2005 Alfa Romeo 159 Betriebsanleitung (in German)

207
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

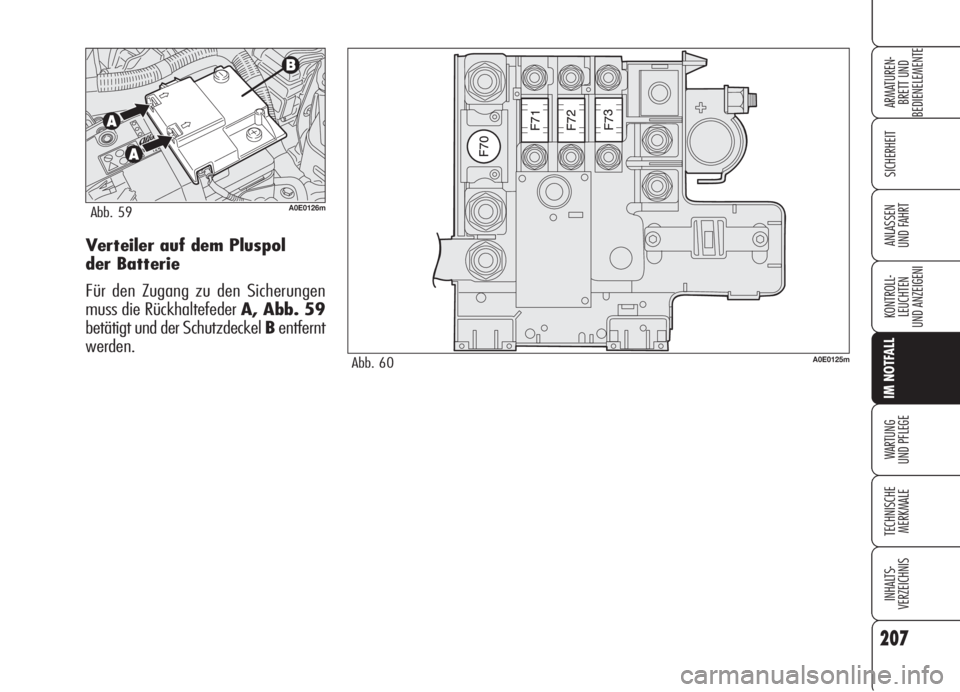

UND FAHRTVerteiler auf dem Pluspol
der Batterie
Für den Zugang zu den Sicherungen
muss die Rückhaltefeder A, Abb. 59
betätigt und der Schutzdeckel Bentfernt
werden.
A0E0126mAbb. 59
A0E0125mAbb. 60

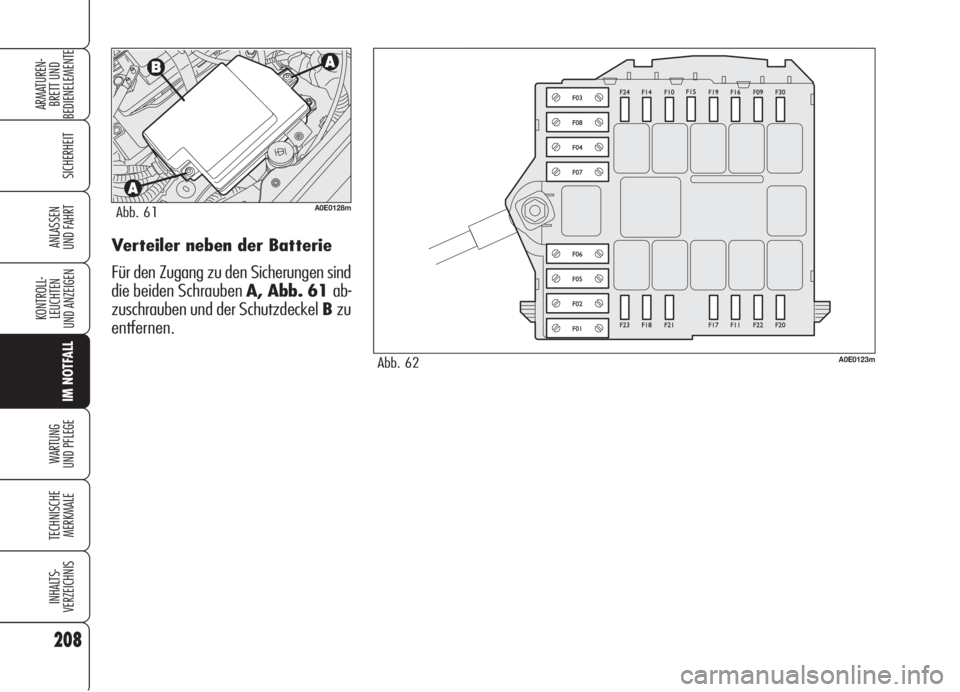

Verteiler neben der Batterie
Für den Zugang zu den Sicherungen sind
die beiden Schrauben A, Abb. 61 ab-
zuschrauben und der Schutzdeckel Bzu
entfernen.
208
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0128mAbb. 61
A0E0123mAbb. 62

209
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

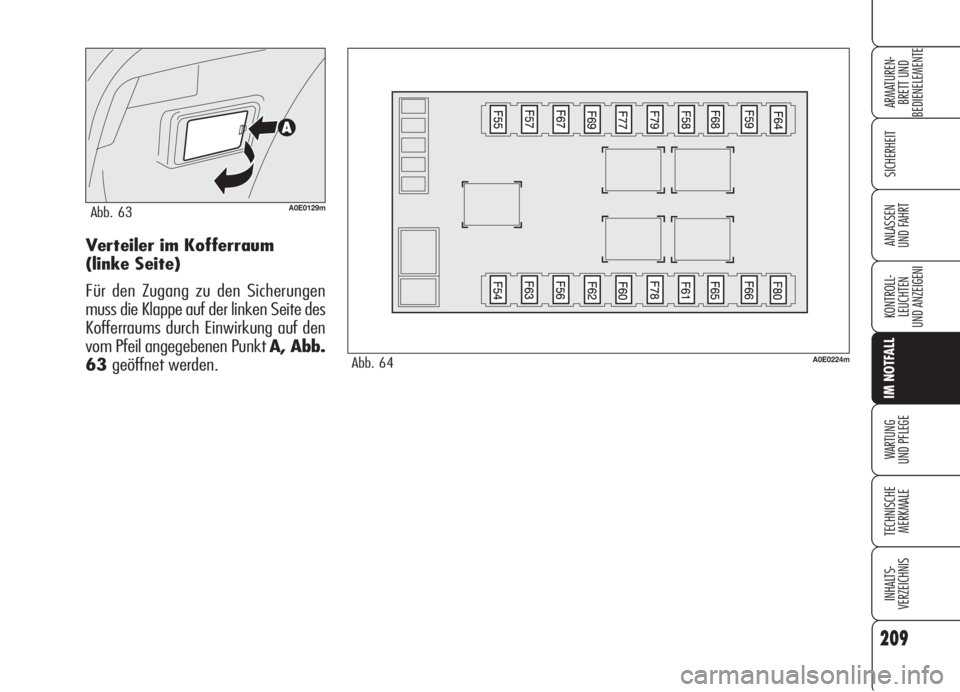

UND FAHRTVerteiler im Kofferraum
(linke Seite)
Für den Zugang zu den Sicherungen
muss die Klappe auf der linken Seite des
Kofferraums durch Einwirkung auf den
vom Pfeil angegebenen Punkt A, Abb.
63geöffnet werden.
A0E0129mAbb. 63
A0E0224mAbb. 64

210
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
ZUSAMMENFASSUNG ALLER SICHERUNGEN
LEUCHTE SICHERUNG AMPERE ABBILDUNG
Rechtes Fernlicht F14 10 62
Linkes Fernlicht F15 10 62
Rechtes Abblendlicht F12 15 58
Linkes Abblendlicht F13 15 58
Nebelscheinwerfer F30 15 62
Rückfahrlicht F35 7,5 58
Drittes Bremslicht F37 10 58
Vordere/hintere Deckenleuchte F39 10 58
Vordere Deckenleuchte F49 7,5 58
Fahrtrichtungsanzeiger F53 10 58
Warnblinkleuchte F53 10 58
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Steuerelektronik Motorraum F70 (MEGA-FUSE) 150 60
Steuerelektronik Armaturenbrett F71 70 60
Steuerelektronik Kraftstoffvorwärmung (Dieselversionen) F73 60 60
Steuerelektronik Kofferraum F01 (MAXI-FUSE) 70 62
Steuerelektronik Armaturenbrett F01 (MAXI-FUSE) 70 62

211
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Elektrogebläse Klimaanlage F02 (MAXI-FUSE) 40 62
Elektrische Lenkradsperre F03 (MAXI-FUSE) 20 62
Bremsknoten (Pumpe) F04 (MAXI-FUSE) 40 62
Bremsknoten (Elektrogebläse) F05 (MAXI-FUSE) 40 62
Elektrogebläse Kühler (niedrige Geschwindigkeit) F06 (MAXI-FUSE) 40 62
Elektrogebläse Kühler (hohe Geschwindigkeit) F07 (MAXI-FUSE) 50 62
Scheinwerferwaschanlage F09 20 62
Akustische Signale F10 15 62
Verschiedene sekundäre Dienste der elektronischen Einspritzung F11 15 62
+ INT für die elektronische Einspritzanlage F16 7,5 62
Primäre Dienste der elektronischen Einspritzanlage F17 10 62
Motorkontrollknoten F18 15 62
Kompressor Klimaanlage F19 7,5 62
Heizung Windschutzscheibe F20 20 62
Versorgung Kraftstoffpumpe F21 20 62
Spulen Einschaltung/Einspritzventile (Benzinversionen) F22 15 62
Primäre Dienste elektronische Einspritzung Dieselversionen) F22 20 62
Versorgung Autoradio/Navigationssystem F23 15 62
Knoten Body Computer/Relaisspule Scheinwerferwaschanlage F31 7,5 58
Knoten Fahrertür/Knoten Beifahrertür/Anlassvorrichtung F32 15 58
Fensterheber hinten links F33 20 58
Fensterheber vorn rechts F34 20 58

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Sensor für das Vorhandensein von Wasser im Dieselfilter/
Luftmassenmesser F35 7,5 58
Schalter Bremslichter/Steuertafel mittlerer Tunnel F35 7,5 58
Cruise Control F35 7,5 58
AQS-Sensor F35 7,5 58
Versorgung Gepäckraumknoten/Knoten Vordertür F36 20 58
Knoten Instrumententafel F37 10 58
Steuerelektronik vordere Scheinwerfer/Versorgung Steuerelektronik
Scheinwerfer mit Gasentladung (Bi-Xenon) (wo vorgesehen) F37 10 58
Getriebemotor Verriegelung/Entriegelung des Kofferraums F38 15 58
Diagnosestecker EOBD-System F39 10 58
Steuerelektronik System zur Kontrolle des Reifendrucks F39 10 58
Vorrüstung Handy F39 10 58
Steuerelektronik Sirene der Alarmanlage (wo vorgesehen) F39 10 58
Klimaanlage F39 10 58
Beheizte Heckscheibe F40 30 58
Entfroster der Düsen der Scheiben-/Heckscheibenwaschanlage F41 7,5 58
Entfroster für beheizte Spiegel F41 7,5 58
Versorgung Bremsknoten (ABS/VDC) –
Lenkwinkelknoten – Giersensor F42 7,5 58
Scheibenwaschanlage F43 30 58
212
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

213
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Zigarettenanzünder vorn auf der mittleren Konsole F44 10 58
Steuergerät Schiebedach (Zelt) F45 20 58
Schiebedach F46 20 58
Linker vorderer Fensterheber F47 20 58
Rechter vorderer Fensterheber/
Steuergerät Beifahrertür F48 30 58
Navigationssystem F49 7,5 58
Steuerelektronik Regensensor F49 7,5 58
Lenkradknoten F49 7,5 58
Schiebedach F49 7,5 58
Tafel mit Bedientasten F49 7,5 58
Steuerelektronik Alarmanlage Raumsensoren F49 7,5 58
Knoten Parksensoren F49 7,5 58
Steuertafel mittlerer Tunnel F49 7,5 58
Beleuchtung Bedienelemente Vordersitze F49 7,5 58
Dienste an der Windschutzscheibe F49 7,5 58
Vorrüstung Handy F39 10 58
Taste START/STOP F49 7,5 58
Airbaganlage F50 7,5 58
Steuergerät Reifendruckkontrollsystem F51 7,5 58

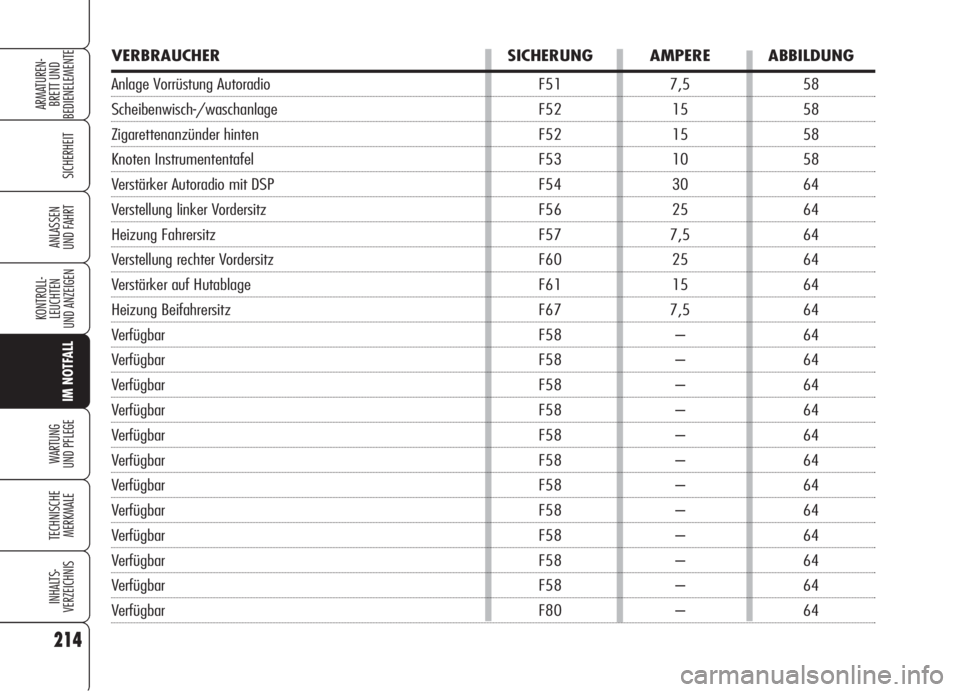

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Anlage Vorrüstung Autoradio F51 7,5 58
Scheibenwisch-/waschanlage F52 15 58
Zigarettenanzünder hinten F52 15 58
Knoten Instrumententafel F53 10 58
Verstärker Autoradio mit DSP F54 30 64
Verstellung linker Vordersitz F56 25 64
Heizung Fahrersitz F57 7,5 64
Verstellung rechter Vordersitz F60 25 64
Verstärker auf Hutablage F61 15 64
Heizung Beifahrersitz F67 7,5 64
Verfügbar F58 – 64
Verfügbar F58 – 64
Verfügbar F58 – 64
Verfügbar F58 – 64
Verfügbar F58 – 64
Verfügbar F58 – 64
Verfügbar F58 – 64
Verfügbar F58 – 64
Verfügbar F58 – 64
Verfügbar F58 – 64
Verfügbar F58 – 64
Verfügbar F80 – 64
214
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
