2004 Hyundai Terracan Betriebsanleitung (in German)

1-25
EIGENSCHAFTEN DES HYUNDAI

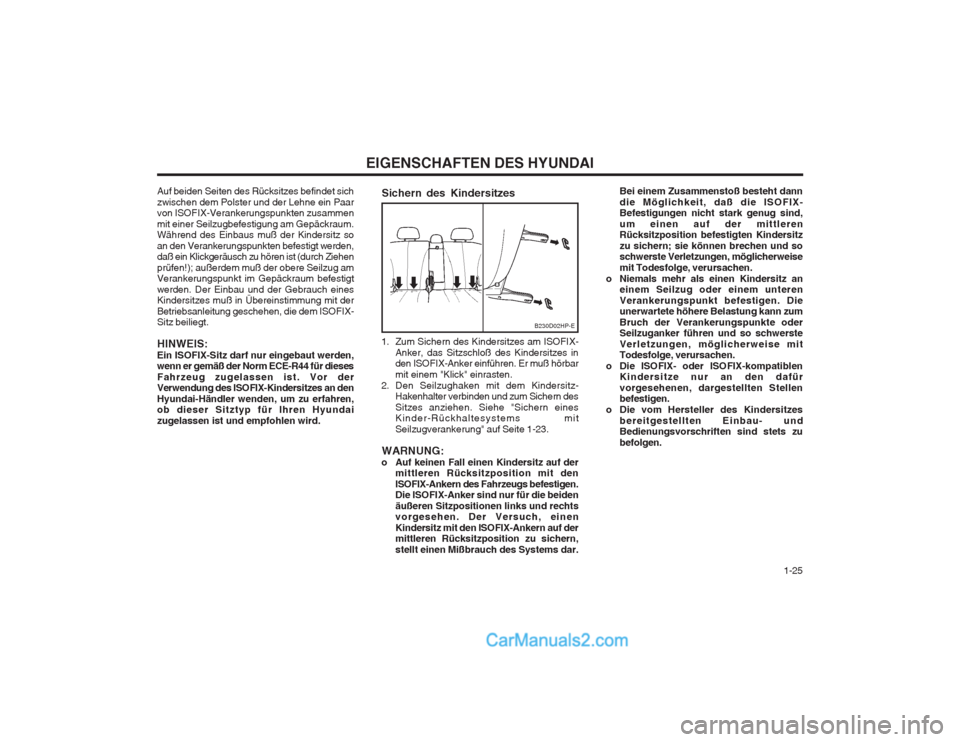

Auf beiden Seiten des Rücksitzes befindet sich zwischen dem Polster und der Lehne ein Paar von ISOFIX-Verankerungspunkten zusammen mit einer Seilzugbefestigung am Gepäckraum. Während des Einbaus muß der Kindersitz so an den Verankerungspunkten befestigt werden, daß ein Klickgeräusch zu hören ist (durch Ziehen prüfen!); außerdem muß der obere Seilzug am Verankerungspunkt im Gepäckraum befestigt werden. Der Einbau und der Gebrauch eines Kindersitzes muß in Übereinstimmung mit der Betriebsanleitung geschehen, die dem ISOFIX- Sitz beiliegt. HINWEIS: Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der Norm ECE-R44 für dieses Fahrzeug zugelassen ist. Vor der Verwendung des ISOFIX-Kindersitzes an den Hyundai-Händler wenden, um zu erfahren, ob dieser Sitztyp für Ihren Hyundai zugelassen ist und empfohlen wird. Sichern des Kindersitzes
B230D02HP-E
1. Zum Sichern des Kindersitzes am ISOFIX-
Anker, das Sitzschloß des Kindersitzes in den ISOFIX-Anker einführen. Er muß hörbar mit einem "Klick" einrasten.
2. Den Seilzughaken mit dem Kindersitz- Hakenhalter verbinden und zum Sichern desSitzes anziehen. Siehe "Sichern eines Kinder-Rückhaltesystems mit Seilzugverankerung" auf Seite 1-23.
WARNUNG:
o Auf keinen Fall einen Kindersitz auf der mittleren Rücksitzposition mit denISOFIX-Ankern des Fahrzeugs befestigen. Die ISOFIX-Anker sind nur für die beiden äußeren Sitzpositionen links und rechts vorgesehen. Der Versuch, einen Kindersitz mit den ISOFIX-Ankern auf der mittleren Rücksitzposition zu sichern, stellt einen Mißbrauch des Systems dar. Bei einem Zusammenstoß besteht danndie Möglichkeit, daß die ISOFIX- Befestigungen nicht stark genug sind, um einen auf der mittleren Rücksitzposition befestigten Kindersitz zu sichern; sie können brechen und so schwerste Verletzungen, möglicherweise mit Todesfolge, verursachen.
o Niemals mehr als einen Kindersitz an einem Seilzug oder einem unterenVerankerungspunkt befestigen. Die unerwartete höhere Belastung kann zum Bruch der Verankerungspunkte oder Seilzuganker führen und so schwerste Verletzungen, möglicherweise mit Todesfolge, verursachen.
o Die ISOFIX- oder ISOFIX-kompatiblen Kindersitze nur an den dafür vorgesehenen, dargestellten Stellen befestigen.
o Die vom Hersteller des Kindersitzes bereitgestellten Einbau- undBedienungsvorschriften sind stets zu befolgen.

EIGENSCHAFTEN DES HYUNDAI
1-26 B180B02S
1
2
3
Fahrer-Airbag Beifahrer- Airbag

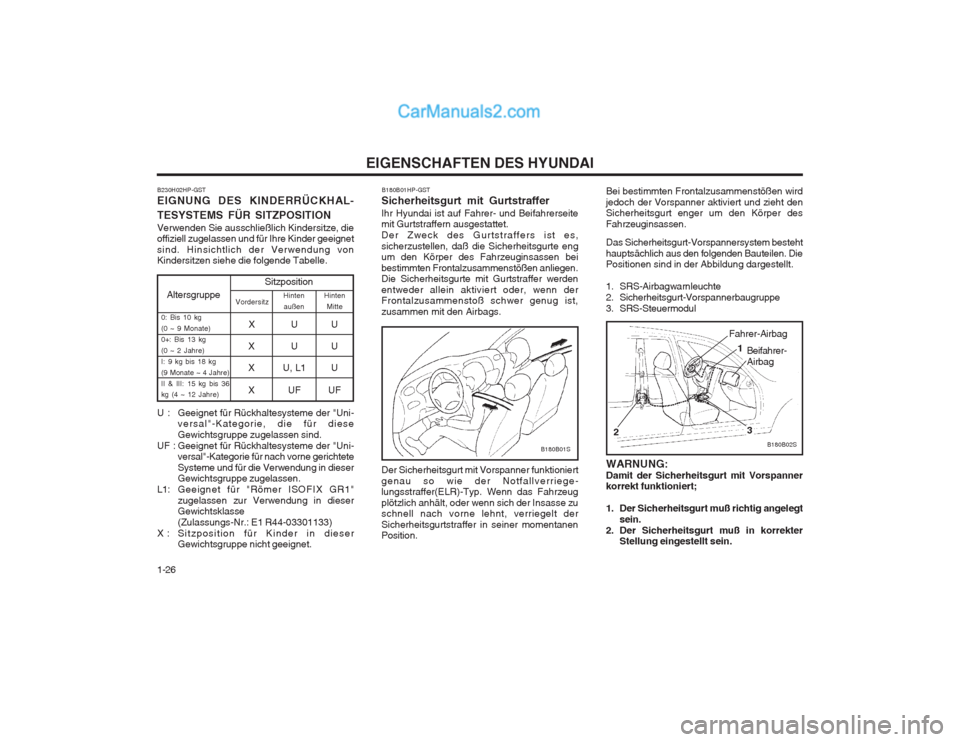

Das Sicherheitsgurt-Vorspannersystem bestehthauptsächlich aus den folgenden Bauteilen. Die Positionen sind in der Abbildung dargestellt.
1. SRS-Airbagwarnleuchte
2. Sicherheitsgurt-Vorspannerbaugruppe
3. SRS-Steuermodul
Bei bestimmten Frontalzusammenstößen wirdjedoch der Vorspanner aktiviert und zieht den Sicherheitsgurt enger um den Körper des Fahrzeuginsassen. WARNUNG: Damit der Sicherheitsgurt mit Vorspanner korrekt funktioniert;
1. Der Sicherheitsgurt muß richtig angelegt
sein.
2. Der Sicherheitsgurt muß in korrekter Stellung eingestellt sein.
B180B01HP-GST
Sicherheitsgurt mit Gurtstraffer Ihr Hyundai ist auf Fahrer- und Beifahrerseite mit Gurtstraffern ausgestattet. Der Zweck des Gurtstraffers ist es,sicherzustellen, daß die Sicherheitsgurte eng um den Körper des Fahrzeuginsassen bei bestimmten Frontalzusammenstößen anliegen. Die Sicherheitsgurte mit Gurtstraffer werden entweder allein aktiviert oder, wenn der Frontalzusammenstoß schwer genug ist, zusammen mit den Airbags.
Der Sicherheitsgurt mit Vorspanner funktioniert genau so wie der Notfallverriege- lungsstraffer(ELR)-Typ. Wenn das Fahrzeug plötzlich anhält, oder wenn sich der Insasse zu schnell nach vorne lehnt, verriegelt der Sicherheitsgurtstraffer in seiner momentanen Position. B180B01S
U : Geeignet für Rückhaltesysteme der "Uni-
versal"-Kategorie, die für diese Gewichtsgruppe zugelassen sind.
UF : Geeignet für Rückhaltesysteme der "Uni- versal"-Kategorie für nach vorne gerichteteSysteme und für die Verwendung in dieser Gewichtsgruppe zugelassen.
L1: Geeignet für "Römer ISOFIX GR1" zugelassen zur Verwendung in dieserGewichtsklasse (Zulassungs-Nr.: E1 R44-03301133)
X : Sitzposition für Kinder in dieser Gewichtsgruppe nicht geeignet.
Altersgruppe SitzpositionVordersitz
Hinten
außen Hinten
Mitte
0: Bis 10 kg (0 ~ 9 Monate)0+: Bis 13 kg(0 ~ 2 Jahre)I: 9 kg bis 18 kg(9 Monate ~ 4 Jahre)II & III: 15 kg bis 36 kg (4 ~ 12 Jahre)XUU
XUU
X U, L1 U XU FUF
B230H02HP-GST EIGNUNG DES KINDERRÜCKHAL- TESYSTEMS FÜR SITZPOSITION Verwenden Sie ausschließlich Kindersitze, die offiziell zugelassen und für Ihre Kinder geeignet sind. Hinsichtlich der Verwendung von Kindersitzen siehe die folgende Tabelle.

1-27
EIGENSCHAFTEN DES HYUNDAI

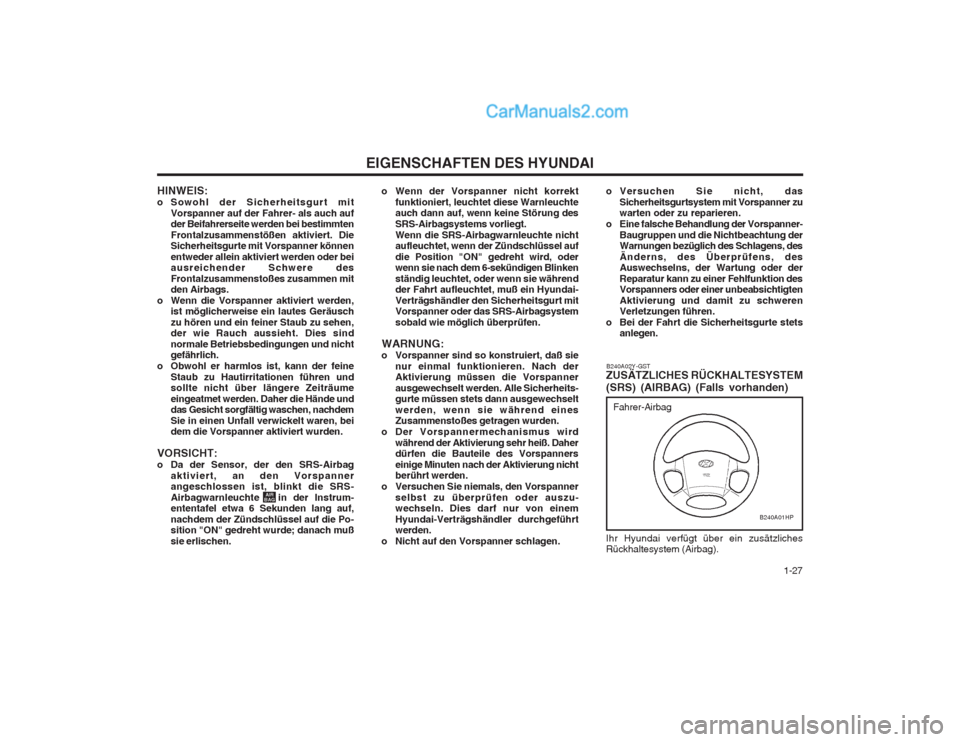

HINWEIS:
o Sowohl der Sicherheitsgurt mit Vorspanner auf der Fahrer- als auch auf der Beifahrerseite werden bei bestimmten Frontalzusammenstößen aktiviert. Die Sicherheitsgurte mit Vorspanner können entweder allein aktiviert werden oder bei ausreichender Schwere des Frontalzusammenstoßes zusammen mit den Airbags.
o Wenn die Vorspanner aktiviert werden, ist möglicherweise ein lautes Geräusch zu hören und ein feiner Staub zu sehen, der wie Rauch aussieht. Dies sind normale Betriebsbedingungen und nicht gefährlich.
o Obwohl er harmlos ist, kann der feine Staub zu Hautirritationen führen undsollte nicht über längere Zeiträume eingeatmet werden. Daher die Hände und das Gesicht sorgfältig waschen, nachdem Sie in einen Unfall verwickelt waren, bei dem die Vorspanner aktiviert wurden.
VORSICHT:
o Da der Sensor, der den SRS-Airbag aktiviert, an den Vorspanner angeschlossen ist, blinkt die SRS- Airbagwarnleuchte in der Instrum- ententafel etwa 6 Sekunden lang auf, nachdem der Zündschlüssel auf die Po- sition "ON" gedreht wurde; danach muß sie erlischen. o Wenn der Vorspanner nicht korrekt
funktioniert, leuchtet diese Warnleuchte auch dann auf, wenn keine Störung des SRS-Airbagsystems vorliegt.Wenn die SRS-Airbagwarnleuchte nicht aufleuchtet, wenn der Zündschlüssel auf die Position "ON" gedreht wird, oder wenn sie nach dem 6-sekündigen Blinken ständig leuchtet, oder wenn sie während der Fahrt aufleuchtet, muß ein Hyundai- Verträgshändler den Sicherheitsgurt mit Vorspanner oder das SRS-Airbagsystem sobald wie möglich überprüfen.
WARNUNG:
o Vorspanner sind so konstruiert, daß sie nur einmal funktionieren. Nach der Aktivierung müssen die Vorspanner ausgewechselt werden. Alle Sicherheits- gurte müssen stets dann ausgewechselt werden, wenn sie während eines Zusammenstoßes getragen wurden.
o Der Vorspannermechanismus wird während der Aktivierung sehr heiß. Daherdürfen die Bauteile des Vorspanners einige Minuten nach der Aktivierung nicht berührt werden.
o Versuchen Sie niemals, den Vorspanner selbst zu überprüfen oder auszu-wechseln. Dies darf nur von einem Hyundai-Verträgshändler durchgeführt werden.
o Nicht auf den Vorspanner schlagen.
AIR
BAG
o Versuchen Sie nicht, das
Sicherheitsgurtsystem mit Vorspanner zu warten oder zu reparieren.
o Eine falsche Behandlung der Vorspanner-
Baugruppen und die Nichtbeachtung derWarnungen bezüglich des Schlagens, des Änderns, des Überprüfens, des Auswechselns, der Wartung oder der Reparatur kann zu einer Fehlfunktion des Vorspanners oder einer unbeabsichtigten Aktivierung und damit zu schweren Verletzungen führen.
o Bei der Fahrt die Sicherheitsgurte stets anlegen.
B240A02Y-GST
ZUSÄTZLICHES RÜCKHALTESYSTEM (SRS) (AIRBAG) (Falls vorhanden)
Fahrer-Airbag
B240A01HP
Ihr Hyundai verfügt über ein zusätzliches Rückhaltesystem (Airbag).

EIGENSCHAFTEN DES HYUNDAI

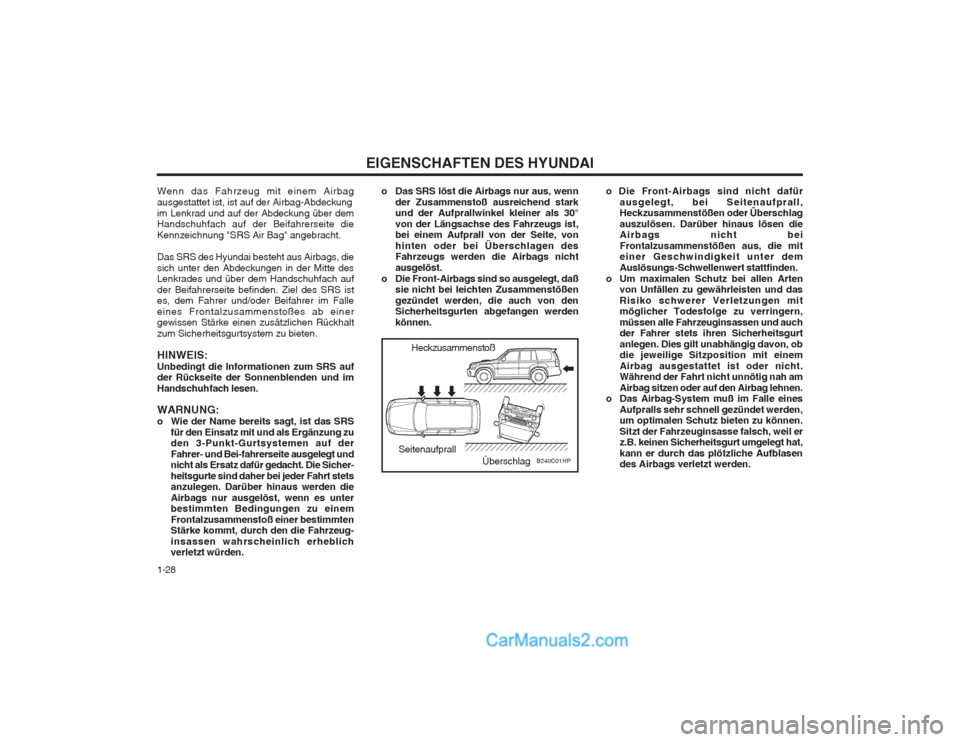

1-28 o Die Front-Airbags sind nicht dafür
ausgelegt, bei Seitenaufprall, Heckzusammenstößen oder Überschlag auszulösen. Darüber hinaus lösen die Airbags nicht bei Frontalzusammenstößen aus, die mit einer Geschwindigkeit unter dem Auslösungs-Schwellenwert stattfinden.
o Um maximalen Schutz bei allen Arten von Unfällen zu gewährleisten und dasRisiko schwerer Verletzungen mit möglicher Todesfolge zu verringern, müssen alle Fahrzeuginsassen und auch der Fahrer stets ihren Sicherheitsgurt anlegen. Dies gilt unabhängig davon, ob die jeweilige Sitzposition mit einem Airbag ausgestattet ist oder nicht. Während der Fahrt nicht unnötig nah am Airbag sitzen oder auf den Airbag lehnen.
o Das Airbag-System muß im Falle eines
Aufpralls sehr schnell gezündet werden, um optimalen Schutz bieten zu können. Sitzt der Fahrzeuginsasse falsch, weil er z.B. keinen Sicherheitsgurt umgelegt hat, kann er durch das plötzliche Aufblasen des Airbags verletzt werden.
o Das SRS löst die Airbags nur aus, wenn
der Zusammenstoß ausreichend starkund der Aufprallwinkel kleiner als 30° von der Längsachse des Fahrzeugs ist, bei einem Aufprall von der Seite, von hinten oder bei Überschlagen des Fahrzeugs werden die Airbags nicht ausgelöst.
o Die Front-Airbags sind so ausgelegt, daß sie nicht bei leichten Zusammenstößengezündet werden, die auch von den Sicherheitsgurten abgefangen werden können.
B240C01HP
Heckzusammenstoß
Seitenaufprall Überschlag
Wenn das Fahrzeug mit einem Airbag ausgestattet ist, ist auf der Airbag-Abdeckungim Lenkrad und auf der Abdeckung über dem Handschuhfach auf der Beifahrerseite die Kennzeichnung "SRS Air Bag" angebracht. Das SRS des Hyundai besteht aus Airbags, die sich unter den Abdeckungen in der Mitte des Lenkrades und über dem Handschuhfach auf der Beifahrerseite befinden. Ziel des SRS ist es, dem Fahrer und/oder Beifahrer im Falle eines Frontalzusammenstoßes ab einer gewissen Stärke einen zusätzlichen Rückhalt zum Sicherheitsgurtsystem zu bieten. HINWEIS: Unbedingt die Informationen zum SRS auf der Rückseite der Sonnenblenden und im Handschuhfach lesen. WARNUNG:
o Wie der Name bereits sagt, ist das SRS
für den Einsatz mit und als Ergänzung zu den 3-Punkt-Gurtsystemen auf der Fahrer- und Bei-fahrerseite ausgelegt und nicht als Ersatz dafür gedacht. Die Sicher- heitsgurte sind daher bei jeder Fahrt stets anzulegen. Darüber hinaus werden die Airbags nur ausgelöst, wenn es unter bestimmten Bedingungen zu einem Frontalzusammenstoß einer bestimmten Stärke kommt, durch den die Fahrzeug- insassen wahrscheinlich erheblich verletzt würden.

1-29
EIGENSCHAFTEN DES HYUNDAI

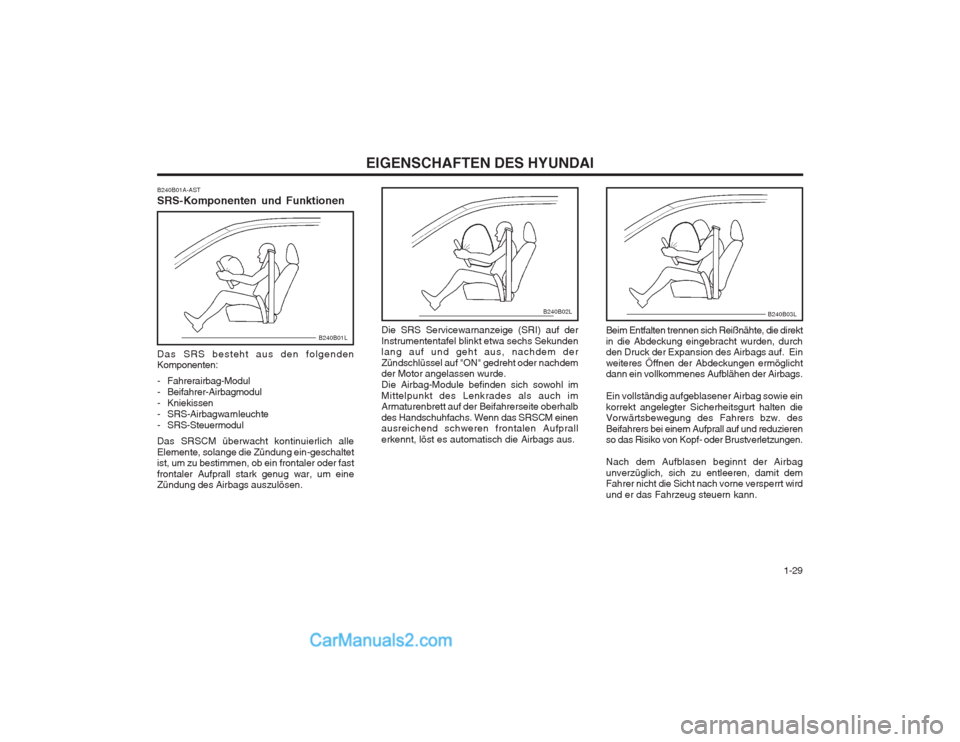

B240B02L
Die SRS Servicewarnanzeige (SRI) auf der Instrumententafel blinkt etwa sechs Sekunden lang auf und geht aus, nachdem der Zündschlüssel auf "ON" gedreht oder nachdem der Motor angelassen wurde. Die Airbag-Module befinden sich sowohl imMittelpunkt des Lenkrades als auch im Armaturenbrett auf der Beifahrerseite oberhalb des Handschuhfachs. Wenn das SRSCM einen ausreichend schweren frontalen Aufprall erkennt, löst es automatisch die Airbags aus.B240B03L
B240B01A-AST SRS-Komponenten und Funktionen
B240B01L
Das SRS besteht aus den folgenden Komponenten:
- Fahrerairbag-Modul
- Beifahrer-Airbagmodul
- Kniekissen
- SRS-Airbagwarnleuchte
- SRS-Steuermodul Das SRSCM überwacht kontinuierlich alle Elemente, solange die Zündung ein-geschaltet ist, um zu bestimmen, ob ein frontaler oder fast frontaler Aufprall stark genug war, um eine Zündung des Airbags auszulösen. Beim Entfalten trennen sich Reißnähte, die direkt in die Abdeckung eingebracht wurden, durch den Druck der Expansion des Airbags auf. Ein weiteres Öffnen der Abdeckungen ermöglicht dann ein vollkommenes Aufblähen der Airbags. Ein vollständig aufgeblasener Airbag sowie ein korrekt angelegter Sicherheitsgurt halten die Vorwärtsbewegung des Fahrers bzw. des Beifahrers bei einem Aufprall auf und reduzieren so das Risiko von Kopf- oder Brustverletzungen. Nach dem Aufblasen beginnt der Airbag unverzüglich, sich zu entleeren, damit dem Fahrer nicht die Sicht nach vorne versperrt wird und er das Fahrzeug steuern kann.

EIGENSCHAFTEN DES HYUNDAI
1-30 B240C01HP-GST
Pflege des SRS Das SRS ist so gut wie wartungsfrei und enthält keine Komponenten, die vom Besitzer gefahrenlos selbst gewartet werden können. Das gesamte SRS System muß von einem zugelassenen Hyundai-Händler zehn Jahre nach dem Herstellungsdatum nachgesehen werden. Jegliche Arbeiten am Airbag-System, wie zum Beispiel Entfernen, Installieren, Reparieren oder jegliche anderen Arbeiten am Lenkrad müssen von einem qualifizierten Hyundai-Mechaniker vorgenommen werden.Eine unsachgemäße Handhabung des Airbag- Systems kann schwerwiegende Verletzungen zur Folge haben.
WARNUNG:
o Wenn das SRS aktiviert wird, kann ein
lautes Geräusch ertönen und ein leichterStaub freigegeben werden. Dieser Zustand ist normal und nicht gefährlich. Der feine Staub, der während derAuslösung eines Airbags entsteht, kann zu Hautreizungen führen. Hände und Gesicht nach einem Unfall mit Airbagauslösung gründlich mit lau- warmen Wasser und milder Seife waschen.
o Das SRS kann nur funktionieren, wenn
sich der Zündschlüssel in der "ON"-Stellung befindet. Wenn sich die SRS SRI nicht einschaltet oder nach einem sechs Sekunden langen Aufblinken kontinuierlich aufleuchtet, wenn der Zündschlüssel sich in der "ON"-Stellung befindet oder nachdem der Motor angelassen wurde, oder sich während
B240B05L
Beifahrer-Airbag
VORSICHT: Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abwaschen.
B240B01HP
der Fahrt einschaltet, funktioniert das SRS nicht richtig.In diesem Fall das Fahrzeug unverzüglich von einem Hyundai-Vertragshändler überprüfen lassen.
o Bevor eine Sicherung ausgewechselt
oder eine Batterieklemme abgeklemmt wird, den Zündschlüssel auf Position "LOCK" stellen und abziehen.Niemals die zum Airbag gehörenden Sicherungen herausnehmen oder auswechseln, wenn die Zündung eingeschaltet ist. Andernfalls leuchtet die SRS SRI auf.

1-31
EIGENSCHAFTEN DES HYUNDAI

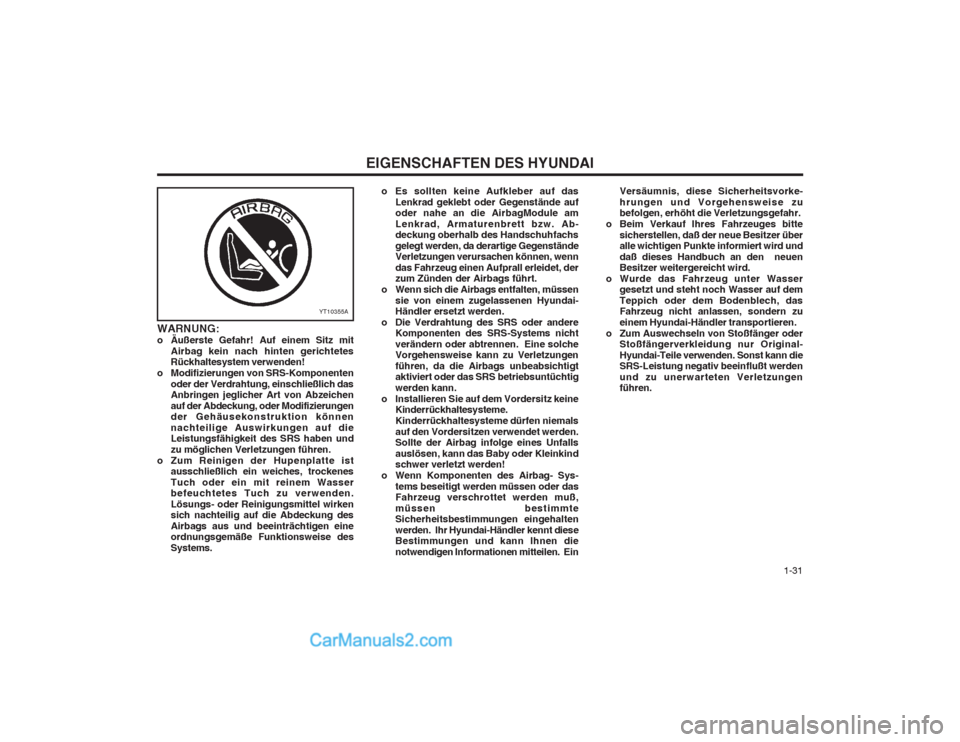

WARNUNG:
o Äußerste Gefahr! Auf einem Sitz mit Airbag kein nach hinten gerichtetes Rückhaltesystem verwenden!
o Modifizierungen von SRS-Komponenten oder der Verdrahtung, einschließlich dasAnbringen jeglicher Art von Abzeichen auf der Abdeckung, oder Modifizierungen der Gehäusekonstruktion können nachteilige Auswirkungen auf die Leistungsfähigkeit des SRS haben und zu möglichen Verletzungen führen.
o Zum Reinigen der Hupenplatte ist ausschließlich ein weiches, trockenesTuch oder ein mit reinem Wasser befeuchtetes Tuch zu verwenden. Lösungs- oder Reinigungsmittel wirken sich nachteilig auf die Abdeckung des Airbags aus und beeinträchtigen eine ordnungsgemäße Funktionsweise des Systems.
YT10355A
o Es sollten keine Aufkleber auf das
Lenkrad geklebt oder Gegenstände auf oder nahe an die AirbagModule am Lenkrad, Armaturenbrett bzw. Ab- deckung oberhalb des Handschuhfachs gelegt werden, da derartige Gegenstände Verletzungen verursachen können, wenn das Fahrzeug einen Aufprall erleidet, der zum Zünden der Airbags führt.
o Wenn sich die Airbags entfalten, müssen
sie von einem zugelassenen Hyundai-Händler ersetzt werden.
o Die Verdrahtung des SRS oder andere Komponenten des SRS-Systems nicht verändern oder abtrennen. Eine solche Vorgehensweise kann zu Verletzungen führen, da die Airbags unbeabsichtigt aktiviert oder das SRS betriebsuntüchtig werden kann.
o Installieren Sie auf dem Vordersitz keine Kinderrückhaltesysteme.Kinderrückhaltesysteme dürfen niemalsauf den Vordersitzen verwendet werden. Sollte der Airbag infolge eines Unfalls auslösen, kann das Baby oder Kleinkind schwer verletzt werden!
o Wenn Komponenten des Airbag- Sys- tems beseitigt werden müssen oder dasFahrzeug verschrottet werden muß, müssen bestimmte Sicherheitsbestimmungen eingehalten werden. Ihr Hyundai-Händler kennt diese Bestimmungen und kann Ihnen die notwendigen Informationen mitteilen. Ein Versäumnis, diese Sicherheitsvorke-hrungen und Vorgehensweise zu befolgen, erhöht die Verletzungsgefahr.
o Beim Verkauf Ihres Fahrzeuges bitte sicherstellen, daß der neue Besitzer überalle wichtigen Punkte informiert wird und daß dieses Handbuch an den neuen Besitzer weitergereicht wird.
o Wurde das Fahrzeug unter Wasser gesetzt und steht noch Wasser auf dem Teppich oder dem Bodenblech, das Fahrzeug nicht anlassen, sondern zu einem Hyundai-Händler transportieren.
o Zum Auswechseln von Stoßfänger oder Stoßfängerverkleidung nur Original-Hyundai-Teile verwenden. Sonst kann die SRS-Leistung negativ beeinflußt werden und zu unerwarteten Verletzungen führen.

EIGENSCHAFTEN DES HYUNDAI
1-32

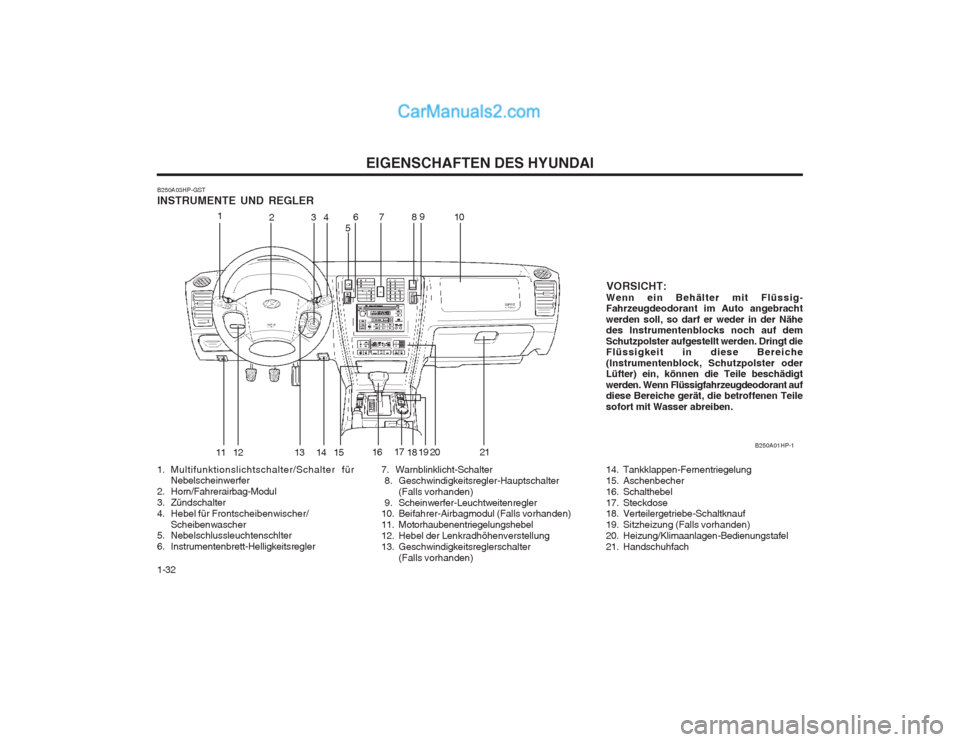

B250A03HP-GST INSTRUMENTE UND REGLER VORSICHT:
Wenn ein Behälter mit Flüssig- Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssigfahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abreiben.
1. Multifunktionslichtschalter/Schalter für Nebelscheinwerfer
2. Horn/Fahrerairbag-Modul
3. Zündschalter
4. Hebel für Frontscheibenwischer/
Scheibenwascher
5. Nebelschlussleuchtenschlter
6. Instrumentenbrett-Helligkeitsregler 7. Warnblinklicht-Schalter
8. Geschwindigkeitsregler-Hauptschalter
(Falls vorhanden)
9. Scheinwerfer-Leuchtweitenregler
10. Beifahrer-Airbagmodul (Falls vorhanden)
11. Motorhaubenentriegelungshebel
12. Hebel der Lenkradhöhenverstellung
13. Geschwindigkeitsreglerschalter (Falls vorhanden) 14. Tankklappen-Fernentriegelung
15. Aschenbecher
16. Schalthebel
17. Steckdose
18. Verteilergetriebe-Schaltknauf
19. Sitzheizung (Falls vorhanden)
20. Heizung/Klimaanlagen-Bedienungstafel
21. Handschuhfach
8
B250A01HP-1
123 4
56
11 7
9
12 14 1617
18
19 2015
10
13 21
