2004 Hyundai Terracan Betriebsanleitung (in German)

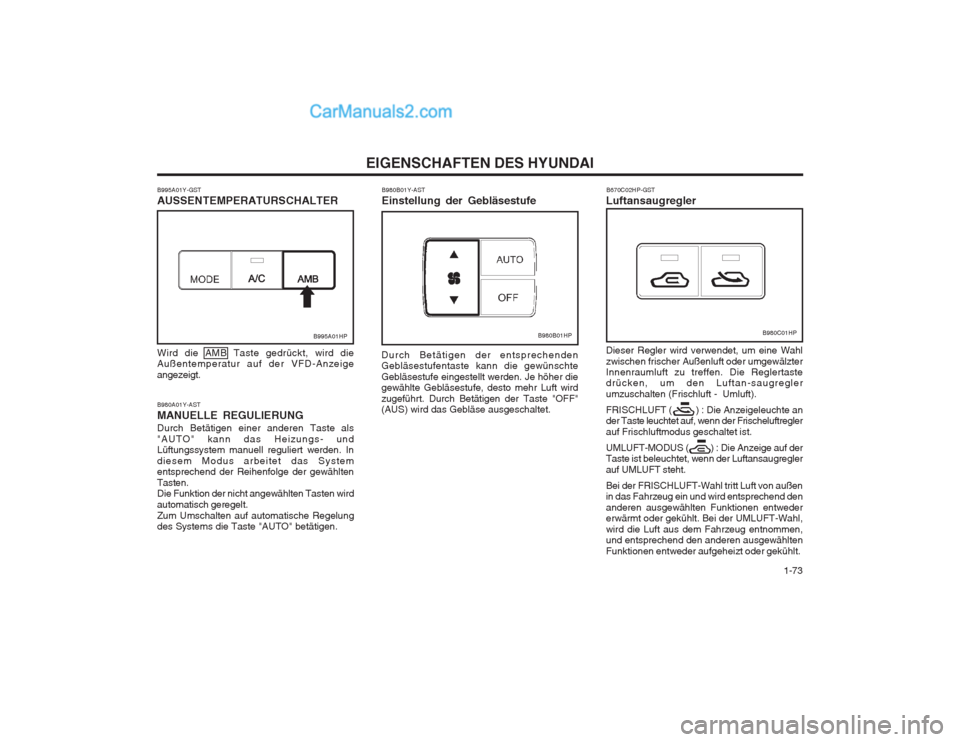

1-73
EIGENSCHAFTEN DES HYUNDAI
B980A01Y-AST MANUELLE REGULIERUNGDurch Betätigen einer anderen Taste als "AUTO" kann das Heizungs- und Lüftungssystem manuell reguliert werden. In diesem Modus arbeitet das System entsprechend der Reihenfolge der gewählten Tasten. Die Funktion der nicht angewählten Tasten wird automatisch geregelt.Zum Umschalten auf automatische Regelung des Systems die Taste "AUTO" betätigen. B670C02HP-GST
Luftansaugregler Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oder umgewälzter Innenraumluft zu treffen. Die Reglertastedrücken, um den Luftan-saugregler umzuschalten (Frischluft - Umluft). FRISCHLUFT ( ) : Die Anzeigeleuchte an der Taste leuchtet auf, wenn der Frischeluftregler auf Frischluftmodus geschaltet ist. UMLUFT-MODUS ( ) : Die Anzeige auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht. Bei der FRISCHLUFT-Wahl tritt Luft von außen in das Fahrzeug ein und wird entsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt. Bei der UMLUFT-Wahl, wird die Luft aus dem Fahrzeug entnommen, und entsprechend den anderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt.
B995A01Y-GST AUSSENTEMPERATURSCHALTER
B980B01Y-ASTEinstellung der Gebläsestufe
Wird die AMB Taste gedrückt, wird die Außentemperatur auf der VFD-Anzeige angezeigt.
B995A01HP
Durch Betätigen der entsprechenden Gebläsestufentaste kann die gewünschte Gebläsestufe eingestellt werden. Je höher die gewählte Gebläsestufe, desto mehr Luft wird zugeführt. Durch Betätigen der Taste "OFF" (AUS) wird das Gebläse ausgeschaltet.
B980B01HPB980C01HP

EIGENSCHAFTEN DES HYUNDAI

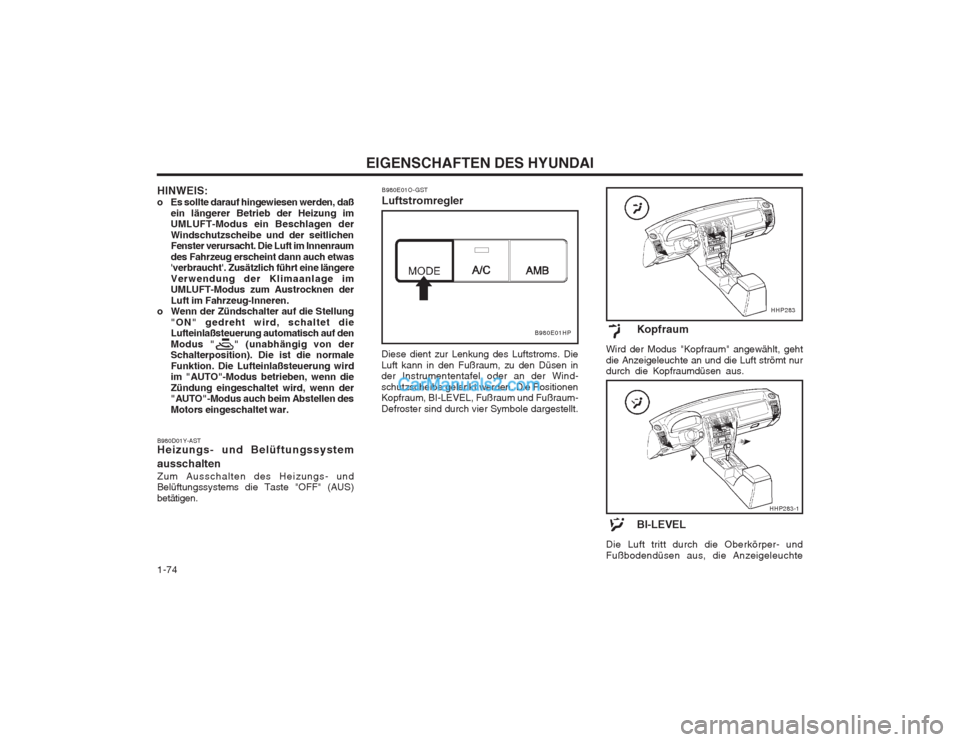

1-74
HINWEIS:
o Es sollte darauf hingewiesen werden, daß
ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagen der Windschutzscheibe und der seitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeug erscheint dann auch etwas 'verbraucht'. Zusätzlich führt eine längere Verwendung der Klimaanlage im UMLUFT-Modus zum Austrocknen der Luft im Fahrzeug-Inneren.
o Wenn der Zündschalter auf die Stellung
"ON" gedreht wird, schaltet die Lufteinlaßsteuerung automatisch auf den Modus " " (unabhängig von der Schalterposition). Die ist die normale Funktion. Die Lufteinlaßsteuerung wird im "AUTO"-Modus betrieben, wenn die Zündung eingeschaltet wird, wenn der "AUTO"-Modus auch beim Abstellen des Motors eingeschaltet war.
B980D01Y-AST Heizungs- und Belüftungssystem ausschalten Zum Ausschalten des Heizungs- und Belüftungssystems die Taste "OFF" (AUS) betätigen.
Kopfraum
Wird der Modus "Kopfraum" angewählt, geht die Anzeigeleuchte an und die Luft strömt nur durch die Kopfraumdüsen aus.
BI-LEVEL
Die Luft tritt durch die Oberkörper- und Fußbodendüsen aus, die Anzeigeleuchte
HHP283
HHP283-1
B980E01O-GST Luftstromregler
Diese dient zur Lenkung des Luftstroms. Die Luft kann in den Fußraum, zu den Düsen in der Instrumententafel oder an der Wind- schutzscheibe gelenkt werden. Die Positionen Kopfraum, BI-LEVEL, Fußraum und Fußraum- Defroster sind durch vier Symbole dargestellt.
B980E01HP

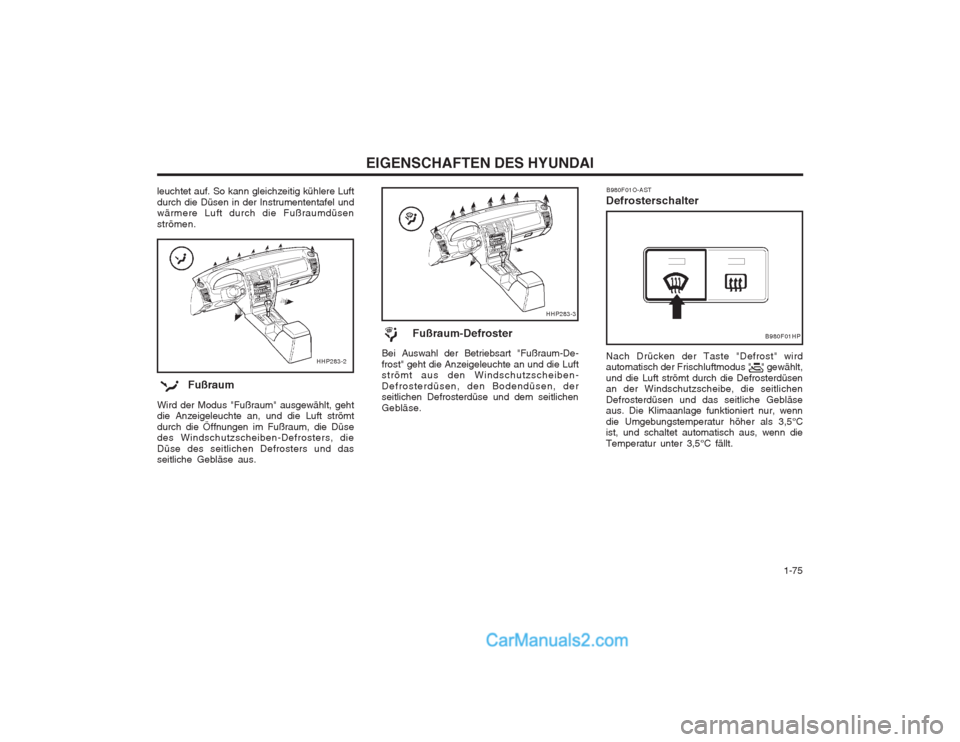

1-75
EIGENSCHAFTEN DES HYUNDAI
leuchtet auf. So kann gleichzeitig kühlere Luft durch die Düsen in der Instrumententafel und wärmere Luft durch die Fußraumdüsen strömen.
HHP283-2
HHP283-3
Fußraum
Wird der Modus "Fußraum" ausgewählt, geht die Anzeigeleuchte an, und die Luft strömt durch die Öffnungen im Fußraum, die Düse des Windschutzscheiben-Defrosters, die Düse des seitlichen Defrosters und das seitliche Gebläse aus. Fußraum-Defroster
Bei Auswahl der Betriebsart "Fußraum-De- frost" geht die Anzeigeleuchte an und die Luft strömt aus den Windschutzscheiben- Defrosterdüsen, den Bodendüsen, der seitlichen Defrosterdüse und dem seitlichen Gebläse.
Nach Drücken der Taste "Defrost" wird automatisch der Frischluftmodus " " gewählt, und die Luft strömt durch die Defrosterdüsen an der Windschutzscheibe, die seitlichen Defrosterdüsen und das seitliche Gebläse aus. Die Klimaanlage funktioniert nur, wenn die Umgebungstemperatur höher als 3,5°C ist, und schaltet automatisch aus, wenn die Temperatur unter 3,5°C fällt.
B980F01HP
B980F01O-AST
Defrosterschalter

EIGENSCHAFTEN DES HYUNDAI
1-76
B740D01Y-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beim
Einsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nach außen strömen kann.
o Bei eingeschalteter Klimaanlage alle Fenster geschlossen halten, damit keine warme Lufteindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gang schalten. Dadurcherhöht sich die Motordrehzahl und damit auch die Drehzahl des Klimaanlagenkompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit der Motor sich nichtüberhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßig benutzt wird,die Klimaanlage mindestens einmal monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, und die Klimaanlage wird stets in einwandfreiem Zustand gehalten.

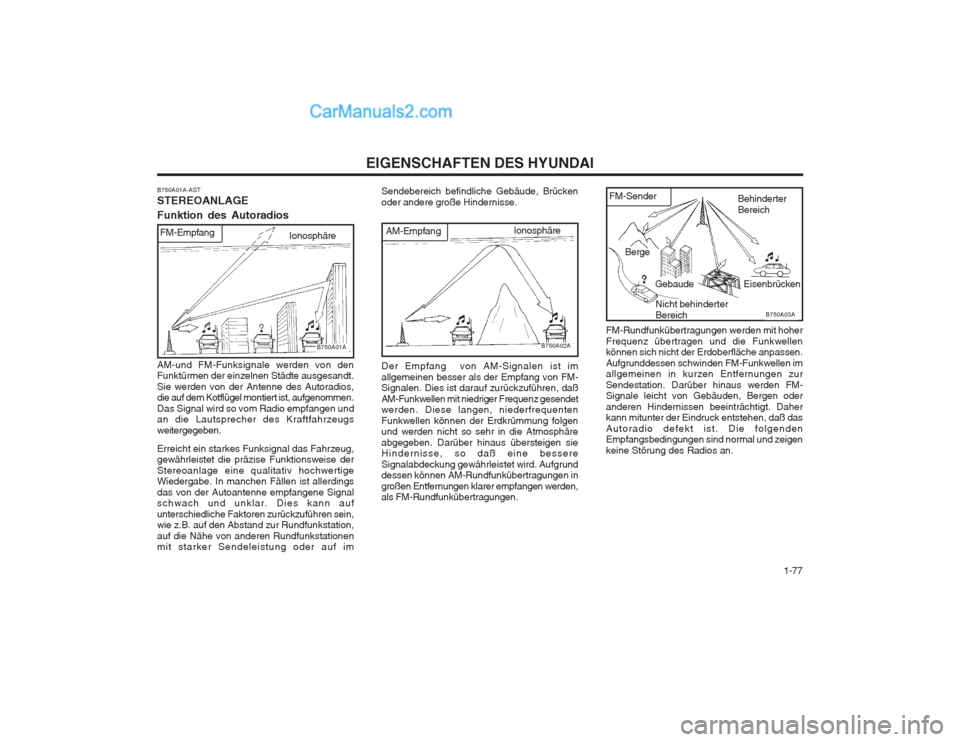

1-77
EIGENSCHAFTEN DES HYUNDAI
FM-Sender
FM-Rundfunkübertragungen werden mit hoher Frequenz übertragen und die Funkwellen können sich nicht der Erdoberfläche anpassen. Aufgrunddessen schwinden FM-Funkwellen im allgemeinen in kurzen Entfernungen zur Sendestation. Darüber hinaus werden FM- Signale leicht von Gebäuden, Bergen oder anderen Hindernissen beeinträchtigt. Daher kann mitunter der Eindruck entstehen, daß das Autoradio defekt ist. Die folgenden Empfangsbedingungen sind normal und zeigen keine Störung des Radios an.
B750A03A
Berge
Gebaude Behinderter Bereich
Eisenbrücken
Nicht behinderter Bereich
AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städte ausgesandt. Sie werden von der Antenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen. Das Signal wird so vom Radio empfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präzise Funktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das von der Autoantenne empfangene Signal schwach und unklar. Dies kann auf unterschiedliche Faktoren zurückzuführen sein, wie z.B. auf den Abstand zur Rundfunkstation, auf die Nähe von anderen Rundfunkstationen mit starker Sendeleistung oder auf im
B750A01A-AST STEREOANLAGE Funktion des Autoradios
B750A01A
Ionosphäre
FM-Empfang
Der Empfang von AM-Signalen ist im allgemeinen besser als der Empfang von FM- Signalen. Dies ist darauf zurückzuführen, daß AM-Funkwellen mit niedriger Frequenz gesendet werden. Diese langen, niederfrequenten Funkwellen können der Erdkrümmung folgen und werden nicht so sehr in die Atmosphäre abgegeben. Darüber hinaus übersteigen sie Hindernisse, so daß eine bessere Signalabdeckung gewährleistet wird. Aufgrund dessen können AM-Rundfunkübertragungen in großen Entfernungen klarer empfangen werden, als FM-Rundfunkübertragungen.
B750A02A
Ionosphäre
AM-Empfang
Sendebereich befindliche Gebäude, Brücken oder andere große Hindernisse.

EIGENSCHAFTEN DES HYUNDAI
1-78 B750B02Y-AST
Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in der Audioanlage verursachen. Dies bedeutet nicht, daß das Audioteil defekt ist. Halten Sie das Mobiltelefon in diesem Fall so weit wie möglich von der Anlage weg.
VORSICHT:
Bei Verwendung eines Kommunika- tionssystemes, wie z.B. eines Mobiltelefons oder Radioteils innerhalb des Fahrzeugs muß eine separate externe Antenne montiert sein. Werden Mobiltelefon oder Radio nur ber die interne Antenne betrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zu einer Beeinträchtigung der Fahrzeugsicherheit kommen.
WARNUNG:
Während der Fahrt dürfen Sie kein Mobiltelefon benutzen; Sie müssen das Fahrzeug erst an einem sicheren Ort abstellen, um das Telefon benutzen zu können.
o Senderwechsel-Wird ein FM-Signal
schwächer, kann ein anderes, stärkeres Signal mit fast der gleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daß das Radio darauf ausgerichtet ist, auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sender mit einem stärkeren Signal anwählen.
o Aufheben von Mehrwegeübertragungen- Werden Funksignale aus mehrerenRichtungen empfangen, kann es zu Verzerrungen oder Höhenschwankungen kommen. Dies kann auf den Empfang eines direkten und eines reflektierten Signals von einem Sender oder auf den Empfang von unterschiedlichen Signalen von zwei Stationen mit ähnlichen Frequenzen zurückzführen sein. Ist dies der Fall,eine andere Sendestation anwählen, bis die Mehrwegeübertragung aufgehoben ist.
B750A05A
o Schwund-Entfernt sich das Fahrzeug von
dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere, stärkere Rundfunkstation gewählt werden.
o Schwache FM-Signale oder große Hindernisse zwischen Sender und Radiokönnen das Signal stören, wodurch es zu Rauschen durch atmosphärische Störungen oder Tonhöhenschwankungen kommt. Durch Herabsetzen der Höheneinstellung kann dieser Effekt abgeschwächt werden, bis die Funkstörungen nicht mehr vorhanden sind.
B750A04A

1-79
EIGENSCHAFTEN DES HYUNDAI
B860A01A-AST
PFLEGE DER KASSETTEN
B860A01L
Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöht werden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starke Kälte und gegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichen Kassettenschutzhüllen aufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß die Innenraumtemperatur zuerst auf eine
B850A01L
B850A02L
B850A01F-AST PFLEGE DER DISCS Richtige Handhabung Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. Beim Anfassen der Disc keine Fingerabdrücke auf der Oberfläche hinterlassen. Wenn die Oberfläche zerkratzt ist, werden möglicherweise Signale übersprungen. Kein Klebeband, Papier oder gummierte Aufkleber auf die Disc kleben. Nicht auf die Disc schreiben. Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurch kann der Abspielmechanismus schwer beschädigt werden.
Lagerung
Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einem kühlen Ort lagern, an dem sie weder der Sonne, Wärme oder Staub ausgesetzt sind. Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismus eingezogen wird.Die Einheit nicht aus dem Armaturenbrett herausziehen, nachdem eine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenn die Einheit herausgezogen wird, bevor ein Vorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät und kann beschädigt werden. Nicht versuchen, eine Disc in das Geräteinzulegen, wenn das Gerät nicht im Armaturenbrett eingebaut oder der Strom abgeschaltet ist.
Halten Sie Ihre Discs sauber Als Folge von Fingerabdrücken, Staub oderSchmutz auf der Oberfläche werden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuch reinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von mildem Spülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.

EIGENSCHAFTEN DES HYUNDAI

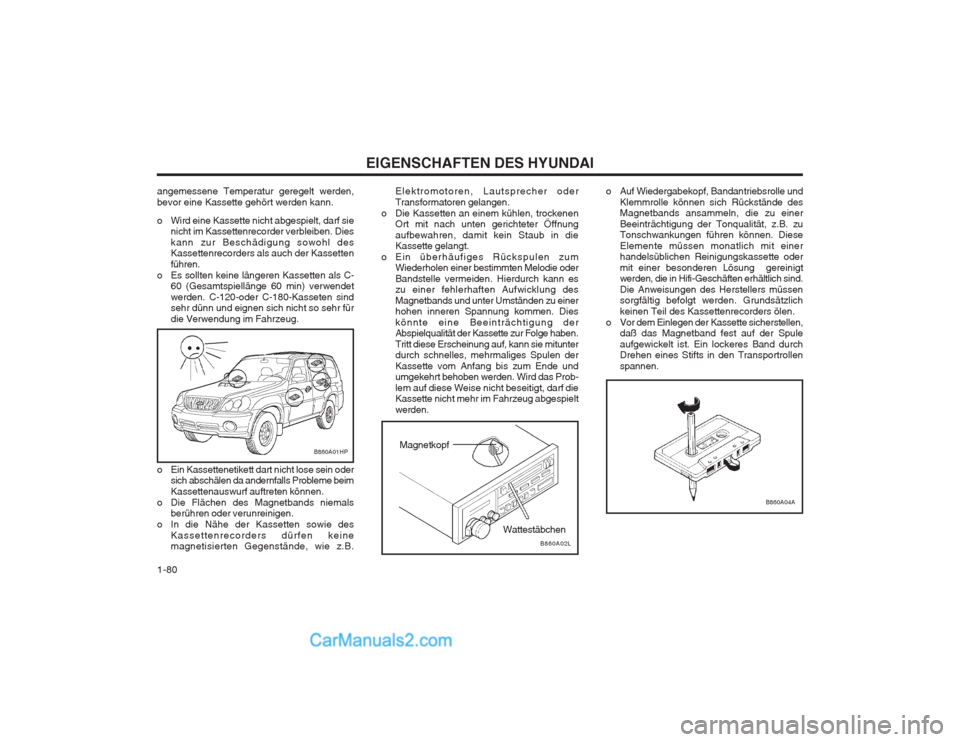

1-80
B860A04A
o Auf Wiedergabekopf, Bandantriebsrolle und Klemmrolle können sich Rückstände des Magnetbands ansammeln, die zu einer Beeinträchtigung der Tonqualität, z.B. zu Tonschwankungen führen können. Diese Elemente müssen monatlich mit einer handelsüblichen Reinigungskassette oder mit einer besonderen Lösung gereinigt werden, die in Hifi-Geschäften erhältlich sind. Die Anweisungen des Herstellers müssen sorgfältig befolgt werden. Grundsätzlich keinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette sicherstellen, daß das Magnetband fest auf der Spuleaufgewickelt ist. Ein lockeres Band durch Drehen eines Stifts in den Transportrollen spannen.
Magnetkopf
B860A02L
Wattestäbchen
o Ein Kassettenetikett dart nicht lose sein oder
sich abschälen da andernfalls Probleme beim Kassettenauswurf auftreten können.
o Die Flächen des Magnetbands niemals berühren oder verunreinigen.
o In die Nähe der Kassetten sowie des Kassettenrecorders dürfen keine magnetisierten Gegenstände, wie z.B.
angemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann.
o Wird eine Kassette nicht abgespielt, darf sie
nicht im Kassettenrecorder verbleiben. Dies kann zur Beschädigung sowohl des Kassettenrecorders als auch der Kassetten führen.
o Es sollten keine längeren Kassetten als C- 60 (Gesamtspiellänge 60 min) verwendetwerden. C-120-oder C-180-Kasseten sind sehr dünn und eignen sich nicht so sehr für die Verwendung im Fahrzeug.B860A01HP
Elektromotoren, Lautsprecher oder Transformatoren gelangen.
o Die Kassetten an einem kühlen, trockenen Ort mit nach unten gerichteter Öffnungaufbewahren, damit kein Staub in die Kassette gelangt.
o Ein überhäufiges Rückspulen zum Wiederholen einer bestimmten Melodie oder Bandstelle vermeiden. Hierdurch kann es zu einer fehlerhaften Aufwicklung des Magnetbands und unter Umständen zu einer hohen inneren Spannung kommen. Dies könnte eine Beeinträchtigung der Abspielqualität der Kassette zur Folge haben. Tritt diese Erscheinung auf, kann sie mitunter durch schnelles, mehrmaliges Spulen der Kassette vom Anfang bis zum Ende und umgekehrt behoben werden. Wird das Prob- lem auf diese Weise nicht beseitigt, darf die Kassette nicht mehr im Fahrzeug abgespielt werden.
