2004 Hyundai Terracan Betriebsanleitung (in German)

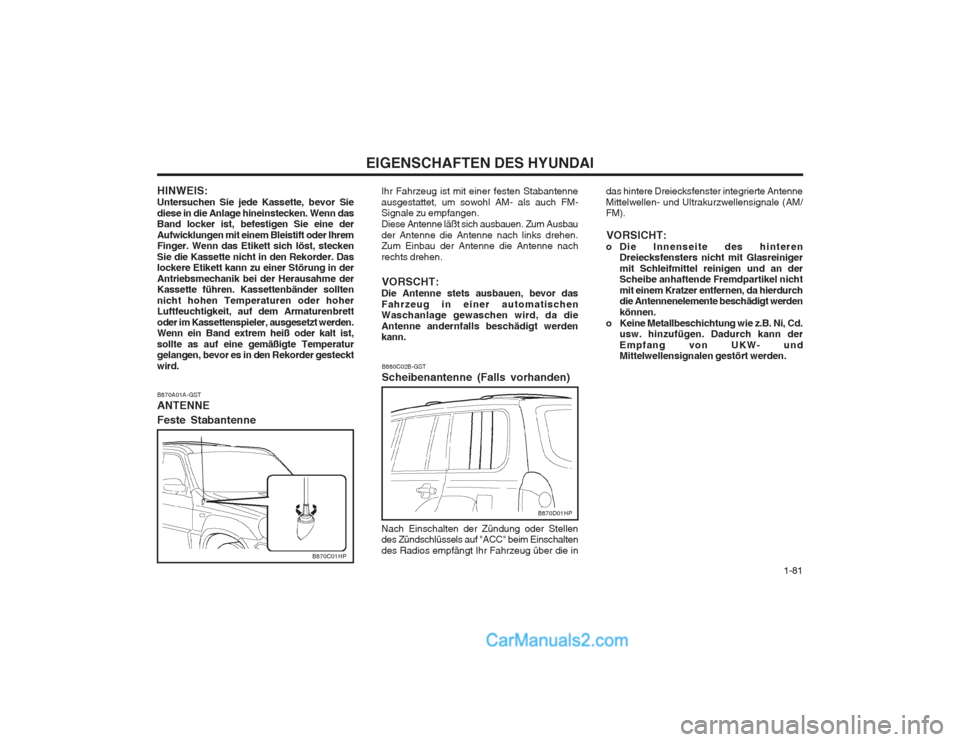

1-81
EIGENSCHAFTEN DES HYUNDAI
B880C02B-GST Scheibenantenne (Falls vorhanden) das hintere Dreiecksfenster integrierte Antenne Mittelwellen- und Ultrakurzwellensignale (AM/ FM).
VORSICHT:
o Die Innenseite des hinteren Dreiecksfensters nicht mit Glasreiniger mit Schleifmittel reinigen und an der Scheibe anhaftende Fremdpartikel nicht mit einem Kratzer entfernen, da hierdurch die Antennenelemente beschädigt werden können.
o Keine Metallbeschichtung wie z.B. Ni, Cd. usw. hinzufügen. Dadurch kann derEmpfang von UKW- und Mittelwellensignalen gestört werden.
B870D01HP
HINWEIS:
Untersuchen Sie jede Kassette, bevor Siediese in die Anlage hineinstecken. Wenn das Band locker ist, befestigen Sie eine der Aufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn das Etikett sich löst, stecken Sie die Kassette nicht in den Rekorder. Das lockere Etikett kann zu einer Störung in der Antriebsmechanik bei der Herausahme der Kassette führen. Kassettenbänder sollten nicht hohen Temperaturen oder hoher Luftfeuchtigkeit, auf dem Armaturenbrett oder im Kassettenspieler, ausgesetzt werden. Wenn ein Band extrem heiß oder kalt ist, sollte as auf eine gemäßigte Temperatur gelangen, bevor es in den Rekorder gesteckt wird.
B870C01HP
B870A01A-GST ANTENNE Feste Stabantenne
Ihr Fahrzeug ist mit einer festen Stabantenne ausgestattet, um sowohl AM- als auch FM- Signale zu empfangen. Diese Antenne läßt sich ausbauen. Zum Ausbauder Antenne die Antenne nach links drehen. Zum Einbau der Antenne die Antenne nach rechts drehen.
VORSCHT:
Die Antenne stets ausbauen, bevor dasFahrzeug in einer automatischen Waschanlage gewaschen wird, da die Antenne andernfalls beschädigt werden kann. Nach Einschalten der Zündung oder Stellen des Zündschlüssels auf "ACC" beim Einschalten des Radios empfängt Ihr Fahrzeug über die in

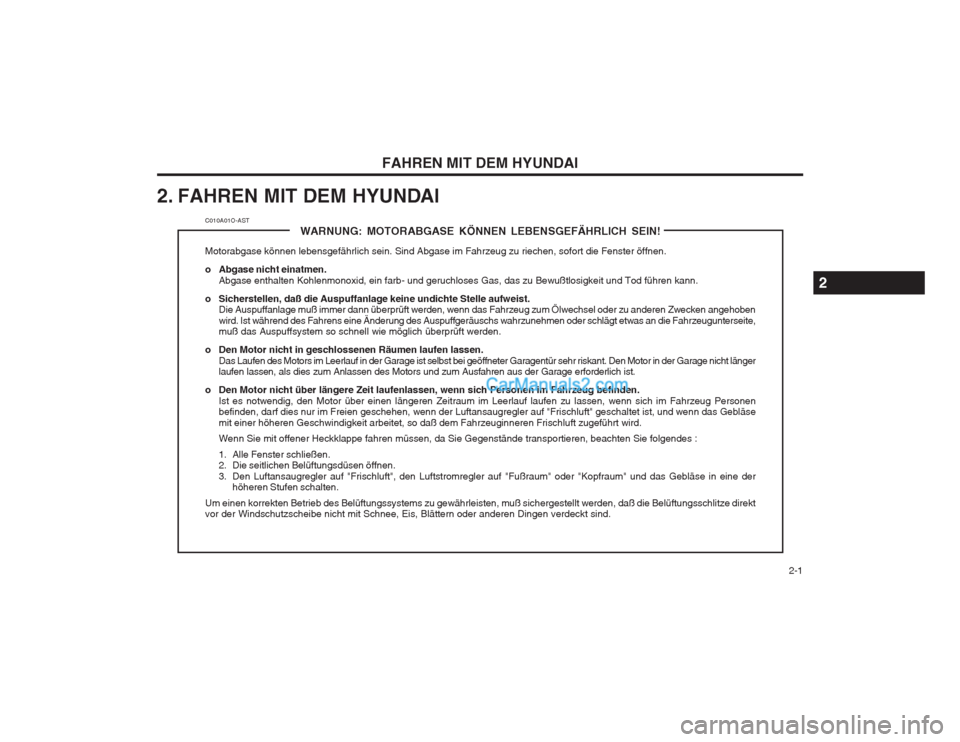

2-1
FAHREN MIT DEM HYUNDAI
2. FAHREN MIT DEM HYUNDAI
C010A01O-AST WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Auspuffanlage keine undichte Stelle aufweist. Die Auspuffanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen Zwecken angehoben wird. Ist während des Fahrens eine Änderung des Auspuffgeräuschs wahrzunehmen oder schlägt etwas an die Fahrzeugunterseite, muß das Auspuffsystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen. Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor in der Garage nicht länger
laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden. Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen, wenn sich im Fahrzeug Personenbefinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluft zugeführt wird. Wenn Sie mit offener Heckklappe fahren müssen, da Sie Gegenstände transportieren, beachten Sie folgendes :
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine derhöheren Stufen schalten.
Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind.

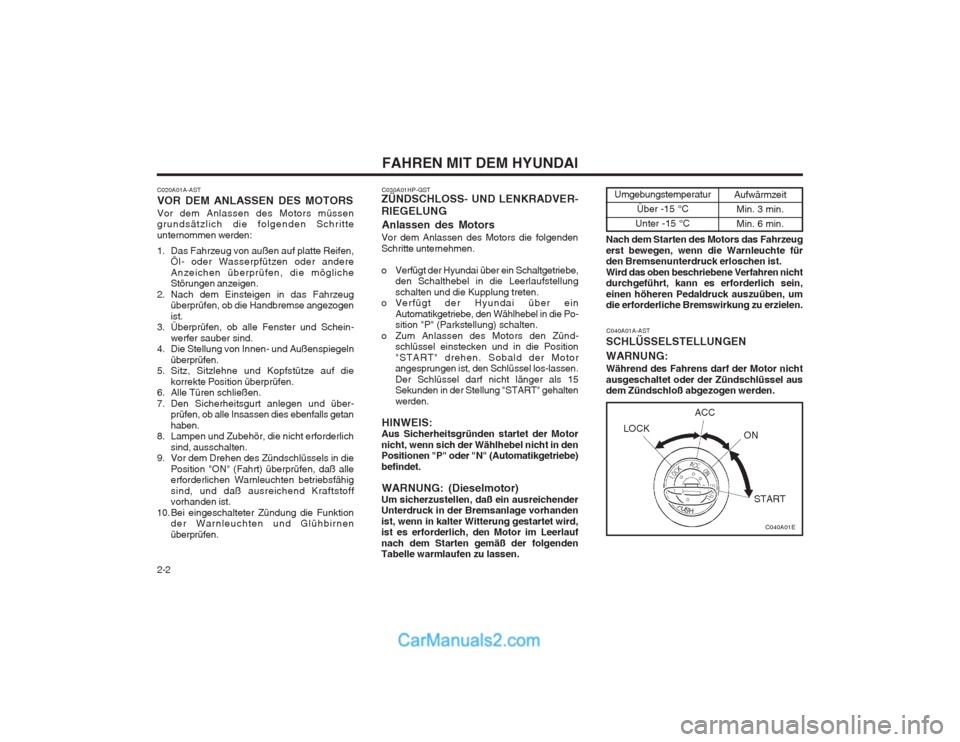

2

FAHREN MIT DEM HYUNDAI
2-2
C020A01A-AST VOR DEM ANLASSEN DES MOTORSVor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:
1. Das Fahrzeug von außen auf platte Reifen,
Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, die mögliche Störungen anzeigen.
2. Nach dem Einsteigen in das Fahrzeug überprüfen, ob die Handbremse angezogen ist.
3. Überprüfen, ob alle Fenster und Schein-
werfer sauber sind.
4. Die Stellung von Innen- und Außenspiegeln
überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf die
korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und über- prüfen, ob alle Insassen dies ebenfalls getanhaben.
8. Lampen und Zubehör, die nicht erforderlich
sind, ausschalten.
9. Vor dem Drehen des Zündschlüssels in die
Position "ON" (Fahrt) überprüfen, daß alle erforderlichen Warnleuchten betriebsfähig sind, und daß ausreichend Kraftstoff vorhanden ist.
10.Bei eingeschalteter Zündung die Funktionder Warnleuchten und Glühbirnen überprüfen. C030A01HP-GST
ZÜNDSCHLOSS- UND LENKRADVER- RIEGELUNG
Anlassen des Motors
Vor dem Anlassen des Motors die folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten und die Kupplung treten.
o Verfügt der Hyundai über ein
Automatikgetriebe, den Wählhebel in die Po- sition "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den Zünd- schlüssel einstecken und in die Position "START" drehen. Sobald der Motor angesprungen ist, den Schlüssel los-lassen. Der Schlüssel darf nicht länger als 15 Sekunden in der Stellung "START" gehalten werden.
HINWEIS:
Aus Sicherheitsgründen startet der Motornicht, wenn sich der Wählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe) befindet.
WARNUNG: (Dieselmotor)
Um sicherzustellen, daß ein ausreichender Unterdruck in der Bremsanlage vorhanden ist, wenn in kalter Witterung gestartet wird, ist es erforderlich, den Motor im Leerlauf nach dem Starten gemäß der folgenden Tabelle warmlaufen zu lassen. C040A01A-AST
SCHLÜSSELSTELLUNGEN WARNUNG: Während des Fahrens darf der Motor nicht ausgeschaltet oder der Zündschlüssel aus dem Zündschloß abgezogen werden. Umgebungstemperatur
Über -15 °C
Unter -15 °C Aufwärmzeit
Min. 3 min. Min. 6 min.
Nach dem Starten des Motors das Fahrzeug erst bewegen, wenn die Warnleuchte für den Bremsenunterdruck erloschen ist. Wird das oben beschriebene Verfahren nicht durchgeführt, kann es erforderlich sein, einen höheren Pedaldruck auszuüben, um die erforderliche Bremswirkung zu erzielen.
C040A01E
LOCK ACC
ON
START

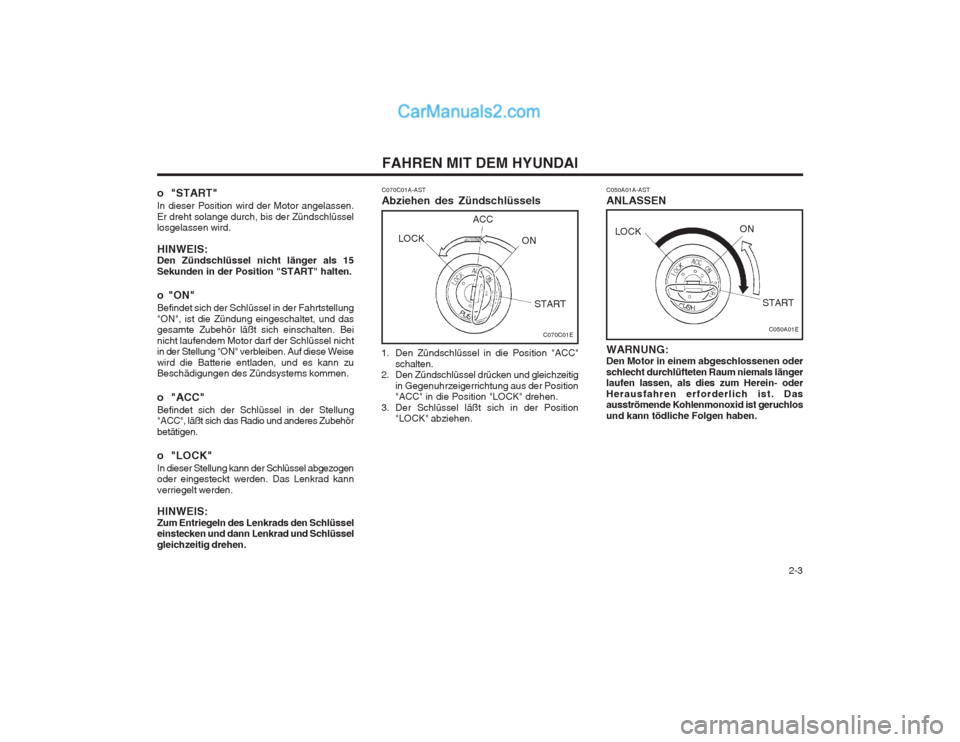

2-3
FAHREN MIT DEM HYUNDAI
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch, bis der Zündschlüssel losgelassen wird. HINWEIS: Den Zündschlüssel nicht länger als 15 Sekunden in der Position "START" halten. o "ON" Befindet sich der Schlüssel in der Fahrtstellung "ON", ist die Zündung eingeschaltet, und das gesamte Zubehör läßt sich einschalten. Bei nicht laufendem Motor darf der Schlüssel nicht in der Stellung "ON" verbleiben. Auf diese Weise wird die Batterie entladen, und es kann zu Beschädigungen des Zündsystems kommen.
o "ACC" Befindet sich der Schlüssel in der Stellung "ACC", läßt sich das Radio und anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden. HINWEIS: Zum Entriegeln des Lenkrads den Schlüssel einstecken und dann Lenkrad und Schlüssel gleichzeitig drehen. C070C01A-AST Abziehen des Zündschlüssels
1. Den Zündschlüssel in die Position "ACC" schalten.
2. Den Zündschlüssel drücken und gleichzeitig
in Gegenuhrzeigerrichtung aus der Position "ACC" in die Position "LOCK" drehen.
3. Der Schlüssel läßt sich in der Position "LOCK" abziehen.
C070C01E
C050A01A-AST ANLASSEN WARNUNG: Den Motor in einem abgeschlossenen oderschlecht durchlüfteten Raum niemals länger laufen lassen, als dies zum Herein- oder Herausfahren erforderlich ist. Das ausströmende Kohlenmonoxid ist geruchlos und kann tödliche Folgen haben.
C050A01E
START
LOCK
ACC
ON
START
LOCK
ON

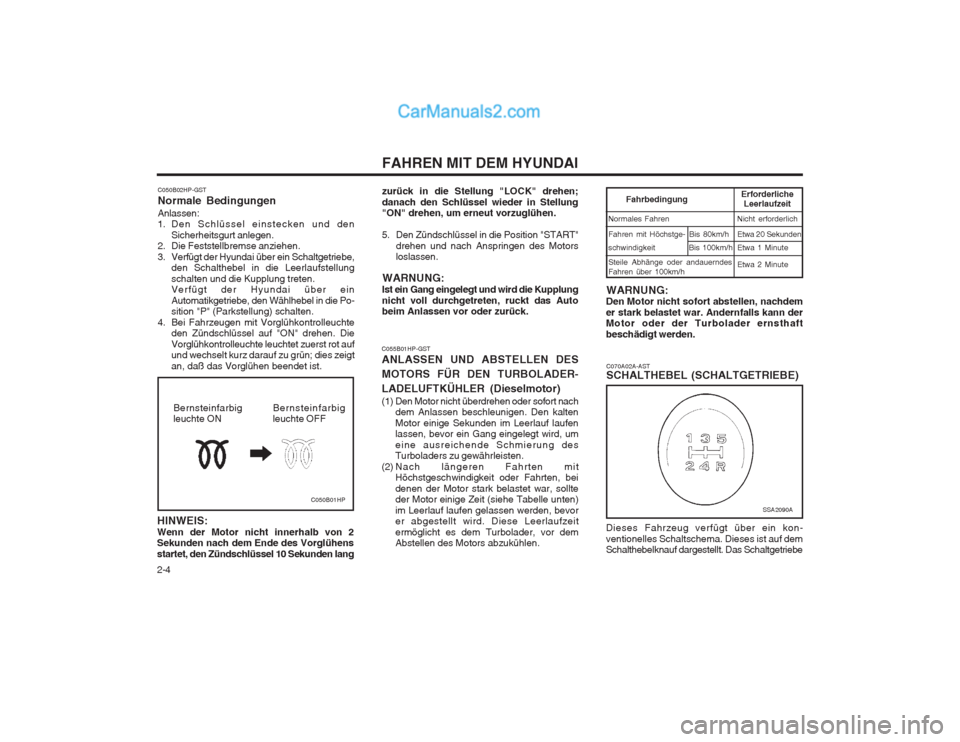

FAHREN MIT DEM HYUNDAI
2-4 C070A02A-AST SCHALTHEBEL (SCHALTGETRIEBE)
Dieses Fahrzeug verfügt über ein kon- ventionelles Schaltschema. Dieses ist auf dem Schalthebelknauf dargestellt. Das Schaltgetriebe
C050B02HP-GST Normale BedingungenAnlassen:
1. Den Schlüssel einstecken und den
Sicherheitsgurt anlegen.
2. Die Feststellbremse anziehen.
3. Verfügt der Hyundai über ein Schaltgetriebe, den Schalthebel in die Leerlaufstellungschalten und die Kupplung treten. Verfügt der Hyundai über ein Automatikgetriebe, den Wählhebel in die Po- sition "P" (Parkstellung) schalten.
4. Bei Fahrzeugen mit Vorglühkontrolleuchte den Zündschlüssel auf "ON" drehen. Die Vorglühkontrolleuchte leuchtet zuerst rot auf und wechselt kurz darauf zu grün; dies zeigt an, daß das Vorglühen beendet ist.
Bernsteinfarbig leuchte OFF
Bernsteinfarbigleuchte ON zurück in die Stellung "LOCK" drehen; danach den Schlüssel wieder in Stellung "ON" drehen, um erneut vorzuglühen.
5. Den Zündschlüssel in die Position "START"
drehen und nach Anspringen des Motors loslassen.
WARNUNG:
Ist ein Gang eingelegt und wird die Kupplung nicht voll durchgetreten, ruckt das Auto beim Anlassen vor oder zurück.
C055B01HP-GST ANLASSEN UND ABSTELLEN DES MOTORS FÜR DEN TURBOLADER-LADELUFTKÜHLER (Dieselmotor)
(1) Den Motor nicht überdrehen oder sofort nach dem Anlassen beschleunigen. Den kalten Motor einige Sekunden im Leerlauf laufen lassen, bevor ein Gang eingelegt wird, um eine ausreichende Schmierung des Turboladers zu gewährleisten.
(2) Nach längeren Fahrten mit Höchstgeschwindigkeit oder Fahrten, bei denen der Motor stark belastet war, sollte der Motor einige Zeit (siehe Tabelle unten) im Leerlauf laufen gelassen werden, bevor er abgestellt wird. Diese Leerlaufzeit ermöglicht es dem Turbolader, vor dem Abstellen des Motors abzukühlen.
Fahrbedingung
Normales Fahren
Fahren mit Höchstge- Bis 80km/h
schwindigkeit Bis 100km/h Steile Abhänge oder andauerndes Fahren über 100km/h
WARNUNG:
Den Motor nicht sofort abstellen, nachdem er stark belastet war. Andernfalls kann der Motor oder der Turbolader ernsthaft beschädigt werden.
Nicht erforderlich Etwa 20 Sekunden Etwa 1 Minute Etwa 2 Minute Erforderliche
Leerlaufzeit
SSA2090AC050B01HP
HINWEIS: Wenn der Motor nicht innerhalb von 2 Sekunden nach dem Ende des Vorglühens startet, den Zündschlüssel 10 Sekunden lang

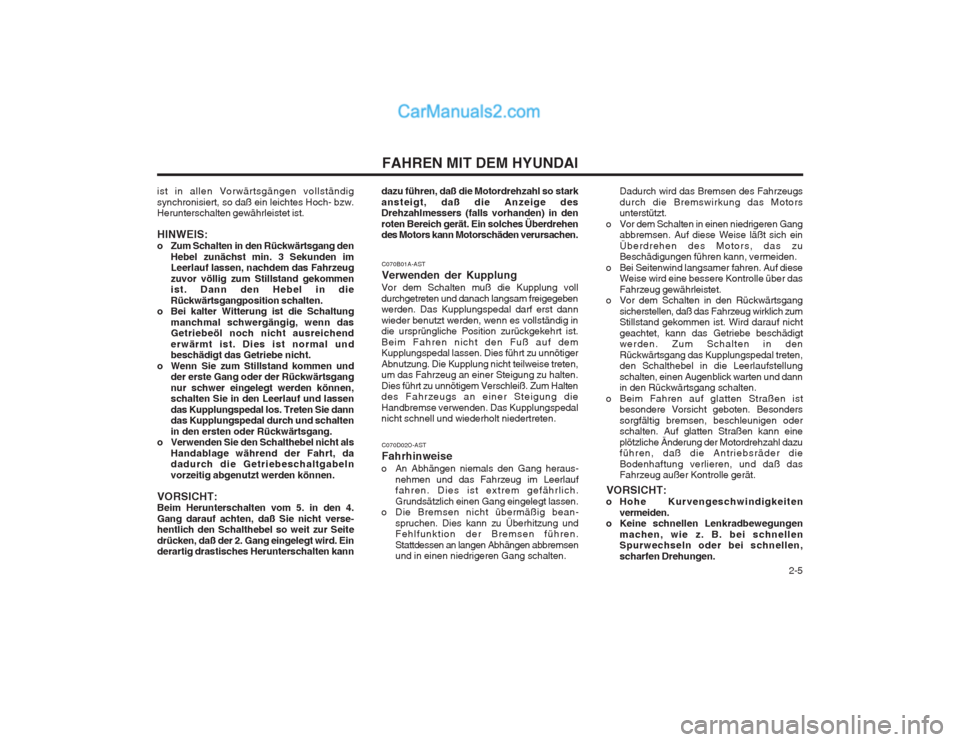

2-5
FAHREN MIT DEM HYUNDAI
C070B01A-AST Verwenden der Kupplung
Vor dem Schalten muß die Kupplung voll durchgetreten und danach langsam freigegeben werden. Das Kupplungspedal darf erst dann wieder benutzt werden, wenn es vollständig in die ursprüngliche Position zurückgekehrt ist. Beim Fahren nicht den Fuß auf dem Kupplungspedal lassen. Dies führt zu unnötiger Abnutzung. Die Kupplung nicht teilweise treten, um das Fahrzeug an einer Steigung zu halten. Dies führt zu unnötigem Verschleiß. Zum Halten des Fahrzeugs an einer Steigung die Handbremse verwenden. Das Kupplungspedal nicht schnell und wiederholt niedertreten.
ist in allen Vorwärtsgängen vollständig synchronisiert, so daß ein leichtes Hoch- bzw. Herunterschalten gewährleistet ist. HINWEIS:
o Zum Schalten in den Rückwärtsgang den
Hebel zunächst min. 3 Sekunden im Leerlauf lassen, nachdem das Fahrzeug zuvor völlig zum Stillstand gekommen ist. Dann den Hebel in die Rückwärtsgangposition schalten.
o Bei kalter Witterung ist die Schaltung
manchmal schwergängig, wenn das Getriebeöl noch nicht ausreichend erwärmt ist. Dies ist normal und beschädigt das Getriebe nicht.
o Wenn Sie zum Stillstand kommen und der erste Gang oder der Rückwärtsgang nur schwer eingelegt werden können, schalten Sie in den Leerlauf und lassen das Kupplungspedal los. Treten Sie dann das Kupplungspedal durch und schalten in den ersten oder Rückwärtsgang.
o Verwenden Sie den Schalthebel nicht als
Handablage während der Fahrt, da dadurch die Getriebeschaltgabeln vorzeitig abgenutzt werden können.
VORSICHT: Beim Herunterschalten vom 5. in den 4. Gang darauf achten, daß Sie nicht verse- hentlich den Schalthebel so weit zur Seite drücken, daß der 2. Gang eingelegt wird. Ein derartig drastisches Herunterschalten kann dazu führen, daß die Motordrehzahl so stark ansteigt, daß die Anzeige des Drehzahlmessers (falls vorhanden) in den roten Bereich gerät. Ein solches Überdrehen des Motors kann Motorschäden verursachen.
C070D02O-AST Fahrhinweise
o An Abhängen niemals den Gang heraus- nehmen und das Fahrzeug im Leerlauf fahren. Dies ist extrem gefährlich. Grundsätzlich einen Gang eingelegt lassen.
o Die Bremsen nicht übermäßig bean-
spruchen. Dies kann zu Überhitzung und Fehlfunktion der Bremsen führen. Stattdessen an langen Abhängen abbremsen und in einen niedrigeren Gang schalten. Dadurch wird das Bremsen des Fahrzeugs durch die Bremswirkung das Motors unterstützt.
o Vor dem Schalten in einen niedrigeren Gang abbremsen. Auf diese Weise läßt sich ein Überdrehen des Motors, das zu Beschädigungen führen kann, vermeiden.
o Bei Seitenwind langsamer fahren. Auf diese Weise wird eine bessere Kontrolle über das Fahrzeug gewährleistet.
o Vor dem Schalten in den Rückwärtsgang
sicherstellen, daß das Fahrzeug wirklich zum Stillstand gekommen ist. Wird darauf nicht geachtet, kann das Getriebe beschädigt werden. Zum Schalten in den Rückwärtsgang das Kupplungspedal treten, den Schalthebel in die Leerlaufstellung schalten, einen Augenblick warten und dann in den Rückwärtsgang schalten.
o Beim Fahren auf glatten Straßen ist besondere Vorsicht geboten. Besonders sorgfältig bremsen, beschleunigen oder schalten. Auf glatten Straßen kann eine plötzliche Änderung der Motordrehzahl dazu führen, daß die Antriebsräder die Bodenhaftung verlieren, und daß das Fahrzeug außer Kontrolle gerät.
VORSICHT:
o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewegungen
machen, wie z. B. bei schnellenSpurwechseln oder bei schnellen, scharfen Drehungen.

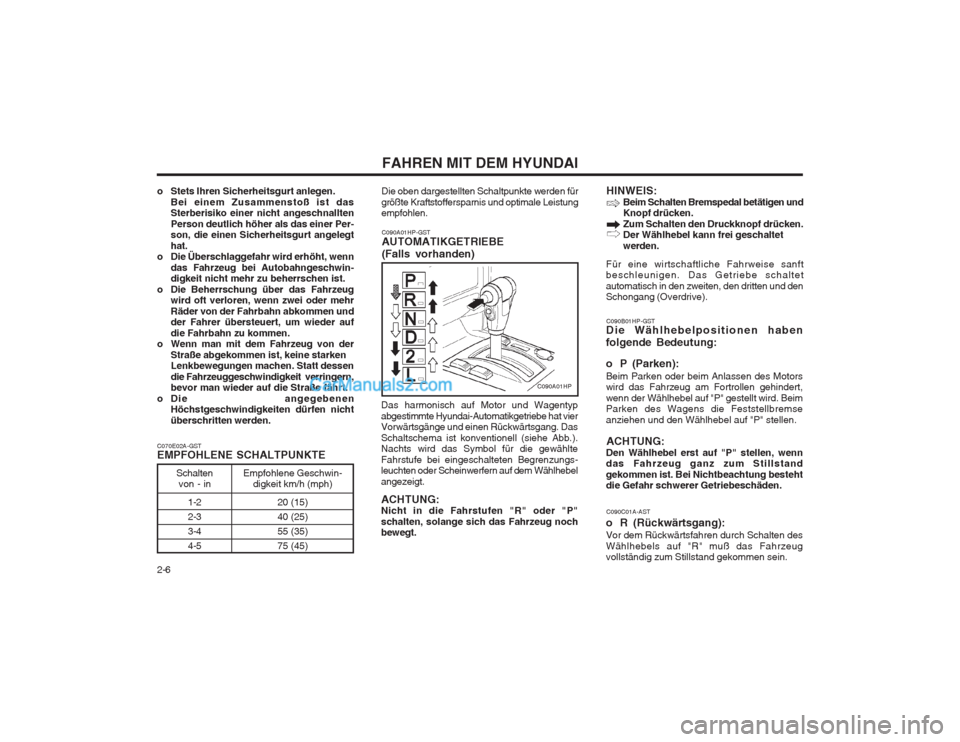

FAHREN MIT DEM HYUNDAI
2-6 C090A01HP-GST AUTOMATIKGETRIEBE
(Falls vorhanden)
Das harmonisch auf Motor und Wagentyp abgestimmte Hyundai-Automatikgetriebe hat vier Vorwärtsgänge und einen Rückwärtsgang. Das Schaltschema ist konventionell (siehe Abb.). Nachts wird das Symbol für die gewählte Fahrstufe bei eingeschalteten Begrenzungs- leuchten oder Scheinwerfern auf dem Wählhebel angezeigt. ACHTUNG: Nicht in die Fahrstufen "R" oder "P" schalten, solange sich das Fahrzeug noch bewegt. C090B01HP-GST
Die Wählhebelpositionen haben folgende Bedeutung:
o P (Parken): Beim Parken oder beim Anlassen des Motors wird das Fahrzeug am Fortrollen gehindert, wenn der Wählhebel auf "P" gestellt wird. Beim Parken des Wagens die Feststellbremse anziehen und den Wählhebel auf "P" stellen.
ACHTUNG:
Den Wählhebel erst auf "P" stellen, wenn das Fahrzeug ganz zum Stillstand gekommen ist. Bei Nichtbeachtung besteht die Gefahr schwerer Getriebeschäden.
C090C01A-AST
o R (Rückwärtsgang): Vor dem Rückwärtsfahren durch Schalten des Wählhebels auf "R" muß das Fahrzeug vollständig zum Stillstand gekommen sein.
C090A01HP
Schalten von - in
1-2 2-33-44-5
Empfohlene Geschwin- digkeit km/h (mph)
20 (15) 40 (25)55 (35)75 (45)
C070E02A-GST EMPFOHLENE SCHALTPUNKTE Die oben dargestellten Schaltpunkte werden für größte Kraftstoffersparnis und optimale Leistung empfohlen.
o Stets Ihren Sicherheitsgurt anlegen.
Bei einem Zusammenstoß ist dasSterberisiko einer nicht angeschnallten Person deutlich höher als das einer Per- son, die einen Sicherheitsgurt angelegt hat.
o Die Überschlaggefahr wird erhöht, wenn
das Fahrzeug bei Autobahngeschwin- digkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das Fahrzeug wird oft verloren, wenn zwei oder mehr Räder von der Fahrbahn abkommen und der Fahrer übersteuert, um wieder auf die Fahrbahn zu kommen.
o Wenn man mit dem Fahrzeug von der
Straße abgekommen ist, keine starken Lenkbewegungen machen. Statt dessen die Fahrzeuggeschwindigkeit verringern, bevor man wieder auf die Straße fährt.
o Die angegebenen Höchstgeschwindigkeiten dürfen nicht überschritten werden. HINWEIS:
Beim Schalten Bremspedal betätigen und Knopf drücken. Zum Schalten den Druckknopf drücken. Der Wählhebel kann frei geschaltet werden.
Für eine wirtschaftliche Fahrweise sanft beschleunigen. Das Getriebe schaltet automatisch in den zweiten, den dritten und den Schongang (Overdrive).

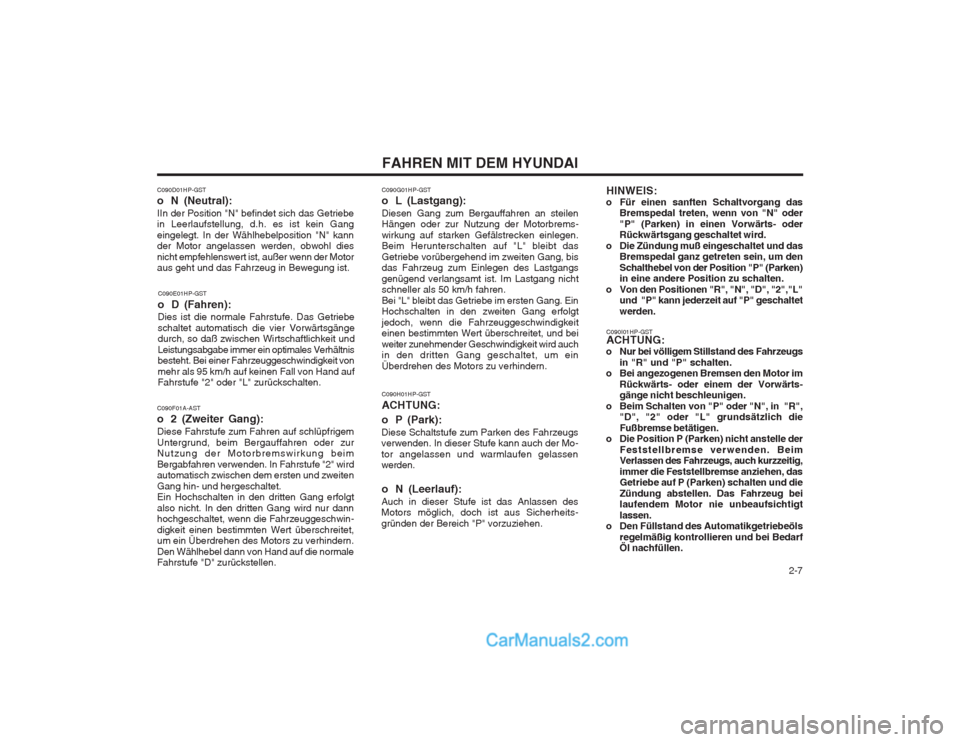

2-7
FAHREN MIT DEM HYUNDAI
C090E01HP-GST
o D (Fahren): Dies ist die normale Fahrstufe. Das Getriebe schaltet automatisch die vier Vorwärtsgänge durch, so daß zwischen Wirtschaftlichkeit und Leistungsabgabe immer ein optimales Verhältnis besteht. Bei einer Fahrzeuggeschwindigkeit von mehr als 95 km/h auf keinen Fall von Hand auf Fahrstufe "2" oder "L" zurückschalten.
C090F01A-AST
o 2 (Zweiter Gang):Diese Fahrstufe zum Fahren auf schlüpfrigem Untergrund, beim Bergauffahren oder zur Nutzung der Motorbremswirkung beim Bergabfahren verwenden. In Fahrstufe "2" wird automatisch zwischen dem ersten und zweiten Gang hin- und hergeschaltet. Ein Hochschalten in den dritten Gang erfolgt also nicht. In den dritten Gang wird nur dann hochgeschaltet, wenn die Fahrzeuggeschwin- digkeit einen bestimmten Wert überschreitet, um ein Überdrehen des Motors zu verhindern. Den Wählhebel dann von Hand auf die normale Fahrstufe "D" zurückstellen. C090G01HP-GST
o L (Lastgang):Diesen Gang zum Bergauffahren an steilen Hängen oder zur Nutzung der Motorbrems- wirkung auf starken Gefälstrecken einlegen. Beim Herunterschalten auf "L" bleibt das Getriebe vorübergehend im zweiten Gang, bis das Fahrzeug zum Einlegen des Lastgangs genügend verlangsamt ist. Im Lastgang nicht schneller als 50 km/h fahren. Bei "L" bleibt das Getriebe im ersten Gang. Ein Hochschalten in den zweiten Gang erfolgt jedoch, wenn die Fahrzeuggeschwindigkeit einen bestimmten Wert überschreitet, und bei weiter zunehmender Geschwindigkeit wird auch in den dritten Gang geschaltet, um ein Überdrehen des Motors zu verhindern.
HINWEIS:
o Für einen sanften Schaltvorgang das Bremspedal treten, wenn von "N" oder"P" (Parken) in einen Vorwärts- oder Rückwärtsgang geschaltet wird.
o Die Zündung muß eingeschaltet und das Bremspedal ganz getreten sein, um den Schalthebel von der Position "P" (Parken) in eine andere Position zu schalten.
o Von den Positionen "R", "N", "D", "2","L" und "P" kann jederzeit auf "P" geschaltet werden.
C090I01HP-GST ACHTUNG:
o Nur bei völligem Stillstand des Fahrzeugs in "R" und "P" schalten.
o Bei angezogenen Bremsen den Motor im
Rückwärts- oder einem der Vorwärts- gänge nicht beschleunigen.
o Beim Schalten von "P" oder "N", in "R", "D", "2" oder "L" grundsätzlich die Fußbremse betätigen.
o Die Position P (Parken) nicht anstelle der
Feststellbremse verwenden. Beim Verlassen des Fahrzeugs, auch kurzzeitig, immer die Feststellbremse anziehen, das Getriebe auf P (Parken) schalten und die Zündung abstellen. Das Fahrzeug bei laufendem Motor nie unbeaufsichtigt lassen.
o Den Füllstand des Automatikgetriebeöls
regelmäßig kontrollieren und bei Bedarf Öl nachfüllen.
C090D01HP-GST
o N (Neutral):IIn der Position "N" befindet sich das Getriebe in Leerlaufstellung, d.h. es ist kein Gang eingelegt. In der Wählhebelposition "N" kann der Motor angelassen werden, obwohl dies nicht empfehlenswert ist, außer wenn der Motor aus geht und das Fahrzeug in Bewegung ist.
C090H01HP-GST ACHTUNG:
o P (Park):
Diese Schaltstufe zum Parken des Fahrzeugs verwenden. In dieser Stufe kann auch der Mo- tor angelassen und warmlaufen gelassen werden.
o N (Leerlauf):
Auch in dieser Stufe ist das Anlassen desMotors möglich, doch ist aus Sicherheits- gründen der Bereich "P" vorzuziehen.
