2004 Hyundai Terracan Betriebsanleitung (in German)

1-17

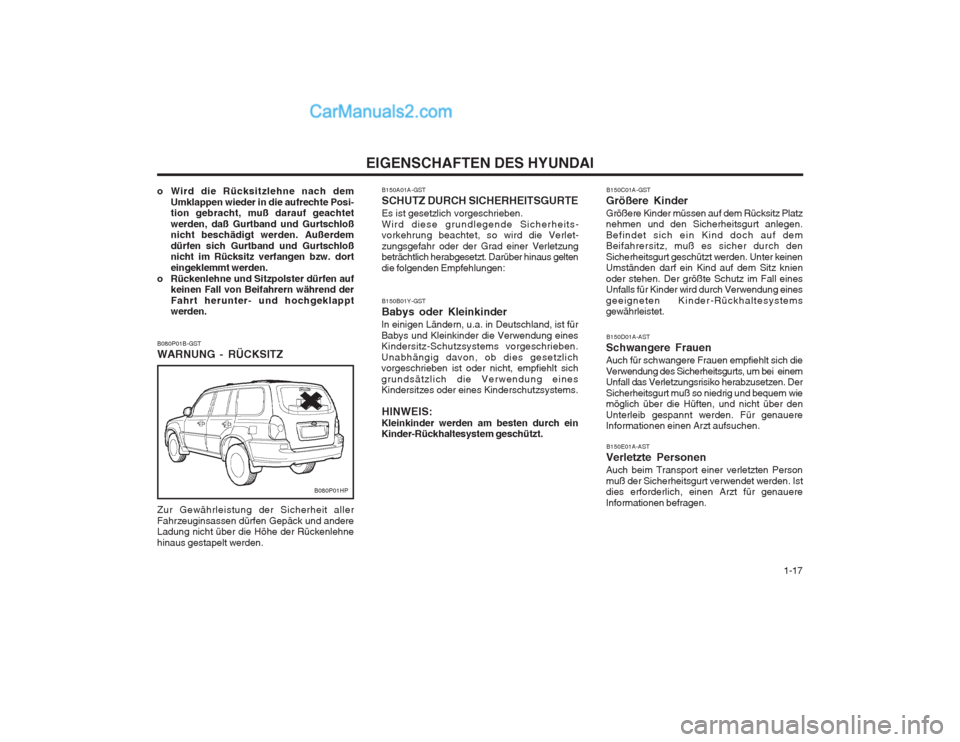

EIGENSCHAFTEN DES HYUNDAI
B150A01A-GST SCHUTZ DURCH SICHERHEITSGURTEEs ist gesetzlich vorgeschrieben. Wird diese grundlegende Sicherheits- vorkehrung beachtet, so wird die Verlet- zungsgefahr oder der Grad einer Verletzung beträchtlich herabgesetzt. Darüber hinaus gelten die folgenden Empfehlungen:
B080P01B-GST WARNUNG - RÜCKSITZ Zur Gewährleistung der Sicherheit aller Fahrzeuginsassen dürfen Gepäck und andere Ladung nicht über die Höhe der Rückenlehne hinaus gestapelt werden.
o Wird die Rücksitzlehne nach dem
Umklappen wieder in die aufrechte Posi- tion gebracht, muß darauf geachtet werden, daß Gurtband und Gurtschloß nicht beschädigt werden. Außerdem dürfen sich Gurtband und Gurtschloß nicht im Rücksitz verfangen bzw. dort eingeklemmt werden.
o Rückenlehne und Sitzpolster dürfen auf keinen Fall von Beifahrern während derFahrt herunter- und hochgeklappt werden.
B080P01HP
B150B01Y-GST Babys oder Kleinkinder
In einigen Ländern, u.a. in Deutschland, ist für Babys und Kleinkinder die Verwendung eines Kindersitz-Schutzsystems vorgeschrieben. Unabhängig davon, ob dies gesetzlich vorgeschrieben ist oder nicht, empfiehlt sich grundsätzlich die Verwendung eines Kindersitzes oder eines Kinderschutzsystems.
HINWEIS:
Kleinkinder werden am besten durch einKinder-Rückhaltesystem geschützt. B150C01A-GST
Größere Kinder Größere Kinder müssen auf dem Rücksitz Platz nehmen und den Sicherheitsgurt anlegen. Befindet sich ein Kind doch auf dem Beifahrersitz, muß es sicher durch den Sicherheitsgurt geschützt werden. Unter keinen Umständen darf ein Kind auf dem Sitz knien oder stehen. Der größte Schutz im Fall eines Unfalls für Kinder wird durch Verwendung eines geeigneten Kinder-Rückhaltesystems gewährleistet.
B150D01A-AST
Schwangere Frauen Auch für schwangere Frauen empfiehlt sich die Verwendung des Sicherheitsgurts, um bei einem Unfall das Verletzungsrisiko herabzusetzen. Der Sicherheitsgurt muß so niedrig und bequem wie möglich über die Hüften, und nicht über den Unterleib gespannt werden. Für genauere Informationen einen Arzt aufsuchen.
B150E01A-AST
Verletzte Personen Auch beim Transport einer verletzten Person muß der Sicherheitsgurt verwendet werden. Ist dies erforderlich, einen Arzt für genauere Informationen befragen.

EIGENSCHAFTEN DES HYUNDAI

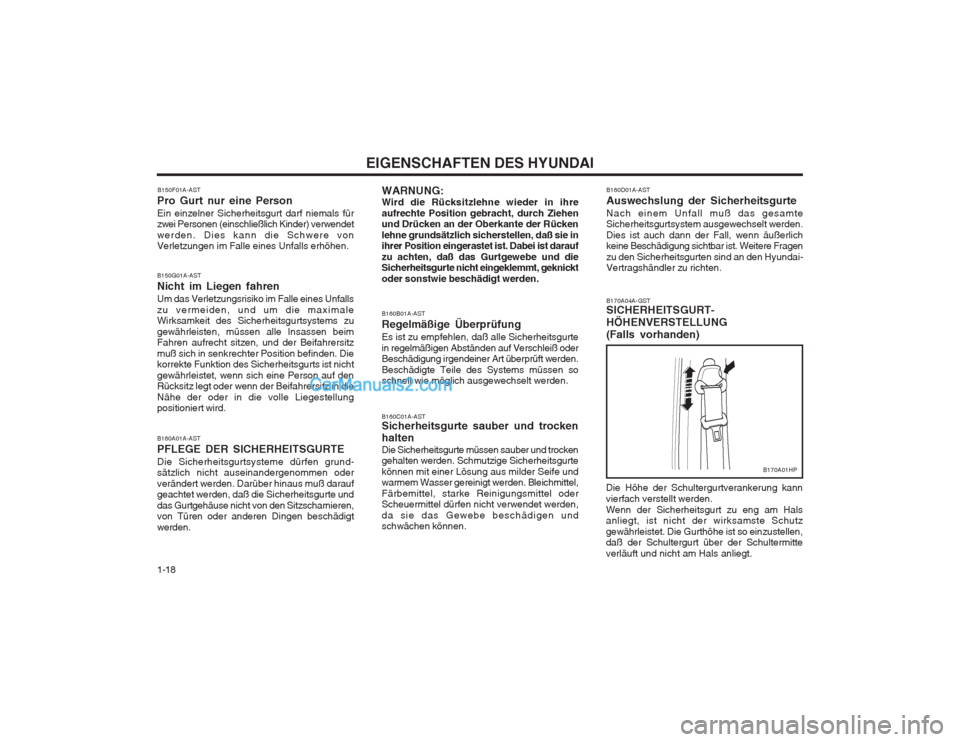

1-18 B160D01A-AST Auswechslung der SicherheitsgurteNach einem Unfall muß das gesamte Sicherheitsgurtsystem ausgewechselt werden. Dies ist auch dann der Fall, wenn äußerlich keine Beschädigung sichtbar ist. Weitere Fragen zu den Sicherheitsgurten sind an den Hyundai- Vertragshändler zu richten. B170A04A-GST SICHERHEITSGURT- HÖHENVERSTELLUNG(Falls vorhanden)
Die Höhe der Schultergurtverankerung kann vierfach verstellt werden.Wenn der Sicherheitsgurt zu eng am Hals anliegt, ist nicht der wirksamste Schutz gewährleistet. Die Gurthöhe ist so einzustellen, daß der Schultergurt über der Schultermitte verläuft und nicht am Hals anliegt.
B170A01HP
B150F01A-AST
Pro Gurt nur eine Person Ein einzelner Sicherheitsgurt darf niemals für zwei Personen (einschließlich Kinder) verwendet werden. Dies kann die Schwere von
Verletzungen im Falle eines Unfalls erhöhen. B150G01A-AST Nicht im Liegen fahrenUm das Verletzungsrisiko im Falle eines Unfalls zu vermeiden, und um die maximale Wirksamkeit des Sicherheitsgurtsystems zu gewährleisten, müssen alle Insassen beim Fahren aufrecht sitzen, und der Beifahrersitz muß sich in senkrechter Position befinden. Die korrekte Funktion des Sicherheitsgurts ist nicht gewährleistet, wenn sich eine Person auf den Rücksitz legt oder wenn der Beifahrersitz in die Nähe der oder in die volle Liegestellung positioniert wird. B160A01A-AST PFLEGE DER SICHERHEITSGURTEDie Sicherheitsgurtsysteme dürfen grund- sätzlich nicht auseinandergenommen oder verändert werden. Darüber hinaus muß darauf geachtet werden, daß die Sicherheitsgurte und das Gurtgehäuse nicht von den Sitzscharnieren, von Türen oder anderen Dingen beschädigt werden. B160C01A-AST Sicherheitsgurte sauber und trocken halten Die Sicherheitsgurte müssen sauber und trocken gehalten werden. Schmutzige Sicherheitsgurte können mit einer Lösung aus milder Seife und warmem Wasser gereinigt werden. Bleichmittel, Färbemittel, starke Reinigungsmittel oder Scheuermittel dürfen nicht verwendet werden, da sie das Gewebe beschädigen und schwächen können.
B160B01A-AST Regelmäßige ÜberprüfungEs ist zu empfehlen, daß alle Sicherheitsgurte in regelmäßigen Abständen auf Verschleiß oder Beschädigung irgendeiner Art überprüft werden. Beschädigte Teile des Systems müssen so schnell wie möglich ausgewechselt werden.
WARNUNG: Wird die Rücksitzlehne wieder in ihreaufrechte Position gebracht, durch Ziehen und Drücken an der Oberkante der Rücken lehne grundsätzlich sicherstellen, daß sie in ihrer Position eingerastet ist. Dabei ist darauf zu achten, daß das Gurtgewebe und die Sicherheitsgurte nicht eingeklemmt, geknickt oder sonstwie beschädigt werden.

1-19
EIGENSCHAFTEN DES HYUNDAI

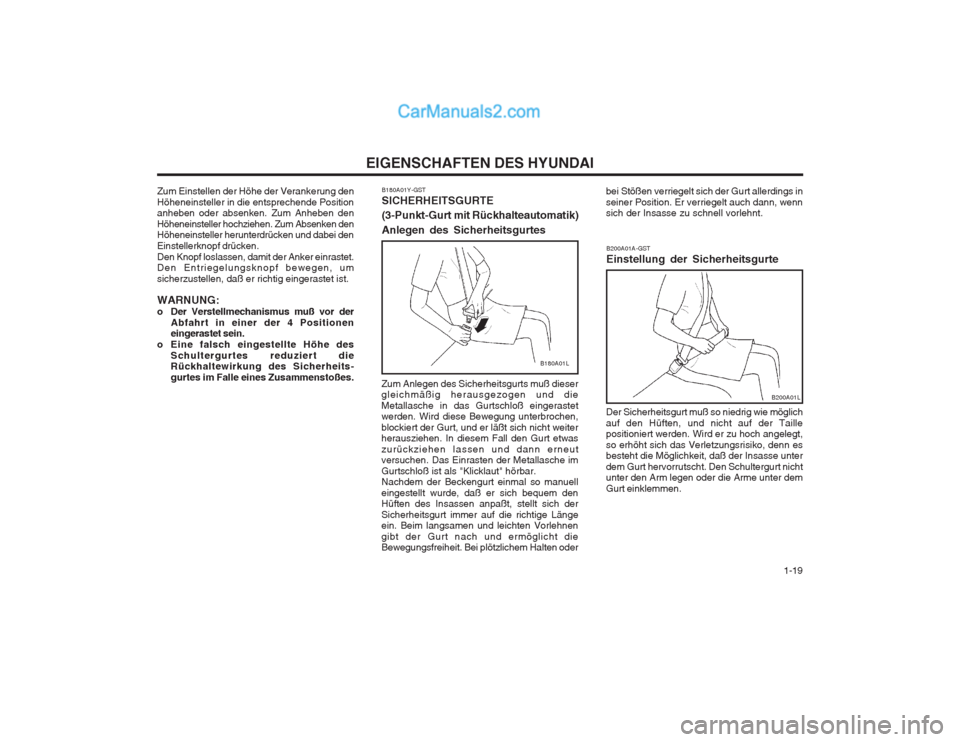

Zum Anlegen des Sicherheitsgurts muß dieser gleichmäßig herausgezogen und die Metallasche in das Gurtschloß eingerastet werden. Wird diese Bewegung unterbrochen, blockiert der Gurt, und er läßt sich nicht weiter herausziehen. In diesem Fall den Gurt etwas zurückziehen lassen und dann erneut versuchen. Das Einrasten der Metallasche im Gurtschloß ist als "Klicklaut" hörbar. Nachdem der Beckengurt einmal so manuell eingestellt wurde, daß er sich bequem den Hüften des Insassen anpaßt, stellt sich der Sicherheitsgurt immer auf die richtige Länge ein. Beim langsamen und leichten Vorlehnen gibt der Gurt nach und ermöglicht die Bewegungsfreiheit. Bei plötzlichem Halten oderB180A01Y-GST SICHERHEITSGURTE (3-Punkt-Gurt mit Rückhalteautomatik) Anlegen des Sicherheitsgurtes
B180A01L
Zum Einstellen der Höhe der Verankerung den Höheneinsteller in die entsprechende Position anheben oder absenken. Zum Anheben den Höheneinsteller hochziehen. Zum Absenken den Höheneinsteller herunterdrücken und dabei den Einstellerknopf drücken.Den Knopf loslassen, damit der Anker einrastet. Den Entriegelungsknopf bewegen, um sicherzustellen, daß er richtig eingerastet ist. WARNUNG:
o Der Verstellmechanismus muß vor der
Abfahrt in einer der 4 Positionen eingerastet sein.
o Eine falsch eingestellte Höhe des Schultergurtes reduziert die
Rückhaltewirkung des Sicherheits- gurtes im Falle eines Zusammenstoßes.
Der Sicherheitsgurt muß so niedrig wie möglichauf den Hüften, und nicht auf der Taille positioniert werden. Wird er zu hoch angelegt, so erhöht sich das Verletzungsrisiko, denn es besteht die Möglichkeit, daß der Insasse unter dem Gurt hervorrutscht. Den Schultergurt nicht unter den Arm legen oder die Arme unter dem Gurt einklemmen.B200A01A-GST Einstellung der Sicherheitsgurte
bei Stößen verriegelt sich der Gurt allerdings in seiner Position. Er verriegelt auch dann, wenn sich der Insasse zu schnell vorlehnt.
B200A01L

EIGENSCHAFTEN DES HYUNDAI
1-20
B210A01A-AST Lösen des Sicherheitsgurts
B210A01L
Der Sicherheitsgurt wird durch Drücken der Entriegelungstaste auf dem Schloß gelöst.Nach dem Lösen muß sich der Gurt automatisch in die Aufrollvorrichtung zurückziehen. Ist dies nicht der Fall, überprüfen, ob der Gurt verdreht ist, dann erneut versuchen.
B220A02HP-GST SICHERHEITSGURTE - 3-Punkt- Rücksitzmittelgurt mit Aufrollautomatik
1. Den Sicherheitsgurt aus der Dachkonsole herausziehen.
2. Vor dem Anlegen des Rücksitzmittelgurts sicherstellen, daß die Metallasche (a) und das Gurtschloß (b) sicher befestigt sind.
3. Anschließend den Gurt aus dem Aufroller herausziehen und die Metallasche (c) in dasGurtschloß (d) stecken.
Wenn die Lasche im Gurtschloß einrastet, istein "Klicken" zu hören. Die Gurtlänge wird automatisch eingestellt, nachdem der Beckengurt manuell so eingestellt wurde, daß er sicher um die Hüften liegt. Lehnen Sie sich dann in einer langsam gleichmäßigen Bewegung nach vorne, wird der Gurt ausgerollt, und Sie
B220D01HP
können sich frei bewegen. Kommt es jedoch zu einem Zusammenstoß oder wird plötzlich gebremst, blockiert der Gurt. Er blockiert auch, wenn Sie sich zu schnell vorbeugen.
WARNUNG:
o Bei Verwendung des mittleren Rücksitzgurts muß die Metallasche immerganz in das Gurtschloß gesteckt werden. Wenn Lasche und Schloß nicht richtig einrasten, kann es bei Zusammenstößen zu Verlet-zungen kommen.
o Metallasche (a) und Gurtschloß (b) dürfen nur in den folgenden Fällen abgenommenwerden.
(1) Wenn die Rücksitzlehnen umgeklapptwerden sollen.
(2) Wenn der Rücksitzgurt durch andere Gegenstände beschädigt werden kann.
B220A02HP

1-21
EIGENSCHAFTEN DES HYUNDAI

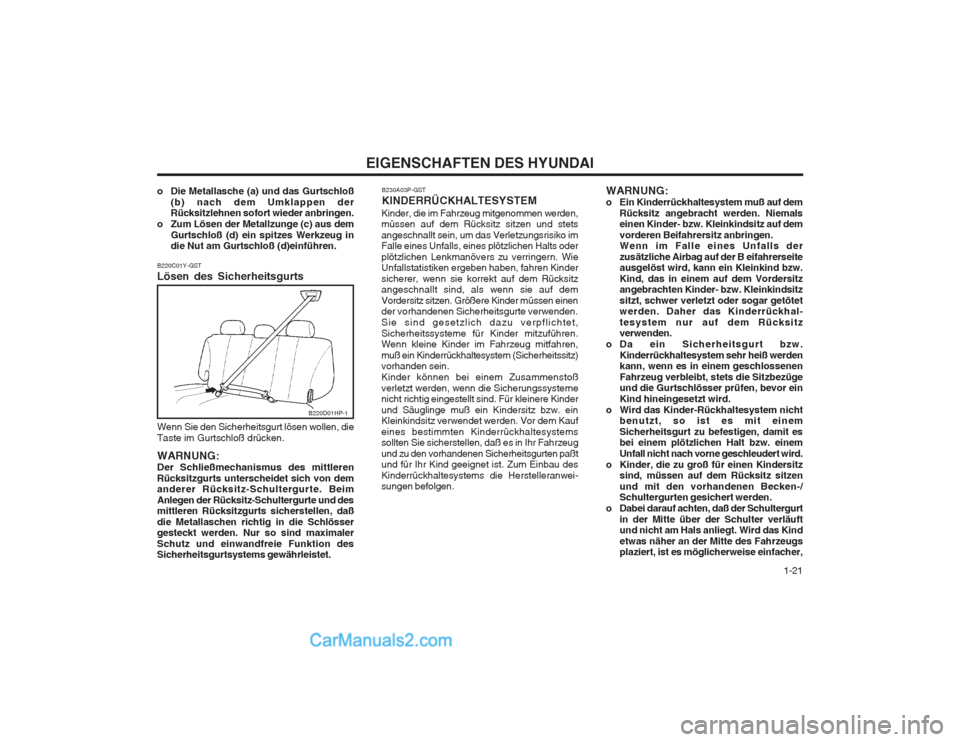

B230A03P-GST KINDERRÜCKHALTESYSTEM
Kinder, die im Fahrzeug mitgenommen werden, müssen auf dem Rücksitz sitzen und stets angeschnallt sein, um das Verletzungsrisiko im Falle eines Unfalls, eines plötzlichen Halts oder plötzlichen Lenkmanövers zu verringern. Wie Unfallstatistiken ergeben haben, fahren Kinder sicherer, wenn sie korrekt auf dem Rücksitz angeschnallt sind, als wenn sie auf dem Vordersitz sitzen. Größere Kinder müssen einen der vorhandenen Sicherheitsgurte verwenden. Sie sind gesetzlich dazu verpflichtet,Sicherheitssysteme für Kinder mitzuführen. Wenn kleine Kinder im Fahrzeug mitfahren, muß ein Kinderrückhaltesystem (Sicherheitssitz) vorhanden sein. Kinder können bei einem Zusammenstoßverletzt werden, wenn die Sicherungssysteme nicht richtig eingestellt sind. Für kleinere Kinder und Säuglinge muß ein Kindersitz bzw. ein Kleinkindsitz verwendet werden. Vor dem Kauf eines bestimmten Kinderrückhaltesystems sollten Sie sicherstellen, daß es in Ihr Fahrzeug und zu den vorhandenen Sicherheitsgurten paßt und für Ihr Kind geeignet ist. Zum Einbau des Kinderrückhaltesystems die Herstelleranwei- sungen befolgen. WARNUNG:
o Ein Kinderrückhaltesystem muß auf dem
Rücksitz angebracht werden. Niemals einen Kinder- bzw. Kleinkindsitz auf dem vorderen Beifahrersitz anbringen. Wenn im Falle eines Unfalls der zusätzliche Airbag auf der B eifahrerseite ausgelöst wird, kann ein Kleinkind bzw. Kind, das in einem auf dem Vordersitz angebrachten Kinder- bzw. Kleinkindsitz sitzt, schwer verletzt oder sogar getötet werden. Daher das Kinderrückhal- tesystem nur auf dem Rücksitz verwenden.
o Da ein Sicherheitsgurt bzw. Kinderrückhaltesystem sehr heiß werdenkann, wenn es in einem geschlossenen Fahrzeug verbleibt, stets die Sitzbezüge und die Gurtschlösser prüfen, bevor ein Kind hineingesetzt wird.
o Wird das Kinder-Rückhaltesystem nicht benutzt, so ist es mit einemSicherheitsgurt zu befestigen, damit es bei einem plötzlichen Halt bzw. einem Unfall nicht nach vorne geschleudert wird.
o Kinder, die zu groß für einen Kindersitz sind, müssen auf dem Rücksitz sitzenund mit den vorhandenen Becken-/ Schultergurten gesichert werden.
o Dabei darauf achten, daß der Schultergurt in der Mitte über der Schulter verläuftund nicht am Hals anliegt. Wird das Kind etwas näher an der Mitte des Fahrzeugs plaziert, ist es möglicherweise einfacher,
o Die Metallasche (a) und das Gurtschloß
(b) nach dem Umklappen derRücksitzlehnen sofort wieder anbringen.
o Zum Lösen der Metallzunge (c) aus dem Gurtschloß (d) ein spitzes Werkzeug indie Nut am Gurtschloß (d)einführen.
B220C01Y-GST Lösen des Sicherheitsgurts Wenn Sie den Sicherheitsgurt lösen wollen, die Taste im Gurtschloß drücken. WARNUNG: Der Schließmechanismus des mittlerenRücksitzgurts unterscheidet sich von dem anderer Rücksitz-Schultergurte. Beim Anlegen der Rücksitz-Schultergurte und des mittleren Rücksitzgurts sicherstellen, daß die Metallaschen richtig in die Schlösser gesteckt werden. Nur so sind maximaler Schutz und einwandfreie Funktion des Sicherheitsgurtsystems gewährleistet.
B220D01HP-1

EIGENSCHAFTEN DES HYUNDAI
1-22

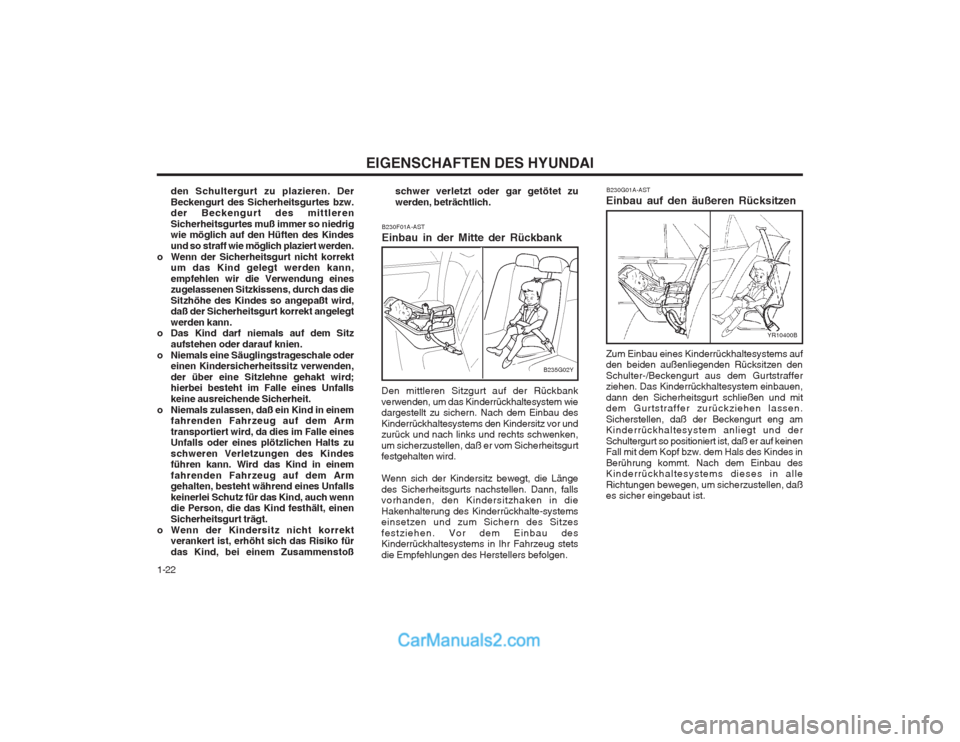

B230G01A-AST
Einbau auf den äußeren Rücksitzen
YR10400B
Zum Einbau eines Kinderrückhaltesystems auf den beiden außenliegenden Rücksitzen den Schulter-/Beckengurt aus dem Gurtstraffer ziehen. Das Kinderrückhaltesystem einbauen, dann den Sicherheitsgurt schließen und mit dem Gurtstraffer zurückziehen lassen. Sicherstellen, daß der Beckengurt eng am Kinderrückhaltesystem anliegt und der Schultergurt so positioniert ist, daß er auf keinen Fall mit dem Kopf bzw. dem Hals des Kindes in Berührung kommt. Nach dem Einbau des Kinderrückhaltesystems dieses in alle Richtungen bewegen, um sicherzustellen, daß es sicher eingebaut ist.
den Schultergurt zu plazieren. Der Beckengurt des Sicherheitsgurtes bzw. der Beckengurt des mittleren Sicherheitsgurtes muß immer so niedrig wie möglich auf den Hüften des Kindes und so straff wie möglich plaziert werden.
o Wenn der Sicherheitsgurt nicht korrekt um das Kind gelegt werden kann,empfehlen wir die Verwendung eines zugelassenen Sitzkissens, durch das die Sitzhöhe des Kindes so angepaßt wird, daß der Sicherheitsgurt korrekt angelegt werden kann.
o Das Kind darf niemals auf dem Sitz
aufstehen oder darauf knien.
o Niemals eine Säuglingstrageschale oder einen Kindersicherheitssitz verwenden,der über eine Sitzlehne gehakt wird; hierbei besteht im Falle eines Unfalls keine ausreichende Sicherheit.
o Niemals zulassen, daß ein Kind in einem fahrenden Fahrzeug auf dem Armtransportiert wird, da dies im Falle eines Unfalls oder eines plötzlichen Halts zu schweren Verletzungen des Kindes führen kann. Wird das Kind in einem fahrenden Fahrzeug auf dem Arm gehalten, besteht während eines Unfalls keinerlei Schutz für das Kind, auch wenn die Person, die das Kind festhält, einen Sicherheitsgurt trägt.
o Wenn der Kindersitz nicht korrekt verankert ist, erhöht sich das Risiko fürdas Kind, bei einem Zusammenstoß schwer verletzt oder gar getötet zuwerden, beträchtlich.
B230F01A-AST Einbau in der Mitte der Rückbank
B235G02Y
Den mittleren Sitzgurt auf der Rückbank verwenden, um das Kinderrückhaltesystem wie dargestellt zu sichern. Nach dem Einbau des Kinderrückhaltesystems den Kindersitz vor und zurück und nach links und rechts schwenken, um sicherzustellen, daß er vom Sicherheitsgurt festgehalten wird. Wenn sich der Kindersitz bewegt, die Länge des Sicherheitsgurts nachstellen. Dann, falls vorhanden, den Kindersitzhaken in die Hakenhalterung des Kinderrückhalte-systems einsetzen und zum Sichern des Sitzes festziehen. Vor dem Einbau des Kinderrückhaltesystems in Ihr Fahrzeug stets die Empfehlungen des Herstellers befolgen.

1-23
EIGENSCHAFTEN DES HYUNDAI
Wenn der Gurt straffgezogen werden muß, weiteres Gurtmaterial zum Gurtstraffer ziehen. Wenn Sie den Sicherheitsgurt lösen und zurückgleiten lassen, zieht der Gurtstraffer den Gurt automatisch in seine normale Ausgangsposition zurück. HINWEIS:
o Vor dem Einbau des Kinderrückha- ltesystems die dem Kinderrückha- ltesystem beiliegenden Herstelleran- weisungen lesen.
o Wenn der Sicherheitsgurt nicht wie beschrieben funktioniert, muß das Sys-tem unverzüglich vom Hyundai- Vertragshändler überprüft werden.
WARNUNG:
Kein Kinderrückhaltesystem auf dem vorderen Beifahrersitz montieren. Im Falle eines Unfalls, bei dem möglicherweise der zusätzliche Airbag auf der Beifahrer-seite ausgelöst wird, kann ein Säugling oder ein Kind, das in einer Säuglingsschale oder einem Kindersitz gesichert ist, schwer verletzt oder sogar getötet werden. Daher das Kinderrückhaltesystem nur auf dem Rücksitz des Fahrzeugs verwenden. Unterlegscheibe, Konische Feder
B230B02A-GST Verwenden eines Kinder- Rückhaltesystems mit "Seilzugverankerung"
Schraube, Halter (5/16"-30 mm) Halter, Kinderrückhaltesystemhaken
HSM386
Sicherungsscheibe
Für kleine Kinder und Säuglinge ist die Verwendung eines Kindersitzes oder einer Säuglingswanne unbedingt empfehlenswert. Dieser Kinder- bzw. Kleinkindsitz muß für die Größe des Kindes geeignet und in Übereinstimmung mit den Herstelleran- weisungen eingebaut werden. Es ist weiterhin empfehlenswert, daß der Sitz auf dem Rücksitz im Fahrzeug angebracht wird, da dies die Sicherheit beträchtlich erhöht. Ihr Fahrzeug ist mit drei Kinder-Rückhaltesystem- Sicherungshaken ausgestattet, die den Einbau von Kinder- oder Babysitzen erleichtern.
B230C02HP-GST
Sichern eines Kinder- Rückhaltesystems mit"Seilzugverankerung" Drei Hakenhalterungen für Kindersitze befinden sich auf dem Boden hinter der zweiten Sitzreihe. Den Kindersitz gemäß der folgendenAnweisungen einbauen.
B230C01HP
Abdeckung der Verankerung Hakenhalter des Kindersitzes
Loch

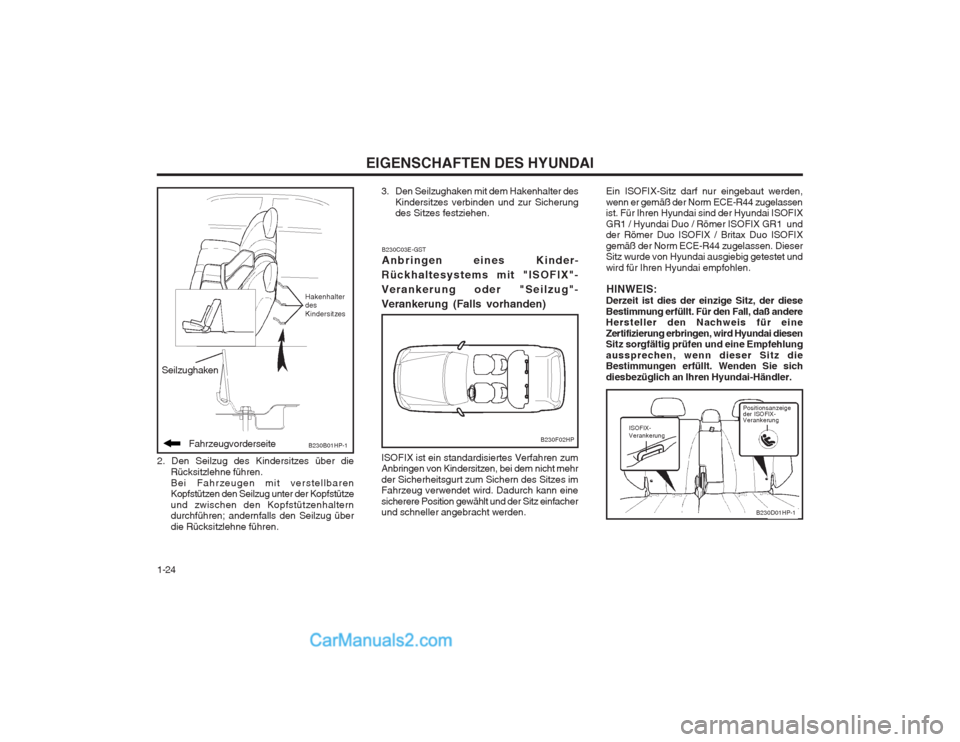

1. Die Abdeckung der Seilzugverankerung auf dem Boden hinter dem Rücksitz mit dem Schlüssel öffnen.

EIGENSCHAFTEN DES HYUNDAI
1-24
B230D01HP-1
Fahrzeugvorderseite
Seilzughaken B230B01HP-1
Hakenhalter des Kindersitzes
2. Den Seilzug des Kindersitzes über die Rücksitzlehne führen. Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter der Kopfstütze und zwischen den Kopfstützenhaltern durchführen; andernfalls den Seilzug über die Rücksitzlehne führen. B230C03E-GST Anbringen eines Kinder-
Rückhaltesystems mit "ISOFIX"- Verankerung oder "Seilzug"-Verankerung (Falls vorhanden) ISOFIX ist ein standardisiertes Verfahren zum Anbringen von Kindersitzen, bei dem nicht mehr der Sicherheitsgurt zum Sichern des Sitzes im Fahrzeug verwendet wird. Dadurch kann eine sicherere Position gewählt und der Sitz einfacher und schneller angebracht werden.
B230F02HP
Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der Norm ECE-R44 zugelassen ist. Für Ihren Hyundai sind der Hyundai ISOFIX GR1 / Hyundai Duo / Römer ISOFIX GR1 und der Römer Duo ISOFIX / Britax Duo ISOFIX gemäß der Norm ECE-R44 zugelassen. Dieser Sitz wurde von Hyundai ausgiebig getestet und wird für Ihren Hyundai empfohlen.
HINWEIS:
Derzeit ist dies der einzige Sitz, der dieseBestimmung erfüllt. Für den Fall, daß andere Hersteller den Nachweis für eine Zertifizierung erbringen, wird Hyundai diesen Sitz sorgfältig prüfen und eine Empfehlung aussprechen, wenn dieser Sitz die Bestimmungen erfüllt. Wenden Sie sich diesbezüglich an Ihren Hyundai-Händler.
ISOFIX- Verankerung Positionsanzeige der ISOFIX-Verankerung
3. Den Seilzughaken mit dem Hakenhalter des
Kindersitzes verbinden und zur Sicherung des Sitzes festziehen.
