2004 Hyundai Terracan Betriebsanleitung (in German)

SELBSTHILFE
6-10 G100A02HP-GST
ÜBERPRÜFUNG DES GETRIEBEÖLS (SCHALTGETRIEBE)
G100A01HP
Einfüllverschluß Ablaßschraube
G090A01HP-GST AUFFÜLLEN DES WASCHFLÜSSIG- KEITSBEHÄLTERS Über den Waschflüssigkeitsbehälter wird das Frontscheibenwaschsystem mit Flüssigkeit versorgt. Zum Auffüllen des Wasch- flüssigkeitsbehälters muß eine Waschflüssigkeit von hoher Qualität verwendet werden. Bei schlechtem Wetter oder wenn das Waschsystem häufiger eingesetzt wird, muß der Flüssigkeitsstand häufiger überprüft werden. Der Waschflüssigkeitsbehälter faßt 4,5 Liter. VORSICHT:
o Für das Waschsystem darf kein
Kühlerfrostschutzmittel (Motorkühl-mittel) verwendet werden, da hierdurch den Lack des Fahrzeugs beschädigt wird.
o Bei leerem Waschflüssigkeitsbehälter darf der Waschhebel nicht betätigtwerden. Dies kann zu Beschädigungen der Waschflüssigkeitspumpe führen.
G090A01HP
Hinterlassen die Wischer Streifen oder schmieren auf dem Glas, müssen sie ersetzt werden. HINWEIS:
o Die Wischer nicht auf trockenen Scheibenbetätigen. Dies kann zu einer schnellerenAbnutzung der Wischerblätter und zu Verkratzen der Scheibe führen.
o Lassen Sie das Wischerblatt nicht mit erdölhaltigen Produkten wie z.B. Motoröl,Benzin usw. in Berührung kommen.
Das Getriebeöl des Schaltgetriebes mußentsprechend den in der Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden. Empfohlene Ölklassen Für Schaltgetriebe nur die Ölklassen HYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4) verwenden. Ölfassungsvermögen des Schaltgetriebes Das Schaltgetriebe faßt 3,2L Öl. WARNUNG: Es ist grundsätzlich besser, den Getriebe-ölstand bei abgekühltem oder kaltem Motor zu überprüfen. Wird das Getriebeöl bei

6-11
SELBSTHILFE

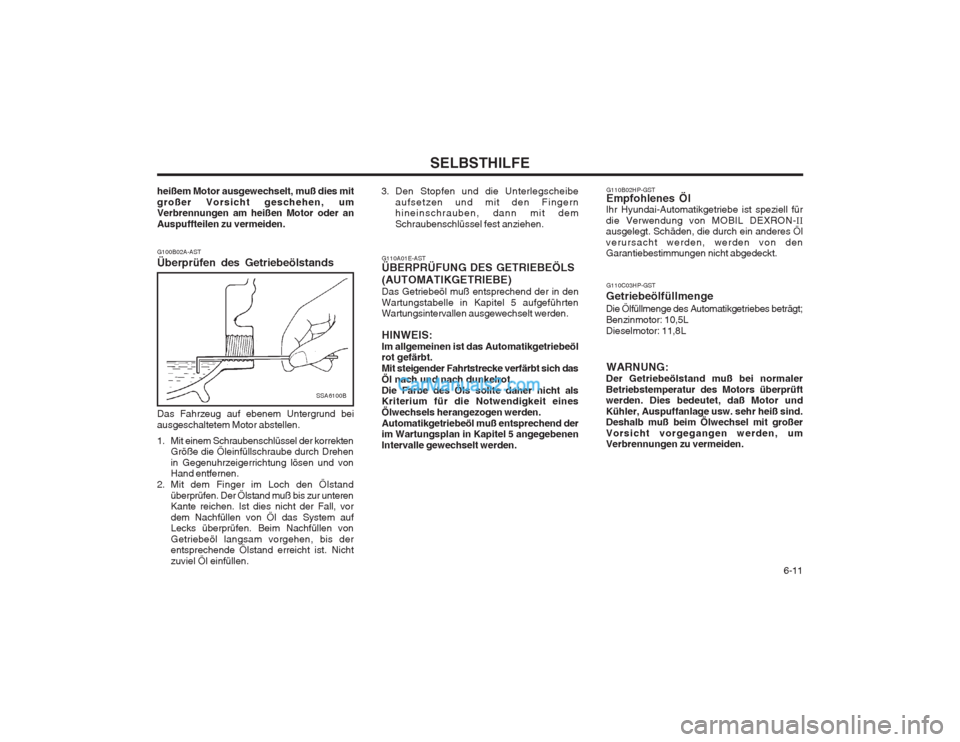

G110A01E-AST ÜBERPRÜFUNG DES GETRIEBEÖLS (AUTOMATIKGETRIEBE) Das Getriebeöl muß entsprechend der in den Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden. HINWEIS: Im allgemeinen ist das Automatikgetriebeöl rot gefärbt. Mit steigender Fahrtstrecke verfärbt sich dasÖl nach und nach dunkelrot.Die Farbe des Öls sollte daher nicht als Kriterium für die Notwendigkeit eines Ölwechsels herangezogen werden.Automatikgetriebeöl muß entsprechend der im Wartungsplan in Kapitel 5 angegebenen Intervalle gewechselt werden. G110B02HP-GST Empfohlenes Öl
Ihr Hyundai-Automatikgetriebe ist speziell für die Verwendung von MOBIL DEXRON- II
ausgelegt. Schäden, die durch ein anderes Ölverursacht werden, werden von den Garantiebestimmungen nicht abgedeckt.
G100B02A-AST Überprüfen des Getriebeölstands
SSA6100B
Das Fahrzeug auf ebenem Untergrund bei ausgeschaltetem Motor abstellen.
1. Mit einem Schraubenschlüssel der korrekten
Größe die Öleinfüllschraube durch Drehen in Gegenuhrzeigerrichtung lösen und von Hand entfernen.
2. Mit dem Finger im Loch den Ölstand
überprüfen. Der Ölstand muß bis zur unterenKante reichen. Ist dies nicht der Fall, vor dem Nachfüllen von Öl das System auf Lecks überprüfen. Beim Nachfüllen von Getriebeöl langsam vorgehen, bis der entsprechende Ölstand erreicht ist. Nicht zuviel Öl einfüllen. WARNUNG:
Der Getriebeölstand muß bei normalerBetriebstemperatur des Motors überprüft werden. Dies bedeutet, daß Motor und Kühler, Auspuffanlage usw. sehr heiß sind. Deshalb muß beim Ölwechsel mit großer Vorsicht vorgegangen werden, um Verbrennungen zu vermeiden.
3. Den Stopfen und die Unterlegscheibe
aufsetzen und mit den Fingernhineinschrauben, dann mit dem Schraubenschlüssel fest anziehen.
G110C03HP-GST
Getriebeölfüllmenge Die Ölfüllmenge des Automatikgetriebes beträgt; Benzinmotor: 10,5LDieselmotor: 11,8L
heißem Motor ausgewechselt, muß dies mitgroßer Vorsicht geschehen, um Verbrennungen am heißen Motor oder an Auspuffteilen zu vermeiden.

SELBSTHILFE
6-12 WARNUNG:
Der Kühlerlüfter wird über die Kühlmittel- temperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe derRotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten. Hoch- druckpumpe, Verteiler, Einspritzdüsen und Hochdruckleitungen stehen auch nach dem Abstellen des Motors noch unter hohem Druck. Durch Undichtigkeiten heraus- spritzen der Kraftstoff kann bei Kontakt mit
G110D03Y
Flüssigkeitsstand sollte innerhalb dieser Bereichs liegen

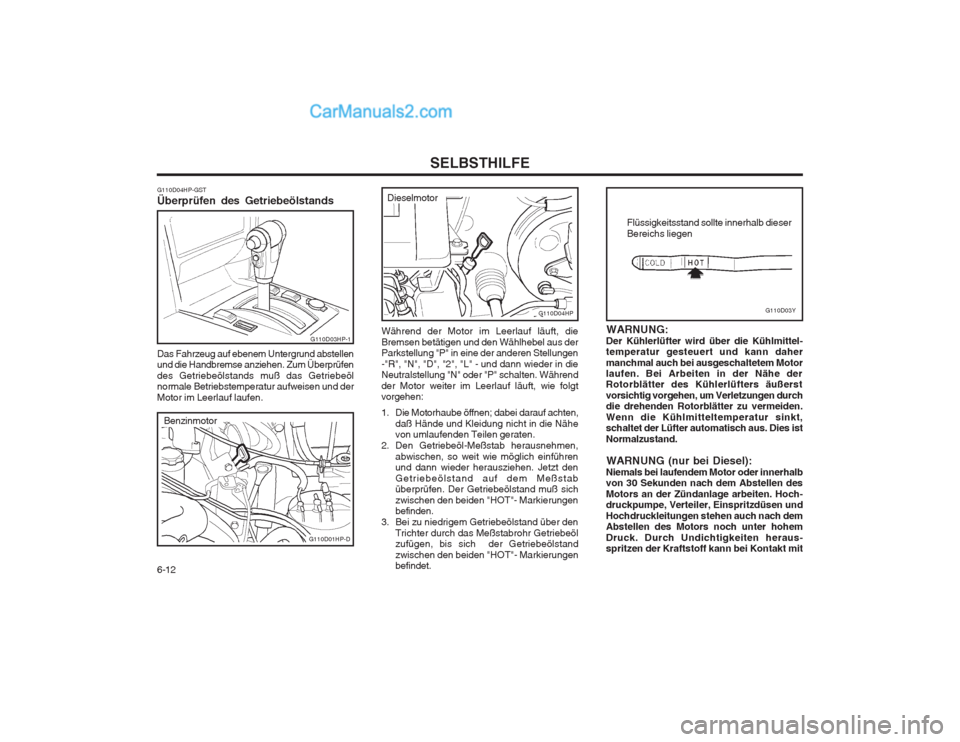

G110D04HP-GST Überprüfen des Getriebeölstands Das Fahrzeug auf ebenem Untergrund abstellen und die Handbremse anziehen. Zum Überprüfen des Getriebeölstands muß das Getriebeöl normale Betriebstemperatur aufweisen und der Motor im Leerlauf laufen.
G110D01HP-D
G110D04HP
Benzinmotor
Dieselmotor
G110D03HP-1 Während der Motor im Leerlauf läuft, die Bremsen betätigen und den Wählhebel aus der Parkstellung "P" in eine der anderen Stellungen -"R", "N", "D", "2", "L" - und dann wieder in die Neutralstellung "N" oder "P" schalten. Während der Motor weiter im Leerlauf läuft, wie folgt vorgehen:
1. Die Motorhaube öffnen; dabei darauf achten,
daß Hände und Kleidung nicht in die Nähe von umlaufenden Teilen geraten.
2. Den Getriebeöl-Meßstab herausnehmen, abwischen, so weit wie möglich einführenund dann wieder herausziehen. Jetzt den Getriebeölstand auf dem Meßstab überprüfen. Der Getriebeölstand muß sich zwischen den beiden "HOT"- Markierungen befinden.
3. Bei zu niedrigem Getriebeölstand über den Trichter durch das Meßstabrohr Getriebeölzufügen, bis sich der Getriebeölstand zwischen den beiden "HOT"- Markierungen befindet.

6-13
SELBSTHILFE

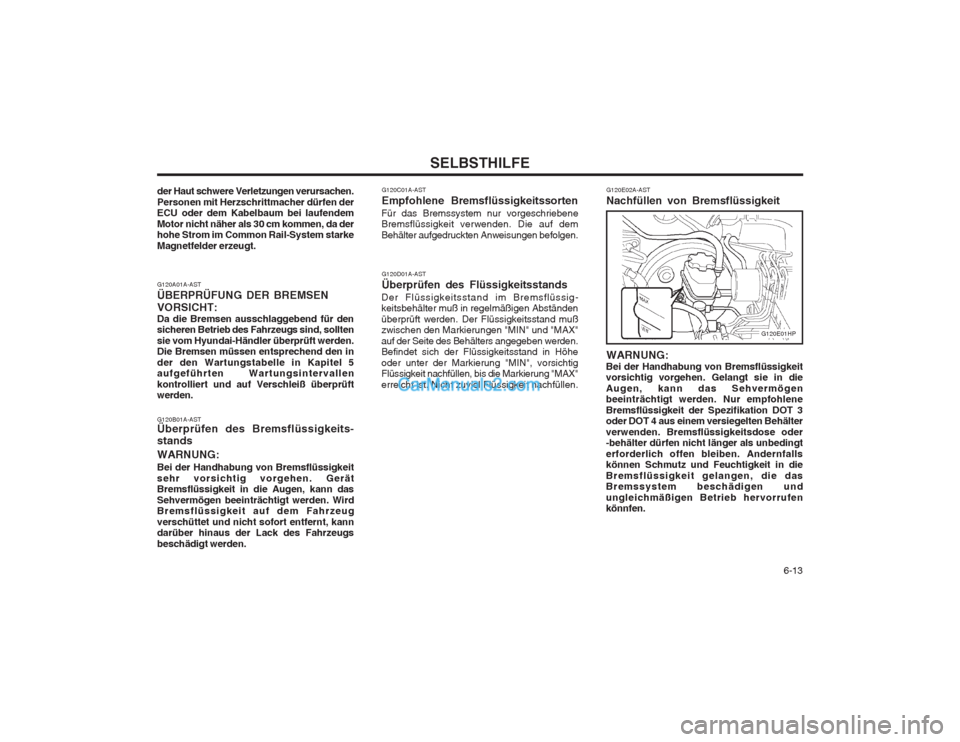

G120E02A-AST Nachfüllen von Bremsflüssigkeit
G120D01A-ASTÜberprüfen des Flüssigkeitsstands
Der Flüssigkeitsstand im Bremsflüssig- keitsbehälter muß in regelmäßigen Abständen überprüft werden. Der Flüssigkeitsstand muß zwischen den Markierungen "MIN" und "MAX" auf der Seite des Behälters angegeben werden. Befindet sich der Flüssigkeitsstand in Höhe oder unter der Markierung "MIN", vorsichtig Flüssigkeit nachfüllen, bis die Markierung "MAX" erreicht ist. Nicht zuviel Flüssigkeit nachfüllen.
G120A01A-AST ÜBERPRÜFUNG DER BREMSENVORSICHT: Da die Bremsen ausschlaggebend für den sicheren Betrieb des Fahrzeugs sind, sollten sie vom Hyundai-Händler überprüft werden. Die Bremsen müssen entsprechend den in der den Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen kontrolliert und auf Verschleiß überprüft werden. G120B01A-AST Überprüfen des Bremsflüssigkeits- stands WARNUNG: Bei der Handhabung von Bremsflüssigkeit sehr vorsichtig vorgehen. Gerät Bremsflüssigkeit in die Augen, kann das Sehvermögen beeinträchtigt werden. Wird Bremsflüssigkeit auf dem Fahrzeug verschüttet und nicht sofort entfernt, kann darüber hinaus der Lack des Fahrzeugs beschädigt werden. G120C01A-AST Empfohlene Bremsflüssigkeitssorten
Für das Bremssystem nur vorgeschriebene Bremsflüssigkeit verwenden. Die auf dem Behälter aufgedruckten Anweisungen befolgen.
G120E01HP
WARNUNG:
Bei der Handhabung von Bremsflüssigkeit vorsichtig vorgehen. Gelangt sie in die Augen, kann das Sehvermögen beeinträchtigt werden. Nur empfohlene Bremsflüssigkeit der Spezifikation DOT 3 oder DOT 4 aus einem versiegelten Behälter verwenden. Bremsflüssigkeitsdose oder -behälter dürfen nicht länger als unbedingt erforderlich offen bleiben. Andernfalls können Schmutz und Feuchtigkeit in die Bremsflüssigkeit gelangen, die das Bremssystem beschädigen und ungleichmäßigen Betrieb hervorrufen könnfen.
der Haut schwere Verletzungen verursachen. Personen mit Herzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, da der hohe Strom im Common Rail-System starke Magnetfelder erzeugt.

SELBSTHILFE
6-14
G130A01A-AST KUPPLUNGSFLÜSSIGKEITSSTANDÜberprüfen der Kupplungsflüssigkeit Flüssigkeitsverluste zeigen an, daß das Kupplungssystem eine undichte Stelle hat, die sofort überprüft und repariert werden muß.
G130A01HP
G140D01HP-GST
Überprüfen des Klima-Kompressor- riemens
G130B02A-ASTWechseln der Flüssigkeit
Eine DOT 3 oder DOT 4 entsprechende Bremsflüssigkeit muß verwendet werden. Der Behälterverschluß muß fest geschlossen werden, damit keine Verunreinigung durch Fremdpartikel oder Feuchtigkeit möglich ist.
HINWEIS:
Die Bremsflüssigkeit darf nicht durchFlüssigkeit auf Erdölbasis verunreinigt werden. Dies hat Beschädigungen der Dichtungen zur Folge.
WARNUNG:
Beim Umgang mit Bremsflüssigkeit vorsichtig vorgehen. Sollte Bremsflüssigkeit in die Augen gelangen, kann das Sehvermögen beelnträchtigt werden. Darüber hinaus wird der Lack des Fahrzeugs beschädigt, wenn Bremsflüssigkeit darauf gelangt und nicht sofort entfernt wird. G140A01A-AST
PFLEGE DER KLIMAANLAGE Sauberhalten des Kondensators Der Klimaanlagenkondensator (und Motor- kühler) muß in regelmäßigen Abständen auf Schmutz, tote Insekten, Blätter usw. überprüft werden. Solche Verunreinigungen können die max. Kühlwirkung beeinträchtigen. Die Schmutzansammlungen abbürsten oder vorsichtig abspritzen, um Biegungen der Kühllamellen zu vermeiden.
Vor dem Nachfüllen von Bremsflüssigkeit zuerstmöglichen Schmutz im Arbeitsbereich entfernen und dann den Flüssigkeitsbehälterdeckel abschrauben. Die empfohlene Flüssigkeit langsam in den Behälter gießen. Nicht zuviel Flüssigkeit einfüllen. Den Deckel vorsichtig auf den Behälter wieder aufsetzen und zudrehen.
G140D01HP-D
Spannrolle
Kurbelwellenriemenscheibe
Benzinmotor KOMP. (Kompressor)-Riemenscheibe
Die Kupplungsflüssigkeit muß beim Ausführen von anderen Arbeiten am Motor überprüft werden. Darüber hinaus muß das System zum gleichen Zeitpunkt auf undichte Stellen überprüft werden. Sicherstellen, daß sich der Kupplungsflüssigkeitsstand immer zwischen den Markierungen "MAX" und "MIN" auf dem Flüssigkeitsbehälter befindet. Falls erforderlich, Flüssigkeit nachfüllen. Große und schnelle

6-15
SELBSTHILFE
Zur Überprüfung des Lenkradspiels des Fahrzeug mit geradeaus gerichteten Rädern anhalten und das Lenkrad vorsichtig zu beiden Seiten bewegen. Dabei nur leichten Druck aufwenden und auf die Widerstandsänderungen achten, die die Grenze des Spiels kennzeichnen. Ist das Spiel größer als vorgesehen, muß es vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.

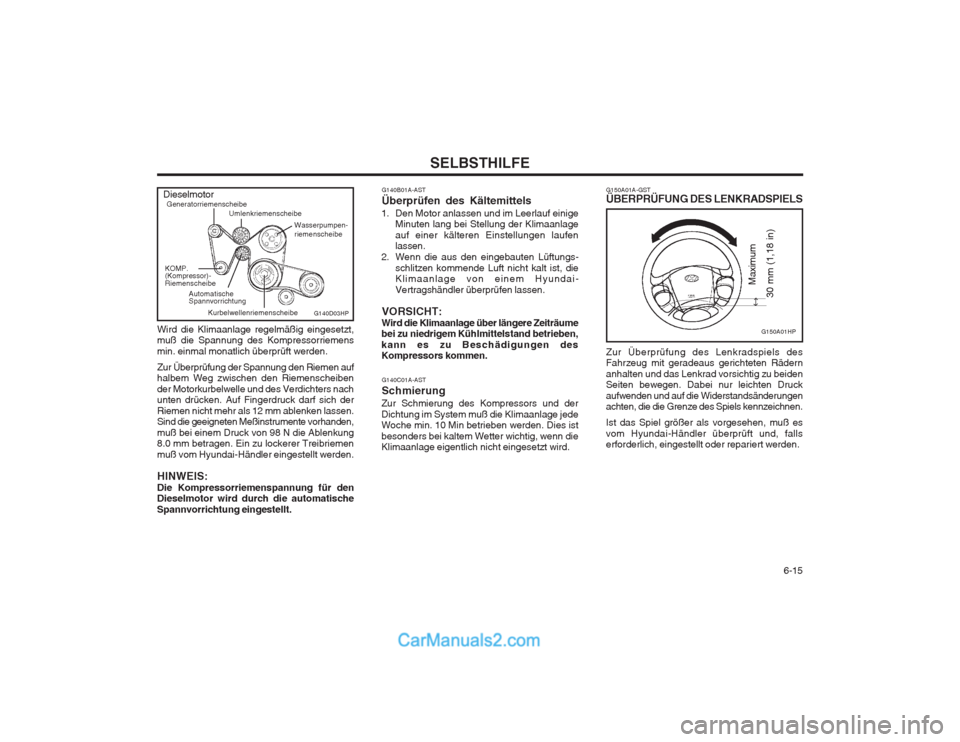

G150A01A-GST ÜBERPRÜFUNG DES LENKRADSPIELS
G140B01A-AST Überprüfen des Kältemittels
1. Den Motor anlassen und im Leerlauf einige Minuten lang bei Stellung der Klimaanlage auf einer kälteren Einstellungen laufen lassen.
2. Wenn die aus den eingebauten Lüftungs- schlitzen kommende Luft nicht kalt ist, dieKlimaanlage von einem Hyundai- Vertragshändler überprüfen lassen.
VORSICHT:
Wird die Klimaanlage über längere Zeiträume bei zu niedrigem Kühlmittelstand betrieben, kann es zu Beschädigungen des Kompressors kommen.
G140C01A-AST Schmierung
Zur Schmierung des Kompressors und der Dichtung im System muß die Klimaanlage jede Woche min. 10 Min betrieben werden. Dies ist besonders bei kaltem Wetter wichtig, wenn die Klimaanlage eigentlich nicht eingesetzt wird.
Wird die Klimaanlage regelmäßig eingesetzt, muß die Spannung des Kompressorriemens min. einmal monatlich überprüft werden. Zur Überprüfung der Spannung den Riemen auf halbem Weg zwischen den Riemenscheiben der Motorkurbelwelle und des Verdichters nach unten drücken. Auf Fingerdruck darf sich der Riemen nicht mehr als 12 mm ablenken lassen. Sind die geeigneten Meßinstrumente vorhanden, muß bei einem Druck von 98 N die Ablenkung 8.0 mm betragen. Ein zu lockerer Treibriemen muß vom Hyundai-Händler eingestellt werden. HINWEIS: Die Kompressorriemenspannung für den Dieselmotor wird durch die automatische Spannvorrichtung eingestellt.
Dieselmotor
G140D03HP
Generatorriemenscheibe Umlenkriemenscheibe
Wasserpumpen- riemenscheibe
KOMP. (Kompressor)- Riemenscheibe Automatische Spannvorrichtung
Kurbelwellenriemenscheibe
G150A01HP
Maximum
30 mm (1,18 in)

SELBSTHILFE

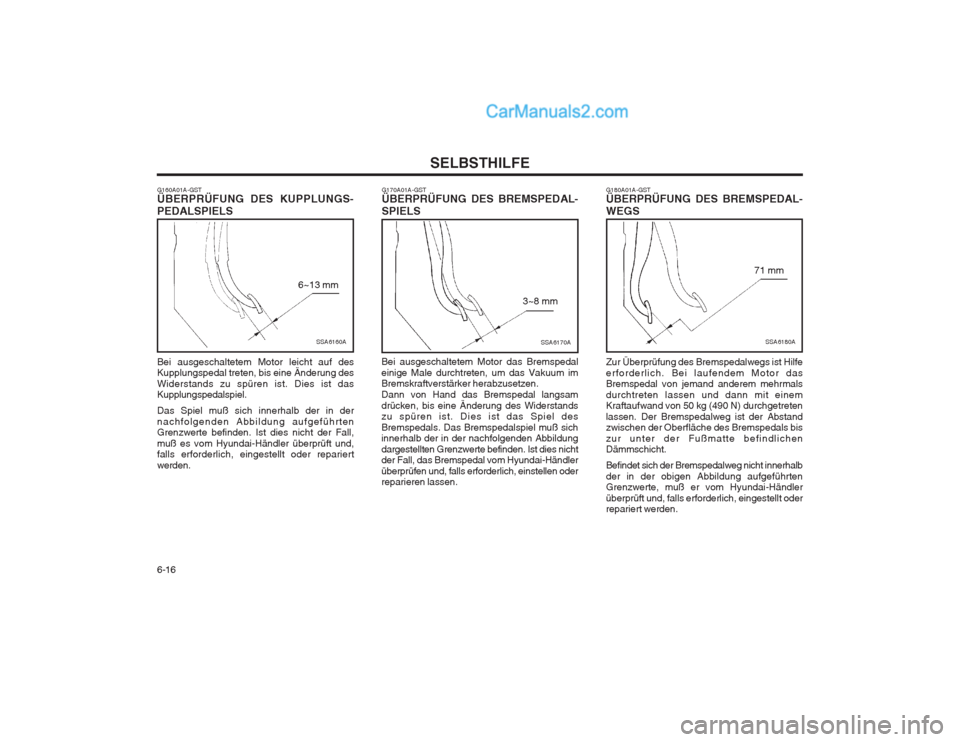

6-16 G170A01A-GST ÜBERPRÜFUNG DES BREMSPEDAL- SPIELS
SSA6170A
Bei ausgeschaltetem Motor das Bremspedal einige Male durchtreten, um das Vakuum im Bremskraftverstärker herabzusetzen. Dann von Hand das Bremspedal langsamdrücken, bis eine Änderung des Widerstands zu spüren ist. Dies ist das Spiel des Bremspedals. Das Bremspedalspiel muß sich innerhalb der in der nachfolgenden Abbildung dargestellten Grenzwerte befinden. Ist dies nicht der Fall, das Bremspedal vom Hyundai-Händler überprüfen und, falls erforderlich, einstellen oder reparieren lassen.
3~8 mm
G180A01A-GST ÜBERPRÜFUNG DES BREMSPEDAL- WEGS
SSA6180A
Zur Überprüfung des Bremspedalwegs ist Hilfe erforderlich. Bei laufendem Motor das Bremspedal von jemand anderem mehrmals durchtreten lassen und dann mit einem Kraftaufwand von 50 kg (490 N) durchgetreten lassen. Der Bremspedalweg ist der Abstand zwischen der Oberfläche des Bremspedals bis zur unter der Fußmatte befindlichen Dämmschicht. Befindet sich der Bremspedalweg nicht innerhalb der in der obigen Abbildung aufgeführten Grenzwerte, muß er vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
71 mm
G160A01A-GST ÜBERPRÜFUNG DES KUPPLUNGS- PEDALSPIELS
SSA6160A
Bei ausgeschaltetem Motor leicht auf des Kupplungspedal treten, bis eine Änderung des Widerstands zu spüren ist. Dies ist das Kupplungspedalspiel. Das Spiel muß sich innerhalb der in der nachfolgenden Abbildung aufgeführten Grenzwerte befinden. Ist dies nicht der Fall, muß es vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
6~13 mm

6-17
SELBSTHILFE
der zuviel Strom aufnimmt.) Ist eine Sicherung durchgebrannt, die Ursache von einem Hyun- dai-Händler bestimmen, das System reparieren und die Schmelzsicherung auswechseln lassen. Die Schmelzsicherungen befinden sich in einer Halterung in direkter Nähe der Batterie und können dort leicht überprüft werden. VORSICHT: Beim Auswechseln einer Schmelzsicherung grundsätzlich eine neue Schmelzsicherung mit demselben oder einem niedrigeren Stromnennwert verwenden. Niemals ein Drahtstück oder eine Schmelzsicherung mit einem höheren Stromstärke-Nennwert ver- wenden. Andernfalls kann es zu schweren Beschädigungen und Brandrisiko kommen.
G200B01HP-GSTAuswechslung von Sicherungen

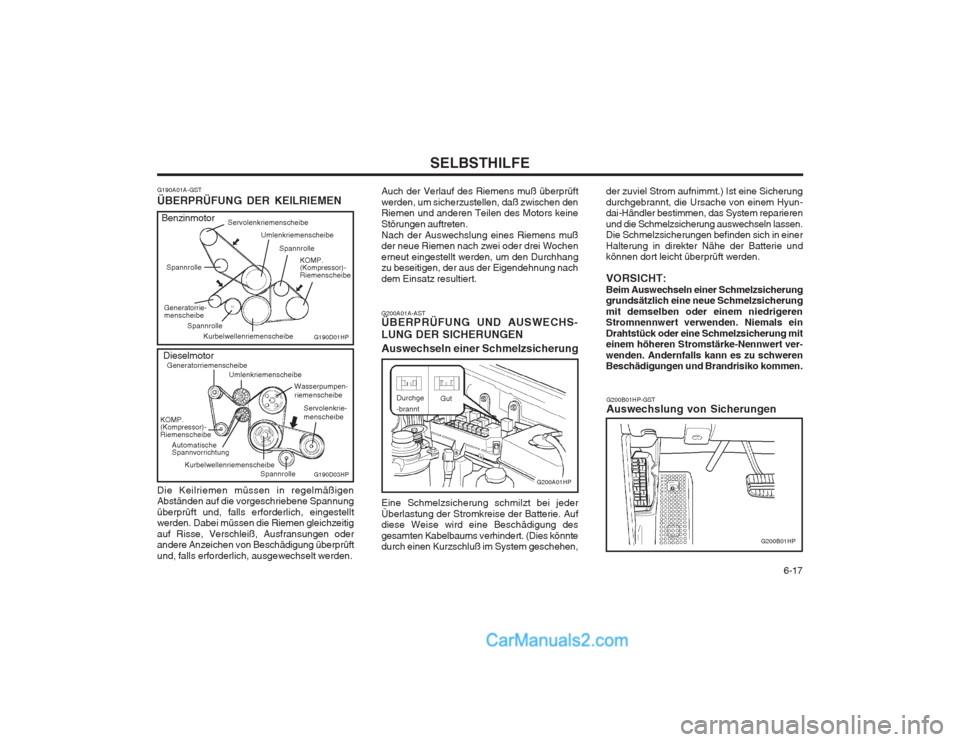

G200A01A-AST ÜBERPRÜFUNG UND AUSWECHS- LUNG DER SICHERUNGEN Auswechseln einer Schmelzsicherung Eine Schmelzsicherung schmilzt bei jeder Überlastung der Stromkreise der Batterie. Auf diese Weise wird eine Beschädigung des gesamten Kabelbaums verhindert. (Dies könnte durch einen Kurzschluß im System geschehen,
G200A01HP
Durchge -brannt
Gut
G200B01HP
Auch der Verlauf des Riemens muß überprüft werden, um sicherzustellen, daß zwischen den Riemen und anderen Teilen des Motors keine Störungen auftreten.Nach der Auswechslung eines Riemens muß der neue Riemen nach zwei oder drei Wochen erneut eingestellt werden, um den Durchhang zu beseitigen, der aus der Eigendehnung nach dem Einsatz resultiert.G190A01A-GST ÜBERPRÜFUNG DER KEILRIEMEN Die Keilriemen müssen in regelmäßigen Abständen auf die vorgeschriebene Spannung überprüft und, falls erforderlich, eingestellt werden. Dabei müssen die Riemen gleichzeitig auf Risse, Verschleiß, Ausfransungen oder andere Anzeichen von Beschädigung überprüft und, falls erforderlich, ausgewechselt werden.
G190D01HP
Kurbelwellenriemenscheibe
Generatorrie- menscheibe Servolenkriemenscheibe
Umlenkriemenscheibe
Spannrolle
KOMP. (Kompressor)- Riemenscheibe
Benzinmotor
Dieselmotor
G190D03HP
Generatorriemenscheibe
Umlenkriemenscheibe
Wasserpumpen- riemenscheibe
KOMP. (Kompressor)- Riemenscheibe Automatische Spannvorrichtung
Kurbelwellenriemenscheibe
Spannrolle
Spannrolle
Spannrolle
Servolenkrie- menscheibe
