2004 Hyundai Terracan Betriebsanleitung (in German)

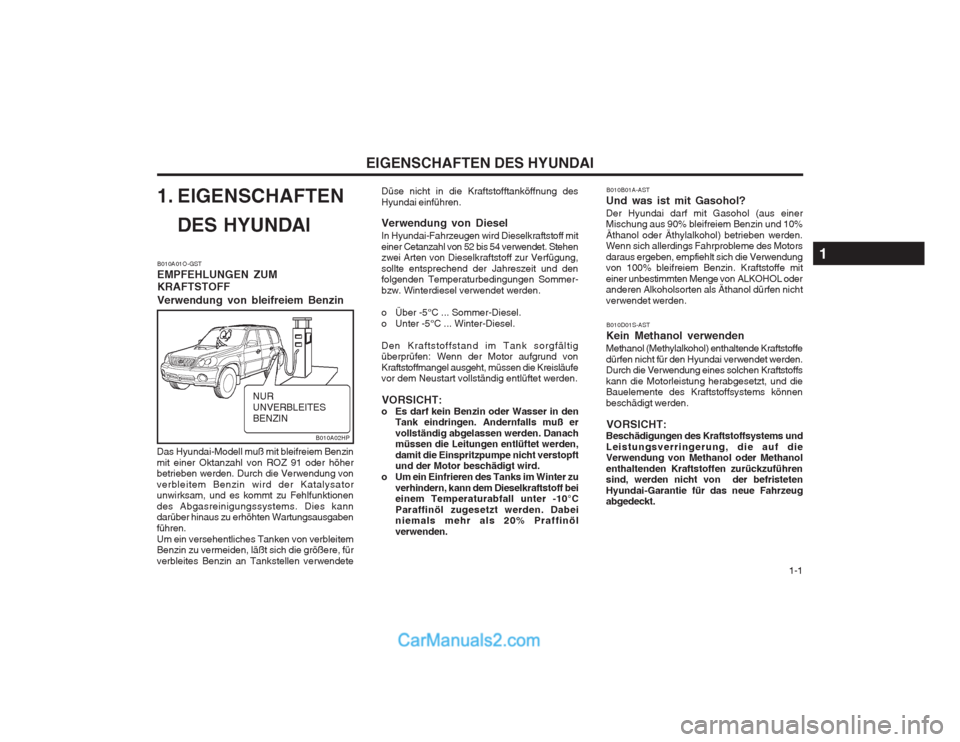

1-1
EIGENSCHAFTEN DES HYUNDAI
1. EIGENSCHAFTEN DES HYUNDAI
B010A01O-GST EMPFEHLUNGEN ZUMKRAFTSTOFF Verwendung von bleifreiem Benzin
Das Hyundai-Modell muß mit bleifreiem Benzin mit einer Oktanzahl von ROZ 91 oder höher betrieben werden. Durch die Verwendung von verbleitem Benzin wird der Katalysator unwirksam, und es kommt zu Fehlfunktionen des Abgasreinigungssystems. Dies kann darüber hinaus zu erhöhten Wartungsausgaben führen.Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßt sich die größere, für verbleites Benzin an Tankstellen verwendete B010B01A-AST
Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiem Benzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Motors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit
einer unbestimmten Menge von ALKOHOL oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.
B010D01S-AST
Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundai verwendet werden. Durch die Verwendung eines solchen Kraftstoffs kann die Motorleistung herabgesetzt, und die Bauelemente des Kraftstoffsystems können beschädigt werden.
VORSICHT:
Beschädigungen des Kraftstoffsystems undLeistungsverringerung, die auf die Verwendung von Methanol oder Methanol enthaltenden Kraftstoffen zurückzuführen sind, werden nicht von der befristeten Hyundai-Garantie für das neue Fahrzeug abgedeckt.
Düse nicht in die Kraftstofftanköffnung des Hyundai einführen. Verwendung von Diesel In Hyundai-Fahrzeugen wird Dieselkraftstoff mit einer Cetanzahl von 52 bis 54 verwendet. Stehen zwei Arten von Dieselkraftstoff zur Verfügung, sollte entsprechend der Jahreszeit und den folgenden Temperaturbedingungen Sommer- bzw. Winterdiesel verwendet werden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrund von Kraftstoffmangel ausgeht, müssen die Kreisläufe vor dem Neustart vollständig entlüftet werden.
VORSICHT:
o Es darf kein Benzin oder Wasser in den Tank eindringen. Andernfalls muß er vollständig abgelassen werden. Danach müssen die Leitungen entlüftet werden, damit die Einspritzpumpe nicht verstopft und der Motor beschädigt wird.
o Um ein Einfrieren des Tanks im Winter zu verhindern, kann dem Dieselkraftstoff beieinem Temperaturabfall unter -10°C Paraffinöl zugesetzt werden. Dabei niemals mehr als 20% Praffinöl verwenden.
B010A02HP
NUR UNVERBLEITESBENZIN
1

EIGENSCHAFTEN DES HYUNDAI

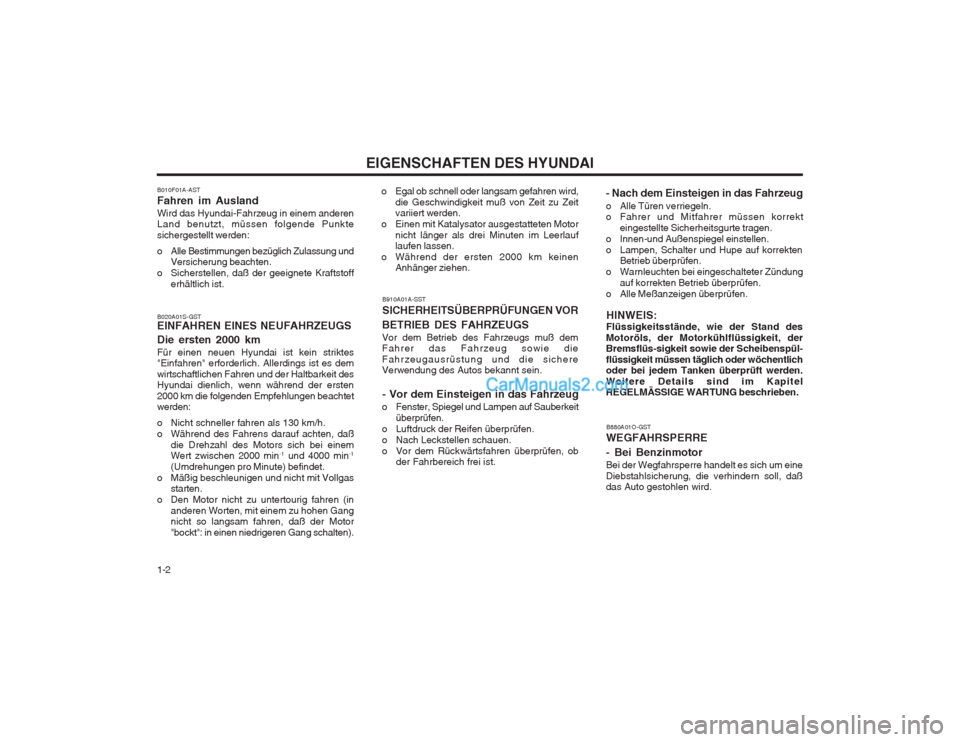

1-2 B880A01O-GST
WEGFAHRSPERRE - Bei Benzinmotor Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, die verhindern soll, daß das Auto gestohlen wird.
B020A01S-GST EINFAHREN EINES NEUFAHRZEUGS Die ersten 2000 km Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000 km die folgenden Empfehlungen beachtet werden:
o Nicht schneller fahren als 130 km/h.
o Während des Fahrens darauf achten, daß
die Drehzahl des Motors sich bei einem Wert zwischen 2000 min -1
und 4000 min -1
(Umdrehungen pro Minute) befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, mit einem zu hohen Gangnicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gang schalten).
B010F01A-AST Fahren im AuslandWird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssen folgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich Zulassung und
Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist. o Egal ob schnell oder langsam gefahren wird,
die Geschwindigkeit muß von Zeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatteten Motor
nicht länger als drei Minuten im Leerlauflaufen lassen.
o Während der ersten 2000 km keinen Anhänger ziehen.
B910A01A-SST
SICHERHEITSÜBERPRÜFUNGEN VOR
BETRIEB DES FAHRZEUGS Vor dem Betrieb des Fahrzeugs muß dem Fahrer das Fahrzeug sowie die Fahrzeugausrüstung und die sichere Verwendung des Autos bekannt sein.
- Vor dem Einsteigen in das Fahrzeug
o Fenster, Spiegel und Lampen auf Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich frei ist. - Nach dem Einsteigen in das Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt
eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf korrekten Betrieb überprüfen.
o Warnleuchten bei eingeschalteter Zündung auf korrekten Betrieb überprüfen.
o Alle Meßanzeigen überprüfen.
HINWEIS:
Flüssigkeitsstände, wie der Stand des
Motoröls, der Motorkühlflüssigkeit, der Bremsflüs-sigkeit sowie der Scheibenspül- flüssigkeit müssen täglich oder wöchentlich oder bei jedem Tanken überprüft werden. Weitere Details sind im Kapitel REGELMÄSSIGE WARTUNG beschrieben.

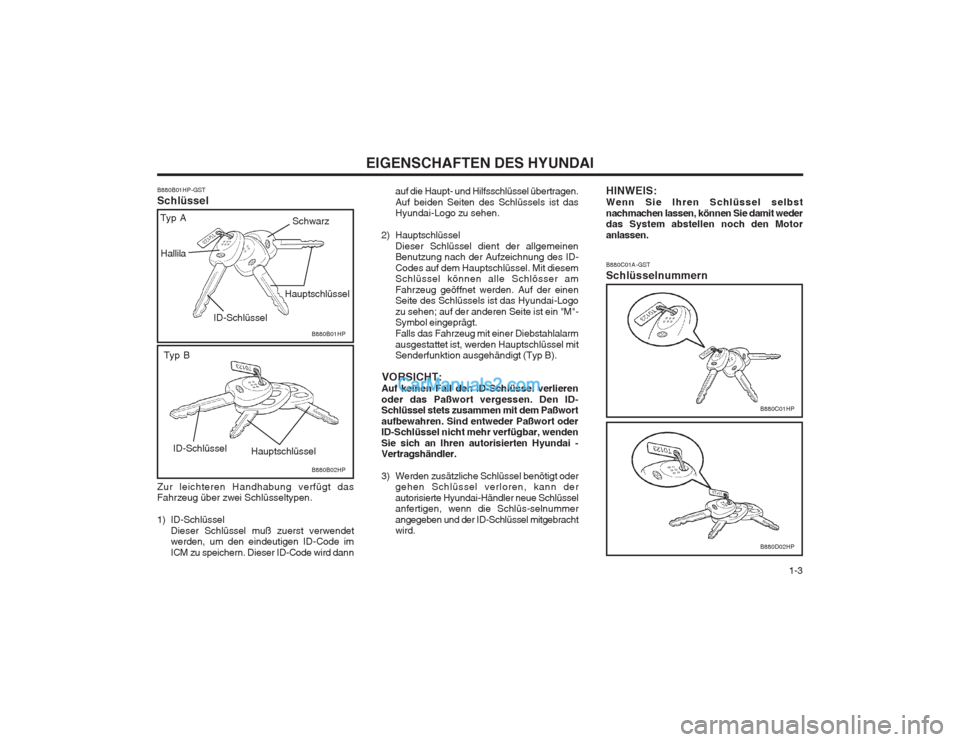

1-3
EIGENSCHAFTEN DES HYUNDAI
B880B01HP-GST Schlüssel Zur leichteren Handhabung verfügt das Fahrzeug über zwei Schlüsseltypen.
1) ID-Schlüssel Dieser Schlüssel muß zuerst verwendet werden, um den eindeutigen ID-Code im ICM zu speichern. Dieser ID-Code wird dann B880B01HP
B880B02HP
Hallila
ID-Schlüssel
ID-Schlüssel Hauptschlüssel
Hauptschlüssel
Typ B
Schwarz
Typ A
B880C01A-GST Schlüsselnummern
HINWEIS: Wenn Sie Ihren Schlüssel selbstnachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen.
B880C01HP
B880D02HP
auf die Haupt- und Hilfsschlüssel übertragen. Auf beiden Seiten des Schlüssels ist das Hyundai-Logo zu sehen.
2) Hauptschlüssel Dieser Schlüssel dient der allgemeinenBenutzung nach der Aufzeichnung des ID- Codes auf dem Hauptschlüssel. Mit diesem Schlüssel können alle Schlösser am Fahrzeug geöffnet werden. Auf der einen Seite des Schlüssels ist das Hyundai-Logo zu sehen; auf der anderen Seite ist ein "M"- Symbol eingeprägt. Falls das Fahrzeug mit einer Diebstahlalarmausgestattet ist, werden Hauptschlüssel mit Senderfunktion ausgehändigt (Typ B).
VORSICHT:
Auf keinen Fall den ID-Schlüssel verlieren oder das Paßwort vergessen. Den ID- Schlüssel stets zusammen mit dem Paßwort aufbewahren. Sind entweder Paßwort oder ID-Schlüssel nicht mehr verfügbar, wenden Sie sich an Ihren autorisierten Hyundai - Vertragshändler.
3) Werden zusätzliche Schlüssel benötigt oder gehen Schlüssel verloren, kann der autorisierte Hyundai-Händler neue Schlüssel anfertigen, wenn die Schlüs-selnummer angegeben und der ID-Schlüssel mitgebracht wird.

EIGENSCHAFTEN DES HYUNDAI

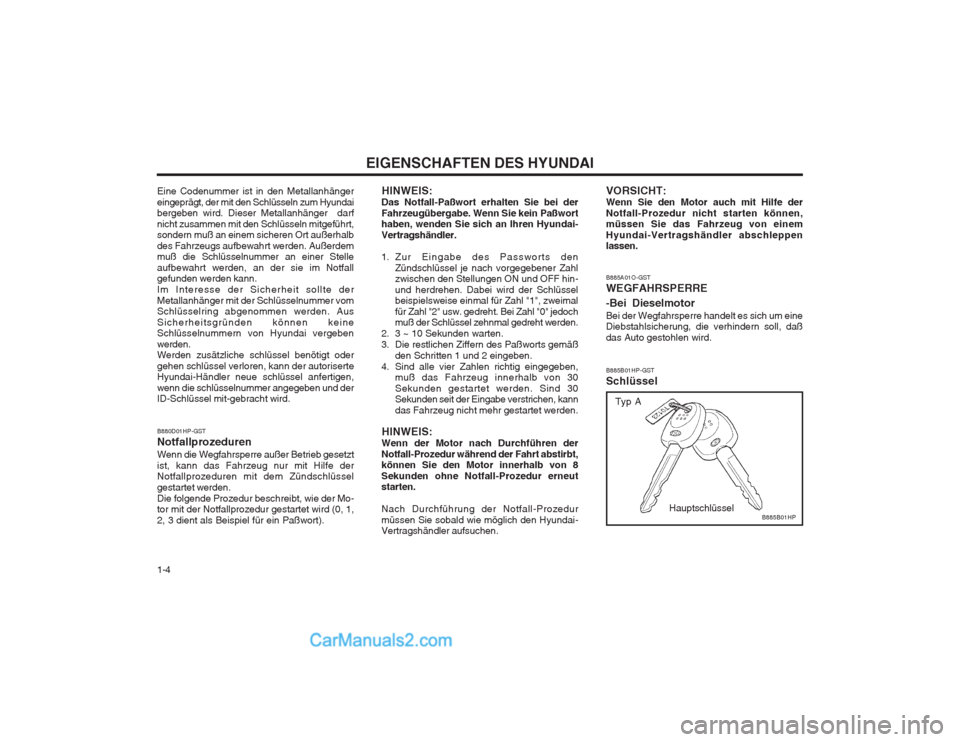

1-4 HINWEIS:
Das Notfall-Paßwort erhalten Sie bei der Fahrzeugübergabe. Wenn Sie kein Paßwort haben, wenden Sie sich an Ihren Hyundai- Vertragshändler.
1. Zur Eingabe des Passworts den Zündschlüssel je nach vorgegebener Zahl zwischen den Stellungen ON und OFF hin- und herdrehen. Dabei wird der Schlüssel beispielsweise einmal für Zahl "1", zweimal für Zahl "2" usw. gedreht. Bei Zahl "0" jedoch muß der Schlüssel zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts gemäß den Schritten 1 und 2 eingeben.
4. Sind alle vier Zahlen richtig eingegeben, muß das Fahrzeug innerhalb von 30Sekunden gestartet werden. Sind 30 Sekunden seit der Eingabe verstrichen, kann das Fahrzeug nicht mehr gestartet werden.
HINWEIS:
Wenn der Motor nach Durchführen derNotfall-Prozedur während der Fahrt abstirbt, können Sie den Motor innerhalb von 8 Sekunden ohne Notfall-Prozedur erneut starten. Nach Durchführung der Notfall-Prozedur müssen Sie sobald wie möglich den Hyundai- Vertragshändler aufsuchen. VORSICHT: Wenn Sie den Motor auch mit Hilfe derNotfall-Prozedur nicht starten können, müssen Sie das Fahrzeug von einem Hyundai-Vertragshändler abschleppen lassen.
Hauptschlüssel
B885A01O-GST WEGFAHRSPERRE -Bei Dieselmotor Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, die verhindern soll, daß das Auto gestohlen wird. B885B01HP-GST Schlüssel
B885B01HP
Typ A
Eine Codenummer ist in den Metallanhänger eingeprägt, der mit den Schlüsseln zum Hyundai bergeben wird. Dieser Metallanhänger darf nicht zusammen mit den Schlüsseln mitgeführt, sondern muß an einem sicheren Ort außerhalb des Fahrzeugs aufbewahrt werden. Außerdem muß die Schlüsselnummer an einer Stelle aufbewahrt werden, an der sie im Notfall gefunden werden kann. Im Interesse der Sicherheit sollte derMetallanhänger mit der Schlüsselnummer vom Schlüsselring abgenommen werden. Aus Sicherheitsgründen können keine Schlüsselnummern von Hyundai vergeben werden. Werden zusätzliche schlüssel benötigt oder gehen schlüssel verloren, kann der autoriserte Hyundai-Händler neue schlüssel anfertigen, wenn die schlüsselnummer angegeben und der ID-Schlüssel mit-gebracht wird. B880D01HP-GST NotfallprozedurenWenn die Wegfahrsperre außer Betrieb gesetzt ist, kann das Fahrzeug nur mit Hilfe der Notfallprozeduren mit dem Zündschlüssel gestartet werden.Die folgende Prozedur beschreibt, wie der Mo- tor mit der Notfallprozedur gestartet wird (0, 1, 2, 3 dient als Beispiel für ein Paßwort).

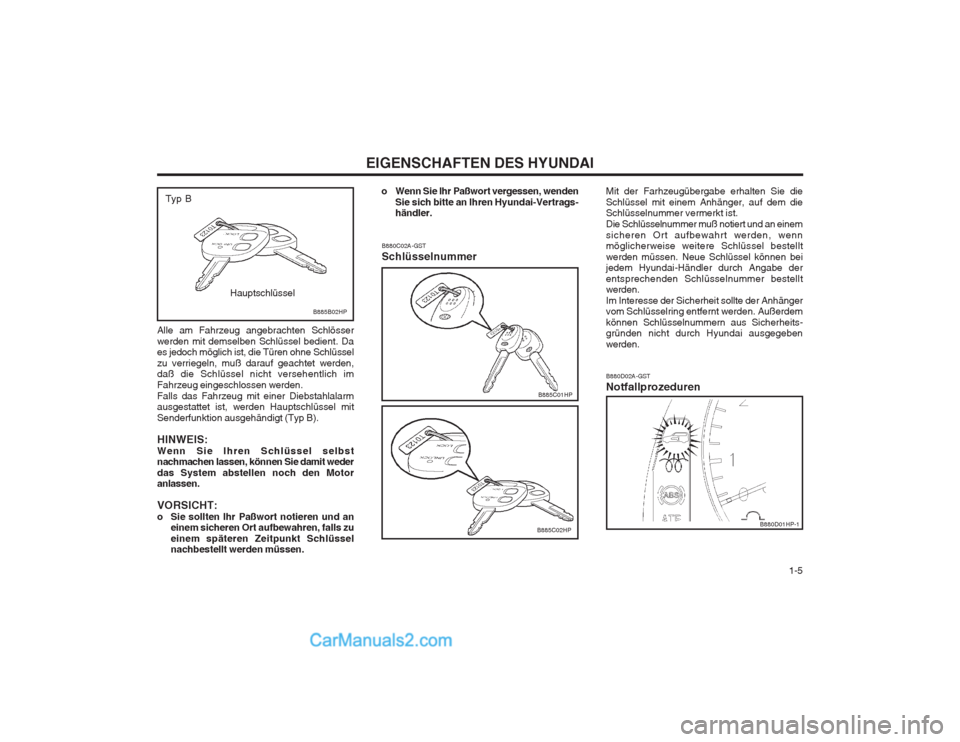

1-5
EIGENSCHAFTEN DES HYUNDAI
Alle am Fahrzeug angebrachten Schlösser werden mit demselben Schlüssel bedient. Da es jedoch möglich ist, die Türen ohne Schlüssel zu verriegeln, muß darauf geachtet werden, daß die Schlüssel nicht versehentlich im Fahrzeug eingeschlossen werden.Falls das Fahrzeug mit einer Diebstahlalarm ausgestattet ist, werden Hauptschlüssel mit Senderfunktion ausgehändigt (Typ B). HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen. VORSICHT:
o Sie sollten Ihr Paßwort notieren und an einem sicheren Ort aufbewahren, falls zueinem späteren Zeitpunkt Schlüssel nachbestellt werden müssen.
B885B02HP
Typ B
Hauptschlüssel
B880D02A-GST Notfallprozeduren
B880C02A-GSTSchlüsselnummer
o Wenn Sie Ihr Paßwort vergessen, wenden
Sie sich bitte an Ihren Hyundai-Vertrags- händler.
B885C01HP
B885C02HP
Mit der Farhzeugübergabe erhalten Sie die Schlüssel mit einem Anhänger, auf dem die Schlüsselnummer vermerkt ist. Die Schlüsselnummer muß notiert und an einemsicheren Ort aufbewahrt werden, wenn möglicherweise weitere Schlüssel bestellt werden müssen. Neue Schlüssel können bei jedem Hyundai-Händler durch Angabe der entsprechenden Schlüsselnummer bestellt werden. Im Interesse der Sicherheit sollte der Anhänger vom Schlüsselring entfernt werden. Außerdem können Schlüsselnummern aus Sicherheits- gründen nicht durch Hyundai ausgegeben werden. B880D01HP-1

EIGENSCHAFTEN DES HYUNDAI

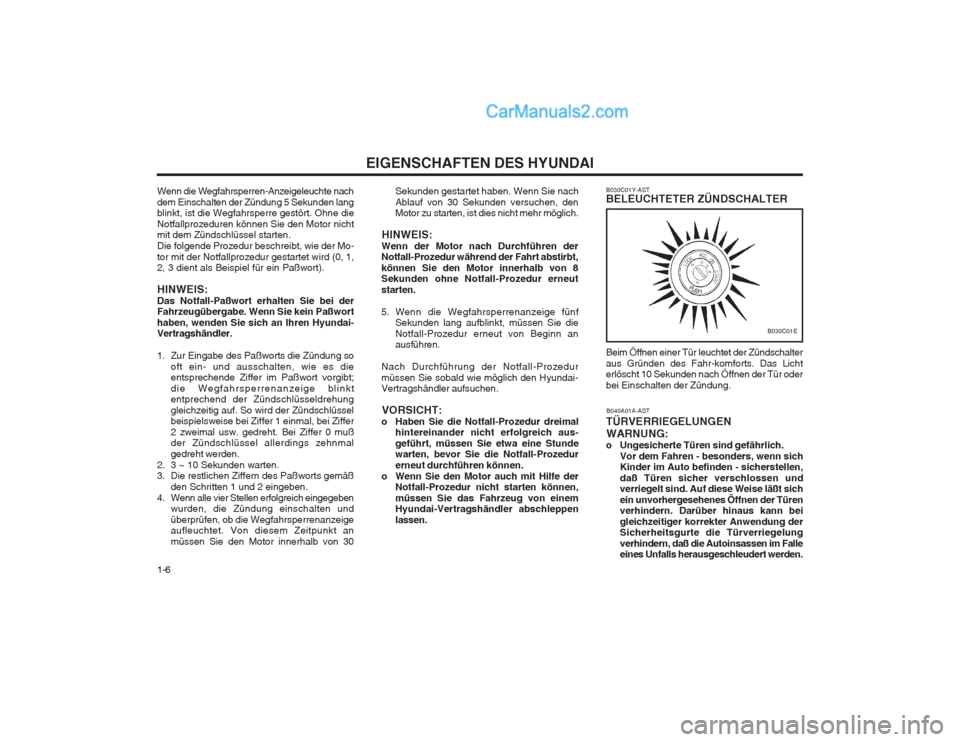

1-6 Sekunden gestartet haben. Wenn Sie nach Ablauf von 30 Sekunden versuchen, den Motor zu starten, ist dies nicht mehr möglich.
HINWEIS:
Wenn der Motor nach Durchführen derNotfall-Prozedur während der Fahrt abstirbt, können Sie den Motor innerhalb von 8 Sekunden ohne Notfall-Prozedur erneut starten.
5. Wenn die Wegfahrsperrenanzeige fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedur erneut von Beginn an ausführen.
Nach Durchführung der Notfall-Prozedur müssen Sie sobald wie möglich den Hyundai- Vertragshändler aufsuchen.
VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nicht erfolgreich aus- geführt, müssen Sie etwa eine Stunde warten, bevor Sie die Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nicht starten können,müssen Sie das Fahrzeug von einem Hyundai-Vertragshändler abschleppen lassen. B040A01A-AST
TÜRVERRIEGELUNGEN
WARNUNG:
o Ungesicherte Türen sind gefährlich.
Vor dem Fahren - besonders, wenn sich Kinder im Auto befinden - sicherstellen, daß Türen sicher verschlossen und verriegelt sind. Auf diese Weise läßt sich ein unvorhergesehenes Öffnen der Türen verhindern. Darüber hinaus kann bei gleichzeitiger korrekter Anwendung der Sicherheitsgurte die Türverriegelung verhindern, daß die Autoinsassen im Falle eines Unfalls herausgeschleudert werden.
B030C01Y-AST BELEUCHTETER ZÜNDSCHALTER Beim Öffnen einer Tür leuchtet der Zündschalter aus Gründen des Fahr-komforts. Das Licht erlöscht 10 Sekunden nach Öffnen der Tür oder bei Einschalten der Zündung.
B030C01E
Wenn die Wegfahrsperren-Anzeigeleuchte nach dem Einschalten der Zündung 5 Sekunden lang blinkt, ist die Wegfahrsperre gestört. Ohne die Notfallprozeduren können Sie den Motor nicht mit dem Zündschlüssel starten. Die folgende Prozedur beschreibt, wie der Mo-tor mit der Notfallprozedur gestartet wird (0, 1, 2, 3 dient als Beispiel für ein Paßwort). HINWEIS: Das Notfall-Paßwort erhalten Sie bei der Fahrzeugübergabe. Wenn Sie kein Paßwort haben, wenden Sie sich an Ihren Hyundai- Vertragshändler.
1. Zur Eingabe des Paßworts die Zündung so
oft ein- und ausschalten, wie es die entsprechende Ziffer im Paßwort vorgibt; die Wegfahrsperrenanzeige blinkt entprechend der Zündschlüsseldrehung gleichzeitig auf. So wird der Zündschlüssel beispielsweise bei Ziffer 1 einmal, bei Ziffer 2 zweimal usw. gedreht. Bei Ziffer 0 muß der Zündschlüssel allerdings zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts gemäß den Schritten 1 und 2 eingeben.
4. Wenn alle vier Stellen erfolgreich eingegeben wurden, die Zündung einschalten und überprüfen, ob die Wegfahrsperrenanzeige aufleuchtet. Von diesem Zeitpunkt an müssen Sie den Motor innerhalb von 30

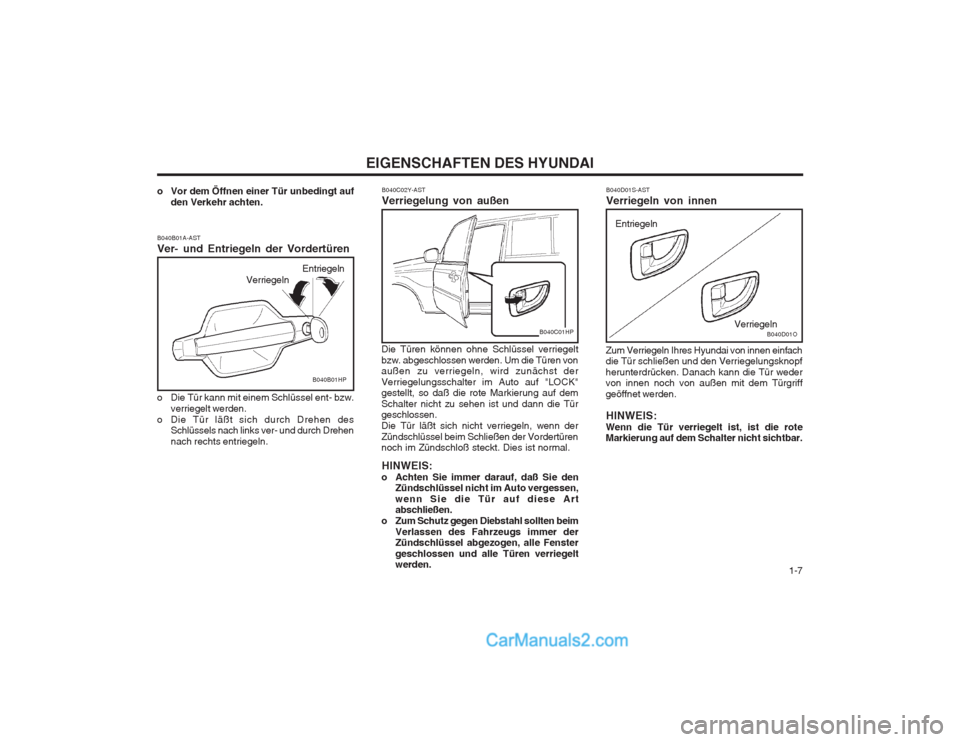

1-7
EIGENSCHAFTEN DES HYUNDAI
Verriegeln Entriegeln
B040B01HP
o Vor dem Öffnen einer Tür unbedingt auf
den Verkehr achten.
B040B01A-AST Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des Schlüssels nach links ver- und durch Drehen nach rechts entriegeln. B040C02Y-AST Verriegelung von außen
Die Türen können ohne Schlüssel verriegelt bzw. abgeschlossen werden. Um die Türen von außen zu verriegeln, wird zunächst der Verriegelungsschalter im Auto auf "LOCK" gestellt, so daß die rote Markierung auf dem Schalter nicht zu sehen ist und dann die Tür geschlossen. Die Tür läßt sich nicht verriegeln, wenn derZündschlüssel beim Schließen der Vordertüren noch im Zündschloß steckt. Dies ist normal. HINWEIS:
o Achten Sie immer darauf, daß Sie den Zündschlüssel nicht im Auto vergessen, wenn Sie die Tür auf diese Art abschließen.
o Zum Schutz gegen Diebstahl sollten beim
Verlassen des Fahrzeugs immer derZündschlüssel abgezogen, alle Fenster geschlossen und alle Türen verriegelt werden.
B040C01HP
B040D01S-AST Verriegeln von innen
Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen und den Verriegelungsknopf herunterdrücken. Danach kann die Tür weder von innen noch von außen mit dem Türgriff geöffnet werden. HINWEIS:
Wenn die Tür verriegelt ist, ist die rote Markierung auf dem Schalter nicht sichtbar. Verriegeln
Entriegeln
B040D01O

EIGENSCHAFTEN DES HYUNDAI

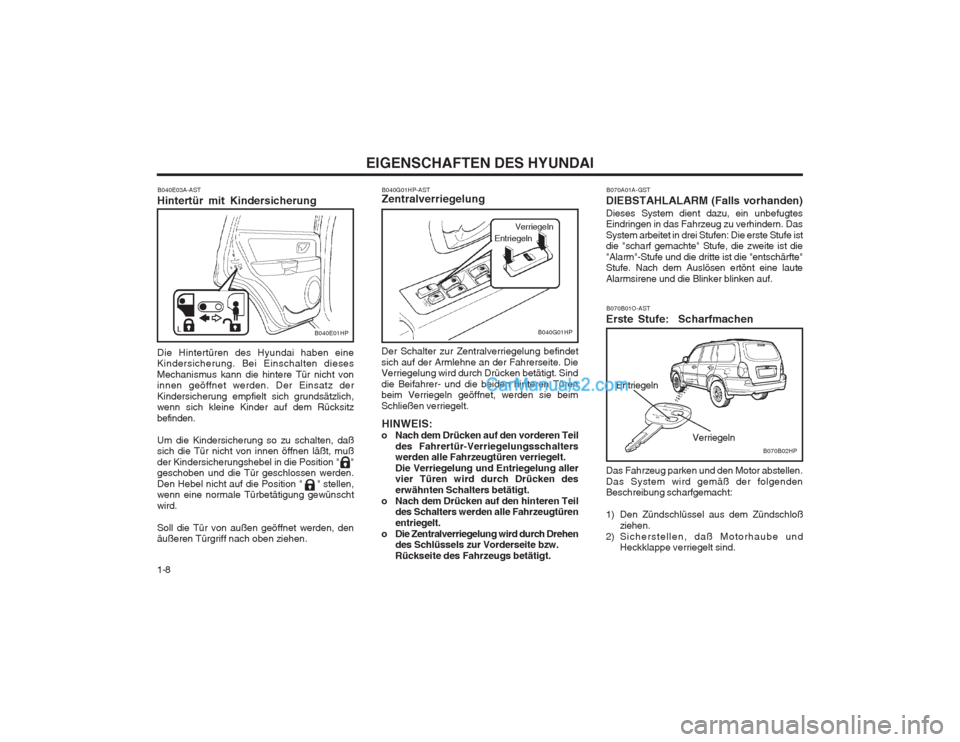

1-8
B070B01O-AST
Erste Stufe: Scharfmachen
Entriegeln
Das Fahrzeug parken und den Motor abstellen. Das System wird gemäß der folgenden Beschreibung scharfgemacht:
1) Den Zündschlüssel aus dem Zündschloß ziehen.
2) Sicherstellen, daß Motorhaube und Heckklappe verriegelt sind. Verriegeln
B040G01HP-AST Zentralverriegelung
Der Schalter zur Zentralverriegelung befindet sich auf der Armlehne an der Fahrerseite. Die Verriegelung wird durch Drücken betätigt. Sind die Beifahrer- und die beiden hinteren Türen beim Verriegeln geöffnet, werden sie beim Schließen verriegelt.
HINWEIS:
o Nach dem Drücken auf den vorderen Teil des Fahrertür-Verriegelungsschalters
werden alle Fahrzeugtüren verriegelt. Die Verriegelung und Entriegelung aller vier Türen wird durch Drücken des erwähnten Schalters betätigt.
o Nach dem Drücken auf den hinteren Teil des Schalters werden alle Fahrzeugtürenentriegelt.
o Die Zentralverriegelung wird durch Drehen des Schlüssels zur Vorderseite bzw.Rückseite des Fahrzeugs betätigt.
B040G01HP
Verriegeln
Entriegeln B070A01A-GST
DIEBSTAHLALARM (Falls vorhanden)
Dieses System dient dazu, ein unbefugtes
Eindringen in das Fahrzeug zu verhindern. Das System arbeitet in drei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, die zweite ist die "Alarm"-Stufe und die dritte ist die "entschärfte" Stufe. Nach dem Auslösen ertönt eine laute Alarmsirene und die Blinker blinken auf.
B070B02HP
B040E03A-AST
Hintertür mit Kindersicherung Die Hintertüren des Hyundai haben eine Kindersicherung. Bei Einschalten dieses Mechanismus kann die hintere Tür nicht von innen geöffnet werden. Der Einsatz der Kindersicherung empfielt sich grundsätzlich, wenn sich kleine Kinder auf dem Rücksitz befinden. Um die Kindersicherung so zu schalten, daß sich die Tür nicht von innen öffnen läßt, muß der Kindersicherungshebel in die Position " " geschoben und die Tür geschlossen werden. Den Hebel nicht auf die Position " " stellen, wenn eine normale Türbetätigung gewünscht wird. Soll die Tür von außen geöffnet werden, den äußeren Türgriff nach oben ziehen.
B040E01HP
