EIGENSCHAFTEN DES HYUNDAI

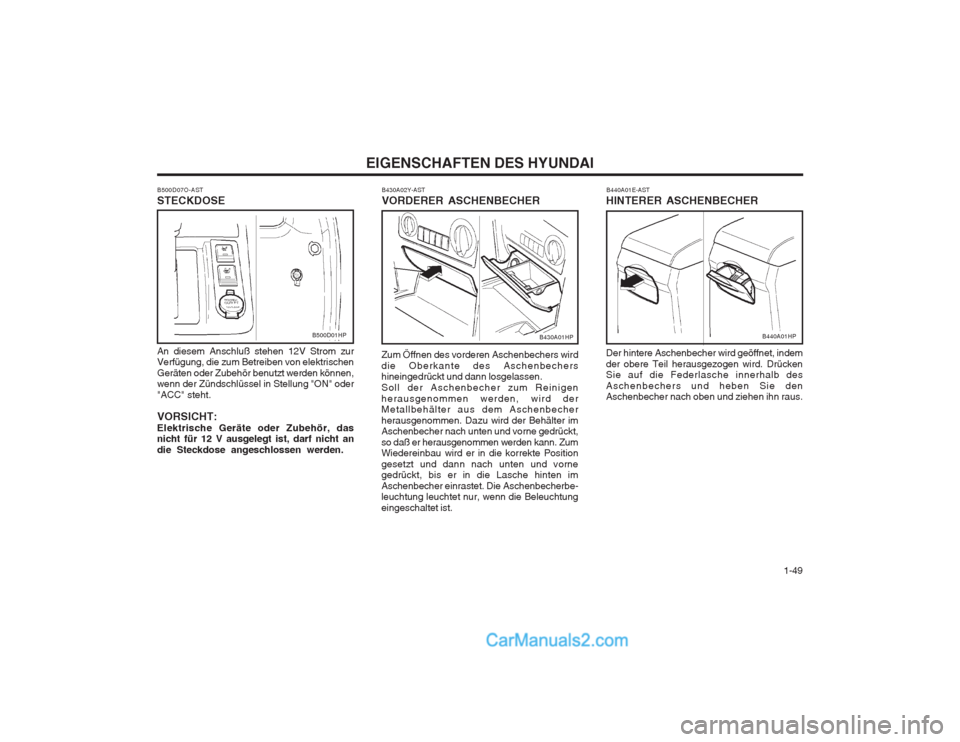

B500D07O-AST STECKDOSE An diesem Anschluß stehen 12V Strom zur Verfügung, die zum Betreiben von elektrischen Geräten oder Zubehör benutzt werden können, wenn der Zündschlüssel in Stellung "ON" oder "ACC" steht. VORSICHT: Elektrische Geräte oder Zubehör, das nicht für 12 V ausgelegt ist, darf nicht an die Steckdose angeschlossen werden.
B500D01HPB430A01HP
B430A02Y-AST VORDERER ASCHENBECHER
Zum Öffnen des vorderen Aschenbechers wird die Oberkante des Aschenbechers hineingedrückt und dann losgelassen. Soll der Aschenbecher zum Reinigenherausgenommen werden, wird der Metallbehälter aus dem Aschenbecher herausgenommen. Dazu wird der Behälter im Aschenbecher nach unten und vorne gedrückt, so daß er herausgenommen werden kann. Zum Wiedereinbau wird er in die korrekte Position gesetzt und dann nach unten und vorne gedrückt, bis er in die Lasche hinten im Aschenbecher einrastet. Die Aschenbecherbe- leuchtung leuchtet nur, wenn die Beleuchtung eingeschaltet ist. B440A01E-AST
HINTERER ASCHENBECHER
B440A01HP
Der hintere Aschenbecher wird geöffnet, indem der obere Teil herausgezogen wird. Drücken Sie auf die Federlasche innerhalb des Aschenbechers und heben Sie den Aschenbecher nach oben und ziehen ihn raus.

EIGENSCHAFTEN DES HYUNDAI
1-50
B470A01HP

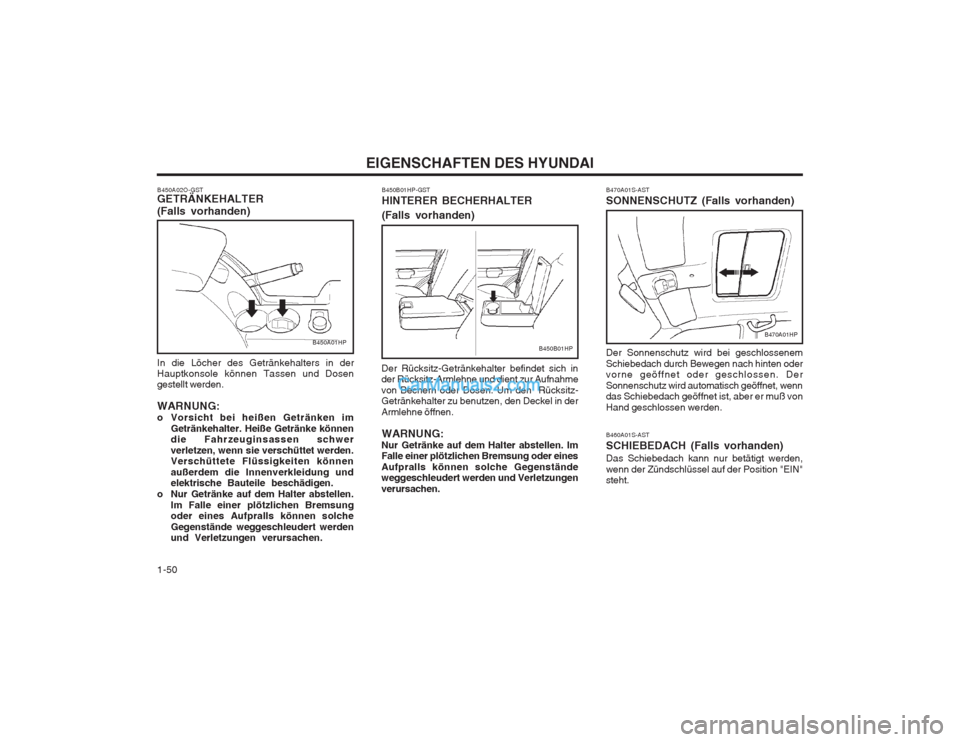

B470A01S-AST SONNENSCHUTZ (Falls vorhanden) Der Sonnenschutz wird bei geschlossenem Schiebedach durch Bewegen nach hinten oder vorne geöffnet oder geschlossen. Der Sonnenschutz wird automatisch geöffnet, wenn das Schiebedach geöffnet ist, aber er muß von Hand geschlossen werden. B460A01S-AST SCHIEBEDACH (Falls vorhanden)Das Schiebedach kann nur betätigt werden, wenn der Zündschlüssel auf der Position "EIN" steht.
B450B01HP
B450B01HP-GST HINTERER BECHERHALTER
(Falls vorhanden)
Der Rücksitz-Getränkehalter befindet sich in der Rücksitz-Armlehne und dient zur Aufnahme von Bechern oder Dosen. Um den Rücksitz- Getränkehalter zu benutzen, den Deckel in der Armlehne öffnen. WARNUNG:
Nur Getränke auf dem Halter abstellen. Im Falle einer plötzlichen Bremsung oder eines Aufpralls können solche Gegenstände weggeschleudert werden und Verletzungen verursachen.
In die Löcher des Getränkehalters in der Hauptkonsole können Tassen und Dosengestellt werden. WARNUNG:
o Vorsicht bei heißen Getränken im
Getränkehalter. Heiße Getränke können die Fahrzeuginsassen schwer verletzen, wenn sie verschüttet werden. Verschüttete Flüssigkeiten können außerdem die Innenverkleidung und elektrische Bauteile beschädigen.
o Nur Getränke auf dem Halter abstellen. Im Falle einer plötzlichen Bremsungoder eines Aufpralls können solche Gegenstände weggeschleudert werden und Verletzungen verursachen.
B450A02O-GST GETRÄNKEHALTER (Falls vorhanden)
B450A01HP

1-51
EIGENSCHAFTEN DES HYUNDAI
B460B01HP

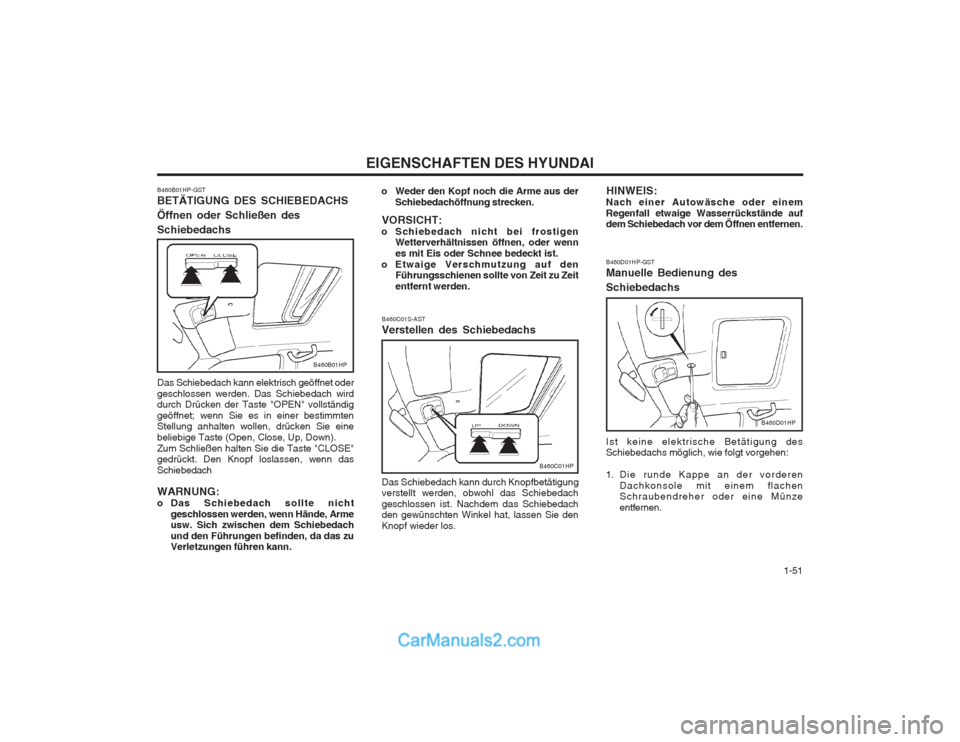

B460B01HP-GST BETÄTIGUNG DES SCHIEBEDACHS Öffnen oder Schließen desSchiebedachs Das Schiebedach kann elektrisch geöffnet oder geschlossen werden. Das Schiebedach wird durch Drücken der Taste "OPEN" vollständig geöffnet; wenn Sie es in einer bestimmten Stellung anhalten wollen, drücken Sie eine beliebige Taste (Open, Close, Up, Down).Zum Schließen halten Sie die Taste "CLOSE" gedrückt. Den Knopf loslassen, wenn das Schiebedach WARNUNG:
o Das Schiebedach sollte nicht
geschlossen werden, wenn Hände, Arme
usw. Sich zwischen dem Schiebedach und den Führungen befinden, da das zu Verletzungen führen kann.
B460C01HP
B460C01S-AST Verstellen des Schiebedachs Das Schiebedach kann durch Knopfbetätigung verstellt werden, obwohl das Schiebedach geschlossen ist. Nachdem das Schiebedach den gewünschten Winkel hat, lassen Sie den Knopf wieder los.
o Weder den Kopf noch die Arme aus der
Schiebedachöffnung strecken.
VORSICHT:
o Schiebedach nicht bei frostigen Wetterverhältnissen öffnen, oder wennes mit Eis oder Schnee bedeckt ist.
o Etwaige Verschmutzung auf den Führungsschienen sollte von Zeit zu Zeitentfernt werden. B460D01HP-GST Manuelle Bedienung des Schiebedachs Ist keine elektrische Betätigung des Schiebedachs möglich, wie folgt vorgehen:
1. Die runde Kappe an der vorderen
Dachkonsole mit einem flachen Schraubendreher oder eine Münze entfernen.
B460D01HP
HINWEIS:
Nach einer Autowäsche oder einem Regenfall etwaige Wasserrückstände auf dem Schiebedach vor dem Öffnen entfernen.

EIGENSCHAFTEN DES HYUNDAI

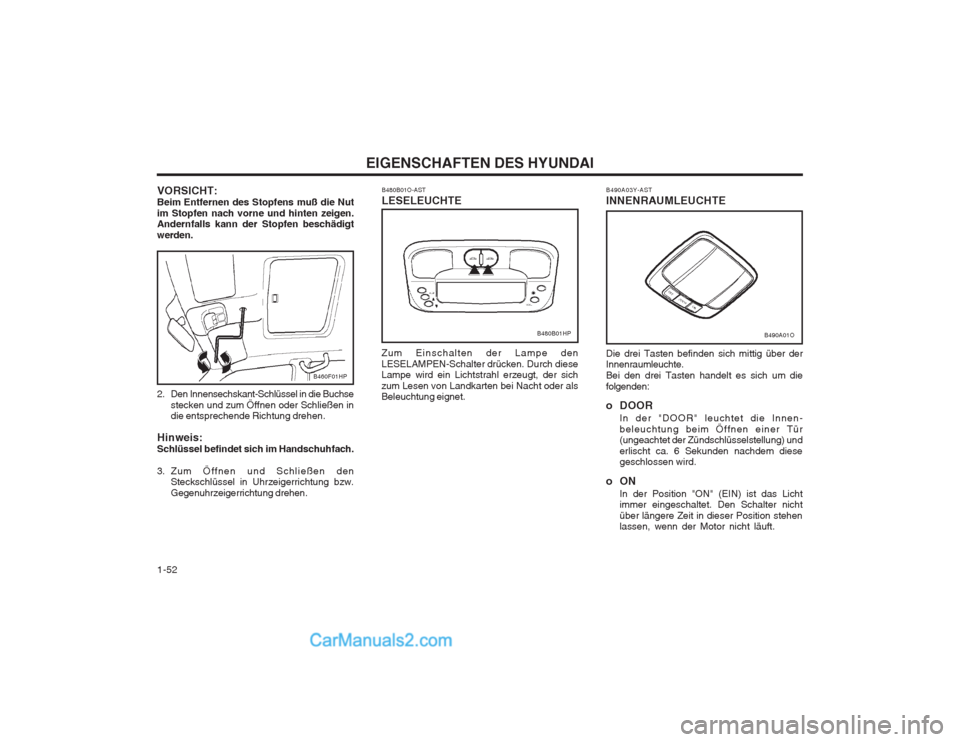

1-52 B490A03Y-AST INNENRAUMLEUCHTE Die drei Tasten befinden sich mittig über der Innenraumleuchte. Bei den drei Tasten handelt es sich um diefolgenden:
o DOOR
In der "DOOR" leuchtet die Innen- beleuchtung beim Öffnen einer Tür (ungeachtet der Zündschlüsselstellung) und erlischt ca. 6 Sekunden nachdem diese geschlossen wird.
oON In der Position "ON" (EIN) ist das Lichtimmer eingeschaltet. Den Schalter nicht über längere Zeit in dieser Position stehen lassen, wenn der Motor nicht läuft.
B490A01OB480B01HP
B480B01O-AST LESELEUCHTE
Zum Einschalten der Lampe den LESELAMPEN-Schalter drücken. Durch diese Lampe wird ein Lichtstrahl erzeugt, der sich zum Lesen von Landkarten bei Nacht oder als Beleuchtung eignet.
2. Den Innensechskant-Schlüssel in die Buchse stecken und zum Öffnen oder Schließen in die entsprechende Richtung drehen.
Hinweis: Schlüssel befindet sich im Handschuhfach.
3. Zum Öffnen und Schließen den Steckschlüssel in Uhrzeigerrichtung bzw. Gegenuhrzeigerrichtung drehen.
B460F01HP
VORSICHT: Beim Entfernen des Stopfens muß die Nutim Stopfen nach vorne und hinten zeigen. Andernfalls kann der Stopfen beschädigt werden.

1-53
EIGENSCHAFTEN DES HYUNDAI

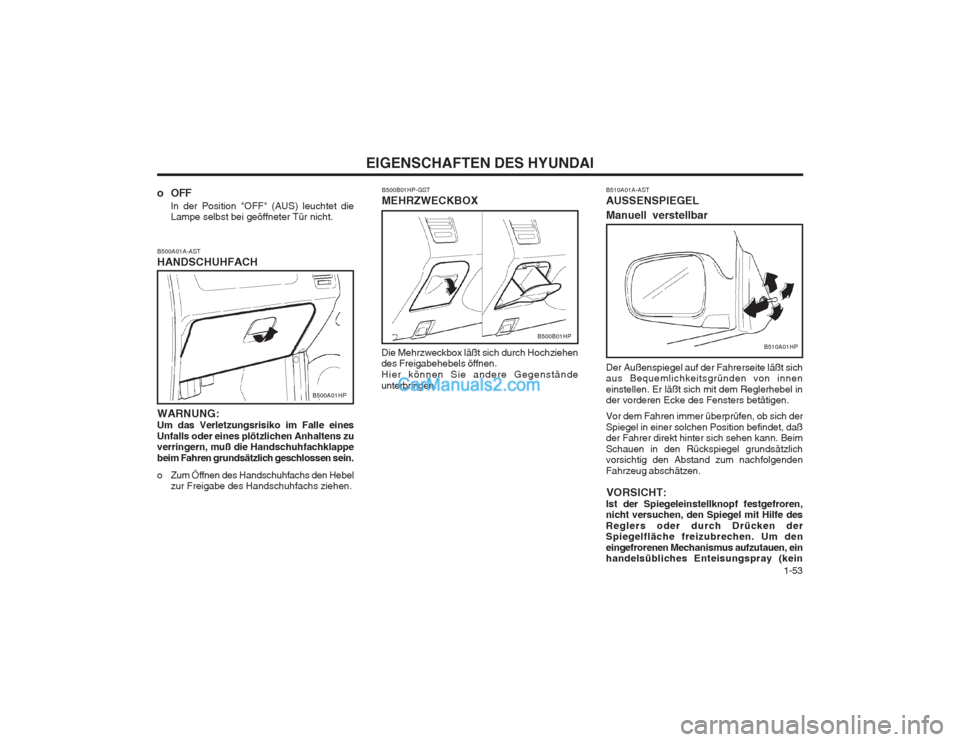

B500A01A-AST HANDSCHUHFACH WARNUNG: Um das Verletzungsrisiko im Falle einesUnfalls oder eines plötzlichen Anhaltens zu verringern, muß die Handschuhfachklappe beim Fahren grundsätzlich geschlossen sein.
o Zum Öffnen des Handschuhfachs den Hebel zur Freigabe des Handschuhfachs ziehen.
B500A01HP B500B01HP-GST MEHRZWECKBOX
Die Mehrzweckbox läßt sich durch Hochziehen des Freigabehebels öffnen. Hier können Sie andere Gegenständeunterbringen.
B500B01HP B510A01A-AST AUSSENSPIEGEL Manuell verstellbar Der Außenspiegel auf der Fahrerseite läßt sich aus Bequemlichkeitsgründen von innen einstellen. Er läßt sich mit dem Reglerhebel in der vorderen Ecke des Fensters betätigen. Vor dem Fahren immer überprüfen, ob sich der Spiegel in einer solchen Position befindet, daß der Fahrer direkt hinter sich sehen kann. Beim Schauen in den Rückspiegel grundsätzlich vorsichtig den Abstand zum nachfolgenden Fahrzeug abschätzen.
VORSICHT:
Ist der Spiegeleinstellknopf festgefroren, nicht versuchen, den Spiegel mit Hilfe des Reglers oder durch Drücken der Spiegelfläche freizubrechen. Um den eingefrorenen Mechanismus aufzutauen, ein handelsübliches Enteisungspray (keinB510A01HP
o OFF
In der Position "OFF" (AUS) leuchtet die Lampe selbst bei geöffneter Tür nicht.

EIGENSCHAFTEN DES HYUNDAI

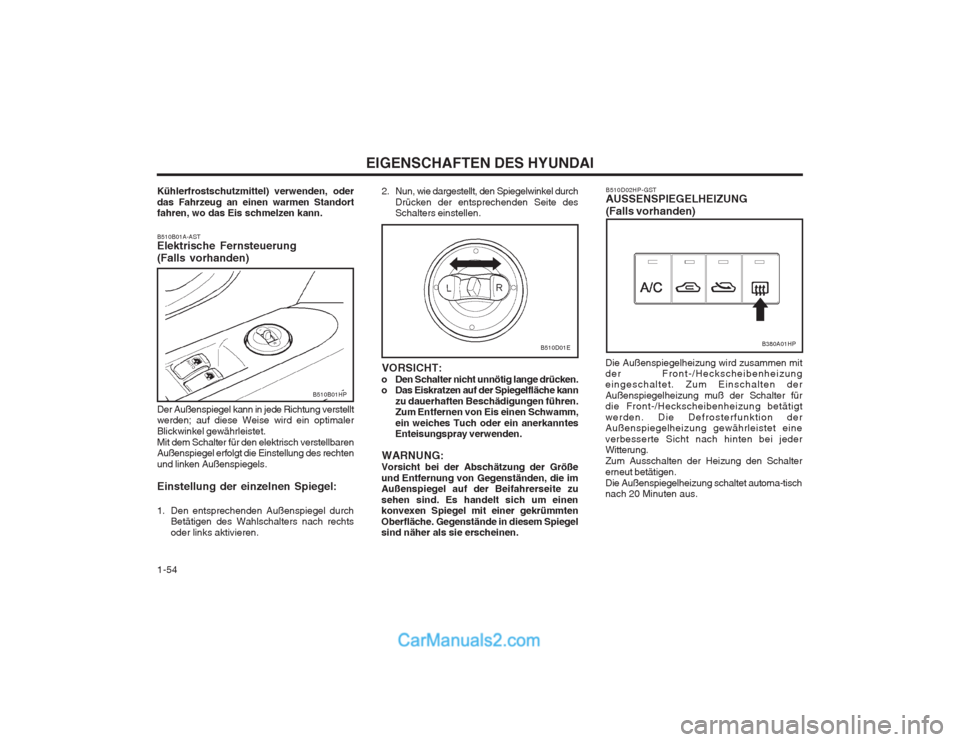

1-54 B510D02HP-GST AUSSENSPIEGELHEIZUNG
(Falls vorhanden)
Die Außenspiegelheizung wird zusammen mit der Front-/Heckscheibenheizungeingeschaltet. Zum Einschalten der Außenspiegelheizung muß der Schalter für die Front-/Heckscheibenheizung betätigt werden. Die Defrosterfunktion der Außenspiegelheizung gewährleistet eine verbesserte Sicht nach hinten bei jeder Witterung. Zum Ausschalten der Heizung den Schaltererneut betätigen.Die Außenspiegelheizung schaltet automa-tisch nach 20 Minuten aus.
B380A01HP
VORSICHT:
o Den Schalter nicht unnötig lange drücken.
o Das Eiskratzen auf der Spiegelfläche kann zu dauerhaften Beschädigungen führen.Zum Entfernen von Eis einen Schwamm, ein weiches Tuch oder ein anerkanntes Enteisungspray verwenden.
WARNUNG:
Vorsicht bei der Abschätzung der Größe und Entfernung von Gegenständen, die im Außenspiegel auf der Beifahrerseite zu sehen sind. Es handelt sich um einen konvexen Spiegel mit einer gekrümmten Oberfläche. Gegenstände in diesem Spiegel sind näher als sie erscheinen. 2. Nun, wie dargestellt, den Spiegelwinkel durch
Drücken der entsprechenden Seite desSchalters einstellen.
B510D01E
Kühlerfrostschutzmittel) verwenden, oder das Fahrzeug an einen warmen Standort fahren, wo das Eis schmelzen kann. B510B01A-AST Elektrische Fernsteuerung
(Falls vorhanden) Der Außenspiegel kann in jede Richtung verstellt werden; auf diese Weise wird ein optimaler Blickwinkel gewährleistet.Mit dem Schalter für den elektrisch verstellbaren Außenspiegel erfolgt die Einstellung des rechten und linken Außenspiegels. Einstellung der einzelnen Spiegel:
1. Den entsprechenden Außenspiegel durchBetätigen des Wahlschalters nach rechts oder links aktivieren.
B510B01HP

1-55
EIGENSCHAFTEN DES HYUNDAI

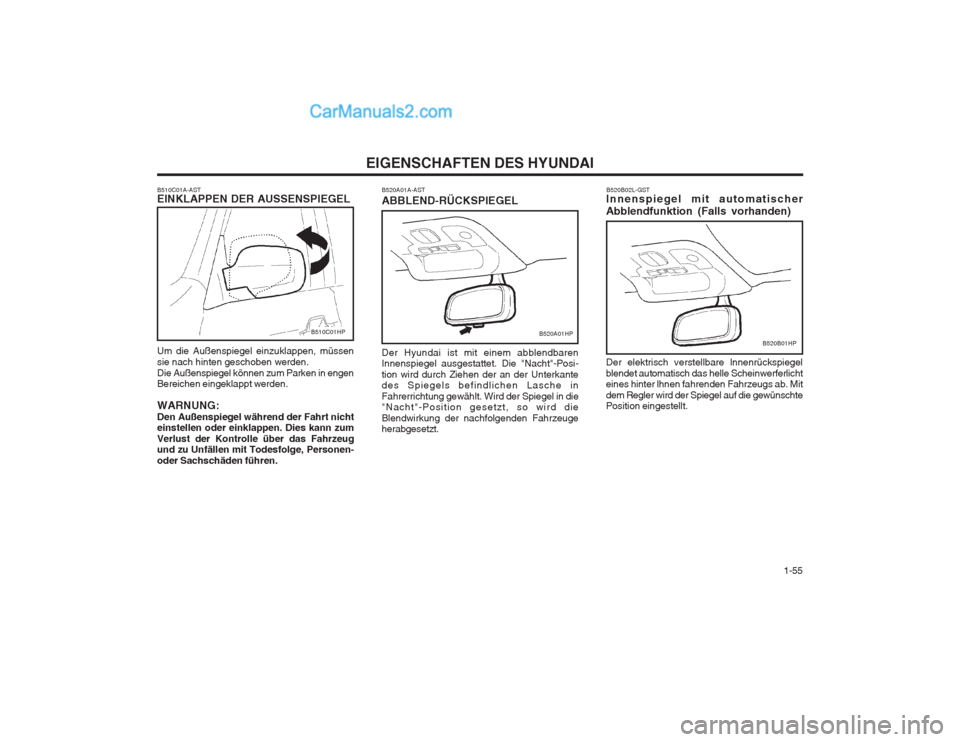

B510C01A-AST EINKLAPPEN DER AUSSENSPIEGEL Um die Außenspiegel einzuklappen, müssen sie nach hinten geschoben werden.Die Außenspiegel können zum Parken in engen Bereichen eingeklappt werden. WARNUNG: Den Außenspiegel während der Fahrt nicht einstellen oder einklappen. Dies kann zum Verlust der Kontrolle über das Fahrzeug und zu Unfällen mit Todesfolge, Personen- oder Sachschäden führen.
B510C01HP B520A01A-AST ABBLEND-RÜCKSPIEGEL Der Hyundai ist mit einem abblendbaren Innenspiegel ausgestattet. Die "Nacht"-Posi- tion wird durch Ziehen der an der Unterkante des Spiegels befindlichen Lasche in Fahrerrichtung gewählt. Wird der Spiegel in die "Nacht"-Position gesetzt, so wird die Blendwirkung der nachfolgenden Fahrzeuge herabgesetzt.B520A01HP
B520B02L-GST
Innenspiegel mit automatischer
Abblendfunktion (Falls vorhanden) Der elektrisch verstellbare lnnenrückspiegel blendet automatisch das helle Scheinwerferlicht eines hinter lhnen fahrenden Fahrzeugs ab. Mit dem Regler wird der Spiegel auf die gewünschte Position eingestellt.
B520B01HP

EIGENSCHAFTEN DES HYUNDAI

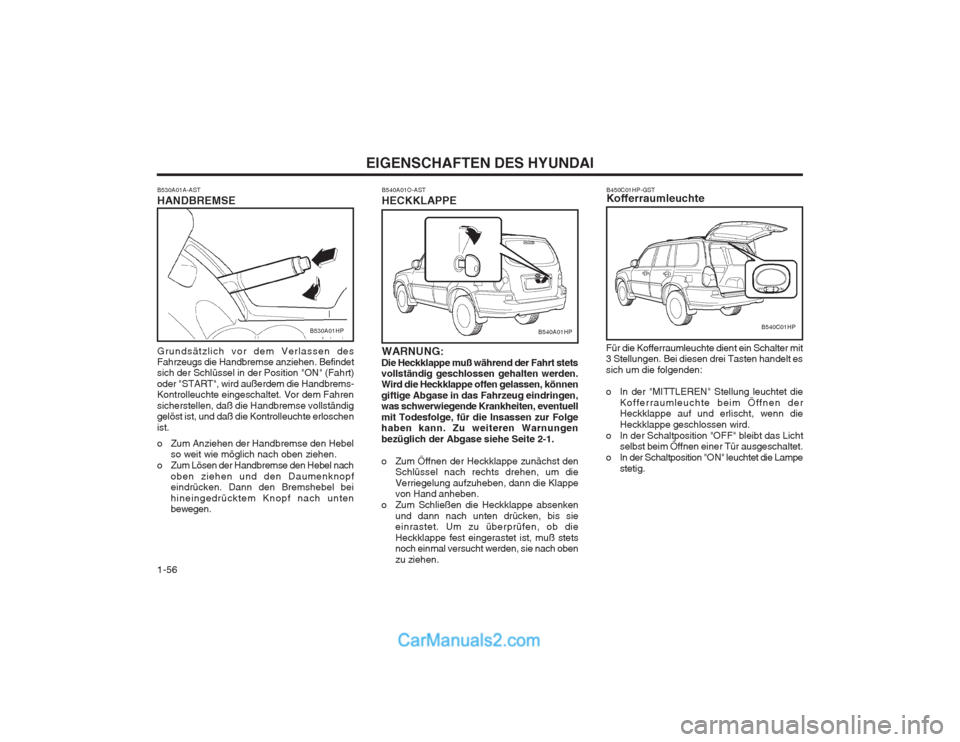

1-56 B450C01HP-GST Kofferraumleuchte
B540C01HP
Für die Kofferraumleuchte dient ein Schalter mit 3 Stellungen. Bei diesen drei Tasten handelt es sich um die folgenden:
o In der "MITTLEREN" Stellung leuchtet die
Kofferraumleuchte beim Öffnen der Heckklappe auf und erlischt, wenn die Heckklappe geschlossen wird.
o In der Schaltposition "OFF" bleibt das Licht selbst beim Öffnen einer Tür ausgeschaltet.
o In der Schaltposition "ON" leuchtet die Lampe stetig.
B540A01O-AST HECKKLAPPE WARNUNG:
Die Heckklappe muß während der Fahrt stets vollständig geschlossen gehalten werden.Wird die Heckklappe offen gelassen, können giftige Abgase in das Fahrzeug eindringen, was schwerwiegende Krankheiten, eventuell mit Todesfolge, für die Insassen zur Folge haben kann. Zu weiteren Warnungen bezüglich der Abgase siehe Seite 2-1.
o Zum Öffnen der Heckklappe zunächst den Schlüssel nach rechts drehen, um die Verriegelung aufzuheben, dann die Klappe von Hand anheben.
o Zum Schließen die Heckklappe absenken
und dann nach unten drücken, bis sieeinrastet. Um zu überprüfen, ob die Heckklappe fest eingerastet ist, muß stets noch einmal versucht werden, sie nach oben zu ziehen.
B540A01HP
B530A01A-AST HANDBREMSE Grundsätzlich vor dem Verlassen des Fahrzeugs die Handbremse anziehen. Befindetsich der Schlüssel in der Position "ON" (Fahrt) oder "START", wird außerdem die Handbrems- Kontrolleuchte eingeschaltet. Vor dem Fahren sicherstellen, daß die Handbremse vollständig gelöst ist, und daß die Kontrolleuchte erloschen ist.
o Zum Anziehen der Handbremse den Hebelso weit wie möglich nach oben ziehen.
o Zum Lösen der Handbremse den Hebel nach oben ziehen und den Daumenknopf eindrücken. Dann den Bremshebel bei hineingedrücktem Knopf nach unten bewegen.
B530A01HP
