2004 Hyundai Santa Fe Manual del propietario (in Spanish)

1- 46 COMPONENTES DE SU HYUNDAI
B260G01A-AYT
Indicador de alarma de presión de aceite PRECAUCIÓN:
Si la luz de presión de aceite permanece encendida una vez que el motor está en marcha, puedenocurrirle serios daños. La luz de presión de aceite se enciende cada vez que la presión de aceite esinsuficiente. En condiciones normales, solo debe encenderse cuando el motor se pone en marchapero inmediatamente, ésta debe apagarse. De no ser así, de permanecer encendida y el motorfuncionando, significa que hay un grave mal funcionamiento. Si esto pasara, detenga el vehículo tan rápido como pueda, parando el motor y verifique el nivel de aceite.Si esta bajo, rellénelo hasta el nivel adecuado y haga funcionar el mo- tor de nuevo, si la luz aúnpermanece encendida, detenga el motor inmediatamente. El vehículo debe ser revisado por eldistribuidor HYUNDAI antes de poder ser usado nuevamente.
! B260H02A-GYT

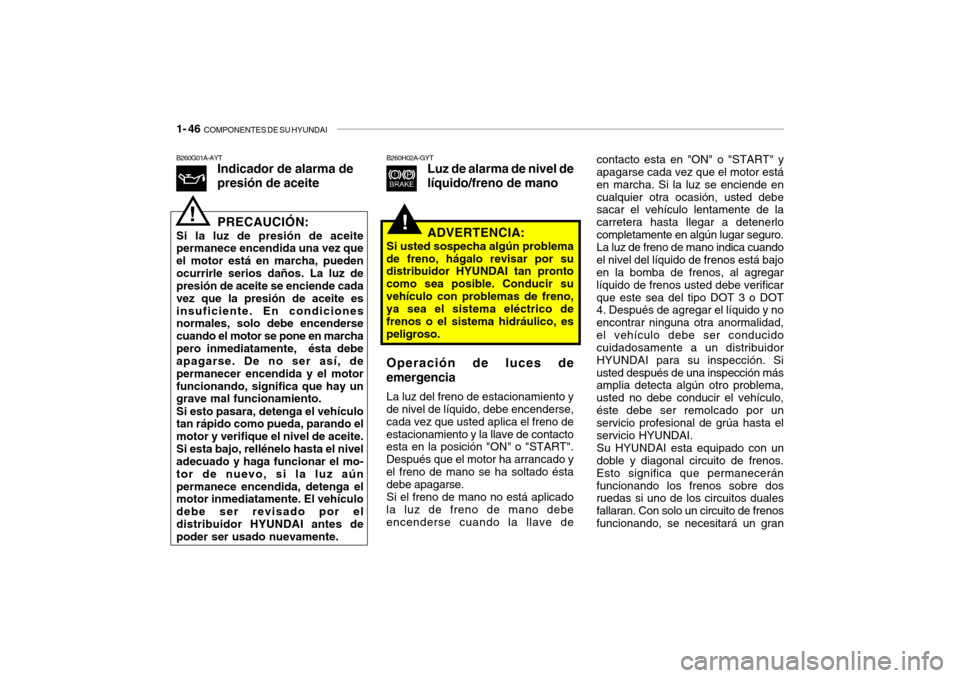

Luz de alarma de nivel de líquido/freno de mano ADVERTENCIA:
Si usted sospecha algún problema
de freno, hágalo revisar por su distribuidor HYUNDAI tan pronto como sea posible. Conducir suvehículo con problemas de freno, ya sea el sistema eléctrico de frenos o el sistema hidráulico, espeligroso.
Operación de luces de
emergencia
La luz del freno de estacionamiento y
de nivel de líquido, debe encenderse, cada vez que usted aplica el freno deestacionamiento y la llave de contacto esta en la posición "ON" o "START". Después que el motor ha arrancado yel freno de mano se ha soltado ésta debe apagarse.
Si el freno de mano no está aplicado
la luz de freno de mano debeencenderse cuando la llave de contacto esta en "ON" o "START" yapagarse cada vez que el motor está en marcha. Si la luz se enciende encualquier otra ocasión, usted debe sacar el vehículo lentamente de la carretera hasta llegar a detenerlocompletamente en algún lugar seguro.
La luz de freno de mano indica cuando
el nivel del líquido de frenos está bajo en la bomba de frenos, al agregar líquido de frenos usted debe verificarque este sea del tipo DOT 3 o DOT 4. Después de agregar el líquido y no encontrar ninguna otra anormalidad,el vehículo debe ser conducido cuidadosamente a un distribuidor HYUNDAI para su inspección. Siusted después de una inspección más amplia detecta algún otro problema, usted no debe conducir el vehículo,éste debe ser remolcado por un servicio profesional de grúa hasta el servicio HYUNDAI.
Su HYUNDAI esta equipado con un
doble y diagonal circuito de frenos.Esto significa que permaneceránfuncionando los frenos sobre dos ruedas si uno de los circuitos duales fallaran. Con solo un circuito de frenosfuncionando, se necesitará un gran
!

COMPONENTES DE SU HYUNDAI 1- 47
B260J01S-GYT
Indicador luminoso de carga de la batería
La luz de aviso de carga de la batería deberá encenderse cuando se accione la llave de contacto, apagándose cuando el motor está funcionando. Sipermanece encendida cuando el mo- tor está funcionando existirá una anormalidad en el equipo eléctrico decarga de la batería. Si la luz se enciende mientras se conduce el vehículo, párelo y compruebe elcompartimento del motor. En primer lugar, asegúrese de que la correa está en su lugar. Si es así, compruebesu tensión.
esfuerzo para detener el vehículo. También el vehículo no podrá detenerse en una distancia corta conla mitad de los frenos trabajando. Si el vehículo experimentara un fallo total de frenos, para detenerlo debe irreduciendo a la marcha inferior de la caja de cambios, para de esta forma poder utilizar el efecto de frenado delmotor y detenga el automóvil tan pronto como pueda, es lo más seguro. Si en ambos casos persiste la
anormalidad, solicite la intervención de su Servicio Oficial Hyundai.
PRECAUCIÓN:
Si la correa impulsora (correa del
alternador) está suelta, rota o noexiste, y se conduce en estascondiciones puede originarse una grave avería, ya que el motor puede sobrecalentarse debido a que lacorrea acciona también la bomba de agua.
! B260L01Y-AYT
Luz de advertencia de puerta abierta y avisoacústico
Esta luz de advertencia le avisa de que alguna de las puertas no estácompletamente cerrada y el aviso acústico indica que la puerta del con- ductor no está bien cerrada.

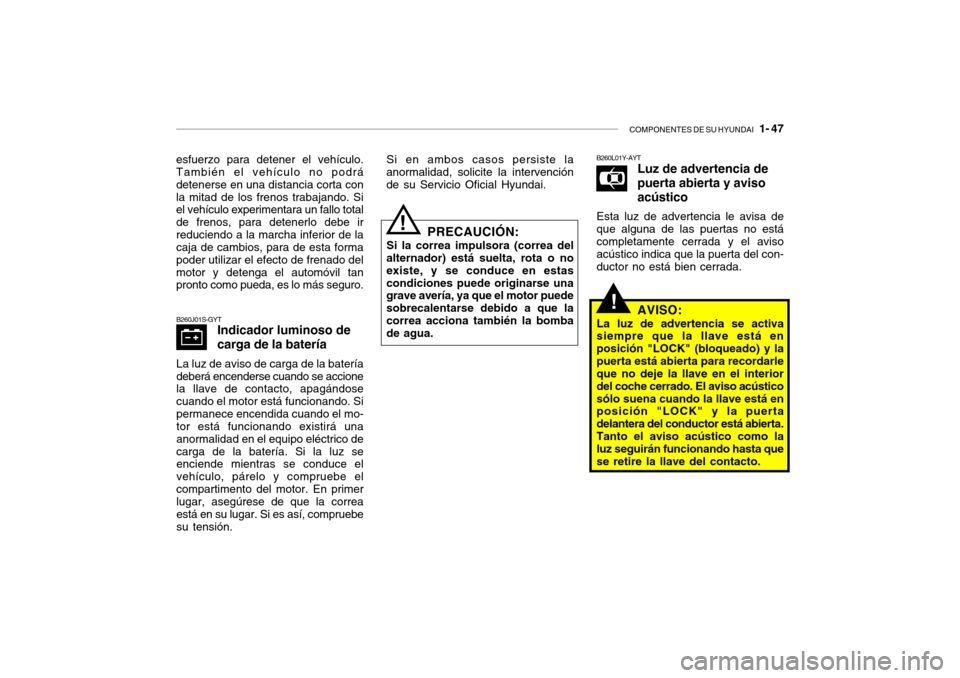

!AVISO:
La luz de advertencia se activa siempre que la llave está en posición "LOCK" (bloqueado) y lapuerta está abierta para recordarle que no deje la llave en el interior del coche cerrado. El aviso acústicosólo suena cuando la llave está en posición "LOCK" y la puerta delantera del conductor está abierta.Tanto el aviso acústico como la luz seguirán funcionando hasta que se retire la llave del contacto.

1- 48 COMPONENTES DE SU HYUNDAI
B260M01A-AYT
Luz de alarma de bajo nivel de combustible
La luz de alarma de bajo nivel de combustible se enciende cuando el nivel de combustible se aproxima a vacío. Cuando esta se enciende sedebe agregar lo más pronto posible combustible al depósito. Conducir con un bajo nivel de combustible o en lazona marcada con "E" puede causar una fallo de encendido y dañar el convertidor catalítico (si corresponde). B260B01B-GYT Testigo de advertencia de la abierta de la puerta trasera
Este testigo se activa siempre que la puerta trasera no está completamente cerrada. B260B01A-AYT
Indicador de Advertencia
de Funcionamiento (SRI) del Sistema de SujeciónSuplementario (SRS)
El indicador de aviso de airbag (SRI) se enciende e ilumina parpadeandodurante unos 6 segundos después de haber situado la llave de contacto en la posición "ON" o después de haberpuesto en marcha el motor, pasado cuyo tiempo, se apagará. El indicador se encenderá también si el SRS no está funcionandocorrectamente. Si el SRI no se enciende, o permanece encendido de manera continua después de laintermitencia de 6 segundos que sucede al cambio de la llave de contacto a la posición "ON" o de lapuesta en marcha del motor, o se enciende durante la conducción, haga que el SRS sea inspeccionado por suServicio Oficial HYUNDAI.B260N01A-AYT Luz testigo de motor
Esta luz se ilumina cuando hay un
problema en la composición de los gases de escape y el sistema no está funcionando adecuadamente, de tal forma que la norma de emisionesde escape no se está cumpliendo. La luz también se iluminará cuando la llave del encendido se gira a laposición "ON" y se apagará en pocos segundos. Si se enciende mientras conduce o si no se enciende cuandola llave se gira a la posición "ON", lleve su vehículo al servicio técnico autorizado más cercano paracomprobar el sistema.

COMPONENTES DE SU HYUNDAI 1- 49
B265A01B-GYT
Luz roja de aviso del filtro de combustible (Motores diesel)
Esta luz se ilumina cuando se activa la llave de contacto y se apaga cuando el motor empieza a girar. Sise ilumina cuando el motor está funcionando indicará que se ha acumulado agua dentro del filtro decombustible. Si así ocurriera, elimine el agua. (Consulte "6-17p")
NOTA: Si el motor no arranca 10 segundos después de completado el periodode precalentamiento, gire la llave de contacto otra vez a la posición de "LOCK" y después otra vez a laposición de "ON" para iniciar el precalentamiento de nuevo.
B260Q01O-DYT
Indicador de crucero (Si está instalado)
El testigo indicador de crucero en el panel de instrumentos se enciende al pulsar el botón ON/OFF del control de crucero.El testigo se apaga si el botón ON/OFF del control de crucero se pulsade nuevo. Para más información acerca del control de crucero, véase la página 1-77.
B260T01O-GYT Luz indicadora de 4WD embragada (Si está instalado)
Cuando gira la llave hasta la posición
"ON", la luz indicadora 4WD (tracción en las 4 ruedas) embragada se iluminará y se apagará al cabo de unos segundos. B260S01B-GYT
Luz ámbar indicadora del precalentador diesel(Motores diesel)
El indicador de precalentamiento se
ilumina de color ámbar al colocar la llave de contacto en la posición "ON". Una vez se haya apagado esteindicador, podrá poner en marcha el motor. El tiempo durante el que el indicador permanece encendido varíadependiendo de la temperatura del agua, del aire y de las condiciones de la batería.
PRECAUCIÓN:
Si la luz indicadora 4WD
embragada ( ) parpadea durante la conducción, ello indica que se está produciendo un mal funcionamiento del sistema 4WD.Si esto ocurre, haga revisar el vehículo cuanto antes en un concesionario autorizado Hyundai.!

1- 50 COMPONENTES DE SU HYUNDAI
B260K01O-GYT
Testigo de advertencia del nivel de aceite delmotor(Motores diesel)
Cuando se encienda este testigo, es necesario comprobar el nivel de aceite del motor. Si se enciende estando el motor en marcha, lleve el vehículo hasta un suelo nivelado y deje el motor enmarcha varios minutos. Si el testigo sigue encendido, compruebe el nivel de aceite. (Ver pág. 6-7.)Si el nivel de aceite está por debajode la marca "L", añada aceite paramotores. (Ver pág. 6-7.) B270A01A-AYT SONIDO DE ALARMA DE LAS
PASTILLAS DELANTERAS
(Si está instalado) Las pastillas de los discos delanteros
pueden emitir un fuerte y agudo chirrido de freno, si ocurre esto es necesario un nuevo juego de pastillas de freno.Esto puede ocurrir de forma intermitente cuando se aplican fuertemente los frenos. El excesivouso de los frenos en estas condiciones puede ocasionar daño en los discos si las pastillas no son reemplazadas.
PRECAUCIÓN:
Si el testigo se enciende despuésde añadir aceite, lleve el vehículo al taller autorizado Hyundai más cercano y haga revisar el sistema.El comportamiento de encendido de este testigo depende del estado de la calzada y de las condicionesde conducción.
B270B01O-GYT ALARMA DE INICIO DE
APARCAMIENTO
(Si está instalado) Al conducir el vehículo a unos 3km/
h durante 2~3 segundos sonará una alarma de forma continua al activar el freno de aparcamiento. B280A01A-AYTMARCADOR DE COMBUS-
TIBLE
La aguja del marcador indica el nivel
de combustible del depósito. La capacidad de éste se indica en lasección 9.
B280A01O
!

COMPONENTES DE SU HYUNDAI 1- 51
!
B290A02A-AYT INDICADOR DE TEMPERATURADE LÍQUIDO REFRIGERANTE
ADVERTENCIA:
Nunca retire la tapa del radiador cuando el motor esté caliente. El refrigerante mantiene siempre cierta presión y puede saltar y causargraves quemaduras. Espere hasta que el líquido se enfríe para destapar el radiador. La aguja del indicador de temperatura del líquido refrigerante deberá permanecer en la zona normal. Si semueve a la zona señalada con "H" (caliente) del indicador, desvíese a la derecha, deténgase y pare el motortan pronto como se posible. Si sospecha que existe un problema en su sistema de refrigeración, haga quesea inspeccionado urgentemente por su Servicio Oficial Hyundai.
B300A01Y-GYTVELOCÍMETRO El velocímetro de su automóvil estácalibrado y muestra la velocidad en kilómetros o millas por hora.
B290A01O
B300A02O

1- 52 COMPONENTES DE SU HYUNDAI

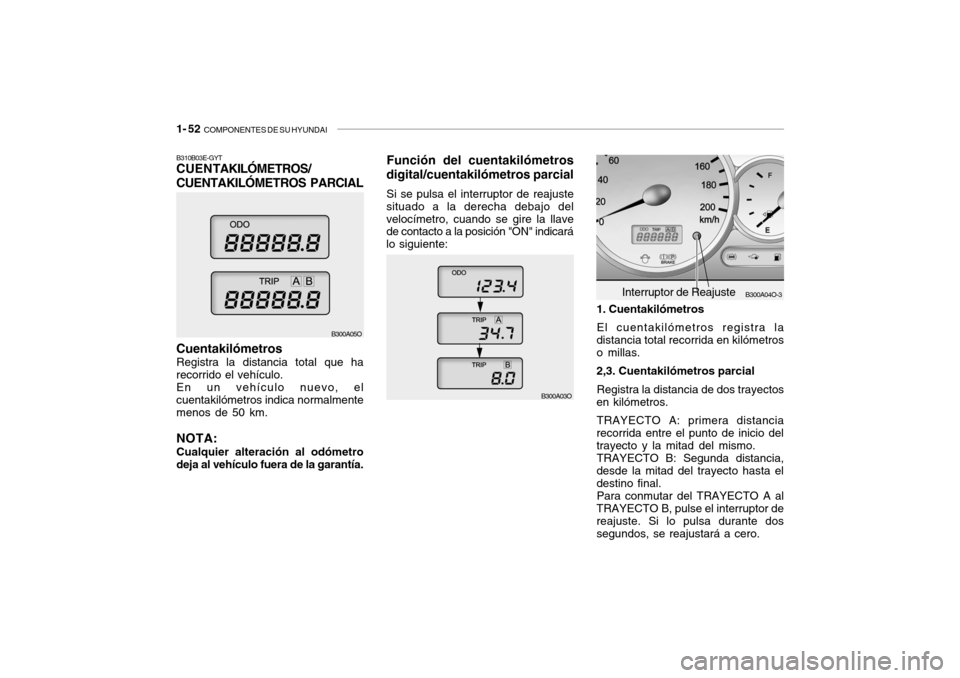

B300A04O-3
B300A03OInterruptor de Reajuste
B310B03E-GYT CUEN
TAKILÓMETROS/
CUENTAKILÓMETROS PARCIAL Cuentakilómetros Registra la distancia total que ha recorrido el vehículo. En un vehículo nuevo, el cuentakilómetros indica normalmente menos de 50 km. NOTA: Cualquier alteración al odómetro deja al vehículo fuera de la garantía. 1. Cuentakilómetros
El cuentakilómetros registra la
distancia total recorrida en kilómetros o millas. 2,3. Cuentakilómetros parcial
Registra la distancia de dos trayectos
en kilómetros.
TRAYECTO A: primera distancia
recorrida entre el punto de inicio del trayecto y la mitad del mismo.
TRAYECTO B: Segunda distancia,
desde la mitad del trayecto hasta el destino final.
Para conmutar del TRAYECTO A al
TRAYECTO B, pulse el interruptor dereajuste. Si lo pulsa durante dossegundos, se reajustará a cero.
B300A05O Función del cuentakilómetros
digital/cuentakilómetros parcial
Si se pulsa el interruptor de reajuste
situado a la derecha debajo del velocímetro, cuando se gire la llave de contacto a la posición "ON" indicará lo siguiente:

COMPONENTES DE SU HYUNDAI 1- 53

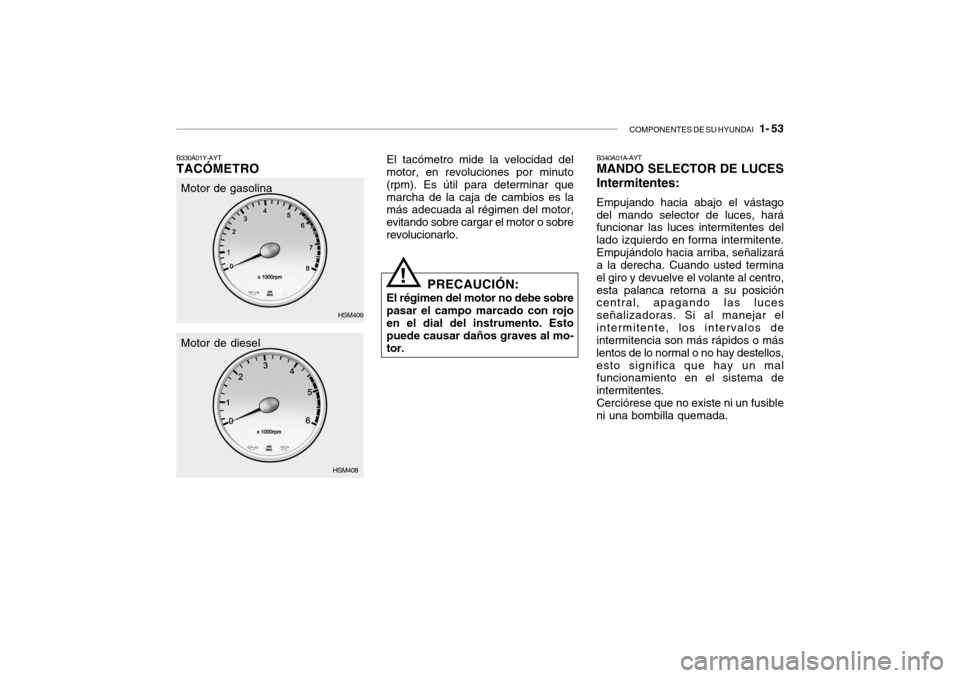

B330A01Y-AYT TACÓMETRO El tacómetro mide la velocidad delmotor, en revoluciones por minuto (rpm). Es útil para determinar quemarcha de la caja de cambios es la más adecuada al régimen del motor, evitando sobre cargar el motor o sobrerevolucionarlo.
PRECAUCIÓN:
El régimen del motor no debe sobrepasar el campo marcado con rojo en el dial del instrumento. Esto puede causar daños graves al mo-tor.
!
Motor de gasolina
HSM409
HSM408
Motor de diesel B340A01A-AYT MANDO SELECTOR DE LUCES Intermitentes: Empujando hacia abajo el vástago del mando selector de luces, hará funcionar las luces intermitentes del lado izquierdo en forma intermitente.Empujándolo hacia arriba, señalizará a la derecha. Cuando usted termina el giro y devuelve el volante al centro,esta palanca retorna a su posición central, apagando las luces señalizadoras. Si al manejar elintermitente, los intervalos de intermitencia son más rápidos o más lentos de lo normal o no hay destellos,esto significa que hay un mal funcionamiento en el sistema de intermitentes.Cerciórese que no existe ni un fusibleni una bombilla quemada.
