1- 38 COMPONENTES DE SU HYUNDAI
B240B02A-AYT Componentes y Funciones de
SRS
El SRS tiene los siguientes
componentes:
o Módulo de Airbag en el lado del Conductor
o Módulo de Airbag en el lado del Acompañante
o Indicador de Advertencia de Funcionamiento (SRI) del SRS
o Módulo de Control del SRS
(SRSCM)
B240B01L
B240B02L
El SRSCM controla de forma con-
tinua todos los elementos mientras la llave de contacto está en la posición"ON", y determina si un impacto fron- tal, o casi frontal, es lo suficientemente fuerte como para quefuncione el sistema de Airbag.
El indicador de advertencia de
funcionamiento del SRS (SRI) ubicadoen el panel de instrumentos apareceráen forma intermitente durante aproximadamente 6 segundos después de que se ha puesto en laposición "ON" la llave de contacto, o después de que se encienda el mo- tor. Luego el SRI se apagará.
tener abrochados sus respectivoscinturones de seguridad, se disponga o no de airbags al frente de su posición de sentado,para minimizar el riesgo de lesiones severas o mortales en caso de colisión. No sentarse oreclinarse próximo al airbag cuando el vehículo está en movimiento.
o El sistema SRS (airbag) debe de
desplegarse muy rapidamentepara proveer el protección en caso de accidente. Si el ocupante está fuera de posición por nollevarse el cinturón de seguridad, El air bag puede golpear al ocupante fuertemente causandoserios o perjudicados fatales.

COMPONENTES DE SU HYUNDAI 1- 39
Ambos módulos de Airbag están
ubicados en el centro del volante de dirección y frente al acompañante enel panel. Cuando el SRSCM detecta un impacto fuerte en la parte frontal del vehículo, automáticamentedesplegará el Airbag.
B240B03L
B240B01O
Airbag del pasajero
ductor, o del acompañante, y por lo tanto, reduce el riesgo de sufrir lesiones en la cabeza o el pecho.
Después del inflado por completo, el
Airbag comienza inmediatamente a desinflarse permitiendo al conductor obtener una mayor visibilidad y la posibilidad de conducir el vehículo. PRECAUCIÓN:
Cuando se instale el recipiente de líquido refrescante del aire en el interior del vehículo, no situarlopróximo al tablero de instrumentos ni a la cubierta protectora contra golpes del tablero delantero. Si seproduce cualquier fuga del enfriador de aire en esas zonas (tablero de instrumentos, cubiertaprotectora o ventilador) pudiera deteriorar estos componentes. Si se vierte líquido del enfriador delaire sobre estas zonas, lavarlo con agua inmediatamente.
B240B05L
Al desplegarse el Airbag, las costuras del forro del volante de dirección se separarán debido a la presión provocada por la expansión del Airbag.Al abrirse los forros se producirá la total expansión del Airbag. La combinación del Airbag inflado en su totalidad y el uso apropiado delcinturón de seguridad, disminuye el movimiento hacia adelante del con- Airbag del pasajero
!

1- 40 COMPONENTES DE SU HYUNDAI
Su Hyundai está equipado con un
cojín de aire lateral en ambos asientos delanteros. El propósito de estos airbags es ofrecer mayor protecciónal conductor del vehículo y al pasajero delantero que con el cinturón de seguridad únicamente. Los airbagsde impacto lateral se han diseñado para hincharse sólo durante ciertas colisiones laterales, dependiendo dela gravedad del impacto, del ángulo, de la velocidad, y del punto de impacto. Los airbags no se handiseñado para hincharse en todas las situaciones de impacto lateral. B990B04Y-AYTAirbag lateral (Si está instalado)
B990B02Y
correctamente. Debe, por lo tanto, dirigirse lo antes posiblea su servicio Hyundai autorizado y pedir que se lo revisen.

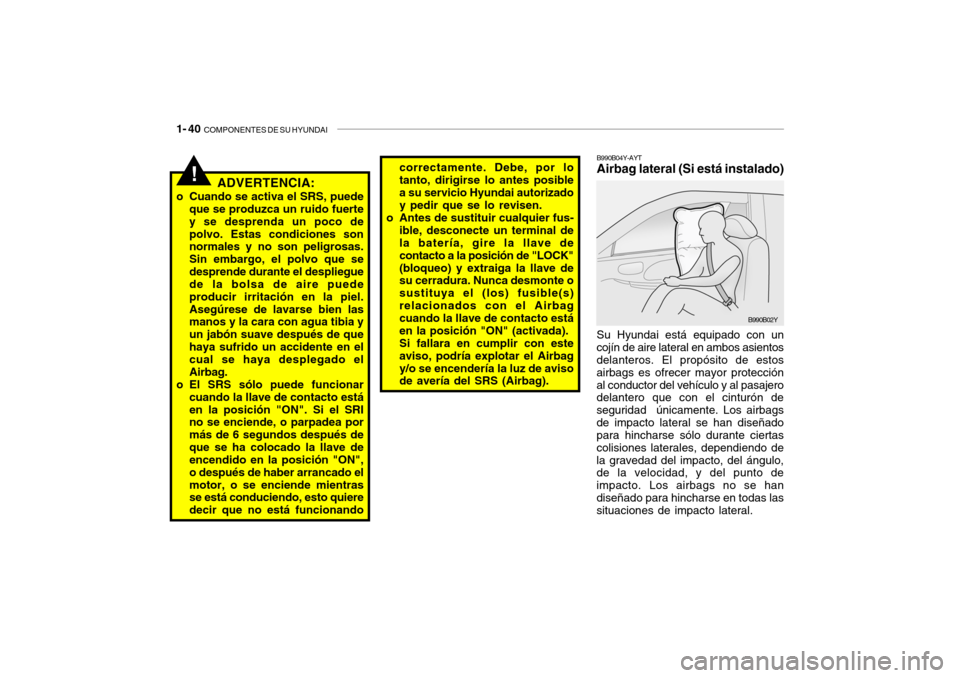

o Antes de sustituir cualquier fus- ible, desconecte un terminal dela batería, gire la llave de contacto a la posición de "LOCK"(bloqueo) y extraiga la llave de su cerradura. Nunca desmonte o sustituya el (los) fusible(s)relacionados con el Airbag cuando la llave de contacto está en la posición "ON" (activada).Si fallara en cumplir con esteaviso, podría explotar el Airbagy/o se encendería la luz de aviso de avería del SRS (Airbag).!ADVERTENCIA:
o Cuando se activa el SRS, puede que se produzca un ruido fuerte y se desprenda un poco depolvo. Estas condiciones son normales y no son peligrosas. Sin embargo, el polvo que sedesprende durante el despliegue de la bolsa de aire puede producir irritación en la piel.Asegúrese de lavarse bien las manos y la cara con agua tibia y un jabón suave después de quehaya sufrido un accidente en el cual se haya desplegado el Airbag.
o El SRS sólo puede funcionar
cuando la llave de contacto estáen la posición "ON". Si el SRI no se enciende, o parpadea por más de 6 segundos después deque se ha colocado la llave de encendido en la posición "ON", o después de haber arrancado elmotor, o se enciende mientras se está conduciendo, esto quiere decir que no está funcionando

COMPONENTES DE SU HYUNDAI 1- 41
!ADVERTENCIA:
o El airbag para impactos laterales complementa los cinturones de seguridad a tres puntos del con- ductor y del acompañante, perono los sustituye. Por tanto deben llevarse abrochados los cinturones de seguridad siempreque el vehículo se desplace. Estos airbags se activan sólo en condiciones en las que elimpacto lateral sea suficientemente fuerte para producir lesiones a los ocupantesdel vehículo.
HTB072

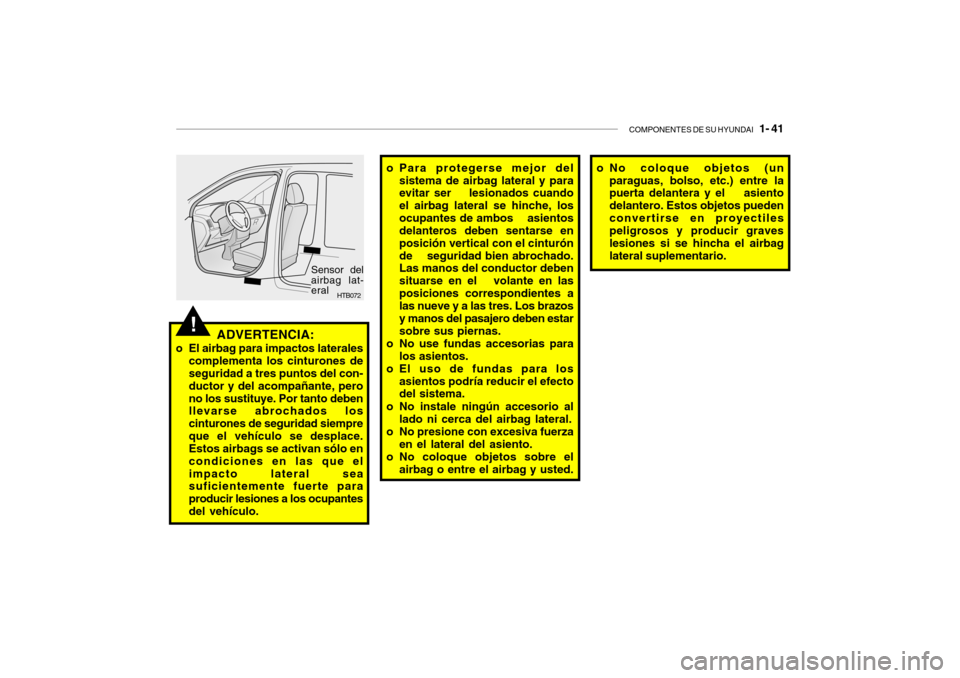

Sensor del airbag lat-eral o Para protegerse mejor del
sistema de airbag lateral y para evitar ser lesionados cuando el airbag lateral se hinche, losocupantes de ambos asientos delanteros deben sentarse en posición vertical con el cinturónde seguridad bien abrochado. Las manos del conductor deben situarse en el volante en lasposiciones correspondientes a las nueve y a las tres. Los brazos y manos del pasajero deben estarsobre sus piernas.
o No use fundas accesorias para
los asientos.
o El uso de fundas para los
asientos podría reducir el efecto del sistema.
o No instale ningún accesorio al lado ni cerca del airbag lateral.
o No presione con excesiva fuerza
en el lateral del asiento.
o No coloque objetos sobre el airbag o entre el airbag y usted. o No coloque objetos (un
paraguas, bolso, etc.) entre lapuerta delantera y el asiento delantero. Estos objetos puedenconvertirse en proyectiles peligrosos y producir graves lesiones si se hincha el airbaglateral suplementario.

1- 42 COMPONENTES DE SU HYUNDAI
!
B240C02L
ADVERTENCIA:

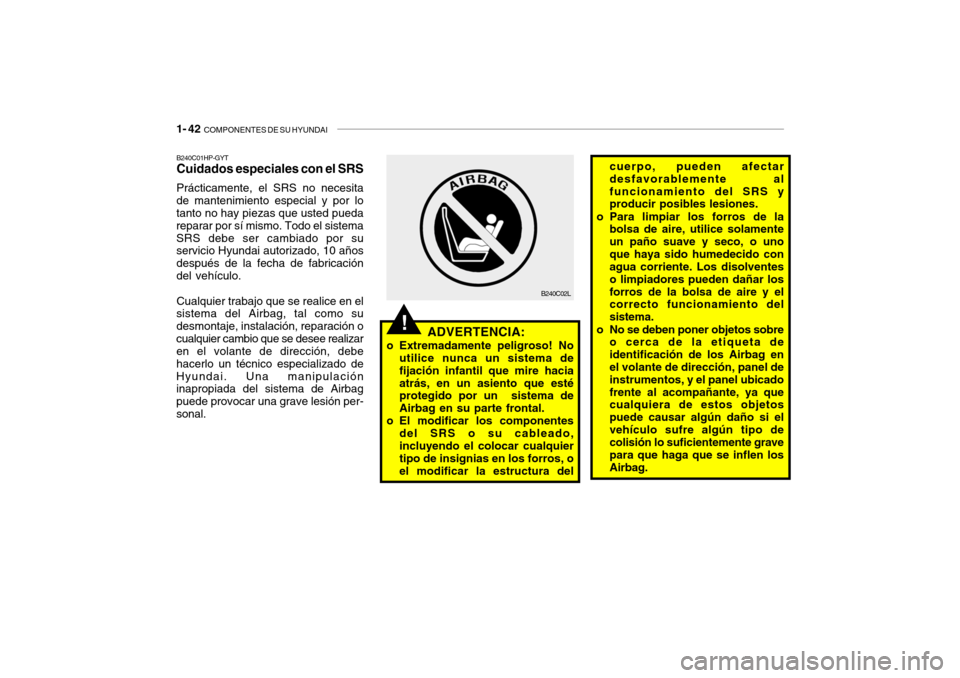

o Extremadamente peligroso! No utilice nunca un sistema de fijación infantil que mire haciaatrás, en un asiento que esté protegido por un sistema de Airbag en su parte frontal.
o El modificar los componentes del SRS o su cableado,incluyendo el colocar cualquier tipo de insignias en los forros, o el modificar la estructura del cuerpo, pueden afectardesfavorablemente alfuncionamiento del SRS y producir posibles lesiones.
o Para limpiar los forros de la bolsa de aire, utilice solamente un paño suave y seco, o unoque haya sido humedecido con agua corriente. Los disolventes o limpiadores pueden dañar losforros de la bolsa de aire y el correcto funcionamiento del sistema.
o No se deben poner objetos sobre o cerca de la etiqueta deidentificación de los Airbag en el volante de dirección, panel de instrumentos, y el panel ubicadofrente al acompañante, ya que cualquiera de estos objetos puede causar algún daño si elvehículo sufre algún tipo de colisión lo suficientemente grave para que haga que se inflen losAirbag.
B240C01HP-GYT Cuidados especiales con el SRS Prácticamente, el SRS no necesita
de mantenimiento especial y por lo tanto no hay piezas que usted pueda reparar por sí mismo. Todo el sistemaSRS debe ser cambiado por su servicio Hyundai autorizado, 10 años después de la fecha de fabricacióndel vehículo.
Cualquier trabajo que se realice en el
sistema del Airbag, tal como sudesmontaje, instalación, reparación ocualquier cambio que se desee realizar en el volante de dirección, debe hacerlo un técnico especializado deHyundai. Una manipulación inapropiada del sistema de Airbag puede provocar una grave lesión per-sonal.

COMPONENTES DE SU HYUNDAI 1- 43
pueden aumentar el riesgo de sufrir una lesión personal.
o Si vende su vehículo, asegúrese de informarle a su nuevopropietario todos los puntos antes mencionados y que estemanual le sea entregado junto con el vehículo.
o Si su vehículo fue inundado y tiene remojado la alfombra ó agua en el suelo, usted no debede tratar a prender el motor; remolque el vehículo al servicio oficial HYUNDAI.
o No cambie el parachoques ni el protector del mismo por piezasdistintas de las originalesHyundai. De lo contrario podría afectar negativamente el rendimiento del SRS y producirlesiones imprevistas.o Si se inflan los Airbag, éstos
deben ser reemplazados por su Servicio Hyundai Autorizado.
o No manipule indebidamente o
desconecte el cableado del SRS,u otros componentes del sistema del SRS. Hacerlo podría causar daños involuntarios,desplegando accidentalmente el Airbag o inutilizando el SRS.
o No instale un sistema de sujeción en la parte de atrás del asiento delantero frente a los niños. Estetipo de sistema de sujeción podría provocar al bebé, o niño, una lesión grave si el airbag sedesplegará en caso de un accidente.
o Si se debe cambiar algún componente del sistema deAirbag, o si se debe desmontar el vehículo, se deben tomarciertas precauciones. Su servicio Hyundai conoce estas precauciones y puedeproporcionarle la información necesaria. El hacer caso omiso a estas precauciones y procedimientos,

1- 44 COMPONENTES DE SU HYUNDAI
B260A04O-GHT PANEL DE INSTRUMENTOS E INDICADOR DE LUCES
1. Indicador de temperatura
2. Tacómetro
3. Indicador de intermitente
4. Indicador de luz larga
5. Velocímetro
6. Odómetro/Cuenta kilómetros
7. Indicador de combustible
8. Lámpara indicadora del precalentador
diesel
9. Indicador de avería
10. Piloto automático (Si está instalado)
11. Luz indicadora de 4WD embragada (Si está instalado) 12. Luz de aviso de la presión del aceite
13. Sistema de sujeción (Airbag)
(Si está instalado)
14. Testigo de advertencia del nivel de aceite del motor (Motores diesel)
15. Testigo de advertencia de la abertura de la puerta trasera
16. Luz indicadora de puertas abiertas
17. Luz de aviso del voltaje de la batería
18. Luz indicadora de la posición de la palanca de cambios de la transmisión automática (Si está instalado) 19. Lámpara de aviso del filtro de combutible
(Motores diesel)
20. Luz de aviso de freno estacionamiento/ nivel de líquido bajo
21. Luz de advertencia del sistema delzantibloqueo de frenos (ABS)
22.Indicator señalizador del inmovilizador (Motores diesel)
23. Luz de aviso del nivel del combustible
24. Luces indicadoras del control de tracción (Si está instalado)
B260A02O-1
123 3
4
56 7
9 10 11
12 13 14 15 17
18 20 21 22
1681923 24

COMPONENTES DE SU HYUNDAI 1- 45
!
B260D01A-AYT
Luces intermitentes
La flecha verde intermitente del tablero de instrumento, muestra la dirección del giro indicada por ésta. Si la luz indicadora de giro no se enciende o lohace más rápido de lo normal o permanece encendida, esto indica un mal funcionamiento del sistema.
B260P02Y-GYT Luz indicadora de anti- bloqueo de los frenos
Cuando se gira la llave de contacto a la posición "ON", se encenderá la luz de ABS y unos segundos más tardese apagará. Si la luz de ABS sigue encendida, se enciende mientras esté manejando, o no se enciende cuandose gira la llave de contacto a la posición "ON", esto puede indicar que puede haber un problema con el ABS.Si esto ocurre, debe llevar lo antes posible su vehículo donde su servicio Hyundai autorizado para que se lorevisen. El sistema normal de frenado seguirá funcionando, pero sin la ayuda del sistema de anti-bloqueo de frenos.
ADVERTENCIA:
Cuando se instale el recipiente de líquido refrescante del aire en el interior del vehículo, no situarlo próximo al tablero de instrumentosni a la cubierta protectora contra golpes del tablero delantero. Si se produce cualquier fuga delenfriador de aire en esas zonas (tablero de instrumentos, cubierta protectora o ventilador) pudieradeteriorar estos componentes.Si se vierte líquido del enfriadordel aire sobre estas zonas, lavarlo con agua inmediatamente. B260C01O-GYT
Luces Indicadoras del Control de Tracción (Si está instalado)
Los indicadores del control de tracción cambian las condiciones de acuerdo con las posiciones del interruptor y en función de, si el sistema estáoperativo o no.Estas luces se iluminarán cuando sesitúe la llave de contacto en laposición "ON" pero deberán apagarse después de puesto en marcha el motor. Si los indicadores TCSparpadean o permanecen encendidos, lleve su coche a su concesionario Hyundai para que compruebe elsistema.Ver en la sección 2 más informaciónsobre el sistema TCS.
B260F01A-AYT Indicador luminoso de luces largas
El indicador de alumbrado en posición larga se encenderá cuando las luces sean situadas en esta posición o en la de destello.
