1. COMPONENTES DE SU HYUNDAI
Recomendaciones sobre combustible ............................................ 1-2
Frenado de su nuevo Hyundai ....................................................... 1-3
Llaves (Sistema inmovilizador) ..................................................... 1-5
Bloqueo de puertas (Sistema de alarma antirrobo) ........... 1-10, 1-12Elavalunas elétricos...................................................................... 1-15
Asientos ......................................................................................... 1-16
Cinturones de seguridad ............................................................... 1-22
Sistema de sujeción para niños ................................................... 1-27
Sujeción suplementaria (AIRBAG) .............................................. 1-37
Panel de instrumentos e indicador de luces................................ 1-44
Luces de al arma............................................................................ 1-45
Mando selector de luces ............................................................... 1-53
Mando limpia y lavaparabrisas ..................................................... 1-55
Techo corredizo .................................... ......................................... 1-62
Espejos .......................................................................................... 1-66
Apertura del capót ......................................................................... 1-73
Piloto aut omático........................................................................... 1-77
Panel de control de calefacció/aire acondicionado ...................... 1-80
Sistema de sonido stereo ............................................................. 1-96
Antena .......................................................................................... 1-101
1

1- 28 COMPONENTES DE SU HYUNDAI
!
coche y que además se adapta a la edad y estatura del niño. Siga todas las instrucciones provistas por elfabricante cuando instale el sistema de sujeción para niños. o Cuando no vaya a usar este
dispositivo, fíjelo con uno de los cinturones de seguridad paraimpedir que salga despedido hacia delante en caso de accidente o si se frena de forma brusca.
o Los niños que sean demasiado grandes para ir en una sistemade sujeción para niños debensentarse en el asiento trasero y usar los cinturones de cintura/ hombro disponibles en elvehículo.
o Asegúrese siempre de que la
parte del hombro del cinturón de seguridad de cintura/hombro del asiento trasero exterior quedea mitad del hombro, y nunca en el cuello. Situar al niño lo más cerca posible del centro delvehículo ayudará a lograr una buena acomodación de la parte del hombro del cinturón.La parte de la cintura del cinturónde seguridad de cintura/hombroo el cinturón de cintura central del asiento posterior debe colocarse siempre lo má bajaposible en la cadera del niño y lo más ajustada posible. o Si el cinturón del asiento no se
adapta correctamente al niño, recomendamos el uso de unasiento de alza en el asiento trasero para elevar la altura a la que se sienta el niño, de modoque el cinturón pueda adaptarse correctamente.
o No permita que el niño se levante o se arrodille sobre el asiento.
o No use un asiento de seguridad para niños que "se enganche"en el respaldo del asiento; en caso de accidente no ofrecerá laseguridad necesaria.
o No permita que un niño vaya en brazos de una persona adulta mientras el vehículo esté en movimiento, ya que en caso deaccidente o parada brusca el niño podría sufrir graves lesiones. Llevar a un niño en brazos dentrode un vehículo en movimiento no ofrece ningún medio de protección al niño durante unaccidente, aun cuando la per- sona que lo lleve tenga abrochado el cinturón deseguridad.

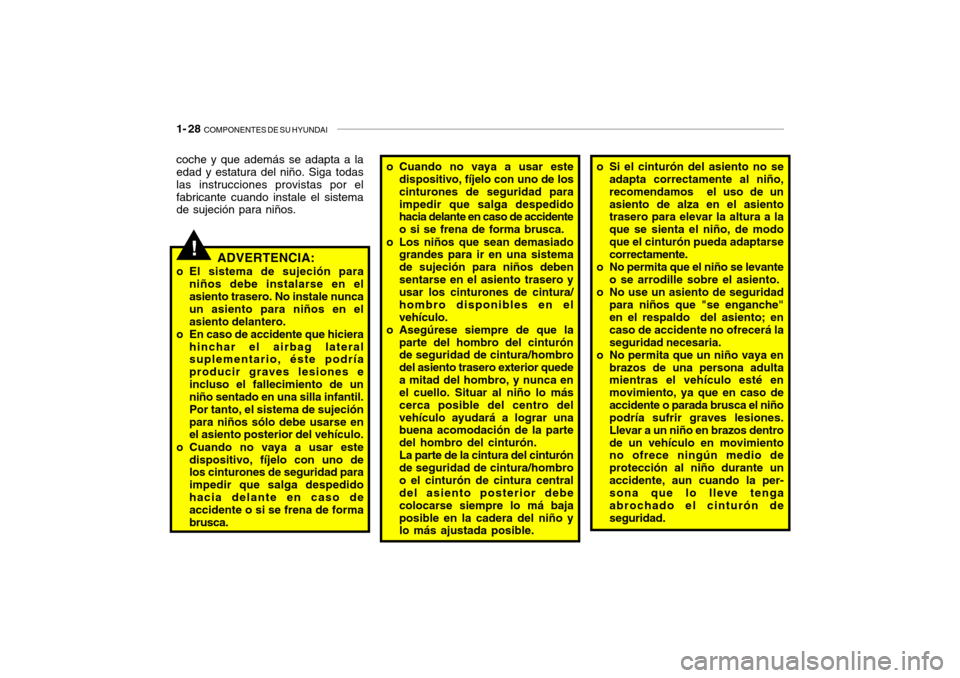

ADVERTENCIA:
o El sistema de sujeción para niños debe instalarse en el asiento trasero. No instale nunca un asiento para niños en elasiento delantero.
o En caso de accidente que hiciera
hinchar el airbag lateral suplementario, éste podría producir graves lesiones eincluso el fallecimiento de un niño sentado en una silla infantil. Por tanto, el sistema de sujeciónpara niños sólo debe usarse en el asiento posterior del vehículo.
o Cuando no vaya a usar este dispositivo, fíjelo con uno delos cinturones de seguridad para impedir que salga despedidohacia delante en caso de accidente o si se frena de forma brusca.

1- 30 COMPONENTES DE SU HYUNDAI
HSM386
!
B230B02A-GYT Uso de un sistema de retención
para niños con el sistema de anclaje de la cinta
Tornillo, Soporte Arandela, Muelle cónico
Arandela de retención
Con niños pequeños y bebés, es muy
recomendable emplear un asiento para niños o silla infantil. Esta silla infantil debe ser de tamaño apropiado para elniño y debe instalarse de acuerdo con las instrucciones del fabricante. También se recomienda instalar lasilla en el asiento trasero del coche, ya que esto contribuye de manera considerable a aumentar la seguridad.Su vehículo está equipado con tres ganchos para sujetar el asiento del niño o del bebé.

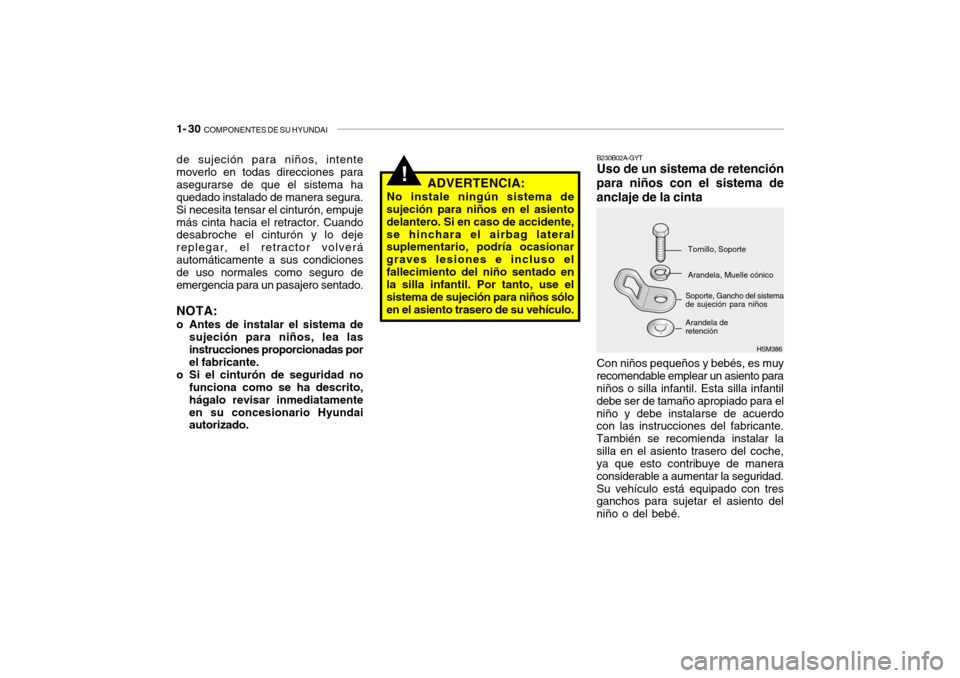

ADVERTENCIA:
No instale ningún sistema de
sujeción para niños en el asientodelantero. Si en caso de accidente,se hinchara el airbag lateral suplementario, podría ocasionar graves lesiones e incluso elfallecimiento del niño sentado en la silla infantil. Por tanto, use el sistema de sujeción para niños sóloen el asiento trasero de su vehículo.
de sujeción para niños, intente moverlo en todas direcciones para asegurarse de que el sistema haquedado instalado de manera segura.Si necesita tensar el cinturón, empujemás cinta hacia el retractor. Cuando desabroche el cinturón y lo deje replegar, el retractor volveráautomáticamente a sus condiciones de uso normales como seguro de emergencia para un pasajero sentado. NOTA:
o Antes de instalar el sistema de
sujeción para niños, lea las instrucciones proporcionadas por el fabricante.
o Si el cinturón de seguridad no funciona como se ha descrito, hágalo revisar inmediatamenteen su concesionario Hyundai autorizado. Soporte, Gancho del sistema
de sujeción para niños

1- 34 COMPONENTES DE SU HYUNDAI
B180B01A-GHT Cinturón de seguridad con
pretensor
Este vehículo Hyundai está provisto
de cinturones de seguridad conpretensor en ambos asientos delanteros.
La finalidad del pretensor es garantizar
que los cinturones de seguridadsujetan firmemente el cuerpo delocupante en ciertas colisiones frontales. Los cinturones de seguridad de pre-tensión pueden accionarse conlos airbags.
HXG229
E230H04A-GYT Aptitud de los sistemas de sujeción para niños para posiciónsentada Use sillas infantiles aprobadas oficialmente y apropiadas para susniños.Cuando emplee asientos de seguridadpara niños, consulte la siguiente tabla.
U : Adecuada para sistemas de
sujeción de categoría "univer-sal" aprobados para uso coneste grupo
UF : Adecuada para sistemas de
sujeción de categoría "univer- sal" encarados adelante aprobados para uso con estegrupo
L1 : Adecuado para "Römer ISOFIX
GR1" y aprobado para su usoen este grupo (No. de aprobación: E1 R44-03301133)
X : Posición de asiento no adecuada para niños de este grupo
Trasero
central
Grupo de
edad Posición del asiento
UX
XUX
X U, L1 U F XU FUF
Trasero
exterior
Delantero
0: Hasta 10kg (0 - 9 meses) 0+ : Hasta 13 kg(0 - 2 años) I: 9kg a 18 kg(9 meses - 4 años) II y III: 15 kg- 36 kg (4 -12 años) X

COMPONENTES DE SU HYUNDAI 1- 35
!
Los cinturones de seguridad con
pretensor funcionan de la misma forma que los cinturones de seguridadcon bloqueo de retracción de emergencia (ELR). Cuando el vehículo se detiene de forma brusca,o si el ocupante intenta inclinarse hacia delante demasiado deprisa, el retractor se acciona y bloquea elcinturón. El sistema pretensor del cinturón de

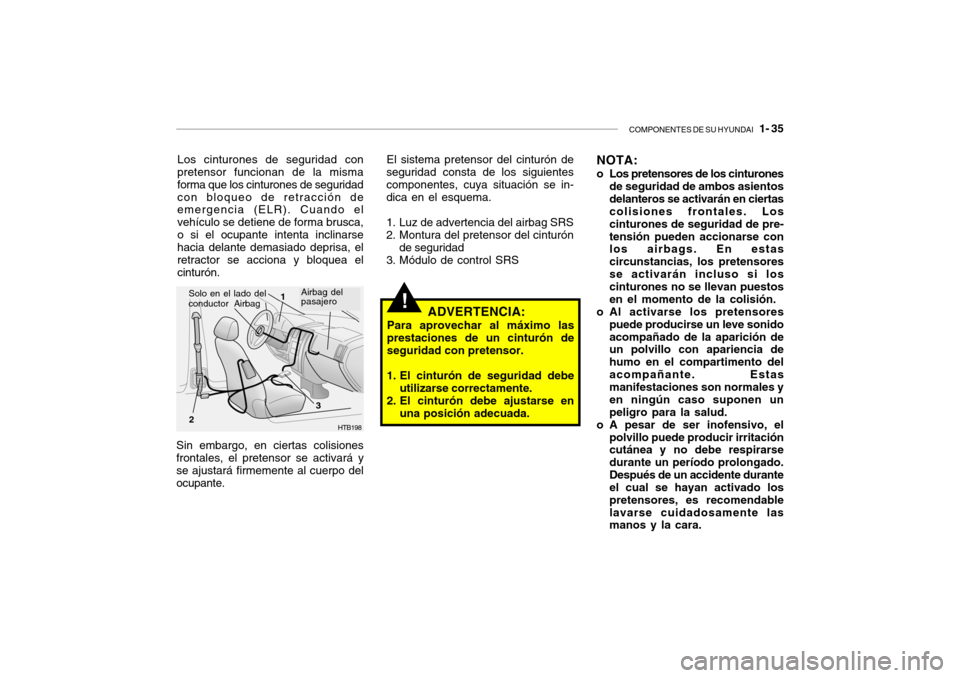

seguridad consta de los siguientescomponentes, cuya situación se in-dica en el esquema.
1. Luz de advertencia del airbag SRS
2. Montura del pretensor del cinturón
de seguridad
3. Módulo de control SRS
ADVERTENCIA:
Para aprovechar al máximo las prestaciones de un cinturón de seguridad con pretensor.
1. El cinturón de seguridad debe utilizarse correctamente.
2. El cinturón debe ajustarse en una posición adecuada.
HTB198
Solo en el lado del
conductor Airbag1
2 3Airbag del pasajero NOTA:
o Los pretensores de los cinturones
de seguridad de ambos asientos delanteros se activarán en ciertas colisiones frontales. Los cinturones de seguridad de pre-tensión pueden accionarse con los airbags. En estas circunstancias, los pretensoresse activarán incluso si los cinturones no se llevan puestos en el momento de la colisión.
o Al activarse los pretensores puede producirse un leve sonidoacompañado de la aparición de un polvillo con apariencia de humo en el compartimento delacompañante. Estas manifestaciones son normales y en ningún caso suponen unpeligro para la salud.
o A pesar de ser inofensivo, el polvillo puede producir irritación cutánea y no debe respirarse durante un período prolongado.Después de un accidente durante el cual se hayan activado los pretensores, es recomendablelavarse cuidadosamente las manos y la cara.
Sin embargo, en ciertas colisiones frontales, el pretensor se activará y se ajustará firmemente al cuerpo del ocupante.

1- 36 COMPONENTES DE SU HYUNDAI
PRECAUCIÓN:
o Dado que el sensor que activa el airbag SRS está conectado con el pretensor del cinturón deseguridad, la luz de advertencia del airbag SRS que se encuentra en el panel de instrumentosparpadeará durante seis segundos aproximadamente una vez que la llave de contacto sehaya situado en posición "ON" o "ACC", pasados los cuales se apagará.
o Si los pretensores de los cinturones no funcionancorrectamente, esta luz se encenderá incluso aunque el sistema del airbag SRS funcionecorrectamente.Si la luz de advertencia delairbag SRS no se ilumina cuandola llave se sitúa en posición "ON" o "ACC", si permanece encendida pasados los seis segundos o seenciende mientras conduce haga que un concesionario Hyundai autorizado revise el sistema de
!
o No golpee los pretensores.
o No intente reparar de ninguna forma el sistema pretensor delos cinturones de seguridad.
o La manipulación inadecuada de los pretensores o el hacer caso omiso de las advertencias de no golpear, modificar, examinar,cambiar o reparar el pretensor puede provocar un mal funcionamiento o la activaciónaccidental con el consiguiente peligro de lesiones.
o No olvide utilizar los cinturones de seguridad siempre que conduzca o viaje en un vehículoa motor.
airbag SRS o el pretensor delcinturón de seguridad lo antes posible.!

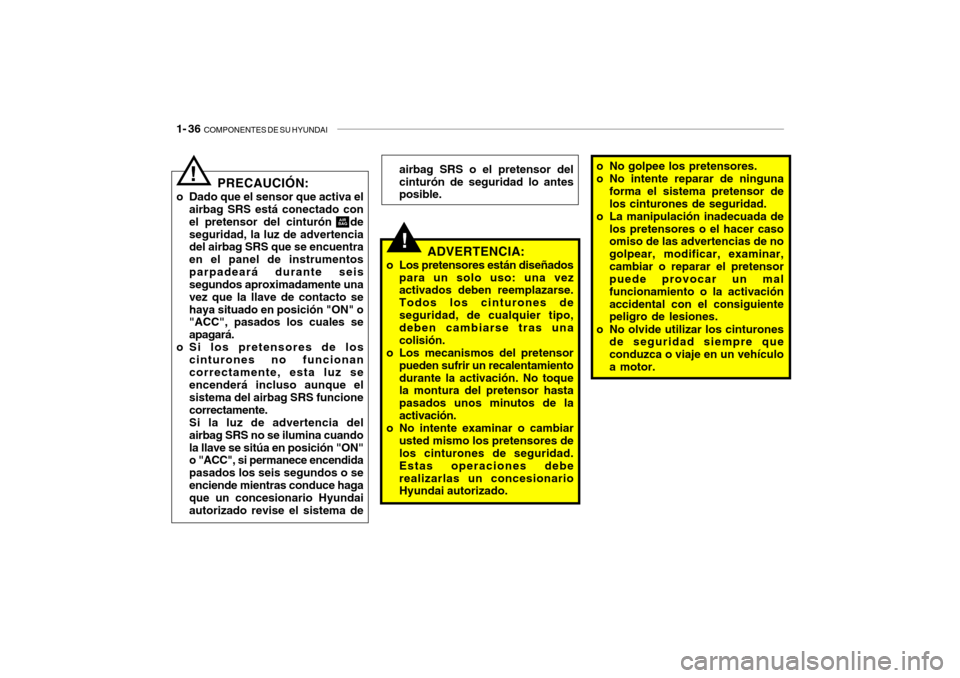

ADVERTENCIA:
o Los pretensores están diseñados para un solo uso: una vez activados deben reemplazarse. Todos los cinturones deseguridad, de cualquier tipo, deben cambiarse tras una colisión.
o Los mecanismos del pretensor pueden sufrir un recalentamientodurante la activación. No toque la montura del pretensor hasta pasados unos minutos de laactivación.
o No intente examinar o cambiar usted mismo los pretensores de los cinturones de seguridad. Estas operaciones deberealizarlas un concesionario Hyundai autorizado.

COMPONENTES DE SU HYUNDAI 1- 37
B240A01O
!
B240A02F-GHT SUJECIÓN SUPLEMENTARIA
(AIRBAG) (Si está instalado) Su Hyundai está equipado con un AIRBAG. Los indicadores depresencia del sistema están marcados con las letras SRS Air bag en la tapa del volante y en el salpicadero en ellado del acompañante. EI SRS-AIRBAG consiste en unas bolsas de aire instaladas en el volante de dirección y en el salpicadero en ellado del acompañante. El propósito de este sistema es el de dar una sujeción suplementaria al conductor oal acompañante, al cinturón de seguridad en caso de choque frontal. NOTA:
Asegúrese de leer toda la información acerca del SRS ubicadaen las etiquetas que se encuentran en la parte posterior del parasol, y en la guantera.
Airbag del conductor

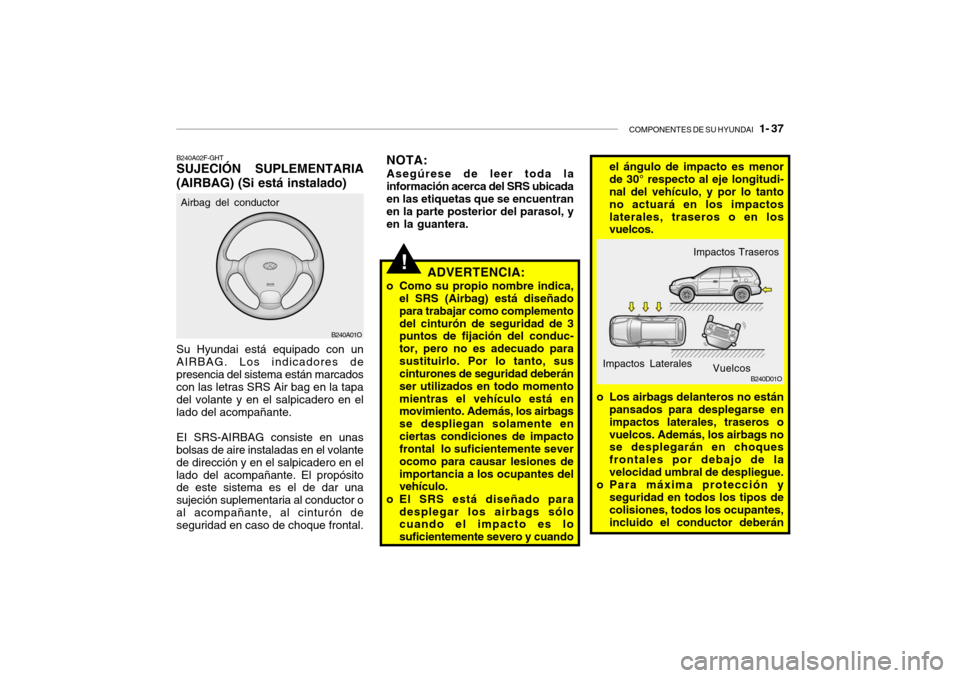

ADVERTENCIA:
o Como su propio nombre indica, el SRS (Airbag) está diseñadopara trabajar como complementodel cinturón de seguridad de 3 puntos de fijación del conduc- tor, pero no es adecuado parasustituirlo. Por lo tanto, sus cinturones de seguridad deberán ser utilizados en todo momentomientras el vehículo está en movimiento. Además, los airbags se despliegan solamente enciertas condiciones de impacto frontal lo suficientemente sever ocomo para causar lesiones deimportancia a los ocupantes del vehículo.
o El SRS está diseñado para desplegar los airbags sólocuando el impacto es lo suficientemente severo y cuando
B240D01O
el ángulo de impacto es menor de 30° respecto al eje longitudi- nal del vehículo, y por lo tanto no actuará en los impactoslaterales, traseros o en los vuelcos.
Impactos Laterales Vuelcos
o Los airbags delanteros no están pansados para desplegarse en impactos laterales, traseros ovuelcos. Además, los airbags no se desplegarán en choques frontales por debajo de lavelocidad umbral de despliegue.
o Para máxima protección y
seguridad en todos los tipos decolisiones, todos los ocupantes, incluido el conductor deberán Impactos Traseros
