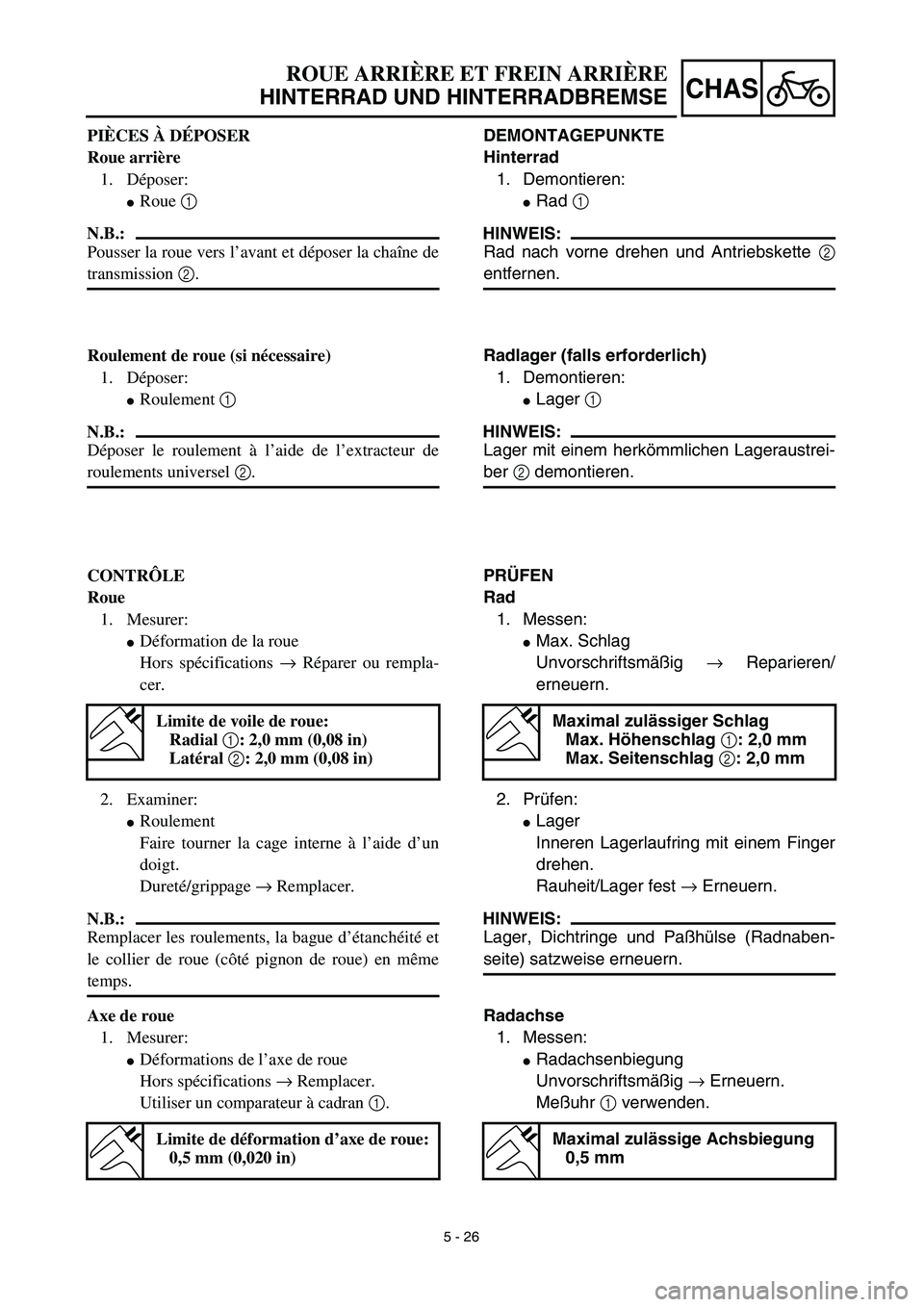

5 - 26
CHAS
ROUE ARRIÈRE ET FREIN ARRIÈRE
HINTERRAD UND HINTERRADBREMSE
DEMONTAGEPUNKTE
Hinterrad
1. Demontieren:
Rad 1
HINWEIS:
Rad nach vorne drehen und Antriebskette 2
entfernen.
Radlager (falls erforderlich)
1. Demontieren:
Lager 1
HINWEIS:
Lager mit einem herkömmlichen Lageraustrei-
ber 2 demontieren.
PRÜFEN
Rad
1. Messen:
Max. Schlag
Unvorschriftsmäßig → Reparieren/
erneuern.
2. Prüfen:
Lager
Inneren Lagerlaufring mit einem Finger
drehen.
Rauheit/Lager fest → Erneuern.
HINWEIS:
Lager, Dichtringe und Paßhülse (Radnaben-
seite) satzweise erneuern.
Maximal zulässiger Schlag
Max. Höhenschlag 1: 2,0 mm
Max. Seitenschlag 2: 2,0 mm
Radachse
1. Messen:
Radachsenbiegung
Unvorschriftsmäßig → Erneuern.
Meßuhr 1 verwenden.
Maximal zulässige Achsbiegung
0,5 mm
PIÈCES À DÉPOSER
Roue arrière
1. Déposer:
Roue 1
N.B.:
Pousser la roue vers l’avant et déposer la chaîne de
transmission 2.
Roulement de roue (si nécessaire)
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement à l’aide de l’extracteur de
roulements universel 2.
CONTRÔLE
Roue
1. Mesurer:
Déformation de la roue
Hors spécifications → Réparer ou rempla-
cer.
2. Examiner:
Roulement
Faire tourner la cage interne à l’aide d’un
doigt.
Dureté/grippage → Remplacer.
N.B.:
Remplacer les roulements, la bague d’étanchéité et
le collier de roue (côté pignon de roue) en même
temps.
Limite de voile de roue:
Radial 1: 2,0 mm (0,08 in)
Latéral 2: 2,0 mm (0,08 in)
Axe de roue
1. Mesurer:
Déformations de l’axe de roue
Hors spécifications → Remplacer.
Utiliser un comparateur à cadran 1.
Limite de déformation d’axe de roue:
0,5 mm (0,020 in)

5 - 27
CHASREAR WHEEL AND REAR BRAKE
NOTE:
The bending value is shown by one half of the
dial gauge reading.
WARNING
Do not attempt to straighten a bent axle.
Drum brake
1. Inspect:
Brake shoe lining surface
Glazed areas → Polish.
Use coarse sand paper.
NOTE:
After polishing, wipe the polished particles with
a cloth.
2. Measure:
Brake shoe lining thickness a
Out of specification → Replace.
NOTE:
Replace the brake shoes and springs as a set
if either is worn to the limit.
Brake shoe lining thickness:
Standard
4.0 mm
(0.16 in)2.0 mm
(0.08 in)
3. Measure:
Brake drum inside diameter a
Out of specification → Replace.
Brake drum inside diameter:
Standard
110 mm
(4.33 in)111 mm
(4.37 in)

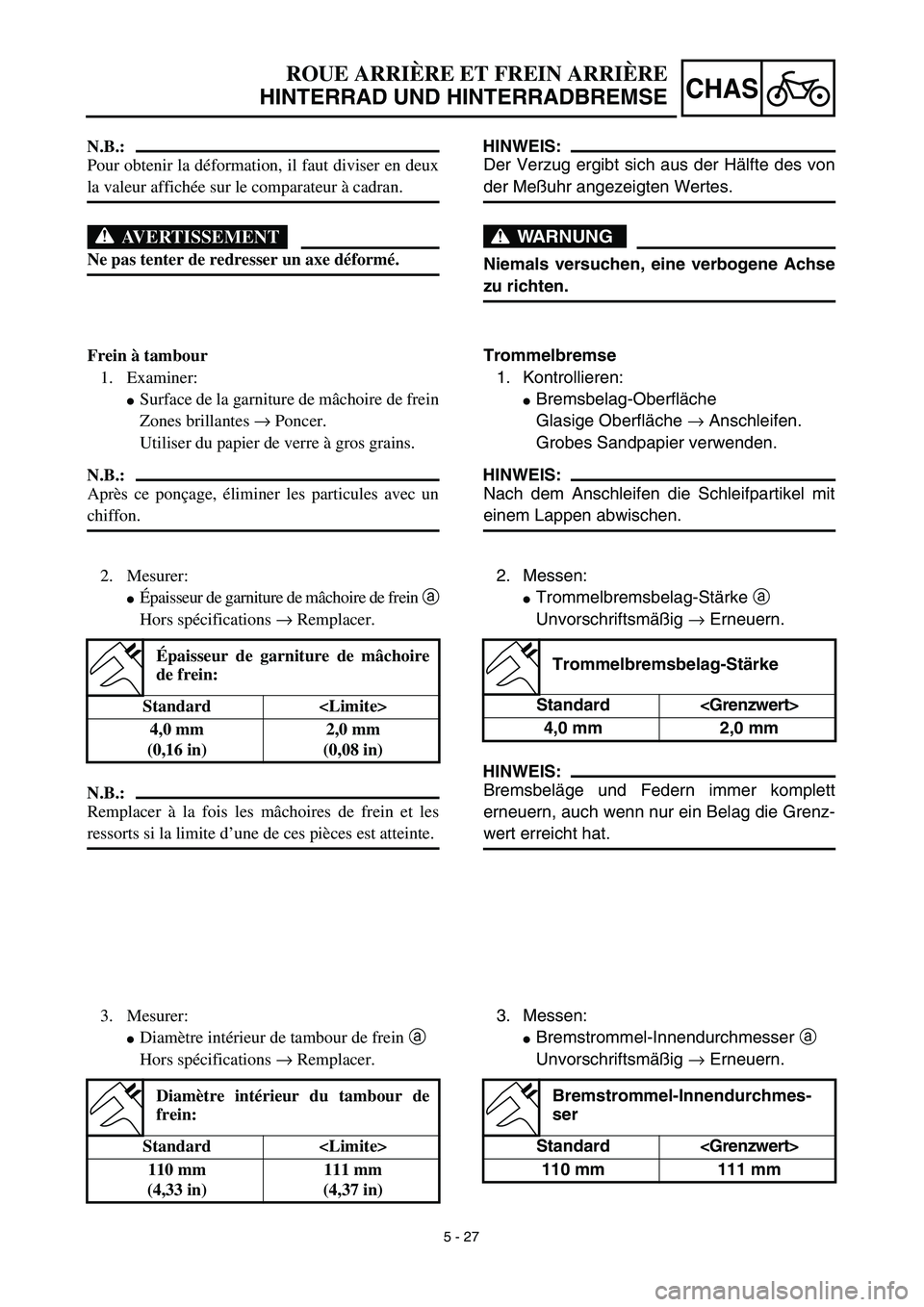

5 - 27
CHAS
ROUE ARRIÈRE ET FREIN ARRIÈRE
HINTERRAD UND HINTERRADBREMSE
HINWEIS:
Der Verzug ergibt sich aus der Hälfte des von
der Meßuhr angezeigten Wertes.
WARNUNG
Niemals versuchen, eine verbogene Achse
zu richten.
Trommelbremse
1. Kontrollieren:
Bremsbelag-Oberfläche
Glasige Oberfläche → Anschleifen.
Grobes Sandpapier verwenden.
HINWEIS:
Nach dem Anschleifen die Schleifpartikel mit
einem Lappen abwischen.
2. Messen:
Trommelbremsbelag-Stärke a
Unvorschriftsmäßig → Erneuern.
HINWEIS:
Bremsbeläge und Federn immer komplett
erneuern, auch wenn nur ein Belag die Grenz-
wert erreicht hat.
Trommelbremsbelag-Stärke
Standard
4,0 mm 2,0 mm
3. Messen:
Bremstrommel-Innendurchmesser a
Unvorschriftsmäßig → Erneuern.
Bremstrommel-Innendurchmes-
ser
Standard
110 mm 111 mm
N.B.:
Pour obtenir la déformation, il faut diviser en deux
la valeur affichée sur le comparateur à cadran.
AVERTISSEMENT
Ne pas tenter de redresser un axe déformé.
Frein à tambour
1. Examiner:
Surface de la garniture de mâchoire de frein
Zones brillantes → Poncer.
Utiliser du papier de verre à gros grains.
N.B.:
Après ce ponçage, éliminer les particules avec un
chiffon.
2. Mesurer:
Épaisseur de garniture de mâchoire de frein a
Hors spécifications → Remplacer.
N.B.:
Remplacer à la fois les mâchoires de frein et les
ressorts si la limite d’une de ces pièces est atteinte.
Épaisseur de garniture de mâchoire
de frein:
Standard
4,0 mm
(0,16 in)2,0 mm
(0,08 in)
3. Mesurer:
Diamètre intérieur de tambour de frein a
Hors spécifications → Remplacer.
Diamètre intérieur du tambour de
frein:
Standard
110 mm
(4,33 in)111 mm
(4,37 in)

5 - 28
CHASREAR WHEEL AND REAR BRAKE
4. Inspect:
Brake drum inner surface.
Oil/scratches → Remove.
OilUse a rag soaked in lac-
quer thinner or a solvent.
ScratchesUse a emery cloth (lightly
and evenly polishing).
ASSEMBLY AND INSTALLATION
Brake shoe plate assembly
1. Install:
Brake camshaft 1
NOTE:
Apply the lithium soap base grease on the
brake camshaft.
2. Check:
Brake camshaft operation
Unsmooth operation → Repair.
3. Install:
Wear indicator plate 1
NOTE:
When installing the wear indicator plate to the
brake camshaft align the projection a on the
wear indicator plate with the slots b on the
brake camshaft.
4. Install:
Brake camshaft lever 1
NOTE:
Install the brake camshaft lever in relation to
the punch mark a as shown.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

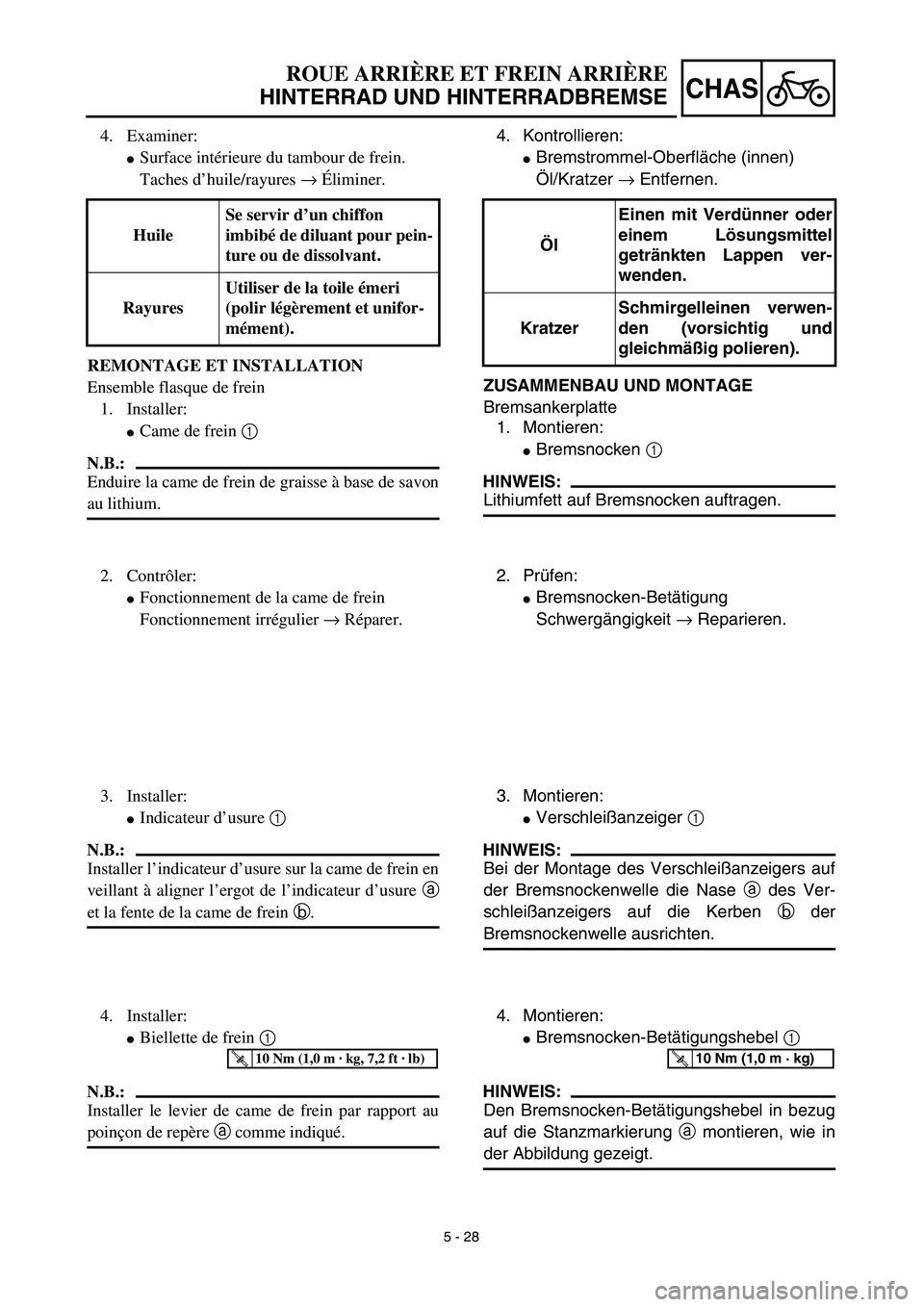

5 - 28
CHAS
4. Kontrollieren:
Bremstrommel-Oberfläche (innen)
Öl/Kratzer → Entfernen.
ZUSAMMENBAU UND MONTAGE
Bremsankerplatte
1. Montieren:
Bremsnocken 1
HINWEIS:
Lithiumfett auf Bremsnocken auftragen.ÖlEinen mit Verdünner oder
einem Lösungsmittel
getränkten Lappen ver-
wenden.
KratzerSchmirgelleinen verwen-
den (vorsichtig und
gleichmäßig polieren).
2. Prüfen:
Bremsnocken-Betätigung
Schwergängigkeit → Reparieren.
3. Montieren:
Verschleißanzeiger 1
HINWEIS:
Bei der Montage des Verschleißanzeigers auf
der Bremsnockenwelle die Nase a des Ver-
schleißanzeigers auf die Kerben b der
Bremsnockenwelle ausrichten.
4. Montieren:
Bremsnocken-Betätigungshebel 1
HINWEIS:
Den Bremsnocken-Betätigungshebel in bezug
auf die Stanzmarkierung a montieren, wie in
der Abbildung gezeigt.
T R..10 Nm (1,0 m · kg)
ROUE ARRIÈRE ET FREIN ARRIÈRE
HINTERRAD UND HINTERRADBREMSE
4. Examiner:
Surface intérieure du tambour de frein.
Taches d’huile/rayures → Éliminer.
REMONTAGE ET INSTALLATION
Ensemble flasque de frein
1. Installer:
Came de frein 1
N.B.:
Enduire la came de frein de graisse à base de savon
au lithium.HuileSe servir d’un chiffon
imbibé de diluant pour pein-
ture ou de dissolvant.
RayuresUtiliser de la toile émeri
(polir légèrement et unifor-
mément).
2. Contrôler:
Fonctionnement de la came de frein
Fonctionnement irrégulier → Réparer.
3. Installer:
Indicateur d’usure 1
N.B.:
Installer l’indicateur d’usure sur la came de frein en
veillant à aligner l’ergot de l’indicateur d’usure a
et la fente de la came de frein b.
4. Installer:
Biellette de frein 1
N.B.:
Installer le levier de came de frein par rapport au
poinçon de repère a comme indiqué.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

5 - 29

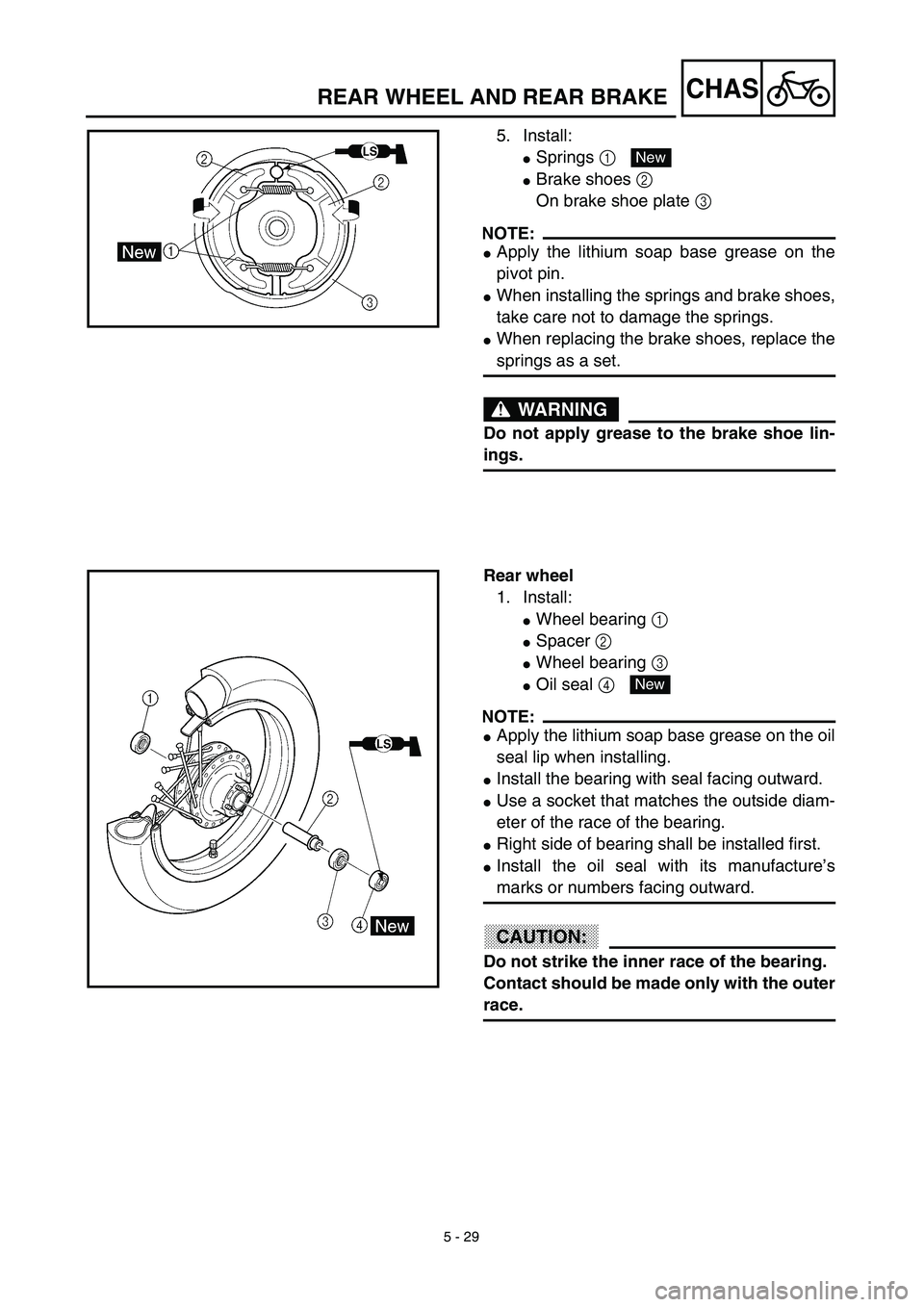

CHASREAR WHEEL AND REAR BRAKE
5. Install:
Springs 1
Brake shoes 2
On brake shoe plate 3
NOTE:
Apply the lithium soap base grease on the
pivot pin.
When installing the springs and brake shoes,
take care not to damage the springs.
When replacing the brake shoes, replace the
springs as a set.
WARNING
Do not apply grease to the brake shoe lin-
ings.
New
Rear wheel
1. Install:
Wheel bearing 1
Spacer 2
Wheel bearing 3
Oil seal 4
NOTE:
Apply the lithium soap base grease on the oil
seal lip when installing.
Install the bearing with seal facing outward.
Use a socket that matches the outside diam-
eter of the race of the bearing.
Right side of bearing shall be installed first.
Install the oil seal with its manufacture’s
marks or numbers facing outward.
CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
New

5 - 29
CHAS
5. Montieren:
Federn 1
Bremsbacken 2
(Auf Bremsankerplatte 3)
HINWEIS:
Lithiumfett auf Hebelachse auftragen.
Bei der Montage der Federn und Bremsbe-
läge darauf achten, daß die Federn nicht
beschädigt werden.
Die Federn beim Erneuern der Bremsbeläge
immer paarweise erneuern.
WARNUNG
Niemals Fett auf die Bremsbeläge auftra-
gen.
New
Hinterrad
1. Montieren:
Radlager 1
Distanzstück 2
Radlager 3
Dichtring 4
HINWEIS:
Bei der Montage Lithiumfett auf die Dicht-
lippe auftragen.
Dichtring muß bei Montage des Lagers sicht-
bar bleiben.
Zum Eintreiben des Lagers eine Nuß ent-
sprechender Größe verwenden.
Rechtes Radlager zuerst montieren.
Dichtringe so einbauen, daß die Hersteller-
beschriftung oder Teilenummer sichtbar
bleibt.
ACHTUNG:
Niemals gegen den inneren Laufring des
Lagers schlagen. Beim Eintreiben nur auf
den äußeren Laufring einwirken.
New

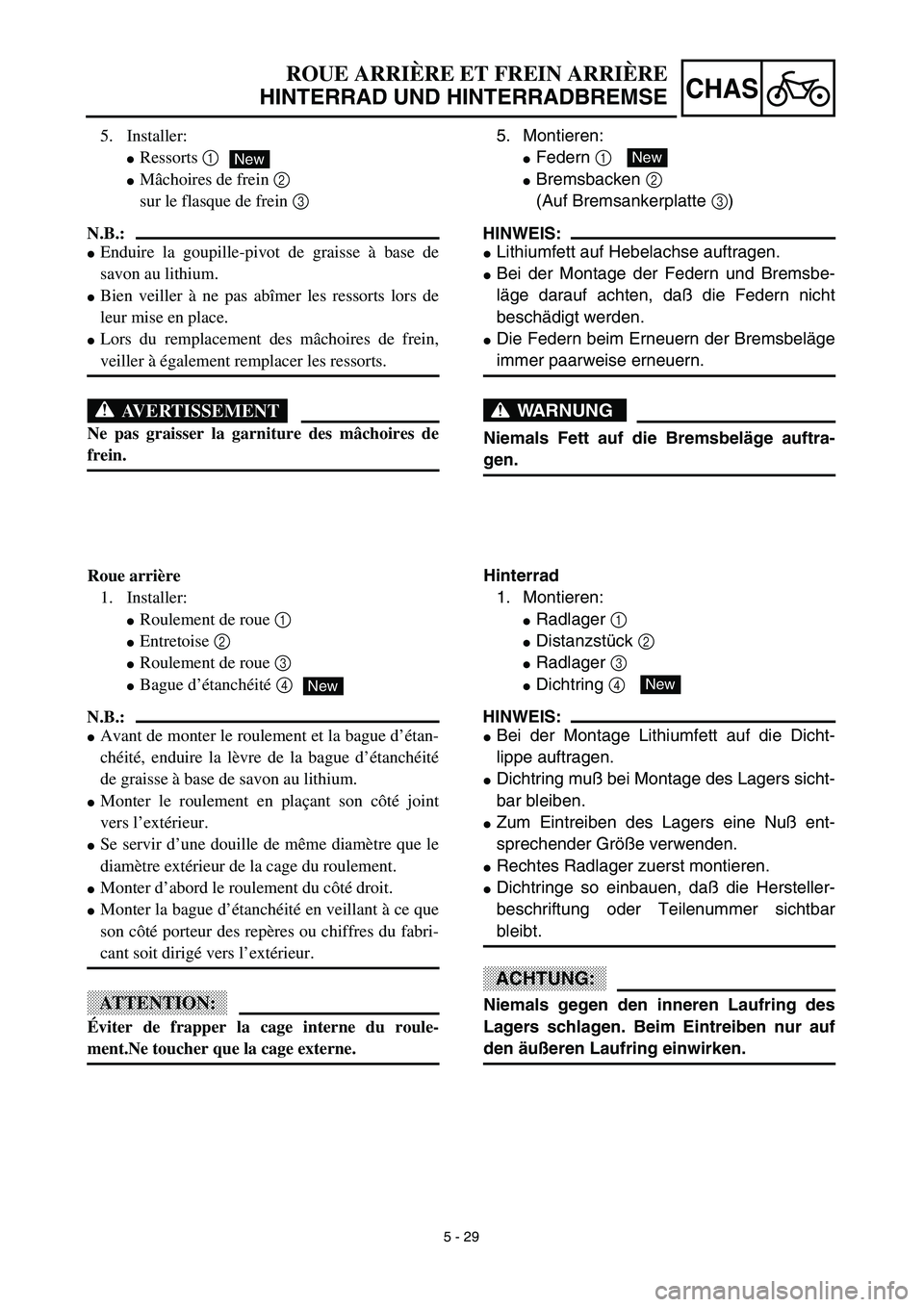

ROUE ARRIÈRE ET FREIN ARRIÈRE
HINTERRAD UND HINTERRADBREMSE
5. Installer:
Ressorts 1
Mâchoires de frein 2
sur le flasque de frein 3
N.B.:
Enduire la goupille-pivot de graisse à base de
savon au lithium.
Bien veiller à ne pas abîmer les ressorts lors de
leur mise en place.
Lors du remplacement des mâchoires de frein,
veiller à également remplacer les ressorts.
AVERTISSEMENT
Ne pas graisser la garniture des mâchoires de
frein.
New
Roue arrière
1. Installer:
Roulement de roue 1
Entretoise 2
Roulement de roue 3
Bague d’étanchéité 4
N.B.:
Avant de monter le roulement et la bague d’étan-
chéité, enduire la lèvre de la bague d’étanchéité
de graisse à base de savon au lithium.
Monter le roulement en plaçant son côté joint
vers l’extérieur.
Se servir d’une douille de même diamètre que le
diamètre extérieur de la cage du roulement.
Monter d’abord le roulement du côté droit.
Monter la bague d’étanchéité en veillant à ce que
son côté porteur des repères ou chiffres du fabri-
cant soit dirigé vers l’extérieur.
ATTENTION:
Éviter de frapper la cage interne du roule-
ment.Ne toucher que la cage externe.
New

5 - 30

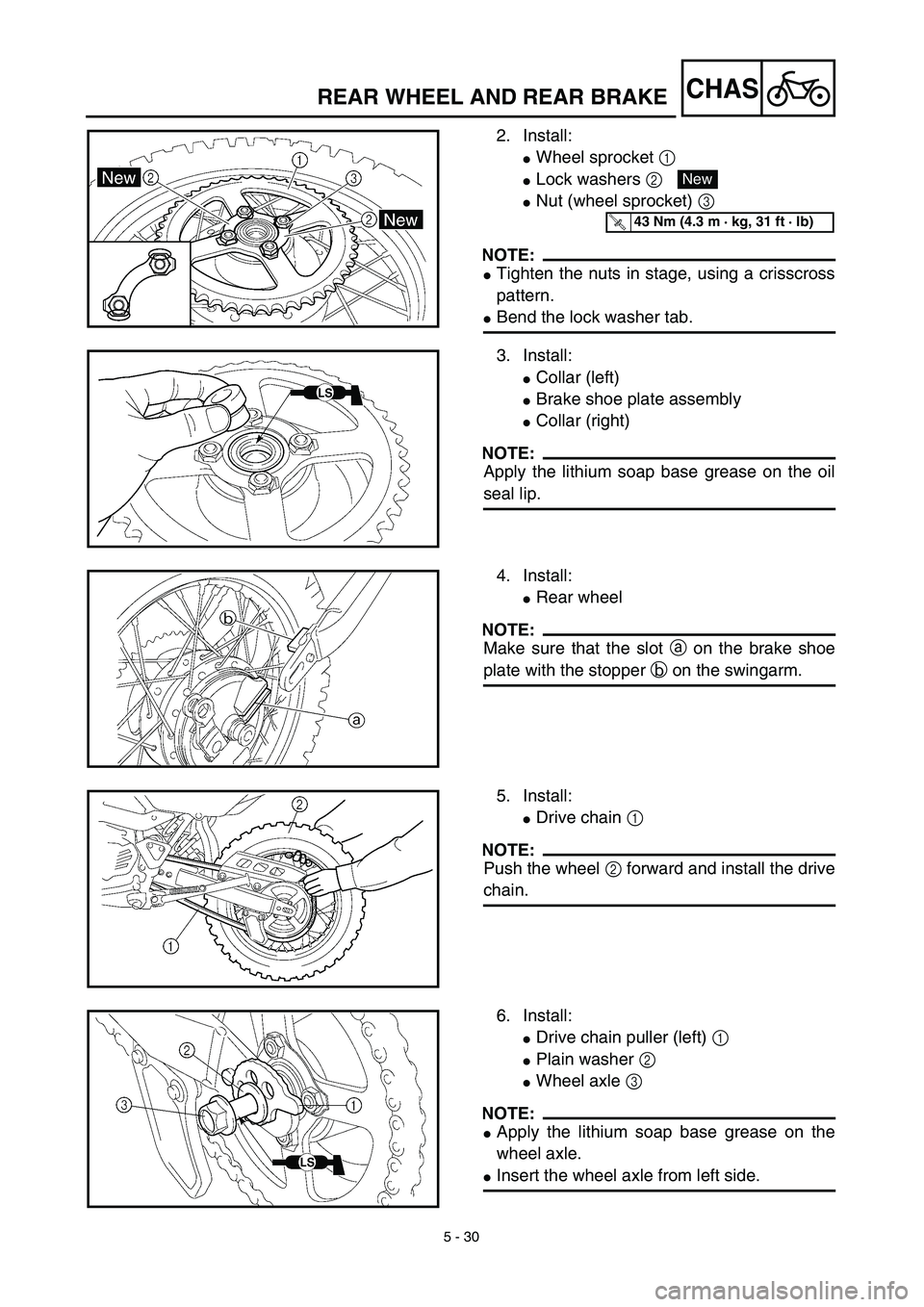

CHASREAR WHEEL AND REAR BRAKE
2. Install:
Wheel sprocket 1
Lock washers 2
Nut (wheel sprocket) 3
NOTE:
Tighten the nuts in stage, using a crisscross
pattern.
Bend the lock washer tab.
New
T R..43 Nm (4.3 m · kg, 31 ft · lb)
3. Install:
Collar (left)
Brake shoe plate assembly
Collar (right)
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
4. Install:
Rear wheel
NOTE:
Make sure that the slot a on the brake shoe
plate with the stopper b on the swingarm.
5. Install:
Drive chain 1
NOTE:
Push the wheel 2 forward and install the drive
chain.
6. Install:
Drive chain puller (left) 1
Plain washer 2
Wheel axle 3
NOTE:
Apply the lithium soap base grease on the
wheel axle.
Insert the wheel axle from left side.
