2003 YAMAHA TTR125 Notices Demploi (in French)

ENG
4 - 32
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN
Demontage-Arbeiten:1 Zylinder demontieren2 Kolben demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDER UND KOLBEN
DEMONTIEREN
Vorbereitung für den
AusbauZylinderkopf Siehe unter “ZYLINDERKOPF”.
1 Steuerkettenführung (Auslaßseite) 1
2 Zylinder/O-Ring 1/1
3Paßhülse 2
4 Dichtung 1
5 Kolbenbolzensicherung 2
Siehe unter “DEMONTAGEPUNKTE”. 6 Kolbenbolzen 1
7 Kolben 1
8Kolbenring-Satz
1Siehe unter “DEMONTAGEPUNKTE”.
1
2

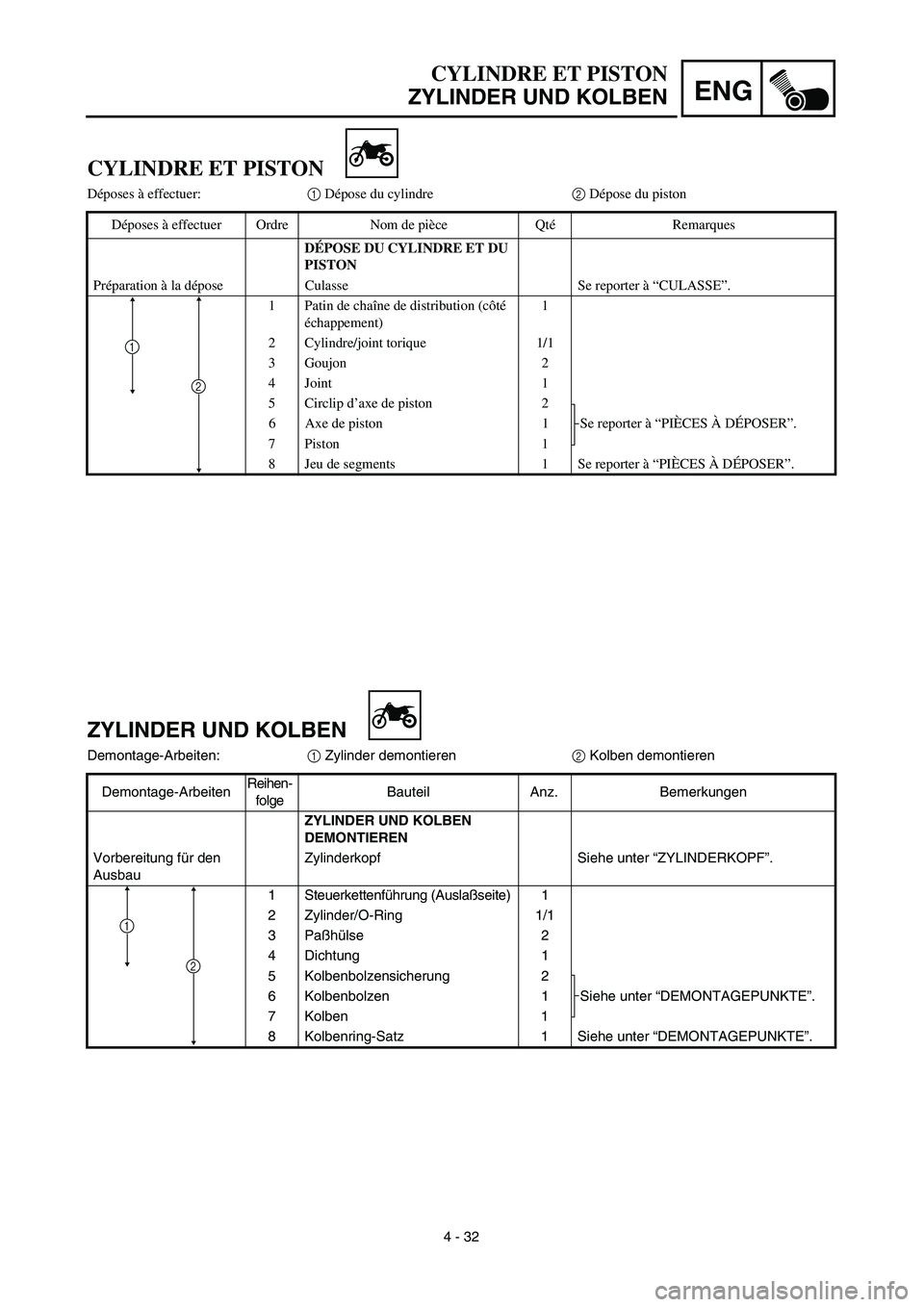

CYLINDRE ET PISTON
Déposes à effectuer:1 Dépose du cylindre2 Dépose du piston
Déposes à effectuer Ordre Nom de pièce QtéRemarques
DÉPOSE DU CYLINDRE ET DU
PISTON
Préparation à la dépose Culasse Se reporter à “CULASSE”.
1 Patin de chaîne de distribution (côté
échappement)1
2 Cylindre/joint torique 1/1
3 Goujon 2
4 Joint 1
5 Circlip d’axe de piston 2
Se reporter à “PIÈCES À DÉPOSER”. 6 Axe de piston 1
7 Piston 1
8 Jeu de segments 1 Se reporter à “PIÈCES À DÉPOSER”.
1
2

4 - 33
ENGCYLINDER AND PISTON
REMOVAL POINTS
Piston
1. Remove:
Piston pin clips 1
Piston pin 2
Piston 3
NOTE:
Before removing the piston pin clip, cover the
crankcase opening with a clean towel or rag
to prevent the clip from falling into the crank-
case cavity.
Before removing each piston pin, deburr the
clip groove and pin hole area. If the piston
pin groove is deburred and the piston pin is
still difficult to remove, use the piston pin
puller 4.
CAUTION:
Do not use a hammer to drive the piston
pin out.
Piston ring
1. Remove:
Piston rings
NOTE:
Spread the end gaps apart while at the same
time lifting the piston ring over the top of the
piston crown, as shown in the illustration.
Piston pin puller set:
YU-1304/90890-01304
INSPECTION
Cylinder and piston
1. Inspect:
Cylinder and piston walls
Vertical scratches → Replace cylinder
and piston.

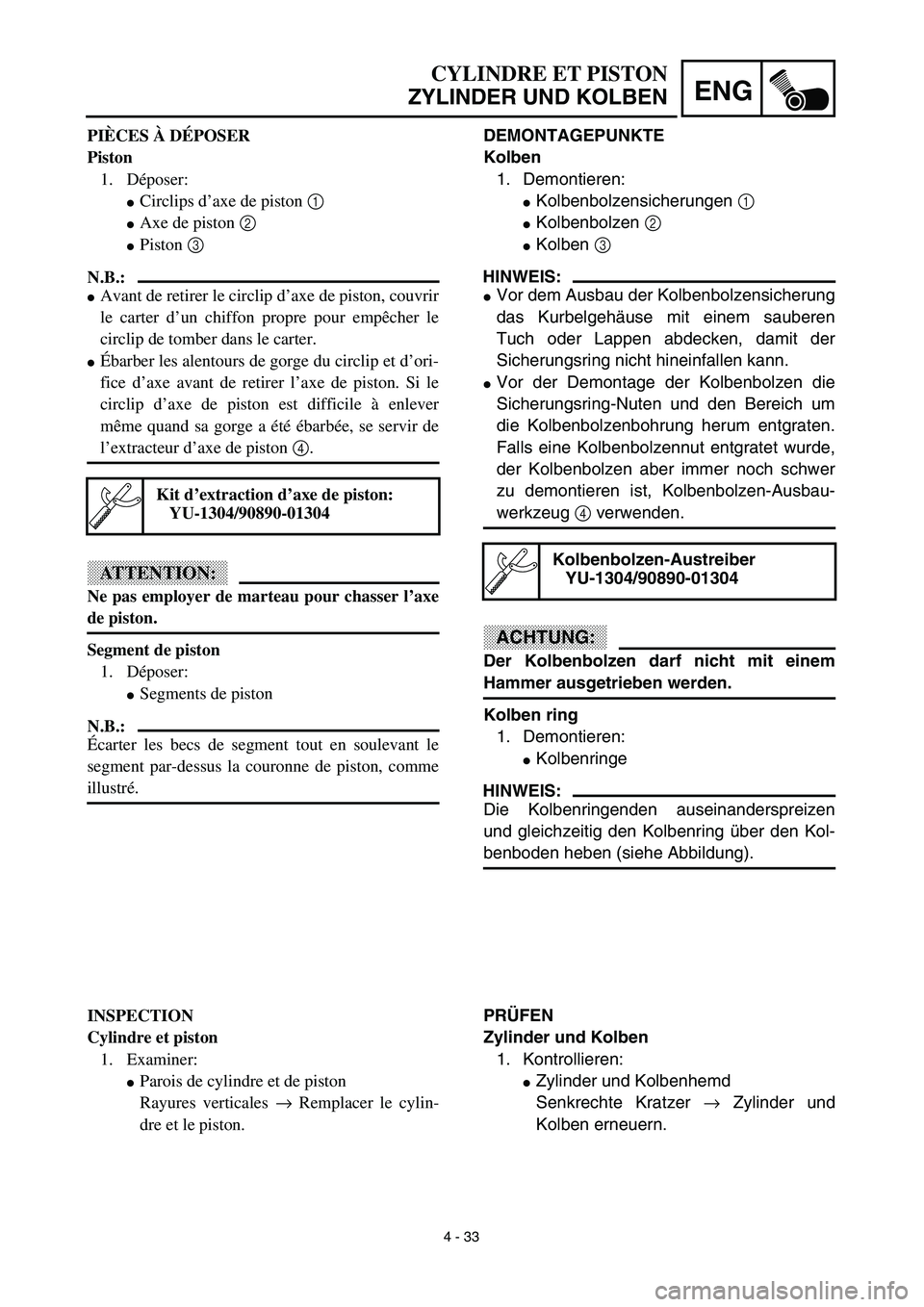

4 - 33
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
DEMONTAGEPUNKTE
Kolben
1. Demontieren:
Kolbenbolzensicherungen 1
Kolbenbolzen 2
Kolben 3
HINWEIS:
Vor dem Ausbau der Kolbenbolzensicherung
das Kurbelgehäuse mit einem sauberen
Tuch oder Lappen abdecken, damit der
Sicherungsring nicht hineinfallen kann.
Vor der Demontage der Kolbenbolzen die
Sicherungsring-Nuten und den Bereich um
die Kolbenbolzenbohrung herum entgraten.
Falls eine Kolbenbolzennut entgratet wurde,
der Kolbenbolzen aber immer noch schwer
zu demontieren ist, Kolbenbolzen-Ausbau-
werkzeug 4 verwenden.
ACHTUNG:
Der Kolbenbolzen darf nicht mit einem
Hammer ausgetrieben werden.
Kolben ring
1. Demontieren:
Kolbenringe
HINWEIS:
Die Kolbenringenden auseinanderspreizen
und gleichzeitig den Kolbenring über den Kol-
benboden heben (siehe Abbildung).
Kolbenbolzen-Austreiber
YU-1304/90890-01304
PRÜFEN
Zylinder und Kolben
1. Kontrollieren:
Zylinder und Kolbenhemd
Senkrechte Kratzer → Zylinder und
Kolben erneuern. PIÈCES À DÉPOSER
Piston
1. Déposer:
Circlips d’axe de piston 1
Axe de piston 2
Piston 3
N.B.:
Avant de retirer le circlip d’axe de piston, couvrir
le carter d’un chiffon propre pour empêcher le
circlip de tomber dans le carter.
Ébarber les alentours de gorge du circlip et d’ori-
fice d’axe avant de retirer l’axe de piston. Si le
circlip d’axe de piston est difficile à enlever
même quand sa gorge a été ébarbée, se servir de
l’extracteur d’axe de piston 4.
ATTENTION:
Ne pas employer de marteau pour chasser l’axe
de piston.
Segment de piston
1. Déposer:
Segments de piston
N.B.:
Écarter les becs de segment tout en soulevant le
segment par-dessus la couronne de piston, comme
illustré.
Kit d’extraction d’axe de piston:
YU-1304/90890-01304
INSPECTION
Cylindre et piston
1. Examiner:
Parois de cylindre et de piston
Rayures verticales → Remplacer le cylin-
dre et le piston.

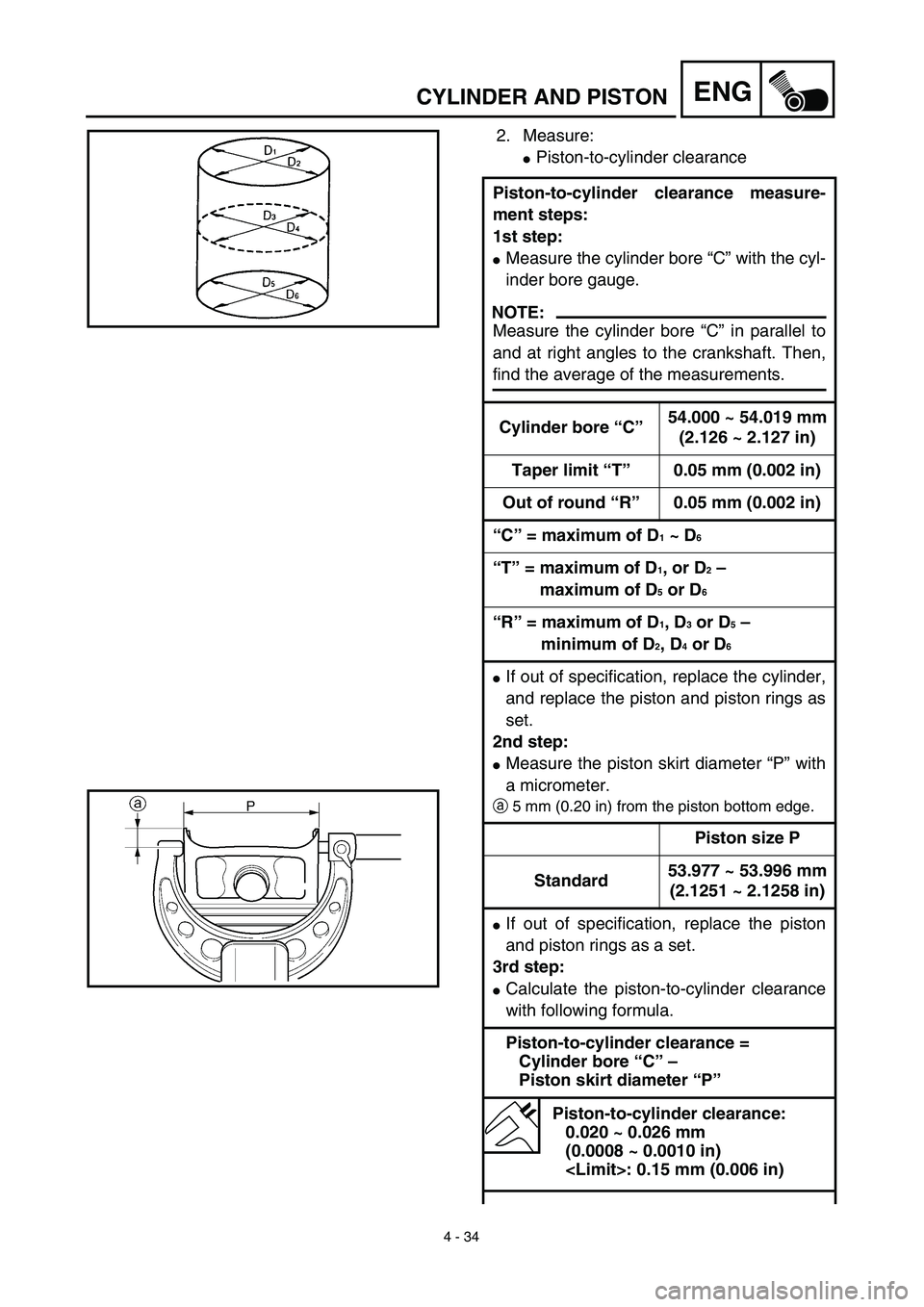

4 - 34
ENGCYLINDER AND PISTON
2. Measure:
Piston-to-cylinder clearance
Piston-to-cylinder clearance measure-
ment steps:
1st step:
Measure the cylinder bore “C” with the cyl-
inder bore gauge.
NOTE:
Measure the cylinder bore “C” in parallel to
and at right angles to the crankshaft. Then,
find the average of the measurements.
Cylinder bore “C”54.000 ~ 54.019 mm
(2.126 ~ 2.127 in)
Taper limit “T”0.05 mm (0.002 in)
Out of round “R”0.05 mm (0.002 in)
“C” = maximum of D
1 ~ D6
“T” = maximum of D
1, or D2 –
maximum of D
5 or D6
“R” = maximum of D
1, D3 or D5 –
minimum of D
2, D4 or D6
If out of specification, replace the cylinder,
and replace the piston and piston rings as
set.
2nd step:
Measure the piston skirt diameter “P” with
a micrometer.
a5 mm (0.20 in) from the piston bottom edge.
Piston size P
Standard53.977 ~ 53.996 mm
(2.1251 ~ 2.1258 in)
If out of specification, replace the piston
and piston rings as a set.
3rd step:
Calculate the piston-to-cylinder clearance
with following formula.
Piston-to-cylinder clearance =
Cylinder bore “C” –
Piston skirt diameter “P”
Piston-to-cylinder clearance:
0.020 ~ 0.026 mm
(0.0008 ~ 0.0010 in)
: 0.15 mm (0.006 in)

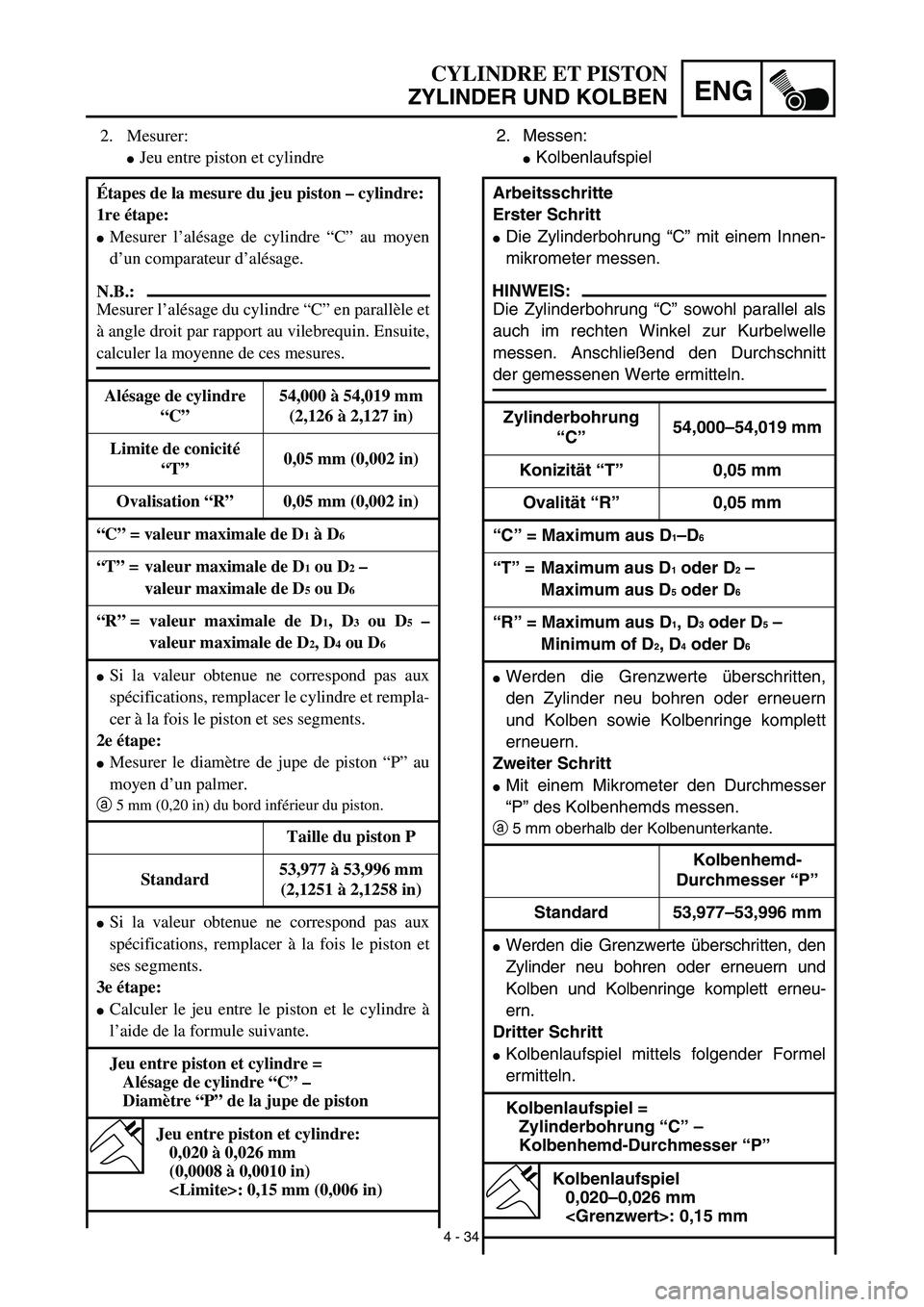

4 - 34
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
2. Messen:
Kolbenlaufspiel
Arbeitsschritte
Erster Schritt
Die Zylinderbohrung “C” mit einem Innen-
mikrometer messen.
HINWEIS:
Die Zylinderbohrung “C” sowohl parallel als
auch im rechten Winkel zur Kurbelwelle
messen. Anschließend den Durchschnitt
der gemessenen Werte ermitteln.
Zylinderbohrung
“C”54,000–54,019 mm
Konizität “T”0,05 mm
Ovalität “R”0,05 mm
“C” = Maximum aus D
1–D6
“T” = Maximum aus D
1 oder D2 –
Maximum aus D
5 oder D6
“R” = Maximum aus D
1, D3 oder D5 –
Minimum of D
2, D4 oder D6
Werden die Grenzwerte überschritten,
den Zylinder neu bohren oder erneuern
und Kolben sowie Kolbenringe komplett
erneuern.
Zweiter Schritt
Mit einem Mikrometer den Durchmesser
“P” des Kolbenhemds messen.
a5 mm oberhalb der Kolbenunterkante.
Kolbenhemd-
Durchmesser “P”
Standard 53,977–53,996 mm
Werden die Grenzwerte überschritten, den
Zylinder neu bohren oder erneuern und
Kolben und Kolbenringe komplett erneu-
ern.
Dritter Schritt
Kolbenlaufspiel mittels folgender Formel
ermitteln.
Kolbenlaufspiel =
Zylinderbohrung “C” –
Kolbenhemd-Durchmesser “P”
Kolbenlaufspiel
0,020–0,026 mm
: 0,15 mm
2. Mesurer:
Jeu entre piston et cylindre
Étapes de la mesure du jeu piston – cylindre:
1re étape:
Mesurer l’alésage de cylindre “C” au moyen
d’un comparateur d’alésage.
N.B.:
Mesurer l’alésage du cylindre “C” en parallèle et
à angle droit par rapport au vilebrequin. Ensuite,
calculer la moyenne de ces mesures.
Alésage de cylindre
“C” 54,000 à 54,019 mm
(2,126 à 2,127 in)
Limite de conicité
“T”0,05 mm (0,002 in)
Ovalisation “R” 0,05 mm (0,002 in)
“C” = valeur maximale de D
1 à D6
“T” = valeur maximale de D
1 ou D2 –
valeur maximale de D
5 ou D6
“R” = valeur maximale de D1, D3 ou D5 –
valeur maximale de D
2, D4 ou D6
Si la valeur obtenue ne correspond pas aux
spécifications, remplacer le cylindre et rempla-
cer à la fois le piston et ses segments.
2e étape:
Mesurer le diamètre de jupe de piston “P” au
moyen d’un palmer.
a5 mm (0,20 in) du bord inférieur du piston.
Taille du piston P
Standard53,977 à 53,996 mm
(2,1251 à 2,1258 in)
Si la valeur obtenue ne correspond pas aux
spécifications, remplacer à la fois le piston et
ses segments.
3e étape:
Calculer le jeu entre le piston et le cylindre à
l’aide de la formule suivante.
Jeu entre piston et cylindre =
Alésage de cylindre “C” –
Diamètre “P” de la jupe de piston
Jeu entre piston et cylindre:
0,020 à 0,026 mm
(0,0008 à 0,0010 in)
: 0,15 mm (0,006 in)

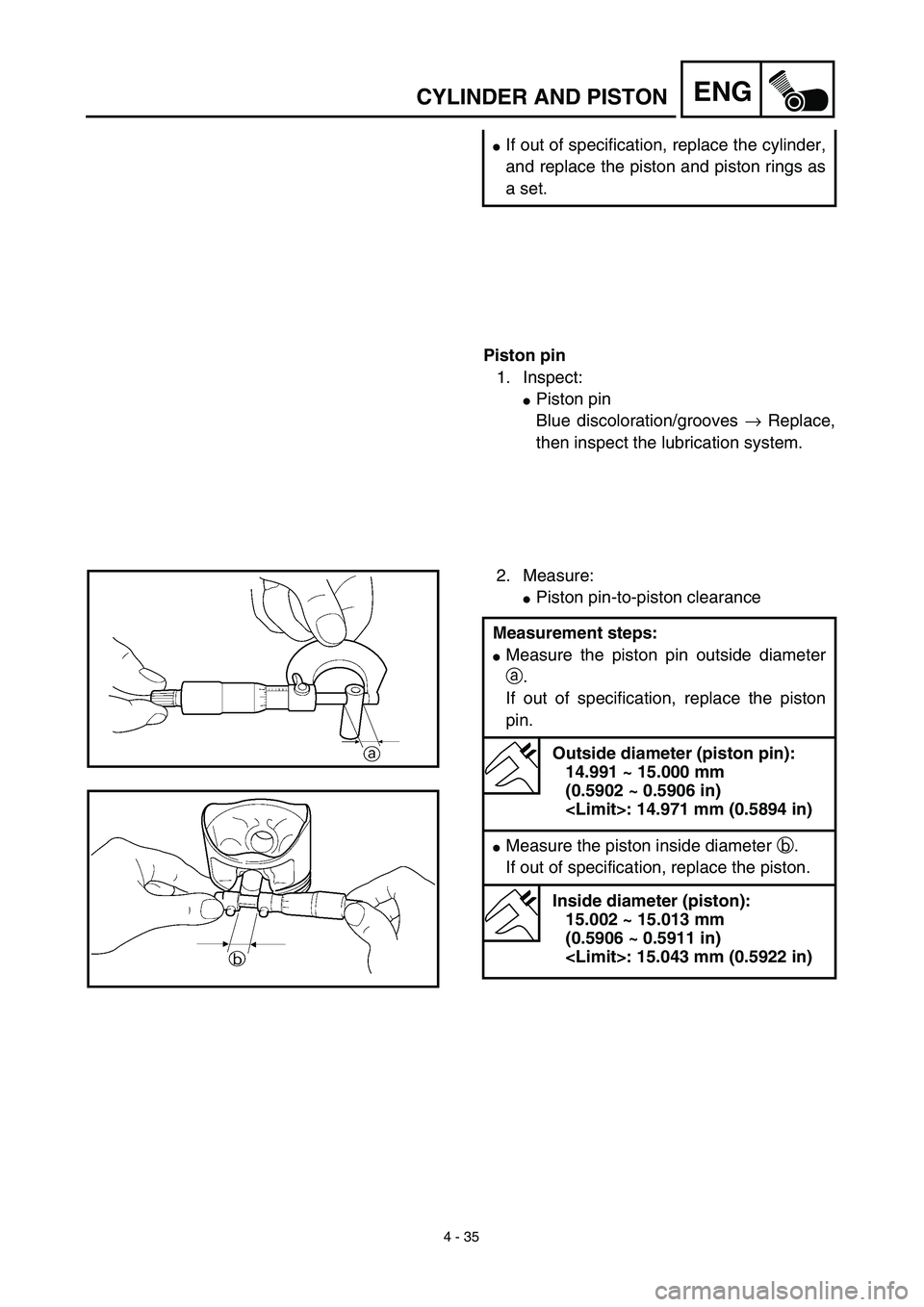

4 - 35
ENGCYLINDER AND PISTON
If out of specification, replace the cylinder,
and replace the piston and piston rings as
a set.
Piston pin
1. Inspect:
Piston pin
Blue discoloration/grooves → Replace,
then inspect the lubrication system.
2. Measure:
Piston pin-to-piston clearance
Measurement steps:
Measure the piston pin outside diameter
a.
If out of specification, replace the piston
pin.
Outside diameter (piston pin):
14.991 ~ 15.000 mm
(0.5902 ~ 0.5906 in)
: 14.971 mm (0.5894 in)
Measure the piston inside diameter b.
If out of specification, replace the piston.
Inside diameter (piston):
15.002 ~ 15.013 mm
(0.5906 ~ 0.5911 in)
: 15.043 mm (0.5922 in)

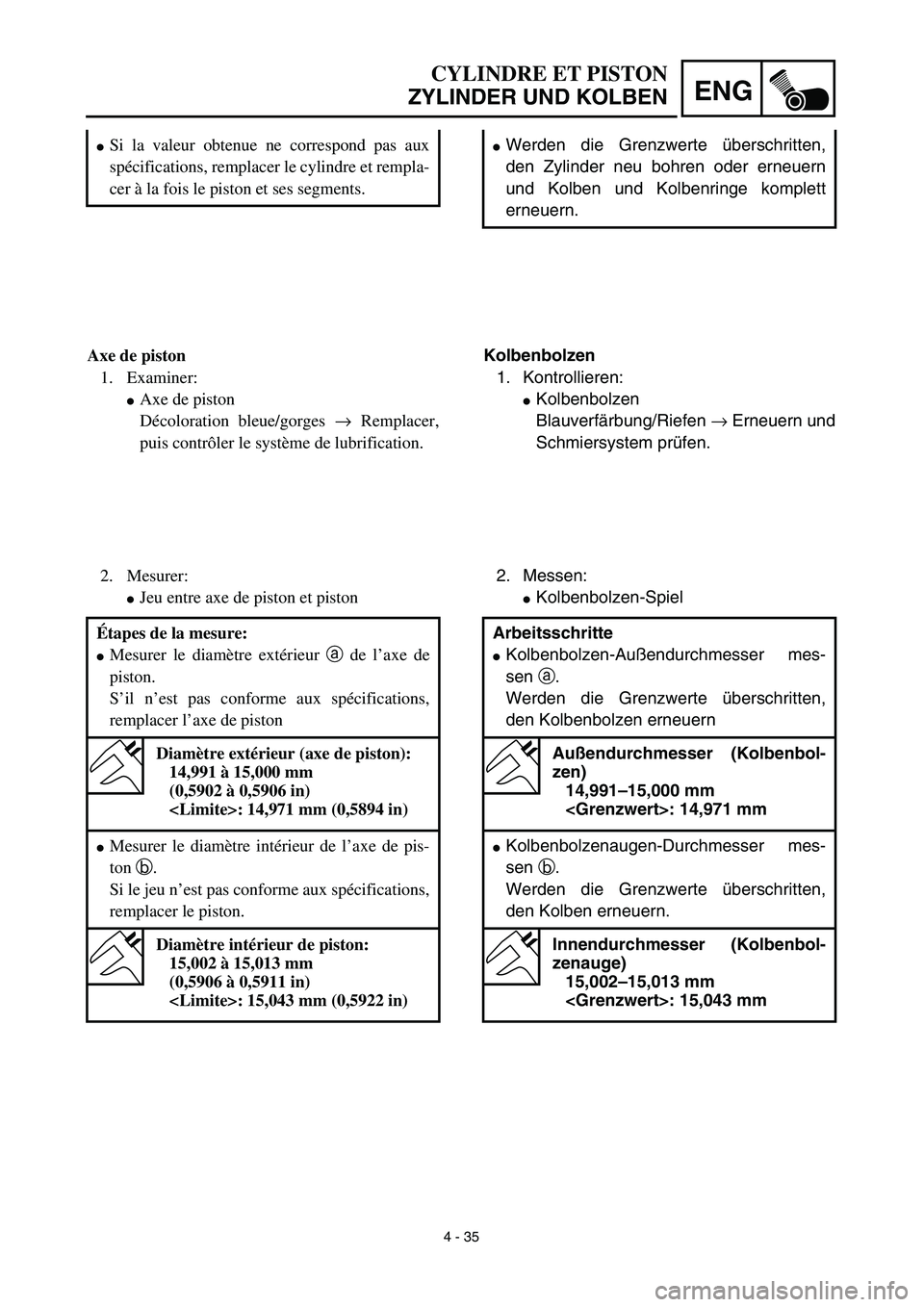

4 - 35
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
Werden die Grenzwerte überschritten,
den Zylinder neu bohren oder erneuern
und Kolben und Kolbenringe komplett
erneuern.
Kolbenbolzen
1. Kontrollieren:
Kolbenbolzen
Blauverfärbung/Riefen → Erneuern und
Schmiersystem prüfen.
2. Messen:
Kolbenbolzen-Spiel
Arbeitsschritte
Kolbenbolzen-Außendurchmesser mes-
sen a.
Werden die Grenzwerte überschritten,
den Kolbenbolzen erneuern
Außendurchmesser (Kolbenbol-
zen)
14,991–15,000 mm
: 14,971 mm
Kolbenbolzenaugen-Durchmesser mes-
sen b.
Werden die Grenzwerte überschritten,
den Kolben erneuern.
Innendurchmesser (Kolbenbol-
zenauge)
15,002–15,013 mm
: 15,043 mm
Si la valeur obtenue ne correspond pas aux
spécifications, remplacer le cylindre et rempla-
cer à la fois le piston et ses segments.
Axe de piston
1. Examiner:
Axe de piston
Décoloration bleue/gorges → Remplacer,
puis contrôler le système de lubrification.
2. Mesurer:
Jeu entre axe de piston et piston
Étapes de la mesure:
Mesurer le diamètre extérieur a de l’axe de
piston.
S’il n’est pas conforme aux spécifications,
remplacer l’axe de piston
Diamètre extérieur (axe de piston):
14,991 à 15,000 mm
(0,5902 à 0,5906 in)
: 14,971 mm (0,5894 in)
Mesurer le diamètre intérieur de l’axe de pis-
ton b.
Si le jeu n’est pas conforme aux spécifications,
remplacer le piston.
Diamètre intérieur de piston:
15,002 à 15,013 mm
(0,5906 à 0,5911 in)
: 15,043 mm (0,5922 in)

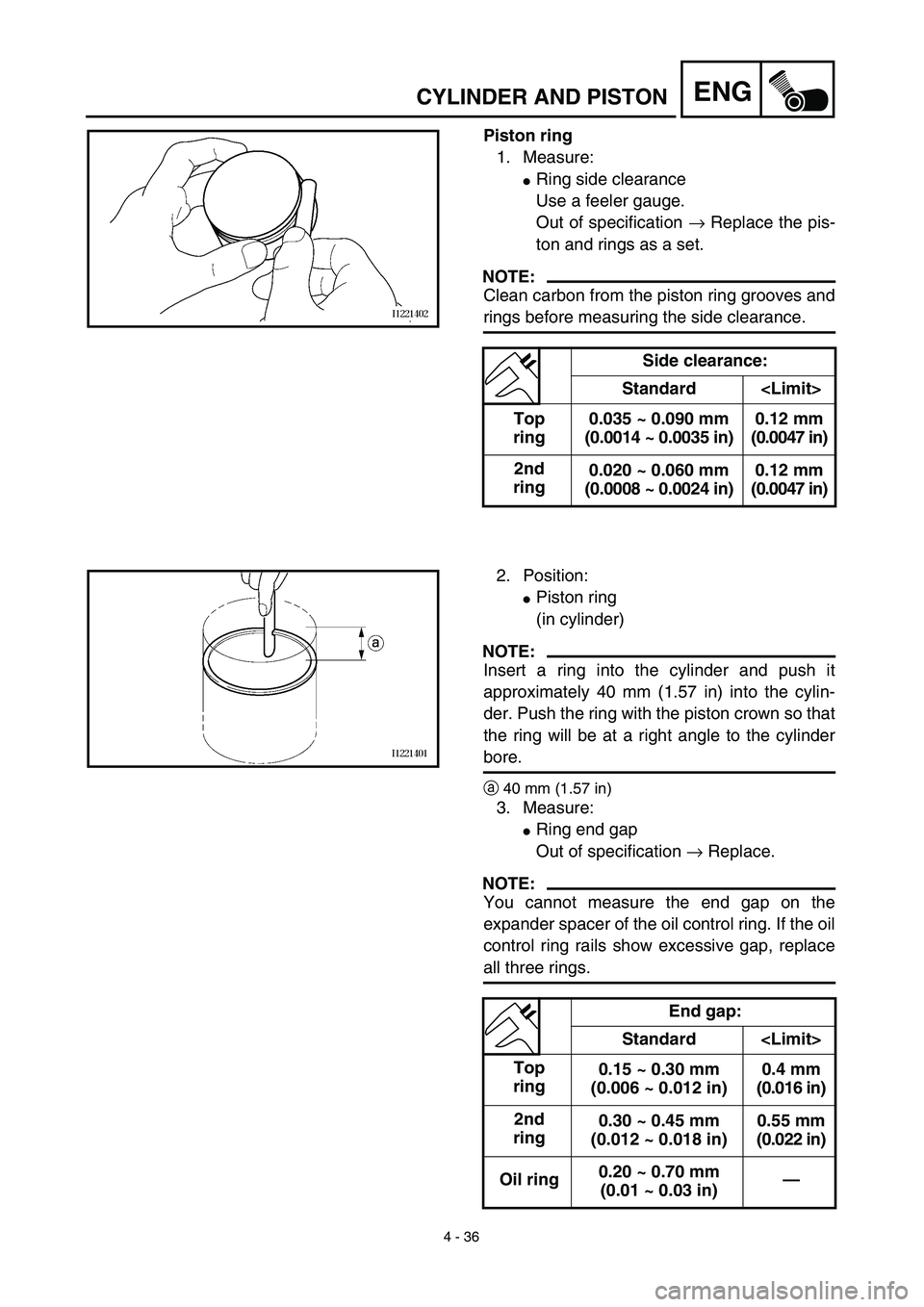

4 - 36
ENGCYLINDER AND PISTON
Piston ring
1. Measure:
Ring side clearance
Use a feeler gauge.
Out of specification → Replace the pis-
ton and rings as a set.
NOTE:
Clean carbon from the piston ring grooves and
rings before measuring the side clearance.
Side clearance:
Standard
Top
ring0.035 ~ 0.090 mm
(0.0014 ~ 0.0035 in)0.12 mm
(0.0047 in)
2nd
ring0.020 ~ 0.060 mm
(0.0008 ~ 0.0024 in)0.12 mm
(0.0047 in)
2. Position:
Piston ring
(in cylinder)
NOTE:
Insert a ring into the cylinder and push it
approximately 40 mm (1.57 in) into the cylin-
der. Push the ring with the piston crown so that
the ring will be at a right angle to the cylinder
bore.
a40 mm (1.57 in)
3. Measure:
Ring end gap
Out of specification → Replace.
NOTE:
You cannot measure the end gap on the
expander spacer of the oil control ring. If the oil
control ring rails show excessive gap, replace
all three rings.
End gap:
Standard
Top
ring0.15 ~ 0.30 mm
(0.006 ~ 0.012 in)0.4 mm
(0.016 in)
2nd
ring0.30 ~ 0.45 mm
(0.012 ~ 0.018 in)0.55 mm
(0.022 in)
Oil ring0.20 ~ 0.70 mm
(0.01 ~ 0.03 in)—
