4 - 24
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VENTILE UND VENTILFEDERN
Demontage-Arbeiten:1 Ventile und Ventilfedern demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VENTILE UND VENTILFEDERN
DEMONTIEREN
Vorbereitung für den
AusbauZylinderkopf Siehe unter “ZYLINDERKOPF”.
Nockenwelle und Kipphebel Siehe unter “NOCKENWELLE UND
KIPPHEBEL”.
1 Ventilkeile 4
Siehe unter “DEMONTAGEPUNKTE”. 2 Ventilfederteller 2
3 Ventilfeder 2
4 Einlaßventil 1
5 Auslaßventil 2
6 Ventilschaftdichtung 2
7Ventilfedersitz
2
1

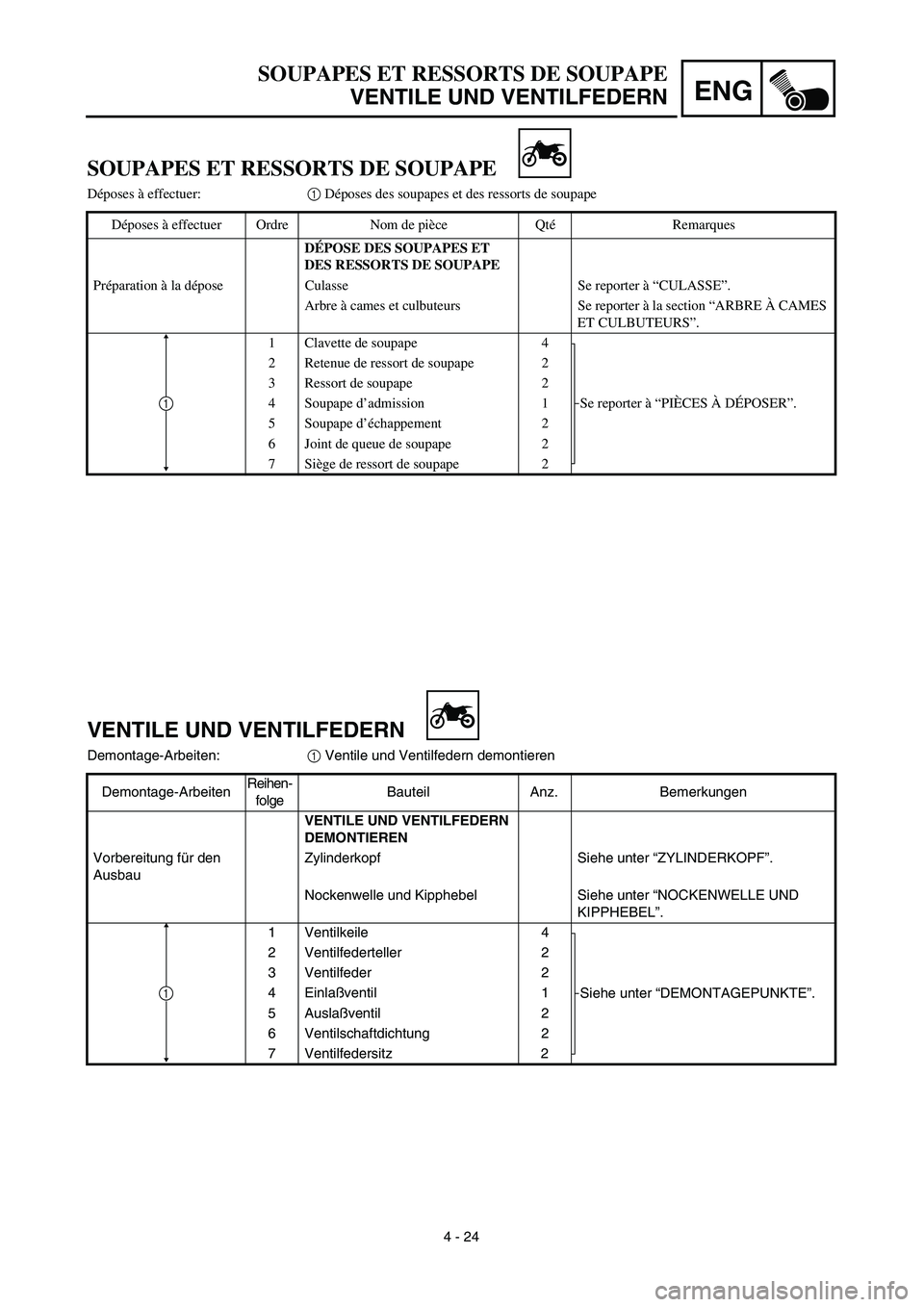

SOUPAPES ET RESSORTS DE SOUPAPE
Déposes à effectuer:1 Déposes des soupapes et des ressorts de soupape
Déposes à effectuer Ordre Nom de pièce QtéRemarques
DÉPOSE DES SOUPAPES ET
DES RESSORTS DE SOUPAPE
Préparation à la dépose Culasse Se reporter à “CULASSE”.
Arbre à cames et culbuteurs Se reporter à la section “ARBRE À CAMES
ET CULBUTEURS”.
1 Clavette de soupape 4
Se reporter à “PIÈCES À DÉPOSER”. 2 Retenue de ressort de soupape 2
3 Ressort de soupape 2
4 Soupape d’admission 1
5 Soupape d’échappement 2
6 Joint de queue de soupape 2
7Siège de ressort de soupape 2
1

4 - 25
ENGVALVES AND VALVE SPRINGS
REMOVAL POINTS
Valve
1. Check:
Valve sealing
Leakage at the valve seat → Inspect
the valve face, valve seat and valve
seat width.
Checking steps:
Pour a clean solvent 1 into the intake and
exhaust ports.
Check that the valve seals properly.
There should be no leakage at the valve
seat 2.
2. Remove:
Valve cotters 1
NOTE:
Attach a valve spring compressor 2 between
the valve spring retainer and the cylinder head
to remove the valve cotters.
Valve spring compressor:
YM-4019/90890-04019
3. Remove:
Valve spring retainer 1
Valve spring 2
Valve 3
Valve stem seal 4
Valve spring seat 5
NOTE:
Identify the position of each part very carefully
so that it can be reinstalled in its original place.

4 - 25
ENG

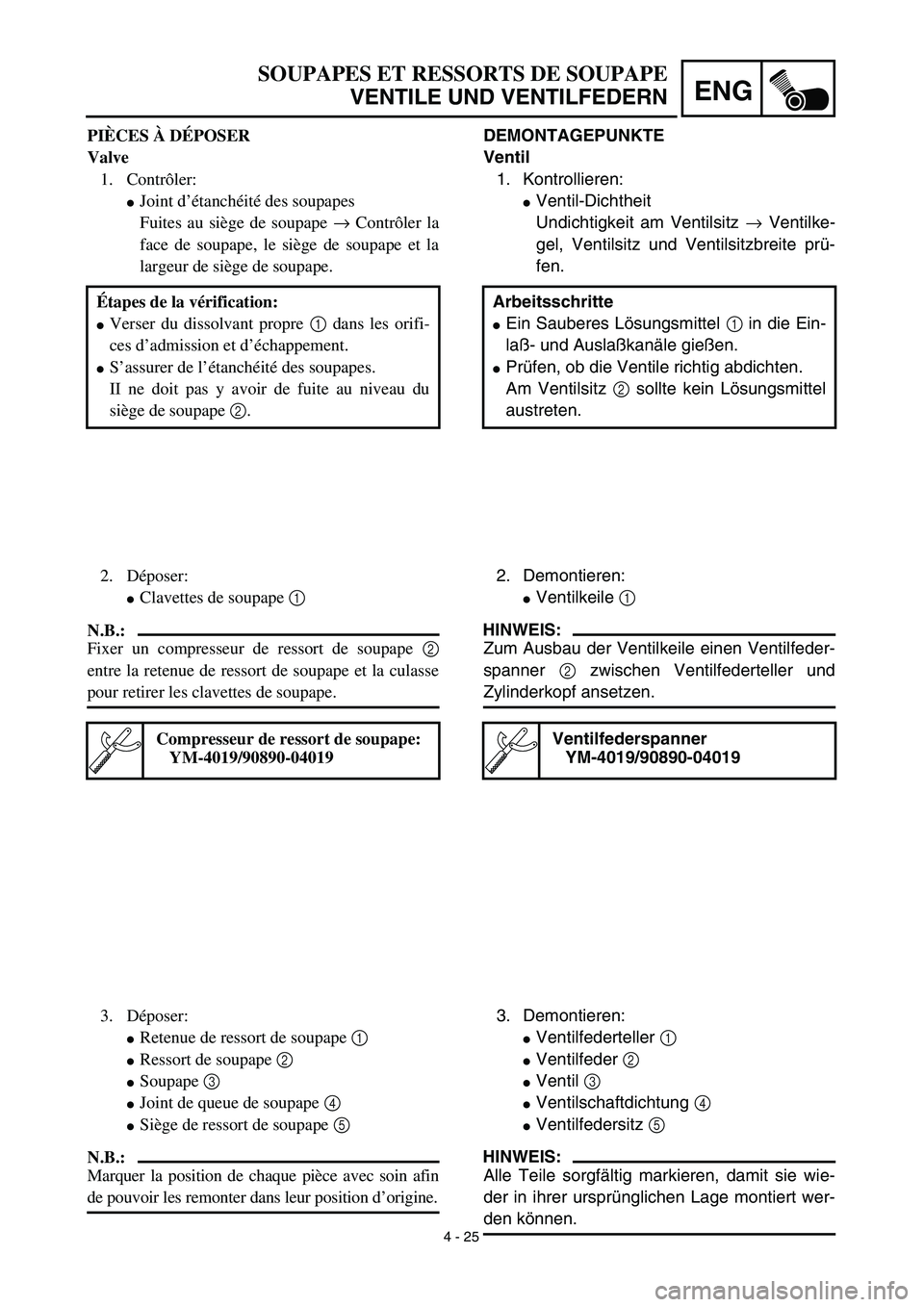

PIÈCES À DÉPOSER
Valve
1. Contrôler:
Joint d’étanchéité des soupapes
Fuites au siège de soupape → Contrôler la
face de soupape, le siège de soupape et la
largeur de siège de soupape.
Étapes de la vérification:
Verser du dissolvant propre 1 dans les orifi-
ces d’admission et d’échappement.
S’assurer de l’étanchéité des soupapes.
II ne doit pas y avoir de fuite au niveau du
siège de soupape 2.
2. Déposer:
Clavettes de soupape 1
N.B.:
Fixer un compresseur de ressort de soupape 2
entre la retenue de ressort de soupape et la culasse
pour retirer les clavettes de soupape.
Compresseur de ressort de soupape:
YM-4019/90890-04019
3. Déposer:
Retenue de ressort de soupape 1
Ressort de soupape 2
Soupape 3
Joint de queue de soupape 4
Siège de ressort de soupape 5
N.B.:
Marquer la position de chaque pièce avec soin afin
de pouvoir les remonter dans leur position d’origine.DEMONTAGEPUNKTE
Ventil
1. Kontrollieren:
Ventil-Dichtheit
Undichtigkeit am Ventilsitz → Ventilke-
gel, Ventilsitz und Ventilsitzbreite prü-
fen.
Arbeitsschritte
Ein Sauberes Lösungsmittel 1 in die Ein-
laß- und Auslaßkanäle gießen.
Prüfen, ob die Ventile richtig abdichten.
Am Ventilsitz 2 sollte kein Lösungsmittel
austreten.
2. Demontieren:
Ventilkeile 1
HINWEIS:
Zum Ausbau der Ventilkeile einen Ventilfeder-
spanner 2 zwischen Ventilfederteller und
Zylinderkopf ansetzen.
Ventilfederspanner
YM-4019/90890-04019
3. Demontieren:
Ventilfederteller 1
Ventilfeder 2
Ventil 3
Ventilschaftdichtung 4
Ventilfedersitz 5
HINWEIS:
Alle Teile sorgfältig markieren, damit sie wie-
der in ihrer ursprünglichen Lage montiert wer-
den können.
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN

4 - 26

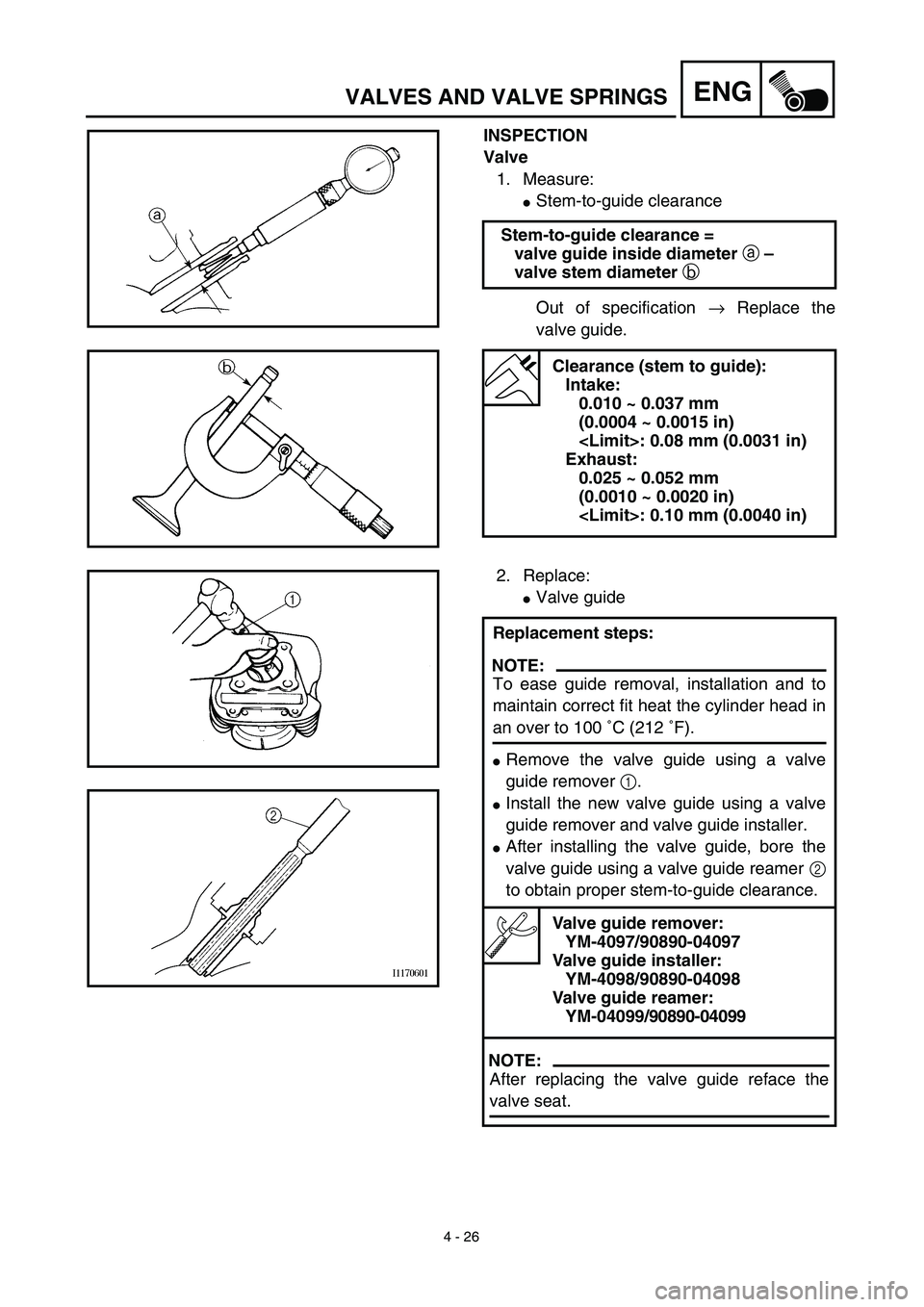

ENGVALVES AND VALVE SPRINGS
INSPECTION
Valve
1. Measure:
Stem-to-guide clearance
Out of specification → Replace the
valve guide. Stem-to-guide clearance =
valve guide inside diameter a –
valve stem diameter b
Clearance (stem to guide):
Intake:
0.010 ~ 0.037 mm
(0.0004 ~ 0.0015 in)
: 0.08 mm (0.0031 in)
Exhaust:
0.025 ~ 0.052 mm
(0.0010 ~ 0.0020 in)
: 0.10 mm (0.0040 in)
2. Replace:
Valve guide
Replacement steps:
NOTE:
To ease guide removal, installation and to
maintain correct fit heat the cylinder head in
an over to 100 ˚C (212 ˚F).
Remove the valve guide using a valve
guide remover 1.
Install the new valve guide using a valve
guide remover and valve guide installer.
After installing the valve guide, bore the
valve guide using a valve guide reamer 2
to obtain proper stem-to-guide clearance.
Valve guide remover:
YM-4097/90890-04097
Valve guide installer:
YM-4098/90890-04098
Valve guide reamer:
YM-04099/90890-04099
NOTE:
After replacing the valve guide reface the
valve seat.

4 - 26
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
PRÜFEN
Ventil
1. Messen:
Ventilschaftspiel
Nicht vorschriftsmäßig → Ventilführung
erneuern. Ventilschaftspiel =
Ventilführungs-Innendurchmesser a –
Ventilschaftdurchmesser b
Ventilschaftspiel
Einlaß
0,010–0,037 mm
: 0,08 mm
Auslaß
0,025–0,052 mm
: 0,10 mm
2. Erneuern:
Ventilführung
Arbeitsschritte
HINWEIS:
Zur leichteren Demontage und Montage und
um einen korrekten Sitz zu gewährleisten,
den Zylinderkopf in einem Ofen auf 100 ˚C
erwärmen.
Ventilführung mit einem Ventilführungs-
Ausbauwerkzeug 1 demontieren.
Neue Ventilführung mit Hilfe des Ventilfüh-
rungs-Ausbauwerkzeuges und eines Ven-
tilführungs-Einbauwerkzeuges montieren.
Ventilführung nach der Montage mit einer
Reibahle 2 aufreiben, um das korrekte
Ventilschaftspiel zu erzielen.
Ventilführungs-Ausbauwerkzeug
YM-4097/90890-04097
Ventilführungs-Einbauwerkzeug
YM-4098/90890-04098
Ventilführungs-Reibahle
YM-04099/90890-04099
HINWEIS:
Nach dem Auswechseln der Ventilführung
den Ventilsitz nachschleifen.

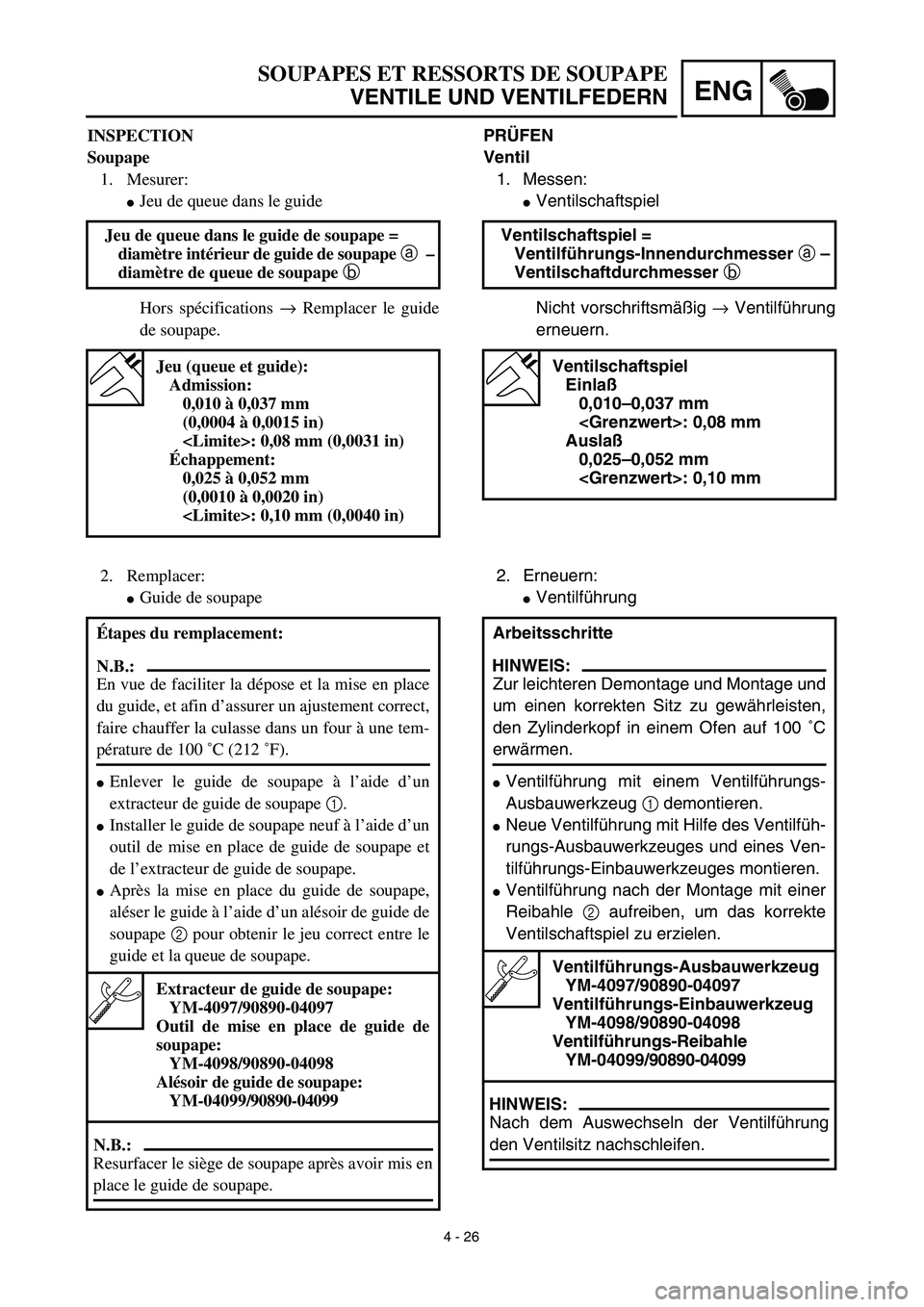

INSPECTION
Soupape
1. Mesurer:
Jeu de queue dans le guide
Hors spécifications → Remplacer le guide
de soupape. Jeu de queue dans le guide de soupape =
diamètre intérieur de guide de soupape a –
diamètre de queue de soupape b
Jeu (queue et guide):
Admission:
0,010 à 0,037 mm
(0,0004 à 0,0015 in)
: 0,08 mm (0,0031 in)
Échappement:
0,025 à 0,052 mm
(0,0010 à 0,0020 in)
: 0,10 mm (0,0040 in)
2. Remplacer:
Guide de soupape
Étapes du remplacement:
N.B.:
En vue de faciliter la dépose et la mise en place
du guide, et afin d’assurer un ajustement correct,
faire chauffer la culasse dans un four à une tem-
pérature de 100 ˚C (212 ˚F).
Enlever le guide de soupape à l’aide d’un
extracteur de guide de soupape 1.
Installer le guide de soupape neuf à l’aide d’un
outil de mise en place de guide de soupape et
de l’extracteur de guide de soupape.
Après la mise en place du guide de soupape,
aléser le guide à l’aide d’un alésoir de guide de
soupape 2 pour obtenir le jeu correct entre le
guide et la queue de soupape.
Extracteur de guide de soupape:
YM-4097/90890-04097
Outil de mise en place de guide de
soupape:
YM-4098/90890-04098
Alésoir de guide de soupape:
YM-04099/90890-04099
N.B.:
Resurfacer le siège de soupape après avoir mis en
place le guide de soupape.

4 - 27
ENGVALVES AND VALVE SPRINGS
3. Inspect:
Valve face
Pitting/wear → Grind the face.
Valve stem end
Mushroom shape or diameter larger
than the body of the stem → Replace.
4. Measure:
Margin thickness a
Out of specification → Replace.
5. Measure:
Runout (valve stem)
Out of specification → Replace.
NOTE:
When installing a new valve always replace
the guide.
If the valve is removed or replaced always
replace the oil seal.
Margin thickness:
Intake:
0.4 ~ 0.8 mm
(0.0157 ~ 0.0315 in)
Exhaust:
0.8 ~ 1.2 mm
(0.0315 ~ 0.0472 in)
Runout limit:
0.01 mm (0.0004 in)
6. Eliminate:
Carbon deposits
(from the valve face and valve seat)
7. Inspect:
Valve seats
Pitting/wear → Reface the valve seat.

4 - 27
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
3. Kontrollieren:
Ventilkegel
Pitting-Bildung/Verschleiß → Ventilke-
gel fräsen.
Ventilschaftende
Verformung oder Durchmesser größer
als restlicher Schaft → Erneuern.
4. Messen:
Ventilteller-Stärke a
Nicht vorschriftsmäßig → Erneuern.
5. Messen:
Ventilschaft-Schlag
Nicht vorschriftsmäßig → Erneuern.
HINWEIS:
Bei der Montage eines neuen Ventils immer
die Ventilführung erneuern.
Bei der Demontage oder Erneuerung des
Ventils immer die Ventilschaftdichtung
erneuern.
Ventilteller-Stärke
Einlaß
0,4–0,8 mm
Auslaß
0,8–1,2 mm
Max. Ventilschaft-Schlag
0,01 mm
6. Beseitigen:
Kohleablagerungen
(von Ventilkegel und Ventilsitz)
7. Kontrollieren:
Ventilsitze
Pitting-Bildung/Verschleiß → Ventilsitz
neu fräsen. 3. Examiner:
Face de soupape
Piqûres/usure → Surfacer la face de sou-
pape.
Embout de queue de soupape
En forme de champignon ou de diamètre
supérieur au reste de la queue de soupape
→ Remplacer.
4. Mesurer:
Épaisseur de rebord a
Hors spécifications → Remplacer.
5. Mesurer:
Faux-rond (queue de soupape)
Hors spécifications → Remplacer.
N.B.:
Lors du remplacement d’une soupape, toujours
remplacer également le guide.
Toujours remplacer la bague d’étanchéité quand
on dépose ou on remplace une soupape.
Épaisseur de rebord:
Admission:
0,4 à 0,8 mm
(0,0157 à 0,0315 in)
Échappement:
0,8 à 1,2 mm
(0,0315 à 0,0472 in)
Limite de faux-rond:
0,01 mm (0,0004 in)
6.Éliminer:
Dépôts de calamine
(de la face de soupape et de son siège)
7. Examiner:
Sièges de soupape
Piqûres/usure → Surfacer le siège de sou-
pape.

4 - 28
ENGVALVES AND VALVE SPRINGS
8. Measure:
Valve seat width a
Out of specification → Reface the valve
seat.
Valve seat width:
Intake:
0.9 ~ 1.1 mm (0.0354 ~ 0.0433 in)
: 1.6 mm (0.0630 in)
Exhaust:
0.9 ~ 1.1 mm (0.0354 ~ 0.0433 in)
: 1.6 mm (0.0630 in)
Measurement steps:
Apply Mechanic’s blueing dye (Dykem) b
to the valve face.
Install the valve into the cylinder head.
Press the valve through the valve guide
and onto the valve seat to make a clear
pattern.
Measure the valve seat width. Where the
valve seat and valve face made contact,
blueing will have been removed.
If the valve seat is too wide, too narrow, or
the seat is not centered, the valve seat
must be refaced.
9. Lap:
Valve face
Valve seat
NOTE:
After refacing the valve seat or replacing the
valve and valve guide, the valve seat and
valve face should be lapped.
Lapping steps:
Apply a coarse lapping compound to the
valve face.
CAUTION:
Do not let the compound enter the gap
between the valve stem and the valve
guide.
Apply molybdenum disulfide oil to the
valve stem.
