INSP

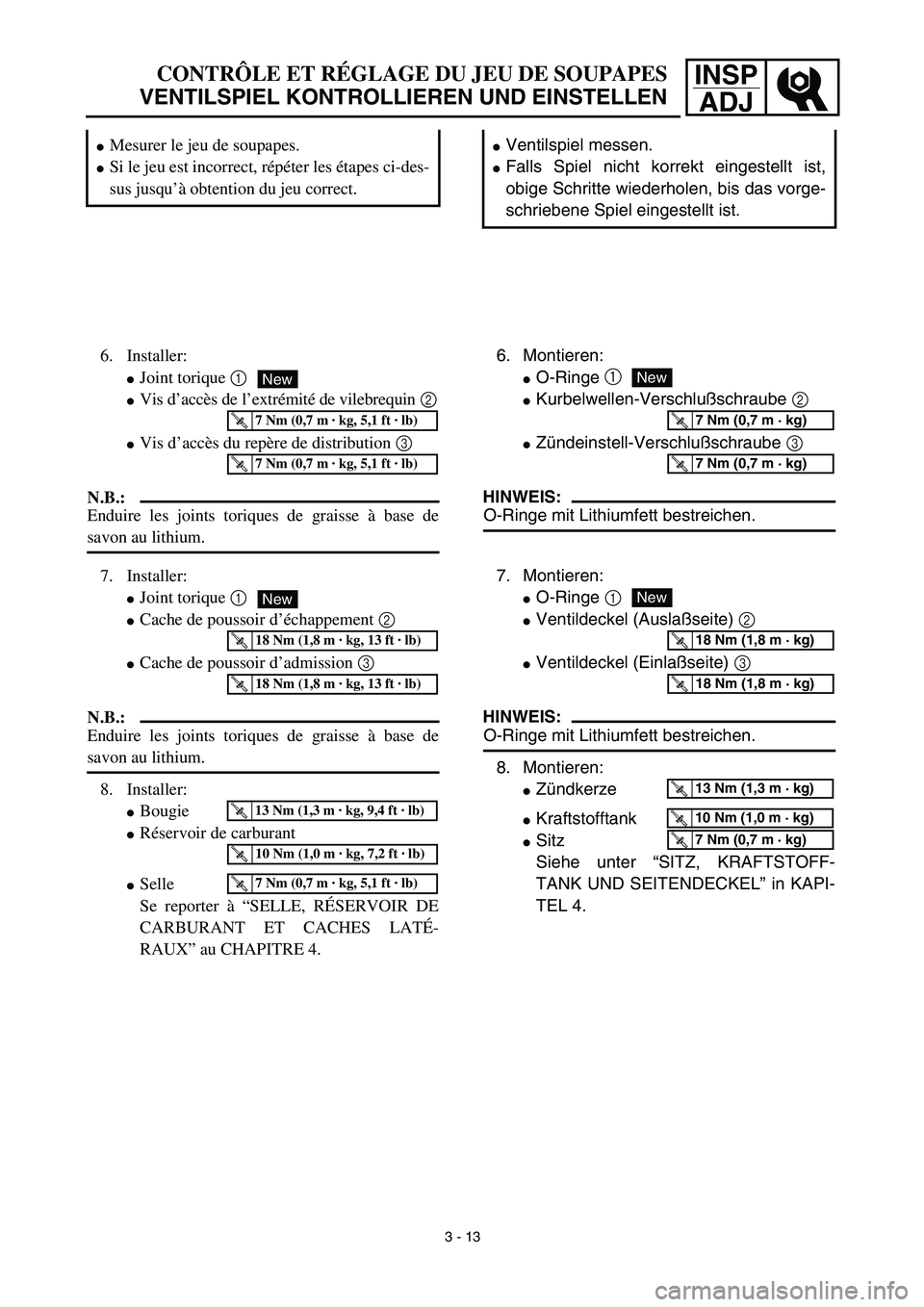

ADJCONTRÔLE ET RÉGLAGE DU JEU DE SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
Ventilspiel messen.
Falls Spiel nicht korrekt eingestellt ist,
obige Schritte wiederholen, bis das vorge-
schriebene Spiel eingestellt ist.
6. Montieren:
O-Ringe 1
Kurbelwellen-Verschlußschraube 2
Zündeinstell-Verschlußschraube 3
HINWEIS:
O-Ringe mit Lithiumfett bestreichen.
New
T R..7 Nm (0,7 m · kg)
T R..7 Nm (0,7 m · kg)
7. Montieren:
O-Ringe 1
Ventildeckel (Auslaßseite) 2
Ventildeckel (Einlaßseite) 3
HINWEIS:
O-Ringe mit Lithiumfett bestreichen.
8. Montieren:
Zündkerze
Kraftstofftank
Sitz
Siehe unter “SITZ, KRAFTSTOFF-
TANK UND SEITENDECKEL” in KAPI-
TEL 4.
New
T R..18 Nm (1,8 m · kg)
T R..18 Nm (1,8 m · kg)
T R..13 Nm (1,3 m · kg)
T R..10 Nm (1,0 m · kg)
T R..7 Nm (0,7 m · kg)
Mesurer le jeu de soupapes.
Si le jeu est incorrect, répéter les étapes ci-des-
sus jusqu’à obtention du jeu correct.
6. Installer:
Joint torique 1
Vis d’accès de l’extrémité de vilebrequin 2
Vis d’accès du repère de distribution 3
N.B.:
Enduire les joints toriques de graisse à base de
savon au lithium.
New
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
7. Installer:
Joint torique 1
Cache de poussoir d’échappement 2
Cache de poussoir d’admission 3
N.B.:
Enduire les joints toriques de graisse à base de
savon au lithium.
8. Installer:
Bougie
Réservoir de carburant
Selle
Se reporter à “SELLE, RÉSERVOIR DE
CARBURANT ET CACHES LATÉ-
RAUX” au CHAPITRE 4.
New
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3 - 13

3 - 14
INSP
ADJ
SPARK ARRESTER CLEANING (For USA)
SPARK ARRESTER CLEANING (For USA)
WARNING
Be sure the exhaust pipe and muffler are
cool before cleaning the spark arrester.
Do not start the engine when cleaning the
exhaust system.
1. Remove:
Bolt (spark arrester) 1
2. Remove:
Spark arrester 1
Pull the spark arrester out of the muf-
fler.
3. Clean:
Spark arrester
Tap the spark arrester lightly, then use
a wire brush to remove any carbon
deposits.
4. Install:
Spark arrester
Insert the spark arrester into the muffler
and align the bolt holes.
Bolt (spark arrester)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

INSP

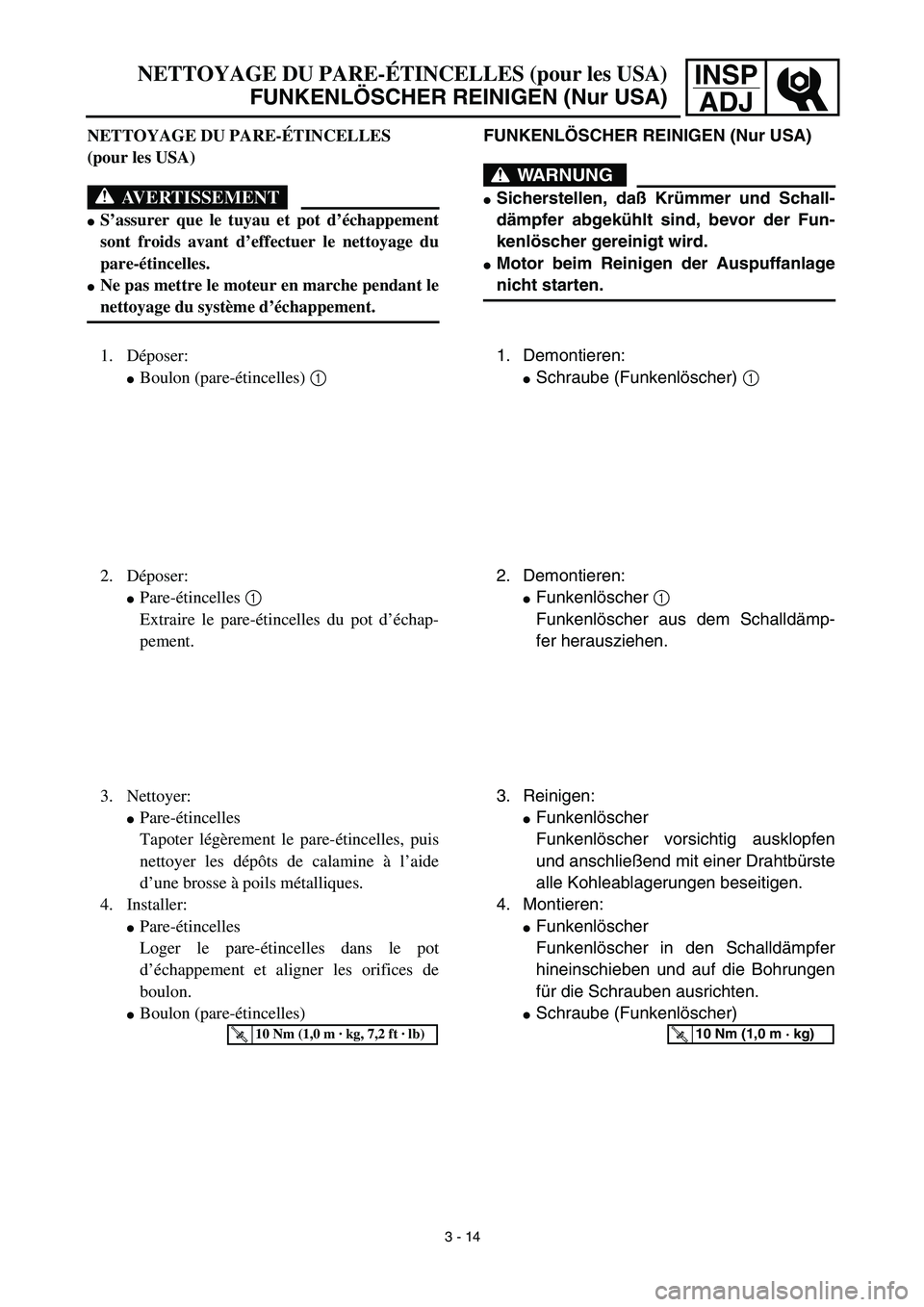

ADJNETTOYAGE DU PARE-ÉTINCELLES (pour les USA)
FUNKENLÖSCHER REINIGEN (Nur USA)
FUNKENLÖSCHER REINIGEN (Nur USA)
WARNUNG
Sicherstellen, daß Krümmer und Schall-
dämpfer abgekühlt sind, bevor der Fun-
kenlöscher gereinigt wird.
Motor beim Reinigen der Auspuffanlage
nicht starten.
1. Demontieren:
Schraube (Funkenlöscher) 1
2. Demontieren:
Funkenlöscher 1
Funkenlöscher aus dem Schalldämp-
fer herausziehen.
3. Reinigen:
Funkenlöscher
Funkenlöscher vorsichtig ausklopfen
und anschließend mit einer Drahtbürste
alle Kohleablagerungen beseitigen.
4. Montieren:
Funkenlöscher
Funkenlöscher in den Schalldämpfer
hineinschieben und auf die Bohrungen
für die Schrauben ausrichten.
Schraube (Funkenlöscher)
T R..10 Nm (1,0 m · kg)
NETTOYAGE DU PARE-ÉTINCELLES
(pour les USA)
AVERTISSEMENT
S’assurer que le tuyau et pot d’échappement
sont froids avant d’effectuer le nettoyage du
pare-étincelles.
Ne pas mettre le moteur en marche pendant le
nettoyage du système d’échappement.
1. Déposer:
Boulon (pare-étincelles) 1
2. Déposer:
Pare-étincelles 1
Extraire le pare-étincelles du pot d’échap-
pement.
3. Nettoyer:
Pare-étincelles
Tapoter légèrement le pare-étincelles, puis
nettoyer les dépôts de calamine à l’aide
d’une brosse à poils métalliques.
4. Installer:
Pare-étincelles
Loger le pare-étincelles dans le pot
d’échappement et aligner les orifices de
boulon.
Boulon (pare-étincelles)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3 - 14

3 - 15
INSP
ADJ
EC360000
CHASSIS
EC361012
BRAKE SYSTEM AIR BLEEDING (TT-R125LW)
WARNING
Bleed the brake system if:
The system has been disassembled.
A brake hose has been loosened or
removed.
The brake fluid is very low.
The brake operation is faulty.
A dangerous loss of braking performance
may occur if the brake system is not prop-
erly bleed.
1. Remove:
Brake master cylinder cap
Diaphragm
2. Bleed:
Brake fluid
Air bleeding steps:
a. Add proper brake fluid to the reservoir.
b. Install the diaphragm. Be careful not to
spill any fluid or allow the reservoir to
overflow.
c. Connect the clear plastic tube 2 tightly
to the caliper bleed screw 1.
d. Place the other end of the tube into a
container.
e. Slowly apply the brake lever several
times.
f. Pull in the lever. Hold the lever in posi-
tion.
g. Loosen the bleed screw and allow the
lever to travel towards its limit.
h. Tighten the bleed screw when the lever
limit has been reached; then release the
lever.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
i. Repeat steps (e) to (h) until of the air
bubbles have been removed from the
system.
CHASSIS/BRAKE SYSTEM AIR BLEEDING (TT-R125LW)

INSP
ADJ
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN (TT-R125LW)
WARNUNG
Die Anlage muß entlüftet werden, wenn:
die Anlage zerlegt wurde,
ein Schlauch gelöst oder erneuert wurde,
der Flüssigkeitsstand sehr niedrig ist,
die Anlage nicht einwandfrei funktioniert.
Eine nicht korrekt durchgeführte Entlüftung
kann zur Verminderung der Bremsleistung
führen.
1. Demontieren:
Hauptbremszylinder-Verschlußdeckel
Membran
2. Entlüften:
Bremsflüssigkeit
Arbeitsschritte
a. Ausgleichsbehälter mit der empfohle-
nen Bremsflüssigkeit befüllen. Darauf
achten, daß keine Flüssigkeit verschüt-
tet wird und der Ausgleichsbehälter nicht
überläuft.
b. Membran einsetzen.
c. Durchsichtigen Kunststoffschlauch 2
fest auf Entlüftungsschraube 1 aufstek-
ken.
d. Freies Schlauchende in Auffangbehälter
führen.
e. Den Bremshebel mehrmals langsam
betätigen.
f. Den Bremshebel ziehen und in dieser
Stellung halten.
g. Die Entlüftungsschraube lockern und
den Bremshebel bis zum Anschlag
bewegen.
h. Die Entlüftungsschraube festziehen,
danach den Handbremshebel loslassen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
i. Schritte (e) bis (h) solange wiederholen,
bis sich keine Luftblasen mehr im Kunst-
stoffschlauch befinden.

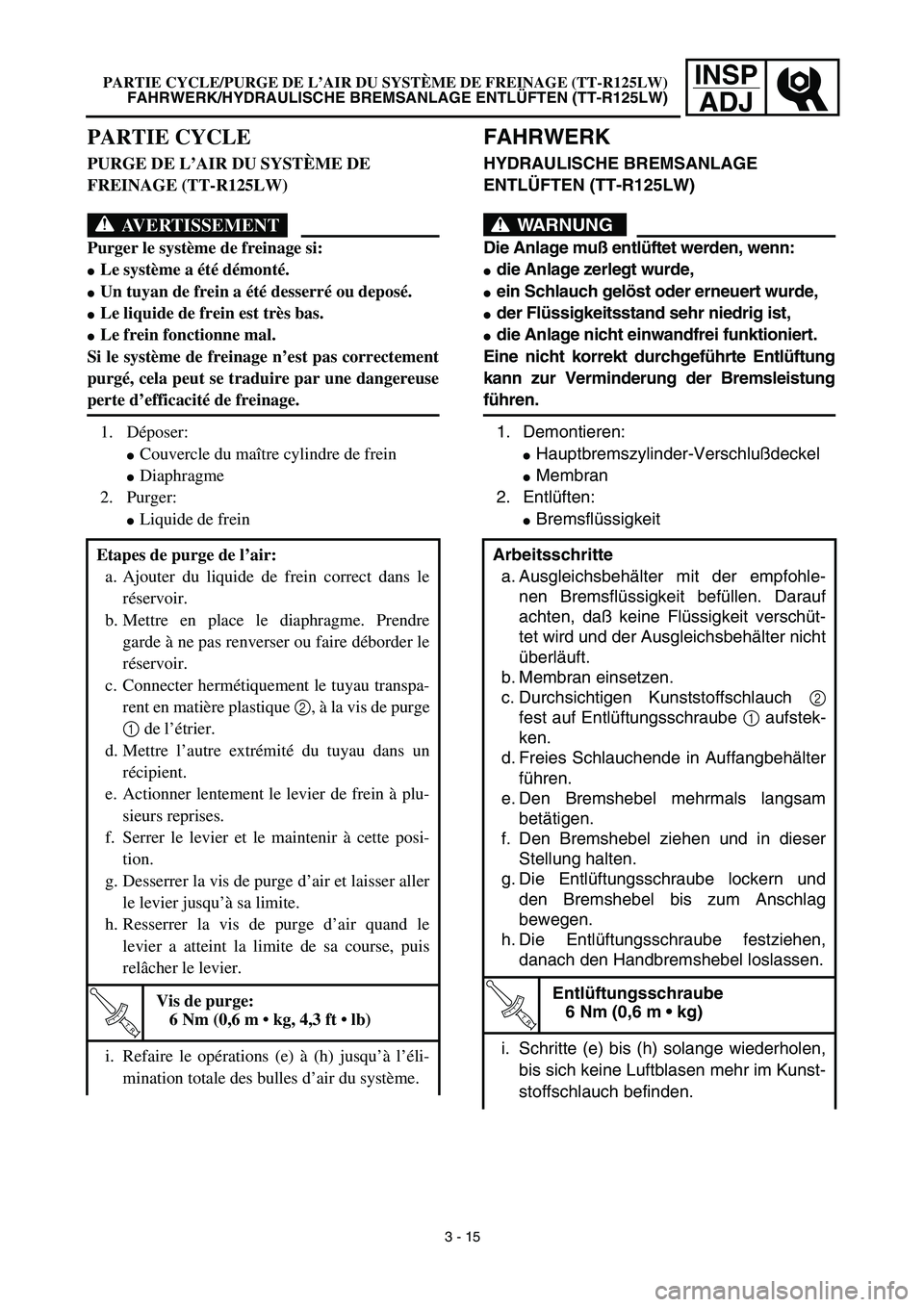

PARTIE CYCLE/PURGE DE L’AIR DU SYSTÈME DE FREINAGE (TT-R125LW)
FAHRWERK/HYDRAULISCHE BREMSANLAGE ENTLÜFTEN (TT-R125LW)
PARTIE CYCLE
PURGE DE L’AIR DU SYSTÈME DE
FREINAGE (TT-R125LW)
AVERTISSEMENT
Purger le système de freinage si:
Le système a été démonté.
Un tuyan de frein a été desserré ou deposé.
Le liquide de frein est très bas.
Le frein fonctionne mal.
Si le système de freinage n’est pas correctement
purgé, cela peut se traduire par une dangereuse
perte d’efficacité de freinage.
1. Déposer:
Couvercle du maître cylindre de frein
Diaphragme
2. Purger:
Liquide de frein
Etapes de purge de l’air:
a. Ajouter du liquide de frein correct dans le
réservoir.
b. Mettre en place le diaphragme. Prendre
garde à ne pas renverser ou faire déborder le
réservoir.
c. Connecter hermétiquement le tuyau transpa-
rent en matière plastique 2, à la vis de purge
1 de l’étrier.
d. Mettre l’autre extrémité du tuyau dans un
récipient.
e. Actionner lentement le levier de frein à plu-
sieurs reprises.
f. Serrer le levier et le maintenir à cette posi-
tion.
g. Desserrer la vis de purge d’air et laisser aller
le levier jusqu’à sa limite.
h. Resserrer la vis de purge d’air quand le
levier a atteint la limite de sa course, puis
relâcher le levier.
T R..
Vis de purge:
6 Nm (0,6 m • kg, 4,3 ft • lb)
i. Refaire le opérations (e) à (h) jusqu’à l’éli-
mination totale des bulles d’air du système.
3 - 15

3 - 16
INSP
ADJ

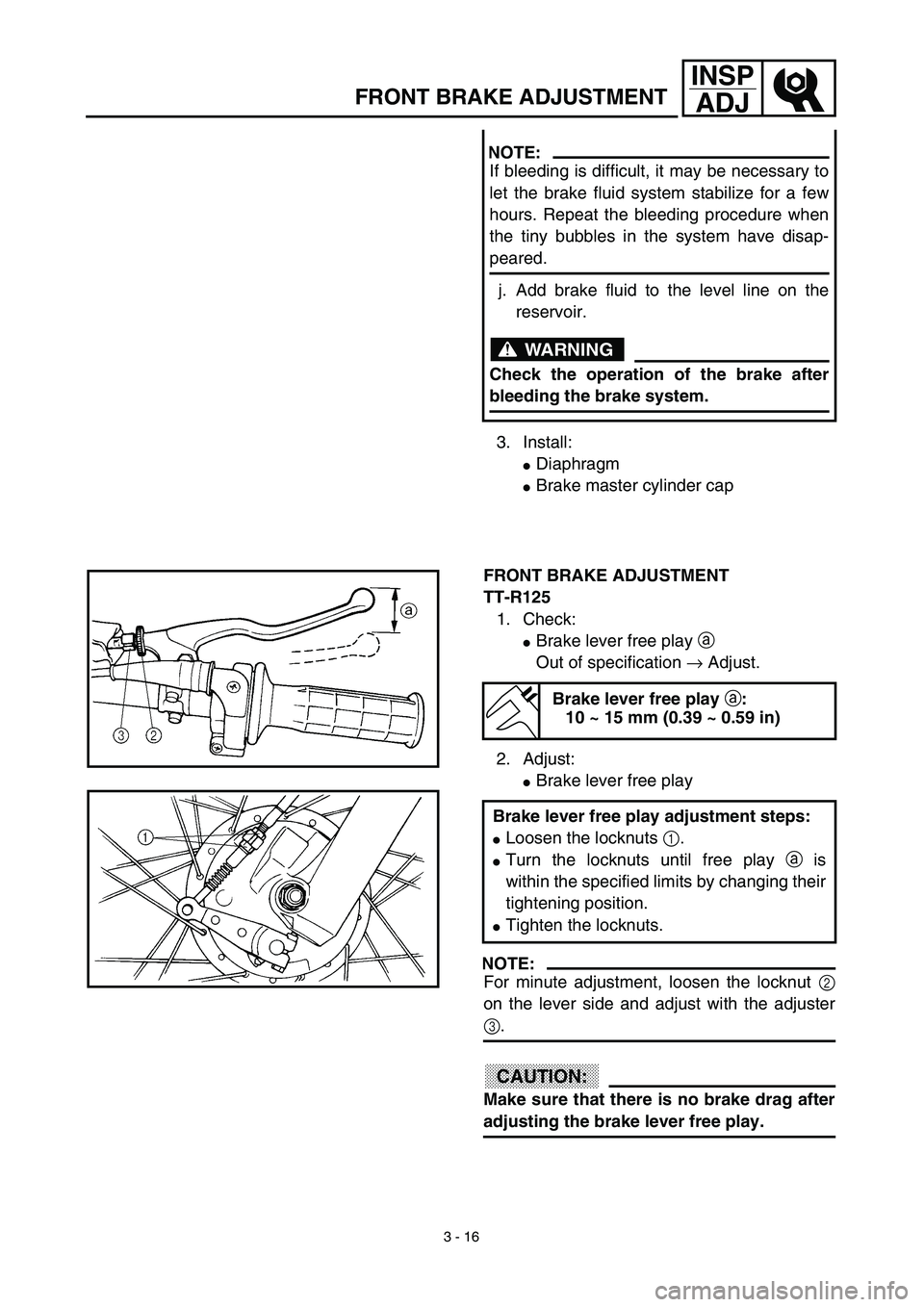

3. Install:
Diaphragm
Brake master cylinder cap
NOTE:
If bleeding is difficult, it may be necessary to
let the brake fluid system stabilize for a few
hours. Repeat the bleeding procedure when
the tiny bubbles in the system have disap-
peared.
j. Add brake fluid to the level line on the
reservoir.
WARNING
Check the operation of the brake after
bleeding the brake system.
FRONT BRAKE ADJUSTMENT
TT-R125
1. Check:
Brake lever free play a
Out of specification → Adjust.
2. Adjust:
Brake lever free play
NOTE:
For minute adjustment, loosen the locknut 2
on the lever side and adjust with the adjuster
3.
CAUTION:
Make sure that there is no brake drag after
adjusting the brake lever free play.
Brake lever free play a:
10 ~ 15 mm (0.39 ~ 0.59 in)
Brake lever free play adjustment steps:
Loosen the locknuts 1.
Turn the locknuts until free play a is
within the specified limits by changing their
tightening position.
Tighten the locknuts.
FRONT BRAKE ADJUSTMENT

INSP

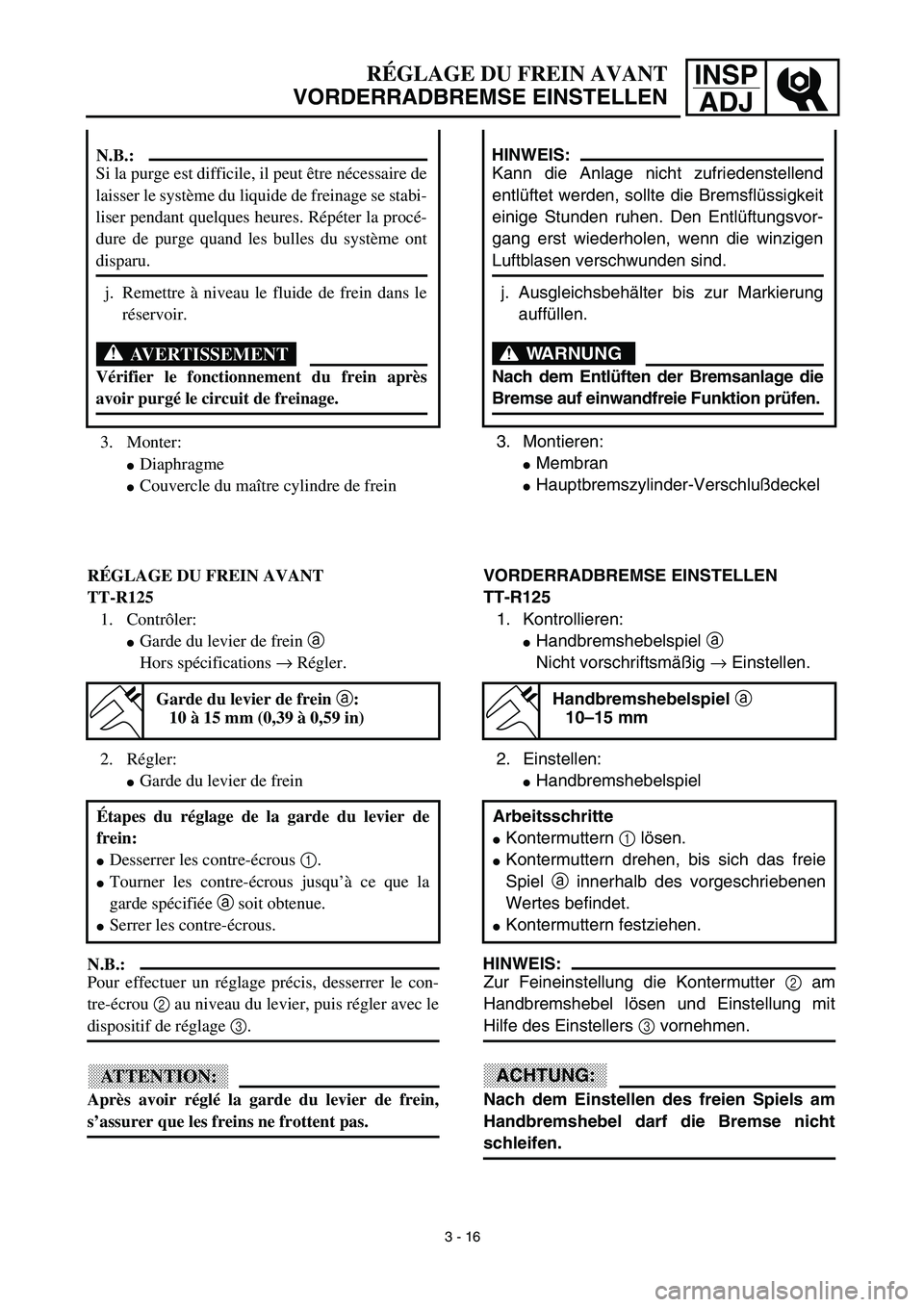

ADJRÉGLAGE DU FREIN AVANT
VORDERRADBREMSE EINSTELLEN
3. Montieren:
Membran
Hauptbremszylinder-Verschlußdeckel
HINWEIS:
Kann die Anlage nicht zufriedenstellend
entlüftet werden, sollte die Bremsflüssigkeit
einige Stunden ruhen. Den Entlüftungsvor-
gang erst wiederholen, wenn die winzigen
Luftblasen verschwunden sind.
j. Ausgleichsbehälter bis zur Markierung
auffüllen.
WARNUNG
Nach dem Entlüften der Bremsanlage die
Bremse auf einwandfreie Funktion prüfen.
VORDERRADBREMSE EINSTELLEN
TT-R125
1. Kontrollieren:
Handbremshebelspiel a
Nicht vorschriftsmäßig → Einstellen.
2. Einstellen:
Handbremshebelspiel
HINWEIS:
Zur Feineinstellung die Kontermutter 2 am
Handbremshebel lösen und Einstellung mit
Hilfe des Einstellers 3 vornehmen.
ACHTUNG:
Nach dem Einstellen des freien Spiels am
Handbremshebel darf die Bremse nicht
schleifen.
Handbremshebelspiel a
10–15 mm
Arbeitsschritte
Kontermuttern 1 lösen.
Kontermuttern drehen, bis sich das freie
Spiel a innerhalb des vorgeschriebenen
Wertes befindet.
Kontermuttern festziehen.
3. Monter:
Diaphragme
Couvercle du maître cylindre de frein
N.B.:
Si la purge est difficile, il peut être nécessaire de
laisser le système du liquide de freinage se stabi-
liser pendant quelques heures. Répéter la procé-
dure de purge quand les bulles du système ont
disparu.
j. Remettre à niveau le fluide de frein dans le
réservoir.
AVERTISSEMENT
Vérifier le fonctionnement du frein après
avoir purgé le circuit de freinage.
RÉGLAGE DU FREIN AVANT
TT-R125
1. Contrôler:
Garde du levier de frein a
Hors spécifications → Régler.
2. Régler:
Garde du levier de frein
N.B.:
Pour effectuer un réglage précis, desserrer le con-
tre-écrou 2 au niveau du levier, puis régler avec le
dispositif de réglage 3.
ATTENTION:
Après avoir réglé la garde du levier de frein,
s’assurer que les freins ne frottent pas.
Garde du levier de frein a:
10 à 15 mm (0,39 à 0,59 in)
Étapes du réglage de la garde du levier de
frein:
Desserrer les contre-écrous 1.
Tourner les contre-écrous jusqu’à ce que la
garde spécifiée a soit obtenue.
Serrer les contre-écrous.
3 - 16

3 - 17
INSP
ADJ

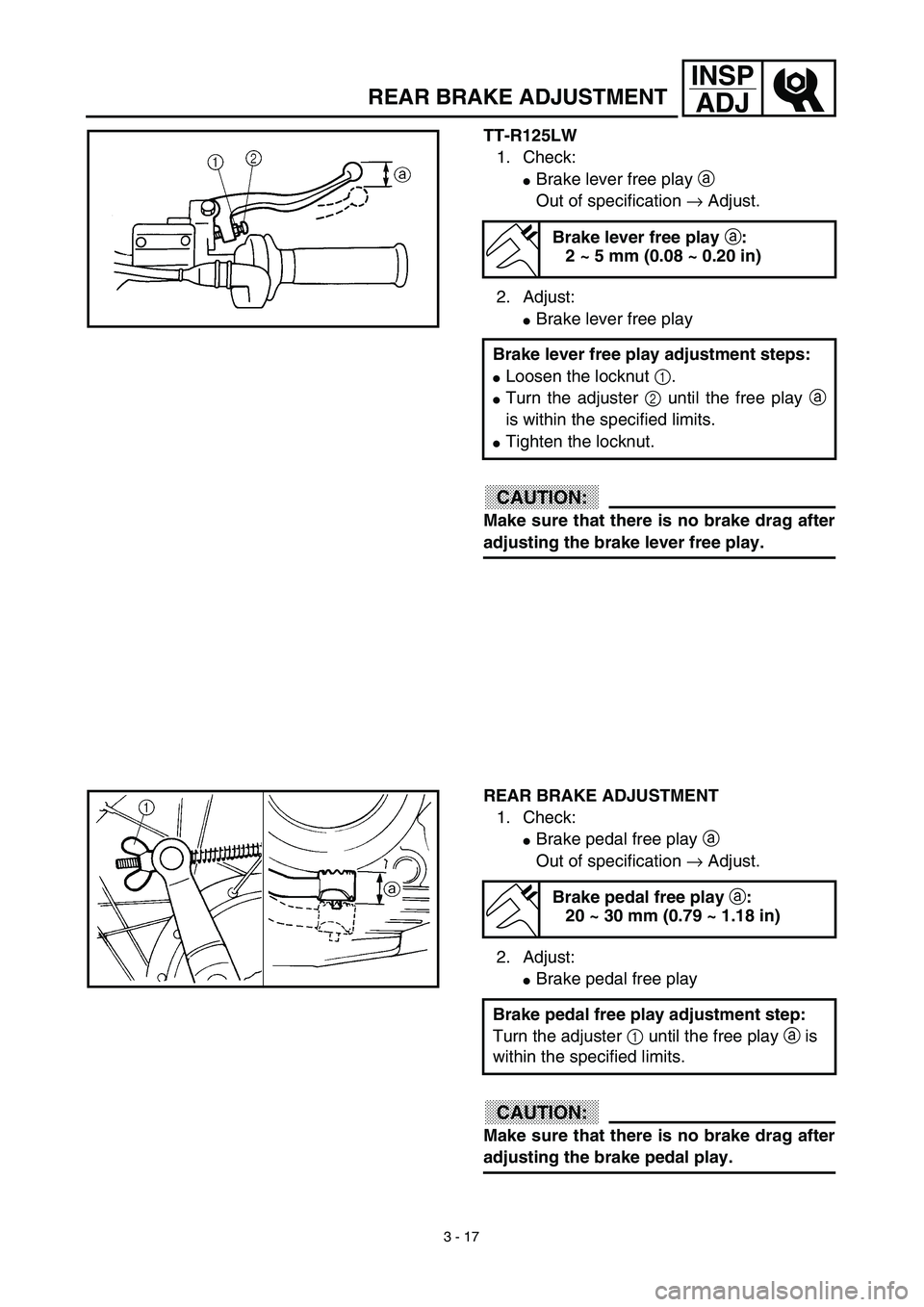

TT-R125LW
1. Check:
Brake lever free play a
Out of specification → Adjust.
2. Adjust:
Brake lever free play
CAUTION:
Make sure that there is no brake drag after
adjusting the brake lever free play.
Brake lever free play a:
2 ~ 5 mm (0.08 ~ 0.20 in)
Brake lever free play adjustment steps:
Loosen the locknut 1.
Turn the adjuster 2 until the free play a
is within the specified limits.
Tighten the locknut.
REAR BRAKE ADJUSTMENT
1. Check:
Brake pedal free play a
Out of specification → Adjust.
2. Adjust:
Brake pedal free play
CAUTION:
Make sure that there is no brake drag after
adjusting the brake pedal play.
Brake pedal free play a:
20 ~ 30 mm (0.79 ~ 1.18 in)
Brake pedal free play adjustment step:
Turn the adjuster 1 until the free play a is
within the specified limits.
REAR BRAKE ADJUSTMENT
