–+ELEC

ÉQUIPEMENT ÉLECTRIQUE ET SCHÉMA DE CÂBLAGE
ELEKTRISCHE ANLAGE UND SCHALTPLAN
ELEKTRIK
ELEKTRISCHE ANLAGE UND
SCHALTPLAN
ELEKTRISCHE ANLAGE
1
C.D.I.-Einheit
2
Motorstoppschalter
3
Zündspule
4
C.D.I.-Lichtmaschinenrotor
5
Zündkerze
FARBCODE
B ...................... schwarz
Br..................... braun
G ..................... grün
O ..................... orange
R...................... rot
W ..................... weiß
B/R .................. schwarz/rot
B/W ................. schwarz/weiß
G/L .................. grün/blau
G/W ................. grün/weiß
W/L .................. weiß/blau
W/R ................. weiß/rot
* Die Abbildung zeigt die TT-R125LW.
SCHALTPLAN

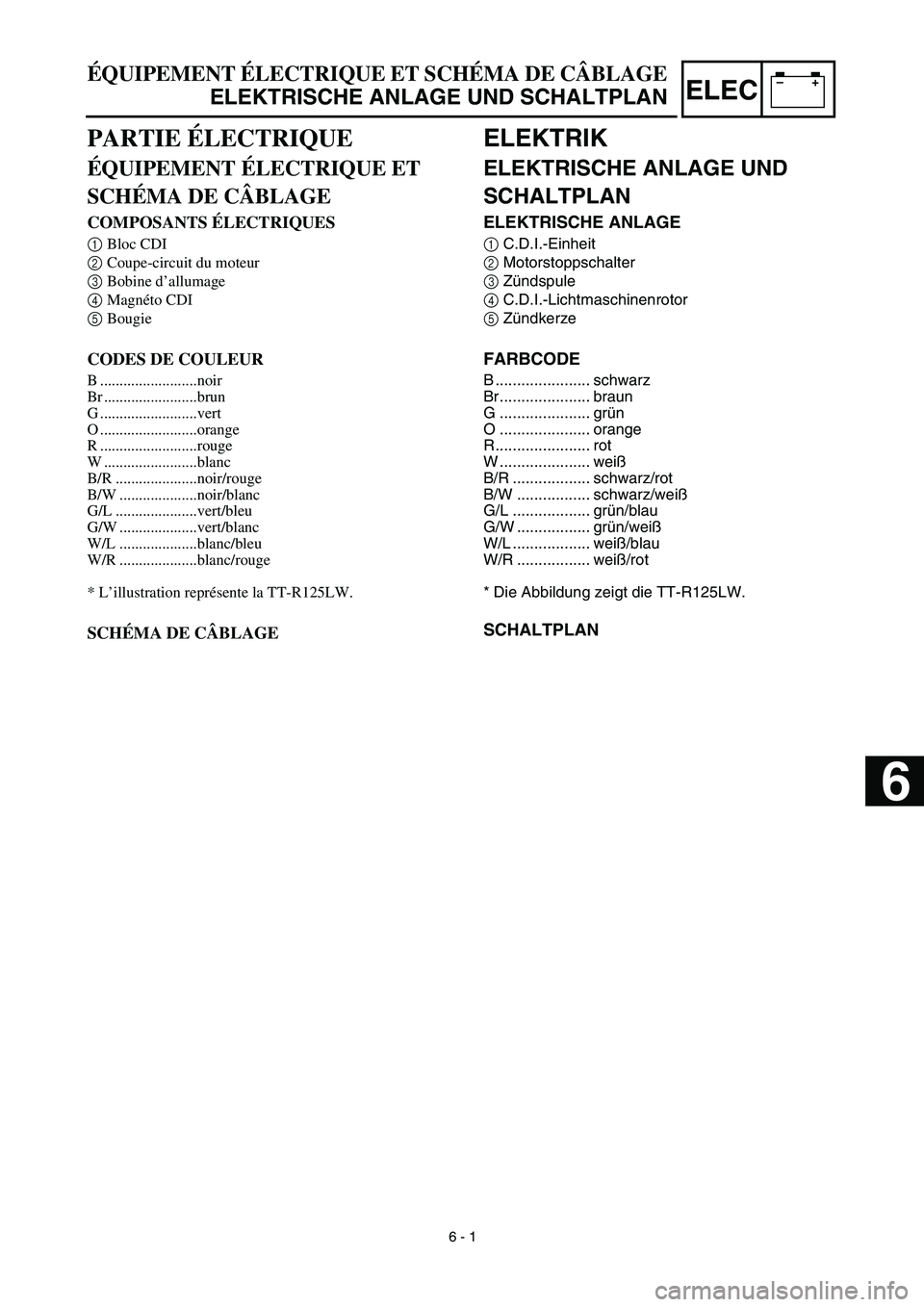

PARTIE ÉLECTRIQUE
ÉQUIPEMENT ÉLECTRIQUE ET
SCHÉMA DE CÂBLAGE
COMPOSANTS ÉLECTRIQUES
1
Bloc CDI
2
Coupe-circuit du moteur
3
Bobine d’allumage
4
Magnéto CDI
5
Bougie
CODES DE COULEUR
B .........................noir
Br ........................brun
G .........................vert
O .........................orange
R .........................rouge
W ........................blanc
B/R .....................noir/rouge
B/W ....................noir/blanc
G/L .....................vert/bleu
G/W ....................vert/blanc
W/L ....................blanc/bleu
W/R ....................blanc/rouge
* L’illustration représente la TT-R125LW.
SCHÉMA DE CÂBLAGE
6 - 1
6

–+ELEC
6 - 2
IGNITION SYSTEM
EC620000
IGNITION SYSTEM
INSPECTION STEPS
Use the following steps for checking the possibility of the malfunctioning engine being attributable to
ignition system failure and for checking the spark plug which will not spark.
*marked: Only when the ignition checker is used.
NOTE:
Remove the following parts before inspection.
1) Seat
2) Fuel tank
Use the following special tools in this inspection.
Spark gap test*Clean or replace
spark plug.
Check entire ignition
system for connection.Repair or replace.
Check engine stop switch. Replace.
Check ignition coil. Primary coil Replace.
Secondary coil Replace.
Check CDI magneto. Pickup coil Replace.
Charging coil Replace.
Replace CDI unit.
Dynamic spark tester:
YM-34487
Ignition checker:
90890-06754Pocket tester:
YU-3112-C/90890-03112
No Spark
OK
OK
OK
OK
Spark
No good
No good
No good
No good
No good
No good

–+ELEC

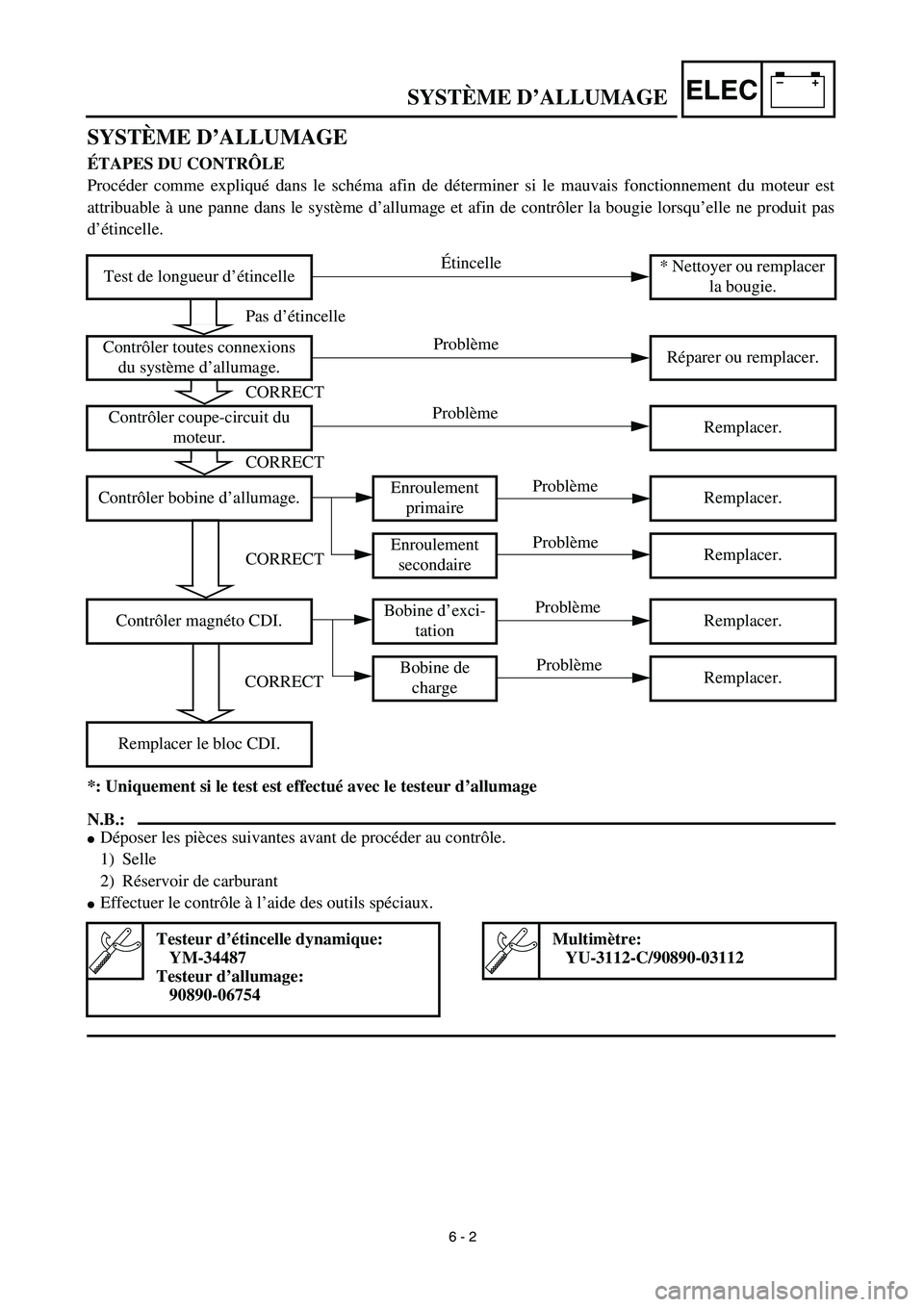

SYSTÈME D’ALLUMAGE
SYSTÈME D’ALLUMAGE
ÉTAPES DU CONTRÔLE
Procéder comme expliqué dans le schéma afin de déterminer si le mauvais fonctionnement du moteur est
attribuable à une panne dans le système d’allumage et afin de contrôler la bougie lorsqu’elle ne produit pas
d’étincelle.
*: Uniquement si le test est effectué avec le testeur d’allumage
N.B.:


Déposer les pièces suivantes avant de procéder au contrôle.
1) Selle
2) Réservoir de carburant

Effectuer le contrôle à l’aide des outils spéciaux.
Test de longueur d’étincelle* Nettoyer ou remplacer
la bougie.
Contrôler toutes connexions
du système d’allumage.Réparer ou remplacer.
Contrôler coupe-circuit du
moteur.Remplacer.
Contrôler bobine d’allumage.Enroulement
primaireRemplacer.
Enroulement
secondaireRemplacer.
Contrôler magnéto CDI.Bobine d’exci-
tationRemplacer.
Bobine de
chargeRemplacer.
Remplacer le bloc CDI.
Testeur d’étincelle dynamique:
YM-34487
Testeur d’allumage:
90890-06754
Multimètre:
YU-3112-C/90890-03112
6 - 2
Pas d’étincelle
CORRECT
CORRECT
CORRECT
CORRECT
Étincelle
Problème
Problème
Problème
Problème
Problème
Problème

–+ELEC

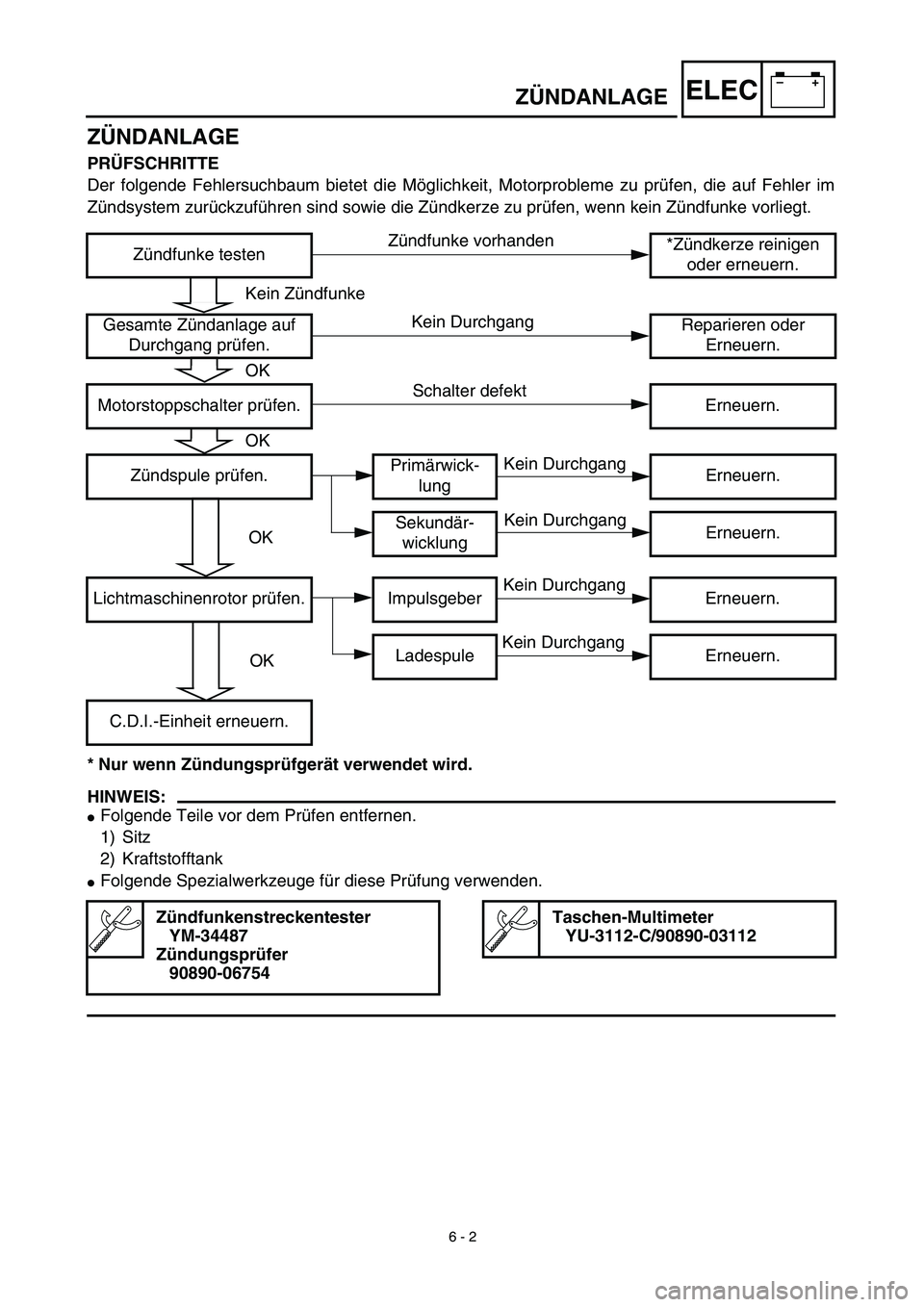

ZÜNDANLAGE
ZÜNDANLAGE
PRÜFSCHRITTE
Der folgende Fehlersuchbaum bietet die Möglichkeit, Motorprobleme zu prüfen, die auf Fehler im
Zündsystem zurückzuführen sind sowie die Zündkerze zu prüfen, wenn kein Zündfunke vorliegt.
* Nur wenn Zündungsprüfgerät verwendet wird.
HINWEIS:


Folgende Teile vor dem Prüfen entfernen.
1) Sitz
2) Kraftstofftank

Folgende Spezialwerkzeuge für diese Prüfung verwenden.
Zündfunke testen*Zündkerze reinigen
oder erneuern.
Gesamte Zündanlage auf
Durchgang prüfen.Reparieren oder
Erneuern.
Motorstoppschalter prüfen. Erneuern.
Zündspule prüfen.Primärwick-
lungErneuern.
Sekundär-
wicklungErneuern.
Lichtmaschinenrotor prüfen. Impulsgeber Erneuern.
Ladespule Erneuern.
C.D.I.-Einheit erneuern.
Zündfunkenstreckentester
YM-34487
Zündungsprüfer
90890-06754
Taschen-Multimeter
YU-3112-C/90890-03112
6 - 2
Kein Zündfunke
OK
OK
OK
OK
Zündfunke vorhanden
Kein Durchgang
Schalter defekt
Kein Durchgang
Kein Durchgang
Kein Durchgang
Kein Durchgang

–+ELEC

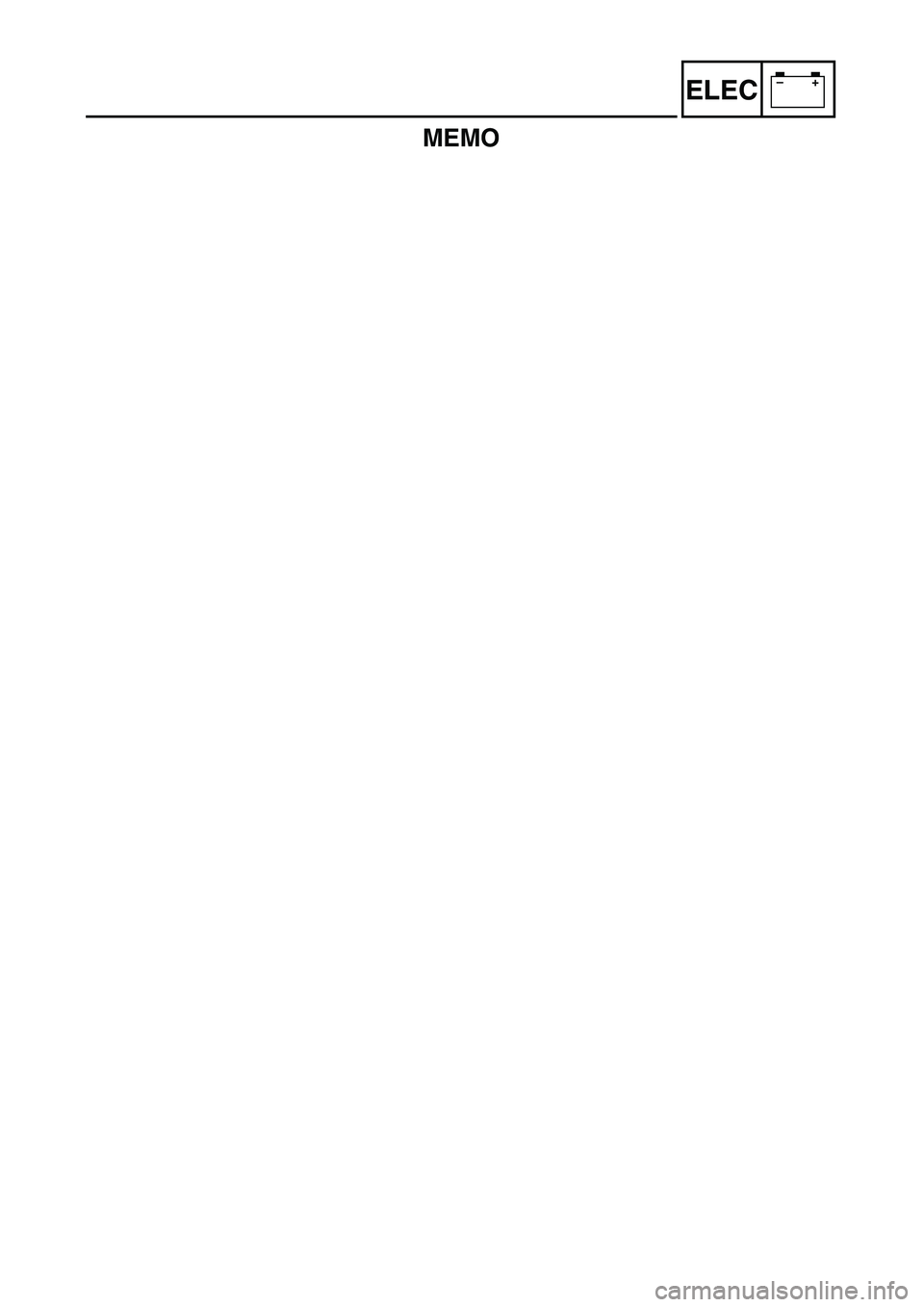

MEMO

6 - 3
–+ELECIGNITION SYSTEM
SPARK GAP TEST
1. Disconnect the spark plug cap from spark
plug.
2. Connect the dynamic spark tester 1
(ignition checker 2) as shown.
Spark plug cap 3
Spark plug 4
ÅFor USA and CDN
ıExcept for USA and CDN
3. Kick the kickstarter crank.
4. Check the ignition spark gap.
5. Start engine, and increase spark gap
until misfire occurs. (for USA and CDN
only)
Minimum spark gap:
6.0 mm (0.24 in)
Å
ı
EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
ENGINE STOP SWITCH INSPECTION
1. Inspect:
Engine stop switch conduct.
Not continuous while being pushed →
Replace.
Continuous while being freed → Replace. Tester (+) lead → Black/White lead 1
Tester (–) lead → Black lead 2
B/W
1B
2Tester selec-
tor position
PUSH IN
Ω × 1
FREE

–+ELEC

SYSTÈME D’ALLUMAGE
ZÜNDANLAGE
ZÜNDFUNKENSTRECKENTEST
1. Zündkerzenstecker von der Zündkerze
abziehen.
2. Zündfunkenstreckentester
1
(Zündungs-
prüfer
2
) wie dargestellt anschließen.

Zündkerzenstecker
3


Zündkerze
4

Å
Für USA und CDN
ı
Außer für USA und CDN
3. Kickstarterkurbel durchtreten.
4. Elektrodenabstand kontrollieren.
5. Motor starten und Zündfunkenstrecke
vergrößern, bis Fehlzündungen auftre-
ten. (nur für USA und CDN)
Zündfunkenstrecke
mindestens 6,0 mm
KABELANSCHLÜSSE UND KABEL AUF
DURCHGANG PRÜFEN
1. Prüfen:


Durchgang bei Kabelanschlüssen und
Kabeln
Rost/Staub/Lose Kabel/Kurzschluß
→
Reparieren oder erneuern.
MOTORSTOPPSCHALTER PRÜFEN
1. Prüfen:

Motorstoppschalter-Durchgang.
Kein Durchgang beim Drücken
→
Erneuern.
Durchgang beim Loslassen
→
Erneuern.
Meßkabel (+)
→
Kabel schwarz/weiß
1

Meßkabel (–)
→
Kabel schwarz
2

B/W
1
B
2
Prüfgerät-
Position
HINEIN-
DRÜC-
KEN
Ω

×
1
LOS-
LASSEN
TEST DE LA LONGUEUR D’ÉTINCELLE
1. Déconnecter le capuchon de bougie.
2. Brancher un testeur d’étincelle dynamique
1
(testeur d’allumage
2
) comme illustré.

Capuchon de bougie
3

Bougie
4
Å
Pour les USA et le CDN
ı
Sauf pour les USA et le CDN
3. Actionner le kick.
4. Contrôler la longueur d’étincelle d’allumage.
5. Mettre le moteur en marche et augmenter la
longueur de l’étincelle jusqu’à ce qu’un raté
se produise. (Uniquement pour les USA et le
CDN)
Longueur d’étincelle minimum:
6,0 mm (0,24 in)
CONTRÔLE DE LA CONNEXION DES
COUPLEURS ET FILS
1. Contrôler:
Connexion des coupleurs et fils
Rouille/poussière/jeu/court-circuit →
Réparer ou remplacer.
CONTRÔLE DU COUPE-CIRCUIT DU
MOTEUR
1. Examiner:
Continuité du coupe-circuit du moteur.
Pas de continuité lorsqu’enfoncé → Remplacer.
Continuité lorsque relâché → Remplacer. Fil (+) du multimètre → fil noir/blanc 1
Fil (–) du multimètre → fil noir 2
B/W
1B
2 Position du
sélecteur du
multimètre
ENFON-
CÉ
Ω × 1
RELÂ-
CHÉ
6 - 3

6 - 4
–+ELECIGNITION SYSTEM
EC626002
IGNITION COIL INSPECTION
1. Inspect:
Primary coil resistance
Out of specification → Replace.
Tester (+) lead → Orange lead 1
Tester (–) lead → Black lead 2
Primary coil
resistanceTester selector
position
0.18 ~ 0.28 Ω at
20 ˚C (68 ˚F)Ω × 1
2. Inspect:
Secondary coil resistance
Out of specification → Replace.
NOTE:
When inspecting the secondary coil resis-
tance, remove the spark plug cap.Tester (+) lead → Spark plug lead 1
Tester (–) lead → Orange lead 2
Secondary coil
resistanceTester selector
position
6.3 ~ 9.5 kΩ at
20 ˚C (68 ˚F)kΩ × 1
