INSP
ADJ
3 - 21

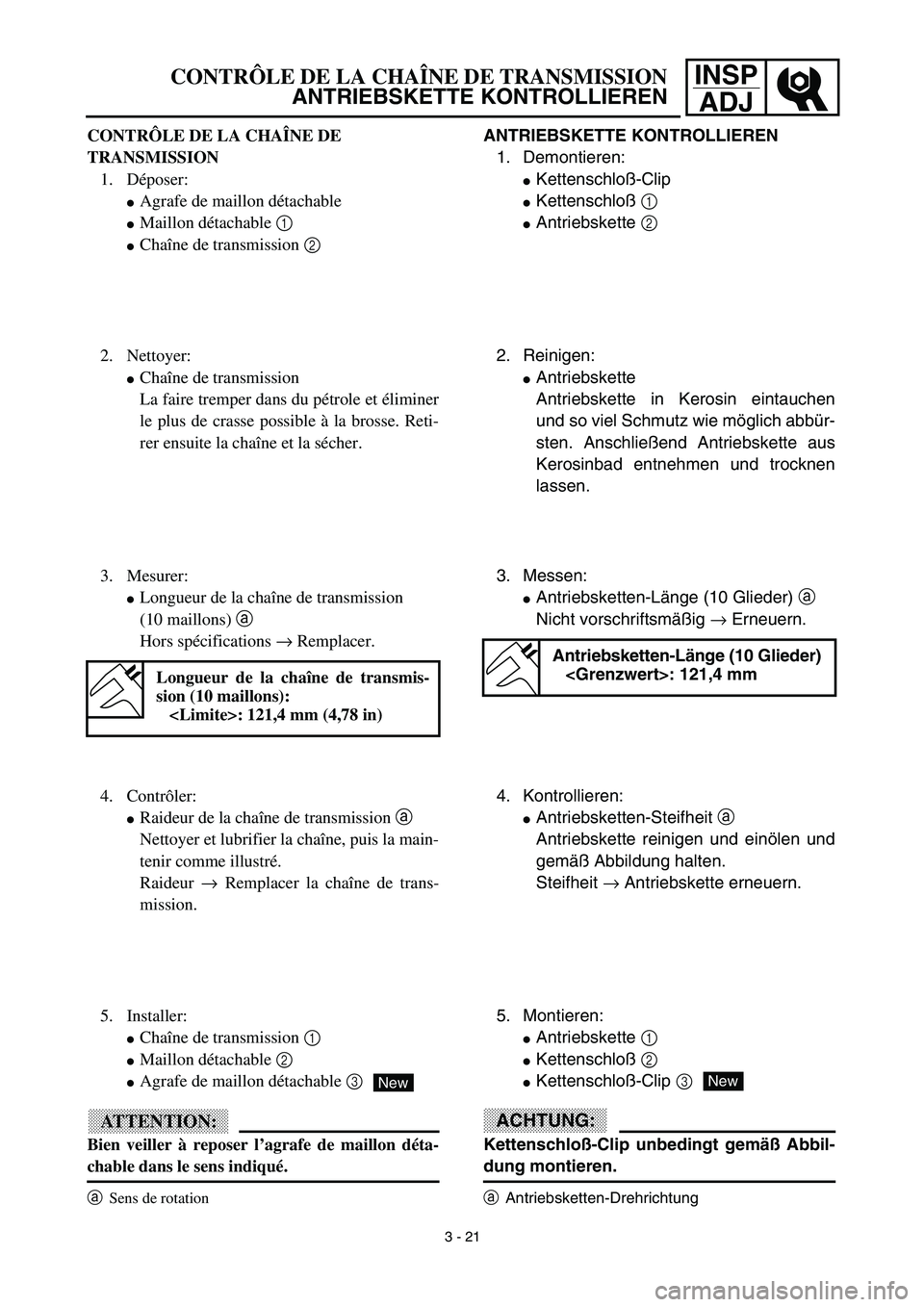

CONTRÔLE DE LA CHAÎNE DE TRANSMISSION
ANTRIEBSKETTE KONTROLLIEREN
ANTRIEBSKETTE KONTROLLIEREN
1. Demontieren:
Kettenschloß-Clip
Kettenschloß 1
Antriebskette 2
2. Reinigen:
Antriebskette
Antriebskette in Kerosin eintauchen
und so viel Schmutz wie möglich abbür-
sten. Anschließend Antriebskette aus
Kerosinbad entnehmen und trocknen
lassen.
3. Messen:
Antriebsketten-Länge (10 Glieder) a
Nicht vorschriftsmäßig → Erneuern.
Antriebsketten-Länge (10 Glieder)
: 121,4 mm
4. Kontrollieren:
Antriebsketten-Steifheit a
Antriebskette reinigen und einölen und
gemäß Abbildung halten.
Steifheit → Antriebskette erneuern.
5. Montieren:
Antriebskette 1
Kettenschloß 2
Kettenschloß-Clip 3
ACHTUNG:
Kettenschloß-Clip unbedingt gemäß Abbil-
dung montieren.
aAntriebsketten-Drehrichtung
New
CONTRÔLE DE LA CHAÎNE DE
TRANSMISSION
1. Déposer:
Agrafe de maillon détachable
Maillon détachable 1
Chaîne de transmission 2
2. Nettoyer:
Chaîne de transmission
La faire tremper dans du pétrole et éliminer
le plus de crasse possible à la brosse. Reti-
rer ensuite la chaîne et la sécher.
3. Mesurer:
Longueur de la chaîne de transmission
(10 maillons) a
Hors spécifications → Remplacer.
Longueur de la chaîne de transmis-
sion (10 maillons):
: 121,4 mm (4,78 in)
4. Contrôler:
Raideur de la chaîne de transmission a
Nettoyer et lubrifier la chaîne, puis la main-
tenir comme illustré.
Raideur → Remplacer la chaîne de trans-
mission.
5. Installer:
Chaîne de transmission 1
Maillon détachable 2
Agrafe de maillon détachable 3
ATTENTION:
Bien veiller à reposer l’agrafe de maillon déta-
chable dans le sens indiqué.
aSens de rotation
New

3 - 22
INSP
ADJ
DRIVE CHAIN SLACK ADJUSTMENT
6. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil or suit-
able chain lubricants
DRIVE CHAIN SLACK ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Check:
Drive chain slack a
In the center between the drive axle
and rear wheel axle.
Out of specification → Adjust.
NOTE:
Before checking and/or adjusting, rotate the
rear wheel through several revolutions and
check the slack several times to find the tight-
est point. Check and/or adjust chain slack with
rear wheel in this “tight chain” position.
Drive chain slack:
35 ~ 50 mm (1.4 ~ 2.0 in)
3. Adjust:
Drive chain slack
Drive chain slack adjustment steps:
Loosen the axle nut 1.
Turn both drive chain pullers 2 the same
amount a and adjust them to the stopper
in the same position so that the drive
chain slack is within the specified limits.
CAUTION:
Too small chain slack will overload the
engine and other vital parts; keep the
slack within the specified limits.
Tighten the axle nut while pushing down
the drive chain.
T R..
Axle nut:
60 Nm (6.0 m • kg, 43 ft • lb)

INSP

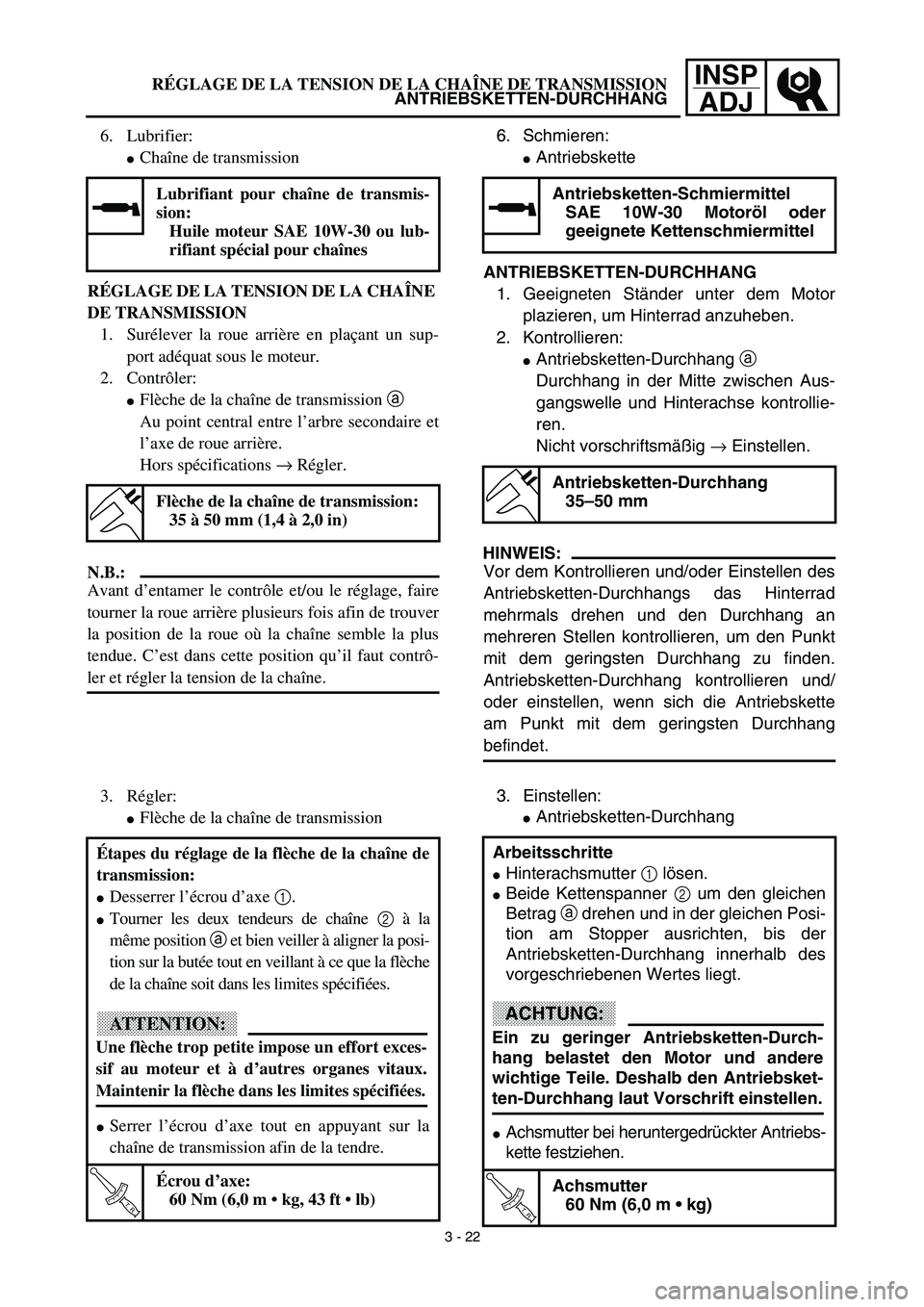

ADJRÉGLAGE DE LA TENSION DE LA CHAÎNE DE TRANSMISSION
ANTRIEBSKETTEN-DURCHHANG
6. Schmieren:
Antriebskette
ANTRIEBSKETTEN-DURCHHANG
1. Geeigneten Ständer unter dem Motor
plazieren, um Hinterrad anzuheben.
2. Kontrollieren:
Antriebsketten-Durchhang a
Durchhang in der Mitte zwischen Aus-
gangswelle und Hinterachse kontrollie-
ren.
Nicht vorschriftsmäßig → Einstellen.
HINWEIS:
Vor dem Kontrollieren und/oder Einstellen des
Antriebsketten-Durchhangs das Hinterrad
mehrmals drehen und den Durchhang an
mehreren Stellen kontrollieren, um den Punkt
mit dem geringsten Durchhang zu finden.
Antriebsketten-Durchhang kontrollieren und/
oder einstellen, wenn sich die Antriebskette
am Punkt mit dem geringsten Durchhang
befindet.
Antriebsketten-Schmiermittel
SAE 10W-30 Motoröl oder
geeignete Kettenschmiermittel
Antriebsketten-Durchhang
35–50 mm
3. Einstellen:
Antriebsketten-Durchhang
Arbeitsschritte
Hinterachsmutter 1 lösen.
Beide Kettenspanner 2 um den gleichen
Betrag a drehen und in der gleichen Posi-
tion am Stopper ausrichten, bis der
Antriebsketten-Durchhang innerhalb des
vorgeschriebenen Wertes liegt.
Achsmutter bei heruntergedrückter Antriebs-
kette festziehen.
T R..
Achsmutter
60 Nm (6,0 m • kg)
ACHTUNG:
Ein zu geringer Antriebsketten-Durch-
hang belastet den Motor und andere
wichtige Teile. Deshalb den Antriebsket-
ten-Durchhang laut Vorschrift einstellen. 6. Lubrifier:
Chaîne de transmission
RÉGLAGE DE LA TENSION DE LA CHAÎNE
DE TRANSMISSION
1. Surélever la roue arrière en plaçant un sup-
port adéquat sous le moteur.
2. Contrôler:
Flèche de la chaîne de transmission a
Au point central entre l’arbre secondaire et
l’axe de roue arrière.
Hors spécifications → Régler.
N.B.:
Avant d’entamer le contrôle et/ou le réglage, faire
tourner la roue arrière plusieurs fois afin de trouver
la position de la roue où la chaîne semble la plus
tendue. C’est dans cette position qu’il faut contrô-
ler et régler la tension de la chaîne.
Lubrifiant pour chaîne de transmis-
sion:
Huile moteur SAE 10W-30 ou lub-
rifiant spécial pour chaînes
Flèche de la chaîne de transmission:
35 à 50 mm (1,4 à 2,0 in)
3. Régler:
Flèche de la chaîne de transmission
Étapes du réglage de la flèche de la chaîne de
transmission:
Desserrer l’écrou d’axe 1.
Tourner les deux tendeurs de chaîne 2 à la
même position a et bien veiller à aligner la posi-
tion sur la butée tout en veillant à ce que la flèche
de la chaîne soit dans les limites spécifiées.
Serrer l’écrou d’axe tout en appuyant sur la
chaîne de transmission afin de la tendre.
T R..
Écrou d’axe:
60 Nm (6,0 m • kg, 43 ft • lb)
ATTENTION:
Une flèche trop petite impose un effort exces-
sif au moteur et à d’autres organes vitaux.
Maintenir la flèche dans les limites spécifiées.
3 - 22

3 - 23
INSP
ADJ
FRONT FORK INSPECTION/
REAR SHOCK ABSORBER ASSEMBLY INSPECTION/
REAR SHOCK ABSORBER SPRING PRELOAD ADJUSTMENT
EC36C000
FRONT FORK INSPECTION
1. Inspect:
Front fork smooth action
Operate the front brake and stroke the
front fork.
Unsmooth action/oil leakage → Repair
or replace.
REAR SHOCK ABSORBER ASSEMBLY
INSPECTION
1. Inspect:
Swingarm smooth action
Abnormal noise/unsmooth action →
Grease the pivoting points or repair the
pivoting points.
Damage/oil leakage → Replace.
REAR SHOCK ABSORBER SPRING
PRELOAD ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Remove:
Left side cover
3. Loosen:
Locknut 1
4. Adjust:
Spring preload
By turning the adjuster 2.
Stiffer →Increase the spring preload.
(Turn the adjuster 2 in.)
Softer →Decrease the spring preload.
(Turn the adjuster 2 out.)
Spring length (installed) a:
Standard length Extent of adjustment
165 mm
(6.50 in)155 ~ 175 mm
(6.10 ~ 6.89 in)

INSP
ADJ
TELESKOPGABEL KONTROLLIEREN
1. Kontrollieren:
Leichtgängigkeit der Teleskopgabel
Vorderradbremse betätigen und Tele-
skopgabel eintauchen.
Schwergängigkeit/Undichtigkeit →
Gabel reparieren oder erneuern.
HINTERRADSTOSSDÄMPFER
KONTROLLIEREN
1. Kontrollieren:
Funktion der Hinterradschwinge
Anormale Geräusche/Schwergängig-
keit → Drehpunkte schmieren oder
reparieren.
Beschädigung/Undichtigkeit → Erneu-
ern
HINTERRADSTOSSDÄMPFER-
FEDERVORSPANNUNG EINSTELLEN
1. Geeigneten Ständer unter dem Motor
plazieren, um Hinterrad anzuheben.
2. Demontieren:
Linken Seitendeckel
3. Lösen:
Kontermutter 1
4. Einstellen:
Federvorspannung
(durch Drehen des Einstellers 2)
Federung härter → Federvorspannung
erhöhen.
(Einsteller 2 hin-
eindrehen.)
Federung weicher → Federvorspannung
verringern.
(Einsteller 2 her-
ausdrehen.)
Federlänge (Einbaulänge) a
Standardlänge Einstellbereich
165 mm 155–175 mm

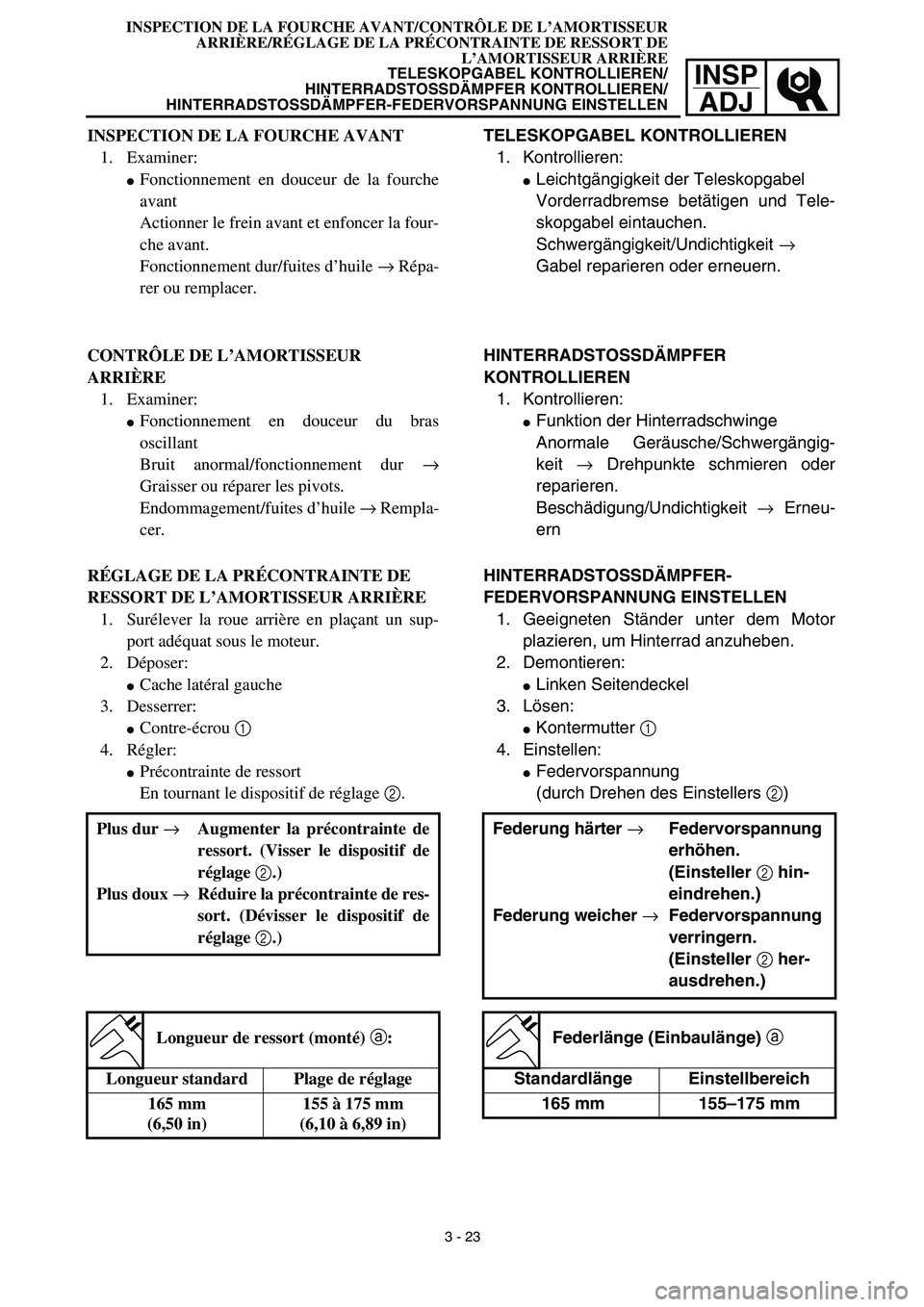

INSPECTION DE LA FOURCHE AVANT/CONTRÔLE DE L’AMORTISSEUR
ARRIÈRE/RÉGLAGE DE LA PRÉCONTRAINTE DE RESSORT DE
L’AMORTISSEUR ARRIÈRE
TELESKOPGABEL KONTROLLIEREN/
HINTERRADSTOSSDÄMPFER KONTROLLIEREN/
HINTERRADSTOSSDÄMPFER-FEDERVORSPANNUNG EINSTELLEN
INSPECTION DE LA FOURCHE AVANT
1. Examiner:
Fonctionnement en douceur de la fourche
avant
Actionner le frein avant et enfoncer la four-
che avant.
Fonctionnement dur/fuites d’huile → Répa-
rer ou remplacer.
CONTRÔLE DE L’AMORTISSEUR
ARRIÈRE
1. Examiner:
Fonctionnement en douceur du bras
oscillant
Bruit anormal/fonctionnement dur →
Graisser ou réparer les pivots.
Endommagement/fuites d’huile → Rempla-
cer.
RÉGLAGE DE LA PRÉCONTRAINTE DE
RESSORT DE L’AMORTISSEUR ARRIÈRE
1. Surélever la roue arrière en plaçant un sup-
port adéquat sous le moteur.
2. Déposer:
Cache latéral gauche
3. Desserrer:
Contre-écrou 1
4. Régler:
Précontrainte de ressort
En tournant le dispositif de réglage 2.
Plus dur → Augmenter la précontrainte de
ressort. (Visser le dispositif de
réglage 2.)
Plus doux → Réduire la précontrainte de res-
sort. (Dévisser le dispositif de
réglage 2.)
Longueur de ressort (monté) a:
Longueur standard Plage de réglage
165 mm
(6,50 in)155 à 175 mm
(6,10 à 6,89 in)
3 - 23

3 - 24
INSP
ADJ

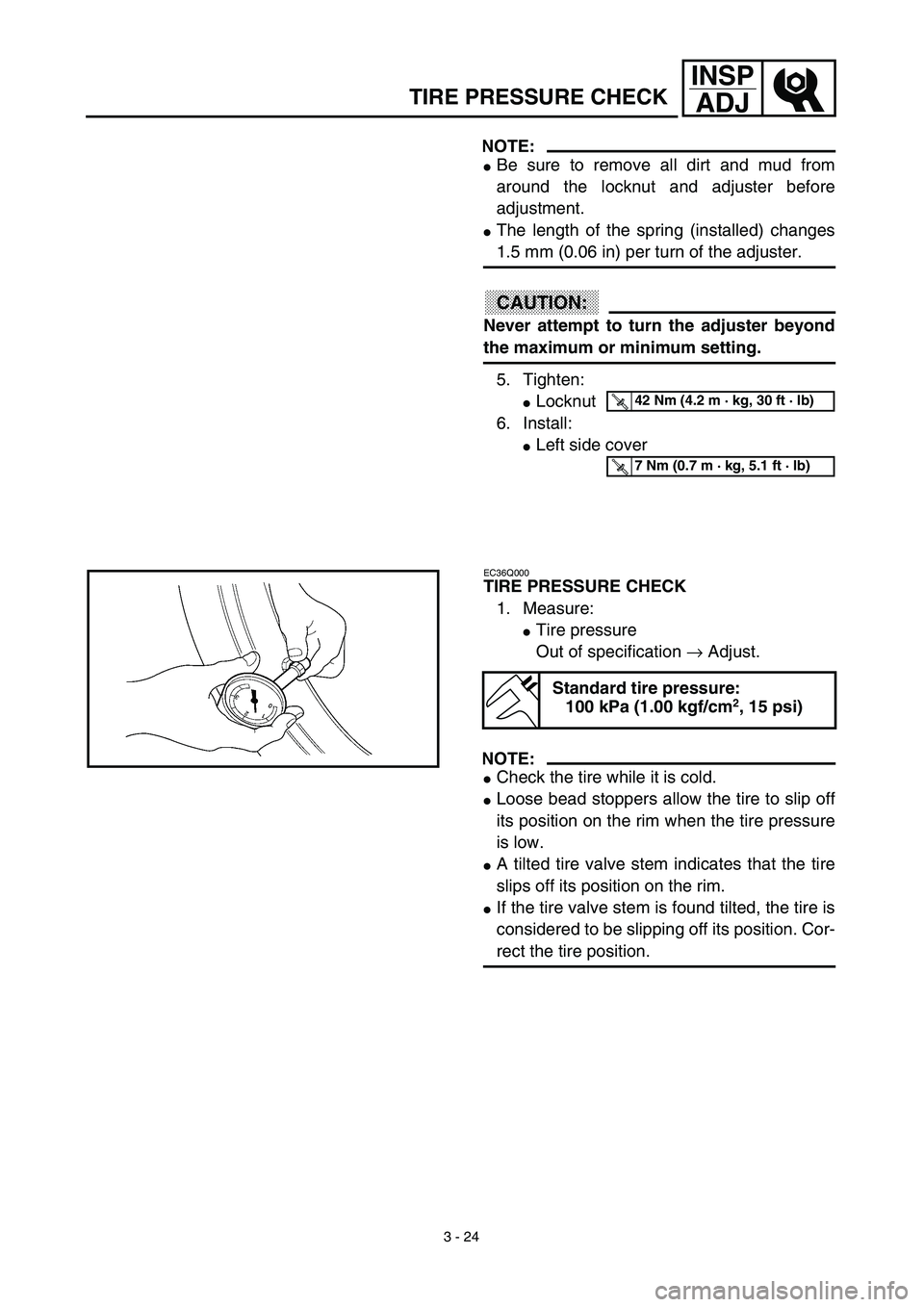

TIRE PRESSURE CHECK
NOTE:
Be sure to remove all dirt and mud from
around the locknut and adjuster before
adjustment.
The length of the spring (installed) changes
1.5 mm (0.06 in) per turn of the adjuster.
CAUTION:
Never attempt to turn the adjuster beyond
the maximum or minimum setting.
5. Tighten:
Locknut
6. Install:
Left side cover
T R..42 Nm (4.2 m · kg, 30 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
EC36Q000
TIRE PRESSURE CHECK
1. Measure:
Tire pressure
Out of specification → Adjust.
NOTE:
Check the tire while it is cold.
Loose bead stoppers allow the tire to slip off
its position on the rim when the tire pressure
is low.
A tilted tire valve stem indicates that the tire
slips off its position on the rim.
If the tire valve stem is found tilted, the tire is
considered to be slipping off its position. Cor-
rect the tire position.
Standard tire pressure:
100 kPa (1.00 kgf/cm2, 15 psi)

INSP

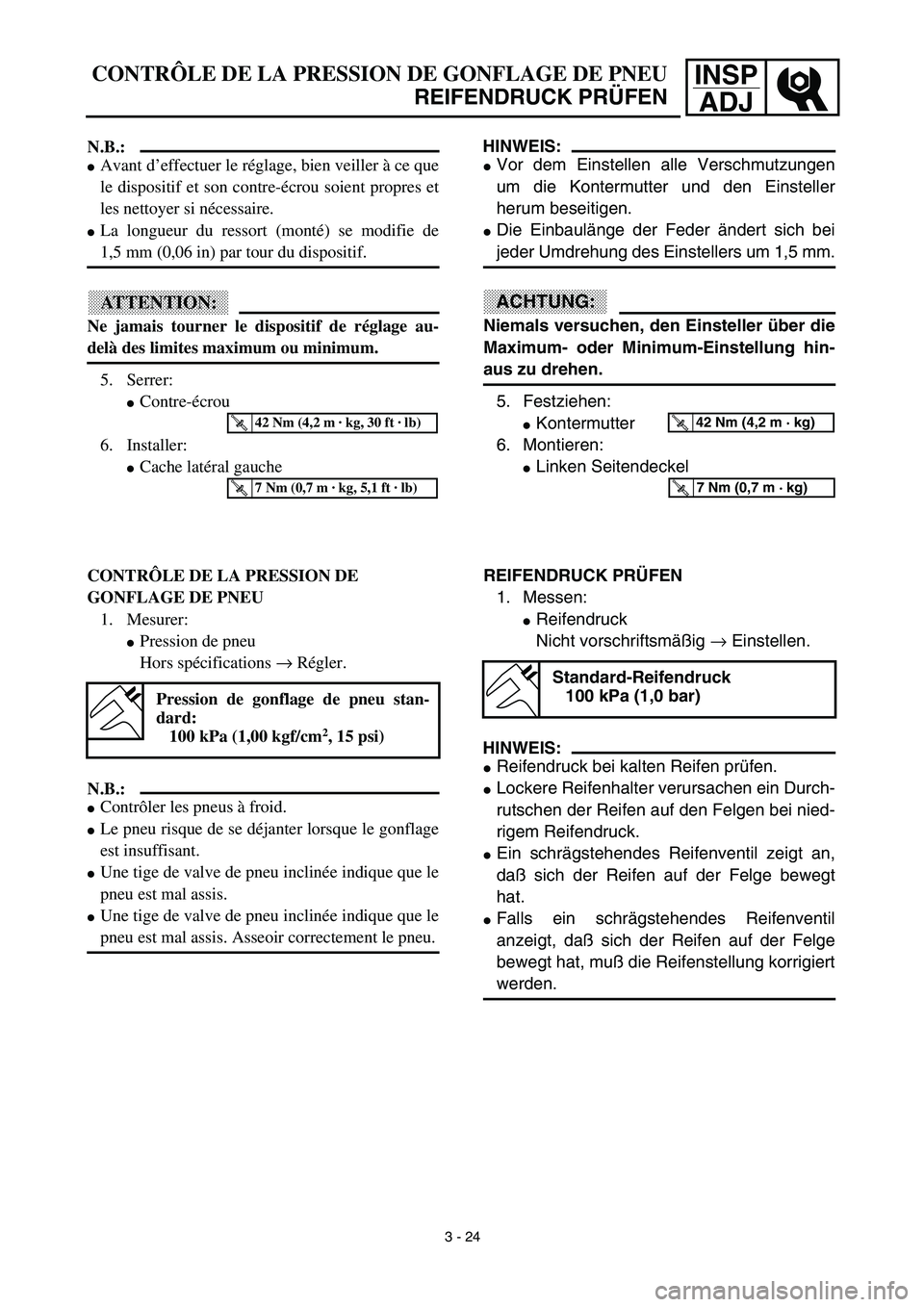

ADJCONTRÔLE DE LA PRESSION DE GONFLAGE DE PNEU
REIFENDRUCK PRÜFEN
HINWEIS:
Vor dem Einstellen alle Verschmutzungen
um die Kontermutter und den Einsteller
herum beseitigen.
Die Einbaulänge der Feder ändert sich bei
jeder Umdrehung des Einstellers um 1,5 mm.
ACHTUNG:
Niemals versuchen, den Einsteller über die
Maximum- oder Minimum-Einstellung hin-
aus zu drehen.
5. Festziehen:
Kontermutter
6. Montieren:
Linken Seitendeckel
T R..42 Nm (4,2 m · kg)
T R..7 Nm (0,7 m · kg)
REIFENDRUCK PRÜFEN
1. Messen:
Reifendruck
Nicht vorschriftsmäßig → Einstellen.
HINWEIS:
Reifendruck bei kalten Reifen prüfen.
Lockere Reifenhalter verursachen ein Durch-
rutschen der Reifen auf den Felgen bei nied-
rigem Reifendruck.
Ein schrägstehendes Reifenventil zeigt an,
daß sich der Reifen auf der Felge bewegt
hat.
Falls ein schrägstehendes Reifenventil
anzeigt, daß sich der Reifen auf der Felge
bewegt hat, muß die Reifenstellung korrigiert
werden.
Standard-Reifendruck
100 kPa (1,0 bar)
N.B.:
Avant d’effectuer le réglage, bien veiller à ce que
le dispositif et son contre-écrou soient propres et
les nettoyer si nécessaire.
La longueur du ressort (monté) se modifie de
1,5 mm (0,06 in) par tour du dispositif.
ATTENTION:
Ne jamais tourner le dispositif de réglage au-
delà des limites maximum ou minimum.
5. Serrer:
Contre-écrou
6. Installer:
Cache latéral gauche
T R..42 Nm (4,2 m · kg, 30 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
CONTRÔLE DE LA PRESSION DE
GONFLAGE DE PNEU
1. Mesurer:
Pression de pneu
Hors spécifications → Régler.
N.B.:
Contrôler les pneus à froid.
Le pneu risque de se déjanter lorsque le gonflage
est insuffisant.
Une tige de valve de pneu inclinée indique que le
pneu est mal assis.
Une tige de valve de pneu inclinée indique que le
pneu est mal assis. Asseoir correctement le pneu.
Pression de gonflage de pneu stan-
dard:
100 kPa (1,00 kgf/cm
2, 15 psi)
3 - 24

3 - 25
INSP
ADJSPOKES INSPECTION AND TIGHTENING/WHEEL INSPECTION/
STEERING HEAD INSPECTION AND ADJUSTMENT
SPOKES INSPECTION AND TIGHTENING
1. Inspect:
Spokes 1
Bend/damage → Replace.
Loose spoke → Retighten.
2. Tighten:
Spokes
NOTE:
Be sure to retighten these spokes before and
after break-in. After a practice check spokes
for looseness.
T R..Front 2 Nm (0.2 m · kg, 1.4 ft · lb)
Rear 3 Nm (0.3 m · kg, 2.2 ft · lb)
EC36T000
WHEEL INSPECTION
1. Inspect:
Wheel runout
Elevate the wheel and turn it.
Abnormal runout → Replace.
2. Inspect:
Bearing free play
Exist play → Replace.
STEERING HEAD INSPECTION AND
ADJUSTMENT
1. Elevate the front wheel by placing a suit-
able stand under the engine.
2. Check:
Steering shaft
Grasp the bottom of the forks and gen-
tly rock the fork assembly back and
forth.
Free play → Adjust steering head.
