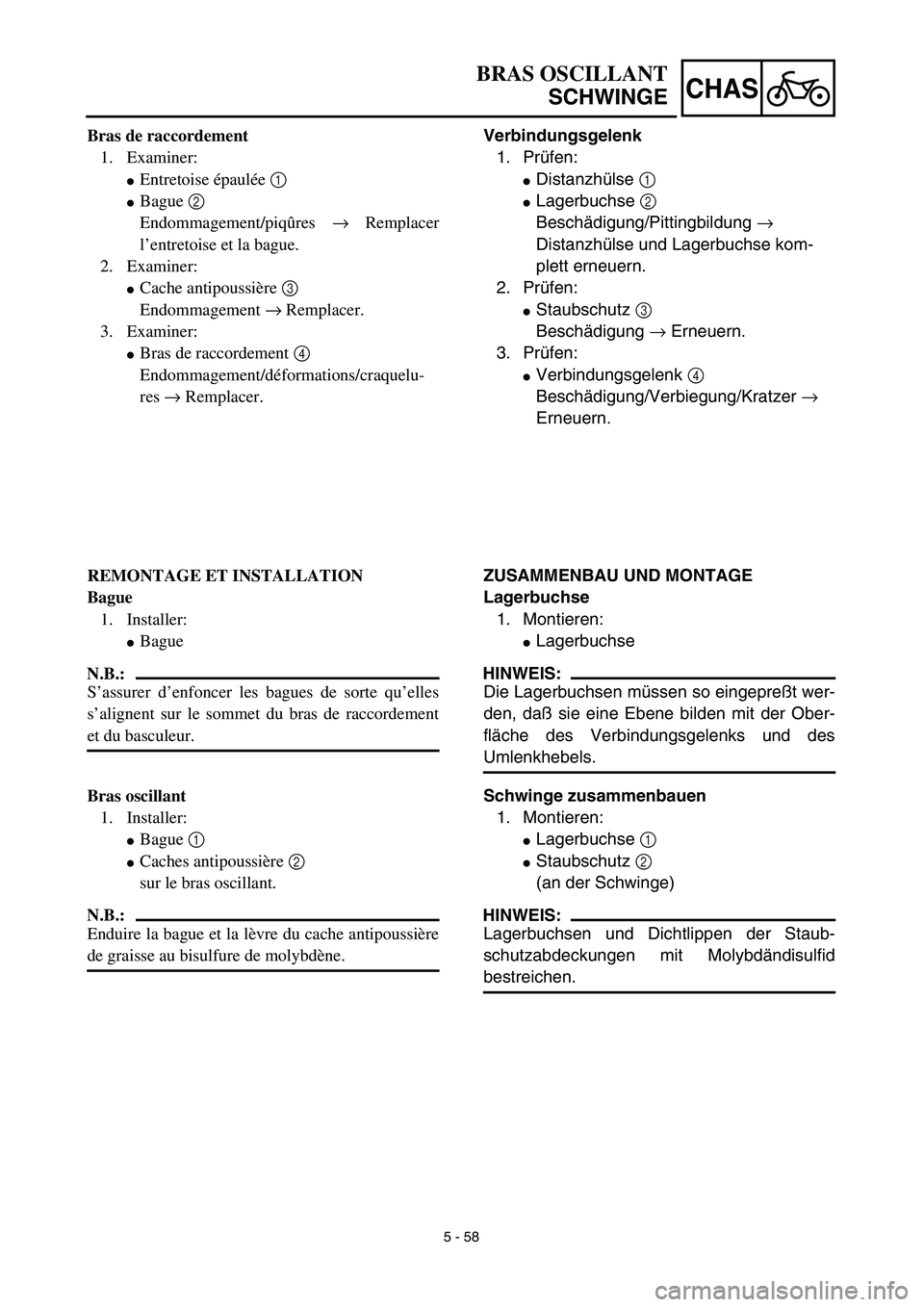

5 - 58
CHAS
Verbindungsgelenk
1. Prüfen:
Distanzhülse 1
Lagerbuchse 2
Beschädigung/Pittingbildung →
Distanzhülse und Lagerbuchse kom-
plett erneuern.
2. Prüfen:
Staubschutz 3
Beschädigung → Erneuern.
3. Prüfen:
Verbindungsgelenk 4
Beschädigung/Verbiegung/Kratzer →
Erneuern.
ZUSAMMENBAU UND MONTAGE
Lagerbuchse
1. Montieren:
Lagerbuchse
HINWEIS:
Die Lagerbuchsen müssen so eingepreßt wer-
den, daß sie eine Ebene bilden mit der Ober-
fläche des Verbindungsgelenks und des
Umlenkhebels.
Schwinge zusammenbauen
1. Montieren:
Lagerbuchse 1
Staubschutz 2
(an der Schwinge)
HINWEIS:
Lagerbuchsen und Dichtlippen der Staub-
schutzabdeckungen mit Molybdändisulfid
bestreichen.
BRAS OSCILLANT
SCHWINGE
Bras de raccordement
1. Examiner:
Entretoise épaulée 1
Bague 2
Endommagement/piqûres → Remplacer
l’entretoise et la bague.
2. Examiner:
Cache antipoussière 3
Endommagement → Remplacer.
3. Examiner:
Bras de raccordement 4
Endommagement/déformations/craquelu-
res → Remplacer.
REMONTAGE ET INSTALLATION
Bague
1. Installer:
Bague
N.B.:
S’assurer d’enfoncer les bagues de sorte qu’elles
s’alignent sur le sommet du bras de raccordement
et du basculeur.
Bras oscillant
1. Installer:
Bague 1
Caches antipoussière 2
sur le bras oscillant.
N.B.:
Enduire la bague et la lèvre du cache antipoussière
de graisse au bisulfure de molybdène.

5 - 59
CHAS
2. Install:
Oil seals 1
Collars 2
Bushing 3
Dust covers 4
Dust covers 5
Rubber boot 6
On relay arm.
NOTE:
Apply the molybdenum disulfide grease on the
bushing, collar, oil seal lip and dust cover lip.
3. Install:
Collar 1
Dust covers 2
On connecting arm.
NOTE:
Apply the molybdenum disulfide grease on the
collar and dust cover lip.
4. Install:
Relay arm 1
Bolt (relay arm)
Plain washer
Nut (relay arm)
On swingarm.
NOTE:
Apply the molybdenum disulfide grease on the
bolt (relay arm).
5. Install:
Connecting arm 1
Bolt (connecting arm)
Plain washer
Nut (connecting arm)
On relay arm.
NOTE:
Apply the molybdenum disulfide grease on the
bolt (connecting arm).
T R..53 Nm (5.3 m · kg, 38 ft · lb)
T R..35 Nm (3.5 m · kg, 25 ft · lb)
SWINGARM

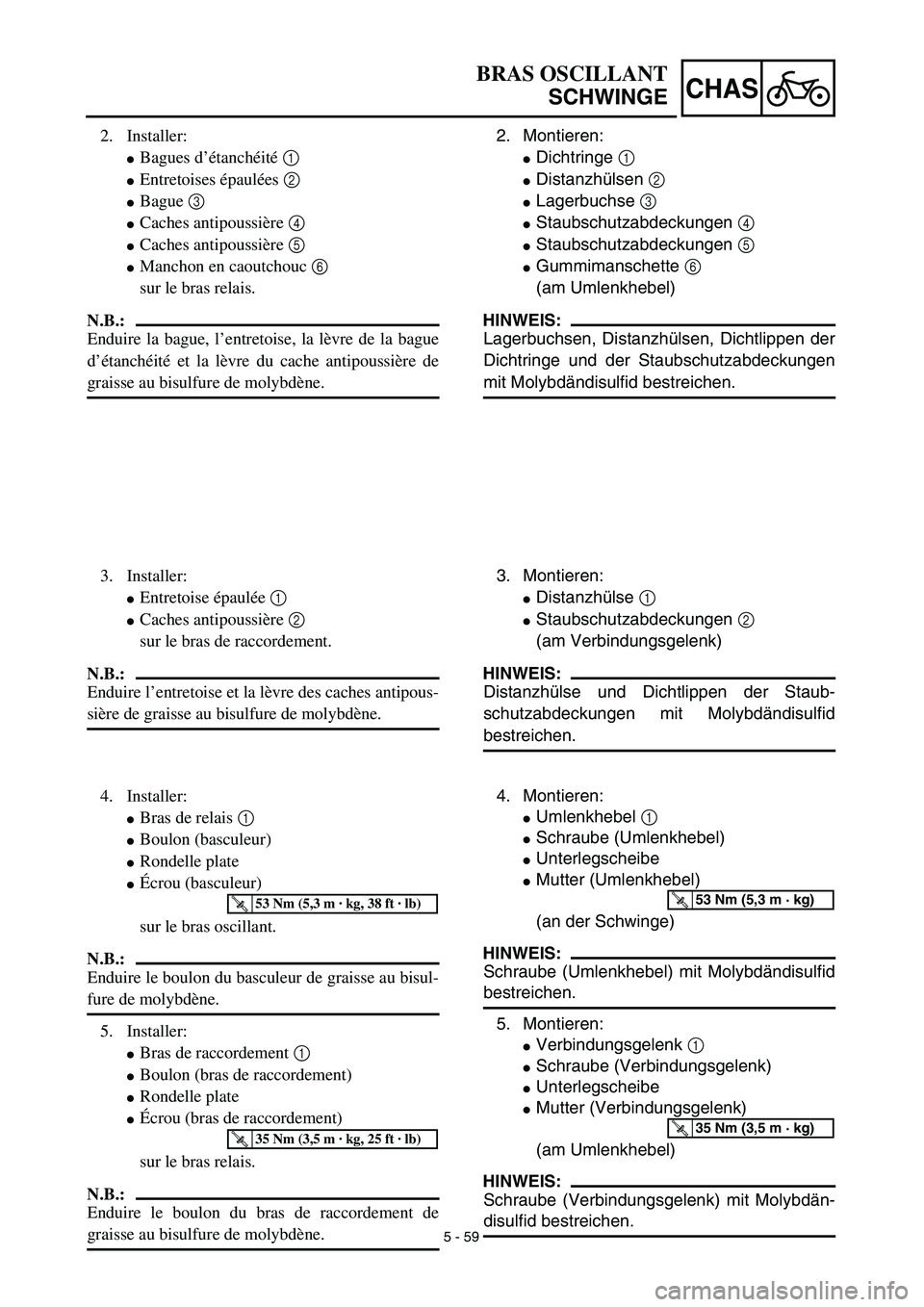

5 - 59
CHAS
2. Montieren:
Dichtringe 1
Distanzhülsen 2
Lagerbuchse 3
Staubschutzabdeckungen 4
Staubschutzabdeckungen 5
Gummimanschette 6
(am Umlenkhebel)
HINWEIS:
Lagerbuchsen, Distanzhülsen, Dichtlippen der
Dichtringe und der Staubschutzabdeckungen
mit Molybdändisulfid bestreichen.
3. Montieren:
Distanzhülse 1
Staubschutzabdeckungen 2
(am Verbindungsgelenk)
HINWEIS:
Distanzhülse und Dichtlippen der Staub-
schutzabdeckungen mit Molybdändisulfid
bestreichen.
4. Montieren:
Umlenkhebel 1
Schraube (Umlenkhebel)
Unterlegscheibe
Mutter (Umlenkhebel)
(an der Schwinge)
HINWEIS:
Schraube (Umlenkhebel) mit Molybdändisulfid
bestreichen.
5. Montieren:
Verbindungsgelenk 1
Schraube (Verbindungsgelenk)
Unterlegscheibe
Mutter (Verbindungsgelenk)
(am Umlenkhebel)
HINWEIS:
Schraube (Verbindungsgelenk) mit Molybdän-
disulfid bestreichen.
T R..53 Nm (5,3 m · kg)
T R..35 Nm (3,5 m · kg)
BRAS OSCILLANT
SCHWINGE
2. Installer:
Bagues d’étanchéité 1
Entretoises épaulées 2
Bague 3
Caches antipoussière 4
Caches antipoussière 5
Manchon en caoutchouc 6
sur le bras relais.
N.B.:
Enduire la bague, l’entretoise, la lèvre de la bague
d’étanchéité et la lèvre du cache antipoussière de
graisse au bisulfure de molybdène.
3. Installer:
Entretoise épaulée 1
Caches antipoussière 2
sur le bras de raccordement.
N.B.:
Enduire l’entretoise et la lèvre des caches antipous-
sière de graisse au bisulfure de molybdène.
4. Installer:
Bras de relais 1
Boulon (basculeur)
Rondelle plate
Écrou (basculeur)
sur le bras oscillant.
N.B.:
Enduire le boulon du basculeur de graisse au bisul-
fure de molybdène.
5. Installer:
Bras de raccordement 1
Boulon (bras de raccordement)
Rondelle plate
Écrou (bras de raccordement)
sur le bras relais.
N.B.:
Enduire le boulon du bras de raccordement de
graisse au bisulfure de molybdène.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..35 Nm (3,5 m · kg, 25 ft · lb)

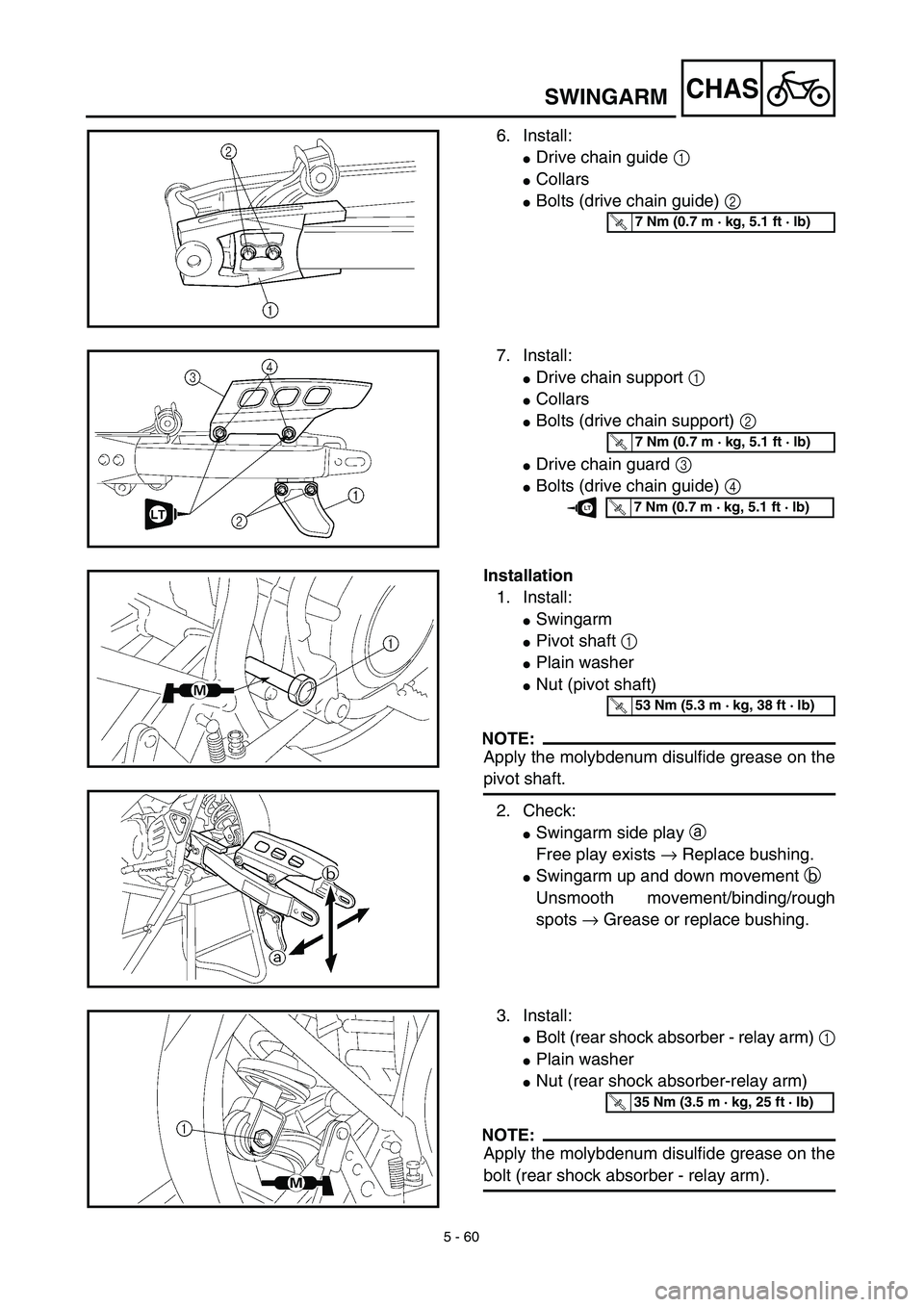

5 - 60
CHASSWINGARM
6. Install:
Drive chain guide 1
Collars
Bolts (drive chain guide) 2
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
7. Install:
Drive chain support 1
Collars
Bolts (drive chain support) 2
Drive chain guard 3
Bolts (drive chain guide) 4
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)LT
Installation
1. Install:
Swingarm
Pivot shaft 1
Plain washer
Nut (pivot shaft)
NOTE:
Apply the molybdenum disulfide grease on the
pivot shaft.
2. Check:
Swingarm side play a
Free play exists → Replace bushing.
Swingarm up and down movement b
Unsmooth movement/binding/rough
spots → Grease or replace bushing.
T R..53 Nm (5.3 m · kg, 38 ft · lb)
3. Install:
Bolt (rear shock absorber - relay arm) 1
Plain washer
Nut (rear shock absorber-relay arm)
NOTE:
Apply the molybdenum disulfide grease on the
bolt (rear shock absorber - relay arm).
T R..35 Nm (3.5 m · kg, 25 ft · lb)

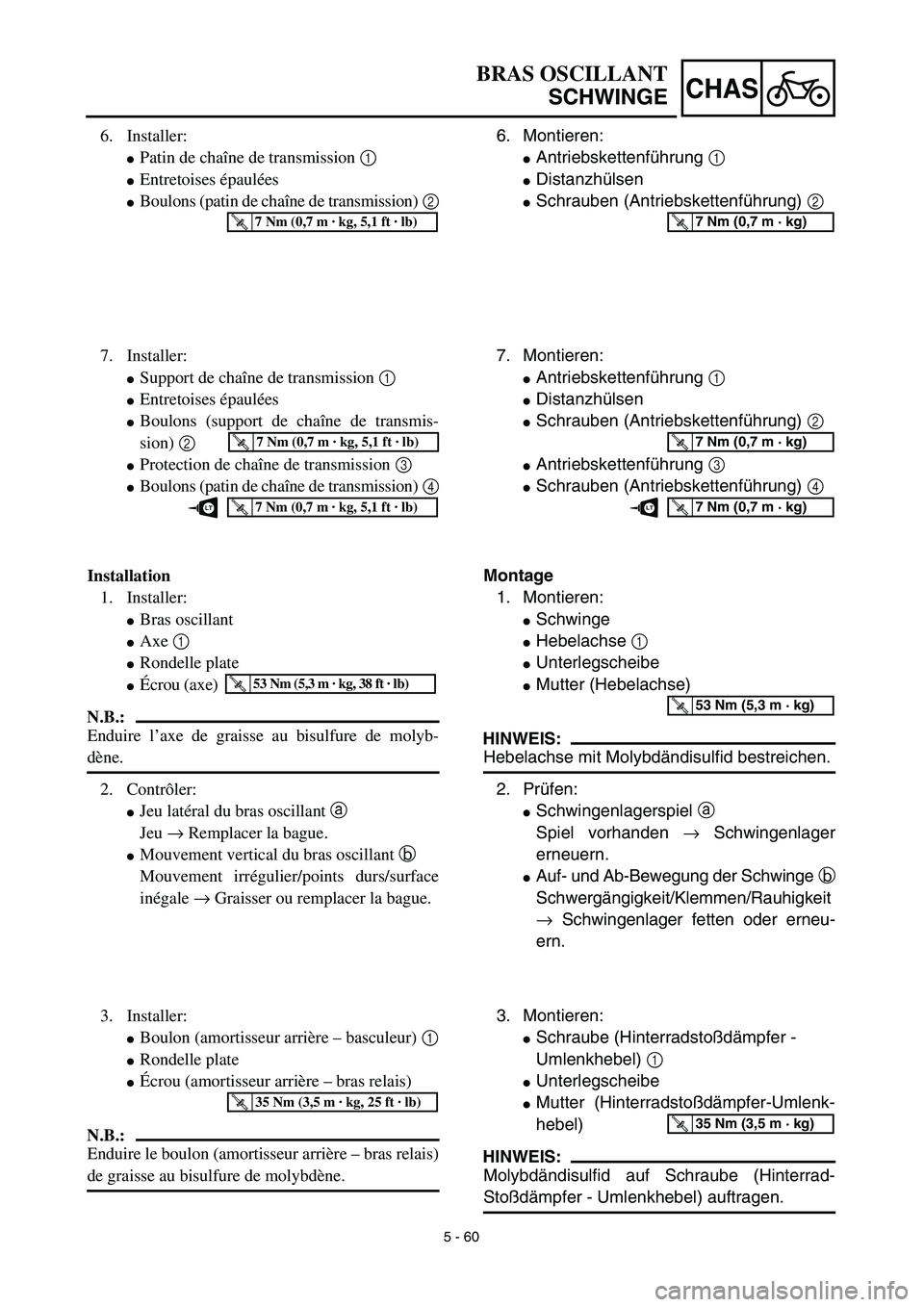

5 - 60
CHAS
6. Montieren:
Antriebskettenführung 1
Distanzhülsen
Schrauben (Antriebskettenführung) 2
T R..7 Nm (0,7 m · kg)
7. Montieren:
Antriebskettenführung 1
Distanzhülsen
Schrauben (Antriebskettenführung) 2
Antriebskettenführung 3
Schrauben (Antriebskettenführung) 4
T R..7 Nm (0,7 m · kg)
T R..7 Nm (0,7 m · kg)LT
Montage
1. Montieren:
Schwinge
Hebelachse 1
Unterlegscheibe
Mutter (Hebelachse)
HINWEIS:
Hebelachse mit Molybdändisulfid bestreichen.
2. Prüfen:
Schwingenlagerspiel a
Spiel vorhanden → Schwingenlager
erneuern.
Auf- und Ab-Bewegung der Schwinge b
Schwergängigkeit/Klemmen/Rauhigkeit
→ Schwingenlager fetten oder erneu-
ern.
T R..53 Nm (5,3 m · kg)
3. Montieren:
Schraube (Hinterradstoßdämpfer -
Umlenkhebel) 1
Unterlegscheibe
Mutter (Hinterradstoßdämpfer-Umlenk-
hebel)
HINWEIS:
Molybdändisulfid auf Schraube (Hinterrad-
Stoßdämpfer - Umlenkhebel) auftragen.
T R..35 Nm (3,5 m · kg)
BRAS OSCILLANT
SCHWINGE
6. Installer:
Patin de chaîne de transmission 1
Entretoises épaulées
Boulons (patin de chaîne de transmission) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
7. Installer:
Support de chaîne de transmission 1
Entretoises épaulées
Boulons (support de chaîne de transmis-
sion) 2
Protection de chaîne de transmission 3
Boulons (patin de chaîne de transmission) 4
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)LT
Installation
1. Installer:
Bras oscillant
Axe 1
Rondelle plate
Écrou (axe)
N.B.:
Enduire l’axe de graisse au bisulfure de molyb-
dène.
2. Contrôler:
Jeu latéral du bras oscillant a
Jeu → Remplacer la bague.
Mouvement vertical du bras oscillant b
Mouvement irrégulier/points durs/surface
inégale → Graisser ou remplacer la bague.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
3. Installer:
Boulon (amortisseur arrière – basculeur) 1
Rondelle plate
Écrou (amortisseur arrière – bras relais)
N.B.:
Enduire le boulon (amortisseur arrière – bras relais)
de graisse au bisulfure de molybdène.
T R..35 Nm (3,5 m · kg, 25 ft · lb)

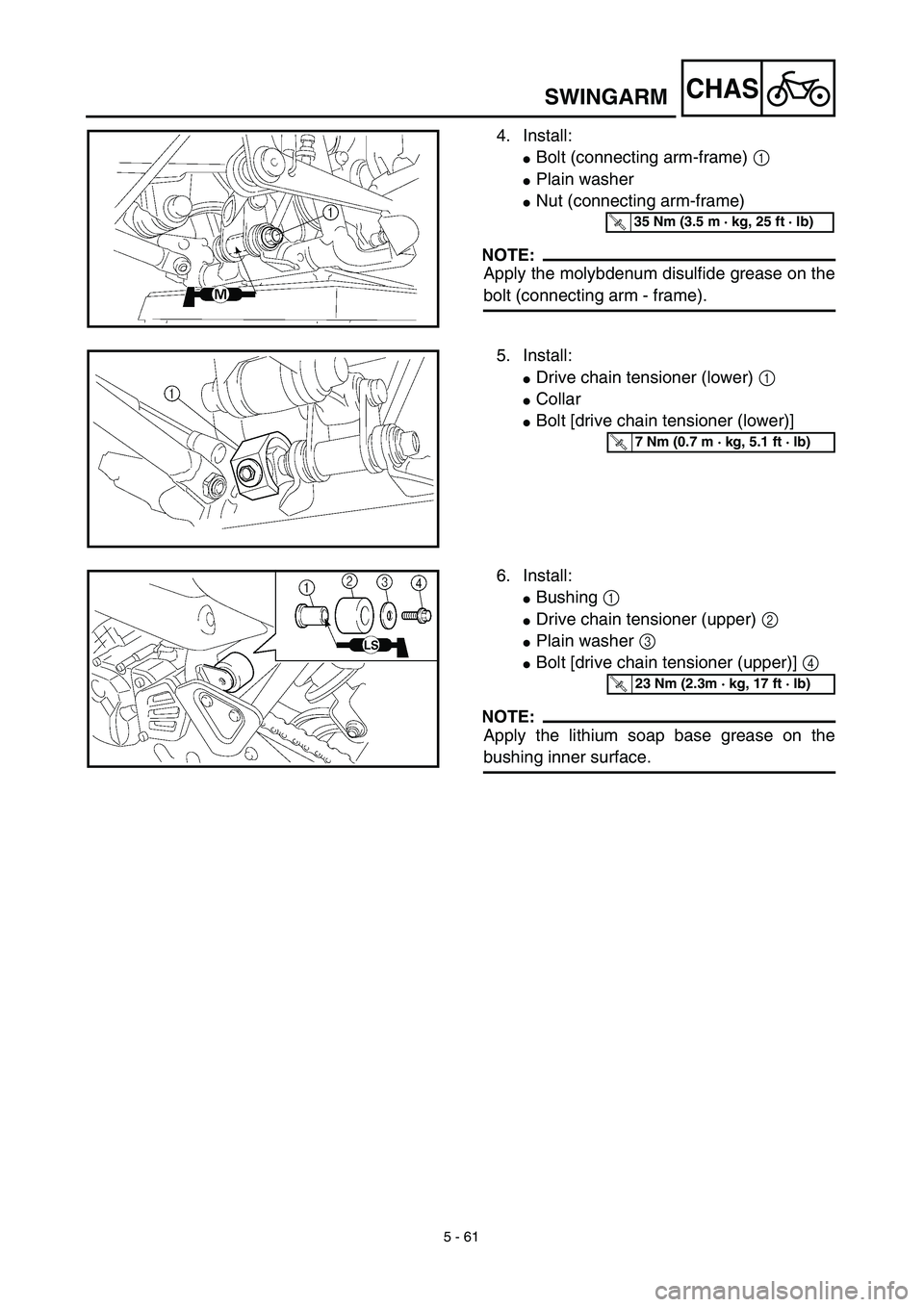

5 - 61
CHAS
4. Install:
Bolt (connecting arm-frame) 1
Plain washer
Nut (connecting arm-frame)
NOTE:
Apply the molybdenum disulfide grease on the
bolt (connecting arm - frame).
T R..35 Nm (3.5 m · kg, 25 ft · lb)
5. Install:
Drive chain tensioner (lower) 1
Collar
Bolt [drive chain tensioner (lower)]
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
6. Install:
Bushing 1
Drive chain tensioner (upper) 2
Plain washer 3
Bolt [drive chain tensioner (upper)] 4
NOTE:
Apply the lithium soap base grease on the
bushing inner surface.
T R..23 Nm (2.3m · kg, 17 ft · lb)
SWINGARM

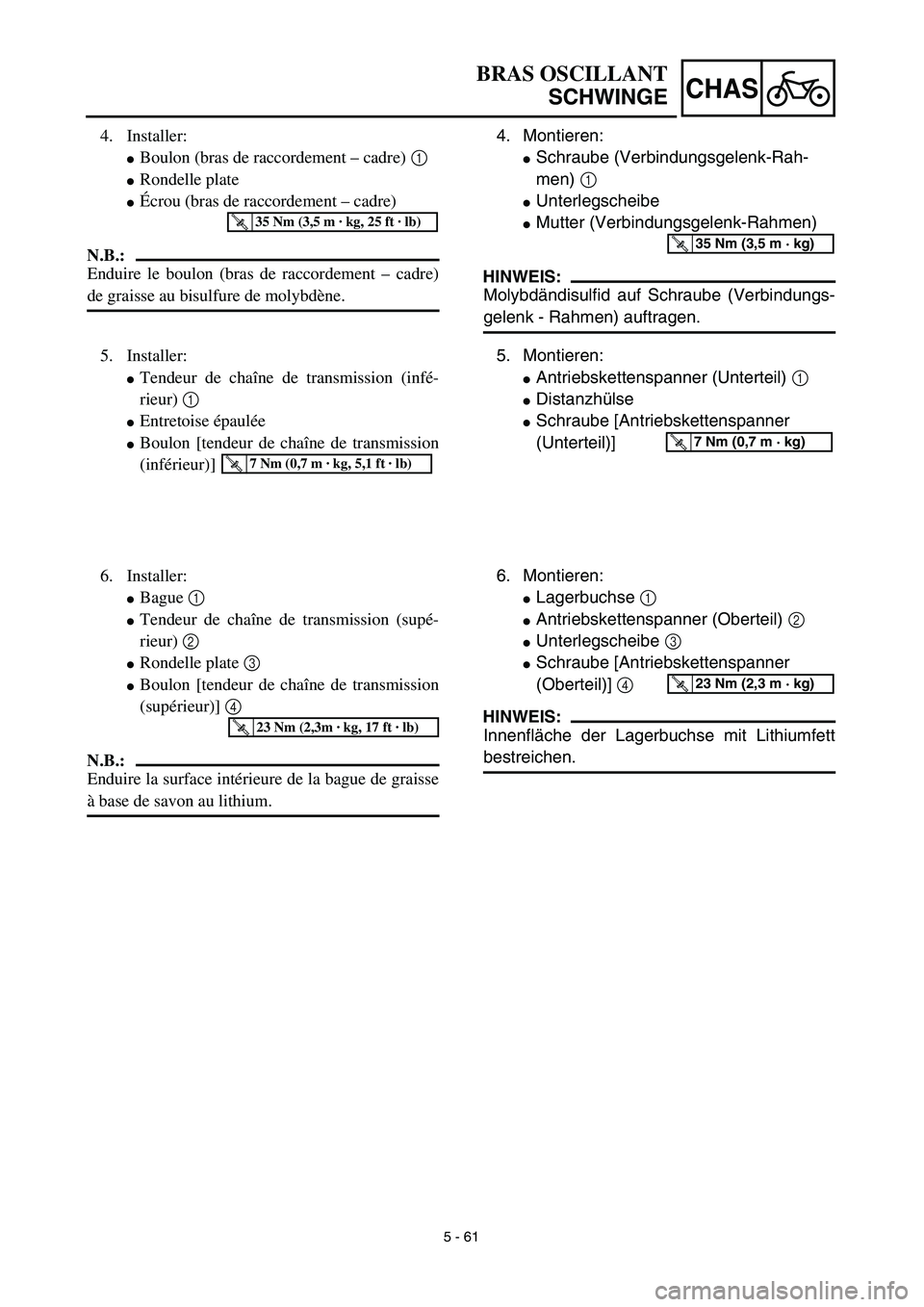

5 - 61
CHAS
4. Montieren:
Schraube (Verbindungsgelenk-Rah-
men) 1
Unterlegscheibe
Mutter (Verbindungsgelenk-Rahmen)
HINWEIS:
Molybdändisulfid auf Schraube (Verbindungs-
gelenk - Rahmen) auftragen.
T R..35 Nm (3,5 m · kg)
5. Montieren:
Antriebskettenspanner (Unterteil) 1
Distanzhülse
Schraube [Antriebskettenspanner
(Unterteil)]
T R..7 Nm (0,7 m · kg)
6. Montieren:
Lagerbuchse 1
Antriebskettenspanner (Oberteil) 2
Unterlegscheibe 3
Schraube [Antriebskettenspanner
(Oberteil)] 4
HINWEIS:
Innenfläche der Lagerbuchse mit Lithiumfett
bestreichen.
T R..23 Nm (2,3 m · kg)
BRAS OSCILLANT
SCHWINGE
4. Installer:
Boulon (bras de raccordement – cadre) 1
Rondelle plate
Écrou (bras de raccordement – cadre)
N.B.:
Enduire le boulon (bras de raccordement – cadre)
de graisse au bisulfure de molybdène.
T R..35 Nm (3,5 m · kg, 25 ft · lb)
5. Installer:
Tendeur de chaîne de transmission (infé-
rieur) 1
Entretoise épaulée
Boulon [tendeur de chaîne de transmission
(inférieur)]
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
6. Installer:
Bague 1
Tendeur de chaîne de transmission (supé-
rieur) 2
Rondelle plate 3
Boulon [tendeur de chaîne de transmission
(supérieur)] 4
N.B.:
Enduire la surface intérieure de la bague de graisse
à base de savon au lithium.
T R..23 Nm (2,3m · kg, 17 ft · lb)

5 - 62
CHASREAR SHOCK ABSORBER ASSEMBLY
EC580000
REAR SHOCK ABSORBER ASSEMBLY
Extent of removal:1 Rear shock absorber assembly removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalREAR SHOCK ABSORBER
ASSEMBLY REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is nodanger of it falling over.
Seat and side covers Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Bolt (rear shock absorber assem-
bly-relay arm)1 Hold the swingarm.
2 Bolt (rear shock absorber assem-
bly-frame)1
3 Bushing 1 Refer to “REMOVAL POINTS”.
4 Rear shock absorber assembly 1
