2003 Hyundai Santa Fe Betriebsanleitung (in German)

1- 54 ELGENSCHAFTEN DES HYUNDAI

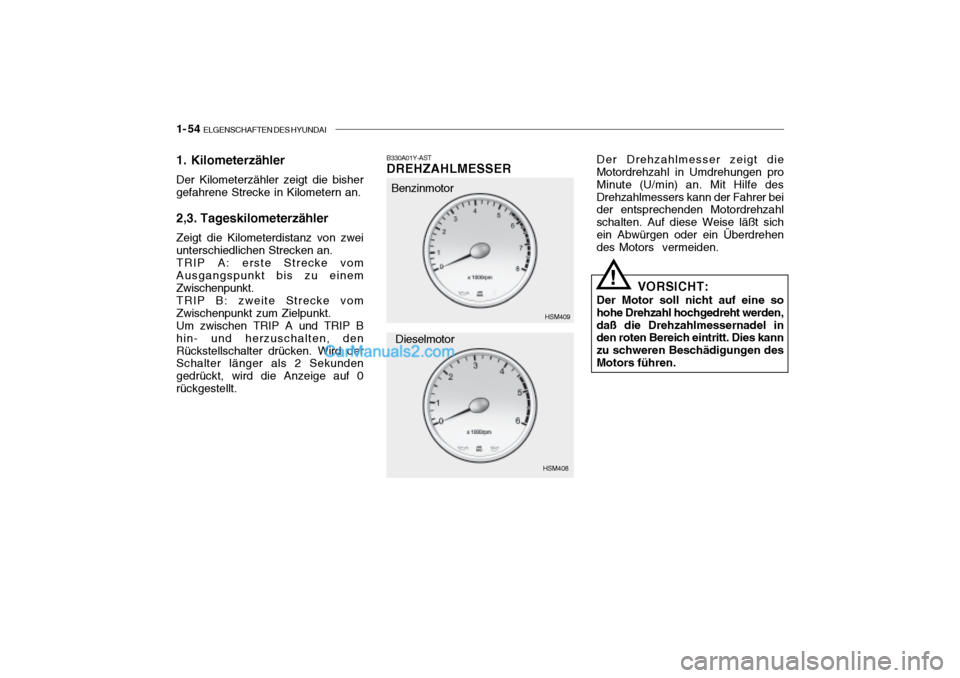

1. Kilometerzähler Der Kilometerzähler zeigt die bisher gefahrene Strecke in Kilometern an. 2,3. Tageskilometerzähler Zeigt die Kilometerdistanz von zwei unterschiedlichen Strecken an.TRIP A: erste Strecke vomAusgangspunkt bis zu einemZwischenpunkt.TRIP B: zweite Strecke vomZwischenpunkt zum Zielpunkt.Um zwischen TRIP A und TRIP Bhin- und herzuschalten, denRückstellschalter drücken. Wird der Schalter länger als 2 Sekunden gedrückt, wird die Anzeige auf 0rückgestellt.B330A01Y-AST DREHZAHLMESSER Der Drehzahlmesser zeigt die
Motordrehzahl in Umdrehungen pro Minute (U/min) an. Mit Hilfe desDrehzahlmessers kann der Fahrer bei der entsprechenden Motordrehzahl schalten. Auf diese Weise läßt sichein Abwürgen oder ein Überdrehen des Motors vermeiden.
VORSICHT:
Der Motor soll nicht auf eine so
hohe Drehzahl hochgedreht werden, daß die Drehzahlmessernadel in den roten Bereich eintritt. Dies kann zu schweren Beschädigungen desMotors führen.
!
Benzinmotor
HSM409
HSM408
Dieselmotor

ELGENSCHAFTEN DES HYUNDAI 1- 55

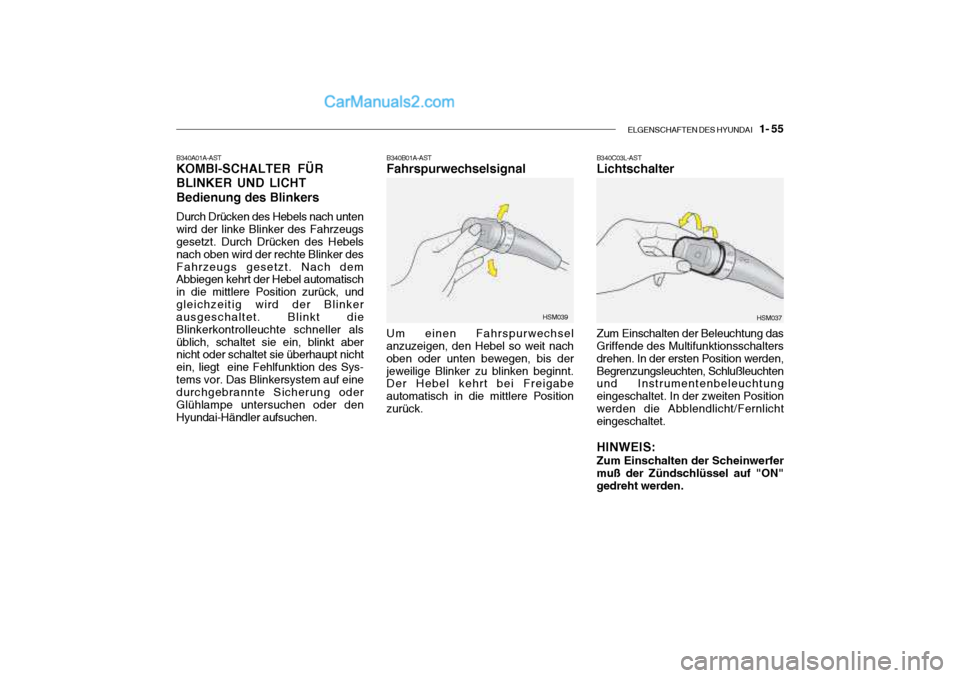

B340A01A-AST KOMBI-SCHALTER FÜR BLINKER UND LICHTBedienung des Blinkers Durch Drücken des Hebels nach unten wird der linke Blinker des Fahrzeugs gesetzt. Durch Drücken des Hebels nach oben wird der rechte Blinker desFahrzeugs gesetzt. Nach dem Abbiegen kehrt der Hebel automatisch in die mittlere Position zurück, undgleichzeitig wird der Blinker ausgeschaltet. Blinkt die Blinkerkontrolleuchte schneller alsüblich, schaltet sie ein, blinkt aber nicht oder schaltet sie überhaupt nicht ein, liegt eine Fehlfunktion des Sys-tems vor. Das Blinkersystem auf eine durchgebrannte Sicherung oder Glühlampe untersuchen oder denHyundai-Händler aufsuchen.B340B01A-AST Fahrspurwechselsignal Um einen Fahrspurwechsel anzuzeigen, den Hebel so weit nach oben oder unten bewegen, bis derjeweilige Blinker zu blinken beginnt. Der Hebel kehrt bei Freigabe automatisch in die mittlere Positionzurück. HSM039B340C03L-AST Lichtschalter Zum Einschalten der Beleuchtung das Griffende des Multifunktionsschalters drehen. In der ersten Position werden,Begrenzungsleuchten, Schlußleuchten und Instrumentenbeleuchtung eingeschaltet. In der zweiten Positionwerden die Abblendlicht/Fernlicht eingeschaltet. HINWEIS: Zum Einschalten der Scheinwerfer muß der Zündschlüssel auf "ON"gedreht werden. HSM037

1- 56 ELGENSCHAFTEN DES HYUNDAI

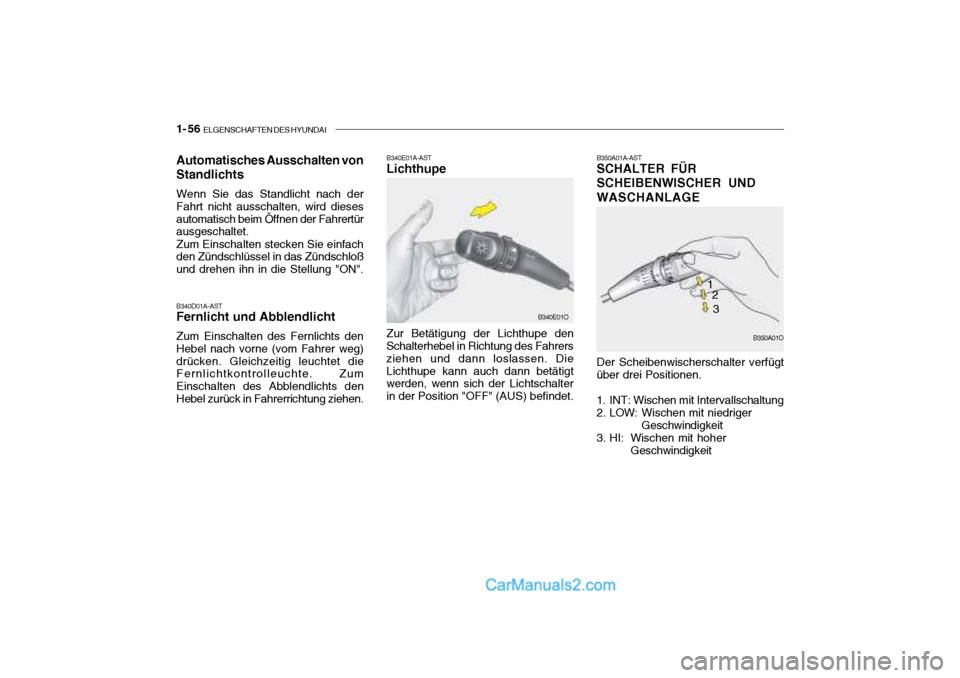

B350A01A-AST SCHALTER FÜR SCHEIBENWISCHER UNDWASCHANLAGE
Der Scheibenwischerschalter verfügt
über drei Positionen.
1. INT: Wischen mit Intervallschaltung
2. LOW: Wischen mit niedrigerGeschwindigkeit
3. HI: Wischen mit hoher Geschwindigkeit B350A01O
1
2
3B340E01A-AST Lichthupe Zur Betätigung der Lichthupe den
Schalterhebel in Richtung des Fahrers ziehen und dann loslassen. DieLichthupe kann auch dann betätigt werden, wenn sich der Lichtschalter in der Position "OFF" (AUS) befindet. B340E01O
B340D01A-AST Fernlicht und Abblendlicht Zum Einschalten des Fernlichts den Hebel nach vorne (vom Fahrer weg)drücken. Gleichzeitig leuchtet die Fernlichtkontrolleuchte. Zum Einschalten des Abblendlichts denHebel zurück in Fahrerrichtung ziehen.
Automatisches Ausschalten von Standlichts Wenn Sie das Standlicht nach der Fahrt nicht ausschalten, wird diesesautomatisch beim Öffnen der Fahrertür ausgeschaltet. Zum Einschalten stecken Sie einfach den Zündschlüssel in das Zündschloß und drehen ihn in die Stellung "ON".

ELGENSCHAFTEN DES HYUNDAI 1- 57
HINWEIS:
Damit die Scheibenwischer nicht beschädigt werden, dürfen keinegroßen Mengen von Schnee oder Eis mit ihnen von der Windschutzscheibe gewischtwerden. Liegt nur eine sehr dünne Eis- oder Schneeschicht auf der Scheibe, die Heizung auf Defroststellen, bevor der Scheibenwischer betätigt wird.B350B01O-AST Betrieb der Scheibenwaschanlage Zur Inbetriebnahme der Scheibenwaschanlage ziehen Sie den Betätigungshebel für denScheibenwischer zum Lenkrad. Der Schei-benwischer fährt dann automatisch zweimal über dieWindschutzscheibe.Die Scheibenwaschanlage bleibt inBetrieb, solange der Hebel in dieserPosition gehalten wird. HINWEIS:
o Den Scheibenwischer nicht
länger als 15 Sekunden und nicht bei leerem Flüssigkeitsbehälter betätigen.
o Bei Frosttemperaturen oder Schneefall vor der Betätigung der Scheibenwischer sicherstellen,daß die Scheibenwischerblätter nicht an der Scheibe angefroren sind.
o Im Winter ein Waschanlagen- Frostschutzmittel verwenden.
B350B01O

1- 58 ELGENSCHAFTEN DES HYUNDAI

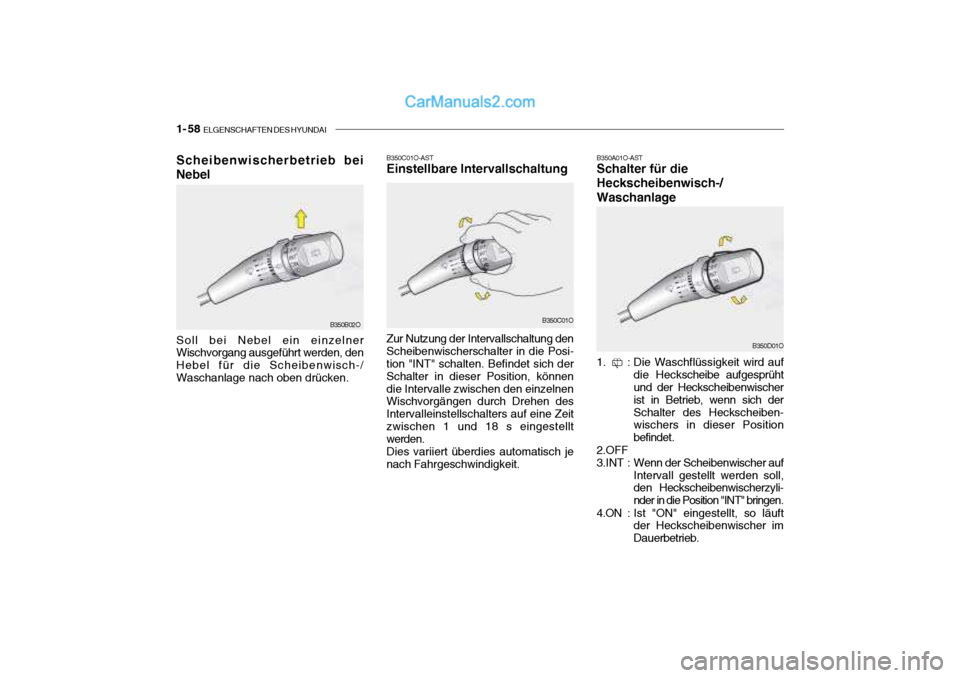

B350C01O-AST Einstellbare Intervallschaltung B350A01O-ASTSchalter für die Heckscheibenwisch-/Waschanlage
Zur Nutzung der Intervallschaltung den Scheibenwischerschalter in die Posi- tion "INT" schalten. Befindet sich der Schalter in dieser Position, könnendie Intervalle zwischen den einzelnen Wischvorgängen durch Drehen des Intervalleinstellschalters auf eine Zeitzwischen 1 und 18 s eingestellt werden. Dies variiert überdies automatisch je nach Fahrgeschwindigkeit. 1. : Die Waschflüssigkeit wird auf
die Heck scheibe aufgesprüht
und der Heckscheibenwischer ist in Betrieb, wenn sich derSchalter des Heckscheiben- wischers in dieser Position befindet.
2.OFF
3.INT : Wenn der Scheibenwischer aufIntervall gestellt werden soll, den Heckscheibenwischerzyli- nder in die Position "INT" bringen.
4.ON : Ist "ON" eingestellt, so läuft der Heckscheibenwischer im Dauerbetrieb.
B350C01O
B350D01OB350B02O
Scheibenwischerbetrieb bei Nebel Soll bei Nebel ein einzelner Wischvorgang ausgeführt werden, den Hebel für die Scheibenwisch-/Waschanlage nach oben drücken.

ELGENSCHAFTEN DES HYUNDAI 1- 59

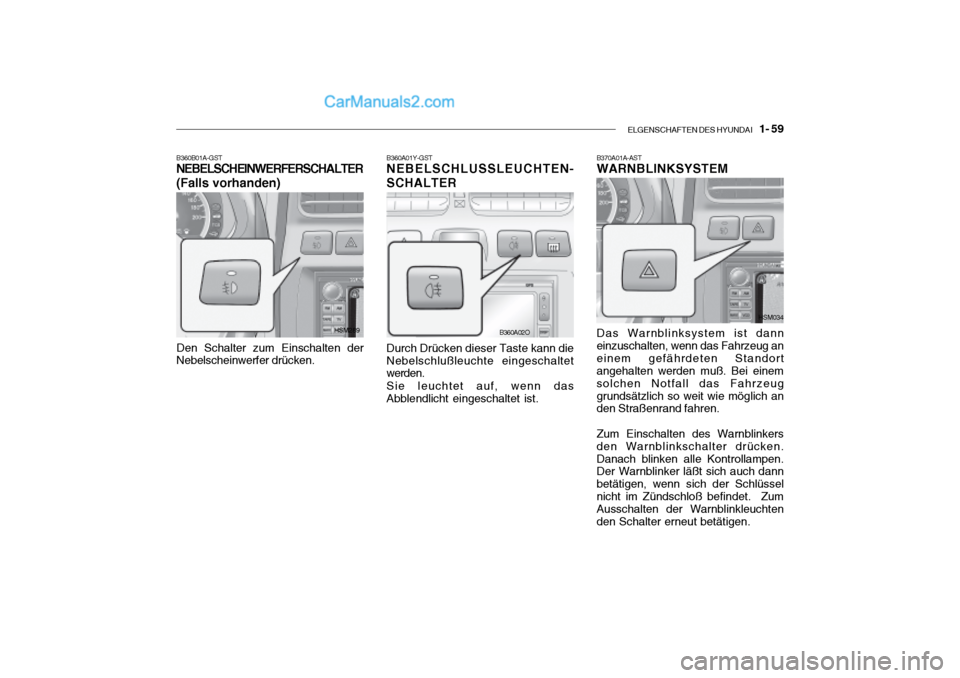

B370A01A-AST WARNBLINKSYSTEM Das Warnblinksystem ist dann einzuschalten, wenn das Fahrzeug aneinem gefährdeten Standort angehalten werden muß. Bei einem solchen Notfall das Fahrzeuggrundsätzlich so weit wie möglich an den Straßenrand fahren. Zum Einschalten des Warnblinkers den Warnblinkschalter drücken.Danach blinken alle Kontrollampen. Der Warnblinker läßt sich auch dann betätigen, wenn sich der Schlüsselnicht im Zündschloß befindet. Zum Ausschalten der Warnblinkleuchten den Schalter erneut betätigen. HSM034B360A01Y-GST NEBELSCHLUSSLEUCHTEN- SCHALTER Durch Drücken dieser Taste kann die Nebelschlußleuchte eingeschaltet werden. Sie leuchtet auf, wenn das Abblendlicht eingeschaltet ist.
B360A02OB360B01A-GST NEBELSCHEINWERFERSCHALTER (Falls vorhanden)
Den Schalter zum Einschalten der
Nebelscheinwerfer drücken. HSM289

1- 60 ELGENSCHAFTEN DES HYUNDAI

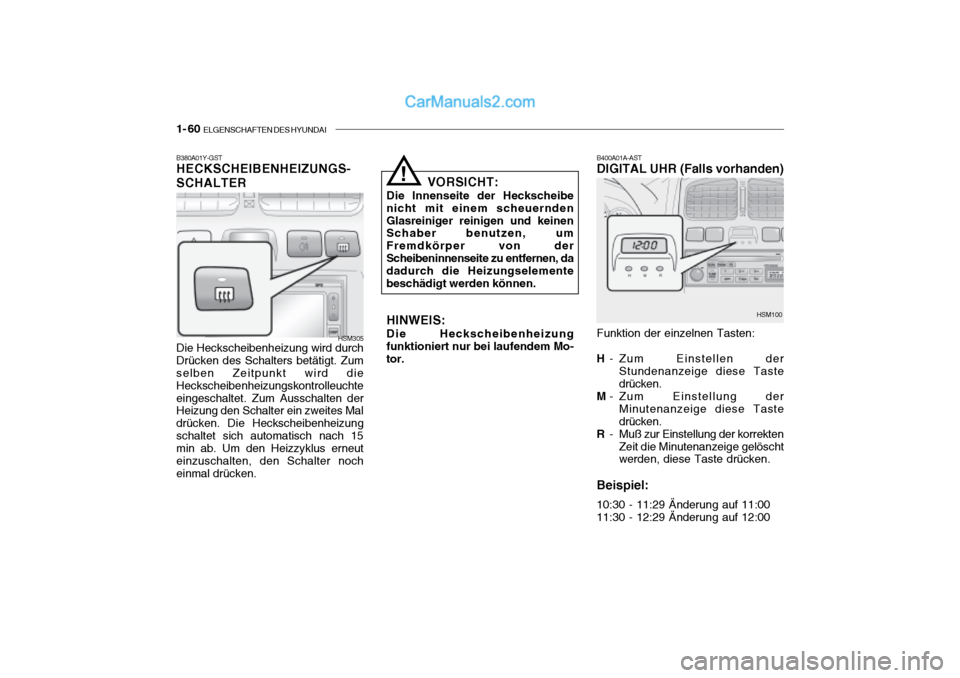

B380A01Y-GST HECKSCHEIBENHEIZUNGS- SCHALTER B400A01A-AST DIGITAL UHR (Falls vorhanden)
Die Heckscheibenheizung wird durch Drücken des Schalters betätigt. Zum selben Zeitpunkt wird die Heckscheibenheizungskontrolleuchteeingeschaltet. Zum Ausschalten der Heizung den Schalter ein zweites Mal drücken. Die Heckscheibenheizungschaltet sich automatisch nach 15 min ab. Um den Heizzyklus erneut einzuschalten, den Schalter nocheinmal drücken. VORSICHT:
Die Innenseite der Heckscheibe
nicht mit einem scheuerndenGlasreiniger reinigen und keinen Schaber benutzen, um Fremdkörper von derScheibeninnenseite zu entfernen, da dadurch die Heizungselemente beschädigt werden können.
!
HINWEIS: Die Heckscheibenheizung
funktioniert nur bei laufendem Mo- tor. Funktion der einzelnen Tasten:
H - Zum Einstellen der
Stundenanzeige diese Taste drücken.
M - Zum Einstellung der
Minutenanzeige diese Tastedrücken.
R - Muß zur Einstellung der korrekten
Zeit die Minutenanzeige gelöscht werden, diese Taste drücken.
Beispiel: 10:30 - 11:29 Änderung auf 11:00 11:30 - 12:29 Änderung auf 12:00
HSM305
HSM100

ELGENSCHAFTEN DES HYUNDAI 1- 61

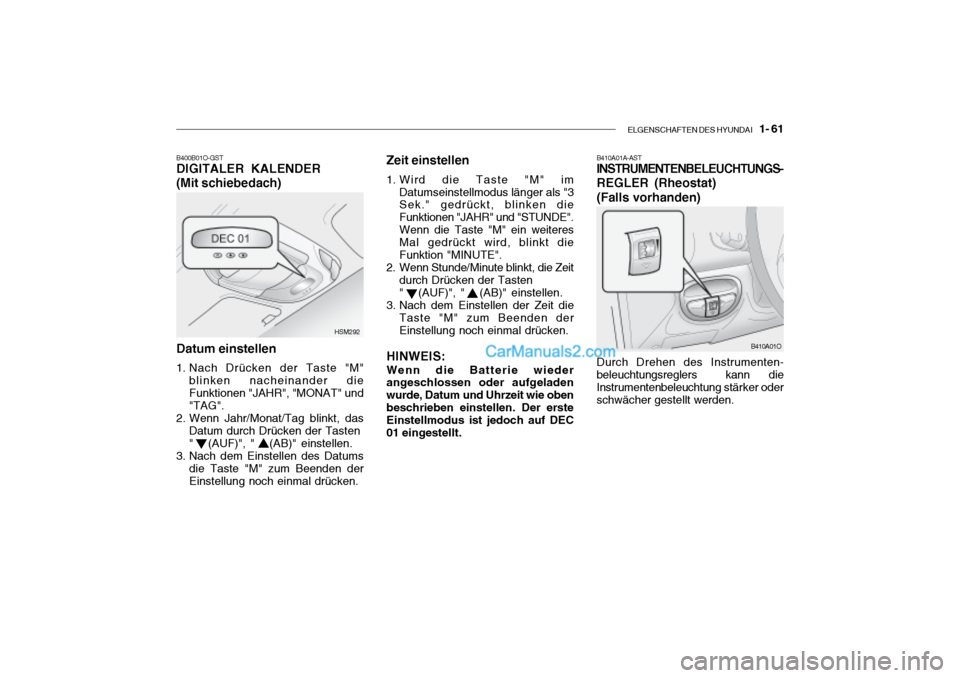

B410A01A-AST INSTRUMENTENBELEUCHTUNGS- REGLER (Rheostat)(Falls vorhanden) Durch Drehen des In strumenten-
beleuchtungsreglers kann die
Instrumentenbeleuchtung stärker oder
schwächer gestellt werden.
B400B01O-GST DIGITALER KALENDER (Mit schiebedach)
Zeit einstellen
1. Wird die Taste "M" im Datumseinstellmodus länger als "3 Sek." gedrückt, blinken die Funktionen "JAHR" und "STUNDE".Wenn die Taste "M" ein weiteres Mal gedrückt wird, blinkt die Funktion "MINUTE".
2. Wenn Stunde/Minute blinkt, die Zeit durch Drücken der Tasten " (AUF)", " (AB)" einstellen.
3. Nach dem Einstellen der Zeit die
Taste "M" zum Beenden der Einstellung noch einmal drücken.
HINWEIS: Wenn die Batterie wieder angeschlossen oder aufgeladen wurde, Datum und Uhrzeit wie obenbeschrieben einstellen. Der erste Einstellmodus ist jedoch auf DEC 01 eingestellt.
Datum einstellen
1. Nach Drücken der Taste "M" blinken nacheinander die Funktionen "JAHR", "MONAT" und "TAG".
2. Wenn Jahr/Monat/Tag blinkt, das Datum durch Drücken der Tasten " (AUF)", " (AB)" einstellen.
3. Nach dem Einstellen des Datums die Taste "M" zum Beenden der Einstellung noch einmal drücken.
HSM292
B410A01O
