2003 Hyundai Santa Fe Betriebsanleitung (in German)

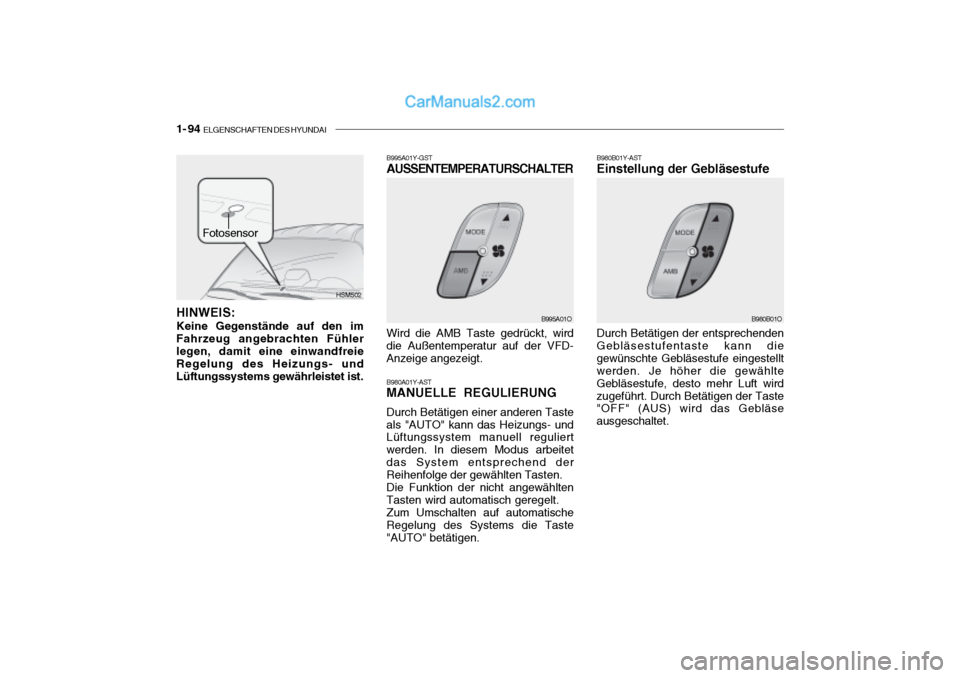

1- 94 ELGENSCHAFTEN DES HYUNDAI
B980A01Y-AST MANUELLE REGULIERUNG Durch Betätigen einer anderen Taste als "AUTO" kann das Heizungs- und Lüftungssystem manuell reguliert werden. In diesem Modus arbeitetdas System entsprechend der Reihenfolge der gewählten Tasten. Die Funktion der nicht angewählten Tasten wird automatisch geregelt.Zum Umschalten auf automatischeRegelung des Systems die Taste "AUTO" betätigen. B980B01Y-ASTEinstellung der Gebläsestufe
B995A01O
B995A01Y-GST AUSSENTEMPERATURSCHALTER Wird die AMB Taste gedrückt, wird
die Außentemperatur auf der VFD- Anzeige angezeigt.B980B01O
Durch Betätigen der entsprechenden
Gebläsestufentaste kann die gewünschte Gebläsestufe eingestellt werden. Je höher die gewählte Gebläsestufe, desto mehr Luft wirdzugeführt. Durch Betätigen der Taste "OFF" (AUS) wird das Gebläse ausgeschaltet.
HINWEIS:
Keine Gegenstände auf den imFahrzeug angebrachten Fühlerlegen, damit eine einwandfreie Regelung des Heizungs- und Lüftungssystems gewährleistet ist.
HSM502
Fotosensor

ELGENSCHAFTEN DES HYUNDAI 1- 95
B670C01O-AST Luftansaugregler Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oderumgewälzter Innenraumluft zu treffen. Die Reglertaste drücken, um den Luftansaugregler umzuschalten(Frischluft - Umluft). FRISCHLUFT ( ) : Die untere Anzeigelampe erlischt wenn die Luftklappe in Außenluftstellung ist. UMLUFT-MODUS ( ) : Die Anzeige auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht.
B670C01O Bei der FRISCHLUFT-Wahl tritt Luft
von außen in das Fahrzeug ein und wird entsprechend den anderenausgewählten Funktionen entweder erwärmt oder gekühlt. Bei der UMLUFT-Wahl, wird die Luft aus demFahrzeug entnommen und entsprechend den anderen ausgewählten Funktionen entwederaufgeheizt oder gekühlt. HINWEIS:
o Es sollte darauf hingewiesen werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modusein Beschlagen der Windschutzscheibe und der seitlichen Fenster verursacht. DieLuft im Innenraum des Fahrzeug erscheint dann auch etwas 'verbraucht'. Zusätzlich führt einelängere Verwendung der Klimaanlage im UMLUFT-Modus zum Austrocknen der Luft imFahrzeug-Inneren. o Wenn der Zündschalter auf die
Stellung "ON" gedreht wird,schaltet die Lufteinlaßsteuerungautomatisch auf den Modus " " (unabhängig von der Schalterposition). Die ist dienormale Funktion. Die Lufteinlaßsteuerung wird im "AUTO"-Modus betrieben, wenndie Zündung eingeschaltet wird, wenn der "AUTO"-Modus auch beim Abstellen des Motorseingeschaltet war.
B980D01Y-AST Heizungs- und Belüftungssystem ausschalten Zum Ausschalten des Heizungs- und Belüftungssystems die Taste "OFF" (AUS) betätigen.

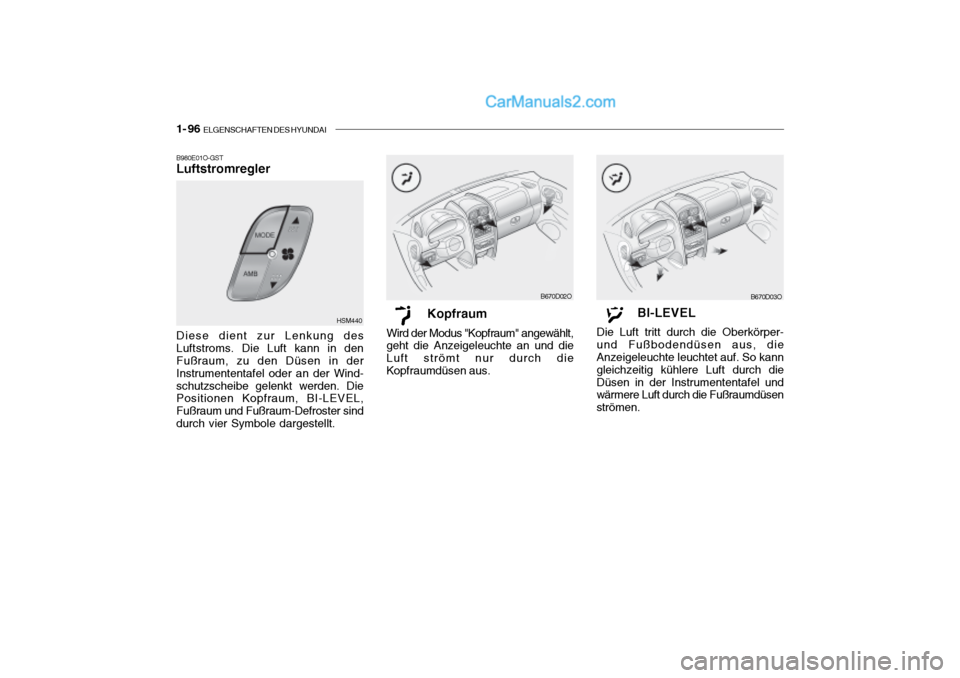

1- 96 ELGENSCHAFTEN DES HYUNDAI
B670D03O
BI-LEVEL
Die Luft tritt durch die Oberkörper- und Fußbodendüsen aus, die Anzeigeleuchte leuchtet auf. So kann gleichzeitig kühlere Luft durch dieDüsen in der Instrumententafel und wärmere Luft durch die Fußraumdüsen strömen.Kopfraum
Wird der Modus "Kopfraum" angewählt, geht die Anzeigeleuchte an und die Luft strömt nur durch dieKopfraumdüsen aus. B670D02O
B980E01O-GST Luftstromregler
HSM440
Diese dient zur Lenkung des Luftstroms. Die Luft kann in den Fußraum, zu den Düsen in der Instrumententafel oder an der Wind-schutzscheibe gelenkt werden. Die Positionen Kopfraum, BI-LEVEL, Fußraum und Fußraum-Defroster sinddurch vier Symbole dargestellt.

ELGENSCHAFTEN DES HYUNDAI 1- 97
HSM118
Fußraum
Wird der Modus "Fußraum"
ausgewählt, geht die Anzeigeleuchte an, und die Luft strömt durch die Öffnungen im Fußraum, die Düse desWindschutzscheiben-Defrosters, die Düse des seitlichen Defrosters und das seitliche Gebläse aus. B980F01O-GST Defrosterschalter Nach Drücken der Taste "Defrost" wird automatisch der Frischluftmodus" " gewählt, und die Luft strömt durch die Defrosterdüsen an der Windschutzscheibe, die seitlichenDefrosterdüsen und das seitliche Gebläse aus. Die Klimaanlage funktioniert nur, wenn dieUmgebungstemperatur höher als 3,5°C ist, und schaltet automatisch aus, wenn die Temperatur unter 3,5°C fällt.B980F01OFußraum-Defroster
Bei Auswahl der Betriebsart "Fußraum- Defrost" geht die Anzeigeleuchte an und die Luft strömt aus denWindschutzscheiben-Defrosterdüsen, den Bodendüsen, der seitlichen Defrosterdüse und dem seitlichenGebläse. HSM119

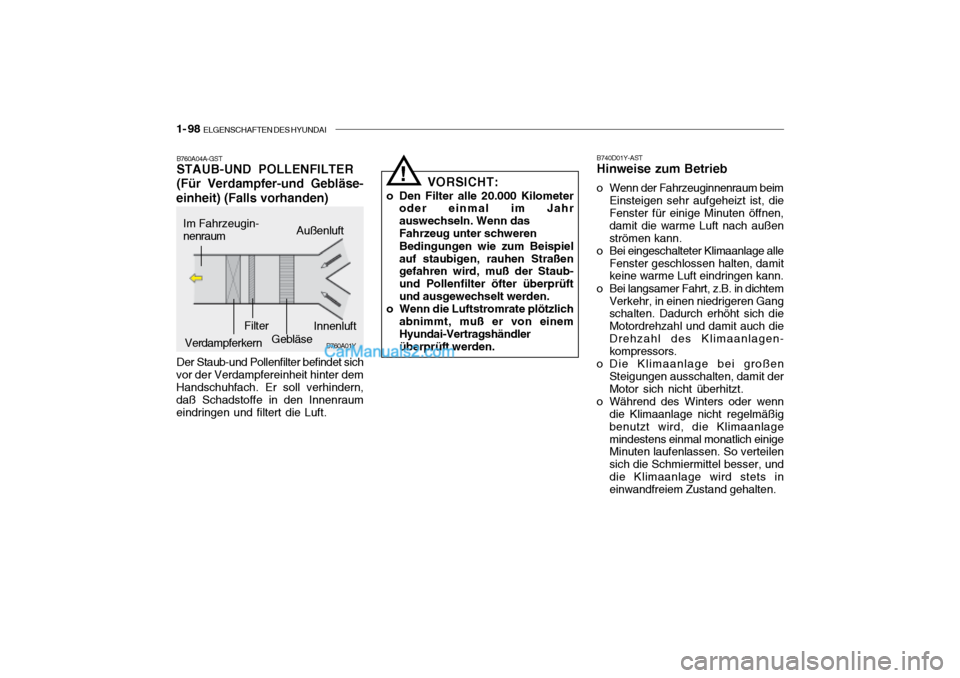

1- 98 ELGENSCHAFTEN DES HYUNDAI
VORSICHT:
o Den Filter alle 20.000 Kilometer oder einmal im Jahr auswechseln. Wenn dasFahrzeug unter schweren Bedingungen wie zum Beispiel auf staubigen, rauhen Straßen gefahren wird, muß der Staub- und Pollenfilter öfter überprüftund ausgewechselt werden.
o Wenn die Luftstromrate plötzlich abnimmt, muß er von einem Hyundai-Vertragshändler überprüft werden.! B740D01Y-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beim Einsteigen sehr aufgeheizt ist, dieFenster für einige Minuten öffnen, damit die warme Luft nach außenströmen kann.
o Bei eingeschalteter Klimaanlage alle
Fenster geschlossen halten, damit keine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gangschalten. Dadurch erhöht sich die Motordrehzahl und damit auch dieDrehzahl des Klimaanlagen- kompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit der Motor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßigbenutzt wird, die Klimaanlagemindestens einmal monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, unddie Klimaanlage wird stets in einwandfreiem Zustand gehalten.
B760A04A-GST STAUB-UND POLLENFILTER (Für Verdampfer-und Gebläse-
einheit) (Falls vorhanden)
Der Staub-und Pollenfilter befindet sich
vor der Verdampfereinheit hinter dem Handschuhfach. Er soll verhindern, daß Schadstoffe in den Innenraumeindringen und filtert die Luft.
B760A01Y
Im Fahrzeugin- nenraum
Innenluft
Außenluft
Gebläse
Verdampferkern Filter

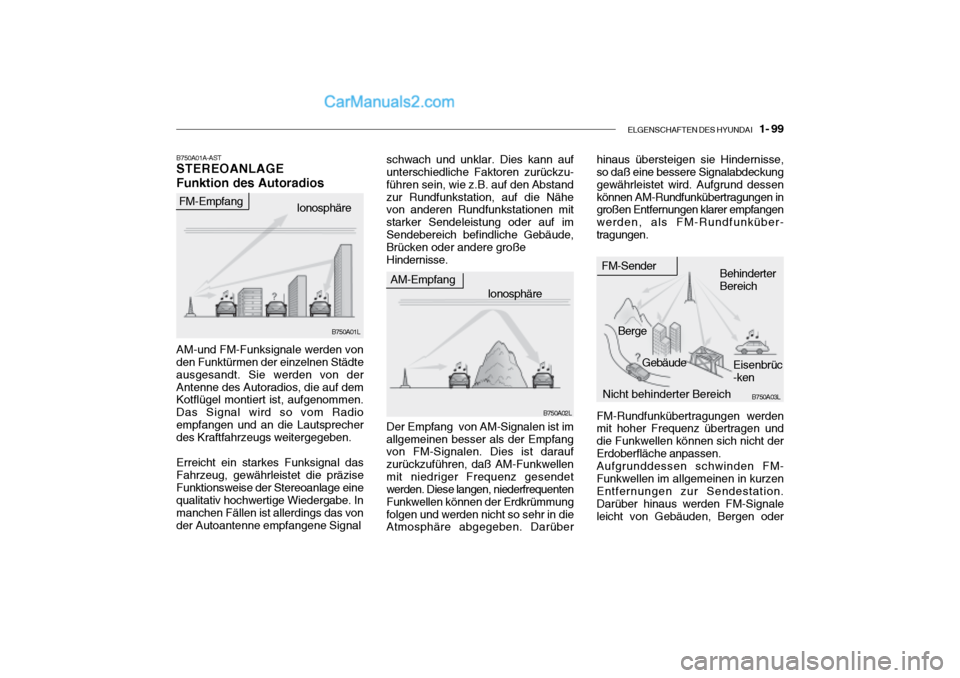

ELGENSCHAFTEN DES HYUNDAI 1- 99
B750A02L
AM-Empfang
Ionosphäre
FM-Sender
Berge Gebäude Behinderter Bereich
Eisenbrüc-ken
Nicht behinderter Bereich
AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städte ausgesandt. Sie werden von derAntenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen. Das Signal wird so vom Radioempfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präziseFunktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das vonder Autoantenne empfangene Signal Der Empfang von AM-Signalen ist im
allgemeinen besser als der Empfang von FM-Signalen. Dies ist darauf zurückzuführen, daß AM-Funkwellen
mit niedriger Frequenz gesendet
werden. Diese langen, niederfrequentenFunkwellen können der Erdkrümmungfolgen und werden nicht so sehr in die Atmosphäre abgegeben. Darüber FM-Rundfunkübertragungen werdenmit hoher Frequenz übertragen und die Funkwellen können sich nicht derErdoberfläche anpassen.Aufgrunddessen schwinden FM-Funkwellen im allgemeinen in kurzen Entfernungen zur Sendestation. Darüber hinaus werden FM-Signaleleicht von Gebäuden, Bergen oder
B750A01A-AST STEREOANLAGE Funktion des Autoradios
Ionosphäre
FM-Empfang
schwach und unklar. Dies kann auf
unterschiedliche Faktoren zurückzu- führen sein, wie z.B. auf den Abstandzur Rundfunkstation, auf die Nähe von anderen Rundfunkstationen mit starker Sendeleistung oder auf imSendebereich befindliche Gebäude, Brücken oder andere große
Hindernisse.
B750A01L B750A03L
hinaus übersteigen sie Hindernisse,so daß eine bessere Signalabdeckung gewährleistet wird. Aufgrund dessenkönnen AM-Rundfunkübertragungen in großen Entfernungen klarer empfangen werden, als FM-Rundfunküber-tragungen.

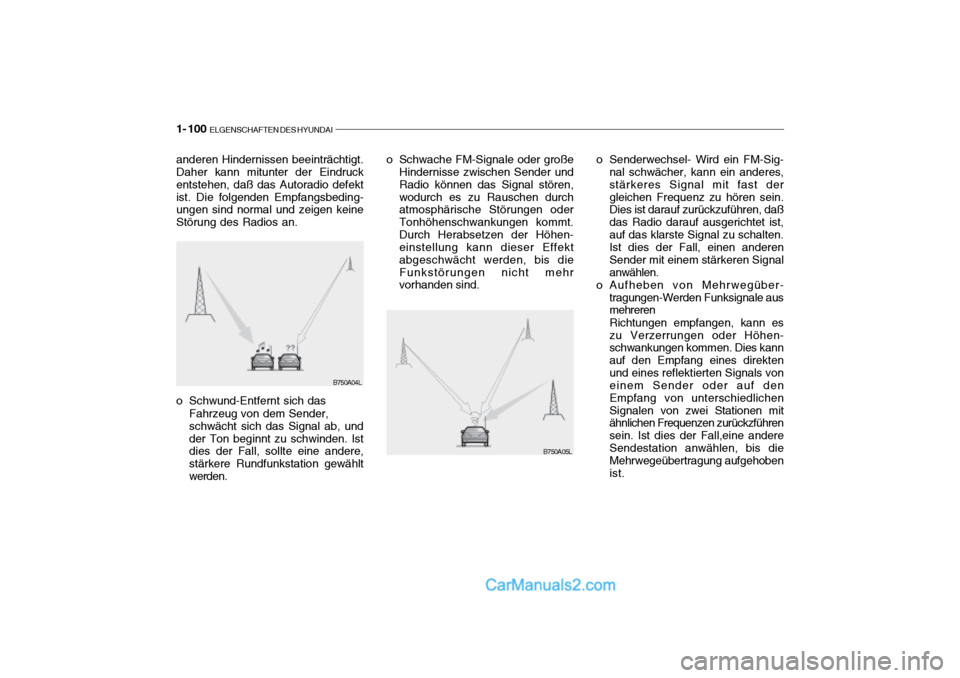

1- 100 ELGENSCHAFTEN DES HYUNDAI
B750A04L
B750A05Lo Senderwechsel- Wird ein FM-Sig-
nal schwächer, kann ein anderes, stärkeres Signal mit fast dergleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daß das Radio darauf ausgerichtet ist,auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sender mit einem stärkeren Signalanwählen.
o Aufheben von Mehrwegüber- tragungen-Werden Funksignale aus mehreren Richtungen empfangen, kann es zu Verzerrungen oder Höhen- schwankungen kommen. Dies kann auf den Empfang eines direktenund eines reflektierten Signals von einem Sender oder auf den Empfang von unterschiedlichen
Signalen von zwei Stationen mit
ähnlichen Frequenzen zurückzführensein. Ist dies der Fall,eine andereSendestation anwählen, bis die Mehrwegeübertragung aufgehoben ist.
anderen Hindernissen beeinträchtigt. Daher kann mitunter der Eindruck entstehen, daß das Autoradio defektist. Die folgenden Empfangsbeding- ungen sind normal und zeigen keine Störung des Radios an.
o Schwund-Entfernt sich das
Fahrzeug von dem Sender, schwächt sich das Signal ab, undder Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere, stärkere Rundfunkstation gewähltwerden. o Schwache FM-Signale oder große
Hindernisse zwischen Sender undRadio können das Signal stören,wodurch es zu Rauschen durch atmosphärische Störungen oder Tonhöhenschwankungen kommt.Durch Herabsetzen der Höhen- einstellung kann dieser Effekt abgeschwächt werden, bis dieFunkstörungen nicht mehr vorhanden sind.

ELGENSCHAFTEN DES HYUNDAI 1- 101
!

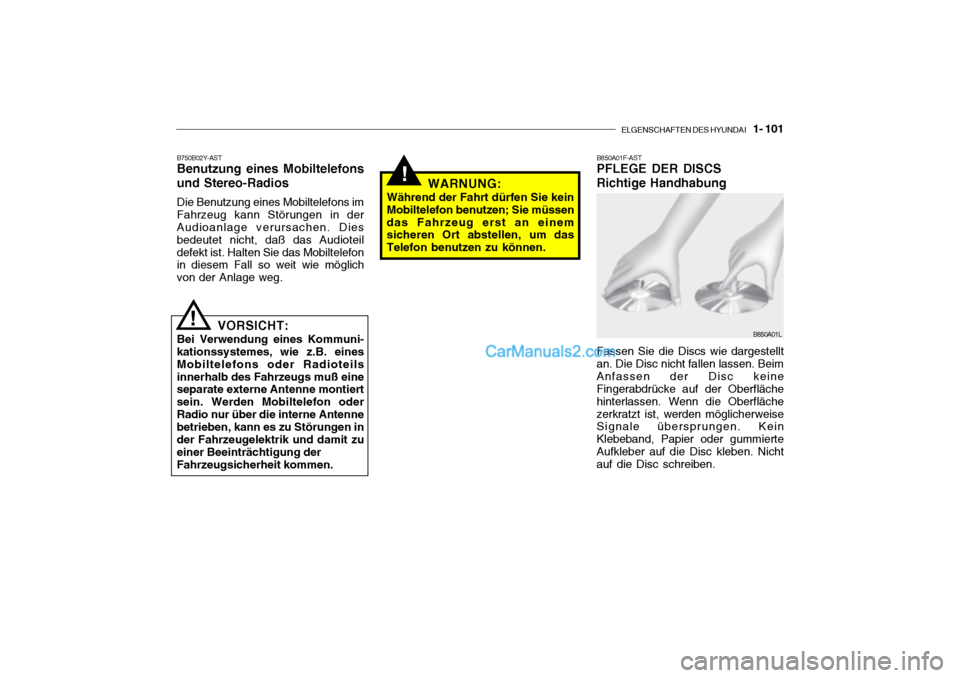

B750B02Y-AST Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in der Audioanlage verursachen. Dies bedeutet nicht, daß das Audioteildefekt ist. Halten Sie das Mobiltelefon in diesem Fall so weit wie möglich von der Anlage weg.
VORSICHT:
Bei Verwendung eines Kommuni- kationssystemes, wie z.B. eines Mobiltelefons oder Radioteilsinnerhalb des Fahrzeugs muß eine separate externe Antenne montiert sein. Werden Mobiltelefon oderRadio nur über die interne Antenne betrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zueiner Beeinträchtigung derFahrzeugsicherheit kommen. WARNUNG:
Während der Fahrt dürfen Sie keinMobiltelefon benutzen; Sie müssendas Fahrzeug erst an einem sicheren Ort abstellen, um das Telefon benutzen zu können.
! B850A01F-AST PFLEGE DER DISCS Richtige Handhabung Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. BeimAnfassen der Disc keine Fingerabdrücke auf der Oberfläche hinterlassen. Wenn die Oberflächezerkratzt ist, werden möglicherweise Signale übersprungen. Kein Klebeband, Papier oder gummierteAufkleber auf die Disc kleben. Nicht auf die Disc schreiben.B850A01L
