2003 Hyundai Santa Fe Betriebsanleitung (in German)

IHR FAHRZEUG AUF EINEN BLICK

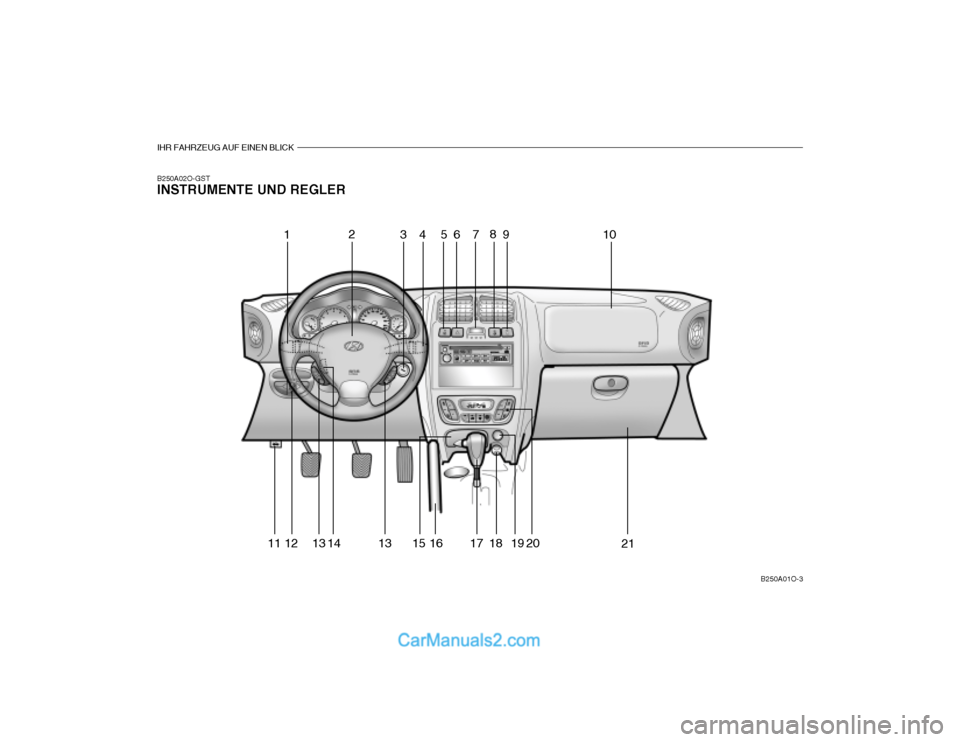

B250A02O-GST INSTRUMENTE UND REGLER
B250A01O-3
12
34 567 8
11 12 13 13 15 16 17 18 19 149
2010
21

IHR FAHRZEUG AUF EINEN BLICK
1. Multifunktionslichtschalter
2. Horn/Fahrerairbag-Modul
3. Zündschalter
4. Hebel für Frontscheibenwischer/Scheibenwascher
5. Schalter für Nebelscheinwerfer (Falls vorhanden)
6. Warnblinklicht-Schalter
7. Digital Uhr (Falls vorhanden)
8. Nebelschlussleuchtenschlter
9. Meckscheiben-Defrosterschalter/ Beheizung des Außenspiegels
10. Beifahrer-Airbagmodul (Falls vorhanden)
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oderLüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf dieseBereiche gerät, die betroffenen Teile sofort mit Wasser abreiben.
! 11. Motorhauben-Entriegelungshebel
12. Instrumentenbrett-Helligkeitsregler
(Falls vorhanden)
13. Geschwindigkeitsregler
14. Hebel der Lenkradhöhenverstellung
15. Aschenbecher
16. Handbremshebel
17. Schalthebel (Falls vorhanden)
18. Steckdose
19. Zigarettenanzünder
20. Heizung/Klimaanlagen-Bedienungstafel (Falls vorhanden)
21. Handschuhfach

IHR FAHRZEUG AUF EINEN BLICK

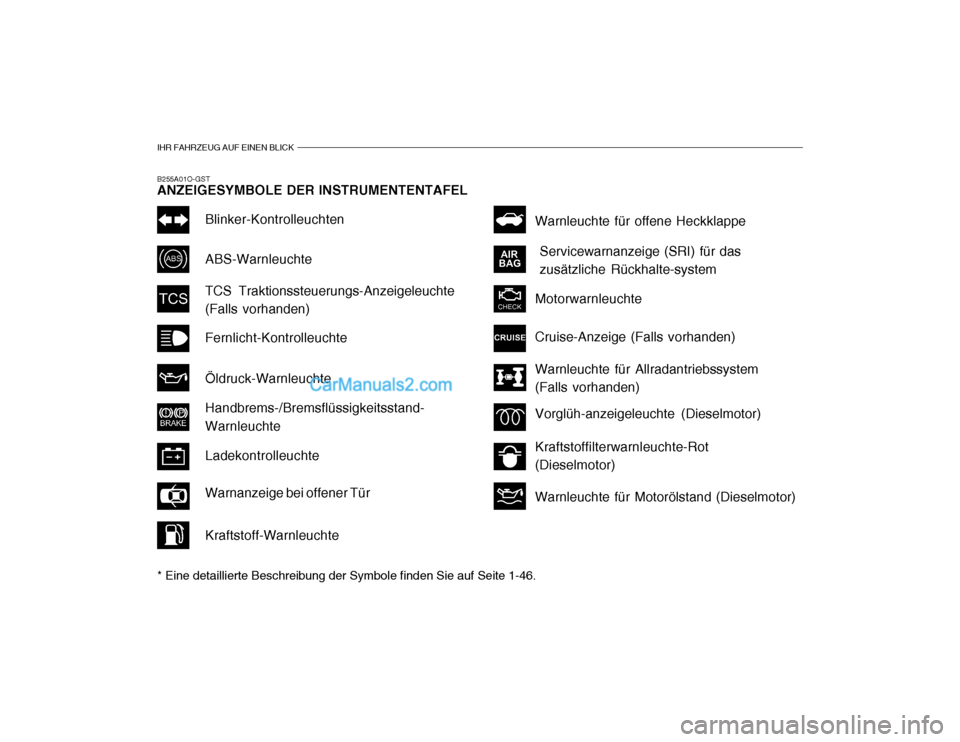

B255A01O-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-46.Warnleuchte für Motorölstand (Dieselmotor)
Blinker-Kontrolleuchten ABS-Warnleuchte TCS Traktionssteuerungs-Anzeigeleuchte (Falls vorhanden) Fernlicht-Kontrolleuchte Öldruck-Warnleuchte Handbrems-/Bremsflüssigkeitsstand- Warnleuchte Ladekontrolleuchte Warnanzeige bei offener Tür Kraftstoff-Warnleuchte Warnleuchte für offene Heckklappe
Servicewarnanzeige (SRI) für das zusätzliche Rückhalte-system
Motorwarnleuchte Cruise-Anzeige (Falls vorhanden) Warnleuchte für Allradantriebssystem (Falls vorhanden) Vorglüh-anzeigeleuchte (Dieselmotor) Kraftstoffilterwarnleuchte-Rot (Dieselmotor)

Empfehlungen zum Kraftstoff .......................................................... 1-2
Einfahren eines Neufahrzeugs ........................................................ 1-3
Wegfahrsperre ................................................................................. 1-7
Türverriegelungen/Diebstahlalarm....................................... 1-10, 1-13
Elektrische Fensterheber ............................................................... 1-13
Sitze ............................................................................................... 1-17
Sicherheitsgurte ............................................................................. 1-23
Kinderrückhaltesystem .................................................................. 1-28
Zusätzliches Rückhaltesystem (SRS) (Airbag) ............................1-38
Instrumententafel und Anzeigen .................................................... 1-45
Warnleucht en ................................................................................. 1-46
Kombi-schalter für Blinker und Licht .............................................. 1-55
Schalter für Scheibenwischer und Waschanlage ..........................1-56
Schiebedach .................................................................................. 1-64
Spiegel ........................................................................................... 1-68
Motorhaubenentriegelung ............................................................... 1-75
Geschwindigkeitsregler .................................................................. 1-79
Bedienelemente von Heizung und Kühlgebläse............................ 1-82
Stereoanlage .................................................................................. 1-99
Antenne ........................................................................................ 1-104
1. ELGENSCHAFTEN DES HYUNDAI
1

1- 2 ELGENSCHAFTEN DES HYUNDAI
B010A01O

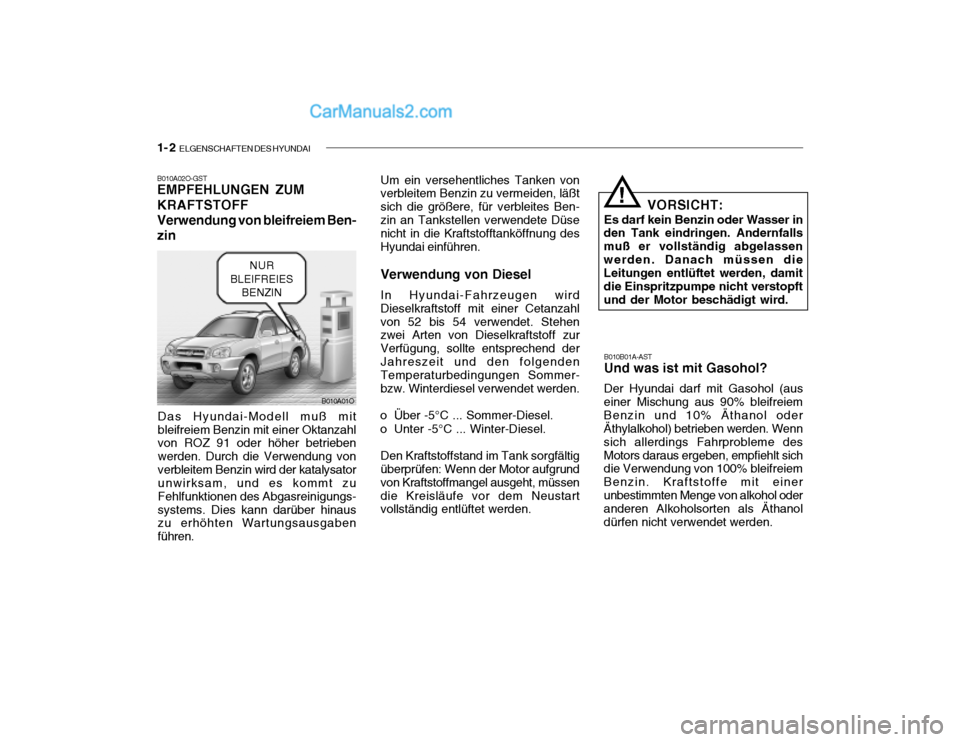

B010A02O-GST EMPFEHLUNGEN ZUM KRAFTSTOFFVerwendung von bleifreiem Ben-
zin
Das Hyundai-Modell muß mit bleifreiem Benzin mit einer Oktanzahl von ROZ 91 oder höher betrieben werden. Durch die Verwendung vonverbleitem Benzin wird der katalysator unwirksam, und es kommt zu Fehlfunktionen des Abgasreinigungs-systems. Dies kann darüber hinaus zu erhöhten Wartungsausgaben führen. NUR
BLEIFREIES BENZIN Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßt sich die größere, für verbleites Ben-zin an Tankstellen verwendete Düse nicht in die Kraftstofftanköffnung des Hyundai einführen. Verwendung von Diesel In Hyundai-Fahrzeugen wird Dieselkraftstoff mit einer Cetanzahlvon 52 bis 54 verwendet. Stehen zwei Arten von Dieselkraftstoff zur Verfügung, sollte entsprechend derJahreszeit und den folgenden Temperaturbedingungen Sommer- bzw. Winterdiesel verwendet werden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrund von Kraftstoffmangel ausgeht, müssendie Kreisläufe vor dem Neustart vollständig entlüftet werden. VORSICHT:
Es darf kein Benzin oder Wasser in
den Tank eindringen. Andernfalls muß er vollständig abgelassenwerden. Danach müssen die Leitungen entlüftet werden, damit die Einspritzpumpe nicht verstopftund der Motor beschädigt wird.
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus
einer Mischung aus 90% bleifreiem Benzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme desMotors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einerunbestimmten Menge von alkohol oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.
!

ELGENSCHAFTEN DES HYUNDAI 1- 3

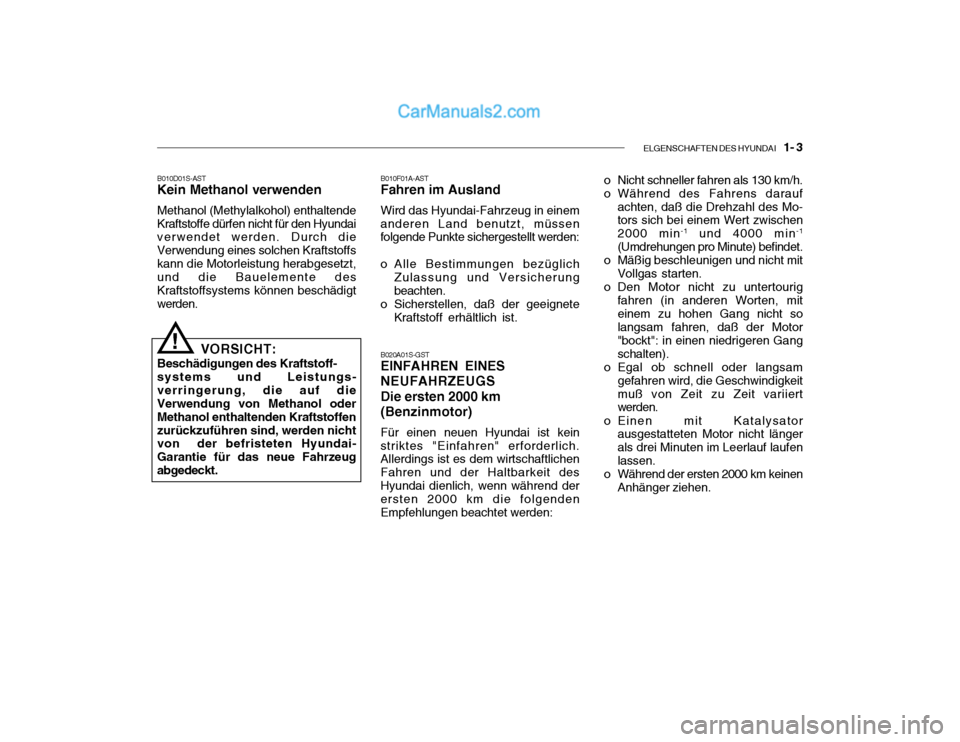

B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem
anderen Land benutzt, müssen folgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich
Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist.
B010D01S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundai verwendet werden. Durch die Verwendung eines solchen Kraftstoffskann die Motorleistung herabgesetzt, und die Bauelemente des Kraftstoffsystems können beschädigtwerden.
B020A01S-GST EINFAHREN EINES NEUFAHRZEUGSDie ersten 2000 km(Benzinmotor) Für einen neuen Hyundai ist kein
striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit desHyundai dienlich, wenn während der ersten 2000 km die folgenden Empfehlungen beachtet werden:
VORSICHT:
Beschädigungen des Kraftstoff- systems und Leistungs- verringerung, die auf die Verwendung von Methanol oder Methanol enthaltenden Kraftstoffenzurückzuführen sind, werden nicht von der befristeten Hyundai- Garantie für das neue Fahrzeugabgedeckt.
! o Nicht schneller fahren als 130 km/h.
o Während des Fahrens darauf
achten, daß die Drehzahl des Mo- tors sich bei einem Wert zwischen 2000 min -1
und 4000 min -1
(Umdrehungen pro Minute) befindet.
o Mäßig beschleunigen und nicht mit
Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, miteinem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gangschalten).
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatteten Motor nicht länger als drei Minuten im Leerlauf laufenlassen.
o Während der ersten 2000 km keinen
Anhänger ziehen.

1- 4 ELGENSCHAFTEN DES HYUNDAI

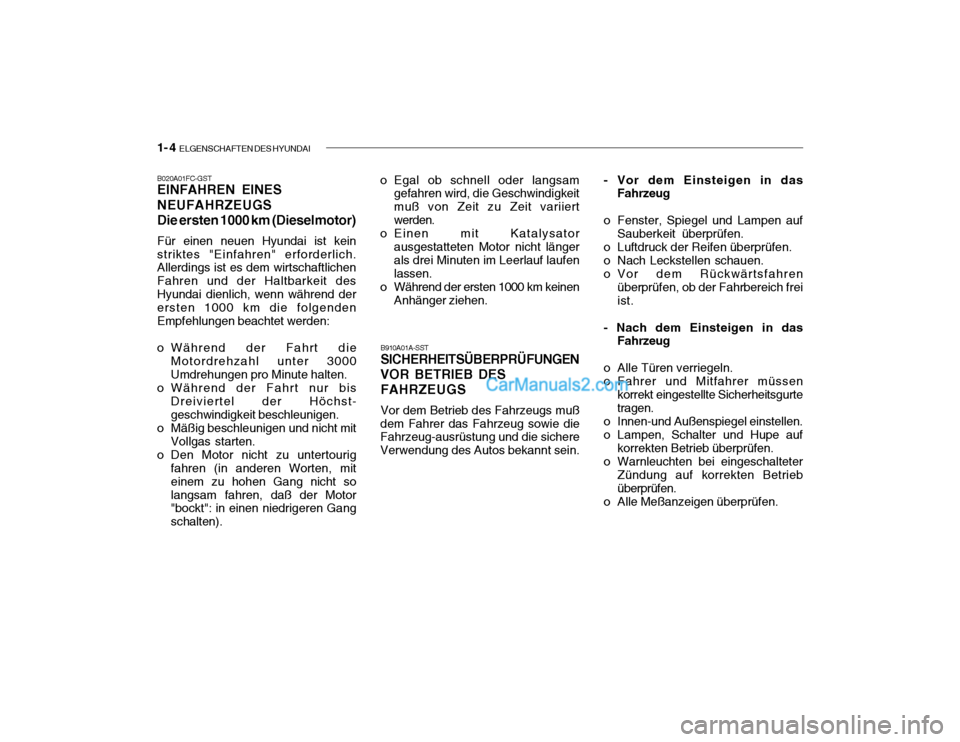

B020A01FC-GST EINFAHREN EINES NEUFAHRZEUGSDie ersten 1000 km (Dieselmotor) Für einen neuen Hyundai ist kein
striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit desHyundai dienlich, wenn während der ersten 1000 km die folgenden Empfehlungen beachtet werden:
o Während der Fahrt die Motordrehzahl unter 3000 Umdrehungen pro Minute halten.
o Während der Fahrt nur bis Dreiviertel der Höchst- geschwindigkeit beschleunigen.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, miteinem zu hohen Gang nicht solangsam fahren, daß der Motor "bockt": in einen niedrigeren Gang schalten). o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiertwerden.
o Einen mit Katalysator ausgestatteten Motor nicht länger als drei Minuten im Leerlauf laufen lassen.
o Während der ersten 1000 km keinen Anhänger ziehen.
B910A01A-SST SICHERHEITSÜBERPRÜFUNGEN
VOR BETRIEB DES
FAHRZEUGS Vor dem Betrieb des Fahrzeugs muß
dem Fahrer das Fahrzeug sowie die Fahrzeug-ausrüstung und die sichere Verwendung des Autos bekannt sein. - Vor dem Einsteigen in das
Fahrzeug
o Fenster, Spiegel und Lampen auf Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren
überprüfen, ob der Fahrbereich freiist.
- Nach dem Einsteigen in das Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf korrekten Betrieb überprüfen.
o Warnleuchten bei eingeschalteter
Zündung auf korrekten Betriebüberprüfen.
o Alle Meßanzeigen überprüfen.

ELGENSCHAFTEN DES HYUNDAI 1- 5

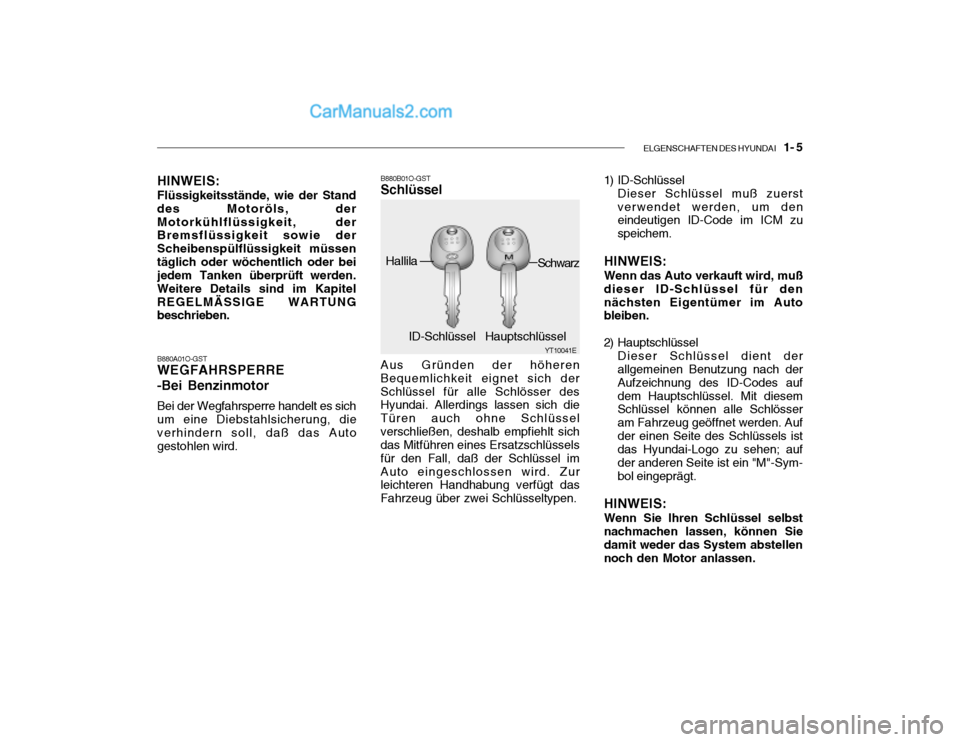

B880A01O-GST WEGFAHRSPERRE -Bei Benzinmotor Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, die verhindern soll, daß das Auto gestohlen wird. B880B01O-GST Schlüssel Aus Gründen der höheren Bequemlichkeit eignet sich derSchlüssel für alle Schlösser des Hyundai. Allerdings lassen sich die Türen auch ohne Schlüsselverschließen, deshalb empfiehlt sich das Mitführen eines Ersatzschlüssels für den Fall, daß der Schlüssel imAuto eingeschlossen wird. Zur leichteren Handhabung verfügt das Fahrzeug über zwei Schlüsseltypen.1) ID-Schlüssel
Dieser Schlüssel muß zuerstverwendet werden, um den eindeutigen ID-Code im ICM zu speichem.
HINWEIS: Wenn das Auto verkauft wird, muß dieser ID-Schlüssel für dennächsten Eigentümer im Auto bleiben.
2) Hauptschlüssel Dieser Schlüssel dient der allgemeinen Benutzung nach der Aufzeichnung des ID-Codes aufdem Hauptschlüssel. Mit diesem Schlüssel können alle Schlösser am Fahrzeug geöffnet werden. Aufder einen Seite des Schlüssels ist das Hyundai-Logo zu sehen; auf der anderen Seite ist ein "M"-Sym-bol eingeprägt.
HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen.
YT10041E
Hallila
HINWEIS:
Flüssigkeitsstände, wie der Stand des Motoröls, derMotorkühlflüssigkeit, der Bremsflüssigkeit sowie der Scheibenspülflüssigkeit müssentäglich oder wöchentlich oder bei jedem Tanken überprüft werden. Weitere Details sind im KapitelREGELMÄSSIGE WARTUNG beschrieben. Schwarz
ID-Schlüssel Hauptschlüssel
