2003 Hyundai Santa Fe Betriebsanleitung (in German)

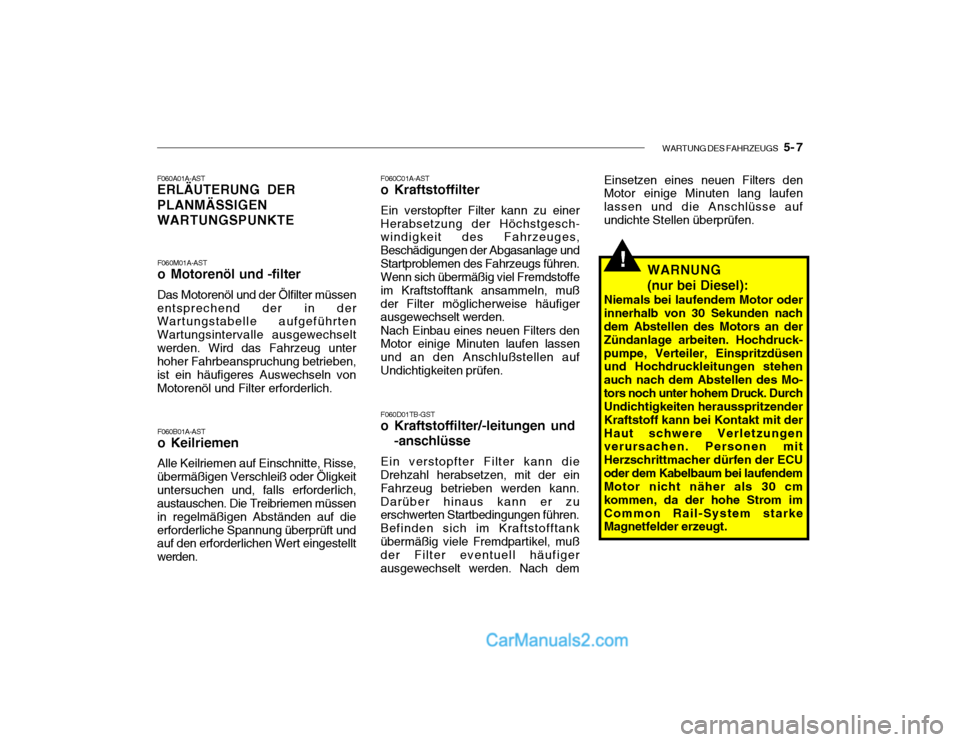

WARTUNG DES FAHRZEUGS 5- 7
!
F060A01A-AST ERLÄUTERUNG DER PLANMÄSSIGENWARTUNGSPUNKTE F060C01A-AST
o Kraftstoffilter Ein verstopfter Filter kann zu einer Herabsetzung der Höchstgesch- windigkeit des Fahrzeuges, Beschädigungen der Abgasanlage undStartproblemen des Fahrzeugs führen. Wenn sich übermäßig viel Fremdstoffe im Kraftstofftank ansammeln, mußder Filter möglicherweise häufiger ausgewechselt werden. Nach Einbau eines neuen Filters den Motor einige Minuten laufen lassen und an den Anschlußstellen aufUndichtigkeiten prüfen. F060D01TB-GST
o Kraftstoffilter/-leitungen und
-anschlüsse
Ein verstopfter Filter kann die
Drehzahl herabsetzen, mit der ein Fahrzeug betrieben werden kann.Darüber hinaus kann er zu erschwerten Startbedingungen führen. Befinden sich im Kraftstofftankübermäßig viele Fremdpartikel, muß der Filter eventuell häufiger ausgewechselt werden. Nach dem
F060B01A-AST
o Keilriemen Alle Keilriemen auf Einschnitte, Risse,
übermäßigen Verschleiß oder Öligkeit untersuchen und, falls erforderlich, austauschen. Die Treibriemen müssen in regelmäßigen Abständen auf dieerforderliche Spannung überprüft und auf den erforderlichen Wert eingestellt werden. Einsetzen eines neuen Filters den Motor einige Minuten lang laufen lassen und die Anschlüsse aufundichte Stellen überprüfen.
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten. Hochdruck-pumpe, Verteiler, Einspritzdüsen und Hochdruckleitungen stehen auch nach dem Abstellen des Mo-tors noch unter hohem Druck. Durch Undichtigkeiten herausspritzender Kraftstoff kann bei Kontakt mit derHaut schwere Verletzungen verursachen. Personen mit Herzschrittmacher dürfen der ECUoder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, da der hohe Strom imCommon Rail-System starke Magnetfelder erzeugt.
F060M01A-AST
o Motorenöl und -filter Das Motorenöl und der Ölfilter müssen
entsprechend der in der Wartungstabelle aufgeführten Wartungsintervalle ausgewechseltwerden. Wird das Fahrzeug unter hoher Fahrbeanspruchung betrieben, ist ein häufigeres Auswechseln vonMotorenöl und Filter erforderlich.

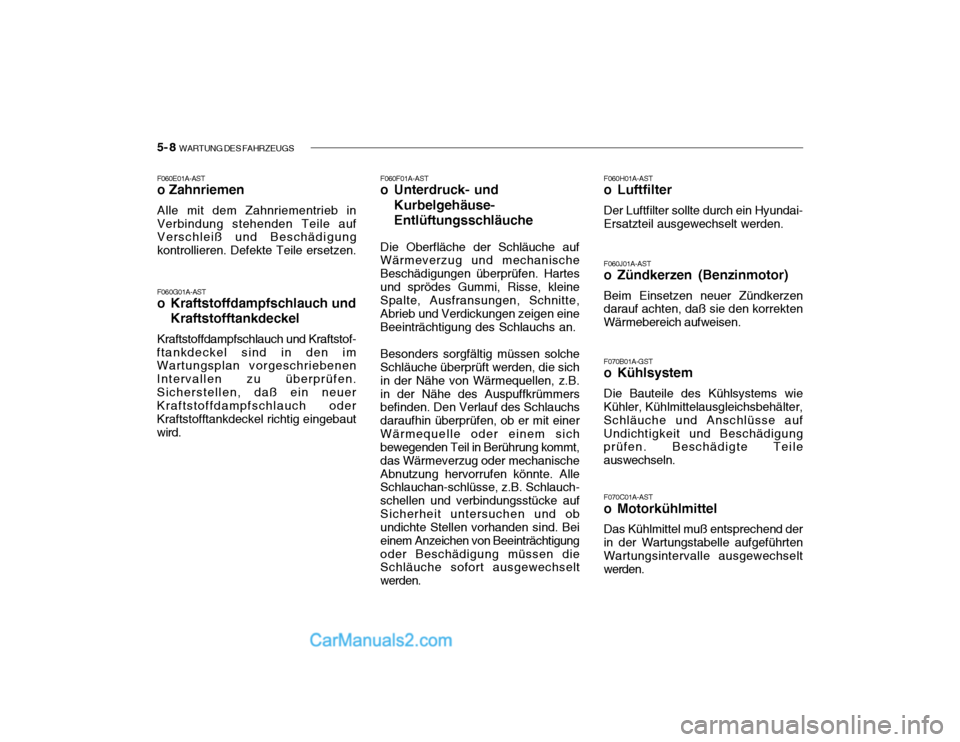

5- 8 WARTUNG DES FAHRZEUGS
F060J01A-AST
o Zündkerzen (Benzinmotor) Beim Einsetzen neuer Zündkerzen darauf achten, daß sie den korrekten Wärmebereich aufweisen. F070B01A-GST
o Kühlsystem Die Bauteile des Kühlsystems wie
Kühler, Kühlmittelausgleichsbehälter, Schläuche und Anschlüsse aufUndichtigkeit und Beschädigung prüfen. Beschädigte Teile auswechseln.
F070C01A-AST
o Motorkühlmittel Das Kühlmittel muß entsprechend der
in der Wartungstabelle aufgeführten Wartungsintervalle ausgewechseltwerden.
F060G01A-AST
o Kraftstoffdampfschlauch und
Kraftstofftankdeckel
Kraftstoffdampfschlauch und Kraftstof-
ftankdeckel sind in den im Wartungsplan vorgeschriebenen Intervallen zu überprüfen.Sicherstellen, daß ein neuer Kraftstoffdampfschlauch oder Kraftstofftankdeckel richtig eingebautwird. F060H01A-AST
o Luftfilter Der Luftfilter sollte durch ein Hyundai- Ersatzteil ausgewechselt werden.
F060F01A-AST
o Unterdruck- und
Kurbelgehäuse- Entlüftungsschläuche
Die Oberfläche der Schläuche auf Wärmeverzug und mechanische Beschädigungen überprüfen. Hartesund sprödes Gummi, Risse, kleine Spalte, Ausfransungen, Schnitte, Abrieb und Verdickungen zeigen eineBeeinträchtigung des Schlauchs an. Besonders sorgfältig müssen solche Schläuche überprüft werden, die sich in der Nähe von Wärmequellen, z.B.in der Nähe des Auspuffkrümmers befinden. Den Verlauf des Schlauchs daraufhin überprüfen, ob er mit einerWärmequelle oder einem sich bewegenden Teil in Berührung kommt, das Wärmeverzug oder mechanischeAbnutzung hervorrufen könnte. Alle Schlauchan-schlüsse, z.B. Schlauch- schellen und verbindungsstücke aufSicherheit untersuchen und ob undichte Stellen vorhanden sind. Bei einem Anzeichen von Beeinträchtigungoder Beschädigung müssen die Schläuche sofort ausgewechselt werden.
F060E01A-AST o Zahnriemen Alle mit dem Zahnriementrieb in Verbindung stehenden Teile auf Verschleiß und Beschädigung kontrollieren. Defekte Teile ersetzen.

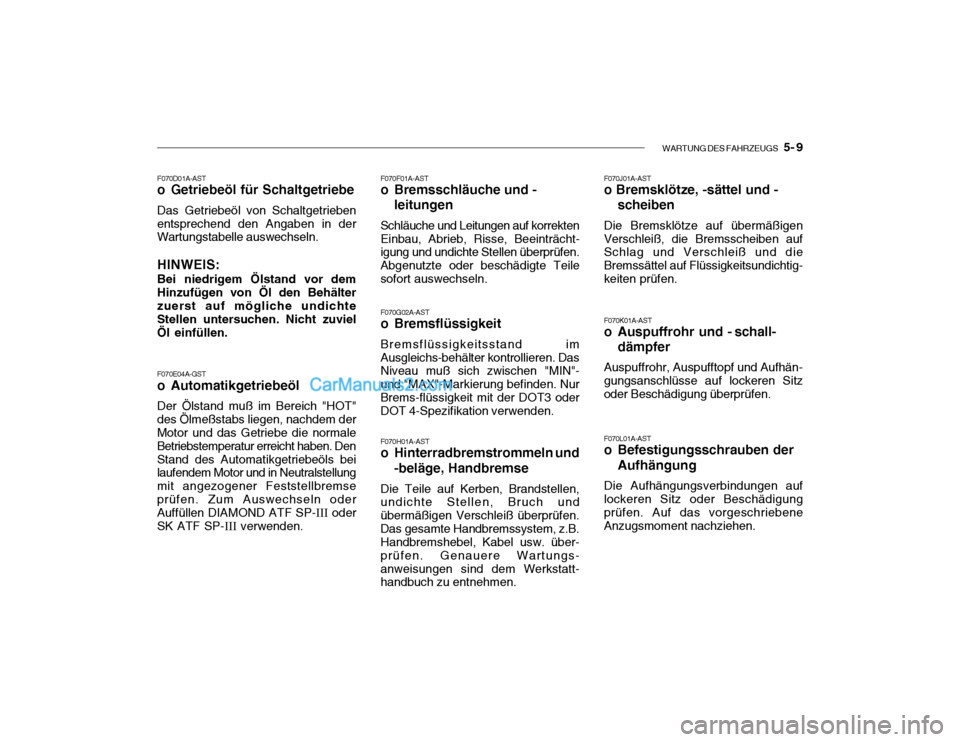

WARTUNG DES FAHRZEUGS 5- 9
F070D01A-AST
o Getriebeöl für Schaltgetriebe Das Getriebeöl von Schaltgetrieben
entsprechend den Angaben in der Wartungstabelle auswechseln.
HINWEIS: Bei niedrigem Ölstand vor dem
Hinzufügen von Öl den Behälter zuerst auf mögliche undichte Stellen untersuchen. Nicht zuviel Öl einfüllen.
F070H01A-AST
o Hinterradbremstrommeln und-beläge, Handbremse
Die Teile auf Kerben, Brandstellen, undichte Stellen, Bruch und übermäßigen Verschleiß überprüfen.Das gesamte Handbremssystem, z.B.
Handbremshebel, Kabel usw. über- prüfen. Genauere Wartungs-anweisungen sind dem Werkstatt- handbuch zu entnehmen. F070J01A-ASTo Bremsklötze, -sättel und -
scheiben
Die Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtig-keiten prüfen. F070K01A-AST
o Auspuffrohr und - schall-
dämpfer
Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitzoder Beschädigung überprüfen.
F070E04A-GST
o Automatikgetriebeöl Der Ölstand muß im Bereich "HOT"
des Ölmeßstabs liegen, nachdem der Motor und das Getriebe die normale Betriebstemperatur erreicht haben. DenStand des Automatikgetriebeöls bei laufendem Motor und in Neutralstellung mit angezogener Feststellbremseprüfen. Zum Auswechseln oder Auffüllen DIAMOND ATF SP- III oder
SK ATF SP- III verwenden. F070F01A-AST
o Bremsschläuche und -
leitungen
Schläuche und Leitungen auf korrekten
Einbau, Abrieb, Risse, Beeinträcht- igung und undichte Stellen überprüfen. Abgenutzte oder beschädigte Teilesofort auswechseln. F070G02A-AST
o Bremsflüssigkeit Bremsflüssigkeitsstand im Ausgleichs-behälter kontrollieren. Das Niveau muß sich zwischen "MIN"- und "MAX"-Markierung befinden. NurBrems-flüssigkeit mit der DOT3 oder DOT 4-Spezifikation verwenden.
F070L01A-AST
o Befestigungsschrauben derAufhängung
Die Aufhängungsverbindungen auflockeren Sitz oder Beschädigung prüfen. Auf das vorgeschriebeneAnzugsmoment nachziehen.

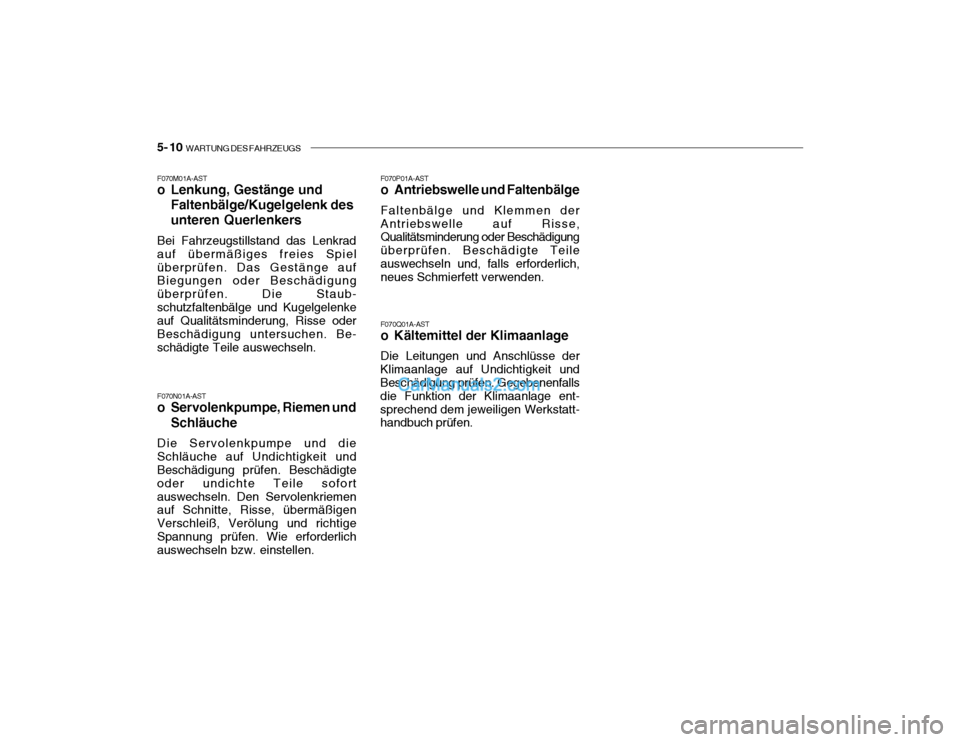

5- 10 WARTUNG DES FAHRZEUGS
F070M01A-AST
o Lenkung, Gestänge und
Faltenbälge/Kugelgelenk des unteren Querlenkers
Bei Fahrzeugstillstand das Lenkrad auf übermäßiges freies Spielüberprüfen. Das Gestänge auf Biegungen oder Beschädigung überprüfen. Die Staub-schutzfaltenbälge und Kugelgelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen. Be-schädigte Teile auswechseln. F070N01A-AST
o Servolenkpumpe, Riemen und Schläuche
Die Servolenkpumpe und die Schläuche auf Undichtigkeit und Beschädigung prüfen. Beschädigte oder undichte Teile sofortauswechseln. Den Servolenkriemen auf Schnitte, Risse, übermäßigen Verschleiß, Verölung und richtigeSpannung prüfen. Wie erforderlich auswechseln bzw. einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitätsminderung oder Beschädigung überprüfen. Beschädigte Teileauswechseln und, falls erforderlich, neues Schmierfett verwenden. F070Q01A-AST
o Kältemittel der Klimaanlage Die Leitungen und Anschlüsse der
Klimaanlage auf Undichtigkeit und Beschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlage ent-sprechend dem jeweiligen Werkstatt- handbuch prüfen.

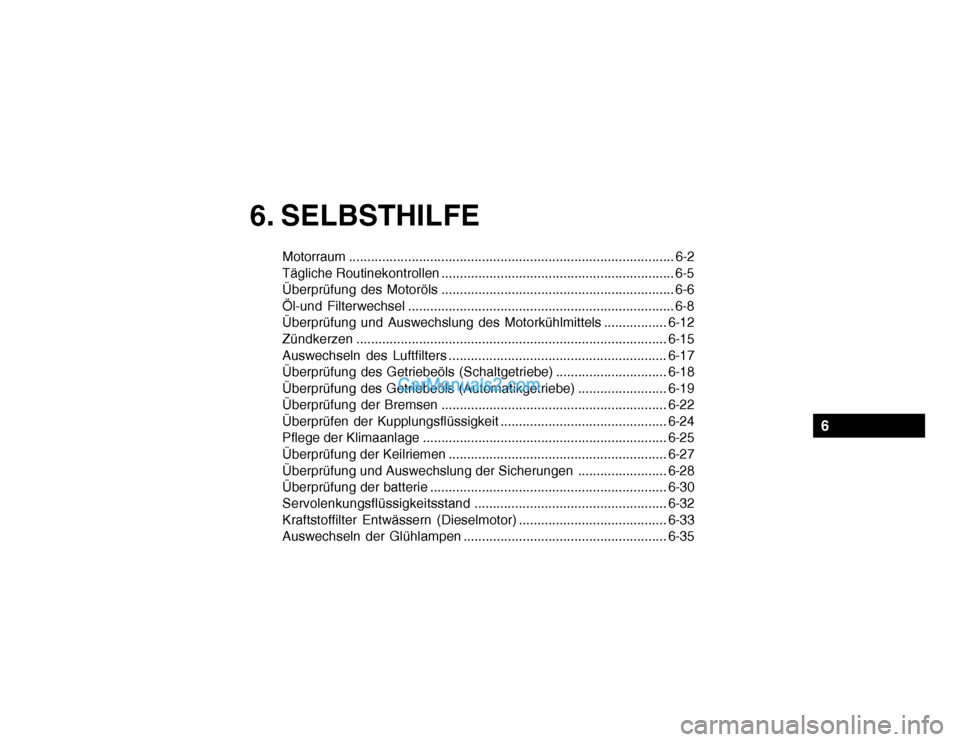

6. SELBSTHILFE
Motorraum........................................................................................ 6-2
Tägliche Routinekontrollen ............................................................... 6-5
Überprüfung des Motoröls ............................................................... 6-6
Öl-und Filterwechsel ........................................................................ 6-8Überprüfung und Auswechslung des Motorkühl mittels .................6-12
Zündkerzen .................................................................................... 6-15
Auswechseln des Luftfilters ........................................................... 6-17
Überprüfung des Getriebeöls (Schaltgetriebe) .............................. 6-18
Überprüfung des Getriebeöls (Automatikgetriebe)........................6-19
Überprüfung der Bremsen............................................................. 6-22
Überprüfen der Kuppl ungsflüssigkeit ............................................. 6-24
Pflege der Klimaanlage .................................................................. 6-25
Überprüfung der Keilriemen ........................................................... 6-27
Überprüfung und Auswechslung der Sicherungen ........................6-28
Überprüfung der batterie ................................................................ 6-30
Servolenkungsflüssigkeitsst and .................................................... 6-32
Kraftstoffilter Entwässern (Dieselmotor) ........................................6-33
Auswechseln der Glühlampen ....................................................... 6-35
6

6- 2 SELBSTHILFE

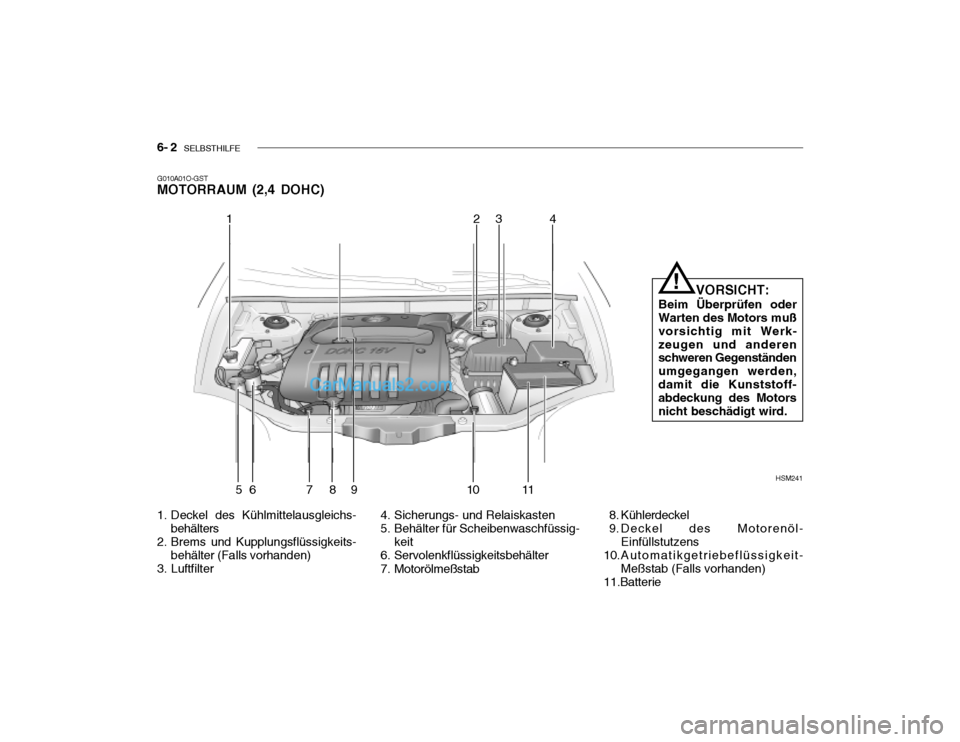

G010A01O-GST MOTORRAUM (2,4 DOHC)
1. Deckel des Kühlmittelausgleichs-
behälters
2. Brems und Kupplungsflüssigkeits- behälter (Falls vorhanden)
3. Luftfilter 4. Sicherungs- und Relaiskasten
5. Behälter für Scheibenwaschfüssig-
keit
6. Servolenkflüssigkeitsbehälter
7. Motorölmeßstab 8. Kühlerdeckel
9. Deckel des Motorenöl-
Einfüllstutzens
10.Automatikgetriebeflüssigkeit- Meßstab (Falls vorhanden)
11.Batterie
HSM241
1
23
4
56 7 8 9 10 11
VORSICHT:
Beim Überprüfen oder
Warten des Motors muß vorsichtig mit Werk-zeugen und anderen schweren Gegenständen umgegangen werden,damit die Kunststoff- abdeckung des Motors nicht beschädigt wird.!

SELBSTHILFE 6- 3

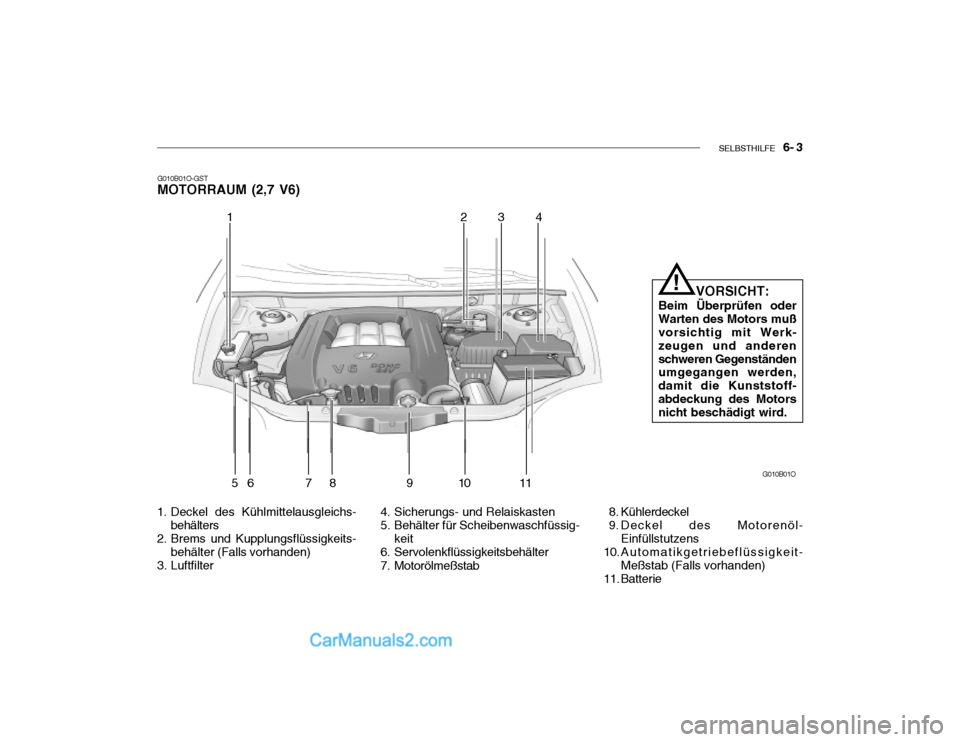

G010B01O-GST MOTORRAUM (2,7 V6)
1. Deckel des Kühlmittelausgleichs- behälters
2. Brems und Kupplungsflüssigkeits- behälter (Falls vorhanden)
3. Luftfilter 4. Sicherungs- und Relaiskasten
5. Behälter für Scheibenwaschfüssig-
keit
6. Servolenkflüssigkeitsbehälter
7. Motorölmeßstab 8. Kühlerdeckel
9. Deckel des Motorenöl-
Einfüllstutzens
10.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
11. Batterie
G010B01O
12
34
56 7 8 9 10 11
VORSICHT:
Beim Überprüfen oder
Warten des Motors muß vorsichtig mit Werk- zeugen und anderenschweren Gegenständen umgegangen werden, damit die Kunststoff-abdeckung des Motors nicht beschädigt wird.!

6- 4 SELBSTHILFE

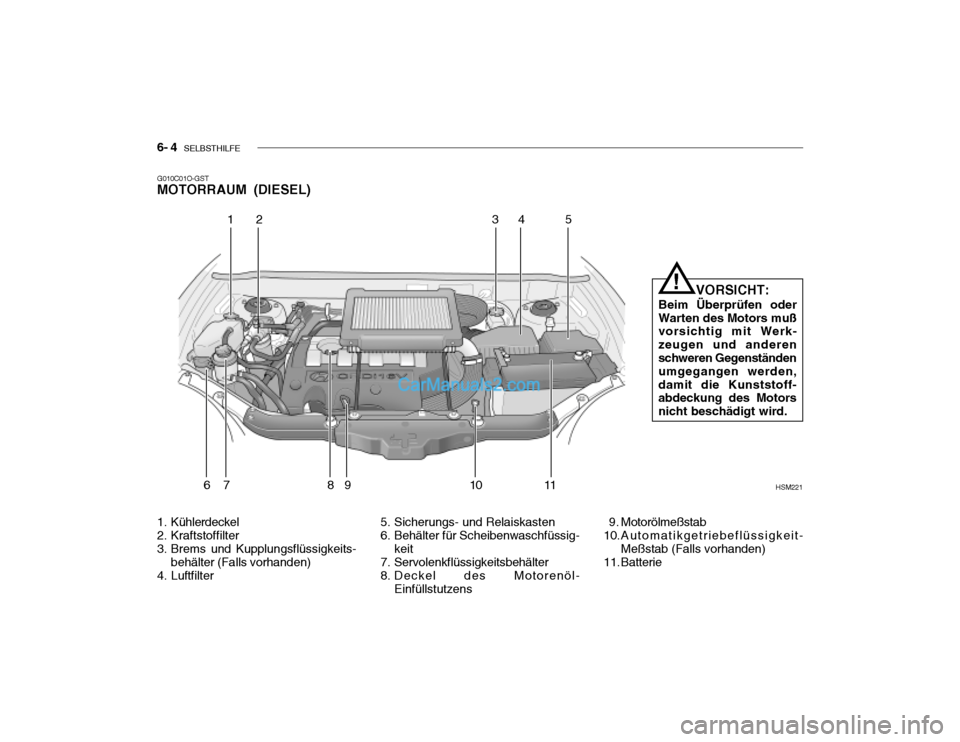

G010C01O-GST MOTORRAUM (DIESEL)
HSM221
12 34 5
6 7 8 9 10 11
1. Kühlerdeckel
2. Kraftstoffilter
3. Brems und Kupplungsflüssigkeits- behälter (Falls vorhanden)
4. Luftfilter 5. Sicherungs- und Relaiskasten
6. Behälter für Scheibenwaschfüssig-
keit
7. Servolenkflüssigkeitsbehälter
8. Deckel des Motorenöl- Einfüllstutzens 9. Motorölmeßstab
10.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
11. Batterie VORSICHT:
Beim Überprüfen oder
Warten des Motors muß vorsichtig mit Werk- zeugen und anderenschweren Gegenständen umgegangen werden, damit die Kunststoff- abdeckung des Motors nicht beschädigt wird.
!
