1- 102 ELGENSCHAFTEN DES HYUNDAI

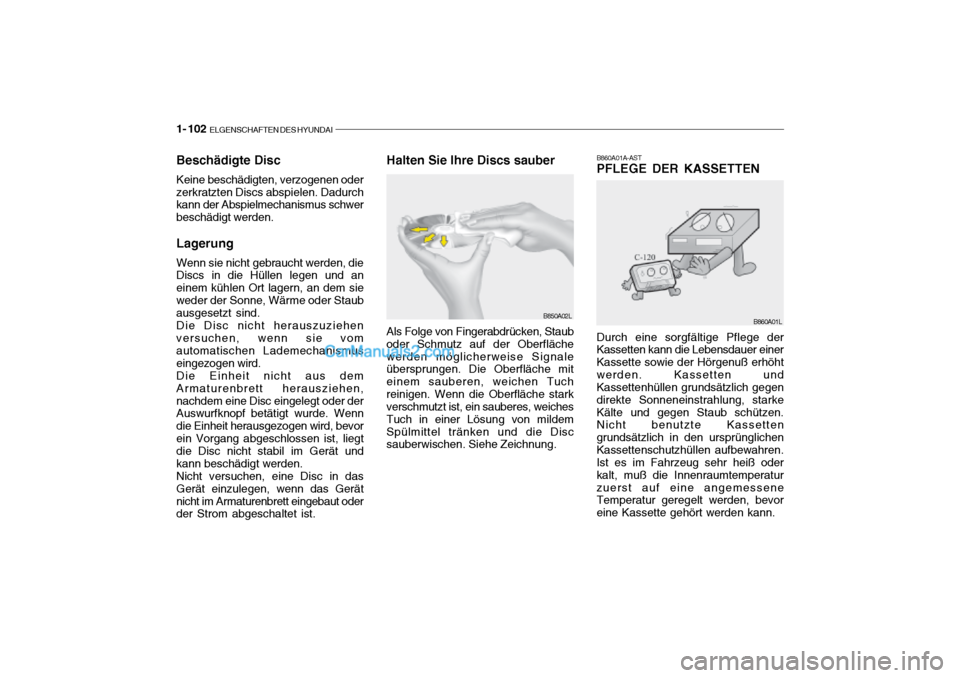

Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöhtwerden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starkeKälte und gegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichenKassettenschutzhüllen aufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß die Innenraumtemperaturzuerst auf eine angemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann.
B860A01A-AST PFLEGE DER KASSETTEN
B860A01L
Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurch kann der Abspielmechanismus schwer beschädigt werden. Lagerung Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einem kühlen Ort lagern, an dem sieweder der Sonne, Wärme oder Staub ausgesetzt sind. Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismuseingezogen wird.Die Einheit nicht aus demArmaturenbrett herausziehen,nachdem eine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenn die Einheit herausgezogen wird, bevorein Vorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät und kann beschädigt werden.Nicht versuchen, eine Disc in dasGerät einzulegen, wenn das Gerätnicht im Armaturenbrett eingebaut oder der Strom abgeschaltet ist. Halten Sie Ihre Discs sauberB850A02L
Als Folge von Fingerabdrücken, Staub oder Schmutz auf der Oberfläche werden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuchreinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von mildemSpülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.

ELGENSCHAFTEN DES HYUNDAI 1- 103

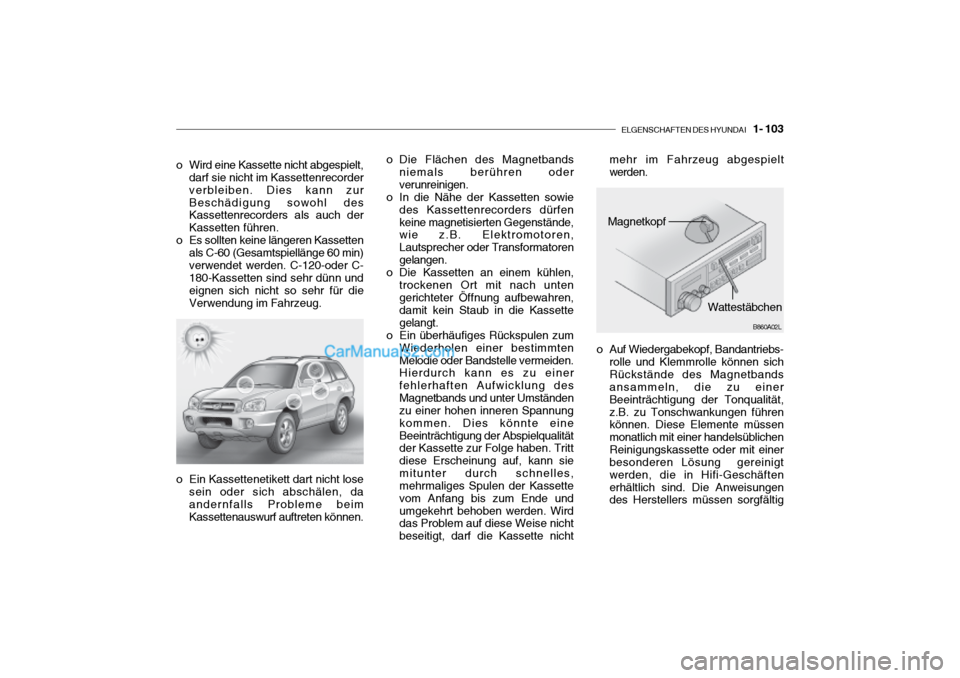

B860A01O o Die Flächen des Magnetbands
niemals berühren oder verunreinigen.
o In die Nähe der Kassetten sowie des Kassettenrecorders dürfenkeine magnetisierten Gegenstände, wie z.B. Elektromotoren, Lautsprecher oder Transformatorengelangen.
o Die Kassetten an einem kühlen,
trockenen Ort mit nach untengerichteter Öffnung aufbewahren, damit kein Staub in die Kassette gelangt.
o Ein überhäufiges Rückspulen zum
Wiederholen einer bestimmtenMelodie oder Bandstelle vermeiden. Hierdurch kann es zu einer fehlerhaften Aufwicklung desMagnetbands und unter Umständen zu einer hohen inneren Spannung kommen. Dies könnte eineBeeinträchtigung der Abspielqualität der Kassette zur Folge haben. Tritt diese Erscheinung auf, kann siemitunter durch schnelles, mehrmaliges Spulen der Kassette vom Anfang bis zum Ende undumgekehrt behoben werden. Wird das Problem auf diese Weise nicht beseitigt, darf die Kassette nicht
o Wird eine Kassette nicht abgespielt,darf sie nicht im Kassettenrecorder verbleiben. Dies kann zurBeschädigung sowohl des Kassettenrecorders als auch der Kassetten führen.
o Es sollten keine längeren Kassetten
als C-60 (Gesamtspiellänge 60 min)verwendet werden. C-120-oder C- 180-Kassetten sind sehr dünn und eignen sich nicht so sehr für dieVerwendung im Fahrzeug.
o Ein Kassettenetikett dart nicht lose sein oder sich abschälen, da andernfalls Probleme beim Kassettenauswurf auftreten können. mehr im Fahrzeug abgespielt werden.
Magnetkopf
B860A02L
o Auf Wiedergabekopf, Bandantriebs-rolle und Klemmrolle können sich Rückstände des Magnetbands ansammeln, die zu einer Beeinträchtigung der Tonqualität,z.B. zu Tonschwankungen führen können. Diese Elemente müssen monatlich mit einer handelsüblichenReinigungskassette oder mit einer besonderen Lösung gereinigt werden, die in Hifi-Geschäftenerhältlich sind. Die Anweisungen des Herstellers müssen sorgfältig Wattestäbchen

1- 104 ELGENSCHAFTEN DES HYUNDAI

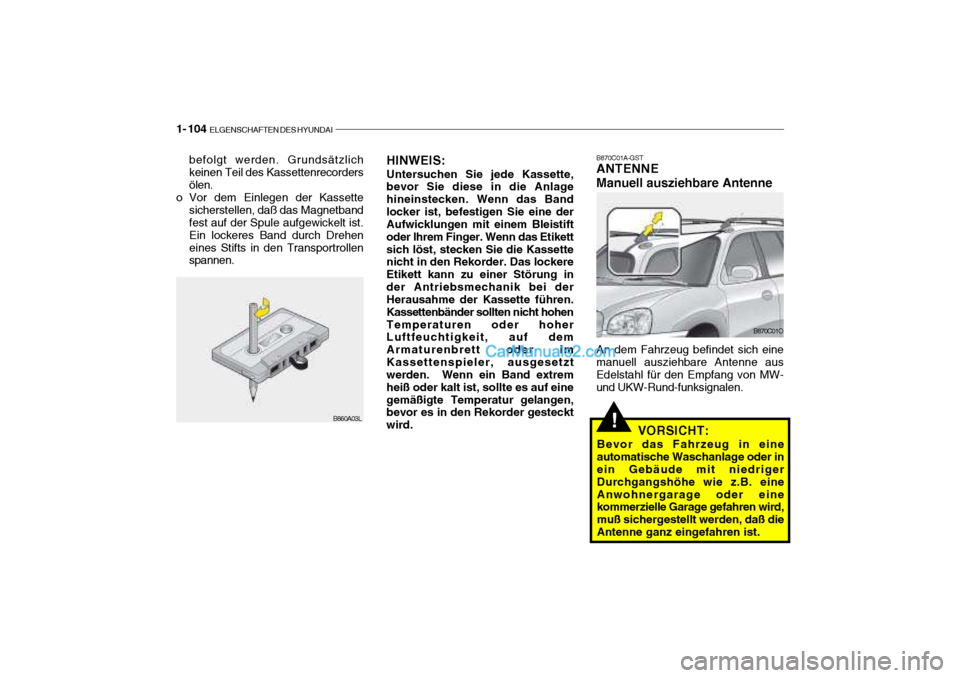

B870C01A-GST ANTENNE Manuell ausziehbare Antenne An dem Fahrzeug befindet sich eine
manuell ausziehbare Antenne aus Edelstahl für den Empfang von MW-und UKW-Rund-funksignalen.
VORSICHT:
Bevor das Fahrzeug in eine
automatische Waschanlage oder in ein Gebäude mit niedriger Durchgangshöhe wie z.B. eineAnwohnergarage oder eine kommerzielle Garage gefahren wird, muß sichergestellt werden, daß dieAntenne ganz eingefahren ist.
!
B870C01O
B860A03L
befolgt werden. Grundsätzlich keinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette sicherstellen, daß das Magnetbandfest auf der Spule aufgewickelt ist. Ein lockeres Band durch Dreheneines Stifts in den Transportrollen spannen. HINWEIS:
Untersuchen Sie jede Kassette,bevor Sie diese in die Anlage hineinstecken. Wenn das Bandlocker ist, befestigen Sie eine der Aufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn das Etikettsich löst, stecken Sie die Kassette nicht in den Rekorder. Das lockere Etikett kann zu einer Störung inder Antriebsmechanik bei der Herausahme der Kassette führen. Kassettenbänder sollten nicht hohenTemperaturen oder hoher Luftfeuchtigkeit, auf dem Armaturenbrett oder imKassettenspieler, ausgesetzt werden. Wenn ein Band extrem heiß oder kalt ist, sollte es auf einegemäßigte Temperatur gelangen, bevor es in den Rekorder gesteckt wird.

ELGENSCHAFTEN DES HYUNDAI 1- 105

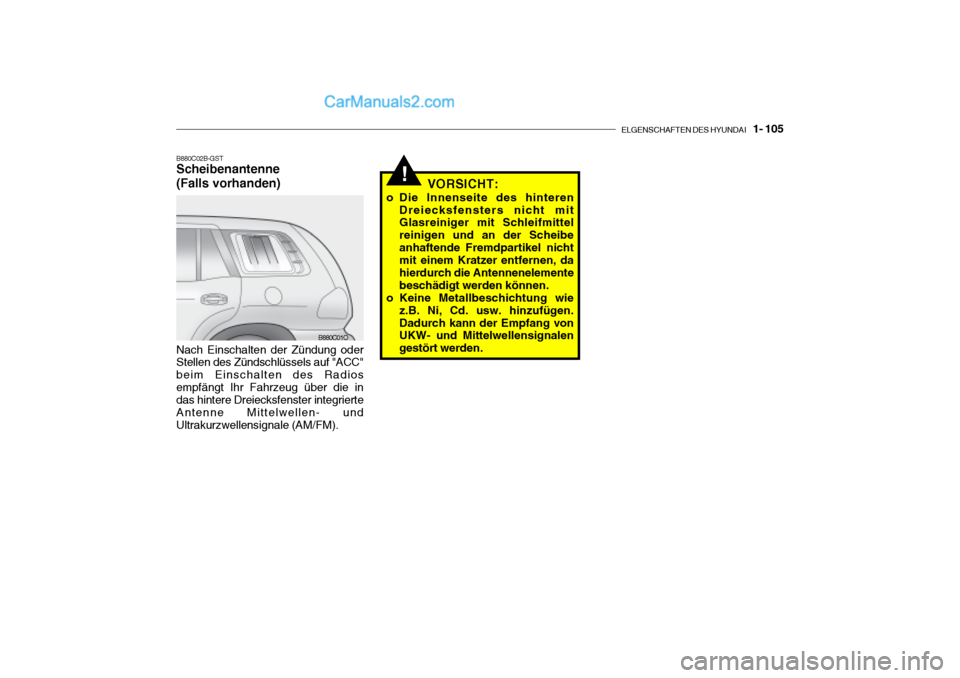

B880C02B-GST Scheibenantenne (Falls vorhanden) Nach Einschalten der Zündung oder Stellen des Zündschlüssels auf "ACC" beim Einschalten des Radiosempfängt Ihr Fahrzeug über die in das hintere Dreiecksfenster integrierte Antenne Mittelwellen- undUltrakurzwellensignale (AM/FM).
!VORSICHT:
o Die Innenseite des hinteren Dreiecksfensters nicht mit Glasreiniger mit Schleifmittel reinigen und an der Scheibeanhaftende Fremdpartikel nicht mit einem Kratzer entfernen, da hierdurch die Antennenelementebeschädigt werden können.
o Keine Metallbeschichtung wie
z.B. Ni, Cd. usw. hinzufügen.Dadurch kann der Empfang von UKW- und Mittelwellensignalen gestört werden.
B880C01O

Vor dem Anlassen des Motors ........................................................ 2-3 Schlüsselstellungen......................................................................... 2-4
Anlassen .......................................................................................... 2-6
Schalthebel ...................................................................................... 2-8
Automatikgetriebe .......................................................................... 2-10
Antiblockiersyst em (ABS) .............................................................. 2-15
Bremsenantischlupfre gelung (BTCS) ............................................ 2-16
Permanenter Allradantrieb ............................................................. 2-17
Sperrdifferential .............................................................................. 2-21
Bremshinweise ............................................................................... 2-21
Wirtschaftlich Fahren ..................................................................... 2-22
Fahren im Winter ........................................................................... 2-24
Anhänger- oder Fahrzeug- Schleppbetrieb ................................... 2-27

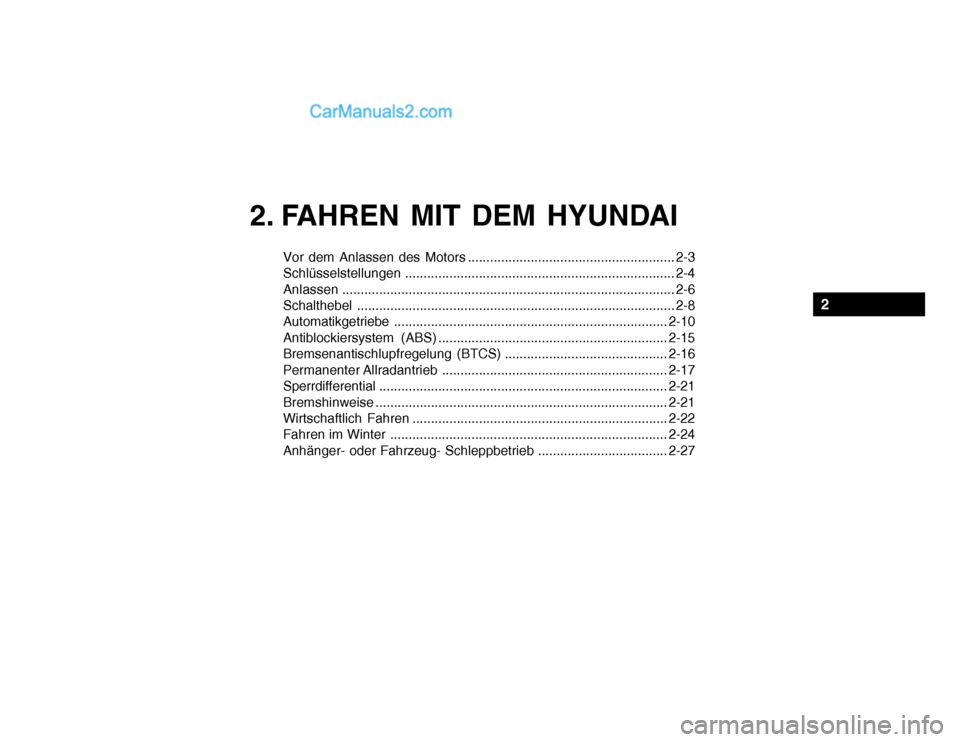

2. FAHREN MIT DEM HYUNDAI
2

2- 2 FAHREN MIT DEM HYUNDAI
C010A01O-AST

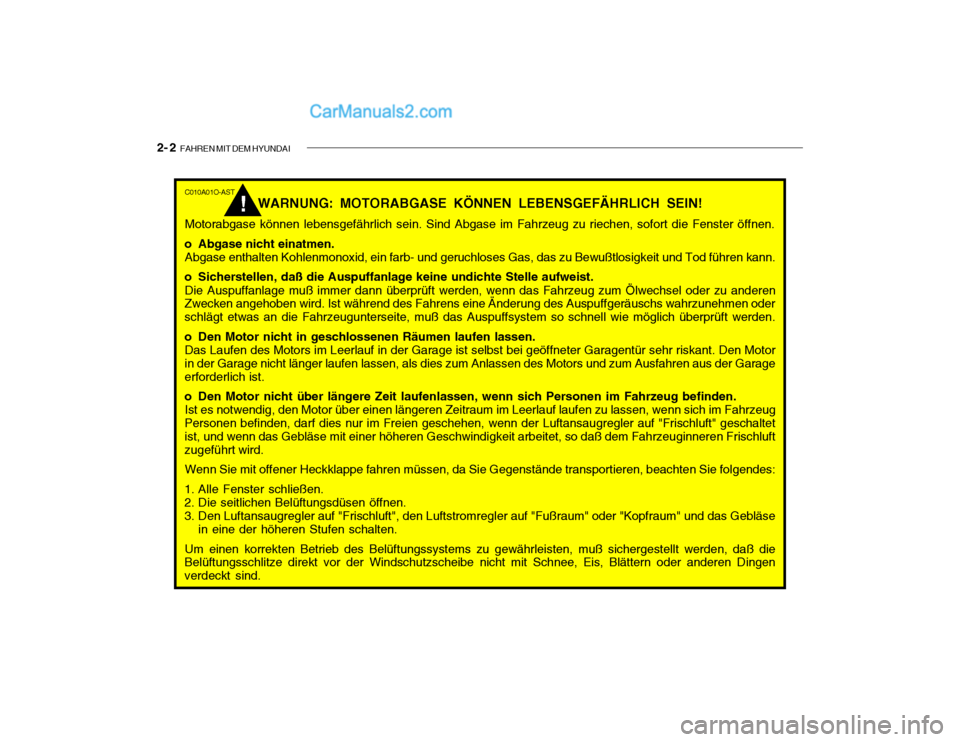

WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Auspuffanlage keine undichte Stelle aufweist. Die Auspuffanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen
Zwecken angehoben wird. Ist während des Fahrens eine Änderung des Auspuffgeräuschs wahrzunehmen oder schlägt etwas an die Fahrzeugunterseite, muß das Auspuffsystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen.
Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor
in der Garage nicht länger laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden. Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen, wenn sich im Fahrzeug
Personen befinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluft zugeführt wird.
Wenn Sie mit offener Heckklappe fahren müssen, da Sie Gegenstände transportieren, beachten Sie folgendes:
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine der höheren Stufen schalten.
Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die
Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingenverdeckt sind.
!

FAHREN MIT DEM HYUNDAI 2- 3

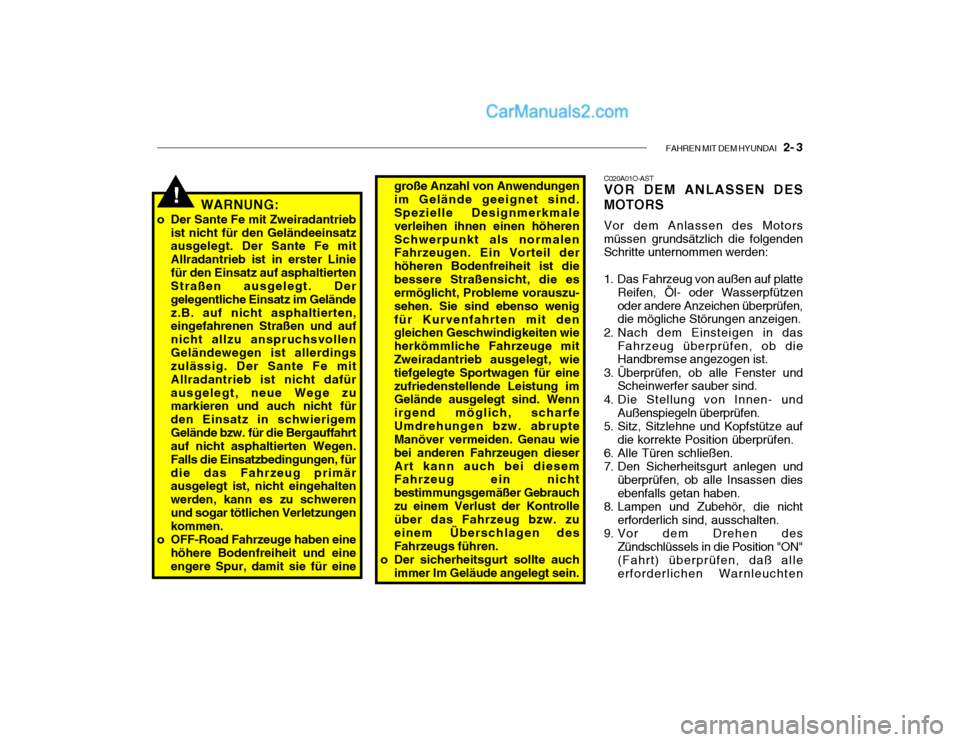

WARNUNG:
o Der Sante Fe mit Zweiradantrieb ist nicht für den Geländeeinsatz ausgelegt. Der Sante Fe mit Allradantrieb ist in erster Liniefür den Einsatz auf asphaltierten Straßen ausgelegt. Der gelegentliche Einsatz im Geländez.B. auf nicht asphaltierten, eingefahrenen Straßen und auf nicht allzu anspruchsvollenGeländewegen ist allerdings zulässig. Der Sante Fe mit Allradantrieb ist nicht dafürausgelegt, neue Wege zu markieren und auch nicht für den Einsatz in schwierigemGelände bzw. für die Bergauffahrt auf nicht asphaltierten Wegen. Falls die Einsatzbedingungen, fürdie das Fahrzeug primär ausgelegt ist, nicht eingehalten werden, kann es zu schwerenund sogar tötlichen Verletzungen kommen.
o OFF-Road Fahrzeuge haben eine höhere Bodenfreiheit und eine engere Spur, damit sie für eine große Anzahl von Anwendungenim Gelände geeignet sind. Spezielle Designmerkmale verleihen ihnen einen höherenSchwerpunkt als normalen Fahrzeugen. Ein Vorteil der höheren Bodenfreiheit ist diebessere Straßensicht, die es ermöglicht, Probleme vorauszu- sehen. Sie sind ebenso wenigfür Kurvenfahrten mit den gleichen Geschwindigkeiten wie herkömmliche Fahrzeuge mitZweiradantrieb ausgelegt, wie tiefgelegte Sportwagen für eine zufriedenstellende Leistung im Gelände ausgelegt sind. Wenn irgend möglich, scharfeUmdrehungen bzw. abrupte Manöver vermeiden. Genau wie bei anderen Fahrzeugen dieserArt kann auch bei diesem Fahrzeug ein nicht bestimmungsgemäßer Gebrauchzu einem Verlust der Kontrolle über das Fahrzeug bzw. zu einem Überschlagen desFahrzeugs führen.
o Der sicherheitsgurt sollte auch
immer lm Geläude angelegt sein.!
C020A01O-AST VOR DEM ANLASSEN DES MOTORS Vor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:
1. Das Fahrzeug von außen auf platteReifen, Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, die mögliche Störungen anzeigen.
2. Nach dem Einsteigen in das Fahrzeug überprüfen, ob dieHandbremse angezogen ist.
3. Überprüfen, ob alle Fenster und Scheinwerfer sauber sind.
4. Die Stellung von Innen- und Außenspiegeln überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf die korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und überprüfen, ob alle Insassen dies ebenfalls getan haben.
8. Lampen und Zubehör, die nicht erforderlich sind, ausschalten.
9. Vor dem Drehen des Zündschlüssels in die Position "ON"(Fahrt) überprüfen, daß alleerforderlichen Warnleuchten

2- 4 FAHREN MIT DEM HYUNDAI
!

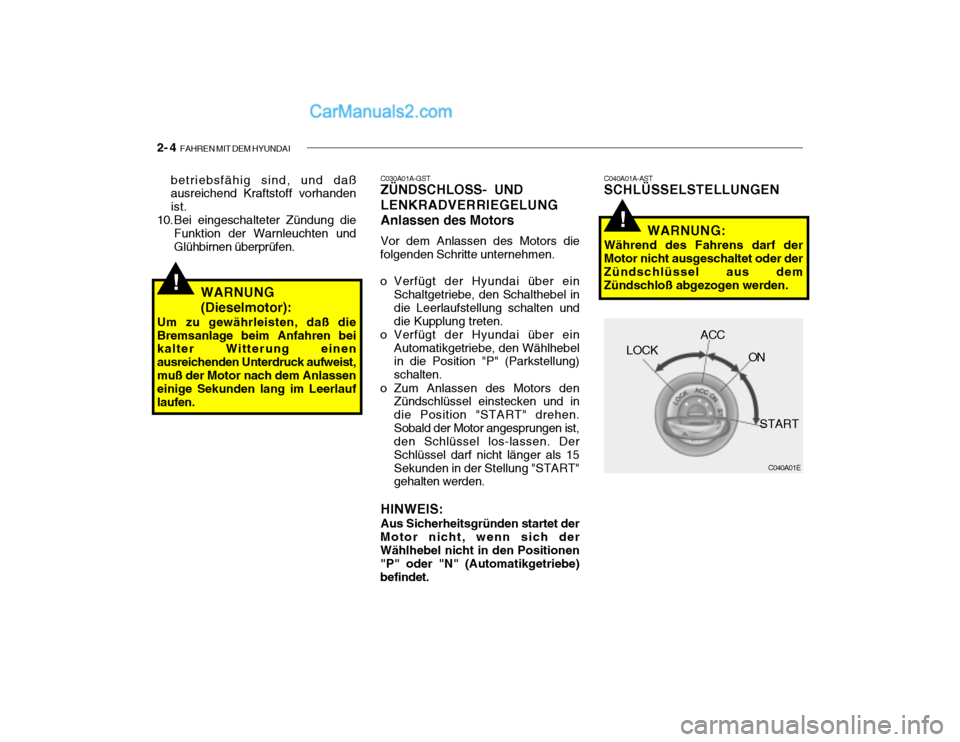

C040A01A-AST SCHLÜSSELSTELLUNGEN
WARNUNG:
Während des Fahrens darf der Motor nicht ausgeschaltet oder der Zündschlüssel aus dem Zündschloß abgezogen werden.
C040A01E
LOCK
ACC
ON
START
C030A01A-GST ZÜNDSCHLOSS- UND LENKRADVERRIEGELUNGAnlassen des Motors Vor dem Anlassen des Motors die
folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten unddie Kupplung treten.
o Verfügt der Hyundai über ein
Automatikgetriebe, den Wählhebel in die Position "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den Zündschlüssel einstecken und indie Position "START" drehen.Sobald der Motor angesprungen ist, den Schlüssel los-lassen. Der Schlüssel darf nicht länger als 15Sekunden in der Stellung "START" gehalten werden.
HINWEIS: Aus Sicherheitsgründen startet der
Motor nicht, wenn sich der Wählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe) befindet.
betriebsfähig sind, und daß ausreichend Kraftstoff vorhanden ist.
10. Bei eingeschalteter Zündung die Funktion der Warnleuchten undGlühbirnen überprüfen.
!WARNUNG (Dieselmotor):
Um zu gewährleisten, daß die Bremsanlage beim Anfahren bei kalter Witterung einen ausreichenden Unterdruck aufweist, muß der Motor nach dem Anlassen einige Sekunden lang im Leerlauflaufen.
