2003 Hyundai Santa Fe Betriebsanleitung (in German)

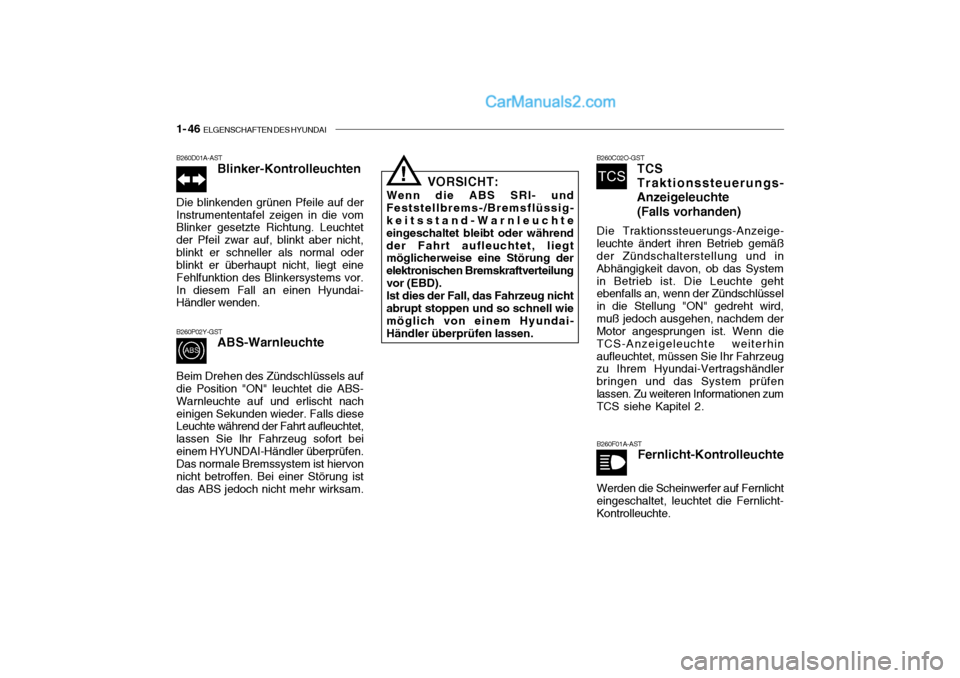

1- 46 ELGENSCHAFTEN DES HYUNDAI
B260D01A-AST
Blinker-Kontrolleuchten
Die blinkenden grünen Pfeile auf der Instrumententafel zeigen in die vom Blinker gesetzte Richtung. Leuchtet der Pfeil zwar auf, blinkt aber nicht,blinkt er schneller als normal oder blinkt er überhaupt nicht, liegt eine Fehlfunktion des Blinkersystems vor.In diesem Fall an einen Hyundai- Händler wenden.
B260P02Y-GST ABS-Warnleuchte
Beim Drehen des Zündschlüssels auf die Position "ON" leuchtet die ABS- Warnleuchte auf und erlischt nacheinigen Sekunden wieder. Falls diese Leuchte während der Fahrt aufleuchtet, lassen Sie lhr Fahrzeug sofort beieinem HYUNDAI-Händler überprüfen. Das normale Bremssystem ist hiervon nicht betroffen. Bei einer Störung istdas ABS jedoch nicht mehr wirksam.
VORSICHT:
Wenn die ABS SRI- und
Feststellbrems-/Bremsflüssig- keitsstand-Warnleuchte eingeschaltet bleibt oder währendder Fahrt aufleuchtet, liegt möglicherweise eine Störung der elektronischen Bremskraftverteilungvor (EBD). Ist dies der Fall, das Fahrzeug nicht
abrupt stoppen und so schnell wiemöglich von einem Hyundai- Händler überprüfen lassen.! B260C02O-GST
TCS Traktionssteuerungs-
Anzeigeleuchte
(Falls vorhanden)
Die Traktionssteuerungs-Anzeige-
leuchte ändert ihren Betrieb gemäß der Zündschalterstellung und in Abhängigkeit davon, ob das Systemin Betrieb ist. Die Leuchte geht ebenfalls an, wenn der Zündschlüssel in die Stellung "ON" gedreht wird,muß jedoch ausgehen, nachdem der Motor angesprungen ist. Wenn die TCS-Anzeigeleuchte weiterhinaufleuchtet, müssen Sie Ihr Fahrzeug zu Ihrem Hyundai-Vertragshändler bringen und das System prüfenlassen. Zu weiteren Informationen zum TCS siehe Kapitel 2.
B260F01A-AST Fernlicht-Kontrolleuchte
Werden die Scheinwerfer auf Fernlicht
eingeschaltet, leuchtet die Fernlicht- Kontrolleuchte.

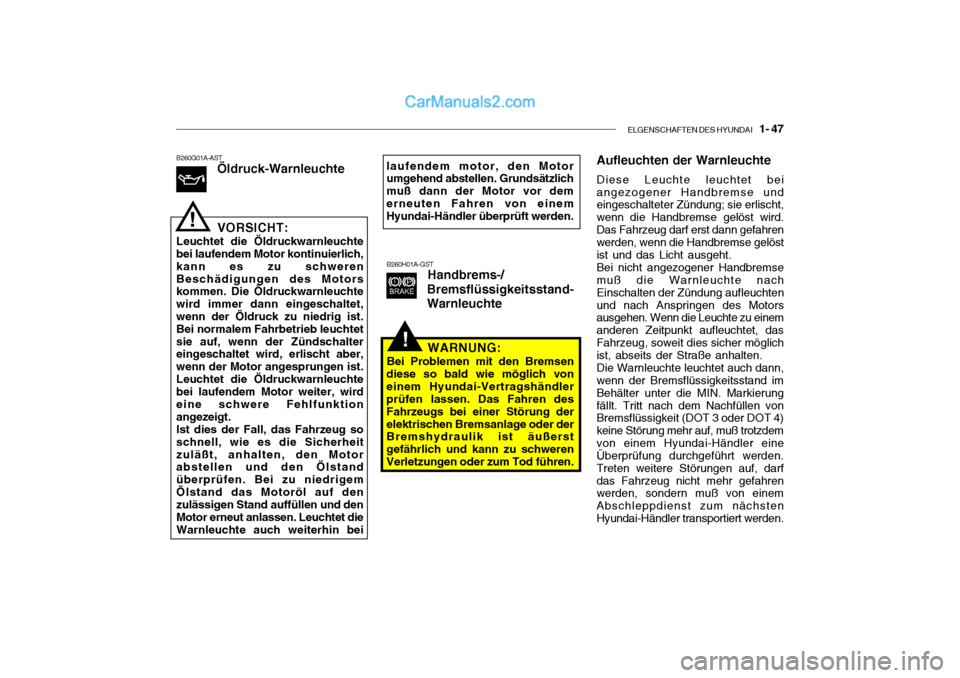

ELGENSCHAFTEN DES HYUNDAI 1- 47
!
B260G01A-AST
Öldruck-Warnleuchte VORSICHT:
Leuchtet die Öldruckwarnleuchte bei laufendem Motor kontinuierlich, kann es zu schwerenBeschädigungen des Motors kommen. Die Öldruckwarnleuchte wird immer dann eingeschaltet,wenn der Öldruck zu niedrig ist. Bei normalem Fahrbetrieb leuchtet sie auf, wenn der Zündschalter eingeschaltet wird, erlischt aber, wenn der Motor angesprungen ist.Leuchtet die Öldruckwarnleuchte bei laufendem Motor weiter, wird eine schwere Fehlfunktionangezeigt.Ist dies der Fall, das Fahrzeug soschnell, wie es die Sicherheitzuläßt, anhalten, den Motor abstellen und den Ölstand überprüfen. Bei zu niedrigemÖlstand das Motoröl auf den zulässigen Stand auffüllen und den Motor erneut anlassen. Leuchtet dieWarnleuchte auch weiterhin bei
!
B260H01A-GSTHandbrems-/
Bremsflüssigkeitsstand-
Warnleuchte
WARNUNG:
Bei Problemen mit den Bremsen
diese so bald wie möglich von einem Hyundai-Vertragshändler prüfen lassen. Das Fahren des Fahrzeugs bei einer Störung derelektrischen Bremsanlage oder der Bremshydraulik ist äußerst gefährlich und kann zu schwerenVerletzungen oder zum Tod führen.
Aufleuchten der Warnleuchte Diese Leuchte leuchtet bei angezogener Handbremse und eingeschalteter Zündung; sie erlischt, wenn die Handbremse gelöst wird.Das Fahrzeug darf erst dann gefahren werden, wenn die Handbremse gelöst ist und das Licht ausgeht. Bei nicht angezogener Handbremse muß die Warnleuchte nach Einschalten der Zündung aufleuchtenund nach Anspringen des Motors ausgehen. Wenn die Leuchte zu einem anderen Zeitpunkt aufleuchtet, dasFahrzeug, soweit dies sicher möglich ist, abseits der Straße anhalten. Die Warnleuchte leuchtet auch dann, wenn der Bremsflüssigkeitsstand im Behälter unter die MIN. Markierungfällt. Tritt nach dem Nachfüllen von Bremsflüssigkeit (DOT 3 oder DOT 4) keine Störung mehr auf, muß trotzdemvon einem Hyundai-Händler eine Überprüfung durchgeführt werden. Treten weitere Störungen auf, darfdas Fahrzeug nicht mehr gefahren werden, sondern muß von einem Abschleppdienst zum nächstenHyundai-Händler transportiert werden.
laufendem motor, den Motor umgehend abstellen. Grundsätzlich muß dann der Motor vor demerneuten Fahren von einem Hyundai-Händler überprüft werden.

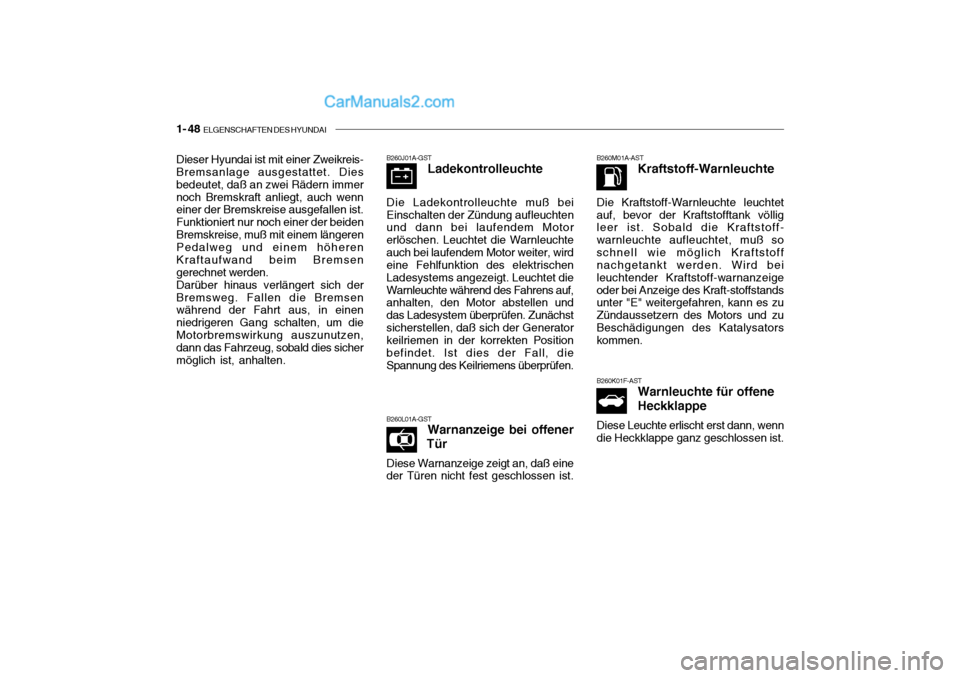

1- 48 ELGENSCHAFTEN DES HYUNDAI
B260J01A-GST
Ladekontrolleuchte
Die Ladekontrolleuchte muß bei Einschalten der Zündung aufleuchten und dann bei laufendem Motor erlöschen. Leuchtet die Warnleuchteauch bei laufendem Motor weiter, wird eine Fehlfunktion des elektrischen Ladesystems angezeigt. Leuchtet dieWarnleuchte während des Fahrens auf, anhalten, den Motor abstellen und das Ladesystem überprüfen. Zunächstsicherstellen, daß sich der Generator keilriemen in der korrekten Position befindet. Ist dies der Fall, dieSpannung des Keilriemens überprüfen.
B260L01A-GST Warnanzeige bei offener
Tür
Diese Warnanzeige zeigt an, daß eine
der Türen nicht fest geschlossen ist.
B260M01A-AST Kraftstoff-Warnleuchte
Die Kraftstoff-Warnleuchte leuchtet
auf, bevor der Kraftstofftank völlig leer ist. Sobald die Kraftstoff- warnleuchte aufleuchtet, muß soschnell wie möglich Kraftstoff nachgetankt werden. Wird bei leuchtender Kraftstoff-warnanzeigeoder bei Anzeige des Kraft-stoffstands unter "E" weitergefahren, kann es zu Zündaussetzern des Motors und zuBeschädigungen des Katalysators kommen.
B260K01F-AST Warnleuchte für offene Heckklappe
Diese Leuchte erlischt erst dann, wenn
die Heckklappe ganz geschlossen ist.Dieser Hyundai ist mit einer Zweikreis- Bremsanlage ausgestattet. Dies bedeutet, daß an zwei Rädern immernoch Bremskraft anliegt, auch wenn einer der Bremskreise ausgefallen ist. Funktioniert nur noch einer der beidenBremskreise, muß mit einem längeren Pedalweg und einem höheren Kraftaufwand beim Bremsengerechnet werden.Darüber hinaus verlängert sich derBremsweg. Fallen die Bremsen während der Fahrt aus, in einen niedrigeren Gang schalten, um dieMotorbremswirkung auszunutzen, dann das Fahrzeug, sobald dies sicher möglich ist, anhalten.

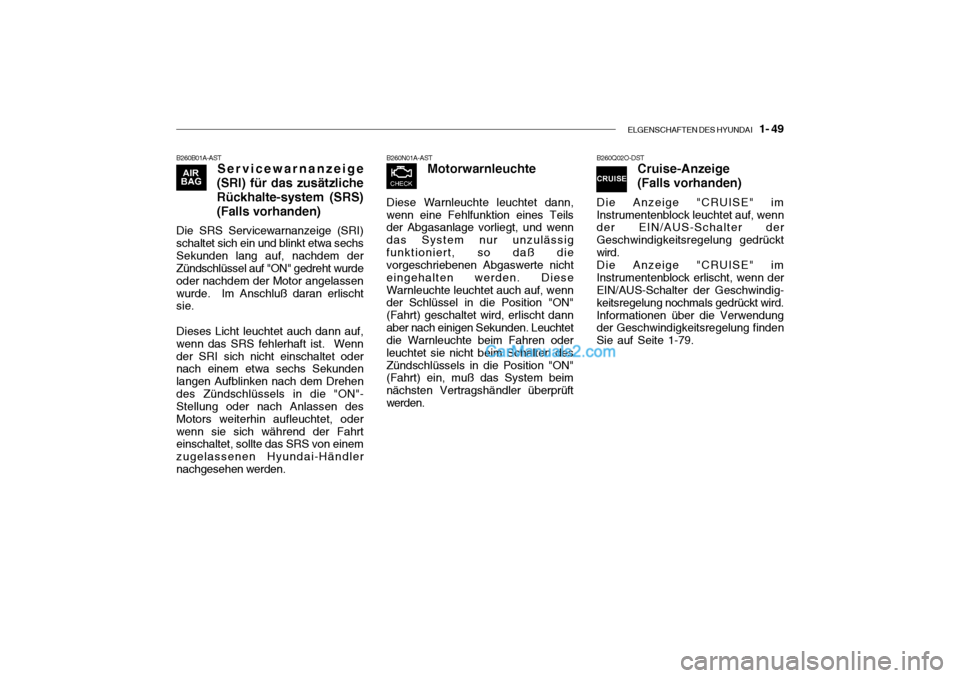

ELGENSCHAFTEN DES HYUNDAI 1- 49
B260N01A-AST
Motorwarnleuchte
Diese Warnleuchte leuchtet dann,
wenn eine Fehlfunktion eines Teils der Abgasanlage vorliegt, und wenn das System nur unzulässigfunktioniert, so daß die vorgeschriebenen Abgaswerte nicht eingehalten werden. DieseWarnleuchte leuchtet auch auf, wenn der Schlüssel in die Position "ON" (Fahrt) geschaltet wird, erlischt dannaber nach einigen Sekunden. Leuchtet die Warnleuchte beim Fahren oder leuchtet sie nicht beim Schalten desZündschlüssels in die Position "ON" (Fahrt) ein, muß das System beim nächsten Vertragshändler überprüftwerden.B260Q02O-DST Cruise-Anzeige (Falls vorhanden)
Die Anzeige "CRUISE" im Instrumentenblock leuchtet auf, wenn der EIN/AUS-Schalter der Geschwindigkeitsregelung gedrücktwird.Die Anzeige "CRUISE" imInstrumentenblock erlischt, wenn der EIN/AUS-Schalter der Geschwindig- keitsregelung nochmals gedrückt wird.Informationen über die Verwendung der Geschwindigkeitsregelung finden Sie auf Seite 1-79.B260B01A-AST Servicewarnanzeige
(SRI) für das zusätzliche Rückhalte-system (SRS)(Falls vorhanden)
Die SRS Servicewarnanzeige (SRI) schaltet sich ein und blinkt etwa sechsSekunden lang auf, nachdem der Zündschlüssel auf "ON" gedreht wurde oder nachdem der Motor angelassenwurde. Im Anschluß daran erlischt sie. Dieses Licht leuchtet auch dann auf, wenn das SRS fehlerhaft ist. Wennder SRI sich nicht einschaltet oder nach einem etwa sechs Sekunden langen Aufblinken nach dem Drehendes Zündschlüssels in die "ON"- Stellung oder nach Anlassen des Motors weiterhin aufleuchtet, oderwenn sie sich während der Fahrt einschaltet, sollte das SRS von einem zugelassenen Hyundai-Händlernachgesehen werden.

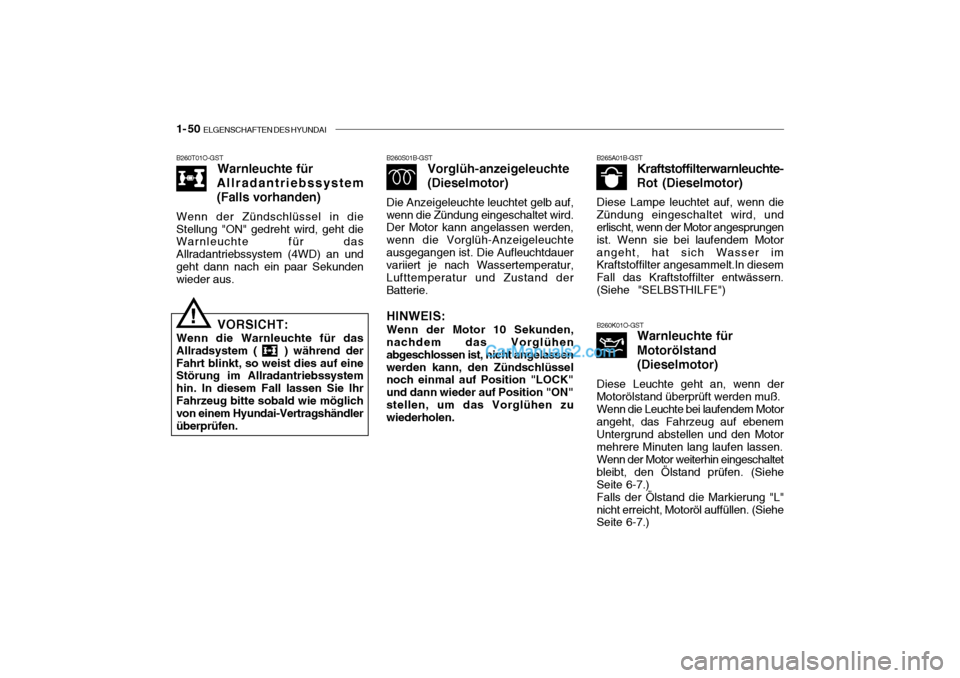

1- 50 ELGENSCHAFTEN DES HYUNDAI
B260T01O-GST
Warnleuchte für
Allradantriebssystem (Falls vorhanden)
Wenn der Zündschlüssel in die Stellung "ON" gedreht wird, geht die Warnleuchte für das Allradantriebssystem (4WD) an undgeht dann nach ein paar Sekunden wieder aus. B260S01B-GST
Vorglüh-anzeigeleuchte (Dieselmotor)
Die Anzeigeleuchte leuchtet gelb auf,
wenn die Zündung eingeschaltet wird. Der Motor kann angelassen werden, wenn die Vorglüh-Anzeigeleuchteausgegangen ist. Die Aufleuchtdauer variiert je nach Wassertemperatur, Lufttemperatur und Zustand derBatterie. HINWEIS:
Wenn der Motor 10 Sekunden,
nachdem das Vorglühen abgeschlossen ist, nicht angelassenwerden kann, den Zündschlüssel noch einmal auf Position "LOCK" und dann wieder auf Position "ON"stellen, um das Vorglühen zu wiederholen.B265A01B-GST Kraftstoffilterwarnleuchte-
Rot (Dieselmotor)
Diese Lampe leuchtet auf, wenn die
Zündung eingeschaltet wird, und erlischt, wenn der Motor angesprungen ist. Wenn sie bei laufendem Motorangeht, hat sich Wasser im Kraftstoffilter angesammelt.In diesem Fall das Kraftstoffilter entwässern.(Siehe "SELBSTHILFE")
B260K01O-GST Warnleuchte für Motorölstand(Dieselmotor)
Diese Leuchte geht an, wenn der
Motorölstand überprüft werden muß.
Wenn die Leuchte bei laufendem Motor
angeht, das Fahrzeug auf ebenem Untergrund abstellen und den Motormehrere Minuten lang laufen lassen.
Wenn der Motor weiterhin eingeschaltet
bleibt, den Ölstand prüfen. (SieheSeite 6-7.)
Falls der Ölstand die Markierung "L"
nicht erreicht, Motoröl auffüllen. (Siehe Seite 6-7.)
VORSICHT:
Wenn die Warnleuchte für das Allradsystem ( ) während derFahrt blinkt, so weist dies auf eine Störung im Allradantriebssystem hin. In diesem Fall lassen Sie IhrFahrzeug bitte sobald wie möglich von einem Hyundai-Vertragshändler überprüfen.!

ELGENSCHAFTEN DES HYUNDAI 1- 51
!
B270B01O-GST WARNTON BEI FAHRT MIT ANGEZOGENER FESTSTELL-BREMSE (Falls vorhanden) Wird das Fahrzeug länger als 2 ~ 3 Sekunden mit einer Geschwindigkeitüber 3 km/h gefahren, ertönt der Warnton kontinuierlich, wenn die Feststellbremse angezogen ist.
B270A01A-AST WARNTON BREMSBELAG- VERSCHLEISS Die vorderen und hinteren Bremsbeläge sind mit Verschleißanzeigern ausgestattet, die ein hohes quietschendes bzw.schabendes Geräusch erzeugen, wenn neue Bremsbeläge erforderlich sind. Während der Fahrt ist das Geräuschentweder die ganze Zeit zu hören, oder es kommt und geht. Es kann ebenfalls zu hören sein, wenn dasBremspedal fest niedergetreten wird. Wenn die verschlissenen Beläge nicht ausgewechselt werden, kann dies zukostspieligen Schäden an den Bremsscheiben führen. Daher unbedingt einen Hyundai-Vertragshändler aufsuchen.
VORSICHT:
Wenn die Leuchte nach demAuffüllen von Motoröl angeht, fahren Sie mit Ihrem Fahrzeug zu Ihrem nächsten Hyundai-Vertragshändler und lassen Sie das System überprüfen. Die Warnleuchte kann auch aufgrundder Straßen- und Fahrbedingungen aufleuchten und weist nicht zwingend auf eine unzureichendeMotorölmenge hin.Selbst wenn diese Leuchte nichtangeht, muß das Motoröl in den im Fahrzeug-Wartungsplan in Kapitel 5 aufgeführten Intervallen überprüftund gewechselt werden.

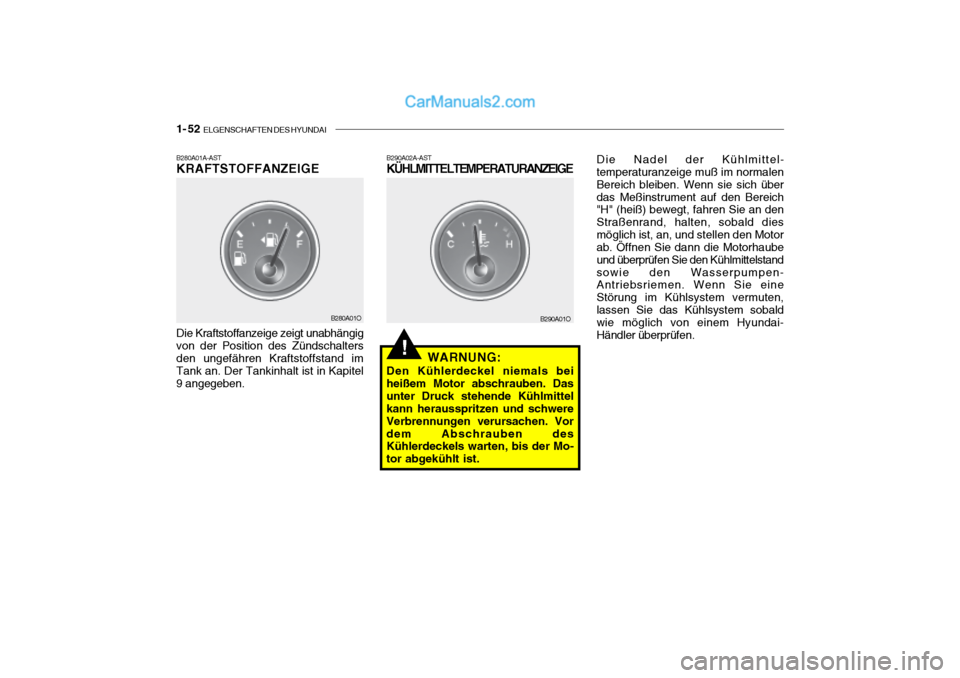

1- 52 ELGENSCHAFTEN DES HYUNDAI
!
B280A01A-AST KRAFTSTOFFANZEIGE Die Kraftstoffanzeige zeigt unabhängig von der Position des Zündschaltersden ungefähren Kraftstoffstand im Tank an. Der Tankinhalt ist in Kapitel 9 angegeben. B290A02A-AST KÜHLMITTELTEMPERATURANZEIGE
WARNUNG:
Den Kühlerdeckel niemals bei
heißem Motor abschrauben. Das unter Druck stehende Kühlmittel kann herausspritzen und schwere Verbrennungen verursachen. Vordem Abschrauben des Kühlerdeckels warten, bis der Mo- tor abgekühlt ist. Die Nadel der Kühlmittel-
temperaturanzeige muß im normalenBereich bleiben. Wenn sie sich überdas Meßinstrument auf den Bereich "H" (heiß) bewegt, fahren Sie an den Straßenrand, halten, sobald diesmöglich ist, an, und stellen den Motor ab. Öffnen Sie dann die Motorhaube und überprüfen Sie den Kühlmittelstandsowie den Wasserpumpen- Antriebsriemen. Wenn Sie eine Störung im Kühlsystem vermuten,lassen Sie das Kühlsystem sobald wie möglich von einem Hyundai- Händler überprüfen.
B280A01OB290A01O

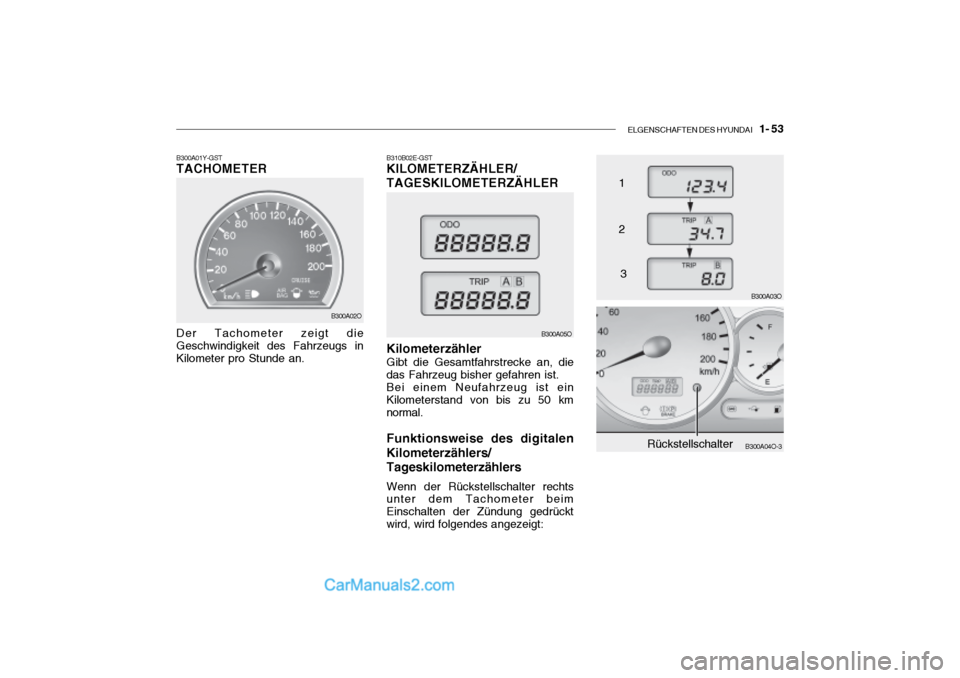

ELGENSCHAFTEN DES HYUNDAI 1- 53
B300A04O-3 B300A03ORückstellschalter
B310B02E-GST KILOMETERZÄHLER/ TAGESKILOMETERZÄHLER Kilometerzähler Gibt die Gesamtfahrstrecke an, die
das Fahrzeug bisher gefahren ist.
Bei einem Neufahrzeug ist ein
Kilometerstand von bis zu 50 km normal.
Funktionsweise des digitalen
Kilometerzählers/ Tageskilometerzählers Wenn der Rückstellschalter rechts
unter dem Tachometer beim Einschalten der Zündung gedrücktwird, wird folgendes angezeigt:
B300A05O 1 2
B300A01Y-GST TACHOMETER Der Tachometer zeigt die Geschwindigkeit des Fahrzeugs inKilometer pro Stunde an.
B300A02O
3
