2003 Hyundai Santa Fe Betriebsanleitung (in German)

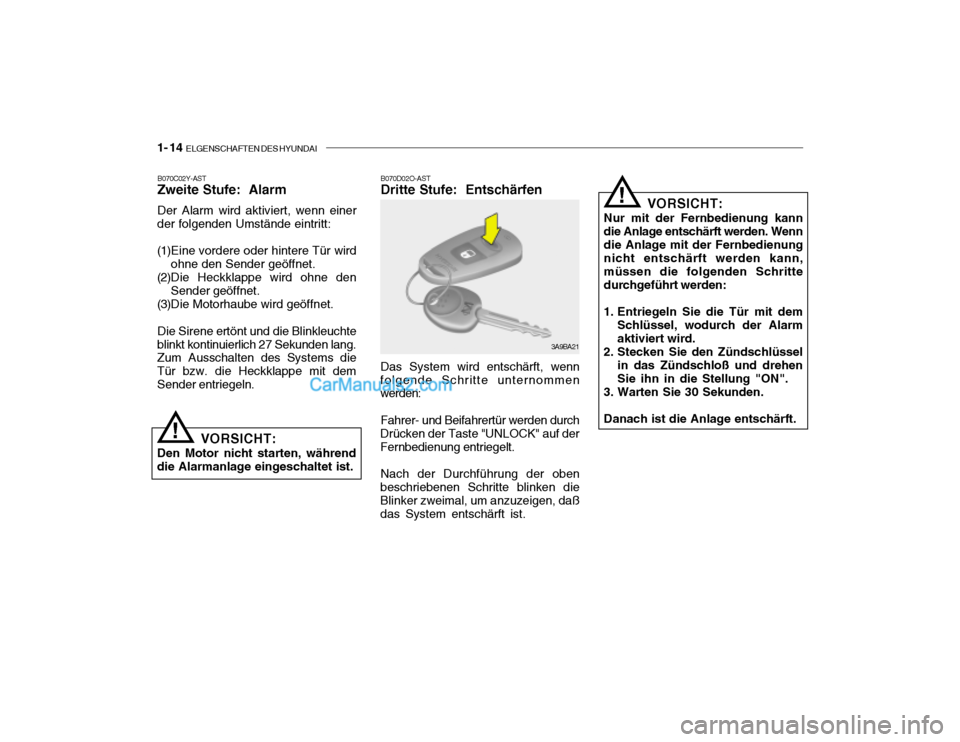

1- 14 ELGENSCHAFTEN DES HYUNDAI
B070D02O-AST Dritte Stufe: Entschärfen Das System wird entschärft, wenn
folgende Schritte unternommen werden:
Fahrer- und Beifahrertür werden durch
Drücken der Taste "UNLOCK" auf der Fernbedienung entriegelt.
Nach der Durchführung der oben
beschriebenen Schritte blinken dieBlinker zweimal, um anzuzeigen, daßdas System entschärft ist.
! VORSICHT:
Nur mit der Fernbedienung kann die Anlage entschärft werden. Wenndie Anlage mit der Fernbedienung nicht entschärft werden kann, müssen die folgenden Schrittedurchgeführt werden:
1. Entriegeln Sie die Tür mit dem Schlüssel, wodurch der Alarmaktiviert wird.
2. Stecken Sie den Zündschlüssel
in das Zündschloß und drehenSie ihn in die Stellung "ON".
3. Warten Sie 30 Sekunden.
Danach ist die Anlage entschärft.
3A9BA21
B070C02Y-AST Zweite Stufe: Alarm Der Alarm wird aktiviert, wenn einer
der folgenden Umstände eintritt:
(1)Eine vordere oder hintere Tür wird ohne den Sender geöffnet.
(2)Die Heckklappe wird ohne den Sender geöffnet.
(3)Die Motorhaube wird geöffnet.
Die Sirene ertönt und die Blinkleuchte
blinkt kontinuierlich 27 Sekunden lang. Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit demSender entriegeln.
! VORSICHT:
Den Motor nicht starten, während die Alarmanlage eingeschaltet ist.

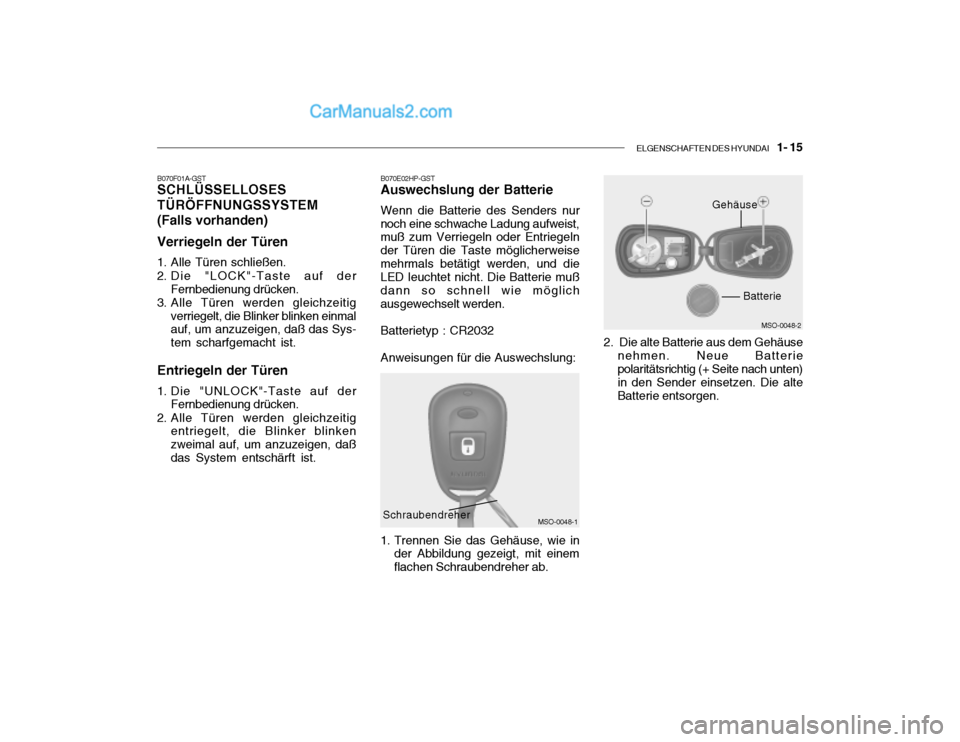

ELGENSCHAFTEN DES HYUNDAI 1- 15
B070F01A-GST SCHLÜSSELLOSES TÜRÖFFNUNGSSYSTEM(Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die "LOCK"-Taste auf der Fernbedienung drücken.
3. Alle Türen werden gleichzeitig
verriegelt, die Blinker blinken einmal auf, um anzuzeigen, daß das Sys- tem scharfgemacht ist.
Entriegeln der Türen
1. Die "UNLOCK"-Taste auf der Fernbedienung drücken.
2. Alle Türen werden gleichzeitig entriegelt, die Blinker blinkenzweimal auf, um anzuzeigen, daßdas System entschärft ist.
MSO-0048-1
MSO-0048-2
Gehäuse
B070E02HP-GST Auswechslung der Batterie Wenn die Batterie des Senders nur
noch eine schwache Ladung aufweist, muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweisemehrmals betätigt werden, und die LED leuchtet nicht. Die Batterie muß dann so schnell wie möglichausgewechselt werden.
Batterietyp : CR2032 Anweisungen für die Auswechslung:
1. Trennen Sie das Gehäuse, wie in der Abbildung gezeigt, mit einem flachen Schraubendreher ab. 2. Die alte Batterie aus dem Gehäuse
nehmen. Neue Batterie polaritätsrichtig (+ Seite nach unten) in den Sender einsetzen. Die alteBatterie entsorgen.
Schraubendreher Batterie

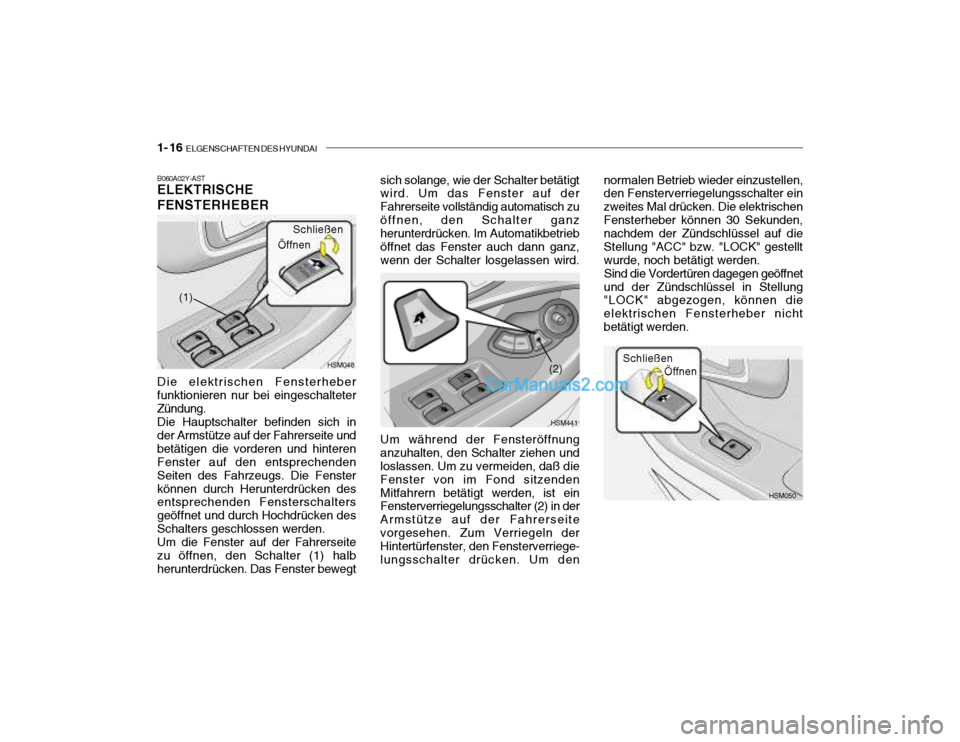

1- 16 ELGENSCHAFTEN DES HYUNDAI
sich solange, wie der Schalter betätigt wird. Um das Fenster auf der Fahrerseite vollständig automatisch zuöffnen, den Schalter ganz herunterdrücken. Im Automatikbetrieb öffnet das Fenster auch dann ganz,wenn der Schalter losgelassen wird.B060A02Y-AST ELEKTRISCHE FENSTERHEBER Die elektrischen Fensterheber funktionieren nur bei eingeschalteterZündung.Die Hauptschalter befinden sich inder Armstütze auf der Fahrerseite undbetätigen die vorderen und hinteren Fenster auf den entsprechenden Seiten des Fahrzeugs. Die Fensterkönnen durch Herunterdrücken des entsprechenden Fensterschalters geöffnet und durch Hochdrücken desSchalters geschlossen werden.Um die Fenster auf der Fahrerseitezu öffnen, den Schalter (1) halb herunterdrücken. Das Fenster bewegt
HSM048
(1)
Um während der Fensteröffnung anzuhalten, den Schalter ziehen und loslassen. Um zu vermeiden, daß die Fenster von im Fond sitzendenMitfahrern betätigt werden, ist ein Fensterverriegelungsschalter (2) in der Armstütze auf der Fahrerseitevorgesehen. Zum Verriegeln der Hintertürfenster, den Fensterverriege- lungsschalter drücken. Um den normalen Betrieb wieder einzustellen, den Fensterverriegelungsschalter ein zweites Mal drücken. Die elektrischenFensterheber können 30 Sekunden, nachdem der Zündschlüssel auf die Stellung "ACC" bzw. "LOCK" gestelltwurde, noch betätigt werden.
Sind die Vordertüren dagegen geöffnet
und der Zündschlüssel in Stellung
"LOCK" abgezogen, können die elektrischen Fensterheber nichtbetätigt werden.
HSM441
HSM050
Schließen
Öffnen
SchließenÖffnen
(2)

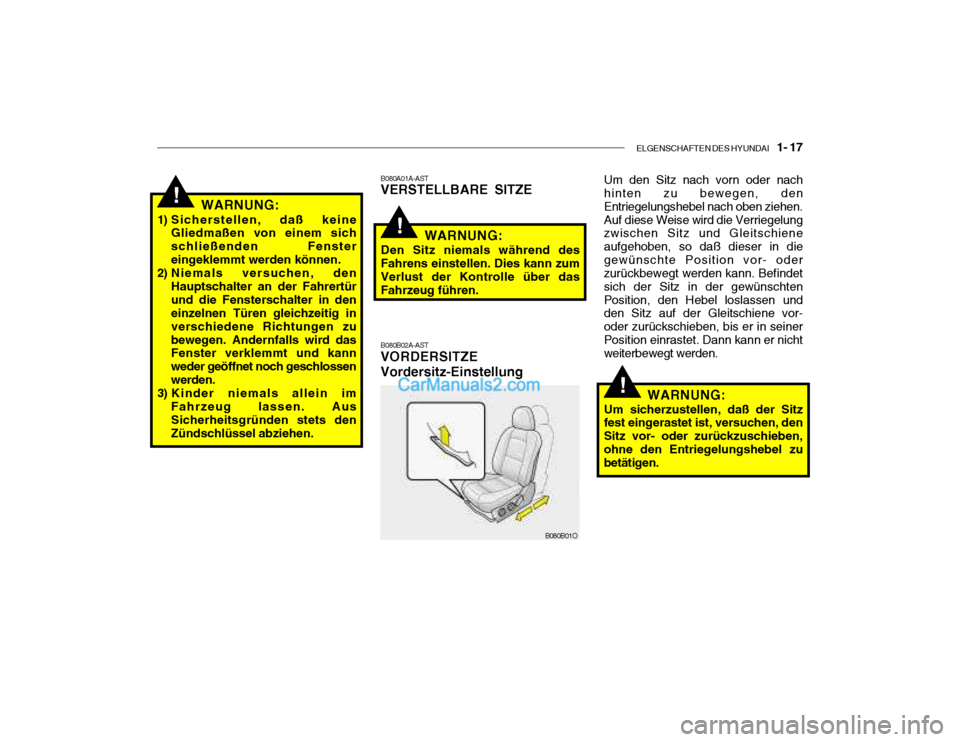

ELGENSCHAFTEN DES HYUNDAI 1- 17
!WARNUNG:
1) Sicherstellen, daß keine Gliedmaßen von einem sich schließenden Fenstereingeklemmt werden können.
2) Niemals versuchen, den Hauptschalter an der Fahrertürund die Fensterschalter in den einzelnen Türen gleichzeitig in verschiedene Richtungen zubewegen. Andernfalls wird das Fenster verklemmt und kann weder geöffnet noch geschlossen werden.
3) Kinder niemals allein im Fahrzeug lassen. AusSicherheitsgründen stets den Zündschlüssel abziehen. B080A01A-AST VERSTELLBARE SITZE B080B02A-AST VORDERSITZE Vordersitz-Einstellung
!WARNUNG:
Den Sitz niemals während des
Fahrens einstellen. Dies kann zum Verlust der Kontrolle über das Fahrzeug führen. Um den Sitz nach vorn oder nach hinten zu bewegen, den Entriegelungshebel nach oben ziehen.Auf diese Weise wird die Verriegelung zwischen Sitz und Gleitschiene aufgehoben, so daß dieser in diegewünschte Position vor- oder zurückbewegt werden kann. Befindet sich der Sitz in der gewünschtenPosition, den Hebel loslassen und den Sitz auf der Gleitschiene vor- oder zurückschieben, bis er in seinerPosition einrastet. Dann kann er nicht weiterbewegt werden.
B080B01O
!WARNUNG:
Um sicherzustellen, daß der Sitz fest eingerastet ist, versuchen, den Sitz vor- oder zurückzuschieben,ohne den Entriegelungshebel zu betätigen.

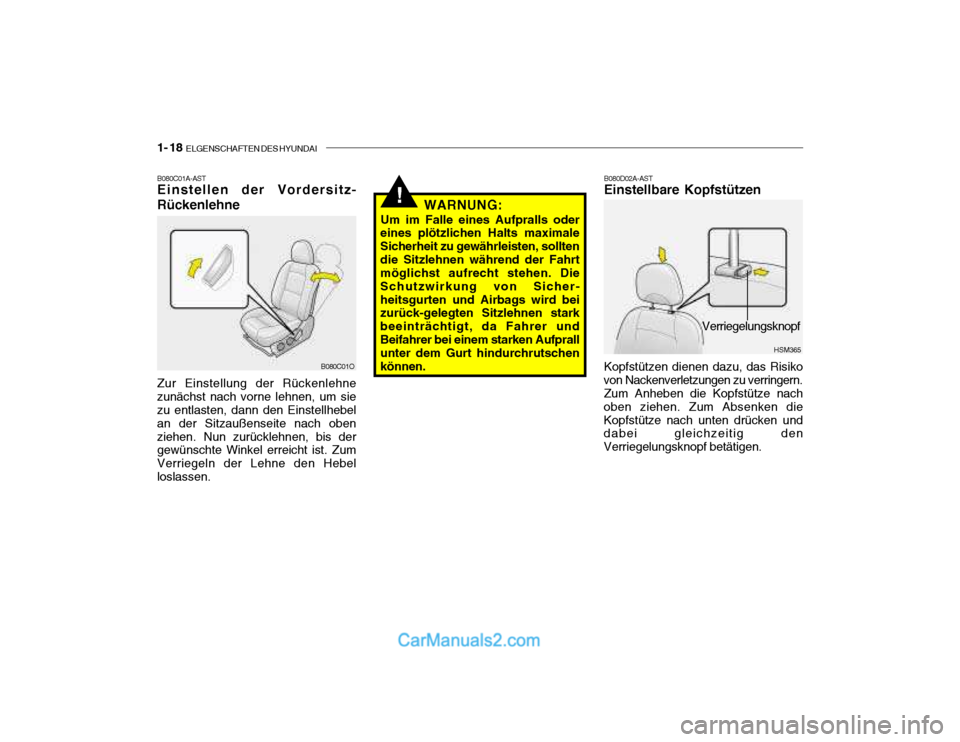

1- 18 ELGENSCHAFTEN DES HYUNDAI
HSM365
!
B080C01A-AST Einstellen der Vordersitz- Rückenlehne Zur Einstellung der Rückenlehne zunächst nach vorne lehnen, um sie zu entlasten, dann den Einstellhebel an der Sitzaußenseite nach obenziehen. Nun zurücklehnen, bis der gewünschte Winkel erreicht ist. Zum Verriegeln der Lehne den Hebelloslassen. WARNUNG:
Um im Falle eines Aufpralls oder
eines plötzlichen Halts maximaleSicherheit zu gewährleisten, solltendie Sitzlehnen während der Fahrt möglichst aufrecht stehen. Die Schutzwirkung von Sicher-heitsgurten und Airbags wird bei zurück-gelegten Sitzlehnen stark beeinträchtigt, da Fahrer undBeifahrer bei einem starken Aufprall unter dem Gurt hindurchrutschen können. B080D02A-AST Einstellbare Kopfstützen Kopfstützen dienen dazu, das Risiko
von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nach
oben ziehen. Zum Absenken die Kopfstütze nach unten drücken und dabei gleichzeitig den Verriegelungsknopf betätigen. Verriegelungsknopf
B080C01O

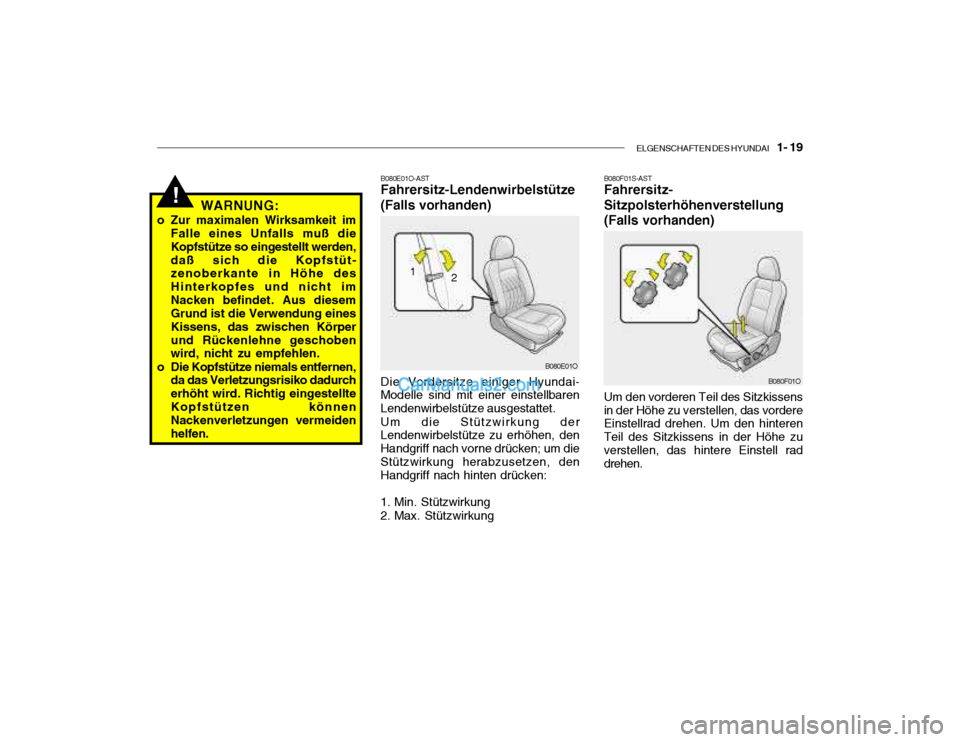

ELGENSCHAFTEN DES HYUNDAI 1- 19
!WARNUNG:
o Zur maximalen Wirksamkeit im Falle eines Unfalls muß die Kopfstütze so eingestellt werden,daß sich die Kopfstüt- zenoberkante in Höhe des Hinterkopfes und nicht imNacken befindet. Aus diesem Grund ist die Verwendung eines Kissens, das zwischen Körperund Rückenlehne geschoben wird, nicht zu empfehlen.
o Die Kopfstütze niemals entfernen, da das Verletzungsrisiko dadurch erhöht wird. Richtig eingestellteKopfstützen können Nackenverletzungen vermeiden helfen. B080E01O-AST Fahrersitz-Lendenwirbelstütze (Falls vorhanden) Die Vordersitze einiger Hyundai-
Modelle sind mit einer einstellbaren Lendenwirbelstütze ausgestattet.
Um die Stützwirkung der
Lendenwirbelstütze zu erhöhen, denHandgriff nach vorne drücken; um dieStützwirkung herabzusetzen, den Handgriff nach hinten drücken:
1. Min. Stützwirkung
2. Max. Stützwirkung B080F01S-AST Fahrersitz- Sitzpolsterhöhenverstellung(Falls vorhanden) Um den vorderen Teil des Sitzkissens in der Höhe zu verstellen, das vordere Einstellrad drehen. Um den hinteren Teil des Sitzkissens in der Höhe zuverstellen, das hintere Einstell rad drehen.
B080E01O
B080F01O
1
2

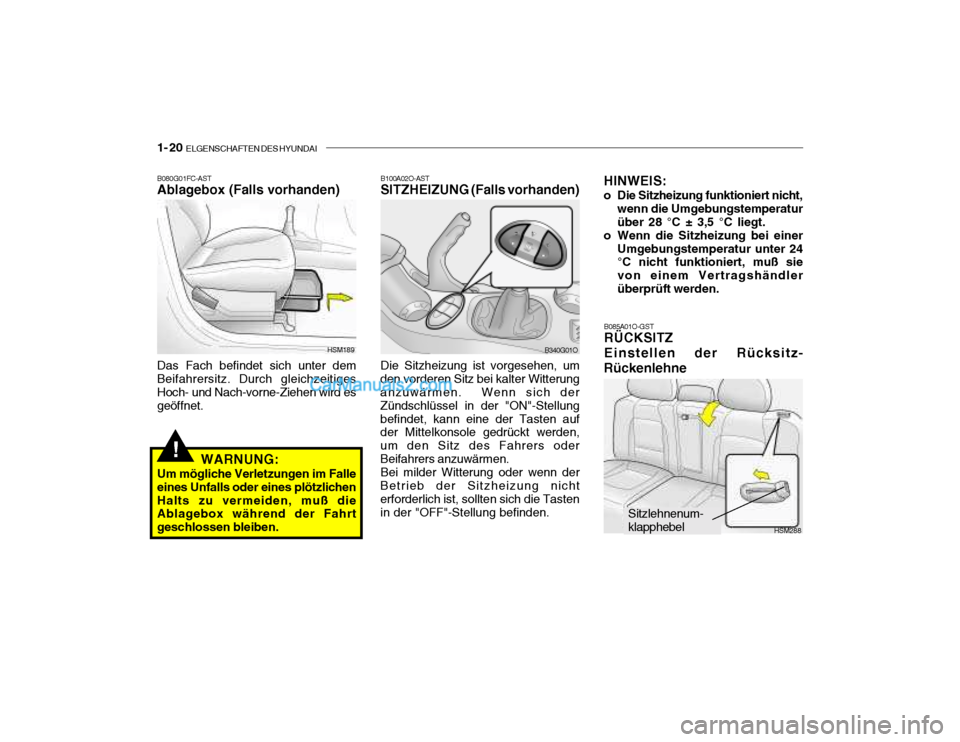

1- 20 ELGENSCHAFTEN DES HYUNDAI
!
B080G01FC-AST Ablagebox (Falls vorhanden) Das Fach befindet sich unter dem Beifahrersitz. Durch gleichzeitiges Hoch- und Nach-vorne-Ziehen wird es geöffnet.
WARNUNG:
Um mögliche Verletzungen im Falleeines Unfalls oder eines plötzlichenHalts zu vermeiden, muß die Ablagebox während der Fahrt geschlossen bleiben. B100A02O-AST SITZHEIZUNG (Falls vorhanden) Die Sitzheizung ist vorgesehen, um
den vorderen Sitz bei kalter Witterung anzuwärmen. Wenn sich der Zündschlüssel in der "ON"-Stellungbefindet, kann eine der Tasten auf der Mittelkonsole gedrückt werden, um den Sitz des Fahrers oderBeifahrers anzuwärmen.
Bei milder Witterung oder wenn der
Betrieb der Sitzheizung nicht erforderlich ist, sollten sich die Tasten in der "OFF"-Stellung befinden. HINWEIS:
o Die Sitzheizung funktioniert nicht,
wenn die Umgebungstemperatur über 28 °C ± 3,5 °C liegt.
o Wenn die Sitzheizung bei einer Umgebungstemperatur unter 24 °C nicht funktioniert, muß sie von einem Vertragshändlerüberprüft werden.
B085A01O-GST RÜCKSITZ Einstellen der Rücksitz-
Rückenlehne
HSM189B340G01O
HSM288
Sitzlehnenum- klapphebel

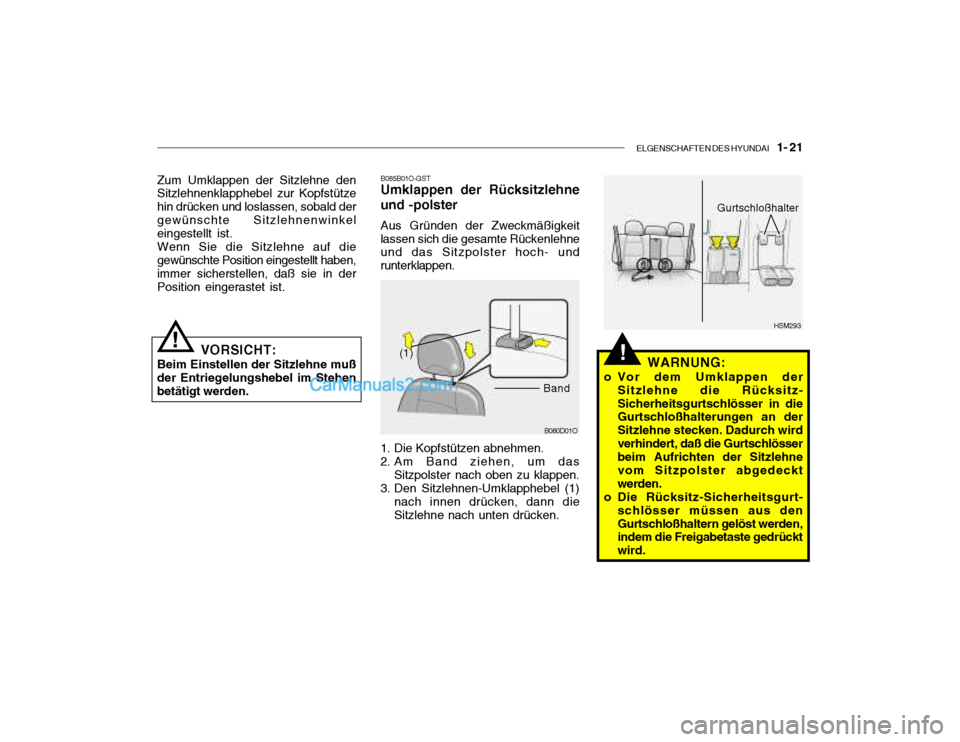

ELGENSCHAFTEN DES HYUNDAI 1- 21
HSM293
B080D01O
(1)
Band!
Zum Umklappen der Sitzlehne den Sitzlehnenklapphebel zur Kopfstütze hin drücken und loslassen, sobald dergewünschte Sitzlehnenwinkel eingestellt ist. Wenn Sie die Sitzlehne auf die gewünschte Position eingestellt haben, immer sicherstellen, daß sie in derPosition eingerastet ist.
VORSICHT:
Beim Einstellen der Sitzlehne mußder Entriegelungshebel im Stehenbetätigt werden.
! B085B01O-GST Umklappen der Rücksitzlehne
und -polster
Aus Gründen der Zweckmäßigkeit
lassen sich die gesamte Rückenlehneund das Sitzpolster hoch- und runterklappen.
1. Die Kopfstützen abnehmen.
2. Am Band ziehen, um das Sitzpolster nach oben zu klappen.
3. Den Sitzlehnen-Umklapphebel (1) nach innen drücken, dann dieSitzlehne nach unten drücken. WARNUNG:
o Vor dem Umklappen der Sitzlehne die Rücksitz-Sicherheitsgurtschlösser in die Gurtschloßhalterungen an der Sitzlehne stecken. Dadurch wirdverhindert, daß die Gurtschlösser beim Aufrichten der Sitzlehne vom Sitzpolster abgedecktwerden.
o Die Rücksitz-Sicherheitsgurt- schlösser müssen aus denGurtschloßhaltern gelöst werden, indem die Freigabetaste gedrückt wird. Gurtschloßhalter
