GJU01115
PROBLEMBEHEBUNG
UND
NOTFALLVERFAHREN
Problembehebung ....................................... 5-4
Störungssuchtabelle .................................. 5-4
Notfallverfahren ......................................... 5-12
Reinigung des Düseneinlasses und des
Flügelrads ................................................ 5-12
Überbrücken der Batterie ......................... 5-14
Abschleppen des Wasserfahrzeugs ........ 5-18
Untergegangenes Wasserfahrzeug ......... 5-20
SJU01115
IDENTIFICACIÓN DE
AV E RÍAS Y
PROCEDIMIENTOS DE
EMERGENCIA
Identificación de averías
............................ 5-7
Cuadro de identificación de averías ......... 5-7
Procedimientos de emergencia
............... 5-12
Limpieza de la admisión de chorro
y el rotor ................................................. 5-12
Puentear la batería .................................. 5-14
Remolque de la moto de agua ................ 5-18
Hundimiento de la moto de agua ........... 5-20
UF0W81A0.book Page 2 Wednesday, September 5, 2001 2:12 PM

5-1
F
FJU01116

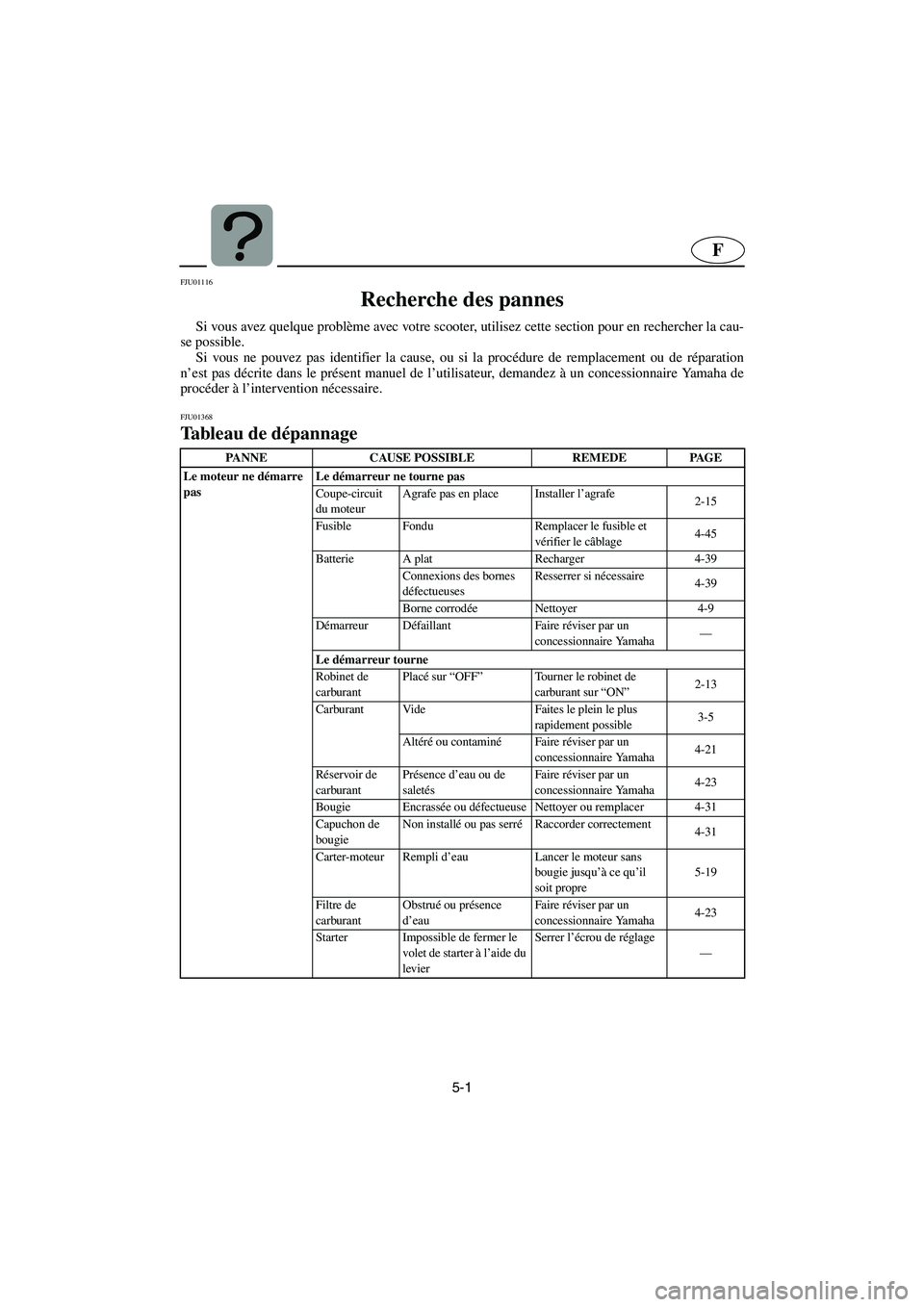

Recherche des pannes
Si vous avez quelque problème avec votre scooter, utilisez cette section pour en rechercher la cau-
se possible.
Si vous ne pouvez pas identifier la cause, ou si la procédure de remplacement ou de réparation
n’est pas décrite dans le présent manuel de l’utilisateur, demandez à un concessionnaire Yamaha de
procéder à l’intervention nécessaire.
FJU01368
Tableau de dépannage TBC-F0W7FPANNE CAUSE POSSIBLE REMEDE PAGE
Le moteur ne démarre
pasLe démarreur ne tourne pas
Coupe-circuit
du moteurAgrafe pas en place Installer l’agrafe
2-15
Fusible Fondu Remplacer le fusible et
vérifier le câblage4-45
Batterie A plat Recharger 4-39
Connexions des bornes
défectueusesResserrer si nécessaire
4-39
Borne corrodée Nettoyer 4-9
Démarreur Défaillant Faire réviser par un
concessionnaire Yamaha—
Le démarreur tourne
Robinet de
carburantPlacé sur “OFF”Tourner le robinet de
carburant sur “ON”2-13
Carburant Vide Faites le plein le plus
rapidement possible3-5
Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-21
Réservoir de
carburantPrésence d’eau ou de
saletésFaire réviser par un
concessionnaire Yamaha4-23
Bougie Encrassée ou défectueuse Nettoyer ou remplacer 4-31
Capuchon de
bougieNon installé ou pas serréRaccorder correctement
4-31
Carter-moteur Rempli d’eau Lancer le moteur sans
bougie jusqu’à ce qu’il
soit propre5-19
Filtre de
carburantObstrué ou présence
d’eauFaire réviser par un
concessionnaire Yamaha4-23
Starter Impossible de fermer le
volet de starter à l’aide du
levierSerrer l’écrou de réglage
—
UF0W81A0.book Page 1 Wednesday, September 5, 2001 2:12 PM

5-2
F
Le moteur tourne
irrégulièrement ou caleCarburant Vide Faites le plein le plus
rapidement possible3-5
Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-21
Starter Le levier est en position
ONLe ramener dans sa
position originale2-15
Filtre de
carburantObstrué ou présence
d’eauFaire réviser par un
concessionnaire Yamaha4-23
Réservoir de
carburantPrésence d’eau ou de
saletésFaire réviser par un
concessionnaire Yamaha4-23
Bougie Encrassée ou défectueuse Remplacer 4-31
Plage de température
incorrecteRemplacer
4-31
Ecartement des électrodes
incorrectRégler
4-31
Capuchon de
bougieDesserrés Raccorder correctement 4-31
Fissuré, déchiré ou
endommagéRemplacer
—
Câblage
électriqueConnexion lâche Resserrer ou raccorder
correctement—
Carburateur Réglage incorrect du
ralentiRégler le ralenti
4-43
ObstruéFaire réviser par un
concessionnaire Yamaha—
Témoin
d’avertissement ou
indicateur clignoteNiveau de
carburantVide Faites le plein le plus
rapidement possible3-5
Niveau d’huile
moteurVide Faire le plein
immédiatement3-7
Filtre à huile obstruéNettoyer 4-25
Surchauffe du
moteurEntrée de la tuyère
obstruéeNettoyer
5-11
Tension de
batterie
insuffisanteTension de batterie
insuffisanteCharger
4-39
Borne de la batterie mal
raccordéeRaccorder correctement
4-39 PANNE CAUSE POSSIBLE REMEDE PAGE
UF0W81A0.book Page 2 Wednesday, September 5, 2001 2:12 PM

5-3
F
Le scooter est lent ou
perd de la puissanceCavitation Entrée de la tuyère
obstruéeNettoyer
5-11
Turbine endommagée ou
uséeFaire réviser par un
concessionnaire Yamaha—
Surchauffe du
moteurEntrée de la tuyère
obstruéeNettoyer
5-11
Filtre de
carburantObstruéFaire réviser par un
concessionnaire Yamaha4-23
Bougie Encrassée ou défectueuse Remplacer 4-31
Plage de température
incorrecteRemplacer
4-31
Ecartement des électrodes
incorrectRégler
4-31
Capuchons de
bougieDesserrés Raccorder correctement
4-31
Câblage
électriqueConnexion lâche Resserrer ou raccorder
correctement—
Carburant Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-21
Fond de cale Eau dans le fond de cale Vidanger 3-15 PANNE CAUSE POSSIBLE REMEDE PAGE
UF0W81A0.book Page 3 Wednesday, September 5, 2001 2:12 PM

5-4
D
GJU01116
Problembehebung
Falls Sie irgendwelche Schwierigkeiten mit Ihrem Wasserfahrzeug haben, verwenden Sie diesen Ab-
schnitt, um nach der möglichen Ursache zu suchen.
Falls Sie die Ursache nicht finden können oder falls das Verfahren für Austausch oder Reparatur
nicht in diesem Eigentümer-/Benutzerhandbuch beschrieben ist, lassen Sie die notwendige Wartung
von einen Yamaha Vertragshändler durchführen.
GJU01368
Störungssuchtabelle
TBC-F0W7GPROBLEM MÖGLICHE URSACHE ABHILFE SEITE
Der Motor startet nicht Der Startermotor dreht sich nicht
Motor-
AbsperrschalterDie Sperrgabel ist nicht
eingeschobenDie Sperrgabel
einschieben2-16
Sicherung Durchgebrannt Die Sicherung ersetzen
und die Verkabelung
überprüfen4-46
Batterie Schwach Wieder aufladen 4-40
Schlechte
PolverbindungenBefestigen, wie nötig
4-40
Po l ko rr o d i e r t Säubern 4-10
Star termotor Fehlerhaft Von einem Yamaha
Ve r t r a g s händler war ten
lassen—
Startermotor dreht sich
Kraftstoffhahn Auf “OFF”gedreht Den Kraftstoffhahn auf
“ON” drehen2-14
Kraftstoff Leer Sobald wie möglich
nachtanken3-6
Schal oder verschmutzt Von einem Yamaha
Ve r t r a g s händler war ten
lassen4-22
Kraftstofftank Weist Wasser oder
Schmutz aufVon einem Yamaha
Ve r t r a g s händler war ten
lassen4-24
Zündkerze Schmutzig oder defekt Säubern oder ersetzen 4-32
ZündkerzenkappeNicht angeschlossen oder
loseRichtig anschließen
4-32
Kurbelgehäuse Mit Wasser angefüllt Den Motor ohne die
Zündkerze solange
anlassen bis das Wasser
abgelaufen ist5-20
Kraftstoffilter Verstopft oder Wasser hat
sich angesammeltVon einem Yamaha
Ve r t r a g s händler war ten
lassen4-24
Choke Das Chokeventil kann
durch Hebelbedienung
nicht fest geschlossen
werden Die Stellmutter des
Chokeknopfs festziehen
—
UF0W81A0.book Page 4 Wednesday, September 5, 2001 2:12 PM

5-5
D
Motor läuft
unregelmäßig oder
würgt abKraftstoff Leer Sobald wie möglich
nachtanken3-6
Schal oder verschmutzt Von einem Yamaha
Ve r t r a g s händler war ten
lassen4-22
Choke Der Hebel hat sich auf
“AN” gestelltIn die ursprüngliche
Position zurückstellen 2-16
Kraftstoffilter Verstopft oder Wasser hat
sich angesammeltVon einem Yamaha
Ve r t r a g s händler war ten
lassen4-24
Kraftstofftank Weist Wasser oder
Schmutz aufVon einem Yamaha
Ve r t r a g s händler war ten
lassen4-24
Zündkerze Schmutzig oder defekt Ersetzen 4-32
Falscher Wärmebereich Ersetzen 4-32
Abstand inkorrekt Einstellen 4-32
ZündkerzenkappeLose Richtig anschließen 4-32
Gebrochen, gerissen oder
beschädigtErsetzen
—
Elektrische
VerkabelungLose Verbindung Festziehen oder richtig
anschließen—
Vergaser Inkorrekte
LeerlaufeinstellungLeerlauf einstellen
4-44
Verstopft Von einem Yamaha
Ve r t r a g s händler war ten
lassen—
Warnleuchte oder
Warnanzeiger blinkenKraftstoffstand Leer Sobald wie möglich
nachtanken3-6
Motorölstand Leer Unverzüglich auffüllen 3-8
Ölfilter verstopft Säubern 4-26
Motor überhitzt Düseneinlaß verstopft Säubern 5-12
Batteriespannung
niedrigBatteriespannung niedrig Aufladen 4-40
Batteriepol falsch
angeschlossenRichtig anschließen
4-40 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF0W81A0.book Page 5 Wednesday, September 5, 2001 2:12 PM

5-6
D
Wasserfahrzeug
langsam oder verliert an
LeistungHohlraumbildung Düseneinlaß verstopft Säubern 5-12
Flügelrad beschädigt oder
abgenutztVon einem Yamaha
Ve r t r a g s händler war ten
lassen—
Motor überhitzt Düseneinlaß verstopft Säubern 5-12
Kraftstoffilter Verstopft Von einem Yamaha
Ve r t r a g s händler war ten
lassen4-24
Zündkerze Schmutzig oder defekt Ersetzen 4-32
Falscher Wärmebereich Ersetzen 4-32
Abstand inkorrekt Einstellen 4-32
ZündkerzenkappenLose Richtig anschließen 4-32
Elektrische
VerkabelungLose Verbindung Festziehen oder richtig
anschließen—
Kraftstoff Schal oder verschmutzt Von einem Yamaha
Ve r t r a g s händler war ten
lassen4-22
Bilge Wasser in der Bilge Ablassen 3-16 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF0W81A0.book Page 6 Wednesday, September 5, 2001 2:12 PM

5-7
ES
SJU01116
Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no consigue hallar la causa o si el procedimiento de sustitución o reparación no está descrito en
este manual del propietario/piloto, hágala reparar en un concesionario Yamaha.
SJU01368
Cuadro de identificación de averías TBC-F0W7SPROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
El motor no arranca El motor de arranque no gira
Interruptor de
paro de
emergencia del
motorLa pinza no está colocada Colocar la pinza
2-16
Fusible Fundido Cambiar el fusible y
comprobar el cableado4-46
Batería Descargada Cargarla 4-40
Terminales flojos Apretarlos según sea
necesario4-40
Terminal corroído Limpiarla 4-10
Motor de
arranqueAveriado Hacerlo reparar en un
concesionario Yamaha—
El motor de arranque gira
Llave de paso de
combustibleEn posición “OFF”Situar la llave de paso de
combustible en posición
“ON”2-14
Combustible Agotado Repostar lo antes posible 3-6
Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Depósito de
combustiblePresencia de agua o
suciedadHacerlo reparar en un
concesionario Yamaha4-24
Bujía Sucia o defectuosa Limpiarla o cambiarla 4-32
Tapa de bujía No conectada o floja Conectarlas correctamente 4-32
Cárter Lleno de agua Hacer girar el motor sin
las bujías hasta que se
limpie5-20
Filtro de
combustibleObstruido o lleno de agua Hacerlo reparar en un
concesionario Yamaha4-24
Estárter La válvula del estárter no
se cierra al accionar la
palancaApretar la tuerca de ajuste
de la perilla del estárter—
