2001 YAMAHA YZ426F Betriebsanleitungen (in German)

–+ELEC
6. Einstellen:
lTPS-Spulenwiderstand bei Leerlauf
7. Festziehen:
lSchraube (TPS) 1
8. Einbauen:
lTPS-Steckverbindung Einstellung
Den Winkel des TPS 1 einstellen, um den
errechneten Widerstand zu erzielen
(Beispiel: 650–750 W).
Prüfgerätkabel (+) ® Gelbes Kabel 2
Prüfgerätkabel (–) ® Schwarzes Kabel 3
PRÜFEN DER TPS-EINGANGSSPANNUNG
1. Die TPS-Steckverbindung trennen.
2. Den Motor starten.
3. Prüfen:
lTPS-Eingangsspannung
Außerhalb des Sollwerts ® Die CDI-
Einheit austauschen.
Prüfgerätkabel (+) ® Blaues Kabel 1
Prüfgerätkabel (–) ® Schwarzes Kabel 2
TPS-Eingangs-
spannung Prüfgerätein-
stellung
4–6 V DCV-20
6. Régler:
lRésistance de la bobine de TPS à la vitesse
de ralenti
7. Serrer:
lVis (TPS) 1
8. Installer:
lCoupleur TPS Ordre de réglage:
Régler l’angle du TPS 1 pour obtenir la résis-
tance (exemple: 650 à 750 W).
Fil de l’appareil de contrôle (+) ®
Fil jaune 2
Fil de l’appareil de contrôle (–) ® Fil noir 3
CONTROLE DE LA TENSION D’ENTREE
DU TPS
1. Débrancher le coupleur de TPS.
2. Démarrer le moteur.
3. Contrôler:
lTension d’entrée du TPS
Hors spécifications ® Remplacer le bloc
CDI.
Fil de l’appareil de contrôle (+) ® Fil bleu 1
Fil de l’appareil de contrôle (–) ® Fil noir 2
Tension d’entrée
du TPS Position du sélec-
teur de l’appareil
de contrôle
4 à 6 V DCV-20
SYSTEME TPS (CAPTEUR DU PAPILLON D’ACCELERATION)
TPS-SYSTEM (DROSSELKLAPPEN-POSITIONSSENSOR)
6 - 10

7 - 1
TUN
EC700000
TUNING
EC710000
ENGINE
Carburetor setting
lThe air/fuel mixture will vary depending on
atmospheric conditions. Therefore, it is nec-
essary to take into consideration the air pres-
sure, ambient temperature, humidity, etc.,
when adjusting the carburetor.
lPerform a test run to check for proper engine
performance (e.g., throttle response) and
spark plug(-s) discoloration or fouling. Use
these readings to determine the best possi-
ble carburetor setting.
NOTE:
It is recommended to keep a record of all car-
buretor settings and external conditions (e.g.,
atmospheric conditions, track/surface condi-
tions, lap times) to make future carburetor set-
ting easier.
WARNING
lThe carburetor is a part of the fuel line.
Therefore, be sure to install it in a well-
ventilated area, away from flammable
objects and any sources of fire.
lNever look into the carburetor intake.
Flames may shoot out from the pipe if the
engine backfires while it is being started.
Gasoline may be discharged from the
accelerator pump nozzle when the carbu-
retor has been removed.
SETTING






7

TUN

ABSTIMMUNG
MOTOR
Vergaser einstellen
l
Das Luft/Kraftstoffgemisch variiert mit den
atmosphärischen Bedingungen. Daher muß
die Einstellung des Vergasers in Abhängig-
keit von Luftdruck, Feuchtigkeit und Tempe-
ratur vorgenommen werden.
l
Führen Sie eine Probefahrt durch, um die
ordnungsgemäße Motorleistung (Ansprech-
verhalten des Motors) zu überprüfen sowie
die Verfärbung der Zündkerze bzw. die Abla-
gerungen darauf zu kontrollieren. Wählen
Sie unter Beachtung dieser Punkte die best-
möglichen Vergasereinstellungen aus.
HINWEIS:

Es wird empfohlen, die Vergasereinstellungen
und Werte wie atmosphärische Bedingungen,
Zustand der Strecke, Rundenzeiten usw.
schriftlich festzuhalten, um zukünftige Verga-
sereinstellungen zu erleichtern.
WARNUNG

l
Der Vergaser ist Bestandteil der Kraft-
stoffanlage. Er muß daher in einer gut be-
lüfteten Umgebung montiert werden, in
sicherer Entfernung von brennbaren Stof-
fen und jeglichen Feuerquellen.
l
Schauen Sie niemals in den Vergaserein-
laß. Es können Flammen herausschießen,
falls der Motor beim Anlassen zurück-
schlägt. Kraftstoff kann aus der Be-
schleunigungspumpe entweichen, wenn
der Vergaser demontiert wurde.
REGLAGE
EINSTELLUNG
MISES AU POINT
MOTEUR
Réglage de carburateur
l
La qualité de l’émulsion air/essence dépend des
conditions atmosphériques. C’est pourquoi il est
nécessaire de régler le carburateur en fonction de
la pression atmosphérique, de la température, de
l’humidité, etc.
l
Effectuer un test de conduite afin de contrôler les
performances du moteur (p. ex. la réponse à
l’accélération) et l’état de la bougie (décoloration
ou encrassement). Régler ensuite le carburateur
au vu des résultats obtenus.
N.B.:

Afin de faciliter les réglages de carburateur ulté-
rieurs, il est utile de conserver toutes les données,
c.-à.-d. les réglages correspondant aux diverses
conditions atmosphériques, conditions du terrain,
les temps, etc.
AVERTISSEMENT

l
Le carburateur fait partie du circuit de carbu-
rant. Il est donc important d’effectuer tout
travail sur le carburateur dans un endroit bien
aéré et à une distance sûre d’objets inflamma-
bles ou d’une source de flammes.
l
Ne jamais regarder à l’intérieur de l’admis-
sion d’un carburateur. Des flammes risquent
de s’échapper du tuyau en cas de ratés lors de
la mise en marche du moteur. De l’essence
pourrait s’écouler du gicleur de la pompe
d’accélérateur lorsque le carburateur est
déposé.
7 - 1






7

7 - 2
TUN
CAUTION:
lThe carburetor is extremely sensitive to
foreign matter (dirt, sand, water, etc.).
During installation, do not allow foreign
matter to get into the carburetor.
lAlways handle the carburetor and its
components carefully. Even slight
scratches, bends or damage to carbure-
tor parts may prevent the carburetor from
functioning correctly. Carefully perform
all servicing with the appropriate tools
and without applying excessive force.
lWhen the engine is stopped or when
riding at no load, do not open and close
the throttle unnecessarily. Otherwise, too
much fuel may be discharged, starting
may become difficult or the engine may
not run well.
lAfter installing the carburetor, check that
the throttle operates correctly and opens
and closes smoothly.
Atmospheric conditions and carburetor
settings
The air density (i.e., concentration of oxygen
in the air) determines the richness or lean-
ness of the air/fuel mixture. Therefore, refer
to the above table for mixture settings.
That is:
lHigher temperature expands the air with its
resultant reduced density.
lHigher humidity reduces the amount of oxy-
gen in the air by so much of the water vapor
in the same air.
lLower atmospheric pressure (at a high alti-
tude) reduces the density of the air.
Air temp. HumidityAir
pressure
(altitude)Mixture Setting
High High Low (high) Richer Leaner
Low Low High (low) Leaner Richer
SETTING

TUN
ACHTUNG:

l
Der Vergaser ist extrem empfindlich ge-
gen Fremdkörper (Schmutz, Sand, Was-
ser usw.). Darauf achten, daß bei der
Montage keine Fremdkörper in den Ver-
gaser gelangen.
l
Mit dem Vergaser und seinen Bauteilen
immer vorsichtig umgehen. Selbst leichte
Kratzer, Krümmungen oder Beschädigun-
gen an Vergaserteilen können zu Fehl-
funktion des Vergasers führen. Alle War-
tungsarbeiten mit geeignetem Werkzeug
und ohne übermäßigen Krafteinsatz
durchführen.
l
Wenn der Motor steht oder ohne Last
dreht, den Gasdrehgriff nicht unnötig öff-
nen und schließen. Andernfalls wird zu-
viel Kraftstoff geliefert, was das Anlassen
erschwert oder den Motorlauf beeinträch-
tigt.
l
Nach der Montage des Vergasers prüfen,
ob die Drosselklappe korrekt arbeitet und
leichtgängig öffnet und schließt.
Atmosphärische Bedingungen und Einstel-
lungen
Von der Luftdichte (die Sauerstoffkonzentra-
tion in der Luft) hängt ab, ob das Luft-Kraft-
stoff-Gemisch fett oder mager ist. Beachten
Sie daher die obenstehende Tabelle mit den
Gemischeinstellungen.
Das heißt:
l
Eine höhere Temperatur führt zu einer Aus-
dehnung der Luft und damit zu einer geringe-
ren Dichte.
l
Eine höhere Luftfeuchtigkeit reduziert den
Sauerstoffgehalt der Luft, je mehr Wasser-
dampf die Luft enthält.
l
Ein niedrigerer atmosphärischer Druck (in
großer Höhe) reduziert die Dichte der Luft.
Luft-
temp.Feuchtig-
keitLuftdruck
(Höhe)GemischEinstel-
lung
Hoch HochNiedrig
(hoch)Fetter Magerer
Niedrig NiedrigHoch
(niedrig)Magerer Fetter
REGLAGE
EINSTELLUNG
ATTENTION:

l
Le carburateur est extrêmement sensible à
toute pénétration de crasses, sable, eau, etc.
Bien veiller, lors de tout travail sur le carbura-
teur, d’empêcher toute pénétration d’objets
quelconques.
l
Toujours manipuler le carburateur et ses
organes avec le plus grand soin. Même de légè-
res griffes, déformations ou petits endomma-
gements peuvent empêcher son bon
fonctionnement. Effectuer soigneusement tous
les entretiens avec les outils appropriés et sans
recourir à une force excessive.
l
Ne pas actionner sans raison la poignée des
gaz lorsque le moteur est coupé ou lorsqu’il
tourne à vide. En effet, cela provoquerait un
apport excédentaire en essence, rendant diffi-
cile la mise en marche du moteur ou entraî-
nant son mauvais fonctionnement.
l
Après la remise en place du carburateur,
s’assurer que la poignée des gaz fonctionne
correctement.
Conditions atmosphériques et réglages de car-
burateur
La densité de l’air, c.-à-d. la concentration d’oxy-
gène dans l’air, détermine la richesse ou la pau-
vreté de l’émulsion air/essence. Il convient dès
lors de se conformer au tableau ci-dessus.
La densité de l’air varie en fonction des trois fac-
teurs suivants:
l
La température de l’air: la densité de l’air dimi-
nue au fur et à mesure que l’air se dilate sous les
températures élevées.
l
Le taux d’humidité de l’air: le taux d’oxygène
diminue au fur et à mesure que le taux d’humidité
augmente.
l
Pression atmosphérique (altitude): la densité
diminue au fur et à mesure que la pression atmos-
phérique descend (altitude élevée).
Température HumiditéPression
atmosphérique(altitude)Emulsion Réglage
Haute HauteBasse
(haute)Plus riche Plus pauvre
Basse BasseHaute
(basse)Plus pauvre Plus riche

7 - 2

7 - 3
TUNSETTING

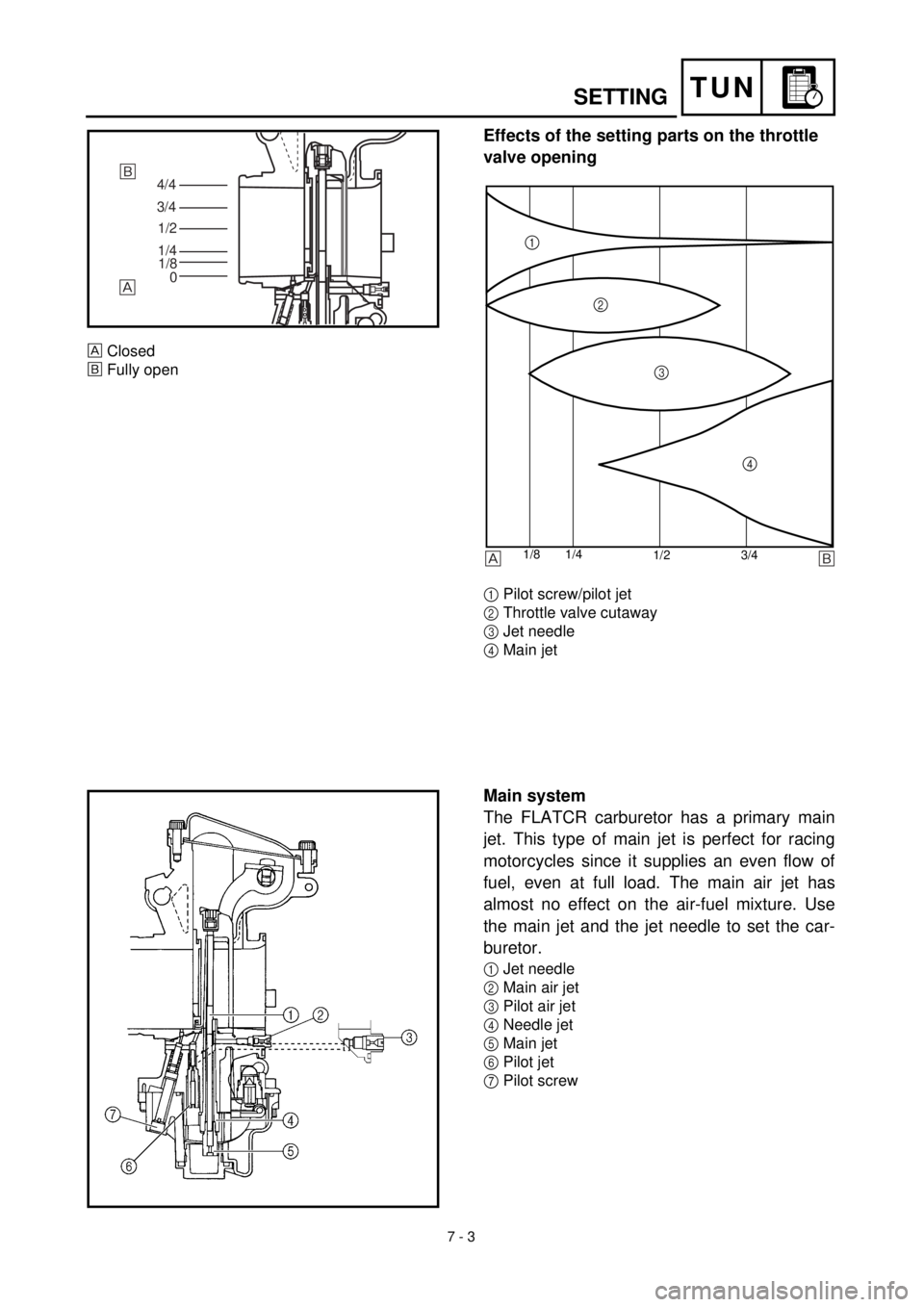

Effects of the setting parts on the throttle
valve opening
1Pilot screw/pilot jet
2Throttle valve cutaway
3Jet needle
4Main jet
4/4
3/4
1/2
1/4
1/8
0õ

Closed
õFully open
1/2 3/4 1/4 1/8
1
2
3
4
õ
Main system
The FLATCR carburetor has a primary main
jet. This type of main jet is perfect for racing
motorcycles since it supplies an even flow of
fuel, even at full load. The main air jet has
almost no effect on the air-fuel mixture. Use
the main jet and the jet needle to set the car-
buretor.
1Jet needle
2Main air jet
3Pilot air jet
4Needle jet
5Main jet
6Pilot jet
7Pilot screw

TUN

REGLAGE
EINSTELLUNG
Wirkung der Einstellteile in Bezug auf die
Öffnung der Drosselklappe

Geschlossen
õ
Vollständig geöffnet
1
Leerlauf-Regulierschraube/Leerlaufdüse
2
Drosselklappen-Ausschnitt
3
Düsennadel
4
Hauptdüse
Hauptsystem
Der FLATCR-Vergaser verfügt über eine Pri-
märhauptdüse. Diese Hauptdüsenart eignet
sich ausgezeichnet für Rennmotorräder, da
sie einen gleichmäßigen Kraftstofffluß gewähr-
leistet, selbst bei Vollast. Die Hauptluftdüse
hat so gut wie keinen Effekt auf das Luft-Kraft-
stoff-Gemisch. Der Vergaser kann mit der
Hauptdüse und der Düsennadel eingestellt
werden.
1
Düsennadel
2
Hauptluftdüse
3
Leerlaufluftdüse
4
Nadeldüse
5
Hauptdüse
6
Leerlaufdüse
7
Leerlauf-Regulierschraube
Effets des réglages sur l’ouverture du boisseau

Fermé
õ
Complètement ouvert
1
Vis de ralenti/gicleur de ralenti
2
Echancrure de papillon des gaz
3
Aiguille
4
Gicleur principal
Circuit principal
Le carburateur FLATCR est équipé d’un gicleur
principal primaire. Ce type de gicleur principal
convient parfaitement au motos de course dans la
mesure où il uniformise le débit d’essence, même à
plein rendement. Le gicleur d’air principal n’a
presqu’aucun effet sur l’émulsion air/essence.
Régler le carburateur en adaptant le gicleur princi-
pal et l’aiguille aux conditions générales.
1
Aiguille
2
Gicleur d’air principal
3
Gicleur d’air de ralenti
4
Puits d’aiguille
5
Gicleur principal
6
Gicleur de ralenti
7
Vis de ralenti
7 - 3

7 - 4
TUNSETTING
Pilot system
The FLATCR carburetor is manufactured with
a pilot screw. The pilot screw adjustment
ranges from fully closed throttle to 1/4 open
throttle.
Main jet adjustment
The richness of the air-fuel mixture at full throt-
tle can be set by changing the main jet 1.
If the air-fuel mixture is too rich or too lean, the
engine power will drop, resulting in poor accel-
eration.
Effects of changing the main jet (reference)
IdleõFully open
Standard main jet #162
1/4 1/2 3/4
+10%
#162
–10%
#172
#152
õ
