5 - 39
CHAS
FOURCHE AVANT
TELESKOPGABEL
4. Festziehen:
lKlemmschraube (obere Gabelbrücke) 1
lKlemmschraube (untere Gabelbrükke)
2
ACHTUNG:
Die untere Gabelbrücke vorschriftsmäßig
festziehen. Nicht zu fest anziehen, um den
Betrieb der Teleskopgabel nicht zu beein-
trächtigen.
5. Montieren:
lBremsschlauch-Halterung 1
lBremssattel 2
lSchraube (Bremssattel) 3
HINWEIS:
Den Ausschnitt a in der Bremsschlauch-Hal-
terung auf die Nase b der Teleskopgabel aus-
richten und Bremsleitung einklemmen.
6. Montieren:
lBremsschlauch-Halterung 1
lSchrauben (Halterung) 2
lProtektor 3
lSchrauben (Protektor) 4
HINWEIS:
Vor dem Festziehen dieser Schraube (Halte-
rung) den Bremsschlauch 5 am Gabelbein-
Vorsprung a vorbei und durch die Nut b füh-
ren, so daß dieser die Achsmutter nicht be-
rührt.
T R..23 Nm (2,3 m · kg)
T R..20 Nm (2,0 m · kg)
T R..23 Nm (2,3 m · kg)
T R..10 Nm (1,0 m · kg)
T R..10 Nm (1,0 m · kg)
7. Einstellen:
lZugstufendämpfung
HINWEIS:
Den Einstellmechanismus 1 bis zum An-
schlag hineindrehen und dann in die Aus-
gangsposition bringen. 4. Serrer:
lBoulon de bridage (té de fourche supérieur) 1
lBoulon de bridage (té de fourche inférieur) 2
ATTENTION:
Serrer le té de fourche inférieur au couple spéci-
fié. Si la fourche est serrée trop fort, cela peut
entraîner son mauvais fonctionnement.
5. Monter:
lSupport de tuyau de frein 1
lEtrier 2
lBoulon (étrier) 3
N.B.:
Aligner l’encoche du support de tuyau de frein a
sur la saillie b de la fourche avant et fixer le tuyau
de frein.
6. Monter:
lSupport de tuyau de frein 1
lBoulon (support de tuyau de frein) 2
lProtecteur 3
lBoulon (protection) 4
N.B.:
Lors de l’installation du support de tuyau de frein,
faire passer le tuyau de frein 5 à l’avant du bos-
sage d’essieu a, puis l’insérer dans la cannelure de
tuyau b afin que le tuyau de frein ne touche pas
l’écrou (axe de roue).
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Régler:
lForce d’amortissement de détente
N.B.:
Tourner en serrant à la main le dispositif de réglage
de la force d’amortissement 1 puis régler à la posi-
tion de réglage d’origine.

5 - 40
CHAS

EC5B0000
HANDLEBAR
Extent of removal:
1
Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
HANDLEBAR REMOVAL
Number plate Remove the clamp portion only.
1 Decompression cable 1 Disconnect at the lever side.
2 Decompression lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1
5 “ENGINE STOP” button 1
6 Master cylinder 1 Refer to “REMOVAL POINTS”.
7 Throttle cable cap 1
8 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
9 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
10 Grip (right) 1 Refer to “REMOVAL POINTS”.
11 Tube guide 1
12 Collar 1
13 Grip (left) 1 Refer to “REMOVAL POINTS”.
14 Handlebar holder (upper) 2
15 Handlebar 1
1

HANDLEBAR

5 - 40
CHAS
LENKER
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung den Aus-
bauLENKER DEMONTIEREN
Nummernschild Nur die Befestigung demontieren.
1 Dekompressionszug 1 Hebelseitig demontieren.
2 Dekompressionshebel-Halterung 1
3 Kupplungszug 1 Hebelseitig demontieren.
4 Kupplungshebel-Halterung 1
5 Motorstoppschalter “ENGINE
STOP”1
6 Hauptbremszylinder 1 Siehe unter “AUSBAU”.
7 Gasseilzugkappe 1
8 Gaszug 2 1 Gasdrehgriffseitig demontieren.
9 Gaszug 1 1 Gasdrehgriffseitig demontieren.
10 Gasdrehgriff 1 Siehe unter “AUSBAU”.
11 Führungsrohr 1
12 Hülse 1
13 Lenkergriff (links) 1 Siehe unter “AUSBAU”.
14 Lenkerhalterung (oben) 2
15 Lenker 1
1
GUIDON
LENKER
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce Qté Remarques
Préparation pour la
déposeDEPOSE DU GUIDON
Plaque de numéro Enlever seulement la partie fixée au guidon.
1 Câble de décompression 1 Déconnecter du côté levier.
2 Support du levier de décompression 1
3 Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1
5 Bouton d’arrêt du moteur “ENGINE
STOP”1
6 Maître-cylindre 1 Se reporter à “POINTS DE DEPOSE”.
7 Capuchon de câble d’accélérateur 1
8 Câble d’accélérateur 2 (serré) 1 Déconnecter du côté accélérateur.
9 Câble d’accélérateur 1 (tiré) 1 Déconnecter du côté accélérateur.
10 Poignée (droite) 1 Se reporter à “POINTS DE DEPOSE”.
11 Guide de tube 1
12 Collerette 1
13 Poignée (gauche) 1 Se reporter à “POINTS DE DEPOSE”.
14 Support de guidon (supérieur) 2
15 Guidon 1
1

5 - 41
CHAS
EC5B3000
REMOVAL POINTS
EC5B3100
Master cylinder
1. Remove:
lMaster cylinder bracket 1
lMaster cylinder 2
ACHTUNG:CAUTION:
lDo not let the master cylinder hang on the
brake hose.
lKeep the master cylinder cap side hori-
zontal to prevent air from coming in.
EC5B3200
Grip
1. Remove:
lGrip 1
NOTE:
Blow in air between the handlebar or tube
guide and the grip. Then remove the grip
which has become loose.
EC5B4000
INSPECTION
EC5B4100
Handlebar
1. Inspect:
lHandlebar 1
Bends/cracks/damage ® Replace.
WARNING
Do not attempt to straighten a bent handle-
bar as this may dangerously weaken the
handlebar.
HANDLEBAR

5 - 41
CHAS

AUSBAU
Hauptbremszylinder
1. Demontieren:
l
Hauptbremszylinder-Halterung
1

l
Hauptbremszylinder
2

ACHTUNG:

l
Den Hauptbremszylinder nicht am Brems-
schlauch hängen lassen.
l
Den Behälterdeckel waagrecht halten, da-
mit keine Luft eindringt.
Lenkergriffe
1. Demontieren:
l
Lenkergriffe
1

HINWEIS:

Die Lenkergriffe mit Druckluft lockern, dann
abziehen.
PRÜFUNG
Lenker
1. Kontrollieren:
l
Lenker
1

Verbiegung/Rißbildung/Beschädigung
®
Erneuern.
WARNUNG

Niemals versuchen, einen verbogenen Len-
ker zu richten, da dadurch seine Stabilität
verloren geht.
GUIDON
LENKER
POINTS DE DEPOSE
Maître-cylindre
1. Déposer:
l
Demi-palier de fixation de maître-cylindre
1

l
Maître-cylindre
2

ATTENTION:

l
Ne pas laisser pendre le maître-cylindre sur le
tuyau de frein.
l
Maintenir le côté du capuchon de maître-
cylindre à l’horizontale pour empêcher toute
pénétration d’air.
Poignée
1. Déposer:
l
Poignée
1

N.B.:

Souffler de l’air entre le guidon ou le guide de tube
et la poignée. Enlever ensuite la poignée quand elle
a du jeu.
CONTROLE
Guidon
1. Contrôler:
l
Guidon
1

Déformée/craquelures/endommagement
®
Changer.
AVERTISSEMENT

Ne pas tenter de redresser un guidon déformé,
car cela l’affaiblirait dangereusement.

5 - 42
CHASHANDLEBAR
EC5B5000

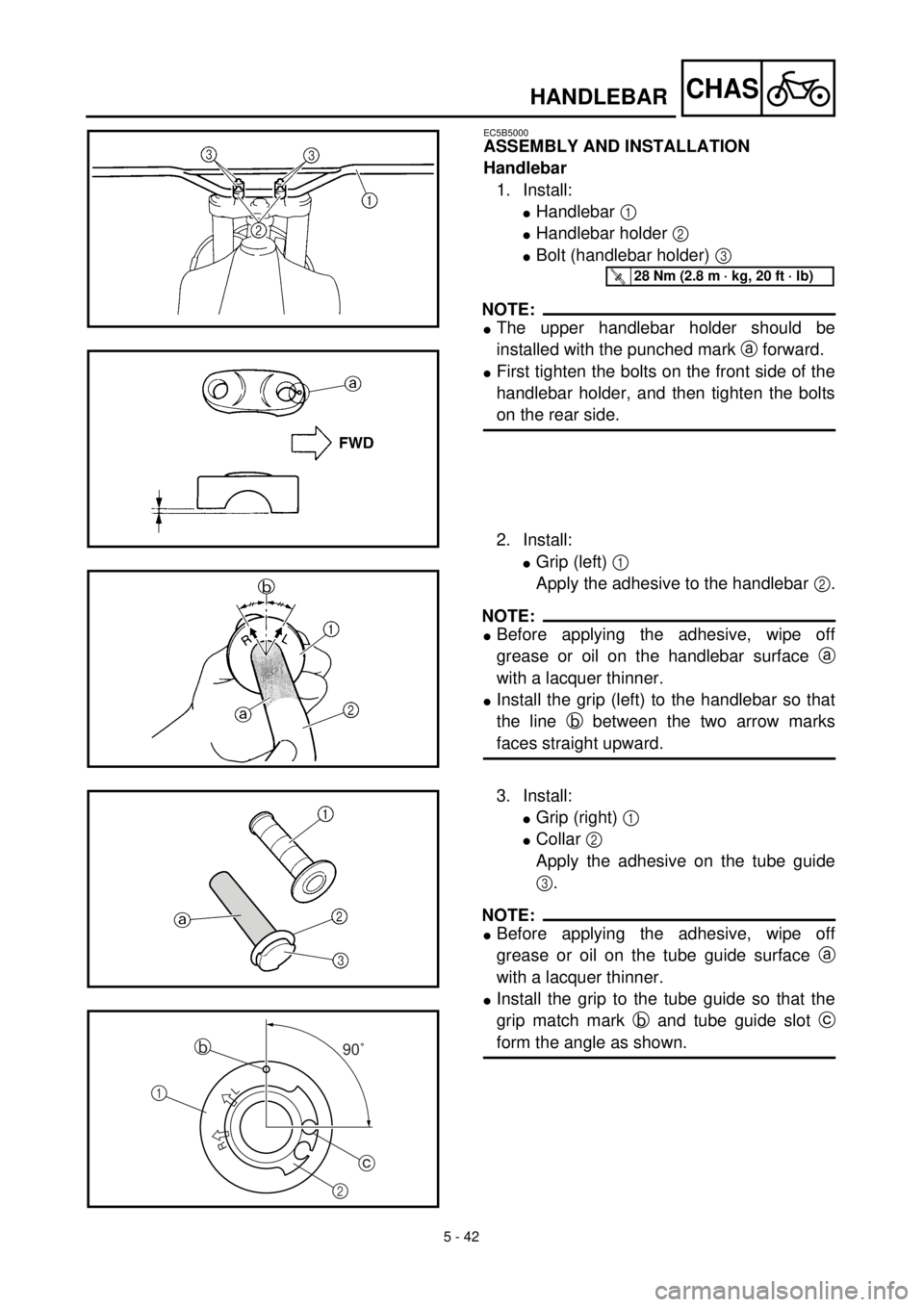

ASSEMBLY AND INSTALLATION
Handlebar
1. Install:
lHandlebar 1
lHandlebar holder 2
lBolt (handlebar holder) 3
NOTE:
lThe upper handlebar holder should be
installed with the punched mark a forward.
lFirst tighten the bolts on the front side of the
handlebar holder, and then tighten the bolts
on the rear side.
2. Install:
lGrip (left) 1
Apply the adhesive to the handlebar 2.
NOTE:
lBefore applying the adhesive, wipe off
grease or oil on the handlebar surface a
with a lacquer thinner.
lInstall the grip (left) to the handlebar so that
the line b between the two arrow marks
faces straight upward.
T R..28 Nm (2.8 m · kg, 20 ft · lb)
3. Install:
lGrip (right) 1
lCollar 2
Apply the adhesive on the tube guide
3.
NOTE:
lBefore applying the adhesive, wipe off
grease or oil on the tube guide surface a
with a lacquer thinner.
lInstall the grip to the tube guide so that the
grip match mark b and tube guide slot c
form the angle as shown.
R
L
90˚
2 1b
c

5 - 42
CHAS

GUIDON
LENKER
ZUSAMMENBAU UND MONTAGE
Lenker
1. Montieren:
l
Lenker
1

l
Lenkerhalterung
2

l
Schraube (Lenkerhalterung)
3

HINWEIS:

l
Der obere Lenkerhalterung mit nach vorne
weisender Stanzmarkierung
a
einbauen.
l
Zuerst die vorderen, dann die hinteren Len-
kerhalterungs-Schrauben festziehen.
2. Montieren:
l
Lenkergriff (links)
1

Gummiklebstoff auf das Lenkerende
2
auftragen.
HINWEIS:

l
Vor dem Auftragen des Klebstoffs Fett und
Öl mit Lackverdünner vom Lenkerrohr
a
entfernen.
l
Den Lenkergriff (links) so am Lenker montie-
ren, daß die Linie
b
zwischen den beiden
Pfeilmarkierungen nach oben weist.
T R..28 Nm (2,8 m · kg)

3. Montieren:
l
Gasdrehgriff
1

l
Hülse
2
Gummiklebstoff auf das Führungsrohr
3
auftragen.
HINWEIS:

l
Vor dem Auftragen des Klebstoffs Fett und
Öl mit Lackverdünner vom Lenkerrohr
a
entfernen.
l
Die Markierung
b
am Griff muß sich im vor-
geschriebenen Winkel zur Aussparung
c
im
Führungsrohr befinden.
REMONTAGE ET MONTAGE
Guidon
1. Monter:
l
Guidon
1

l
Support de guidon
2

l
Boulon (support de guidon)
3
N.B.:
lLe support supérieur de guidon doit être monté
avec son poinçon a à l’avant.
lSerrer d’abord les boulons du côté avant du sup-
port de guidon puis serrer les boulons du côté
arrière.
2. Monter:
lPoignée (gauche) 1
Appliquer un agent adhésif sur le guidon 2.
N.B.:
lAvant d’appliquer l’adhésif, essuyer la graisse ou
l’huile sur la surface du guidon a avec du
diluant de peinture.
lFixer la poignée (gauche) sur le guidon de sorte
que la ligne b entre les deux flèches soit dirigée
vers le haut.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
3. Monter:
lPoignée (droite) 1
lCollerette 2
Appliquer un agent adhésif sur le guide de
tube 3.
N.B.:
lAvant d’appliquer l’adhésif, essuyer la graisse ou
l’huile sur la surface du guide de tube a avec du
diluant de peinture.
lFixer la poignée sur le guide de tube de sorte que
le repère d’alignement de poignée b et la fente
du guide de tube c forment l’angle illustré.

5 - 43
CHASHANDLEBAR
4. Install:
lCollar 1
lThrottle cables 2
To tube guide 3.
NOTE:
Apply the lithium soap base grease on the
throttle cable end and tube guide cable wind-
ing portion.
5. Install:
lThrottle cable cap 1
lScrew (throttle cable cap) 2
lCover (throttle cable cap) 3
WARNING
After tightening the screws, check that the
throttle grip 4 moves smoothly. If it does
not, retighten the bolts for adjustment.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
6. Install:
lMaster cylinder 1
lMaster cylinder bracket 2
lBolt (master cylinder bracket) 3
NOTE:
lInstall the bracket so that the arrow mark a
faces upward.
lFirst tighten the bolt on the upper side of the
master cylinder bracket, and then tighten the
bolt on the lower side.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
