2001 YAMAHA YZ426F Betriebsanleitungen (in German)

5 - 43
CHAS
GUIDON
LENKER
4. Montieren:
lHülse 1
lGaszüge 2
(am Führungsrohr 3)
HINWEIS:
Lithiumfett auf Gaszugenden und -scheibe
auftragen.
5. Montieren:
lGasseilzugkappe 1
lSchrauben (Gasseilzugkappe) 2
lAnlaufscheibe (Gasseilzugkappe) 3
WARNUNG
Nach dem Festziehen der Schrauben den
Gasdrehgriff 4 auf Leichtgängigkeit prü-
fen. Gegebenenfalls das Gasdrehgriffge-
häuse erneut ausrichten und befestigen.
T R..4 Nm (0,4 m · kg)
6. Montieren:
lHauptbremszylinder 1
lHauptbremszylinder-Halterung 2
lSchraube (Hauptbremszylinder-Halte-
rung) 3
HINWEIS:
lDie Halterung mit nach oben gerichteter
Pfeilmarkierung a einbauen.
lZuerst die oberen, dann die unteren Halte-
rungsschrauben festziehen.
T R..9 Nm (0,9 m · kg)
4. Monter:
lCollerette 1
lCâbles d’accélération 2
Sur le guide de tube 3.
N.B.:
Appliquer de la graisse à base de savon au lithium
sur l’extrémité du câble d’accélération et sur la par-
tie d’enroulement du câble dans le guide de tube.
5. Monter:
lCapuchon de câble d’accélérateur 1
lVis (capuchon de câble d’accélérateur) 2
lCache (capuchon de câble d’accélérateur) 3
AVERTISSEMENT
Après avoir serré les vis, vérifier que la poignée
des gaz 4 tourne sans problème. Sinon resser-
rer les boulons pour la régler.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
6. Monter:
lMaître-cylindre 1
lDemi-palier de fixation de maître-cylindre 2
lBoulon (demi-palier de fixation) 3
N.B.:
lReposer la support pour que la flèche a soit diri-
gée vers le haut.
lSerrer d’abord le boulon sur le côté supérieur du
demi-palier de fixation de maître-cylindre, puis
serrer le boulon sur le côté inférieur.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)

5 - 44
CHASHANDLEBAR
7. Install:
l“ENGINE STOP” button 1
lClutch lever holder 2
lBolt (clutch lever holder) 3
lDecompression lever holder 4
lBolt (decompression lever holder) 5
lClamp 6
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
NOTE:
lThe “ENGINE STOP” button, clutch lever
holder, decompression lever holder and
clamp should be installed according to the
dimensions shown.
lPass the “ENGINE STOP” button lead in the
middle of the clutch holder.
8. Install:
lClutch cable 1
lDecompression cable 2
NOTE:
Apply the lithium soap base grease on the
clutch cable end and decompression cable
end.
9. Adjust:
lClutch lever free play
Refer to “CLUTCH ADJUSTMENT”
section in the CHAPTER 3.
lDecompression lever free play
Refer to “DECOMPRESSION LEVER
ADJUSTMENT” section in the CHAP-
TER 3.
B
2
1
10. Clamp the clamp portion a of the num-
ber plate to the handlebar.
11. Insert the end of the fuel breather hose
1 into the hole of the number plate.

5 - 44
CHAS
GUIDON
LENKER
7. Montieren:
lMotorstoppschalter “ENGINE STOP” 1
lKupplungshebel-Halterung 2
lSchraube (Halterung) 3
lDekompressionshebel-Halterung 4
lSchraube (Dekompressionshebel-Hal-
terung) 5
lKabelbinder 6
T R..4 Nm (0,4 m · kg)
T R..4 Nm (0,4 m · kg)
HINWEIS:
lMotorstoppschalter, Kupplungshebel-Halte-
rung, Dekompressionshebel-Halterung und
Kabelbinder gemäß den in der Abbildung ge-
zeigten Abmessungen montieren.
lDas Motorstoppschalter-Kabel mittig durch
die Kupplungshebel-Halterung führen.
8. Montieren:
lKupplungszug 1
lDekompressionszug 2
HINWEIS:
Lithiumfett auf die Enden des Kupplungsseil-
zugs und des Dekompressionsseilzugs auftra-
gen.
9. Einstellen:
lKupplungszugspiel
Siehe unter “KUPPLUNG EINSTEL-
LEN” im KAPITEL 3.
lDekompressionszugspiel am
Hebeldrehpunkt
Siehe unter “EINSTELLUNG DES
DEKOMPRESSIONSHEBELS”.
10. Die Nummernschild-Befestigung a am
Lenker montieren.
11. Das Kraftstofftank-Entlüftungsschlauch-
Ende 1 durch die Bohrung im Nummern-
schild führen. 7. Monter:
lBouton d’arrêt du moteur “ENGINE
STOP” 1
lSupport de levier d’embrayage 2
lBoulon (support de levier d’embrayage) 3
lSupport du levier de décompresseur 4
lBoulon (support du levier de décompres-
seur) 5

lBride 6
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
N.B.:
lLe bouton d’arrêt du moteur “ENGINE STOP”,
le support de levier d’embrayage, le support du
levier de décompression et l’attache en plastique
doivent être installés en respectant les dimensions
indiquées.
lFaire passer le fil de bouton d’arrêt du moteur
“ENGINE STOP” au centre du support
d’embrayage.
8. Monter:
lCâble d’embrayage 1
lCâble de décompression 2
N.B.:
Enduire de graisse à base de savon au lithium
l’extrémité du câble d’embrayage et l’extrémité du
câble de décompression.
9. Régler:
lJeu du levier d’embrayage
Se reporter à la section “REGLAGE DE
L’EMBRAYAGE” du CHAPITRE 3.
lJeu au levier de décompression
Se reporter à la section “REGLAGE DU
LEVIER DE DECOMPRESSION”.
10. Fixer la partie de fixation a de la plaque de
numéro au guidon.
11. Introduire l’extrémité du conduit d’aération
de carburant 1 dans les trous de la plaque de
numéro.

5 - 45
CHAS
EC560000
STEERING
Extent of removal:1 Under bracket removal2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
STEERING REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Refer to “HANDLEBAR” section. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Number plate
Handlebar
Cable guide
Front fender
1 Steering shaft nut 1
2 Front fork 2 Refer to “FRONT FORK” section.
3 Handle crown 1
4 Ring nut 1 Use special tool.
Refer to “REMOVAL POINTS”.
5 Under bracket 1
6 Ball race cover 1
7 Bearing (upper) 1
8 Bearing (lower) 1 Refer to “REMOVAL POINTS”.
9 Ball race 2 Refer to “REMOVAL POINTS”.
2
1
STEERING

5 - 45
CHAS
LENKKOPF
Demontage-Arbeiten:1 Untere Gabelbrücke demontieren 2 Lager demontieren
ANZUGSREIHENFOLGE:
lRingmutter mit 38 Nm (3,8 m • kg) festziehen.
lUm eine Umdrehung lockern.
lNochmals mit 7 Nm (0,7 m • kg) festziehen.
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
LENKKOPF DEMONTIEREN
Siehe unter “LENKER”. Vorbereitung für den
AusbauDas Motorrad am Motor auf-
bocken
Nummernschild
Lenker
Kabelführung
Vorderrad-Abdeckung
1 Lenkkopfmutter 1
2 Teleskopgabel 2 Siehe unter “TELESKOPGABEL”.
3 Obere Gabelbrücke 1
4 Ringmutter 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
5 Untere Gabelbrücke 1
6 Lagerschutzkappe 1
7 Lager (oben) 1
8 Lager (unten) 1 Siehe unter “AUSBAU”.
9 Laufring 2 Siehe unter “AUSBAU”.
WARNUNG
Das Motorrad gegen Umfallen sichern.
2
1
DIRECTION
LENKKOPF
DIRECTION
Organisation de la dépose:1 Dépose du té de fourche inférieur2 Dépose du roulement
ETAPES DE SERRAGE:
lSerrer l’écrou annulaire à un couple d’environ 38 Nm (3,8 m • kg, 27 ft • lb).
lLe desserrer d’un tour.
lLe resserrer à un couple d’environ 7 Nm (0,7 m • kg, 5,1 ft • lb)
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA DIRECTION
Se reporter à la section “GUIDON”. Préparation pour la
déposeMaintenir la machine en plaçant un
support approprié sous le moteur.
Plaque de numéro
Guidon
Guide de câble
Garde-boue avant
1 Ecrou de colonne de direction 1
2 Fourche avant 2 Se reporter à la section “FOURCHE
AVANT”.
3 Etrier supérieur 1
4 Ecrou annulaire 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
5 Etrier inférieur 1
6 Couvercle de cage à billes 1
7 Roulement (supérieur) 1
8 Roulement (inférieur) 1 Se reporter à “POINTS DE DEPOSE”.
9 Cage à billes 2 Se reporter à “POINTS DE DEPOSE”.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risquepas de se renverser.
2
1

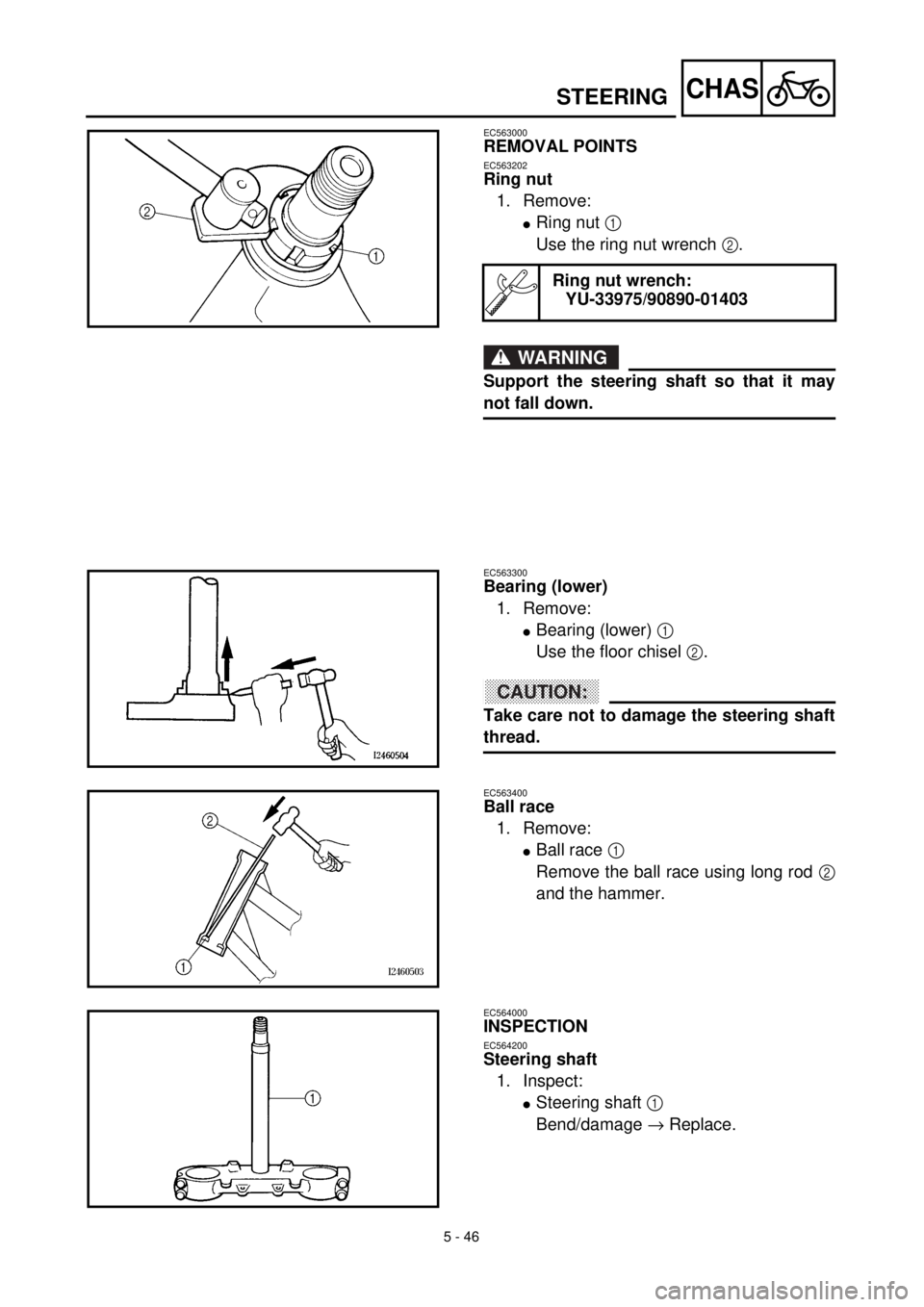

5 - 46
CHAS
EC563000
REMOVAL POINTS
EC563202
Ring nut
1. Remove:
lRing nut 1
Use the ring nut wrench 2.
WARNING
Support the steering shaft so that it may
not fall down.
Ring nut wrench:
YU-33975/90890-01403
EC563300
Bearing (lower)
1. Remove:
lBearing (lower) 1
Use the floor chisel 2.
ACHTUNG:CAUTION:
Take care not to damage the steering shaft
thread.
EC563400
Ball race
1. Remove:
lBall race 1
Remove the ball race using long rod 2
and the hammer.
EC564000
INSPECTION
EC564200
Steering shaft
1. Inspect:
lSteering shaft 1
Bend/damage ® Replace.
STEERING

5 - 46
CHAS
AUSBAU
Ringmutter
1. Demontieren:
lRingmutter 1
Den Hakenschlüssel 2 verwenden.
WARNUNG
Die untere Gablebrücke gegen Herunterfal-
len sichern.
Hakenschlüssel
YM-33975/90890-01403
Lager (unten)
1. Demontieren:
lLager (unten) 1
Einen Meißel 2 verwenden.
ACHTUNG:
Das Lenkrohrgewinde nicht beschädigen.
Laufring
1. Demontieren:
lLaufring 1
Den Laufring wie gezeigt mit einem
Hammer und einer langen Stange 2
aus dem Lenkkopf heraustreiben.
PRÜFUNG
Lenkrohr
1. Kontrollieren:
lLenkrohr 1
Verbiegung/Beschädigung® Erneuern.
DIRECTION
LENKKOPF
POINTS DE DEPOSE
Ecrou annulaire
1. Déposer:
lEcrou annulaire 1
Utiliser la clé pour écrou annulaire 2.
AVERTISSEMENT
Soutenir arbre de direction afin qu’il ne tombe
pas.
Clé pour écrou annulaire:
YM-33975/90890-01403
Roulement (inférieur)
1. Déposer:
lRoulement (inférieur) 1
Utiliser un ciseau de carreleur 2.
ATTENTION:
Veiller à ne pas endommager le filetage de
l’arbre de direction.
Cage à billes
1. Déposer:
lCage à billes 1
Enlever la cage à billes en utilisant une lon-
gue tige 2 et un marteau.
CONTROLE
Arbre de direction
1. Contrôler:
lArbre de direction 1
Déformations/endommagement ® Chan-
ger.

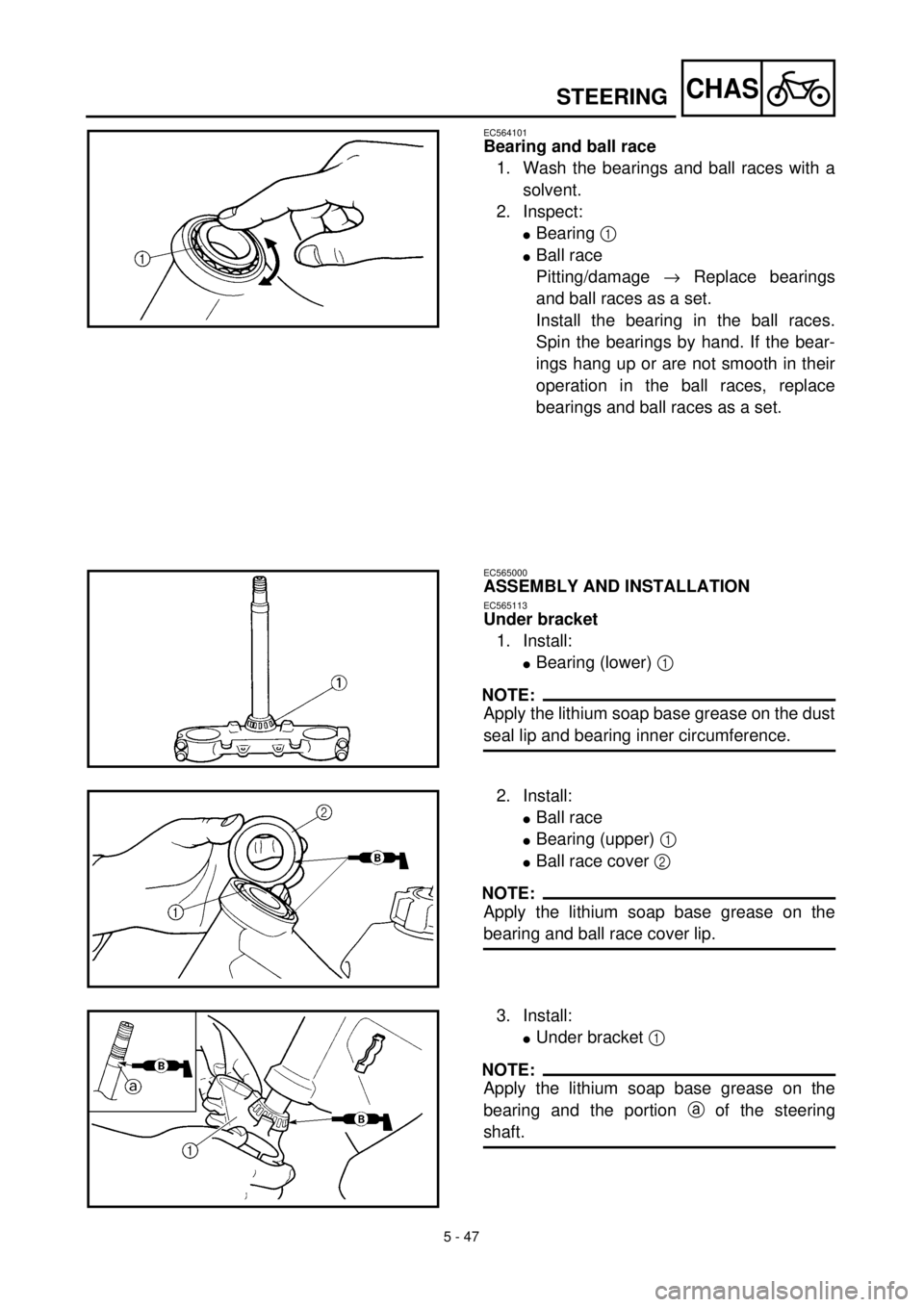

5 - 47
CHASSTEERING
EC564101
Bearing and ball race
1. Wash the bearings and ball races with a
solvent.
2. Inspect:
lBearing 1
lBall race
Pitting/damage ® Replace bearings
and ball races as a set.
Install the bearing in the ball races.
Spin the bearings by hand. If the bear-
ings hang up or are not smooth in their
operation in the ball races, replace
bearings and ball races as a set.
EC565000
ASSEMBLY AND INSTALLATION
EC565113
Under bracket
1. Install:
lBearing (lower) 1
NOTE:
Apply the lithium soap base grease on the dust
seal lip and bearing inner circumference.
2. Install:
lBall race
lBearing (upper) 1
lBall race cover 2
NOTE:
Apply the lithium soap base grease on the
bearing and ball race cover lip.
3. Install:
lUnder bracket 1
NOTE:
Apply the lithium soap base grease on the
bearing and the portion a of the steering
shaft.
