2001 YAMAHA YZ426F Betriebsanleitungen (in German)

ENG
4 - 66
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
KICKSTARTERWELLE UND SCHALTWELLE
KICKSTARTERWELLE UND SCHALTWELLE
Demontage-Arbeiten:1 Kickstarterwelle demontieren2 Kickstarterwelle zerlegen
3 Ausbau der Schaltwelle4 Segment demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
AUSBAU DER KICKSTARTER-
WELLE UND SCHALTWELLE
Vorbereitung für den
AusbauFußschalthebel Siehe unter “CDI-SCHWUNGRADMA-
GNETZÜNDER”.
Ölpumpe Siehe unter “ÖLPUMPE”.
1 Kickstarter-Zwischenzahnrad 1
2 Kickstarterwelle (komplett) 1 Siehe unter “AUSBAU”.
3 Federsitz 1
4 Torsionsfeder 1
5 Klinkenrad 1
6 Kickstarterzahnrad 1
7 Kickstarterwelle 1
8 Unterlegscheibe 1
9 Schaltwelle 1
10Distanzhülse
1
3
2
1
4
1
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
Organisation de la dépose:1 Dépose de l’axe de démarreur au pied2 Démontage de l’axe de démarreur au pied
3 Dépose de l’arbre de sélecteur4 Dépose de segment
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE L’AXE DE
DEMARREUR AU PIED ET DE
L’ARBRE DE SELECTEUR
Préparation à la dépose Arbre de sélecteur Se reporter à la section “MAGNETO CDI”.
Pompe à huile Se reporter à la section “POMPE A HUILE”.
1 Pignon de renvoi de démarreur au pied 1
2 Ensemble axe de démarreur au pied 1 Se reporter à “POINTS DE DEPOSE”.
3 Guide de ressort 1
4 Ressort de torsion 1
5 Roue à cliquet 1
6 Pignon de démarreur au pied 1
7 Axe de démarreur au pied 1
8 Rondelle bombée 1
9 Arbre de sélecteur 1
10Collerette 1
3
2
1
4
1

4 - 67

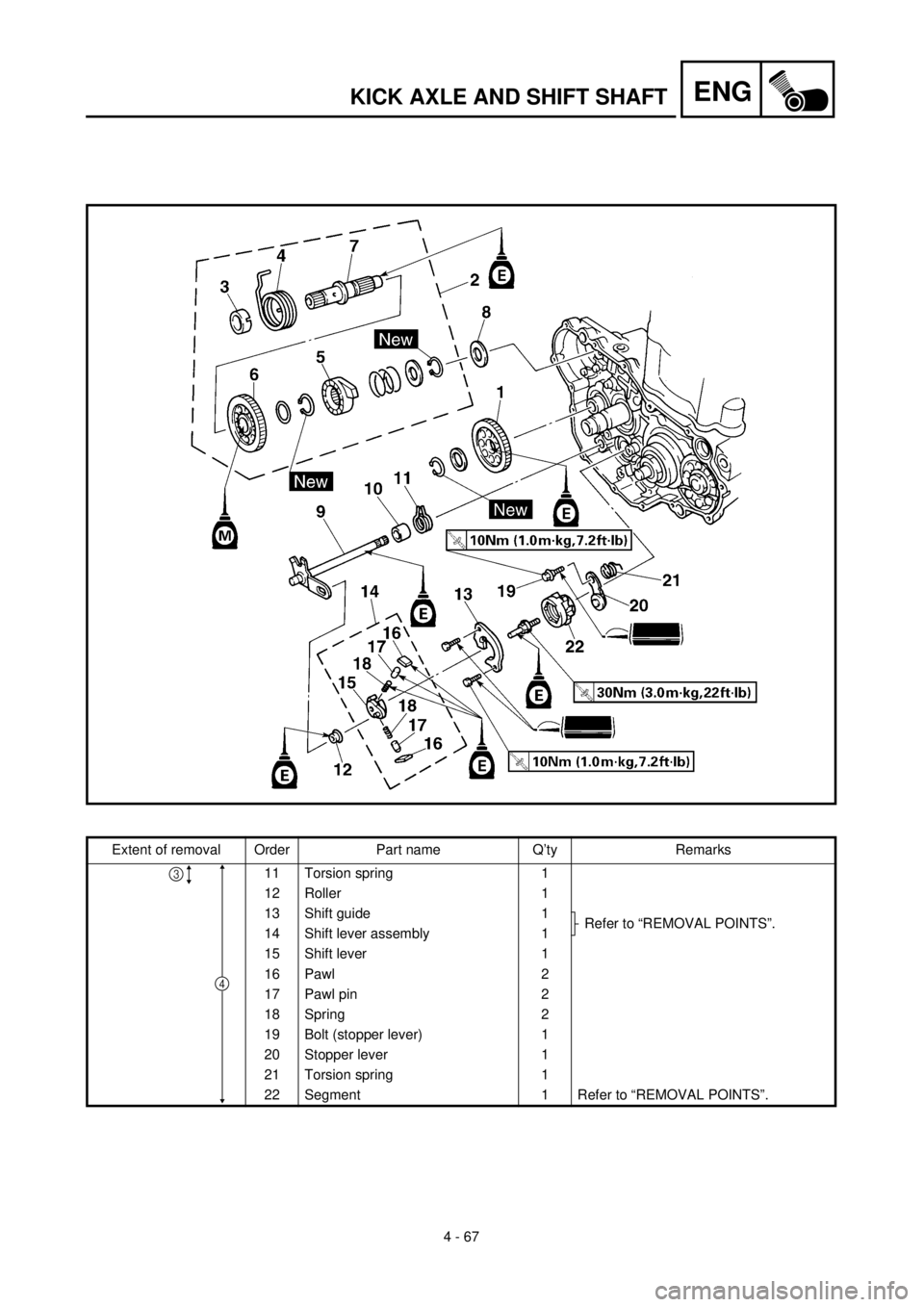

ENGKICK AXLE AND SHIFT SHAFT
Extent of removal Order Part name Q’ty Remarks
11 Torsion spring 1
12 Roller 1
13 Shift guide 1
Refer to “REMOVAL POINTS”.
14 Shift lever assembly 1
15 Shift lever 1
16 Pawl 2
17 Pawl pin 2
18 Spring 2
19 Bolt (stopper lever) 1
20 Stopper lever 1
21 Torsion spring 1
22 Segment 1 Refer to “REMOVAL POINTS”.
4
3

ENG
4 - 67
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Torsionsfeder 1
12 Rolle 1
13 Schaltklinke 1
Siehe unter “AUSBAU”.
14 Schaltarm (komplett) 1
15 Schaltarm 1
16 Klaue 2
17 Klauenstift 2
18 Feder 2
19 Schraube (Rastenhebel) 1
20 Rastenhebel 1
21 Torsionsfeder 1
22 Barillet 1 Siehe unter “AUSBAU”.
4
3
Organisation de la dépose Ordre Nom de pièce Qté Remarques
11 Ressort de torsion 1
12 Rouleau 1
13 Guide de sélecteur 1
Se reporter à “POINTS DE DEPOSE”.
14 Ensemble levier de sélecteur 1
15 Levier de sélecteur 1
16 Cliquet 2
17 Goupille de cliquet 2
18 Ressort 2
19 Boulon (levier de butée) 1
20 Levier de butée 1
21 Ressort de torsion 1
22 Barillet 1 Se reporter à “POINTS DE DEPOSE”.
4
3

4 - 68

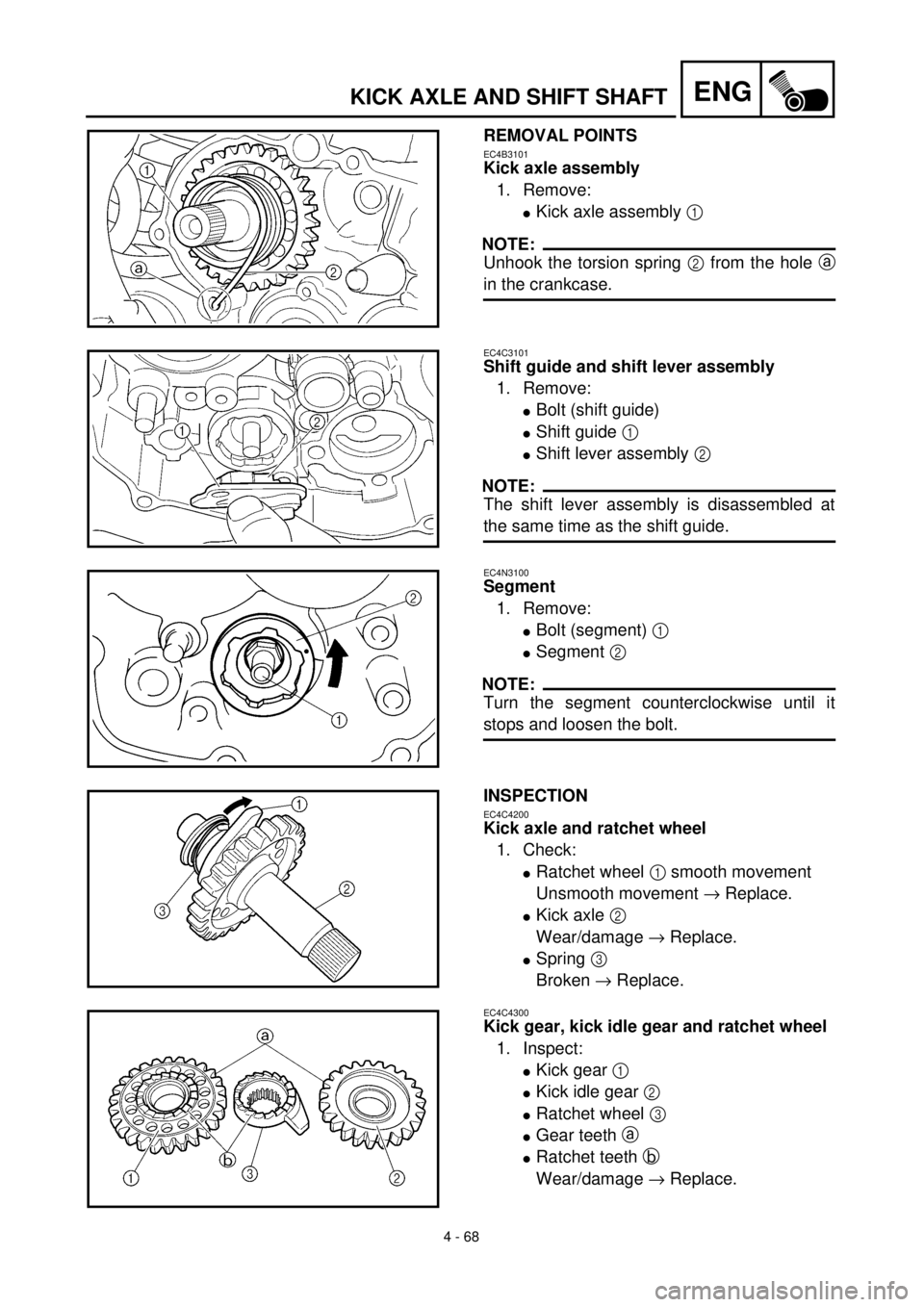

ENGKICK AXLE AND SHIFT SHAFT
REMOVAL POINTS
EC4B3101
Kick axle assembly
1. Remove:
lKick axle assembly 1
NOTE:
Unhook the torsion spring 2 from the hole a
in the crankcase.
EC4C3101
Shift guide and shift lever assembly
1. Remove:
lBolt (shift guide)
lShift guide 1
lShift lever assembly 2
NOTE:
The shift lever assembly is disassembled at
the same time as the shift guide.
EC4N3100
Segment
1. Remove:
lBolt (segment) 1
lSegment 2
NOTE:
Turn the segment counterclockwise until it
stops and loosen the bolt.
INSPECTION
EC4C4200
Kick axle and ratchet wheel
1. Check:
lRatchet wheel 1 smooth movement
Unsmooth movement ® Replace.
lKick axle 2
Wear/damage ® Replace.
lSpring 3
Broken ® Replace.
EC4C4300
Kick gear, kick idle gear and ratchet wheel
1. Inspect:
lKick gear 1
lKick idle gear 2
lRatchet wheel 3
lGear teeth a
lRatchet teeth b
Wear/damage ® Replace.

4 - 68
ENG
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
AUSBAU
Kickstarterwelle (komplett)
1. Demontieren:
lKickstarterwelle (komplett) 1
HINWEIS:
Die Torsionsfeder 2 von der Bohrung a im
Kurbelgehäuse aushaken.
Schaltklinke und Schaltarm (komplett)
1. Demontieren:
lSchraube (Schaltklinke)
lSchaltklinke 1
lSchaltarm (komplett) 2
HINWEIS:
Den Schaltarm (komplett) zusammen mit der
Schaltklinke demontieren.
Segment
1. Demontieren:
lSchraube (segment) 1
lSegment 2
HINWEIS:
Das Segment bis zum Anschlag im Gegenuhr-
zeigersinn drehen und die anschließend
Schrauben lösen.
PRÜFUNG
Kickstarterwelle und Klinkenrad
1. Kontrollieren:
lKlinkenrad 1 (Leichtgängigkeit)
Schwergängigkeit ® Erneuern.
lKickstarterwelle 2
Verschleiß/Beschädigung ® Erneuern.
lFeder 3
Gebrochen ® Austauschen.
Kickstarterzahnrad, Kickstarter-Zwischen-
zahnrad und Klinkenrad
1. Kontrollieren:
lKickstarterzahnrad 1
lKickstarter-Zwischenzahnrad 2
lKlinkenrad 3
lZahnradzähne a
lKlinkenzähne b
Verschleiß/Beschädigung ® Erneuern. POINTS DE DEPOSE
Ensemble axe de démarreur au pied
1. Déposer:
lEnsemble axe de démarreur au pied 1
N.B.:
Décrocher le ressort de torsion 2 de l’orifice a
sur le vilebrequin.
Ensemble guide de levier de sélecteur
1. Déposer:
lBoulon (guide de sélecteur)
lGuide de sélecteur 1
lEnsemble levier de sélecteur 2
N.B.:
L’ensemble de levier de sélecteur est démonté en
même temps que le guidage de sélecteur.
Barillet
1. Déposer:
lBoulon (barillet) 1
lBarillet 2
N.B.:
Tourner le segment dans le sens antihoraire jusqu’à
l’arrêt et desserrer le boulon.
CONTROLE
Axe de démarreur au pied et roue à cliquet
1. Vérifier:
lMouvement régulier de la roue à cliquet 1
Mouvement irrégulier ® Changer.
lAxe de démarreur au pied 2
Usure/endommagement ® Changer.
lRessort 3
Cassé ® Remplacer.
Pignon de démarreur au pied, pignon de renvoi
de démarreur au pied et roue à cliquet
1. Contrôler:
lPignon de démarreur au pied 1
lPignon de renvoi de démarreur au pied 2
lRoue à cliquet 3
lDents a
lDents du rochet b
Usure/endommagement ® Changer.

4 - 69
ENGKICK AXLE AND SHIFT SHAFT
EC4B4400
Shift shaft
1. Inspect:
lShift shaft 1
Bend/damage ® Replace.
lSpring 2
Broken ® Replace.
EC4C4100
Shift guide and shift lever assembly
1. Inspect:
lShift guide 1
lShift lever 2
lPawl 3
lPawl pin 4
lSpring 5
Wear/damage ® Replace.
EC4B4500
Stopper lever
1. Inspect:
lStopper lever 1
Wear/damage ® Replace.
lTorsion spring 2
Broken ® Replace.
EC4C5000
ASSEMBLY AND INSTALLATION
Segment
1. Install:
lSegment 1
lBolt (segment)
NOTE:
Align the notch a on the segment with the pin
b on the shift cam.
T R..30 Nm (3.0 m · kg, 22 ft · lb)

4 - 69
ENG
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
Schaltwelle
1. Kontrollieren:
lSchaltwelle 1
Verbiegung/Beschädigung ® Erneuern.
lFeder 2
Bruch ® Erneuern.
Schaltklinke und Schaltarm (komplett)
1. Kontrollieren:
lSchaltklinke 1
lSchaltarm 2
lKlaue 3
lKlauenstift 4
lFeder 5
Verschleiß/Beschädigung ® Erneuern.
Rastenhebel
1. Kontrollieren:
lRastenhebel 1
Verschleiß/Beschädigung ® Erneuern.
lTorsionsfeder 2
Bruch ® Erneuern.
ZUSAMMENBAU UND MONTAGE
Segment
1. Montieren:
lSegment 1
lSchraube (segment)
HINWEIS:
Die Nut a im Segment auf den Stift b an der
Schaltwalze ausrichten.
T R..30 Nm (3,0 m · kg)
Arbre de sélecteur
1. Contrôler:
lArbre de sélecteur 1
Tordu/endommagement ® Changer.
lRessort 2
Cassé ® Changer.
Guide de sélecteur et ensemble levier de sélec-
teur
1. Contrôler:
lGuide de sélecteur 1
lLevier de sélecteur 2
lCliquet 3
lGoupille du cliquet 4
lRessort 5
Usure/endommagement ® Changer.
Levier de butée
1. Contrôler:
lLevier de butée 1
Usure/endommagement ® Changer.
lRessort de torsion 2
Cassé ® Changer.
ASSEMBLAGE ET MONTAGE
Barillet
1. Monter:
lBarillet 1
lBoulon (barillet)
N.B.:
Aligner l’encoche a sur le barillet avec la goupille
b sur le tambour.
T R..30 Nm (3,0 m · kg, 22 ft · lb)

4 - 70
ENGKICK AXLE AND SHIFT SHAFT
EC4B5111
Stopper lever
1. Install:
lTorsion spring 1
lStopper lever 2
lBolt (stopper lever) 3
NOTE:
Align the stopper lever roller with the slot on
segment.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Shift guide and shift lever assembly
1. Install:
lSpring 1
lPawl pin 2
lPawl 3
To shift lever 4.
NOTE:
Apply the engine oil on the springs, pawl pins
and pawls.
2. Install:
lShift lever assembly 1
To shift guide 2.2
1
3. Install:
lShift lever assembly 1
lShift guide 2
NOTE:
lThe shift lever assembly is installed at the
same time as the shift guide.
lApply the engine oil on the bolt (segment)
shaft.
