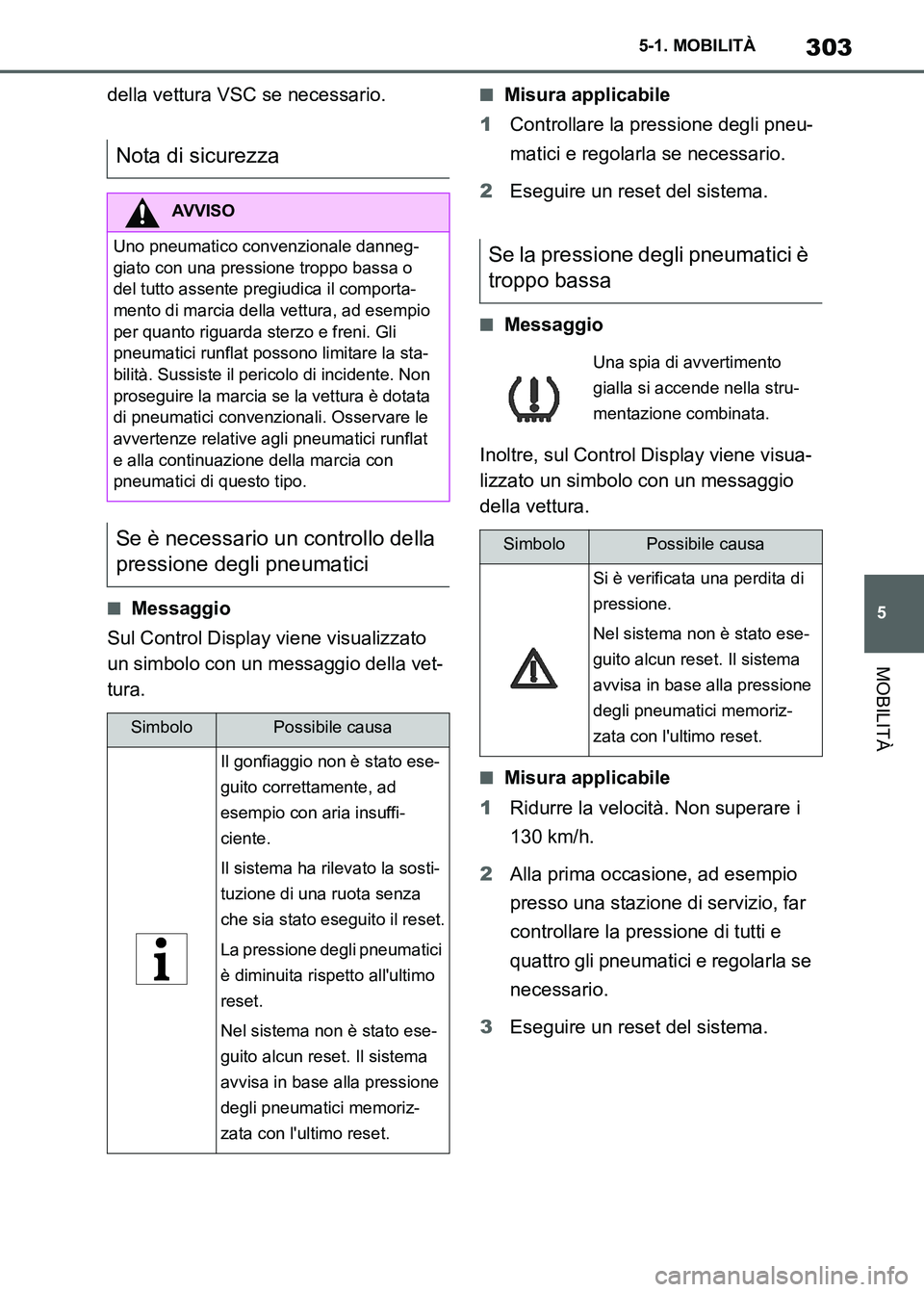

2023 TOYOTA SUPRA Manuale duso (in Italian)

303
5 5-1. MOBILITÀ
MOBILITÀ
della vettura VSC se necessario.
■Messaggio
Sul Control Display viene visualizzato
un simbolo con un messaggio della vet-
tura.
■Misura applicabile
1Controllare la pressione degli pneu-
matici e regolarla se necessario.
2Eseguire un reset del sistema.
■Messaggio
Inoltre, sul Control Display viene visua-
lizzato un simbolo con un messaggio
della vettura.
■Misura applicabile
1Ridurre la velocità. Non superare i
130 km/h.
2Alla prima occasione, ad esempio
presso una stazione di servizio, far
controllare la pressione di tutti e
quattro gli pneumatici e regolarla se
necessario.
3Eseguire un reset del sistema.
Nota di sicurezza
AVVISO
Uno pneumatico convenzionale danneg-
giato con una pressione troppo bassa o
del tutto assente pregiudica il comporta-
mento di marcia della vettura, ad esempio
per quanto riguarda sterzo e freni. Gli
pneumatici runflat possono limitare la sta-
bilità. Sussiste il pericolo di incidente. Non
proseguire la marcia se la vettura è dotata
di pneumatici convenzionali. Osservare le
avvertenze relative agli pneumatici runflat
e alla continuazione della marcia con
pneumatici di questo tipo.
Se è necessario un controllo della
pressione degli pneumatici
SimboloPossibile causa
Il gonfiaggio non è stato ese-
guito correttamente, ad
esempio con aria insuffi-
ciente.
Il sistema ha rilevato la sosti-
tuzione di una ruota senza
che sia stato eseguito il reset.
La pressione degli pneumatici
è diminuita rispetto all'ultimo
reset.
Nel sistema non è stato ese-
guito alcun reset. Il sistema
avvisa in base alla pressione
degli pneumatici memoriz-
zata con l'ultimo reset.
Se la pressione degli pneumatici è
troppo bassa
Una spia di avvertimento
gialla si accende nella stru-
mentazione combinata.
SimboloPossibile causa
Si è verificata una perdita di
pressione.
Nel sistema non è stato ese-
guito alcun reset. Il sistema
avvisa in base alla pressione
degli pneumatici memoriz-
zata con l'ultimo reset.
Supra_OM_Italian_OM9A435L_1_2211.book 303 ページ ２０２２年８月３０日　火曜日　午後２時３２分

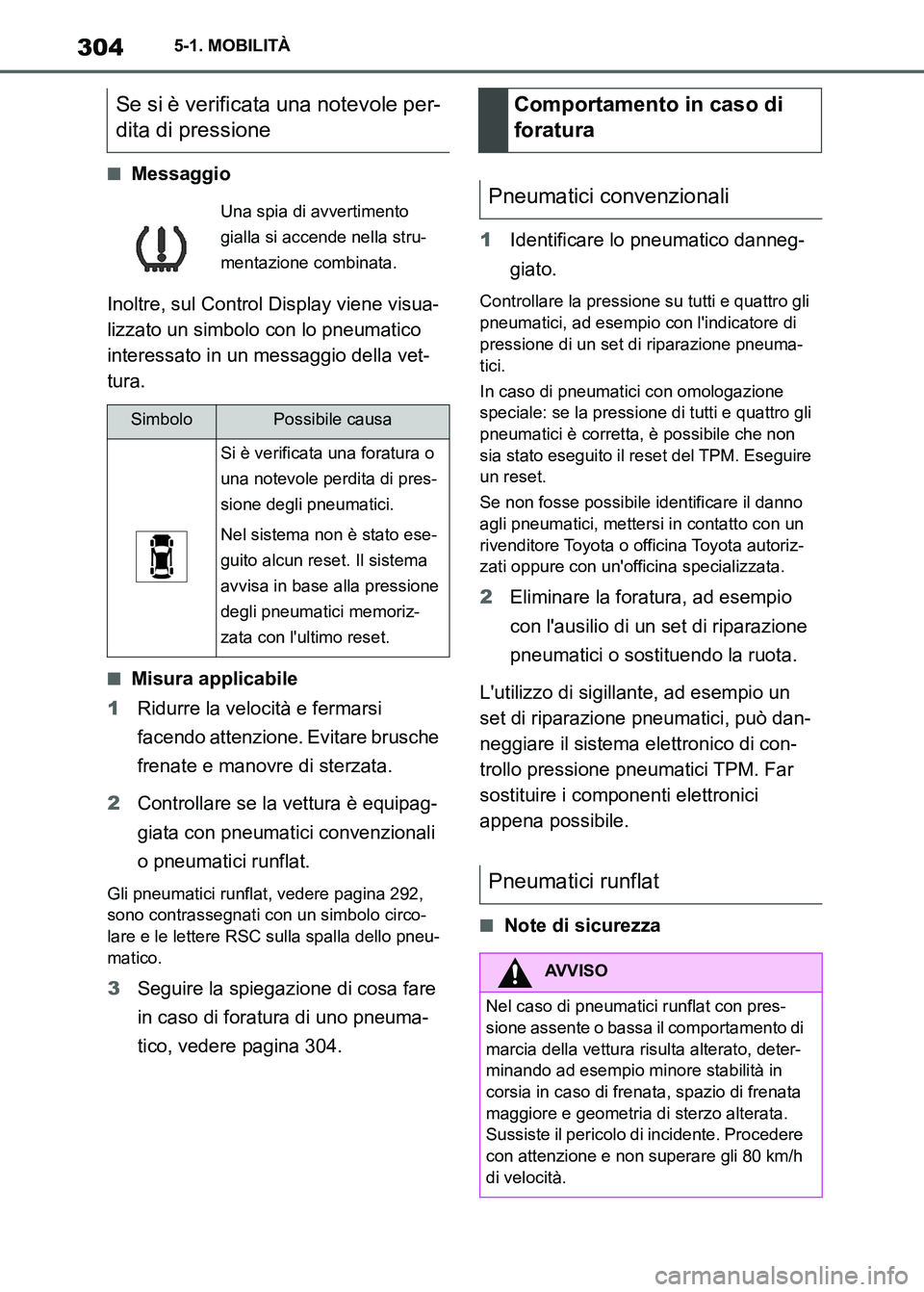

3045-1. MOBILITÀ
■Messaggio
Inoltre, sul Control Display viene visua-
lizzato un simbolo con lo pneumatico
interessato in un messaggio della vet-
tura.
■Misura applicabile
1Ridurre la velocità e fermarsi
facendo attenzione. Evitare brusche
frenate e manovre di sterzata.
2Controllare se la vettura è equipag-
giata con pneumatici convenzionali
o pneumatici runflat.
Gli pneumatici runflat, vedere pagina 292,
sono contrassegnati con un simbolo circo-
lare e le lettere RSC sulla spalla dello pneu-
matico.
3Seguire la spiegazione di cosa fare
in caso di foratura di uno pneuma-
tico, vedere pagina 304.1Identificare lo pneumatico danneg-
giato.
Controllare la pressione su tutti e quattro gli
pneumatici, ad esempio con l'indicatore di
pressione di un set di riparazione pneuma-
tici.
In caso di pneumatici con omologazione
speciale: se la pressione di tutti e quattro gli
pneumatici è corretta, è possibile che non
sia stato eseguito il reset del TPM. Eseguire
un reset.
Se non fosse possibile identificare il danno
agli pneumatici, mettersi in contatto con un
rivenditore Toyota o officina Toyota autoriz-
zati oppure con un'officina specializzata.
2Eliminare la foratura, ad esempio
con l'ausilio di un set di riparazione
pneumatici o sostituendo la ruota.
L'utilizzo di sigillante, ad esempio un
set di riparazione pneumatici, può dan-
neggiare il sistema elettronico di con-
trollo pressione pneumatici TPM. Far
sostituire i componenti elettronici
appena possibile.
■Note di sicurezza
Se si è verificata una notevole per-
dita di pressione
Una spia di avvertimento
gialla si accende nella stru-
mentazione combinata.
SimboloPossibile causa
Si è verificata una foratura o
una notevole perdita di pres-
sione degli pneumatici.
Nel sistema non è stato ese-
guito alcun reset. Il sistema
avvisa in base alla pressione
degli pneumatici memoriz-
zata con l'ultimo reset.
Comportamento in caso di
foratura
Pneumatici convenzionali
Pneumatici runflat
AVVISO
Nel caso di pneumatici runflat con pres-
sione assente o bassa il comportamento di
marcia della vettura risulta alterato, deter-
minando ad esempio minore stabilità in
corsia in caso di frenata, spazio di frenata
maggiore e geometria di sterzo alterata.
Sussiste il pericolo di incidente. Procedere
con attenzione e non superare gli 80 km/h
di velocità.
Supra_OM_Italian_OM9A435L_1_2211.book 304 ページ ２０２２年８月３０日　火曜日　午後２時３２分

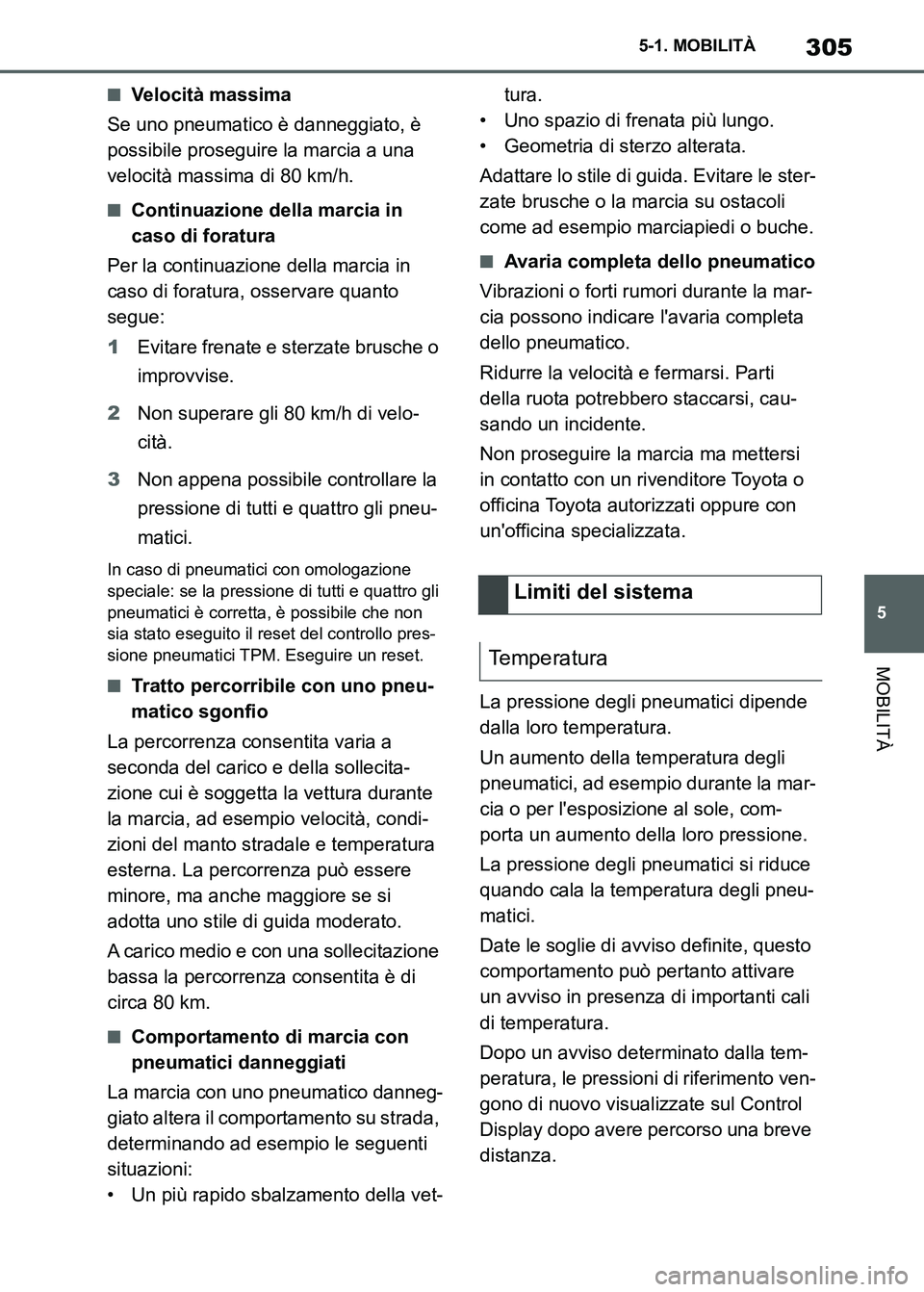

305
5 5-1. MOBILITÀ
MOBILITÀ
■Velocità massima
Se uno pneumatico è danneggiato, è
possibile proseguire la marcia a una
velocità massima di 80 km/h.
■Continuazione della marcia in
caso di foratura
Per la continuazione della marcia in
caso di foratura, osservare quanto
segue:
1Evitare frenate e sterzate brusche o
improvvise.
2Non superare gli 80 km/h di velo-
cità.
3Non appena possibile controllare la
pressione di tutti e quattro gli pneu-
matici.
In caso di pneumatici con omologazione
speciale: se la pressione di tutti e quattro gli
pneumatici è corretta, è possibile che non
sia stato eseguito il reset del controllo pres-
sione pneumatici TPM. Eseguire un reset.
■Tratto percorribile con uno pneu-
matico sgonfio
La percorrenza consentita varia a
seconda del carico e della sollecita-
zione cui è soggetta la vettura durante
la marcia, ad esempio velocità, condi-
zioni del manto stradale e temperatura
esterna. La percorrenza può essere
minore, ma anche maggiore se si
adotta uno stile di guida moderato.
A carico medio e con una sollecitazione
bassa la percorrenza consentita è di
circa 80 km.
■Comportamento di marcia con
pneumatici danneggiati
La marcia con uno pneumatico danneg-
giato altera il comportamento su strada,
determinando ad esempio le seguenti
situazioni:
• Un più rapido sbalzamento della vet-tura.
• Uno spazio di frenata più lungo.
• Geometria di sterzo alterata.
Adattare lo stile di guida. Evitare le ster-
zate brusche o la marcia su ostacoli
come ad esempio marciapiedi o buche.
■Avaria completa dello pneumatico
Vibrazioni o forti rumori durante la mar-
cia possono indicare l'avaria completa
dello pneumatico.
Ridurre la velocità e fermarsi. Parti
della ruota potrebbero staccarsi, cau-
sando un incidente.
Non proseguire la marcia ma mettersi
in contatto con un rivenditore Toyota o
officina Toyota autorizzati oppure con
un'officina specializzata.
La pressione degli pneumatici dipende
dalla loro temperatura.
Un aumento della temperatura degli
pneumatici, ad esempio durante la mar-
cia o per l'esposizione al sole, com-
porta un aumento della loro pressione.
La pressione degli pneumatici si riduce
quando cala la temperatura degli pneu-
matici.
Date le soglie di avviso definite, questo
comportamento può pertanto attivare
un avviso in presenza di importanti cali
di temperatura.
Dopo un avviso determinato dalla tem-
peratura, le pressioni di riferimento ven-
gono di nuovo visualizzate sul Control
Display dopo avere percorso una breve
distanza.
Limiti del sistema
Temperatura
Supra_OM_Italian_OM9A435L_1_2211.book 305 ページ ２０２２年８月３０日　火曜日　午後２時３２分

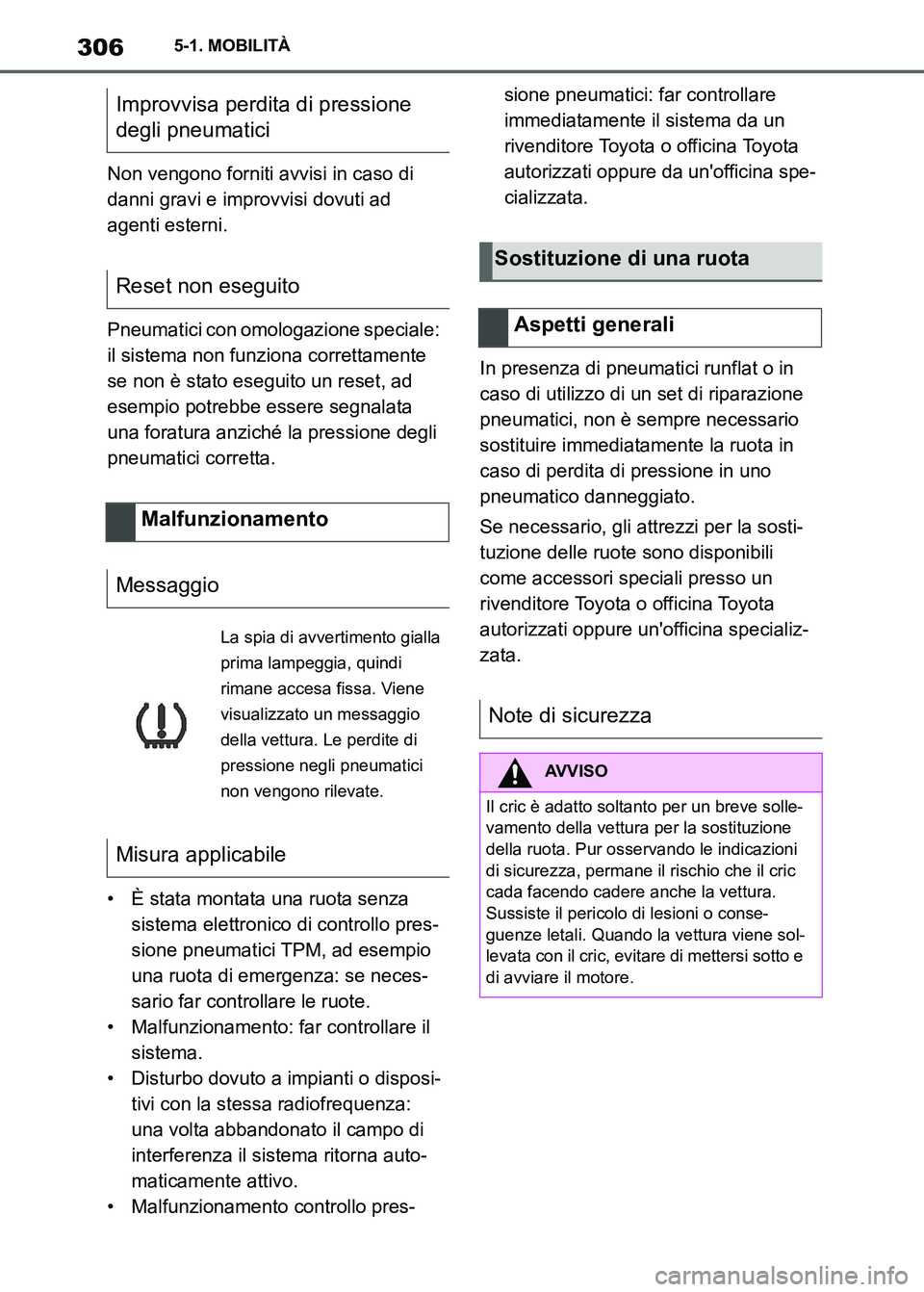

3065-1. MOBILITÀ
Non vengono forniti avvisi in caso di
danni gravi e improvvisi dovuti ad
agenti esterni.
Pneumatici con omologazione speciale:
il sistema non funziona correttamente
se non è stato eseguito un reset, ad
esempio potrebbe essere segnalata
una foratura anziché la pressione degli
pneumatici corretta.
• È stata montata una ruota senza
sistema elettronico di controllo pres-
sione pneumatici TPM, ad esempio
una ruota di emergenza: se neces-
sario far controllare le ruote.
• Malfunzionamento: far controllare il
sistema.
• Disturbo dovuto a impianti o disposi-
tivi con la stessa radiofrequenza:
una volta abbandonato il campo di
interferenza il sistema ritorna auto-
maticamente attivo.
• Malfunzionamento controllo pres-sione pneumatici: far controllare
immediatamente il sistema da un
rivenditore Toyota o officina Toyota
autorizzati oppure da un'officina spe-
cializzata.
In presenza di pneumatici runflat o in
caso di utilizzo di un set di riparazione
pneumatici, non è sempre necessario
sostituire immediatamente la ruota in
caso di perdita di pressione in uno
pneumatico danneggiato.
Se necessario, gli attrezzi per la sosti-
tuzione delle ruote sono disponibili
come accessori speciali presso un
rivenditore Toyota o officina Toyota
autorizzati oppure un'officina specializ-
zata.
Improvvisa perdita di pressione
degli pneumatici
Reset non eseguito
Malfunzionamento
Messaggio
La spia di avvertimento gialla
prima lampeggia, quindi
rimane accesa fissa. Viene
visualizzato un messaggio
della vettura. Le perdite di
pressione negli pneumatici
non vengono rilevate.
Misura applicabile
Sostituzione di una ruota
Aspetti generali
Note di sicurezza
AVVISO
Il cric è adatto soltanto per un breve solle-
vamento della vettura per la sostituzione
della ruota. Pur osservando le indicazioni
di sicurezza, permane il rischio che il cric
cada facendo cadere anche la vettura.
Sussiste il pericolo di lesioni o conse-
guenze letali. Quando la vettura viene sol-
levata con il cric, evitare di mettersi sotto e
di avviare il motore.
Supra_OM_Italian_OM9A435L_1_2211.book 306 ページ ２０２２年８月３０日　火曜日　午後２時３２分

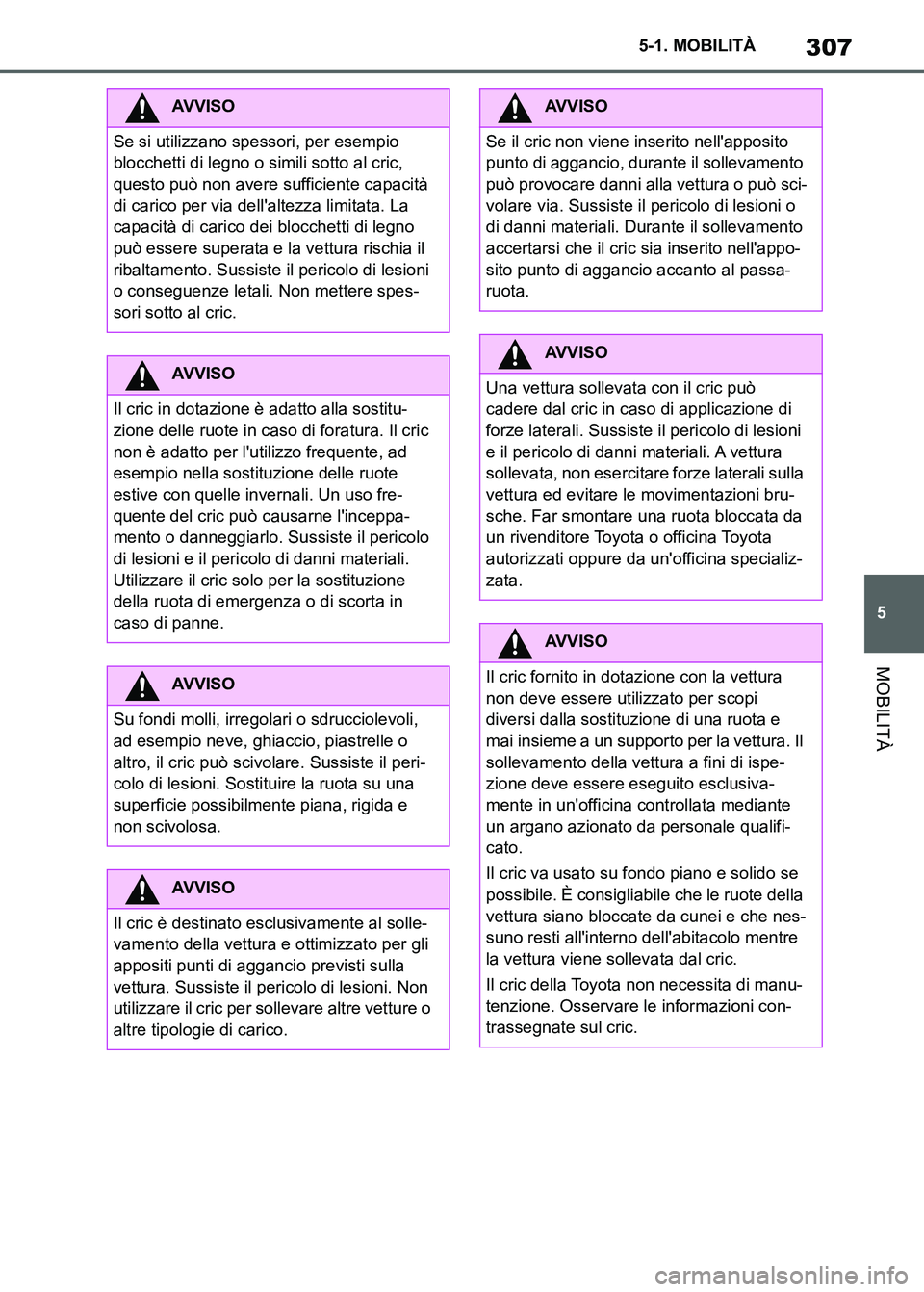

307
5 5-1. MOBILITÀ
MOBILITÀ
AVVISO
Se si utilizzano spessori, per esempio
blocchetti di legno o simili sotto al cric,
questo può non avere sufficiente capacità
di carico per via dell'altezza limitata. La
capacità di carico dei blocchetti di legno
può essere superata e la vettura rischia il
ribaltamento. Sussiste il pericolo di lesioni
o conseguenze letali. Non mettere spes-
sori sotto al cric.
AVVISO
Il cric in dotazione è adatto alla sostitu-
zione delle ruote in caso di foratura. Il cric
non è adatto per l'utilizzo frequente, ad
esempio nella sostituzione delle ruote
estive con quelle invernali. Un uso fre-
quente del cric può causarne l'inceppa-
mento o danneggiarlo. Sussiste il pericolo
di lesioni e il pericolo di danni materiali.
Utilizzare il cric solo per la sostituzione
della ruota di emergenza o di scorta in
caso di panne.
AVVISO
Su fondi molli, irregolari o sdrucciolevoli,
ad esempio neve, ghiaccio, piastrelle o
altro, il cric può scivolare. Sussiste il peri-
colo di lesioni. Sostituire la ruota su una
superficie possibilmente piana, rigida e
non scivolosa.
AVVISO
Il cric è destinato esclusivamente al solle-
vamento della vettura e ottimizzato per gli
appositi punti di aggancio previsti sulla
vettura. Sussiste il pericolo di lesioni. Non
utilizzare il cric per sollevare altre vetture o
altre tipologie di carico.
AVVISO
Se il cric non viene inserito nell'apposito
punto di aggancio, durante il sollevamento
può provocare danni alla vettura o può sci-
volare via. Sussiste il pericolo di lesioni o
di danni materiali. Durante il sollevamento
accertarsi che il cric sia inserito nell'appo-
sito punto di aggancio accanto al passa-
ruota.
AVVISO
Una vettura sollevata con il cric può
cadere dal cric in caso di applicazione di
forze laterali. Sussiste il pericolo di lesioni
e il pericolo di danni materiali. A vettura
sollevata, non esercitare forze laterali sulla
vettura ed evitare le movimentazioni bru-
sche. Far smontare una ruota bloccata da
un rivenditore Toyota o officina Toyota
autorizzati oppure da un'officina specializ-
zata.
AVVISO
Il cric fornito in dotazione con la vettura
non deve essere utilizzato per scopi
diversi dalla sostituzione di una ruota e
mai insieme a un supporto per la vettura. Il
sollevamento della vettura a fini di ispe-
zione deve essere eseguito esclusiva-
mente in un'officina controllata mediante
un argano azionato da personale qualifi-
cato.
Il cric va usato su fondo piano e solido se
possibile. È consigliabile che le ruote della
vettura siano bloccate da cunei e che nes-
suno resti all'interno dell'abitacolo mentre
la vettura viene sollevata dal cric.
Il cric della Toyota non necessita di manu-
tenzione. Osservare le informazioni con-
trassegnate sul cric.
Supra_OM_Italian_OM9A435L_1_2211.book 307 ページ ２０２２年８月３０日　火曜日　午後２時３２分

3085-1. MOBILITÀ

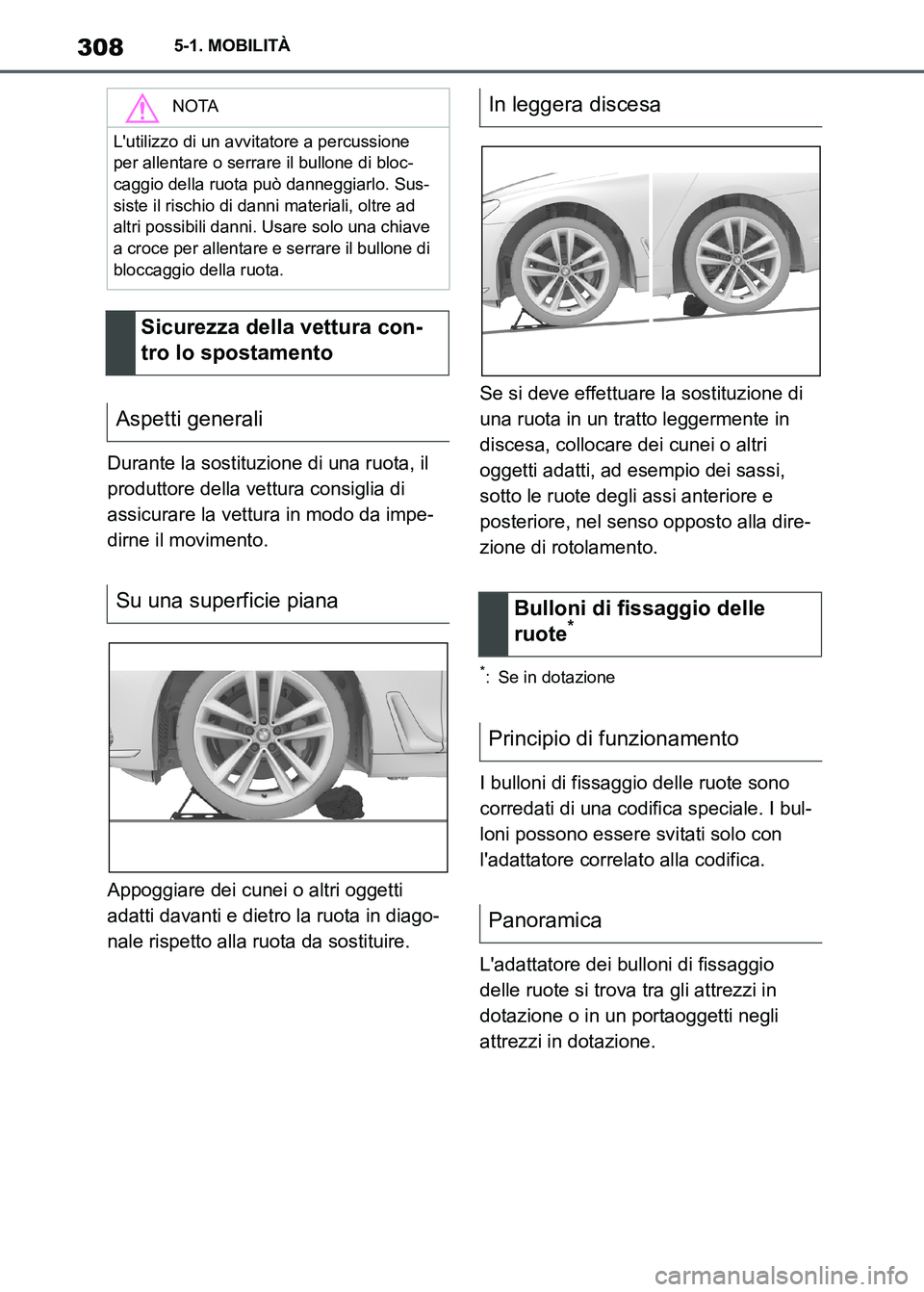

Durante la sostituzione di una ruota, il
produttore della vettura consiglia di
assicurare la vettura in modo da impe-
dirne il movimento.
Appoggiare dei cunei o altri oggetti
adatti davanti e dietro la ruota in diago-
nale rispetto alla ruota da sostituire.Se si deve effettuare la sostituzione di
una ruota in un tratto leggermente in
discesa, collocare dei cunei o altri
oggetti adatti, ad esempio dei sassi,
sotto le ruote degli assi anteriore e
posteriore, nel senso opposto alla dire-
zione di rotolamento.
*: Se in dotazione
I bulloni di fissaggio delle ruote sono
corredati di una codifica speciale. I bul-
loni possono essere svitati solo con
l'adattatore correlato alla codifica.
L'adattatore dei bulloni di fissaggio
delle ruote si trova tra gli attrezzi in
dotazione o in un portaoggetti negli
attrezzi in dotazione.
NOTA
L'utilizzo di un avvitatore a percussione
per allentare o serrare il bullone di bloc-
caggio della ruota può danneggiarlo. Sus-
siste il rischio di danni materiali, oltre ad
altri possibili danni. Usare solo una chiave
a croce per allentare e serrare il bullone di
bloccaggio della ruota.
Sicurezza della vettura con-
tro lo spostamento
Aspetti generali
Su una superficie piana
In leggera discesa
Bulloni di fissaggio delle
ruote
*
Principio di funzionamento
Panoramica
Supra_OM_Italian_OM9A435L_1_2211.book 308 ページ ２０２２年８月３０日　火曜日　午後２時３２分

309
5 5-1. MOBILITÀ
MOBILITÀ

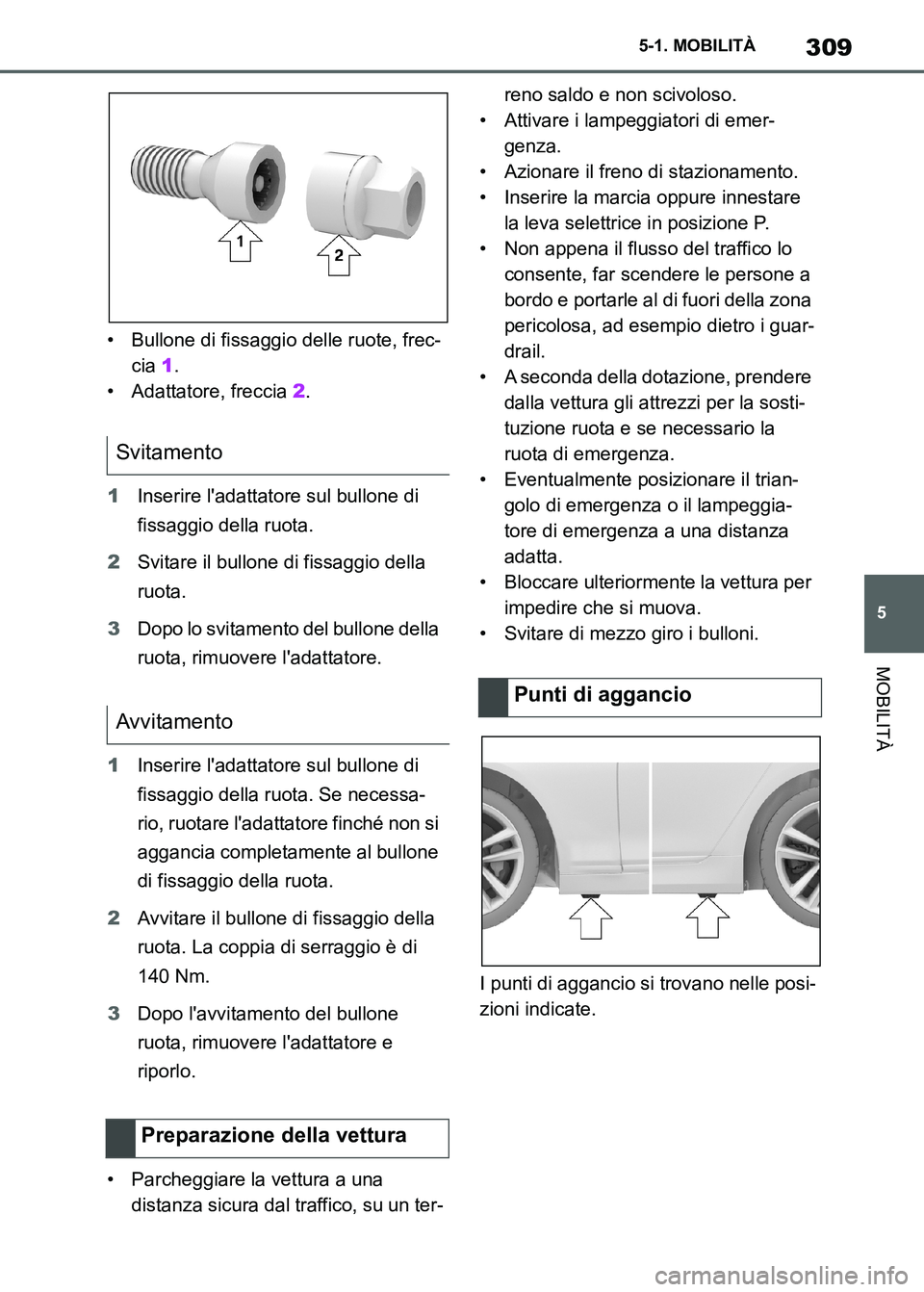

• Bullone di fissaggio delle ruote, frec-
cia 1.
• Adattatore, freccia 2.
1Inserire l'adattatore sul bullone di
fissaggio della ruota.
2Svitare il bullone di fissaggio della
ruota.
3Dopo lo svitamento del bullone della
ruota, rimuovere l'adattatore.
1Inserire l'adattatore sul bullone di
fissaggio della ruota. Se necessa-
rio, ruotare l'adattatore finché non si
aggancia completamente al bullone
di fissaggio della ruota.
2Avvitare il bullone di fissaggio della
ruota. La coppia di serraggio è di
140 Nm.
3Dopo l'avvitamento del bullone
ruota, rimuovere l'adattatore e
riporlo.
• Parcheggiare la vettura a una
distanza sicura dal traffico, su un ter-reno saldo e non scivoloso.
• Attivare i lampeggiatori di emer-
genza.
• Azionare il freno di stazionamento.
• Inserire la marcia oppure innestare
la leva selettrice in posizione P.
• Non appena il flusso del traffico lo
consente, far scendere le persone a
bordo e portarle al di fuori della zona
pericolosa, ad esempio dietro i guar-
drail.
• A seconda della dotazione, prendere
dalla vettura gli attrezzi per la sosti-
tuzione ruota e se necessario la
ruota di emergenza.
• Eventualmente posizionare il trian-
golo di emergenza o il lampeggia-
tore di emergenza a una distanza
adatta.
• Bloccare ulteriormente la vettura per
impedire che si muova.
• Svitare di mezzo giro i bulloni.
I punti di aggancio si trovano nelle posi-
zioni indicate.
Svitamento
Avvitamento
Preparazione della vettura
Punti di aggancio
Supra_OM_Italian_OM9A435L_1_2211.book 309 ページ ２０２２年８月３０日　火曜日　午後２時３２分

3105-1. MOBILITÀ

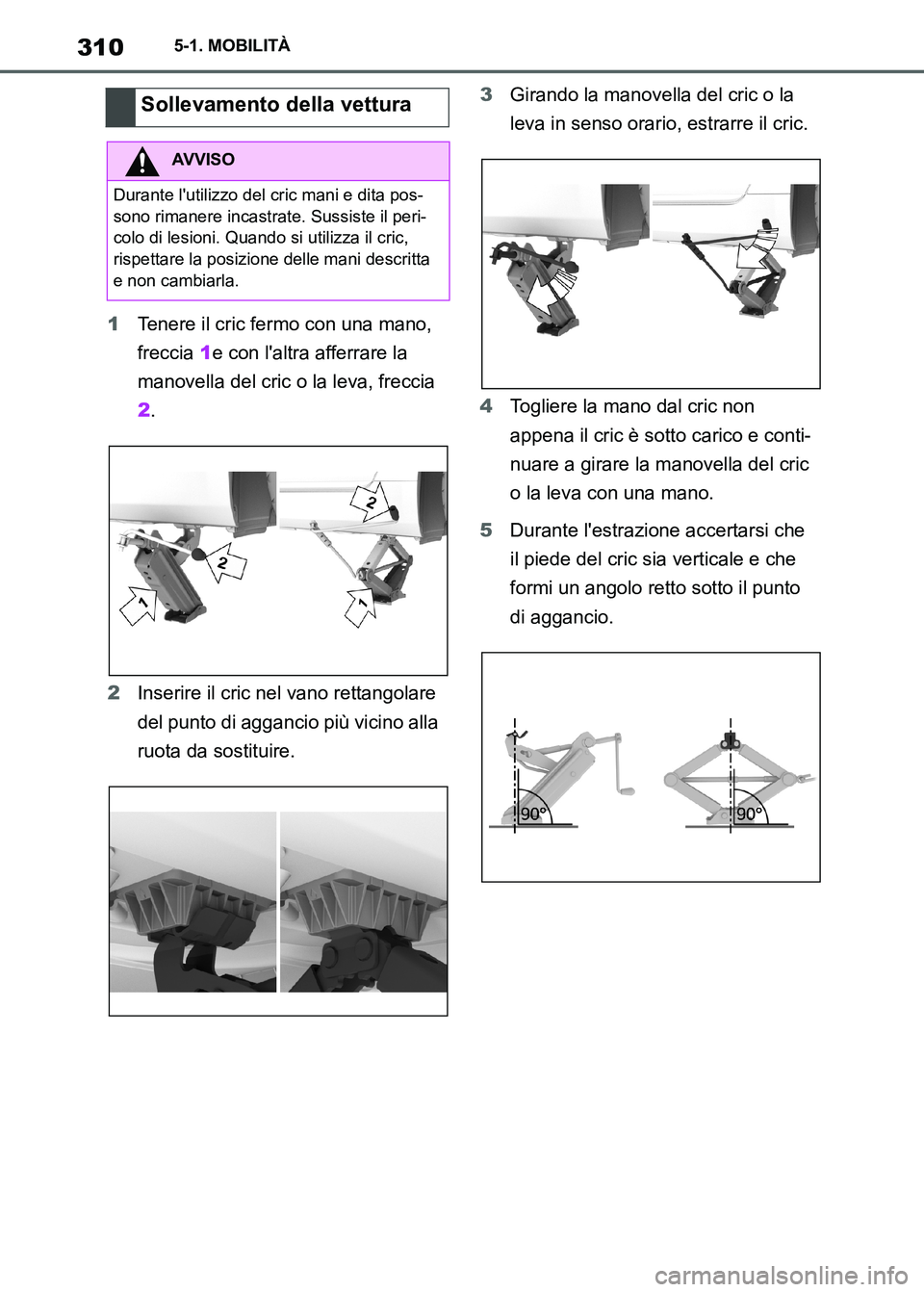

1Tenere il cric fermo con una mano,
freccia 1e con l'altra afferrare la
manovella del cric o la leva, freccia
2.
2Inserire il cric nel vano rettangolare
del punto di aggancio più vicino alla
ruota da sostituire.3Girando la manovella del cric o la
leva in senso orario, estrarre il cric.
4Togliere la mano dal cric non
appena il cric è sotto carico e conti-
nuare a girare la manovella del cric
o la leva con una mano.
5Durante l'estrazione accertarsi che
il piede del cric sia verticale e che
formi un angolo retto sotto il punto
di aggancio.
Sollevamento della vettura
AVVISO
Durante l'utilizzo del cric mani e dita pos-
sono rimanere incastrate. Sussiste il peri-
colo di lesioni. Quando si utilizza il cric,
rispettare la posizione delle mani descritta
e non cambiarla.
Supra_OM_Italian_OM9A435L_1_2211.book 310 ページ ２０２２年８月３０日　火曜日　午後２時３２分
