2023 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

6798-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
8
Když nastanou potíže
Zatáhněte řemínek nahoru a vy-
jměte kryt.
Vyjměte sadu pro nouzovou
opravu pneumatiky.
■ Když nasazujete kryt
Vyjmutí sady pro nouzovou opravu pneumatiky
1
2
Zasuňte výstupky do otvorů a kryt vraťte
zpět.

6808-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Vyjměte opravnou sadu z plastového sáčku.
Připevněte nálepky přiložené k lahvi na určená místa. (Viz krok .)
Vyjměte hadičku a vytáhněte
napájecí zástrčku z kompresoru.
Připojte lahev ke kompresoru.
Vložte a připojte lahev jejím zasu-
nutím přímo do kompresoru dle ob-
rázku a zkontrolujte, že úchyty
lahve jsou skryty v otvorech.
Postup při nouzové opravě
1
10
2
3

6818-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
8
Když nastanou potíže
Připojte hadičku k lahvi.
Ujistěte se, že je hadička k lahvi
bezpečně připojena dle obrázku.
Sejměte čepičku z ventilku pro-
píchnuté pneumatiky.
Odmotejte hadičku. Sejměte vy-
pouštěcí uzávěr z hadičky.
Vypouštěcí uzávěr znovu použijete.
Proto ho uschovejte na bezpečném
místě.
4
5
6

6828-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Připojte hadič ku na ventilek.
Zašroubujte konec hadičky smě-
rem doprava až na doraz.
Ujistěte se, že je spínač kom-
presoru vypnutý.
Připojte napájecí zástrčku do napájecí zásuvky. ( S. 556)
Připevněte nálepky dodávané
se sadou pro nouzovou opravu
pneumatiky do polohy snadno
viditelné z místa řidiče.
7
8
9
VpředuVzadu
10

6838-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
8
Když nastanou potíže
Zkontrolujte předepsaný tlak huštění pneumatiky.
Tlak huštění pneumatiky je uveden na štítku, viz obrázek. (S. 723)
Nastartujte hybridní systém. (S. 323)
Abyste vstříkli těsnicí přípravek
do pneumatiky, zapněte spínač
kompresoru.
11
Vozidla s levost ranným řízenímVozidla s pravostranným říze-
ním
12
13

6848-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)

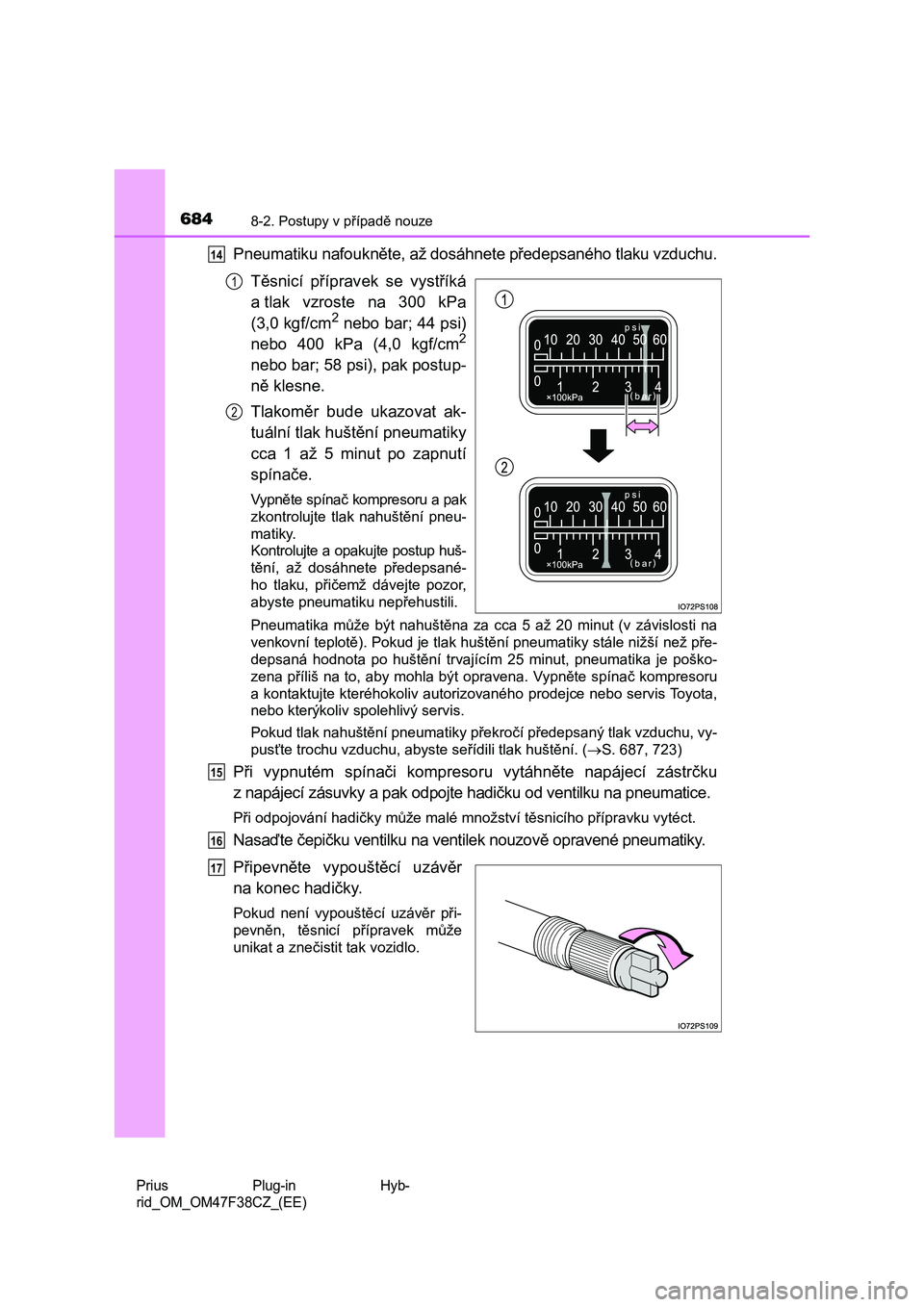

Pneumatiku nafoukněte, až dosáhnete předepsaného tlaku vzduchu.
Těsnicí přípravek se vystříká
a tlak vzroste na 300 kPa
(3,0 kgf/cm2 nebo bar; 44 psi)
nebo 400 kPa (4,0 kgf/cm2
nebo bar; 58 psi), pak postup-
ně klesne.
Tlakoměr bude ukazovat ak-
tuální tlak huštění pneumatiky
cca 1 až 5 minut po zapnutí
spínače.
Vypněte spínač kompresoru a pak
zkontrolujte tlak nahuštění pneu-
matiky.
Kontrolujte a opakujte postup huš-
tění, až dosáhnete předepsané-
ho tlaku, přičemž dávejte pozor,
abyste pneumatiku nepřehustili.
Pneumatika může být nahuštěna za cca 5 až 20 minut (v závislost i na
venkovní teplotě). Pokud je tlak huštění pneumatiky stále nižší než pře-
depsaná hodnota po huštění trvajícím 25 minut, pneumatika je po ško-
zena příliš na to, aby mohla být opravena. Vypněte spínač kompr esoru
a kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Pokud tlak nahuštění pneumatiky překročí předepsaný tlak vzduch u, vy-
pusťte trochu vzduchu, abyste seřídili tlak huštění. ( S. 687, 723)
Při vypnutém spínači kompresoru vytáhněte napájecí zástrčku
z napájecí zásuvky a pak odpojte hadičku od ventilku na pneumati ce.
Při odpojování hadičky může malé množství těsnicího přípravku vytéct.
Nasaďte čepičku ventilku na ventilek nouzově opravené pneumatiky.
Připevněte vypouštěcí uzávěr
na konec hadičky.
Pokud není vypouštěcí uzávěr při-
pevněn, těsnicí přípravek může
unikat a znečistit tak vozidlo.
14
1
2
15
16
17

6858-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
8
Když nastanou potíže
Uložte lahev dočasně v zavazadlovém prostoru, když je připojena
ke kompresoru.
Aby došlo k rovnoměrnému nanesení tekutého těsnicího přípravku
uvnitř pneumatiky, jeďte ihned be zpečně přibližně 5 km rychlostí do
80 km/h.
Po jízdě zastavte vozidlo na
bezpečném místě s pevným,
rovným podkladem a znovu při-
pojte opravnou sadu.
Před připojením hadičky sejměte
vypouštěcí uzávěr z hadičky.
Zapněte spínač kompresoru a několik sekund počkejte, pak spínač
vypněte. Zkontrolujte tl ak huštění pneumatiky.
Pokud je tlak huštění pneu-
matiky pod 130 kPa (1,3 kgf/
cm2 nebo bar; 19 psi): Defekt
nemůže být opraven. Kon-
taktujte kteréhokoliv autorizo-
vaného prodejce nebo servis
Toyota, nebo kterýkoliv spo-
lehlivý servis.
Pokud je tlak huštění pneu-
matiky 130 kPa (1,3 kgf/cm2
nebo bar; 19 psi) nebo vyšší,
ale nižší než předepsaný tlak
vzduchu: Přejděte ke kroku
.
Pokud je tlak huštění pneumatiky roven předepsanému tlaku
vzduchu ( S. 723): Přejděte ke kroku .
Zapněte spínač kompresoru, aby ste pneumatiku nahustili, až do-
sáhnete předepsaného tlaku vzduchu. Jeďte cca 5 km a pak pro-
veďte krok .
18
19
20
21
1
2
22
3
23
22
20

6868-2. Postupy v případě nouze
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Připevněte vypouštěcí uzávěr
na konec hadičky.
Pokud není vypouštěcí uzávěr při-
pevněn, těsnicí přípravek může
unikat a znečistit tak vozidlo.
Uložte lahev v zavazadlovém prostoru, když je připojena ke kom-
presoru.
Jeďte opatrně rychlostí do 80 km/h k nejbližšímu autorizovanému
prodejci nebo do servisu Toyota, nebo do kteréhokoliv spolehliv ého
servisu, který není vzdálen více než 100 km, aby vám pneumatiku
opravil nebo vyměnil, přičemž s e vyhýbejte prudkému brzdění,
prudkému zrychlování a ostrému zatáčení.
Pro opravu a výměnu pneumatiky nebo likvidaci sady pro nouzovou opra-
vu pneumatiky kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
Když necháváte pneumatiku opravit nebo vyměnit, řekněte kterému koliv
autorizovanému prodejci nebo servisu Toyota, nebo kterémukoliv spolehli-
vému servisu, že byl vstříknut těsnicí přípravek.
23
24
25
