1592-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
Rimuovere il cappuccio protettivo
del connettore di ricarica e fissarlo
al cavo.
Nell’immagine si utilizza a titolo di
esempio un cavo di ricarica per moda-
lità 2.
Afferrare il corpo del connettore di
ricarica e inserirlo a fondo con
decisione nella presa di ricarica.
Quando si collega il connettore di rica-
rica alla presa di ricarica, assicurarsi
che i simboli di identificazione siano
identici.
Se il connettore di ricarica viene inse-
rito dritto il più in fondo possibile, si
blocca automaticamente.
Controllare che la spia di ricarica si
accenda. Se la spia di ricarica non si
accende, il connettore di ricarica non è
bloccato.
* Se il connettore di ricarica
non è bloccato, rimuoverlo e reinse-
rirlo.
Se il connettore di ricarica è bloccato,
non può essere sbloccato premendo
l’interruttore di bloccaggio del connet-
tore di ricarica se la chiave elettronica
non si trova nell’area di rilevamento
dello sportellino della porta di ricarica.
(P. 288)
*: se il connettore di ricarica non viene inserito a fondo, l’operazione di bloccaggio
verrà eseguita diverse volte.
5
6

1602-2. Ricarica
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
Se la spia di ricarica lampeggia
dopo aver inserito il connettore di
ricarica:
È stata memorizzata una ricarica
programmata (P. 168). Portare
con sé una chiave elettronica e
premere l’interruttore di bloccag-
gio del connettore di ricarica per
sbloccare il connettore.
Dopo aver rimosso temporaneamente il connettore di ricarica, reinserirlo entro circa
5 secondi. (P. 1 6 0 )
Se la spia di segnalazione errore del CCID (Dispositivo interruzione circuito di rica-
rica) lampeggia durante la ricarica, controllare P. 123 ed eseguire la procedura cor-
rettiva.
La spia di ricarica si spegne quando la ricarica è completata.
■Durante la ricarica
●La superficie del CCID (Dispositivo interruzione circuito di ricarica) può riscaldarsi,
ma ciò non indica un’anomalia. (Quando si utilizza il cavo di ricarica per modalità 2).
●A seconda delle condizioni delle onde radio, si potrebbero percepire delle interfe-
renze sulla radio.
●Lo stato della ricarica in corso e il tempo stimato di completamento della ricarica pos-
sono essere controllati sul display multi-informazioni. (P. 151)
●Durante la ricarica, l’indicatore di stato della batteria ibrida (batteria di trazione) si
accende, lampeggia e cambia in base al livello di carica. (P. 1 1 5 )
■Se la spia di ricarica lampeggia dopo aver collegato il cavo di ricarica
La ricarica è stata programmata (P. 168) e non si può eseguire la ricarica. Per annul-
lare la ricarica programmata e avviare immediatamente la ricarica, eseguire una delle
seguenti procedure.
●Attivare la funzione “Ricarica ora” (P. 177)
●Quando la spia di ricarica lampeggia, scollegare e ricollegare il connettore di ricarica
entro 5 secondi
■Se il connettore di ricarica non può essere inserito nella presa di ricarica
P. 1 3 8

1612-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
Per evitare scosse elettriche, effettuare la disconnessione eseguendo la
seguente procedura.
Portare con sé una chiave elettro-
nica e premere l’interruttore di
bloccaggio del connettore di rica-
rica per sbloccare il connettore.
Il connettore di ricarica viene sbloccato
dal sistema di bloccaggio intelligente
dello sportellino e del connettore.
Se il connettore di ricarica viene sbloc-
cato durante la ricarica (mentre la spia
di ricarica è accesa), la ricarica si inter-
rompe.
Se si porta con sé una chiave elettronica e ci si avvicina alla presa di ricarica, la
luce della presa di ricarica si accende.
Afferrare il corpo del connettore di
ricarica e tirarlo verso di sé.
Rimontare il cappuccio sul connet-
tore di ricarica.
Dopo la ricarica
1
2
3

1622-2. Ricarica
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
Fissare il tappo della presa di rica-
rica e chiudere lo sportellino della
porta di ricarica.
Quando si utilizza il cavo di ricarica per modalità 2
Rimuovere la spina dalla presa se
il dispositivo di ricarica non verrà
utilizzato per un periodo di tempo
prolungato.
Durante l’operazione, afferrare il corpo
della spina.
Riporre il cavo subito dopo averlo scol-
legato. ( P. 166)
Se si lascia la spina inserita, controllare la spina e il connettore una volta al mese
per verificare che non si siano accumulati sporcizia o polvere.
Quando si utilizza il cavo di ricarica per modalità 3 (se in dotazione)
Dopo aver estratto la spina di rica-
rica dal dispositivo di ricarica,
rimontare il cappuccio sulla spina.
Assicurarsi di afferrare il corpo della
spina di ricarica quando la si estrae.
Riporre il cavo subito dopo averlo scol-
legato. ( P. 166)
4
5
5

1632-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
■Tempo di ricarica
 P. 1 4 5
■ Funzione di sicurezza
Se il connettore di ricarica non è bloccato, la ricarica non si avvia. Se la spia di ricarica
non si accende anche se il connettore di ricarica è inserito, rimuovere e reinserire il
connettore, quindi controllare che la spia di ricarica si accenda.
■ Quando la temperatura esterna è bassa o alta
Il livello indicato sul display della carica residua ( P. 236) può ridursi leggermente
quando l’interruttore di alimentazione viene portato in modalità ON, anche se la rica-
rica è stata completata e la batteria ibrida (batteria di trazione) è completamente
carica. Tuttavia, ciò non indica un’anomalia.
■ Aumento del tempo di ricarica
 P. 1 4 6
■ Durante la ricarica
Quando si porta l’interruttore di alimentazione in modalità ON e appare la schermata di
monitoraggio energetico, il connettore di ricarica viene visualizzato sulla schermata di
monitoraggio energetico e viene indicato il flusso di energia elettrica durante la ricarica
( P. 227). Inoltre, quando il connettore di ricarica è bloccato, viene visualizzato .
■ Se non si riesce a sbloccare il cavo di ricarica
 P. 1 3 9
■ Quando si rimuove il connettore di ricarica
■ Perno a pressione
Portare con sé una chiave elettronica, premere
l’interruttore di bloccaggio del connettore di
ricarica e controllare che il fermo venga sbloc-
cato, quindi tirare il connettore di ricarica verso
di sé.
Quando lo sportellino della porta di ricarica è
aperto, fare attenzione a non toccare il perno a
pressione. Se lo si tocca accidentalmente, lo
sportellino della porta di ricarica o il fermo del
connettore potrebbero attivarsi.
Se si attivano accidentalmente, avvicinarsi con
una chiave elettronica o sbloccare le porte,
quindi premere l’interruttore di bloccaggio del
connettore di ricarica per sbloccare.
Perno a pressione

1642-2. Ricarica
Prius Plug-in Hybrid_OM_OM47F42L_(EL)

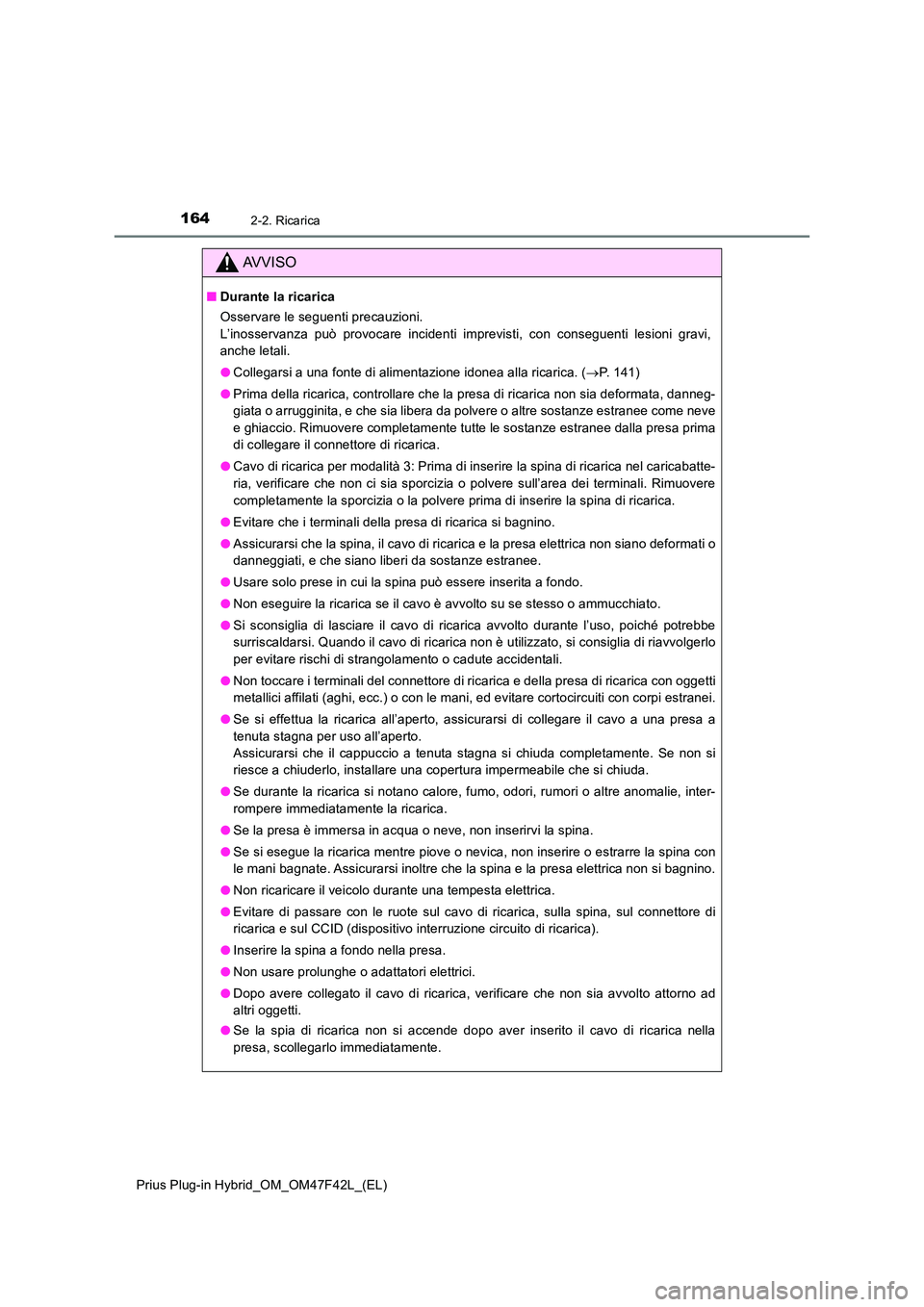

AVVISO
■Durante la ricarica
Osservare le seguenti precauzioni.
L’inosservanza può provocare incidenti imprevisti, con conseguenti lesioni gravi,
anche letali.
● Collegarsi a una fonte di alimentazione idonea alla ricarica. (P. 141)
● Prima della ricarica, controllare che la presa di ricarica non sia deformata, danneg-
giata o arrugginita, e che sia libera da polvere o altre sostanze estranee come neve
e ghiaccio. Rimuovere completamente tutte le sostanze estranee dalla presa prima
di collegare il connettore di ricarica.
● Cavo di ricarica per modalità 3: Prima di inserire la spina di ricarica nel caricabatte-
ria, verificare che non ci sia sporcizia o polvere sull’area dei terminali. Rimuovere
completamente la sporcizia o la polvere prima di inserire la spina di ricarica.
● Evitare che i terminali della presa di ricarica si bagnino.
● Assicurarsi che la spina, il cavo di ricarica e la presa elettrica non siano deformati o
danneggiati, e che siano liberi da sostanze estranee.
● Usare solo prese in cui la spina può essere inserita a fondo.
● Non eseguire la ricarica se il cavo è avvolto su se stesso o ammucchiato.
● Si sconsiglia di lasciare il cavo di ricarica avvolto durante l’uso, poiché potrebbe
surriscaldarsi. Quando il cavo di ricarica non è utilizzato, si consiglia di riavvolgerlo
per evitare rischi di strangolamento o cadute accidentali.
● Non toccare i terminali del connettore di ricarica e della presa di ricarica con oggetti
metallici affilati (aghi, ecc.) o con le mani, ed evitare cortocircuiti con corpi estranei.
● Se si effettua la ricarica all’aperto, assicurarsi di collegare il cavo a una presa a
tenuta stagna per uso all’aperto.
Assicurarsi che il cappuccio a tenuta stagna si chiuda completamente. Se non si
riesce a chiuderlo, installare una copertura impermeabile che si chiuda.
● Se durante la ricarica si notano calore, fumo, odori, rumori o altre anomalie, inter-
rompere immediatamente la ricarica.
● Se la presa è immersa in acqua o neve, non inserirvi la spina.
● Se si esegue la ricarica mentre piove o nevica, non inserire o estrarre la spina con
le mani bagnate. Assicurarsi inoltre che la spina e la presa elettrica non si bagnino.
● Non ricaricare il veicolo durante una tempesta elettrica.
● Evitare di passare con le ruote sul cavo di ricarica, sulla spina, sul connettore di
ricarica e sul CCID (dispositivo interruzione circuito di ricarica).
● Inserire la spina a fondo nella presa.
● Non usare prolunghe o adattatori elettrici.
● Dopo avere collegato il cavo di ricarica, verificare che non sia avvolto attorno ad
altri oggetti.
● Se la spia di ricarica non si accende dopo aver inserito il cavo di ricarica nella
presa, scollegarlo immediatamente.

1652-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
AVVISO
■Se la spia di segnalazione errore del CCID (Charging Circuit Interrupting
Device, Dispositivo interruzione circuito di ricarica) si accende o lampeggia
durante la ricarica
Potrebbe essere presente una dispersione elettrica nel percorso dalla fonte di ali-
mentazione, oppure un’anomalia sul cavo di ricarica o sul CCID. Vedere P. 123 ed
eseguire la procedura correttiva. Se la spia di segnalazione errore non si spegne
neanche dopo aver eseguito la procedura correttiva, interrompere immediatamente
la ricarica, scollegare il cavo di ricarica e contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia. Se si continua a ricaricare il veicolo
in tale condizione, si potrebbero causare incidenti imprevisti o lesioni gravi.
■ Dopo la ricarica
Rimuovere la spina se non verrà utilizzata per periodi di tempo prolungati.
L’eventuale accumulo di polvere e sporcizia nella spina o nella presa potrebbe cau-
sare anomalie o incendi, con il rischio di lesioni gravi, anche letali.
■ Caricabatteria di bordo batteria di trazione
Il caricabatteria di bordo della batteria di trazione si trova sotto i sedili posteriori.
Osservare le seguenti precauzioni relative al caricabatteria di bordo della batteria di
trazione. L’inosservanza di tali precauzioni potrebbe causare lesioni gravi, anche
letali, come ustioni e scosse elettriche.
● Il caricabatteria di bordo della batteria di trazione si scalda durante la ricarica. Non
toccare il caricabatteria di bordo della batteria di trazione poiché potrebbe causare
ustioni.
● Non smontare, riparare o modificare il caricabatteria di bordo della batteria di tra-
zione.
Se è necessario riparare il caricabatteria di bordo della batteria di trazione rivol-
gersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di
fiducia.
■ Presa di ricarica
Non smontare, riparare o modificare la presa di ricarica. Ciò potrebbe causare inci-
denti o lesioni gravi. Se è necessario riparare la presa di ricarica, rivolgersi a un con-
cessionario o a un’officina autorizzata Toyota o a un’altra officina di fiducia.

1662-2. Ricarica
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
NOTA
■Quando si utilizza il cavo di ricarica e i relativi componenti
Per evitare danni al cavo di ricarica e ai relativi componenti, osservare le seguenti
precauzioni.
● Se la ricarica viene interrotta o annullata, rimuovere il connettore di ricarica prima
di estrarre la spina.
● Quando si rimuove il cavo di ricarica, controllare che il connettore di ricarica sia
sbloccato.
● Non tirare con forza il cappuccio del connettore e della presa di ricarica.
● Durante la ricarica, non esporre il connettore di ricarica a vibrazioni.
La ricarica potrebbe essere interrotta.
● Non provare a inserire oggetti diversi dal connettore di ricarica.
● Quando si inserisce la spina o la si rimuove dalla presa, fare attenzione ad affer-
rarla per il corpo.
● Non danneggiare il cappuccio della presa di ricarica con oggetti taglienti.
● Non strattonare un cavo di ricarica impigliato o attorcigliato.
Se il cavo è impigliato, liberarlo prima dell’uso.
● Se la ricarica viene eseguita da un dispositivo esterno, utilizzare il cavo di ricarica
in dotazione con il veicolo.
■ Durante la ricarica
Non inserire la spina nella presa di ricarica.
La presa di ricarica potrebbe essere danneggiata.
■ Dopo la ricarica
● Conservare il cavo di ricarica fuori dalla portata di bambini e neonati.
● Dopo avere scollegato il connettore di ricarica dalla presa di ricarica, accertarsi di
montare il cappuccio della presa di ricarica e chiudere lo sportellino della porta di
ricarica.
Se non si rimonta il cappuccio della presa di ricarica, acqua o corpi estranei potreb-
bero penetrare nella presa di ricarica e causare danni al veicolo.
● Dopo aver rimosso la spina dalla presa, riporla in un luogo sicuro, al riparo da umi-
dità e polvere.
Il cavo o la spina di ricarica potrebbe danneggiarsi se il cavo viene calpestato o
schiacciato dal veicolo.
