2023 TOYOTA C-HR Instrukcja obsługi (in Polish)

óSkrzynka bezpieczników w komorze silnika (typ C) (wersje z silnikiem
2ZR-FXE)
Zdjàç pokryw´.
Zamykajàc pokryw´, nale˝y zaha-
czyç jà o zaczep.
óBaga˝nik (wersje z silnikiem M20A-FXS)
Zdjàç pod∏og´ baga˝nika
(
S. 565).
Naciskajàc zaczep, podnieÊç po-
kryw´.
Zamykajàc pokryw´, nale˝y zaha-
czyç jà o zaczep.
óPo lewej stronie deski rozdzielczej (wersje z kierownicà po lewej
stronie)
Zdjàç pokryw´.
Podczas zak∏adania pokrywy nale-
˝y pami´taç o wciÊni´ciu zaczepu.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie647
6
Obs∏uga techniczna i konserwacja
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 647

óPo lewej stronie deski rozdzielczej (wersje z kierownicà po prawej
stronie)
Zdjàç os∏on´ i pokryw´.
Wcisnàç zaczep i zdjàç os∏o-
n´.
Zdjàç pokryw´.
Podczas zak∏adania pokrywy
nale˝y pami´taç o wciÊni´ciu
zaczepu.
Wyjàç bezpiecznik, pos∏ugujàc si´ przeznaczonymi do tegocelu
szczypcami.
Szczypce przeznaczone sà do wyjmowania wy∏àcznie bezpieczników typu A.
óWersje z silnikiem 2ZR-FXEóWersje z silnikiem M20A-FXS
3
6486-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 648

Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Z wyjàtkiem typu E:
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym pràdzie
znamionowym. Pràdy znamionowe podane sà na pokrywie skrzynki bez-
pieczników.
Typ E:
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
óTyp AóTyp B
óTyp CóTyp D
óTyp E
4
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie649
6
Obs∏uga techniczna i konserwacja
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 649

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà,
konieczna mo˝e byç wymiana ˝arówki. (
S. 651)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝arówek
Zalecane jest stosowanie oryginalnych produktów marki Toyota przeznaczo-
nych do tego samochodu. Poniewa˝ niektóre ˝arówki w∏àczone sà w obwody
wyposa˝one w zabezpieczenia przed przecià˝eniem, produkty nieoryginalne
lub nieprzeznaczone do tego samochodu mogà okazaç si´ nieodpowiednie.
6506-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝a-
ru i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi ustalenie i usuni´cie usterki.
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 650

Sprawdziç moc wymienianej ˝arówki. (S. 776)
Z przodu
Przednie kierunkowskazy (wersje z ˝arówkà)
Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach z ˝arówkà)
Boczne kierunkowskazy
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie651
6
Obs∏uga techniczna i konserwacja

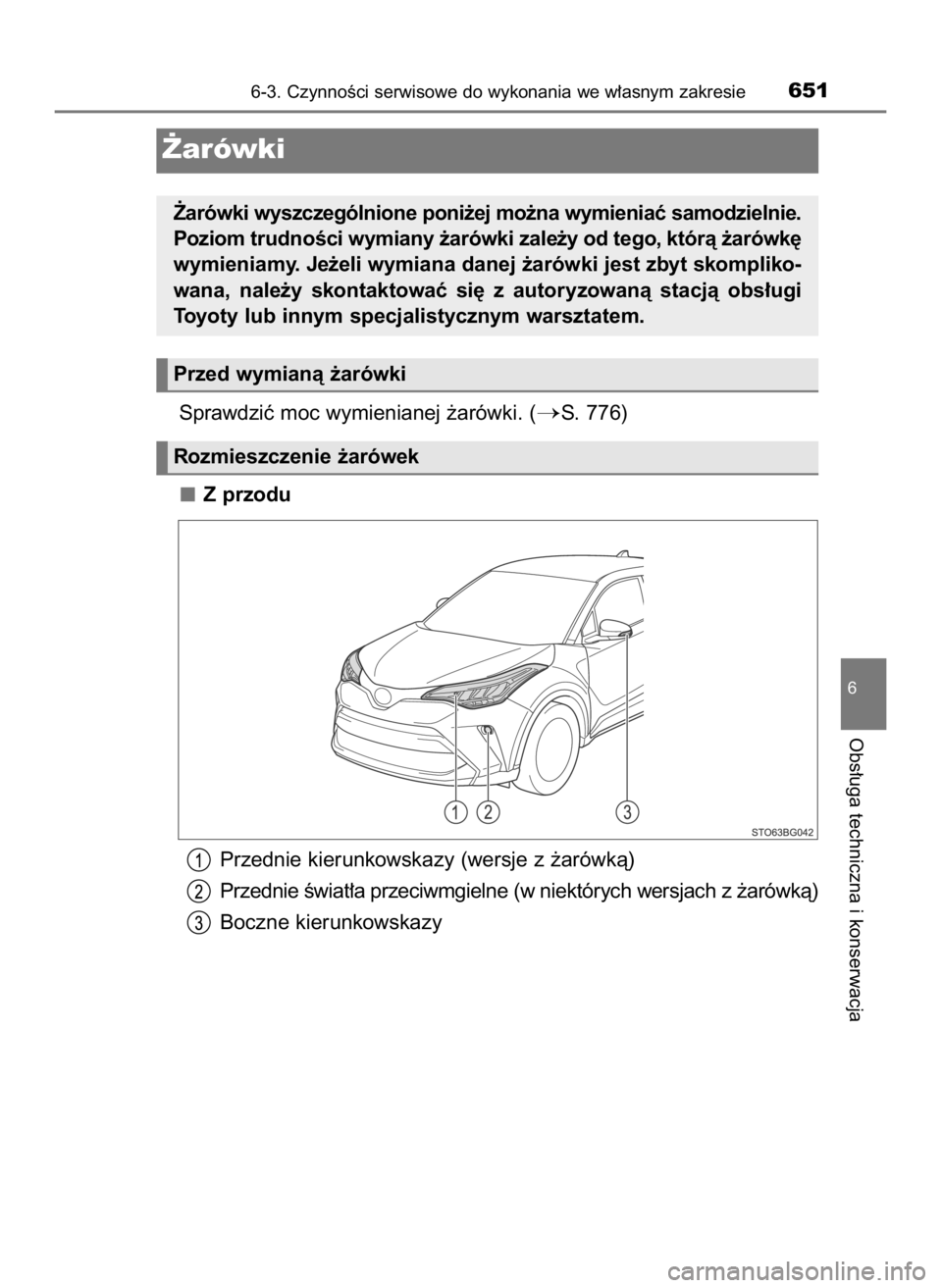

˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodzielnie.
Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝arówk´
wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt skompliko-
wana, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 651

Z ty∏u
Tylny kierunkowskaz (wersje z ˝arówkà)
Âwiat∏o hamowania/tylne Êwiat∏a pozycyjne (wersje z ˝arówkà)
Âwiat∏o cofania (wersje z ˝arówkà)
OÊwietlenie tablicy rejestracyjnej
Tylne Êwiat∏o przeciwmgielne (wersje z ˝arówkà)
6526-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 652

Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach z ˝a-
rówkà)
Odkr´ciç 2 Êruby i wyjàç
klips, a nast´pnie cz´Êcio-
wo odchyliç nadkole.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara
i wyjàç ˝arówk´.
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie653
6
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 653

W∏o˝yç nowà ˝arówk´.
Dopasowaç 3 wyst´py na ˝a-
rówce do wci´ç w oprawie
i w∏o˝yç ˝arówk´. Obróciç
opraw´ ˝arówki zgodnie z ru-
chem wskazówek zegara w ce-
lu zablokowania.
Pod∏àczyç z∏àcze elektrycz-
ne.
Poruszyç delikatnie opraw´
˝arówki, aby sprawdziç, czy
jest mocno osadzona, w∏àczyç
przednie Êwiat∏a przeciwmgiel-
ne i upewniç si´, ˝e Êwiat∏o nie
przenika przez opraw´.
Zamontowaç nadkole i umo-
cowaç je zatrzaskiem mocu-
jàcym nadkole i dwiema
Êrubami.
Nale˝y upewniç si´, ˝e nadkole
jest zamocowane do wewn´trz-
nej cz´Êci zderzaka.
6
5
4
6546-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 654
