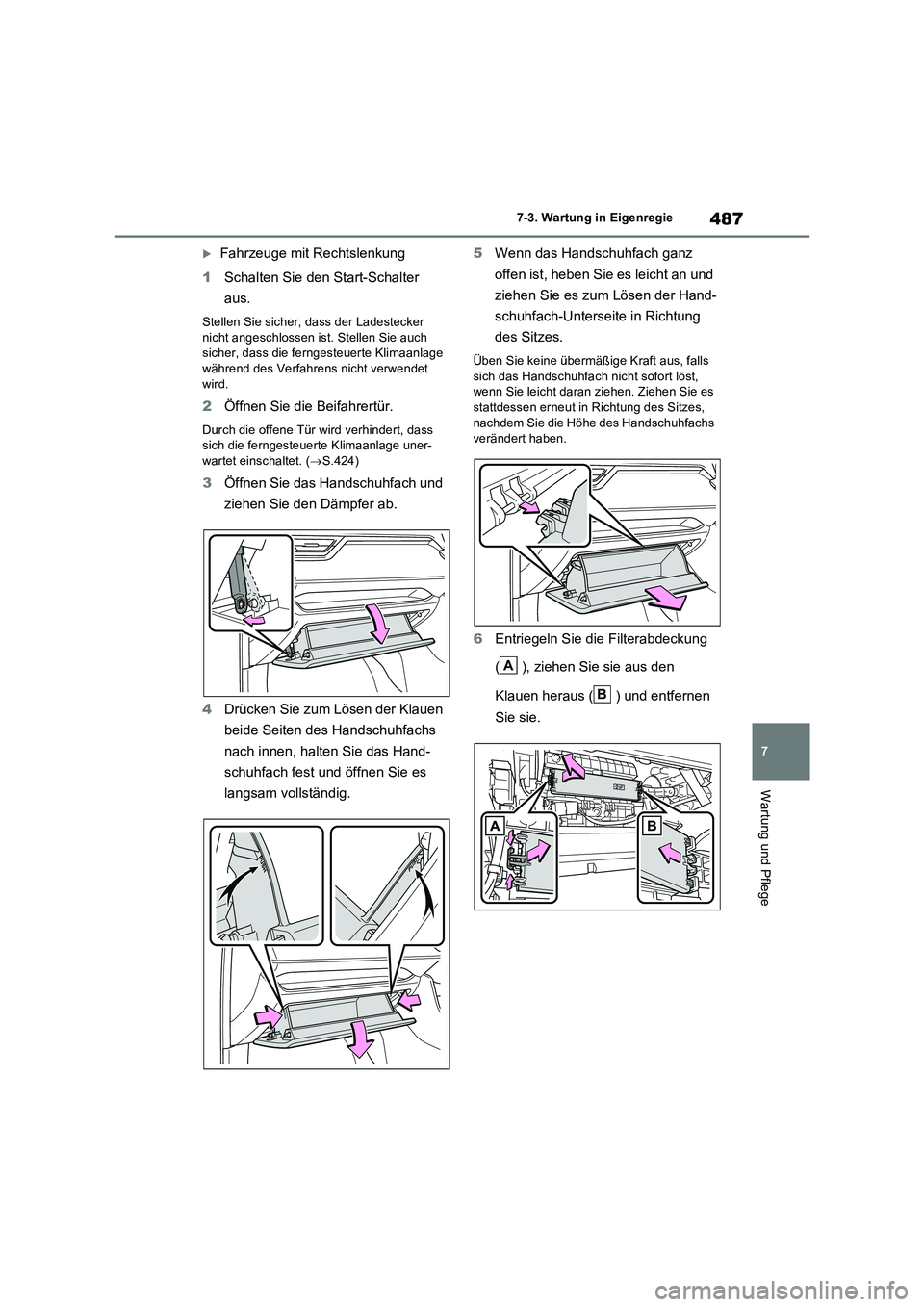

487
7 7-3. Wartung in Eigenregie
Wartung und Pflege
Fahrzeuge mit Rechtslenkung
1Schalten Sie den Start-Schalter
aus.
Stellen Sie sicher, dass der Ladestecker
nicht angeschlossen ist. Stellen Sie auch
sicher, dass die ferngesteuerte Klimaanlage
während des Verfahrens nicht verwendet
wird.
2Öffnen Sie die Beifahrertür.
Durch die offene Tür wird verhindert, dass
sich die ferngesteuerte Klimaanlage uner-
wartet einschaltet. (S.424)
3Öffnen Sie das Handschuhfach und
ziehen Sie den Dämpfer ab.
4Drücken Sie zum Lösen der Klauen
beide Seiten des Handschuhfachs
nach innen, halten Sie das Hand-
schuhfach fest und öffnen Sie es
langsam vollständig.5Wenn das Handschuhfach ganz
offen ist, heben Sie es leicht an und
ziehen Sie es zum Lösen der Hand-
schuhfach-Unterseite in Richtung
des Sitzes.
Üben Sie keine übermäßige Kraft aus, falls
sich das Handschuhfach nicht sofort löst,
wenn Sie leicht daran ziehen. Ziehen Sie es
stattdessen erneut in Richtung des Sitzes,
nachdem Sie die Höhe des Handschuhfachs
verändert haben.
6Entriegeln Sie die Filterabdeckung
( ), ziehen Sie sie aus den
Klauen heraus ( ) und entfernen
Sie sie.
A
B

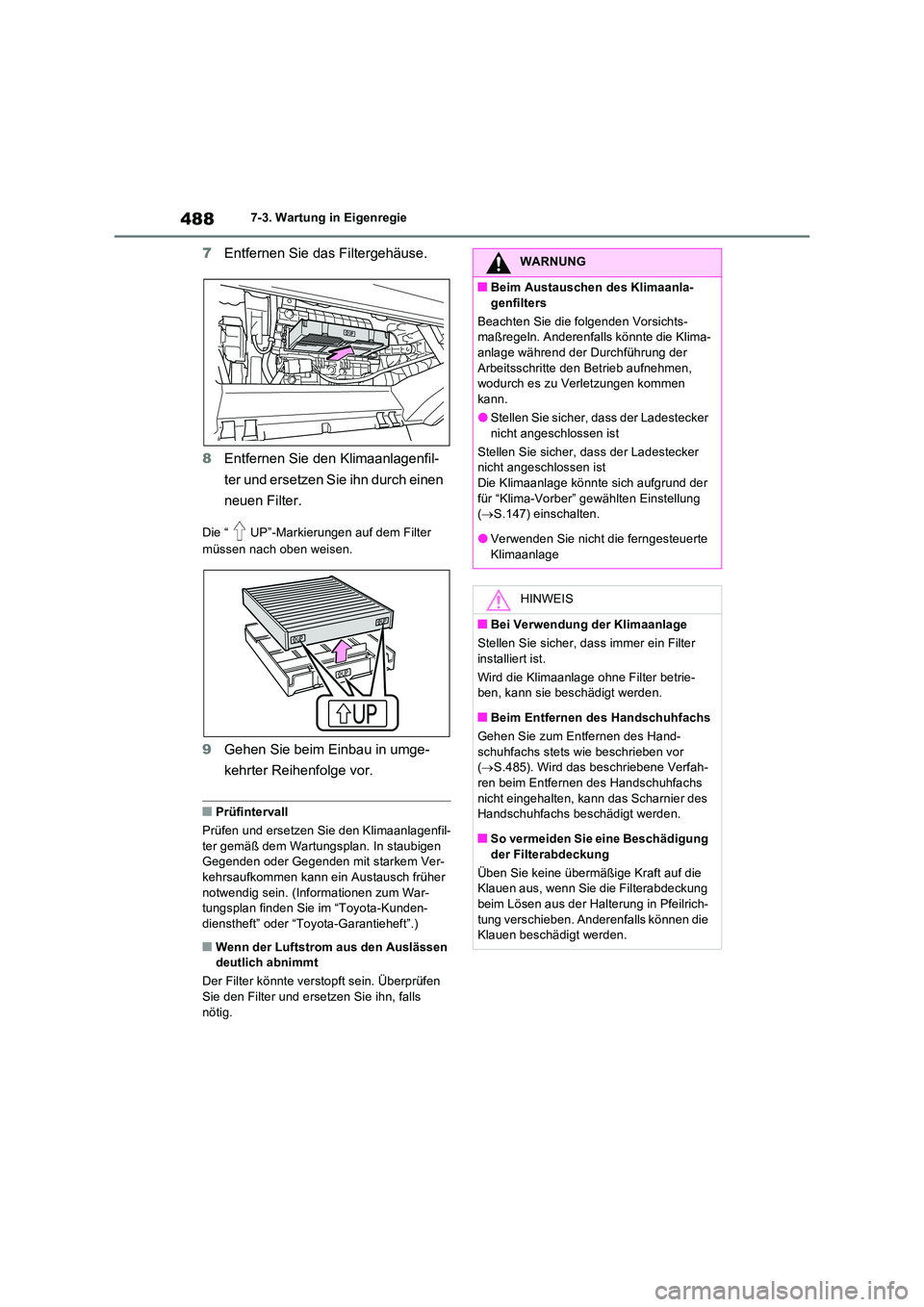

4887-3. Wartung in Eigenregie
7Entfernen Sie das Filtergehäuse.
8 Entfernen Sie den Klimaanlagenfil-
ter und ersetzen Sie ihn durch einen
neuen Filter.
Die “ UP”-Markierungen auf dem Filter
müssen nach oben weisen.
9 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
QPrüfintervall
Prüfen und ersetzen Sie den Klimaanlagenfil- ter gemäß dem Wartungsplan. In staubigen Gegenden oder Gegenden mit starkem Ver-
kehrsaufkommen kann ein Austausch früher notwendig sein. (Informationen zum War-tungsplan finden Sie im “Toyota-Kunden-
dienstheft” oder “Toyota-Garantieheft”.)
QWenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.
WARNUNG
QBeim Austauschen des Klimaanla-
genfilters
Beachten Sie die folgenden Vorsichts- maßregeln. Anderenfalls könnte die Klima-anlage während der Durchführung der
Arbeitsschritte den Betrieb aufnehmen, wodurch es zu Verletzungen kommen kann.
OStellen Sie sicher, dass der Ladestecker
nicht angeschlossen ist
Stellen Sie sicher, dass der Ladestecker nicht angeschlossen ist Die Klimaanlage könnte sich aufgrund der
für “Klima-Vorber” gewählten Einstellung ( S.147) einschalten.
OVerwenden Sie nicht die ferngesteuerte
Klimaanlage
HINWEIS
QBei Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter
installiert ist.
Wird die Klimaanlage ohne Filter betrie- ben, kann sie beschädigt werden.
QBeim Entfernen des Handschuhfachs
Gehen Sie zum Entfernen des Hand-
schuhfachs stets wie beschrieben vor ( S.485). Wird das beschriebene Verfah- ren beim Entfernen des Handschuhfachs
nicht eingehalten, kann das Scharnier des Handschuhfachs beschädigt werden.
QSo vermeiden Sie eine Beschädigung
der Filterabdeckung
Üben Sie keine übermäßige Kraft auf die Klauen aus, wenn Sie die Filterabdeckung beim Lösen aus der Halterung in Pfeilrich-
tung verschieben. Anderenfalls können die Klauen beschädigt werden.

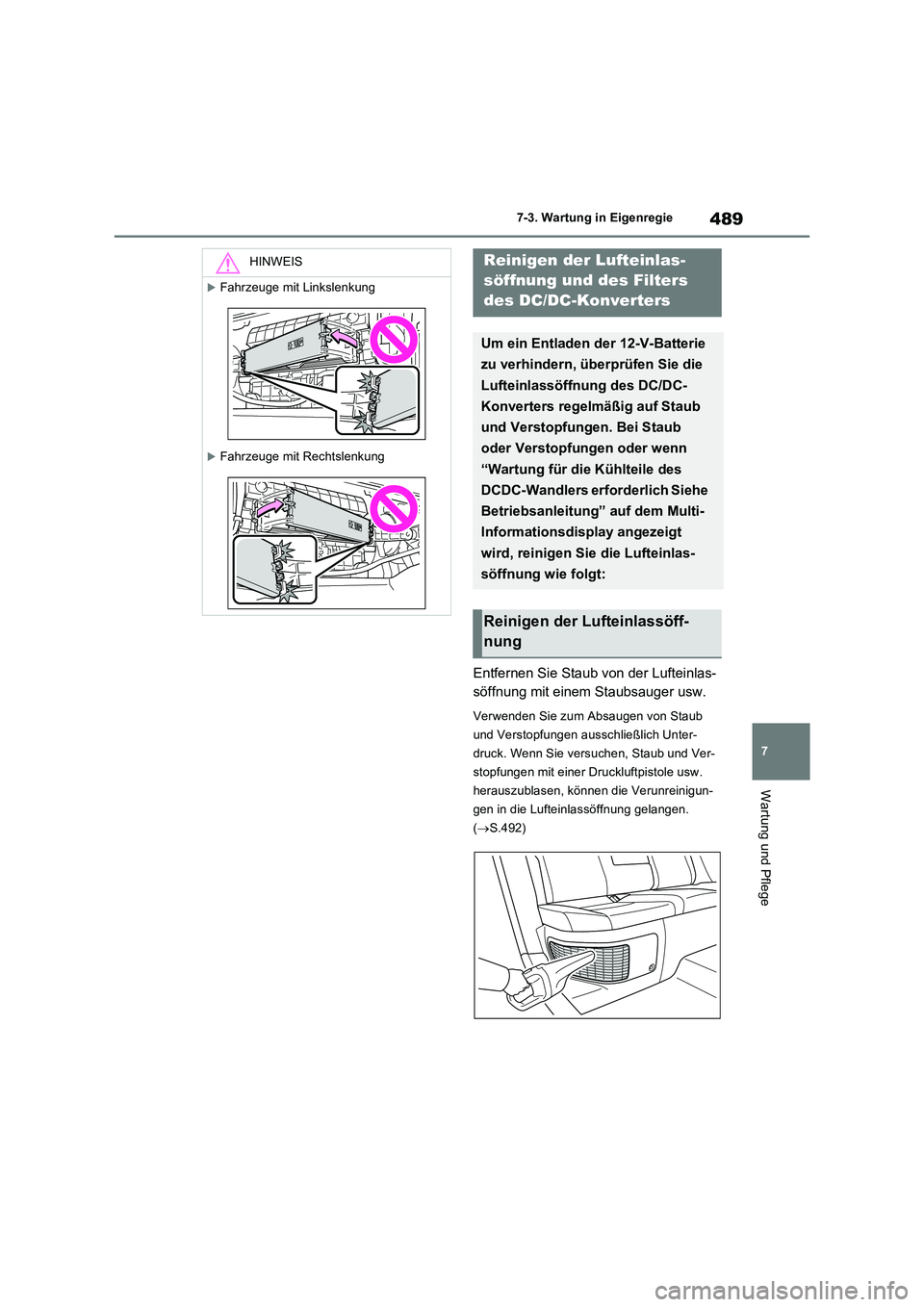

489
7
7-3. Wartung in Eigenregie
Wartung und Pflege
Entfernen Sie Staub von der Lufteinlas-
söffnung mit einem Staubsauger usw.
Verwenden Sie zum Absaugen von Staub
und Verstopfungen ausschließlich Unter-
druck. Wenn Sie versuchen, Staub und Ver-
stopfungen mit einer Druckluftpistole usw.
herauszublasen, können die Verunreinigun-
gen in die Lufteinlassöffnung gelangen.
( S.492)
HINWEIS
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Reinigen der Lufteinlas-
söffnung und des Filters
des DC/DC-Konverters
Um ein Entladen der 12-V-Batterie
zu verhindern, überprüfen Sie die
Lufteinlassöffnung des DC/DC-
Konverters regelmäßig auf Staub
und Verstopfungen. Bei Staub
oder Verstopfungen oder wenn
“Wartung für die Kühlteile des
DCDC-Wandlers erforderlich Siehe
Betriebsanleitung” auf dem Multi-
Informationsdisplay angezeigt
wird, reinigen Sie die Lufteinlas-
söffnung wie folgt:
Reinigen der Lufteinlassöff-
nung

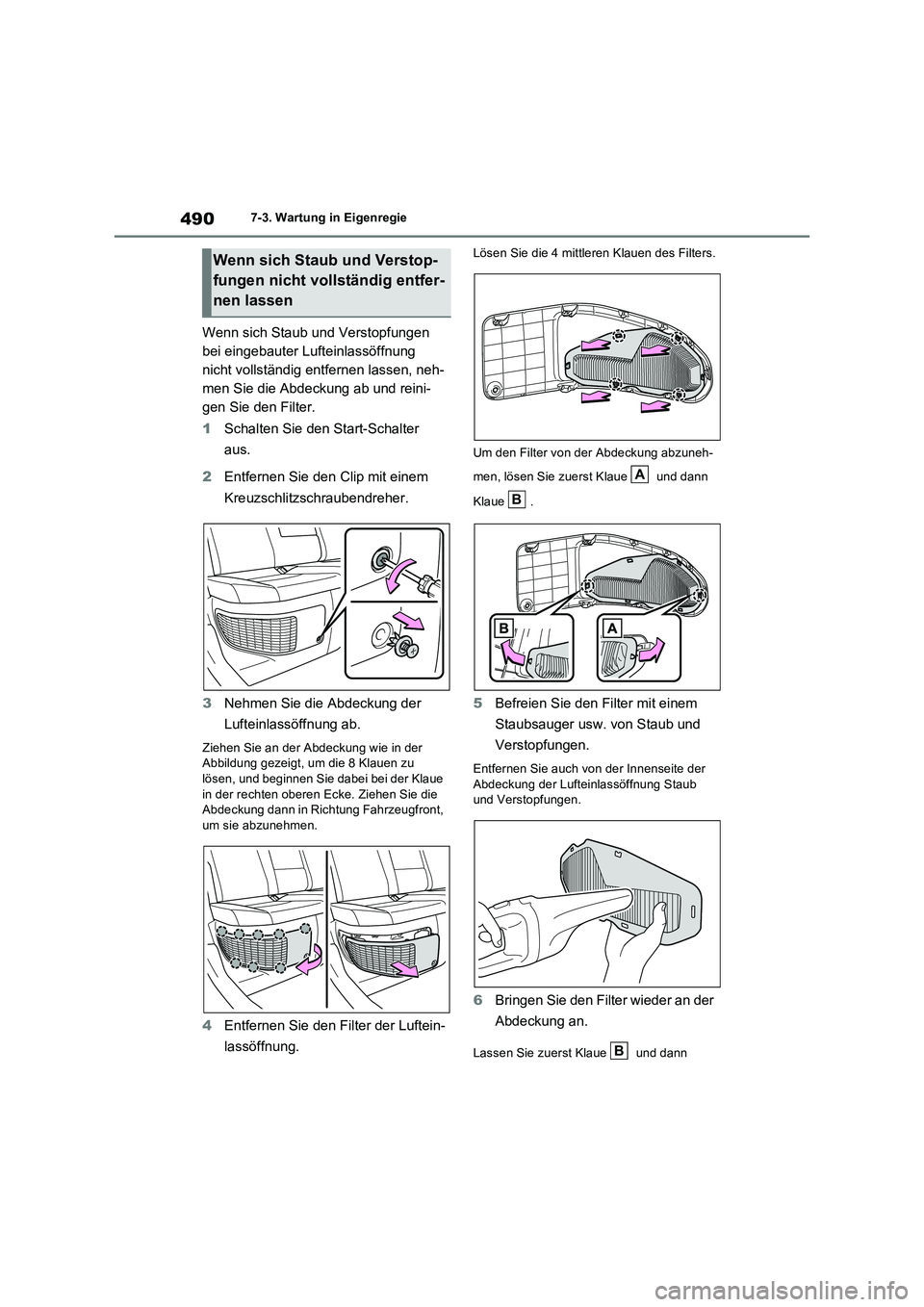

4907-3. Wartung in Eigenregie
Wenn sich Staub und Verstopfungen
bei eingebauter Lufteinlassöffnung
nicht vollständig entfernen lassen, neh-
men Sie die Abdeckung ab und reini-
gen Sie den Filter.
1Schalten Sie den Start-Schalter
aus.
2Entfernen Sie den Clip mit einem
Kreuzschlitzschraubendreher.
3Nehmen Sie die Abdeckung der
Lufteinlassöffnung ab.
Ziehen Sie an der Abdeckung wie in der
Abbildung gezeigt, um die 8 Klauen zu
lösen, und beginnen Sie dabei bei der Klaue
in der rechten oberen Ecke. Ziehen Sie die
Abdeckung dann in Richtung Fahrzeugfront,
um sie abzunehmen.
4Entfernen Sie den Filter der Luftein-
lassöffnung.
Lösen Sie die 4 mittleren Klauen des Filters.
Um den Filter von der Abdeckung abzuneh-
men, lösen Sie zuerst Klaue und dann
Klaue .
5Befreien Sie den Filter mit einem
Staubsauger usw. von Staub und
Verstopfungen.
Entfernen Sie auch von der Innenseite der
Abdeckung der Lufteinlassöffnung Staub
und Verstopfungen.
6Bringen Sie den Filter wieder an der
Abdeckung an.
Lassen Sie zuerst Klaue und dann
Wenn sich Staub und Verstop-
fungen nicht vollständig entfer-
nen lassen
A
B
B

491
7 7-3. Wartung in Eigenregie
Wartung und Pflege
Klaue einrasten.
Um den Filter zu befestigen, lassen Sie die
4 mittleren Klauen einrasten.
Achten Sie darauf, den Filter beim Einbau
nicht zu verbiegen oder zu verformen.
7Bringen Sie die Abdeckung der
Lufteinlassöffnung an.
Setzen Sie die Lasche der Abdeckung wie in
der Abbildung gezeigt ein und drücken Sie
auf die Abdeckung, damit die 8 Klauen ein-
rasten.
8Bringen Sie den Clip an.
QReinigen der Lufteinlassöffnung
OStaub in der Lufteinlassöffnung kann die
Kühlung des DC/DC-Konverters beein-
trächtigen. Wenn die Kühlleistung des
DC/DC-Konverters eingeschränkt wird,
kann sich die 12-V-Batterie entladen.
Überprüfen und reinigen Sie die Lufteinlas-
söffnung regelmäßig.
OBei einem unsachgemäßen Umgang mit
der Abdeckung der Lufteinlassöffnung und
dem Filter können diese beschädigt wer-
den. Wenn Sie Bedenken bezüglich der
Reinigung des Filters haben, setzen Sie
sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in
Verbindung.
QWenn “Wartung für die Kühlteile des
DCDC-Wandlers erforderlich Siehe
Betriebsanleitung” auf dem Multi-Infor-
mationsdisplay angezeigt wird
OWenn diese Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird, neh-
men Sie die Abdeckung der Lufteinlassöff-
nung ab und reinigen Sie den Filter.
(S.490)
OStarten Sie nach dem Reinigen der
Lufteinlassöffnung das Hybridsystem, um
sicherzustellen, dass die Warnmeldung
nicht mehr angezeigt wird.
Es kann ca. 20 Minuten dauern, bis die
Warnmeldung nach dem Starten des
Hybridsystems erlischt. Wenn die Warn-
meldung nicht erlischt, lassen Sie das
Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen
A

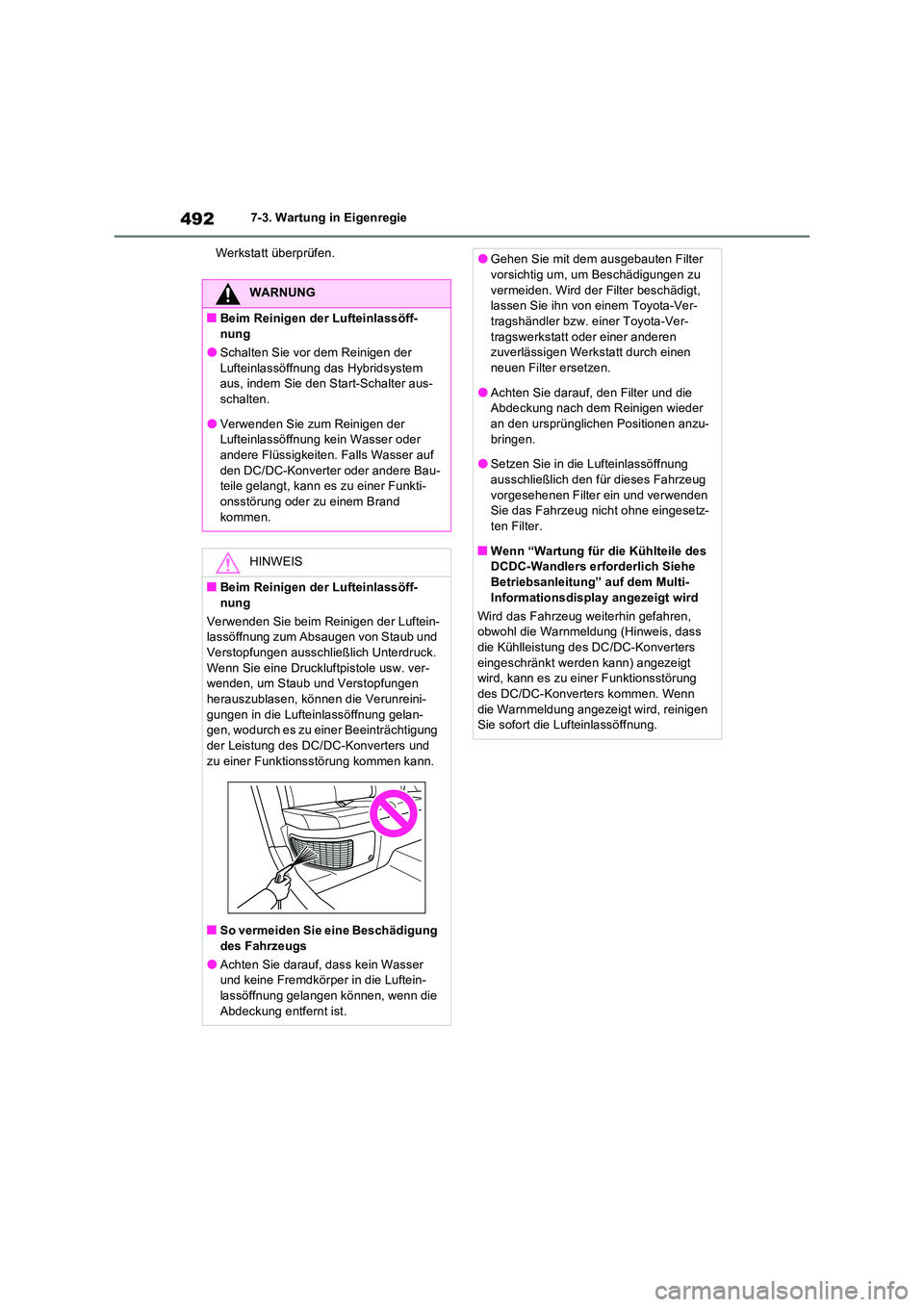

4927-3. Wartung in Eigenregie
Werkstatt überprüfen.
WARNUNG
QBeim Reinigen der Lufteinlassöff- nung
OSchalten Sie vor dem Reinigen der
Lufteinlassöffnung das Hybridsystem aus, indem Sie den Start-Schalter aus-schalten.
OVerwenden Sie zum Reinigen der Lufteinlassöffnung kein Wasser oder andere Flüssigkeiten. Falls Wasser auf
den DC/DC-Konverter oder andere Bau- teile gelangt, kann es zu einer Funkti-onsstörung oder zu einem Brand
kommen.
HINWEIS
QBeim Reinigen der Lufteinlassöff-
nung
Verwenden Sie beim Reinigen der Luftein- lassöffnung zum Absaugen von Staub und Verstopfungen ausschließlich Unterdruck.
Wenn Sie eine Druckluftpistole usw. ver- wenden, um Staub und Verstopfungen herauszublasen, können die Verunreini-
gungen in die Lufteinlassöffnung gelan- gen, wodurch es zu einer Beeinträchtigung der Leistung des DC/DC-Konverters und
zu einer Funktionsstörung kommen kann.
QSo vermeiden Sie eine Beschädigung
des Fahrzeugs
OAchten Sie darauf, dass kein Wasser und keine Fremdkörper in die Luftein-lassöffnung gelangen können, wenn die
Abdeckung entfernt ist.
OGehen Sie mit dem ausgebauten Filter vorsichtig um, um Beschädigungen zu
vermeiden. Wird der Filter beschädigt, lassen Sie ihn von einem Toyota-Ver-tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt durch einen neuen Filter ersetzen.
OAchten Sie darauf, den Filter und die Abdeckung nach dem Reinigen wieder an den ursprünglichen Positionen anzu-
bringen.
OSetzen Sie in die Lufteinlassöffnung ausschließlich den für dieses Fahrzeug
vorgesehenen Filter ein und verwenden Sie das Fahrzeug nicht ohne eingesetz-ten Filter.
QWenn “Wartung für die Kühlteile des DCDC-Wandlers erforderlich Siehe Betriebsanleitung” auf dem Multi-
Informationsdisplay angezeigt wird
Wird das Fahrzeug weiterhin gefahren, obwohl die Warnmeldung (Hinweis, dass die Kühlleistung des DC/DC-Konverters
eingeschränkt werden kann) angezeigt wird, kann es zu einer Funktionsstörung des DC/DC-Konverters kommen. Wenn
die Warnmeldung angezeigt wird, reinigen Sie sofort die Lufteinlassöffnung.

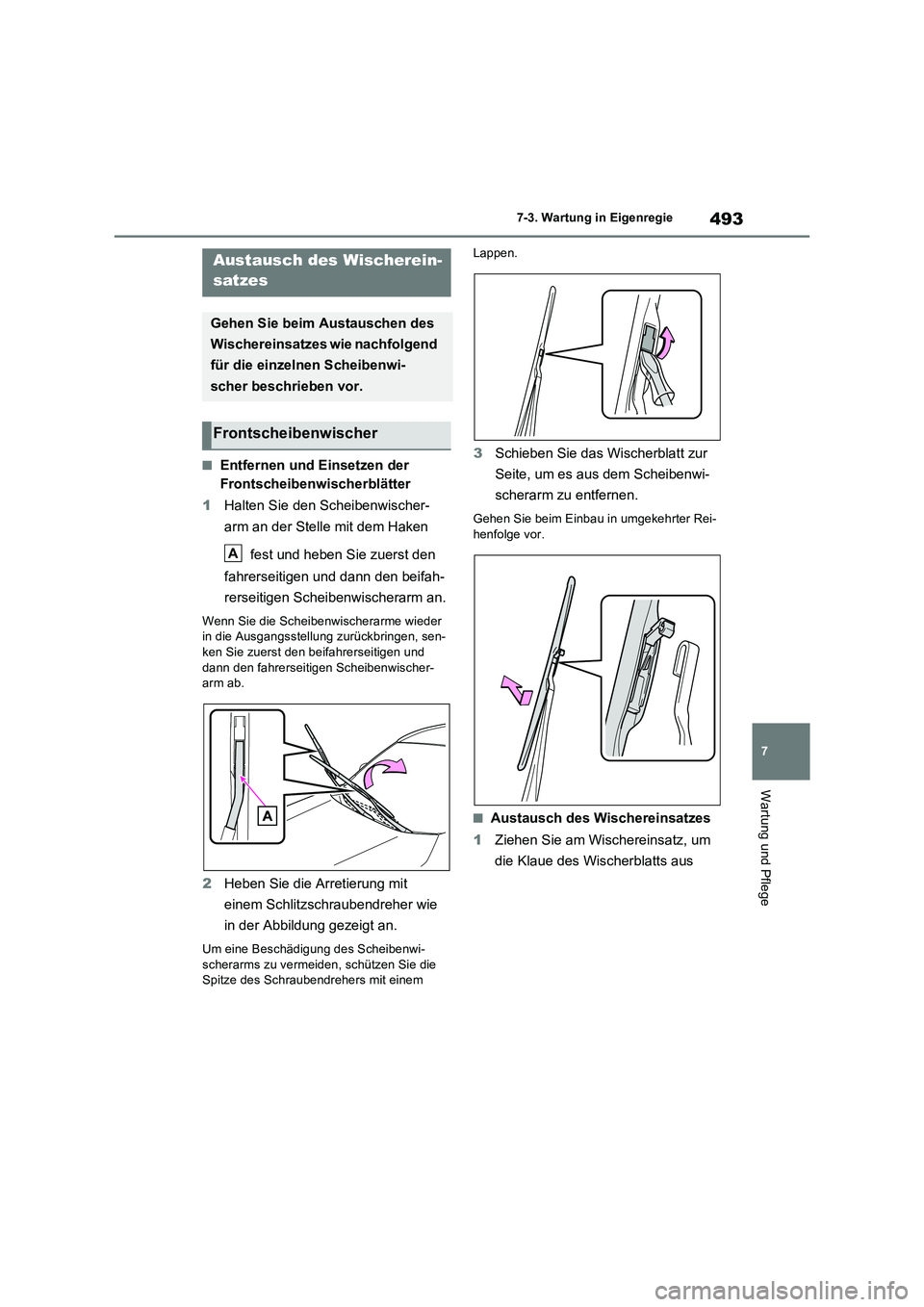

493
7 7-3. Wartung in Eigenregie
Wartung und Pflege
QEntfernen und Einsetzen der
Frontscheibenwischerblätter
1Halten Sie den Scheibenwischer-
arm an der Stelle mit dem Haken
fest und heben Sie zuerst den
fahrerseitigen und dann den beifah-
rerseitigen Scheibenwischerarm an.
Wenn Sie die Scheibenwischerarme wieder
in die Ausgangsstellung zurückbringen, sen-
ken Sie zuerst den beifahrerseitigen und
dann den fahrerseitigen Scheibenwischer-
arm ab.
2Heben Sie die Arretierung mit
einem Schlitzschraubendreher wie
in der Abbildung gezeigt an.
Um eine Beschädigung des Scheibenwi-
scherarms zu vermeiden, schützen Sie die
Spitze des Schraubendrehers mit einem Lappen.
3Schieben Sie das Wischerblatt zur
Seite, um es aus dem Scheibenwi-
scherarm zu entfernen.
Gehen Sie beim Einbau in umgekehrter Rei-
henfolge vor.
QAustausch des Wischereinsatzes
1Ziehen Sie am Wischereinsatz, um
die Klaue des Wischerblatts aus
Austausch des Wischerein-
satzes
Gehen Sie beim Austauschen des
Wischereinsatzes wie nachfolgend
für die einzelnen Scheibenwi-
scher beschrieben vor.
Frontscheibenwischer
A

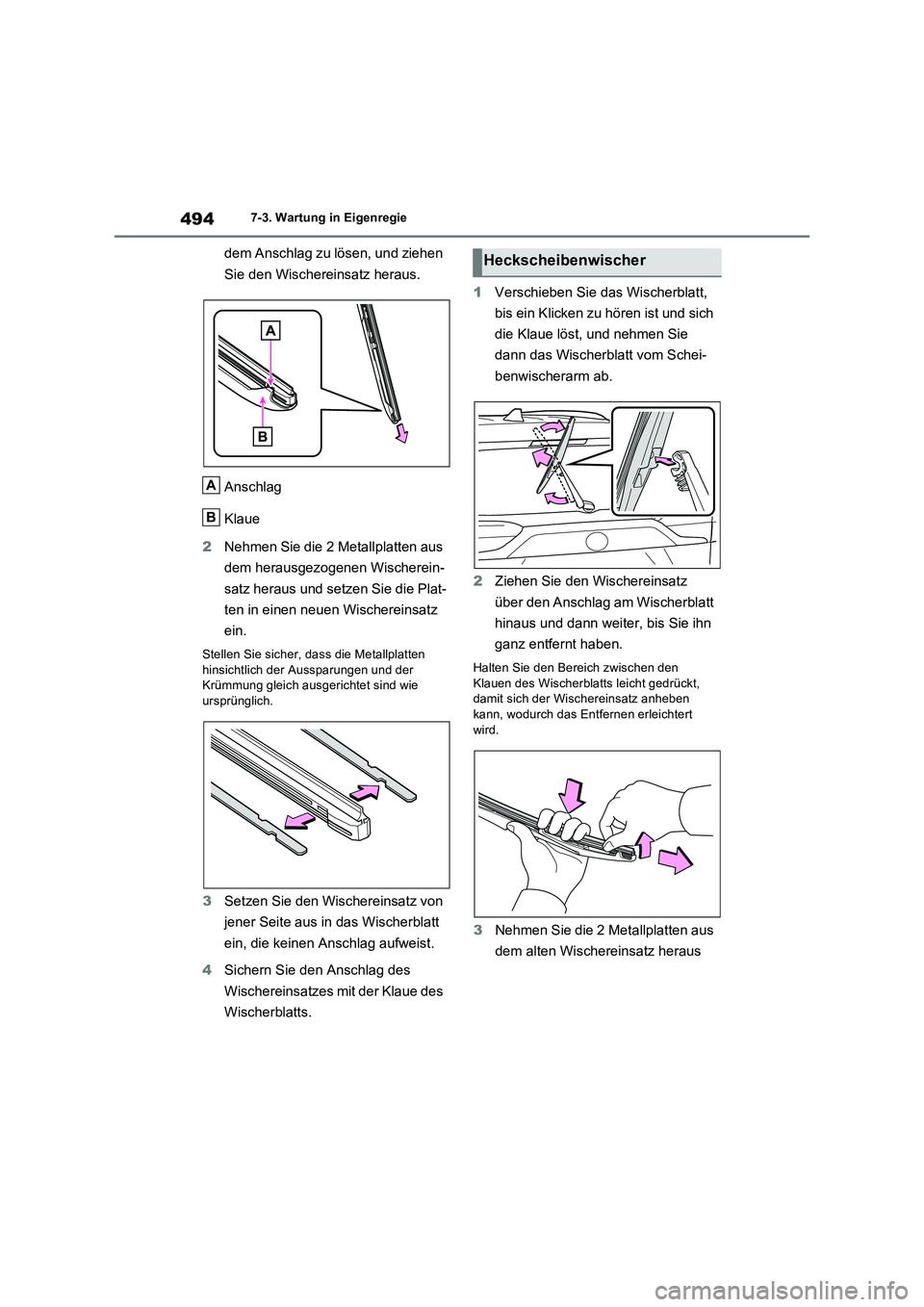

4947-3. Wartung in Eigenregie
dem Anschlag zu lösen, und ziehen
Sie den Wischereinsatz heraus.
Anschlag
Klaue
2 Nehmen Sie die 2 Metallplatten aus
dem herausgezogenen Wischerein-
satz heraus und setzen Sie die Plat-
ten in einen neuen Wischereinsatz
ein.
Stellen Sie sicher, dass die Metallplatten
hinsichtlich der Aussparungen und der Krümmung gleich ausgerichtet sind wie ursprünglich.
3 Setzen Sie den Wischereinsatz von
jener Seite aus in das Wischerblatt
ein, die keinen Anschlag aufweist.
4 Sichern Sie den Anschlag des
Wischereinsatzes mit der Klaue des
Wischerblatts.
1 Verschieben Sie das Wischerblatt,
bis ein Klicken zu hören ist und sich
die Klaue löst, und nehmen Sie
dann das Wischerblatt vom Schei-
benwischerarm ab.
2 Ziehen Sie den Wischereinsatz
über den Anschlag am Wischerblatt
hinaus und dann weiter, bis Sie ihn
ganz entfernt haben.
Halten Sie den Bereich zwischen den Klauen des Wischerblatts leicht gedrückt, damit sich der Wischereinsatz anheben
kann, wodurch das En tfernen erleichtert wird.
3 Nehmen Sie die 2 Metallplatten aus
dem alten Wischereinsatz heraus
A
B
Heckscheibenwischer
