2022 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

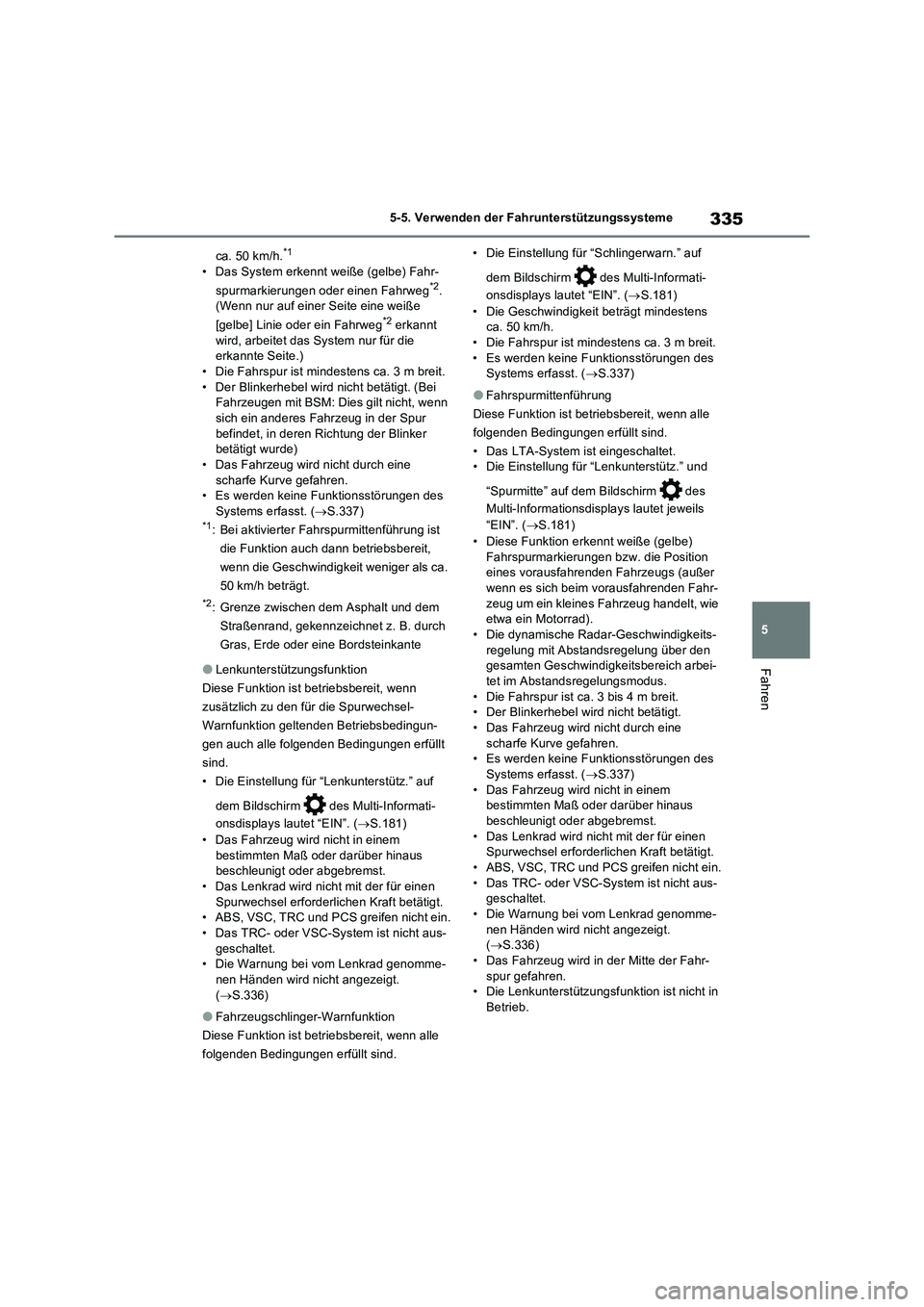

335
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
ca. 50 km/h.*1
• Das System erkennt weiße (gelbe) Fahr-
spurmarkierungen oder einen Fahrweg*2.
(Wenn nur auf einer Seite eine weiße
[gelbe] Linie oder ein Fahrweg
*2 erkannt
wird, arbeitet das System nur für die
erkannte Seite.)
• Die Fahrspur ist mindestens ca. 3 m breit.
• Der Blinkerhebel wird nicht betätigt. (Bei
Fahrzeugen mit BSM: Dies gilt nicht, wenn
sich ein anderes Fahrzeug in der Spur
befindet, in deren Richtung der Blinker
betätigt wurde)
• Das Fahrzeug wird nicht durch eine
scharfe Kurve gefahren.
• Es werden keine Funktionsstörungen des
Systems erfasst. (S.337)
*1: Bei aktivierter Fahrspurmittenführung ist
die Funktion auch dann betriebsbereit,
wenn die Geschwindigkeit weniger als ca.
50 km/h beträgt.
*2: Grenze zwischen dem Asphalt und dem
Straßenrand, gekennzeichnet z. B. durch
Gras, Erde oder eine Bordsteinkante
OLenkunterstützungsfunktion
Diese Funktion ist betriebsbereit, wenn
zusätzlich zu den für die Spurwechsel-
Warnfunktion geltenden Betriebsbedingun-
gen auch alle folgenden Bedingungen erfüllt
sind.
• Die Einstellung für “Lenkunterstütz.” auf
dem Bildschirm des Multi-Informati-
onsdisplays lautet “EIN”. (S.181)
• Das Fahrzeug wird nicht in einem
bestimmten Maß oder darüber hinaus
beschleunigt oder abgebremst.
• Das Lenkrad wird nicht mit der für einen
Spurwechsel erforderlichen Kraft betätigt.
• ABS, VSC, TRC und PCS greifen nicht ein.
• Das TRC- oder VSC-System ist nicht aus-
geschaltet.
• Die Warnung bei vom Lenkrad genomme-
nen Händen wird nicht angezeigt.
(S.336)
OFahrzeugschlinger-Warnfunktion
Diese Funktion ist betriebsbereit, wenn alle
folgenden Bedingungen erfüllt sind.• Die Einstellung für “Schlingerwarn.” auf
dem Bildschirm des Multi-Informati-
onsdisplays lautet “EIN”. (S.181)
• Die Geschwindigkeit beträgt mindestens
ca. 50 km/h.
• Die Fahrspur ist mindestens ca. 3 m breit.
• Es werden keine Funktionsstörungen des
Systems erfasst. (S.337)
OFahrspurmittenführung
Diese Funktion ist betriebsbereit, wenn alle
folgenden Bedingungen erfüllt sind.
• Das LTA-System ist eingeschaltet.
• Die Einstellung für “Lenkunterstütz.” und
“Spurmitte” auf dem Bildschirm des
Multi-Informationsdisplays lautet jeweils
“EIN”. (S.181)
• Diese Funktion erkennt weiße (gelbe)
Fahrspurmarkierungen bzw. die Position
eines vorausfahrenden Fahrzeugs (außer
wenn es sich beim vorausfahrenden Fahr-
zeug um ein kleines Fahrzeug handelt, wie
etwa ein Motorrad).
• Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich arbei-
tet im Abstandsregelungsmodus.
• Die Fahrspur ist ca. 3 bis 4 m breit.
• Der Blinkerhebel wird nicht betätigt.
• Das Fahrzeug wird nicht durch eine
scharfe Kurve gefahren.
• Es werden keine Funktionsstörungen des
Systems erfasst. (S.337)
• Das Fahrzeug wird nicht in einem
bestimmten Maß oder darüber hinaus
beschleunigt oder abgebremst.
• Das Lenkrad wird nicht mit der für einen
Spurwechsel erforderlichen Kraft betätigt.
• ABS, VSC, TRC und PCS greifen nicht ein.
• Das TRC- oder VSC-System ist nicht aus-
geschaltet.
• Die Warnung bei vom Lenkrad genomme-
nen Händen wird nicht angezeigt.
(S.336)
• Das Fahrzeug wird in der Mitte der Fahr-
spur gefahren.
• Die Lenkunterstützungsfunktion ist nicht in
Betrieb.

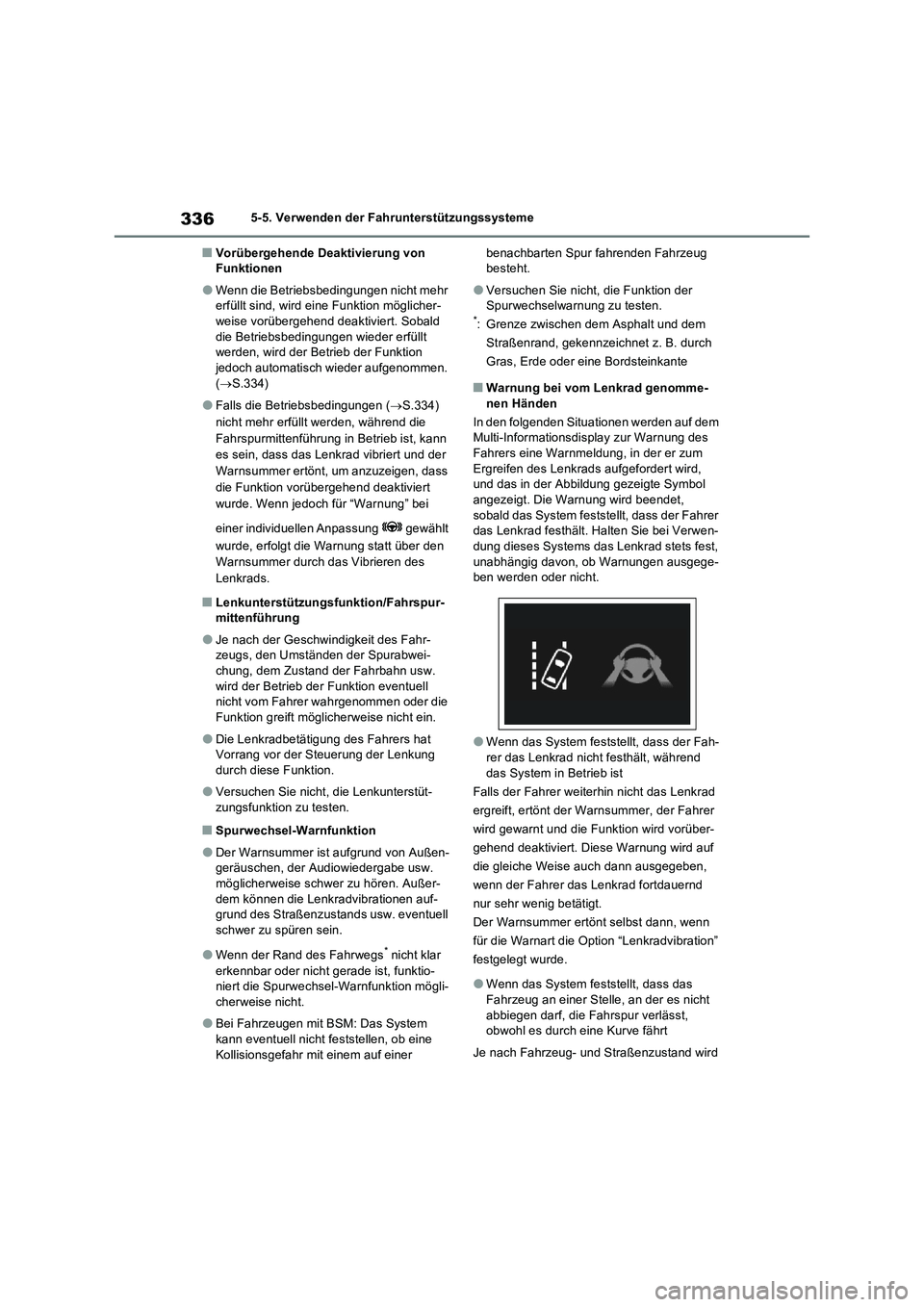

3365-5. Verwenden der Fahrunterstützungssysteme
QVorübergehende Deaktivierung von
Funktionen
OWenn die Betriebsbedingungen nicht mehr
erfüllt sind, wird eine Funktion möglicher-
weise vorübergehend deaktiviert. Sobald
die Betriebsbedingungen wieder erfüllt
werden, wird der Betrieb der Funktion
jedoch automatisch wieder aufgenommen.
(S.334)
OFalls die Betriebsbedingungen (S.334)
nicht mehr erfüllt werden, während die
Fahrspurmittenführung in Betrieb ist, kann
es sein, dass das Lenkrad vibriert und der
Warnsummer ertönt, um anzuzeigen, dass
die Funktion vorübergehend deaktiviert
wurde. Wenn jedoch für “Warnung” bei
einer individuellen Anpassung gewählt
wurde, erfolgt die Warnung statt über den
Warnsummer durch das Vibrieren des
Lenkrads.
QLenkunterstützungsfunktion/Fahrspur-
mittenführung
OJe nach der Geschwindigkeit des Fahr-
zeugs, den Umständen der Spurabwei-
chung, dem Zustand der Fahrbahn usw.
wird der Betrieb der Funktion eventuell
nicht vom Fahrer wahrgenommen oder die
Funktion greift möglicherweise nicht ein.
ODie Lenkradbetätigung des Fahrers hat
Vorrang vor der Steuerung der Lenkung
durch diese Funktion.
OVersuchen Sie nicht, die Lenkunterstüt-
zungsfunktion zu testen.
QSpurwechsel-Warnfunktion
ODer Warnsummer ist aufgrund von Außen-
geräuschen, der Audiowiedergabe usw.
möglicherweise schwer zu hören. Außer-
dem können die Lenkradvibrationen auf-
grund des Straßenzustands usw. eventuell
schwer zu spüren sein.
OWenn der Rand des Fahrwegs* nicht klar
erkennbar oder nicht gerade ist, funktio-
niert die Spurwechsel-Warnfunktion mögli-
cherweise nicht.
OBei Fahrzeugen mit BSM: Das System
kann eventuell nicht feststellen, ob eine
Kollisionsgefahr mit einem auf einer benachbarten Spur fahrenden Fahrzeug
besteht.
OVersuchen Sie nicht, die Funktion der
Spurwechselwarnung zu testen.
*: Grenze zwischen dem Asphalt und dem
Straßenrand, gekennzeichnet z. B. durch
Gras, Erde oder eine Bordsteinkante
QWarnung bei vom Lenkrad genomme-
nen Händen
In den folgenden Situationen werden auf dem
Multi-Informationsdisplay zur Warnung des
Fahrers eine Warnmeldung, in der er zum
Ergreifen des Lenkrads aufgefordert wird,
und das in der Abbildung gezeigte Symbol
angezeigt. Die Warnung wird beendet,
sobald das System feststellt, dass der Fahrer
das Lenkrad festhält. Halten Sie bei Verwen-
dung dieses Systems das Lenkrad stets fest,
unabhängig davon, ob Warnungen ausgege-
ben werden oder nicht.
OWenn das System feststellt, dass der Fah-
rer das Lenkrad nicht festhält, während
das System in Betrieb ist
Falls der Fahrer weiterhin nicht das Lenkrad
ergreift, ertönt der Warnsummer, der Fahrer
wird gewarnt und die Funktion wird vorüber-
gehend deaktiviert. Diese Warnung wird auf
die gleiche Weise auch dann ausgegeben,
wenn der Fahrer das Lenkrad fortdauernd
nur sehr wenig betätigt.
Der Warnsummer ertönt selbst dann, wenn
für die Warnart die Option “Lenkradvibration”
festgelegt wurde.
OWenn das System feststellt, dass das
Fahrzeug an einer Stelle, an der es nicht
abbiegen darf, die Fahrspur verlässt,
obwohl es durch eine Kurve fährt
Je nach Fahrzeug- und Straßenzustand wird

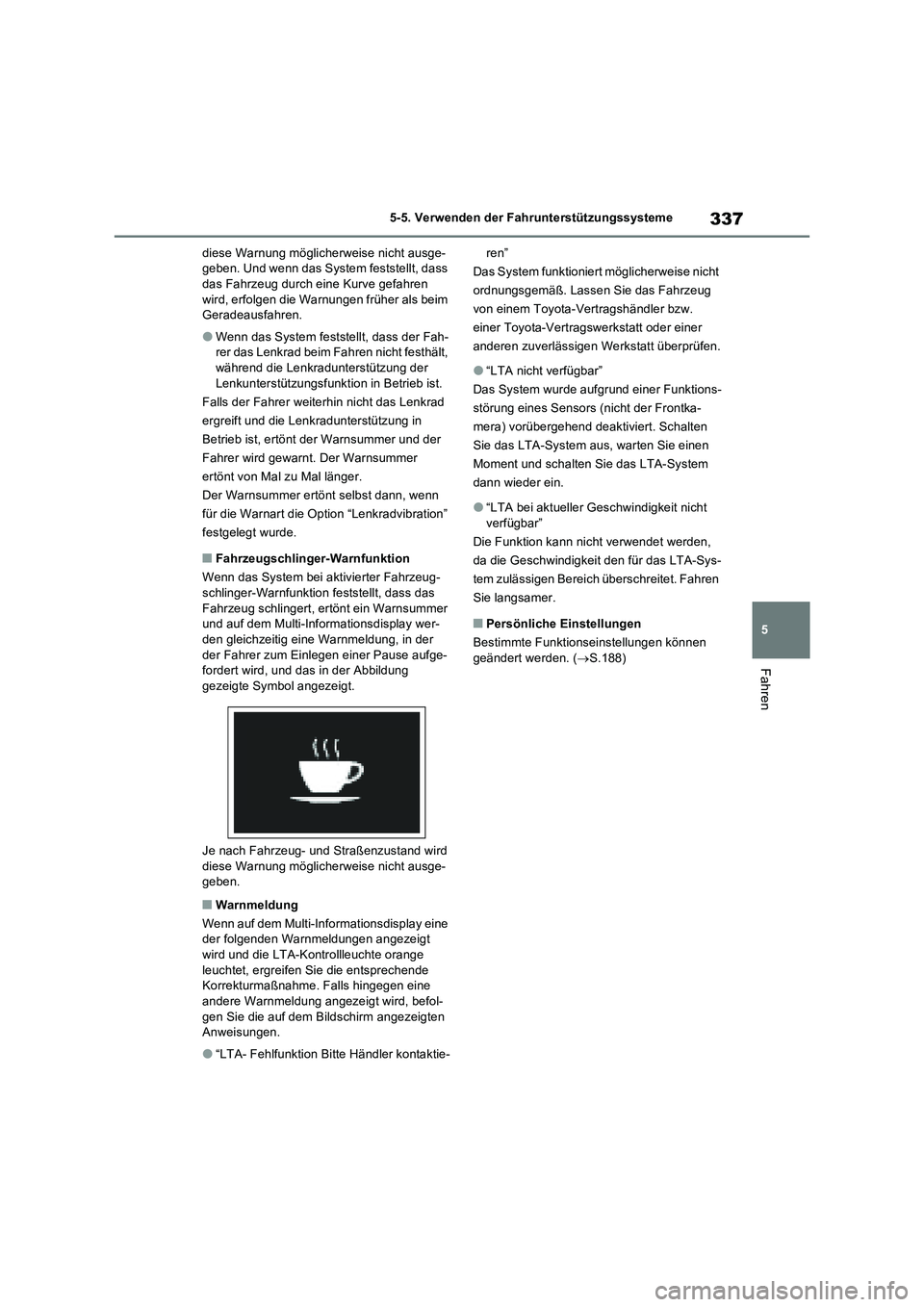

337
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
diese Warnung möglicherweise nicht ausge-
geben. Und wenn das System feststellt, dass
das Fahrzeug durch eine Kurve gefahren
wird, erfolgen die Warnungen früher als beim
Geradeausfahren.
OWenn das System feststellt, dass der Fah-
rer das Lenkrad beim Fahren nicht festhält,
während die Lenkradunterstützung der
Lenkunterstützungsfunktion in Betrieb ist.
Falls der Fahrer weiterhin nicht das Lenkrad
ergreift und die Lenkradunterstützung in
Betrieb ist, ertönt der Warnsummer und der
Fahrer wird gewarnt. Der Warnsummer
ertönt von Mal zu Mal länger.
Der Warnsummer ertönt selbst dann, wenn
für die Warnart die Option “Lenkradvibration”
festgelegt wurde.
QFahrzeugschlinger-Warnfunktion
Wenn das System bei aktivierter Fahrzeug-
schlinger-Warnfunktion feststellt, dass das
Fahrzeug schlingert, ertönt ein Warnsummer
und auf dem Multi-Informationsdisplay wer-
den gleichzeitig eine Warnmeldung, in der
der Fahrer zum Einlegen einer Pause aufge-
fordert wird, und das in der Abbildung
gezeigte Symbol angezeigt.
Je nach Fahrzeug- und Straßenzustand wird
diese Warnung möglicherweise nicht ausge-
geben.
QWarnmeldung
Wenn auf dem Multi-Informationsdisplay eine
der folgenden Warnmeldungen angezeigt
wird und die LTA-Kontrollleuchte orange
leuchtet, ergreifen Sie die entsprechende
Korrekturmaßnahme. Falls hingegen eine
andere Warnmeldung angezeigt wird, befol-
gen Sie die auf dem Bildschirm angezeigten
Anweisungen.
O“LTA- Fehlfunktion Bitte Händler kontaktie-ren”
Das System funktioniert möglicherweise nicht
ordnungsgemäß. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
O“LTA nicht verfügbar”
Das System wurde aufgrund einer Funktions-
störung eines Sensors (nicht der Frontka-
mera) vorübergehend deaktiviert. Schalten
Sie das LTA-System aus, warten Sie einen
Moment und schalten Sie das LTA-System
dann wieder ein.
O“LTA bei aktueller Geschwindigkeit nicht
verfügbar”
Die Funktion kann nicht verwendet werden,
da die Geschwindigkeit den für das LTA-Sys-
tem zulässigen Bereich überschreitet. Fahren
Sie langsamer.
QPersönliche Einstellungen
Bestimmte Funktionseinstellungen können
geändert werden. (S.188)

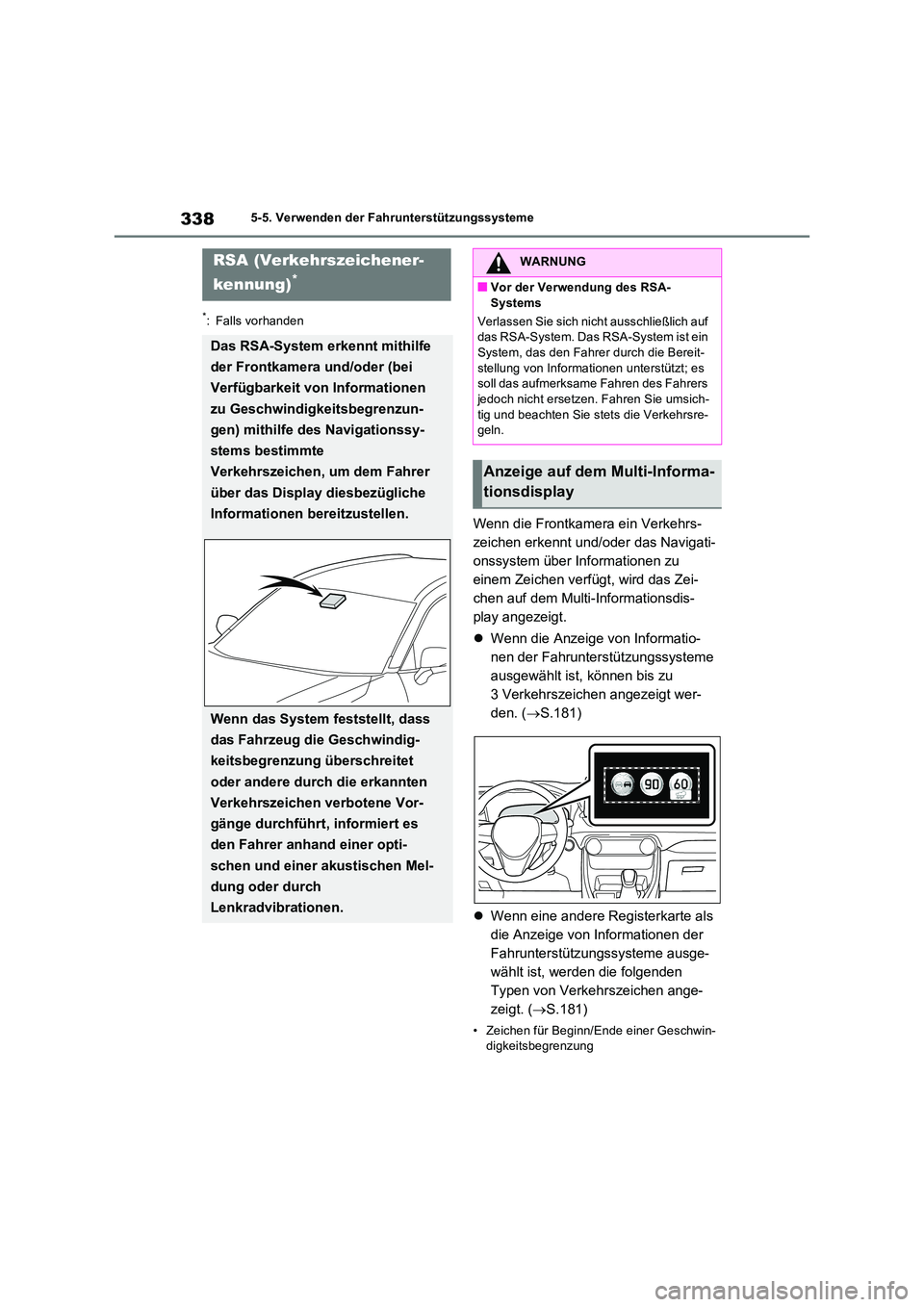

3385-5. Verwenden der Fahrunterstützungssysteme
*: Falls vorhanden
Wenn die Frontkamera ein Verkehrs-
zeichen erkennt und/oder das Navigati-
onssystem über Informationen zu
einem Zeichen verfügt, wird das Zei-
chen auf dem Multi-Informationsdis-
play angezeigt.
 Wenn die Anzeige von Informatio-
nen der Fahrunterstützungssysteme
ausgewählt ist, können bis zu
3 Verkehrszeichen angezeigt wer-
den. ( S.181)
 Wenn eine andere Registerkarte als
die Anzeige von Informationen der
Fahrunterstützungssysteme ausge-
wählt ist, werden die folgenden
Typen von Verkehrszeichen ange-
zeigt. ( S.181)
• Zeichen für Beginn/Ende einer Geschwin- digkeitsbegrenzung
RSA (Verkehrszeichener-
kennung)*
Das RSA-System erkennt mithilfe
der Frontkamera und/oder (bei
Verfügbarkeit von Informationen
zu Geschwindigkeitsbegrenzun-
gen) mithilfe des Navigationssy-
stems bestimmte
Verkehrszeichen, um dem Fahrer
über das Display diesbezügliche
Informationen bereitzustellen.
Wenn das System feststellt, dass
das Fahrzeug die Geschwindig-
keitsbegrenzung überschreitet
oder andere durch die erkannten
Verkehrszeichen verbotene Vor-
gänge durchführt, informiert es
den Fahrer anhand einer opti-
schen und einer akustischen Mel-
dung oder durch
Lenkradvibrationen.
WARNUNG
QVor der Verwendung des RSA-
Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist ein System, das den Fahrer durch die Bereit-
stellung von Informationen unterstützt; es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie umsich-
tig und beachten Sie stets die Verkehrsre- geln.
Anzeige auf dem Multi-Informa-
tionsdisplay

339

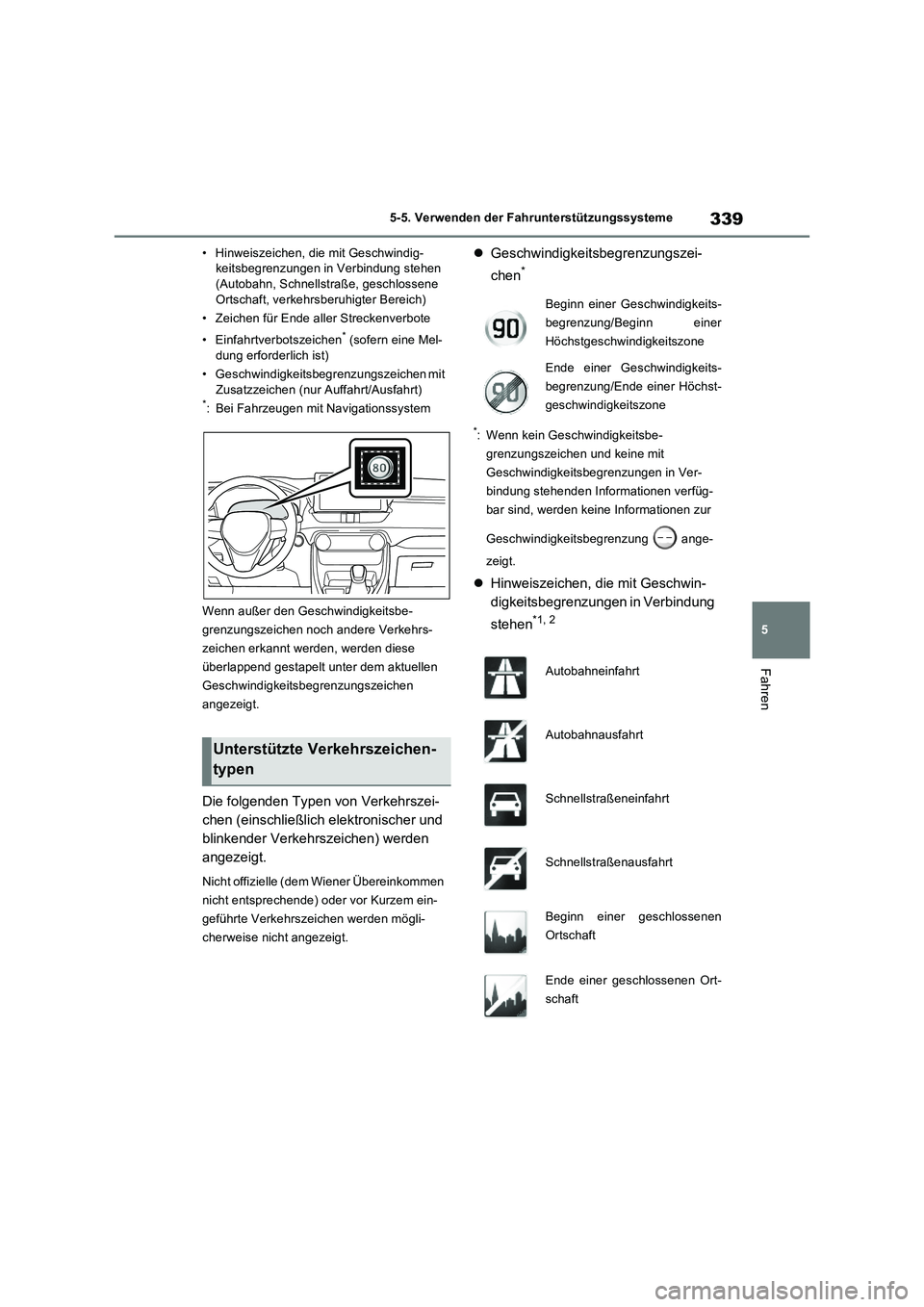

5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
• Hinweiszeichen, die mit Geschwindig-
keitsbegrenzungen in Verbindung stehen
(Autobahn, Schnellstraße, geschlossene
Ortschaft, verkehrsberuhigter Bereich)
• Zeichen für Ende aller Streckenverbote
• Einfahrtverbotszeichen
* (sofern eine Mel-
dung erforderlich ist)
• Geschwindigkeitsbegrenzungszeichen mit
Zusatzzeichen (nur Auffahrt/Ausfahrt)
*: Bei Fahrzeugen mit Navigationssystem
Wenn außer den Geschwindigkeitsbe-
grenzungszeichen noch andere Verkehrs-
zeichen erkannt werden, werden diese
überlappend gestapelt unter dem aktuellen
Geschwindigkeitsbegrenzungszeichen
angezeigt.
Die folgenden Typen von Verkehrszei-
chen (einschließlich elektronischer und
blinkender Verkehrszeichen) werden
angezeigt.
Nicht offizielle (dem Wiener Übereinkommen
nicht entsprechende) oder vor Kurzem ein-
geführte Verkehrszeichen werden mögli-
cherweise nicht angezeigt.
Geschwindigkeitsbegrenzungszei-
chen
*
*: Wenn kein Geschwindigkeitsbe-
grenzungszeichen und keine mit
Geschwindigkeitsbegrenzungen in Ver-
bindung stehenden Informationen verfüg-
bar sind, werden keine Informationen zur
Geschwindigkeitsbegrenzung ange-
zeigt.
Hinweiszeichen, die mit Geschwin-
digkeitsbegrenzungen in Verbindung
stehen
*1, 2
Unterstützte Verkehrszeichen-
typen
Beginn einer Geschwindigkeits-
begrenzung/Beginn einer
Höchstgeschwindigkeitszone
Ende einer Geschwindigkeits-
begrenzung/Ende einer Höchst-
geschwindigkeitszone
Autobahneinfahrt
Autobahnausfahrt
Schnellstraßeneinfahrt
Schnellstraßenausfahrt
Beginn einer geschlossenen
Ortschaft
Ende einer geschlossenen Ort-
schaft

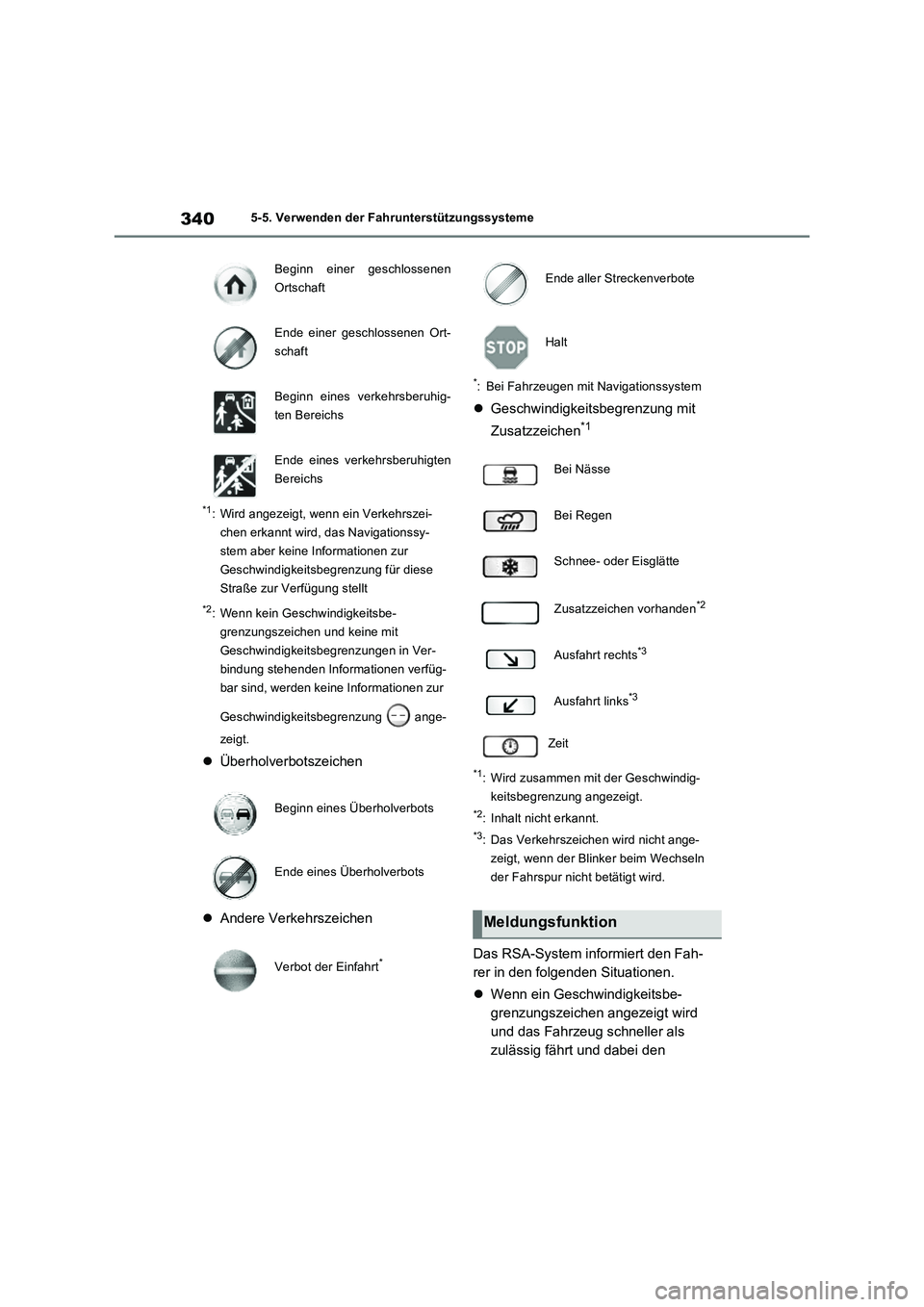

3405-5. Verwenden der Fahrunterstützungssysteme
*1: Wird angezeigt, wenn ein Verkehrszei-
chen erkannt wird, das Navigationssy-
stem aber keine Informationen zur
Geschwindigkeitsbegrenzung für diese
Straße zur Verfügung stellt
*2: Wenn kein Geschwindigkeitsbe-
grenzungszeichen und keine mit
Geschwindigkeitsbegrenzungen in Ver-
bindung stehenden Informationen verfüg-
bar sind, werden keine Informationen zur
Geschwindigkeitsbegrenzung ange-
zeigt.
Überholverbotszeichen
Andere Verkehrszeichen
*: Bei Fahrzeugen mit Navigationssystem
Geschwindigkeitsbegrenzung mit
Zusatzzeichen
*1
*1: Wird zusammen mit der Geschwindig-
keitsbegrenzung angezeigt.
*2: Inhalt nicht erkannt.
*3: Das Verkehrszeichen wird nicht ange-
zeigt, wenn der Blinker beim Wechseln
der Fahrspur nicht betätigt wird.
Das RSA-System informiert den Fah-
rer in den folgenden Situationen.
Wenn ein Geschwindigkeitsbe-
grenzungszeichen angezeigt wird
und das Fahrzeug schneller als
zulässig fährt und dabei den
Beginn einer geschlossenen
Ortschaft
Ende einer geschlossenen Ort-
schaft
Beginn eines verkehrsberuhig-
ten Bereichs
Ende eines verkehrsberuhigten
Bereichs
Beginn eines Überholverbots
Ende eines Überholverbots
Verbot der Einfahrt
*
Ende aller Streckenverbote
Halt
Bei Nässe
Bei Regen
Schnee- oder Eisglätte
Zusatzzeichen vorhanden
*2
Ausfahrt rechts*3
Ausfahrt links*3
Zeit
Meldungsfunktion

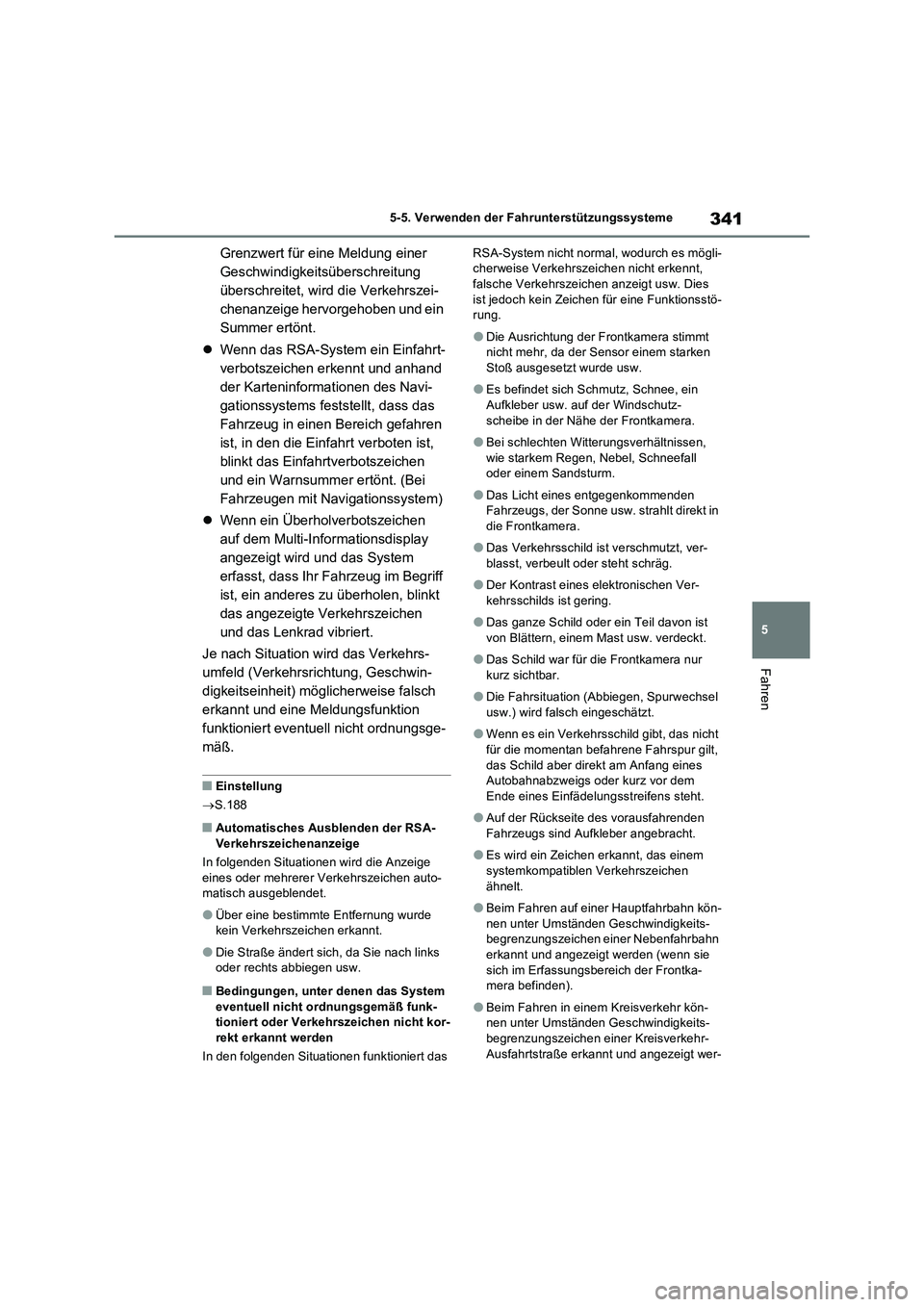

341
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Grenzwert für eine Meldung einer
Geschwindigkeitsüberschreitung
überschreitet, wird die Verkehrszei-
chenanzeige hervorgehoben und ein
Summer ertönt.
Wenn das RSA-System ein Einfahrt-
verbotszeichen erkennt und anhand
der Karteninformationen des Navi-
gationssystems feststellt, dass das
Fahrzeug in einen Bereich gefahren
ist, in den die Einfahrt verboten ist,
blinkt das Einfahrtverbotszeichen
und ein Warnsummer ertönt. (Bei
Fahrzeugen mit Navigationssystem)
Wenn ein Überholverbotszeichen
auf dem Multi-Informationsdisplay
angezeigt wird und das System
erfasst, dass Ihr Fahrzeug im Begriff
ist, ein anderes zu überholen, blinkt
das angezeigte Verkehrszeichen
und das Lenkrad vibriert.
Je nach Situation wird das Verkehrs-
umfeld (Verkehrsrichtung, Geschwin-
digkeitseinheit) möglicherweise falsch
erkannt und eine Meldungsfunktion
funktioniert eventuell nicht ordnungsge-
mäß.
QEinstellung
S.188
QAutomatisches Ausblenden der RSA-
Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige
eines oder mehrerer Verkehrszeichen auto-
matisch ausgeblendet.
OÜber eine bestimmte Entfernung wurde
kein Verkehrszeichen erkannt.
ODie Straße ändert sich, da Sie nach links
oder rechts abbiegen usw.
QBedingungen, unter denen das System
eventuell nicht ordnungsgemäß funk-
tioniert oder Verkehrszeichen nicht kor-
rekt erkannt werden
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es mögli-
cherweise Verkehrszeichen nicht erkennt,
falsche Verkehrszeichen anzeigt usw. Dies
ist jedoch kein Zeichen für eine Funktionsstö-
rung.
ODie Ausrichtung der Frontkamera stimmt
nicht mehr, da der Sensor einem starken
Stoß ausgesetzt wurde usw.
OEs befindet sich Schmutz, Schnee, ein
Aufkleber usw. auf der Windschutz-
scheibe in der Nähe der Frontkamera.
OBei schlechten Witterungsverhältnissen,
wie starkem Regen, Nebel, Schneefall
oder einem Sandsturm.
ODas Licht eines entgegenkommenden
Fahrzeugs, der Sonne usw. strahlt direkt in
die Frontkamera.
ODas Verkehrsschild ist verschmutzt, ver-
blasst, verbeult oder steht schräg.
ODer Kontrast eines elektronischen Ver-
kehrsschilds ist gering.
ODas ganze Schild oder ein Teil davon ist
von Blättern, einem Mast usw. verdeckt.
ODas Schild war für die Frontkamera nur
kurz sichtbar.
ODie Fahrsituation (Abbiegen, Spurwechsel
usw.) wird falsch eingeschätzt.
OWenn es ein Verkehrsschild gibt, das nicht
für die momentan befahrene Fahrspur gilt,
das Schild aber direkt am Anfang eines
Autobahnabzweigs oder kurz vor dem
Ende eines Einfädelungsstreifens steht.
OAuf der Rückseite des vorausfahrenden
Fahrzeugs sind Aufkleber angebracht.
OEs wird ein Zeichen erkannt, das einem
systemkompatiblen Verkehrszeichen
ähnelt.
OBeim Fahren auf einer Hauptfahrbahn kön-
nen unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn
erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich der Frontka-
mera befinden).
OBeim Fahren in einem Kreisverkehr kön-
nen unter Umständen Geschwindigkeits-
begrenzungszeichen einer Kreisverkehr-
Ausfahrtstraße erkannt und angezeigt wer-

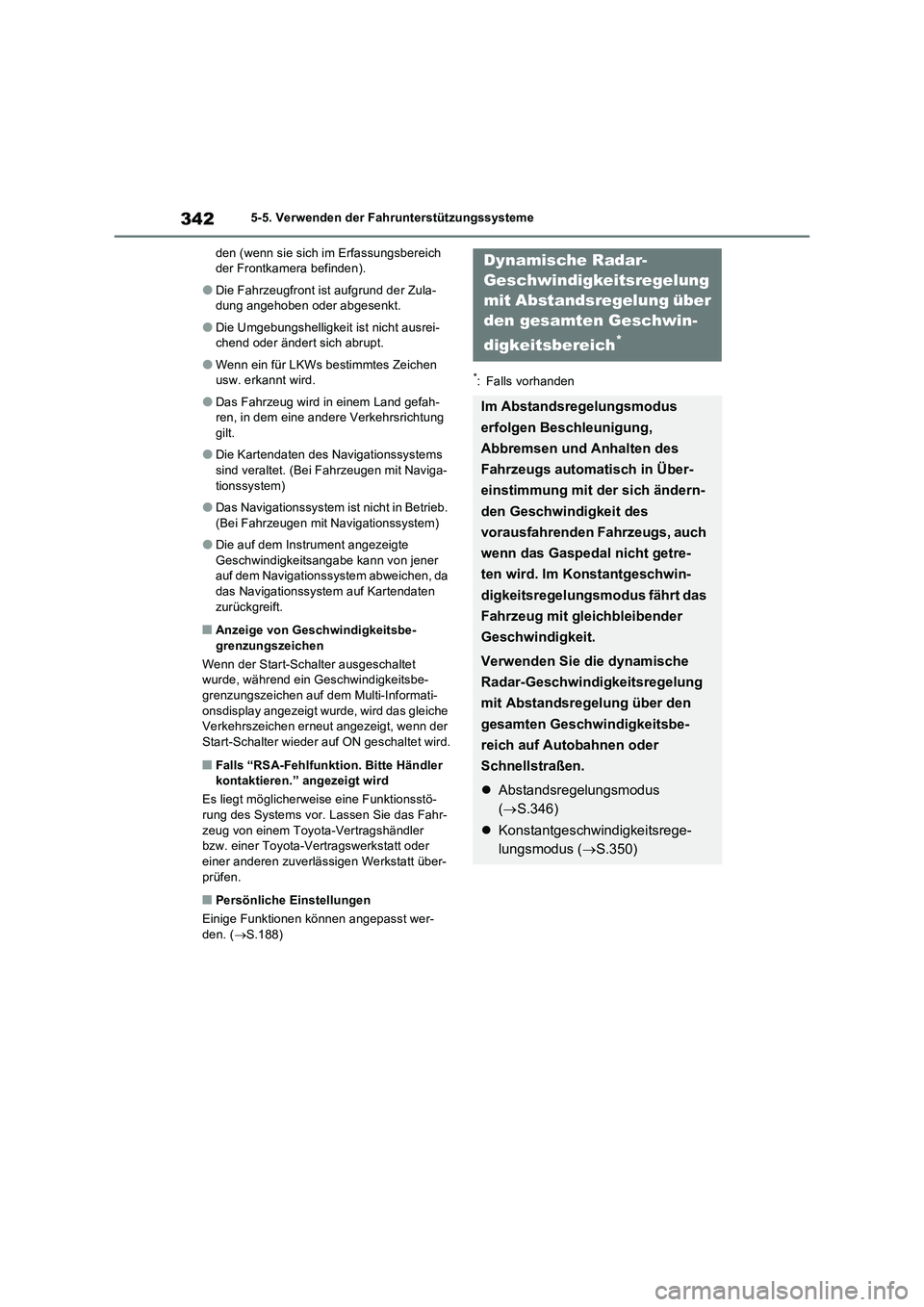

3425-5. Verwenden der Fahrunterstützungssysteme
den (wenn sie sich im Erfassungsbereich
der Frontkamera befinden).
ODie Fahrzeugfront ist aufgrund der Zula-
dung angehoben oder abgesenkt.
ODie Umgebungshelligkeit ist nicht ausrei-
chend oder ändert sich abrupt.
OWenn ein für LKWs bestimmtes Zeichen
usw. erkannt wird.
ODas Fahrzeug wird in einem Land gefah-
ren, in dem eine andere Verkehrsrichtung
gilt.
ODie Kartendaten des Navigationssystems
sind veraltet. (Bei Fahrzeugen mit Naviga-
tionssystem)
ODas Navigationssystem ist nicht in Betrieb.
(Bei Fahrzeugen mit Navigationssystem)
ODie auf dem Instrument angezeigte
Geschwindigkeitsangabe kann von jener
auf dem Navigationssystem abweichen, da
das Navigationssystem auf Kartendaten
zurückgreift.
QAnzeige von Geschwindigkeitsbe-
grenzungszeichen
Wenn der Start-Schalter ausgeschaltet
wurde, während ein Geschwindigkeitsbe-
grenzungszeichen auf dem Multi-Informati-
onsdisplay angezeigt wurde, wird das gleiche
Verkehrszeichen erneut angezeigt, wenn der
Start-Schalter wieder auf ON geschaltet wird.
QFalls “RSA-Fehlfunktion. Bitte Händler
kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
QPersönliche Einstellungen
Einige Funktionen können angepasst wer-
den. (S.188)
*: Falls vorhanden
Dynamische Radar-
Geschwindigkeitsregelung
mit Abstandsregelung über
den gesamten Geschwin-
digkeitsbereich
*
Im Abstandsregelungsmodus
erfolgen Beschleunigung,
Abbremsen und Anhalten des
Fahrzeugs automatisch in Über-
einstimmung mit der sich ändern-
den Geschwindigkeit des
vorausfahrenden Fahrzeugs, auch
wenn das Gaspedal nicht getre-
ten wird. Im Konstantgeschwin-
digkeitsregelungsmodus fährt das
Fahrzeug mit gleichbleibender
Geschwindigkeit.
Verwenden Sie die dynamische
Radar-Geschwindigkeitsregelung
mit Abstandsregelung über den
gesamten Geschwindigkeitsbe-
reich auf Autobahnen oder
Schnellstraßen.
Abstandsregelungsmodus
(S.346)
Konstantgeschwindigkeitsrege-
lungsmodus (S.350)
