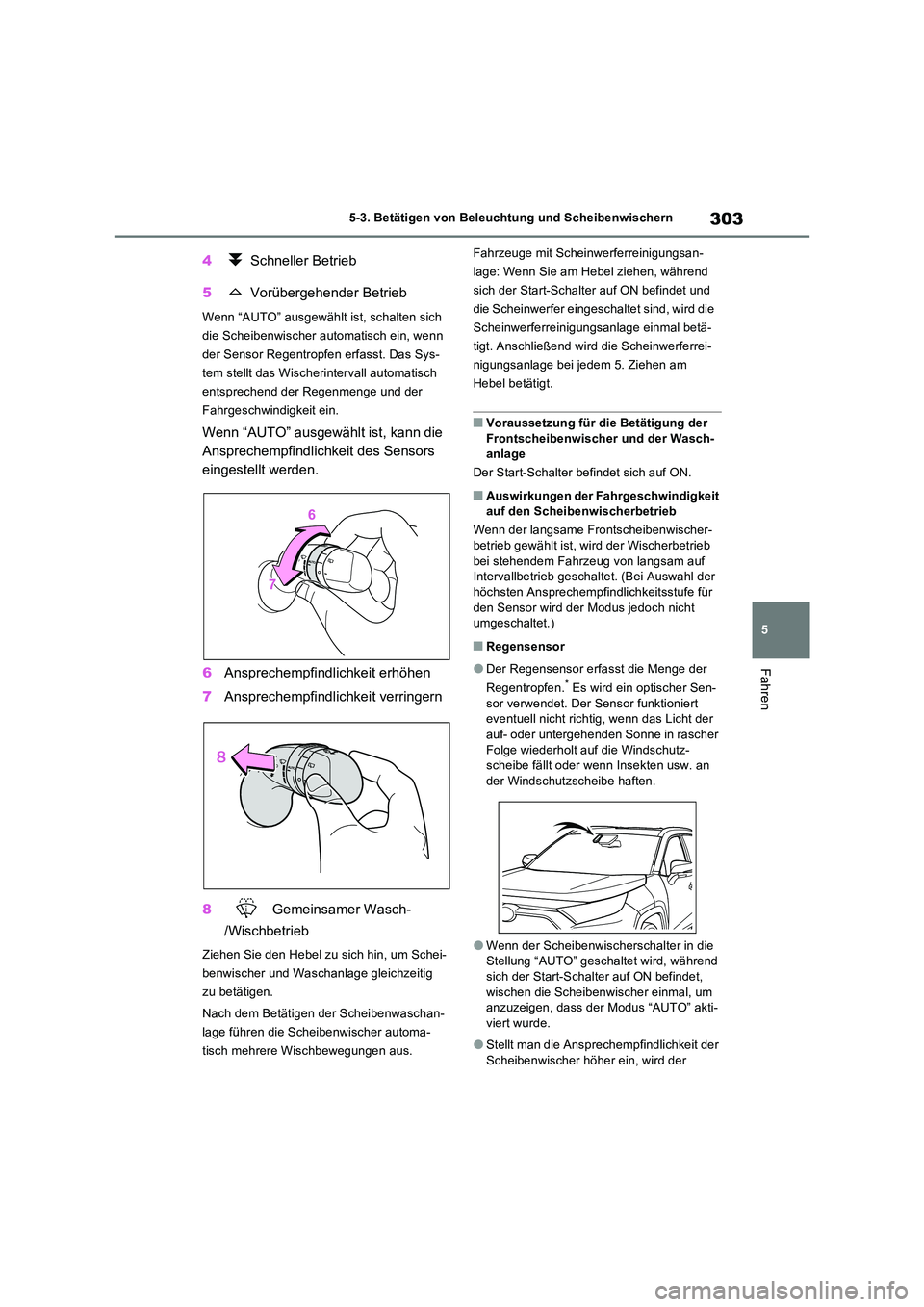

2022 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

303
5
5-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
4 Schneller Betrieb
5 Vorübergehender Betrieb
Wenn “AUTO” ausgewählt ist, schalten sich
die Scheibenwischer automatisch ein, wenn
der Sensor Regentropfen erfasst. Das Sys-
tem stellt das Wischerintervall automatisch
entsprechend der Regenmenge und der
Fahrgeschwindigkeit ein.
Wenn “AUTO” ausgewählt ist, kann die
Ansprechempfindlichkeit des Sensors
eingestellt werden.
6 Ansprechempfindlichkeit erhöhen
7 Ansprechempfindlichkeit verringern
8 Gemeinsamer Wasch-
/Wischbetrieb
Ziehen Sie den Hebel zu sich hin, um Schei-
benwischer und Waschanlage gleichzeitig
zu betätigen.
Nach dem Betätigen der Scheibenwaschan-
lage führen die Scheibenwischer automa-
tisch mehrere Wischbewegungen aus.
Fahrzeuge mit Scheinwerferreinigungsan-
lage: Wenn Sie am Hebel ziehen, während
sich der Start-Schalter auf ON befindet und
die Scheinwerfer eingeschaltet sind, wird die
Scheinwerferreinigungsanlage einmal betä-
tigt. Anschließend wird die Scheinwerferrei-
nigungsanlage bei jedem 5. Ziehen am
Hebel betätigt.
QVoraussetzung für die Betätigung der
Frontscheibenwischer und der Wasch- anlage
Der Start-Schalter befindet sich auf ON.
QAuswirkungen der Fahrgeschwindigkeit auf den Scheibenwischerbetrieb
Wenn der langsame Frontscheibenwischer-
betrieb gewählt ist, wird der Wischerbetrieb bei stehendem Fahrzeug von langsam auf Intervallbetrieb geschaltet. (Bei Auswahl der
höchsten Ansprechempfindlichkeitsstufe für den Sensor wird der Modus jedoch nicht umgeschaltet.)
QRegensensor
ODer Regensensor erfasst die Menge der
Regentropfen.* Es wird ein optischer Sen-
sor verwendet. Der Sensor funktioniert eventuell nicht richtig, wenn das Licht der auf- oder untergehenden Sonne in rascher
Folge wiederholt auf die Windschutz- scheibe fällt oder wenn Insekten usw. an der Windschutzscheibe haften.
OWenn der Scheibenwischerschalter in die Stellung “AUTO” geschaltet wird, während
sich der Start-Schalter auf ON befindet, wischen die Scheibenwischer einmal, um anzuzeigen, dass der Modus “AUTO” akti-
viert wurde.
OStellt man die Ansprechempfindlichkeit der
Scheibenwischer höher ein, wird der

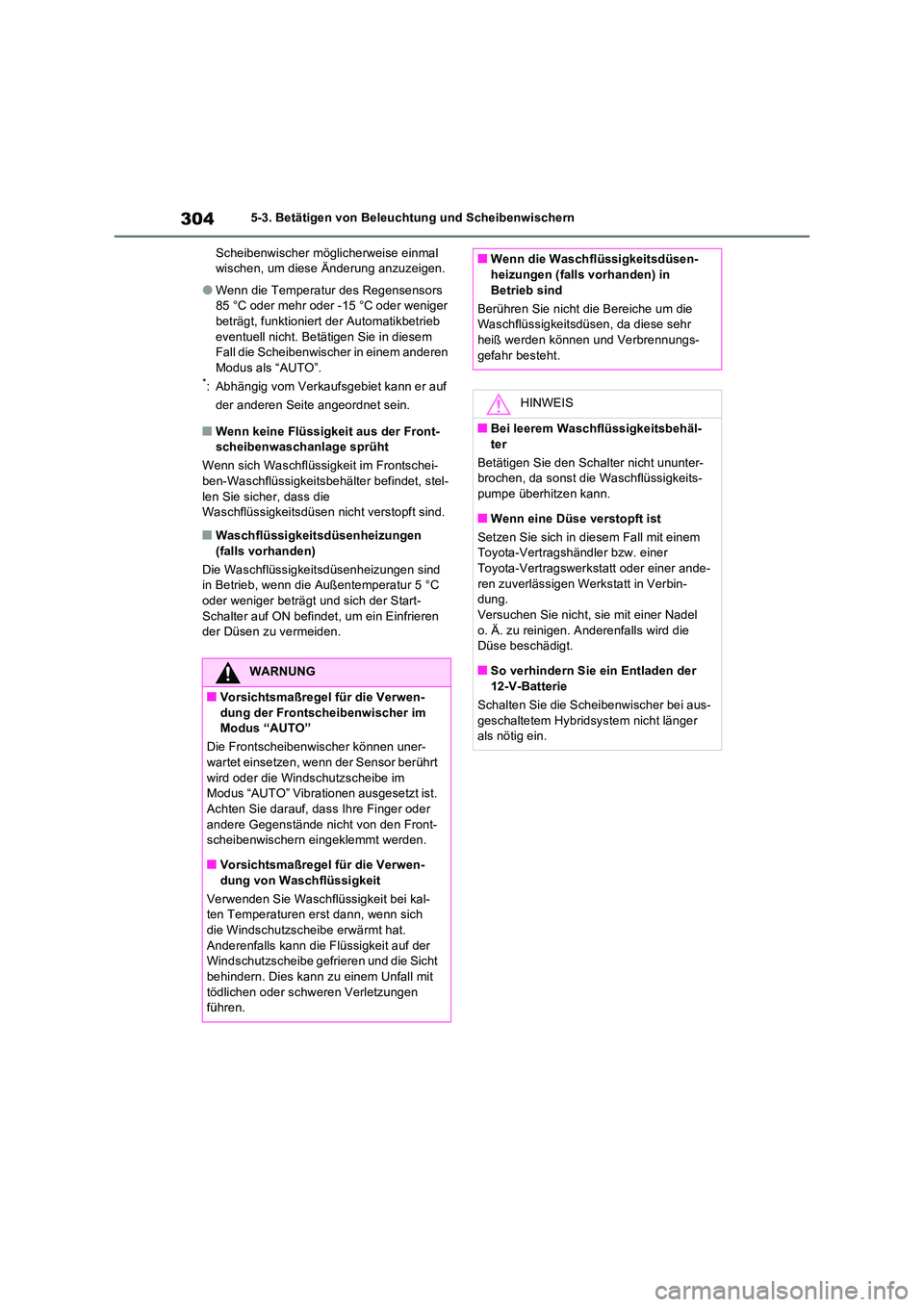

3045-3. Betätigen von Beleuchtung und Scheibenwischern
Scheibenwischer möglicherweise einmal wischen, um diese Änderung anzuzeigen.
OWenn die Temperatur des Regensensors 85 °C oder mehr oder -15 °C oder weniger beträgt, funktioniert der Automatikbetrieb
eventuell nicht. Betätigen Sie in diesem Fall die Scheibenwischer in einem anderen Modus als “AUTO”.*: Abhängig vom Verkaufsgebiet kann er auf
der anderen Seite angeordnet sein.
QWenn keine Flüssigkeit aus der Front- scheibenwaschanlage sprüht
Wenn sich Waschflüssigkeit im Frontschei-
ben-Waschflüssigkeitsbehälter befindet, stel- len Sie sicher, dass die Waschflüssigkeitsdüsen nicht verstopft sind.
QWaschflüssigkeitsdüsenheizungen
(falls vorhanden)
Die Waschflüssigkeitsdüsenheizungen sind in Betrieb, wenn die Außentemperatur 5 °C oder weniger beträgt und sich der Start-
Schalter auf ON befindet, um ein Einfrieren der Düsen zu vermeiden.
WARNUNG
QVorsichtsmaßregel für die Verwen-
dung der Frontscheibenwischer im Modus “AUTO”
Die Frontscheibenwischer können uner-
wartet einsetzen, wenn der Sensor berührt wird oder die Windschutzscheibe im Modus “AUTO” Vibrationen ausgesetzt ist.
Achten Sie darauf, dass Ihre Finger oder andere Gegenstände nicht von den Front-scheibenwischern eingeklemmt werden.
QVorsichtsmaßregel für die Verwen-dung von Waschflüssigkeit
Verwenden Sie Waschflüssigkeit bei kal- ten Temperaturen erst dann, wenn sich
die Windschutzscheibe erwärmt hat. Anderenfalls kann die Flüssigkeit auf der Windschutzscheibe gefrieren und die Sicht
behindern. Dies kann zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
QWenn die Waschflüssigkeitsdüsen-heizungen (falls vorhanden) in
Betrieb sind
Berühren Sie nicht die Bereiche um die Waschflüssigkeitsdüsen, da diese sehr heiß werden können und Verbrennungs-
gefahr besteht.
HINWEIS
QBei leerem Waschflüssigkeitsbehäl- ter
Betätigen Sie den Schalter nicht ununter- brochen, da sonst die Waschflüssigkeits-
pumpe überhitzen kann.
QWenn eine Düse verstopft ist
Setzen Sie sich in diesem Fall mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt in Verbin-dung.
Versuchen Sie nicht, sie mit einer Nadel o. Ä. zu reinigen. Anderenfalls wird die Düse beschädigt.
QSo verhindern Sie ein Entladen der 12-V-Batterie
Schalten Sie die Scheibenwischer bei aus-
geschaltetem Hybridsystem nicht länger als nötig ein.

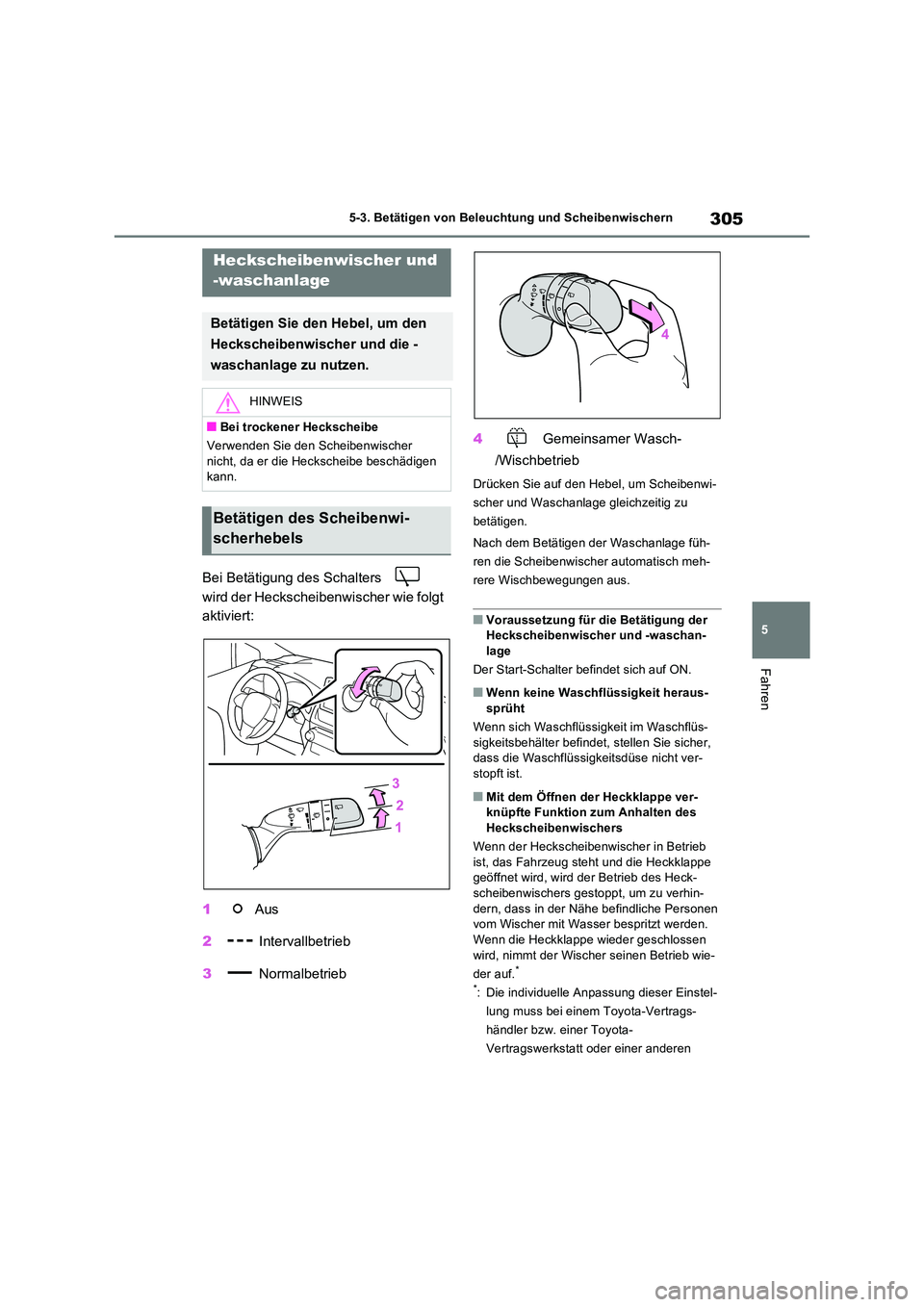

305
5
5-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
Bei Betätigung des Schalters
wird der Heckscheibenwischer wie folgt
aktiviert:
1 Aus
2 Intervallbetrieb
3 Normalbetrieb
4 Gemeinsamer Wasch-
/Wischbetrieb
Drücken Sie auf den Hebel, um Scheibenwi-
scher und Waschanlage gleichzeitig zu
betätigen.
Nach dem Betätigen der Waschanlage füh-
ren die Scheibenwischer automatisch meh-
rere Wischbewegungen aus.
QVoraussetzung für die Betätigung der Heckscheibenwischer und -waschan-lage
Der Start-Schalter befindet sich auf ON.
QWenn keine Waschflüssigkeit heraus-
sprüht
Wenn sich Waschflüssigkeit im Waschflüs- sigkeitsbehälter befindet, stellen Sie sicher, dass die Waschflüssigkeitsdüse nicht ver-
stopft ist.
QMit dem Öffnen der Heckklappe ver- knüpfte Funktion zum Anhalten des Heckscheibenwischers
Wenn der Heckscheibenwischer in Betrieb
ist, das Fahrzeug steht und die Heckklappe geöffnet wird, wird der Betrieb des Heck-scheibenwischers gestoppt, um zu verhin-
dern, dass in der Nähe befindliche Personen vom Wischer mit Wasser bespritzt werden. Wenn die Heckklappe wieder geschlossen
wird, nimmt der Wischer seinen Betrieb wie-
der auf.*
*: Die individuelle Anpassung dieser Einstel-
lung muss bei einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen
Heckscheibenwischer und
-waschanlage
Betätigen Sie den Hebel, um den
Heckscheibenwischer und die -
waschanlage zu nutzen.
HINWEIS
QBei trockener Heckscheibe
Verwenden Sie den Scheibenwischer
nicht, da er die Heckscheibe beschädigen kann.
Betätigen des Scheibenwi-
scherhebels

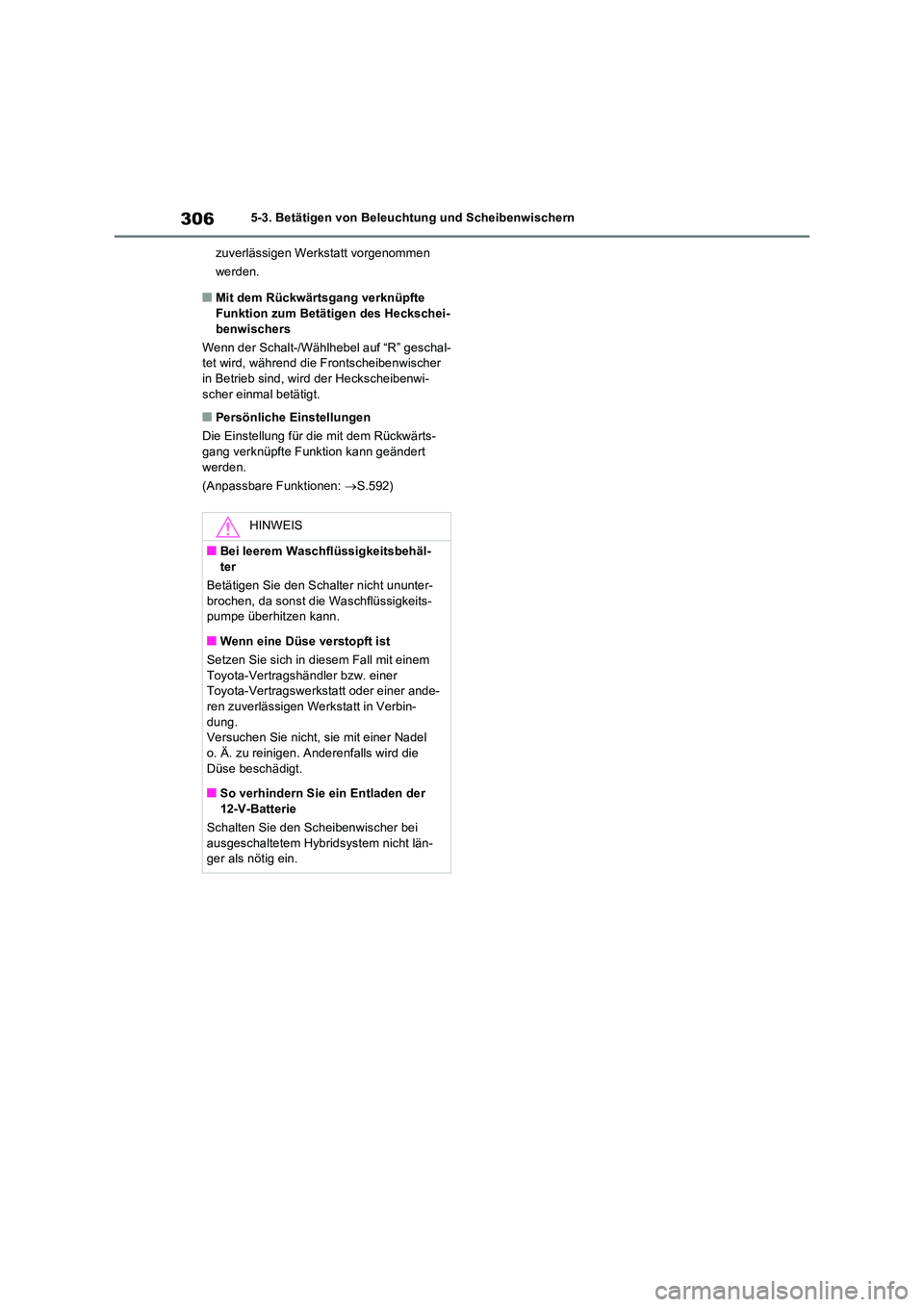

3065-3. Betätigen von Beleuchtung und Scheibenwischern
zuverlässigen Werkstatt vorgenommen
werden.
QMit dem Rückwärtsgang verknüpfte
Funktion zum Betätigen des Heckschei- benwischers
Wenn der Schalt-/Wählhebel auf “R” geschal- tet wird, während die Frontscheibenwischer
in Betrieb sind, wird der Heckscheibenwi- scher einmal betätigt.
QPersönliche Einstellungen
Die Einstellung für die mit dem Rückwärts- gang verknüpfte Funktion kann geändert
werden.
(Anpassbare Funktionen: S.592)
HINWEIS
QBei leerem Waschflüssigkeitsbehäl- ter
Betätigen Sie den Schalter nicht ununter-
brochen, da sonst die Waschflüssigkeits- pumpe überhitzen kann.
QWenn eine Düse verstopft ist
Setzen Sie sich in diesem Fall mit einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt in Verbin-
dung. Versuchen Sie nicht, sie mit einer Nadel
o. Ä. zu reinigen. Anderenfalls wird die Düse beschädigt.
QSo verhindern Sie ein Entladen der
12-V-Batterie
Schalten Sie den Scheibenwischer bei ausgeschaltetem Hybridsystem nicht län-ger als nötig ein.

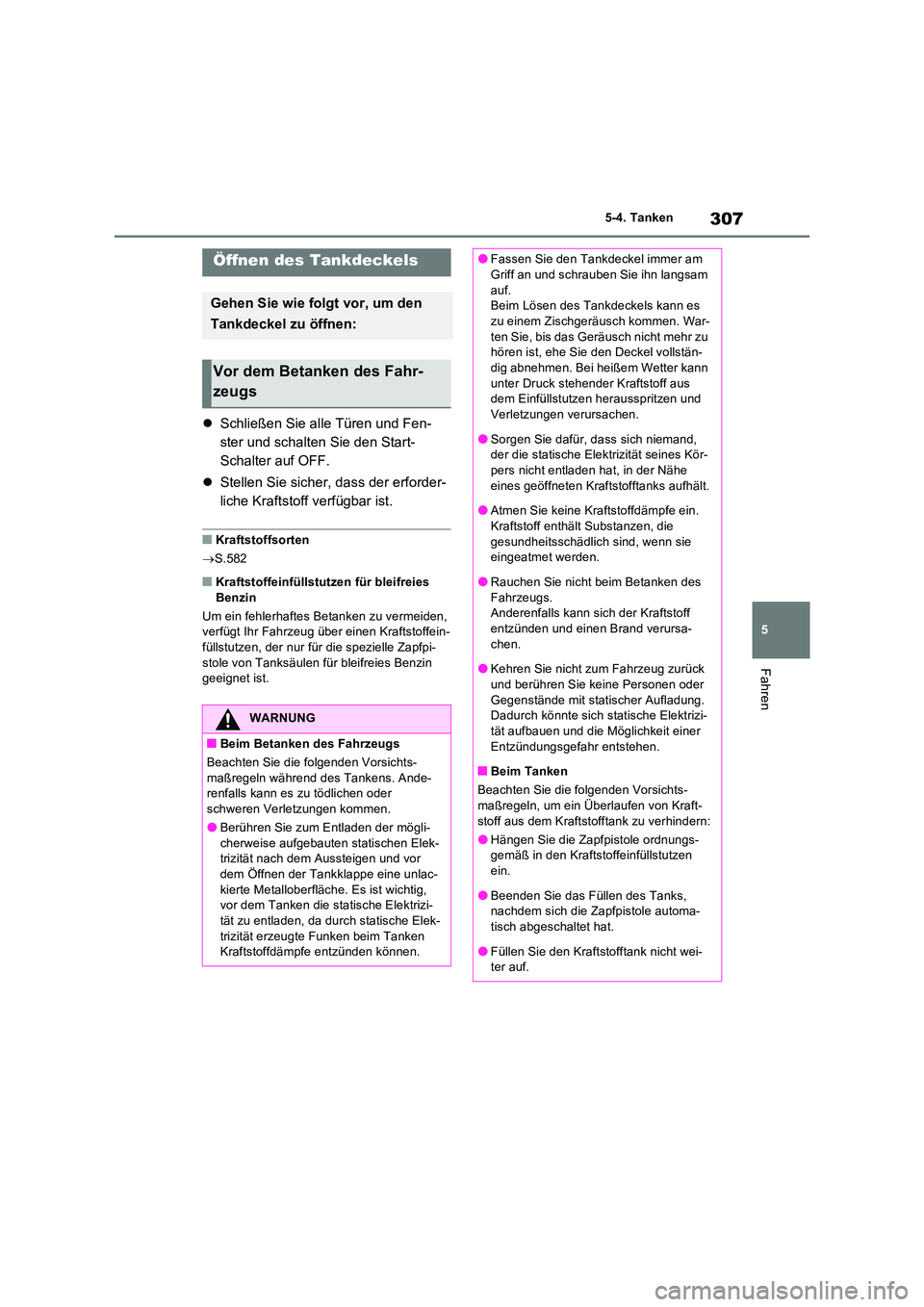

307
5
5-4. Tanken
Fahren
5-4.Tank en
 Schließen Sie alle Türen und Fen-
ster und schalten Sie den Start-
Schalter auf OFF.
 Stellen Sie sicher, dass der erforder-
liche Kraftstoff verfügbar ist.
QKraftstoffsorten
 S.582
QKraftstoffeinfüllstutzen für bleifreies
Benzin
Um ein fehlerhaftes Betanken zu vermeiden, verfügt Ihr Fahrzeug über einen Kraftstoffein-füllstutzen, der nur für die spezielle Zapfpi-
stole von Tanksäulen für bleifreies Benzin geeignet ist.
Öffnen des Tankdeckels
Gehen Sie wie folgt vor, um den
Tankdeckel zu öffnen:
Vor dem Betanken des Fahr-
zeugs
WARNUNG
QBeim Betanken des Fahrzeugs
Beachten Sie die folgenden Vorsichts- maßregeln während des Tankens. Ande-renfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
OBerühren Sie zum Entladen der mögli- cherweise aufgebauten statischen Elek-trizität nach dem Aussteigen und vor
dem Öffnen der Tankklappe eine unlac- kierte Metalloberfläche. Es ist wichtig, vor dem Tanken die statische Elektrizi-
tät zu entladen, da durch statische Elek- trizität erzeugte Funken beim Tanken Kraftstoffdämpfe entzünden können.
OFassen Sie den Tankdeckel immer am Griff an und schrauben Sie ihn langsam
auf. Beim Lösen des Tankdeckels kann es zu einem Zischgeräusch kommen. War-
ten Sie, bis das Geräusch nicht mehr zu hören ist, ehe Sie den Deckel vollstän-dig abnehmen. Bei heißem Wetter kann
unter Druck stehender Kraftstoff aus dem Einfüllstutzen herausspritzen und Verletzungen verursachen.
OSorgen Sie dafür, dass sich niemand, der die statische Elektrizität seines Kör-pers nicht entladen hat, in der Nähe
eines geöffneten Kraftstofftanks aufhält.
OAtmen Sie keine Kraftstoffdämpfe ein. Kraftstoff enthält Substanzen, die
gesundheitsschädlich sind, wenn sie eingeatmet werden.
ORauchen Sie nicht beim Betanken des
Fahrzeugs. Anderenfalls kann sich der Kraftstoff entzünden und einen Brand verursa-
chen.
OKehren Sie nicht zum Fahrzeug zurück und berühren Sie keine Personen oder
Gegenstände mit statischer Aufladung. Dadurch könnte sich statische Elektrizi-tät aufbauen und die Möglichkeit einer
Entzündungsgefahr entstehen.
QBeim Tanken
Beachten Sie die folgenden Vorsichts- maßregeln, um ein Überlaufen von Kraft-
stoff aus dem Kraftstofftank zu verhindern:
OHängen Sie die Zapfpistole ordnungs- gemäß in den Kraftstoffeinfüllstutzen ein.
OBeenden Sie das Füllen des Tanks, nachdem sich die Zapfpistole automa-tisch abgeschaltet hat.
OFüllen Sie den Kraftstofftank nicht wei-ter auf.

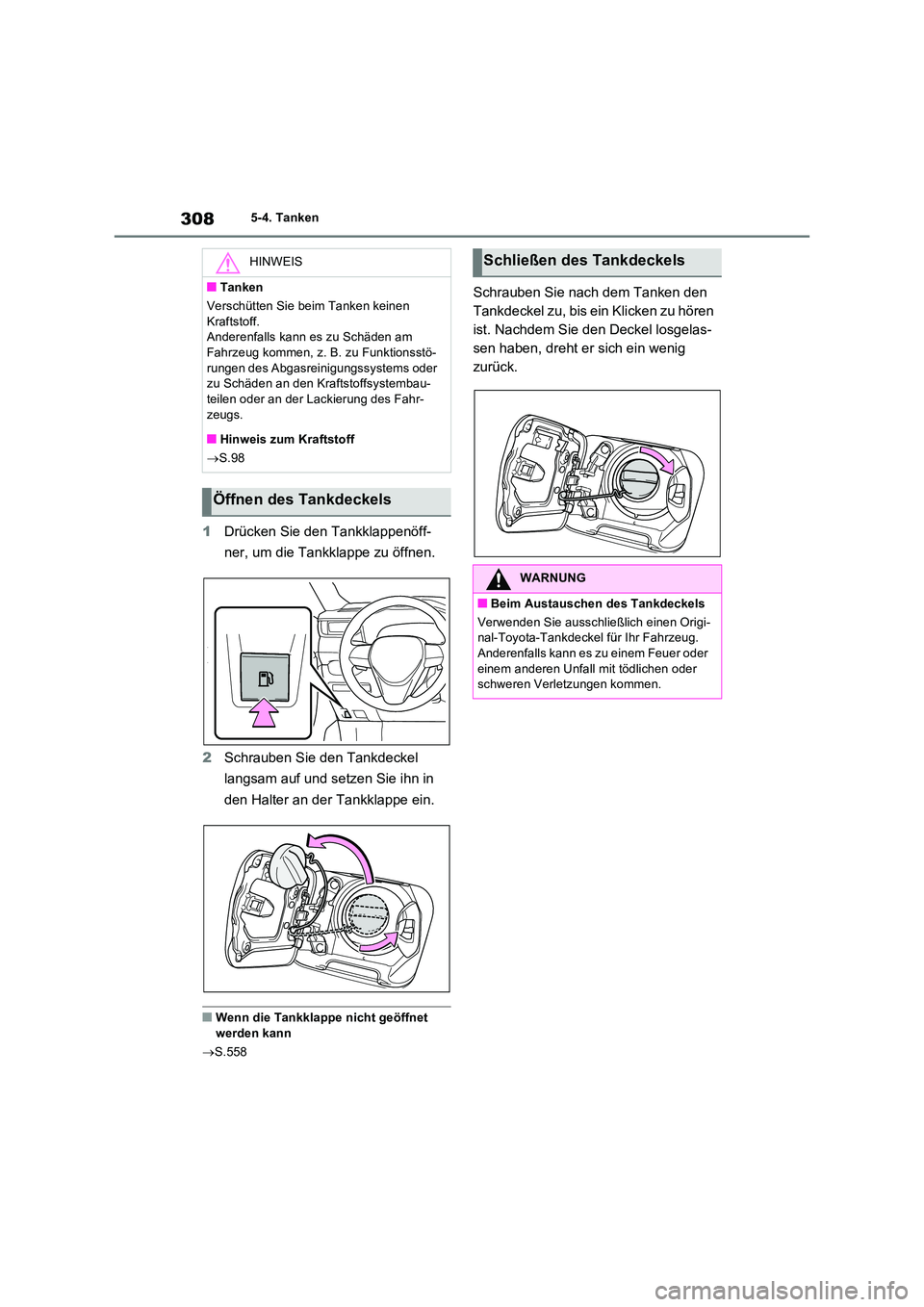

3085-4. Tanken
1Drücken Sie den Tankklappenöff-
ner, um die Tankklappe zu öffnen.
2 Schrauben Sie den Tankdeckel
langsam auf und setzen Sie ihn in
den Halter an der Tankklappe ein.
QWenn die Tankklappe nicht geöffnet werden kann
 S.558
Schrauben Sie nach dem Tanken den
Tankdeckel zu, bis ein Klicken zu hören
ist. Nachdem Sie den Deckel losgelas-
sen haben, dreht er sich ein wenig
zurück.
HINWEIS
QTanken
Verschütten Sie beim Tanken keinen
Kraftstoff. Anderenfalls kann es zu Schäden am Fahrzeug kommen, z. B. zu Funktionsstö-
rungen des Abgasreinigungssystems oder zu Schäden an den Kraftstoffsystembau-teilen oder an der Lackierung des Fahr-
zeugs.
QHinweis zum Kraftstoff
 S.98
Öffnen des Tankdeckels
Schließen des Tankdeckels
WARNUNG
QBeim Austauschen des Tankdeckels
Verwenden Sie ausschließlich einen Origi- nal-Toyota-Tankdeckel für Ihr Fahrzeug.
Anderenfalls kann es zu einem Feuer oder einem anderen Unfall mit tödlichen oder schweren Verletzungen kommen.

309
5

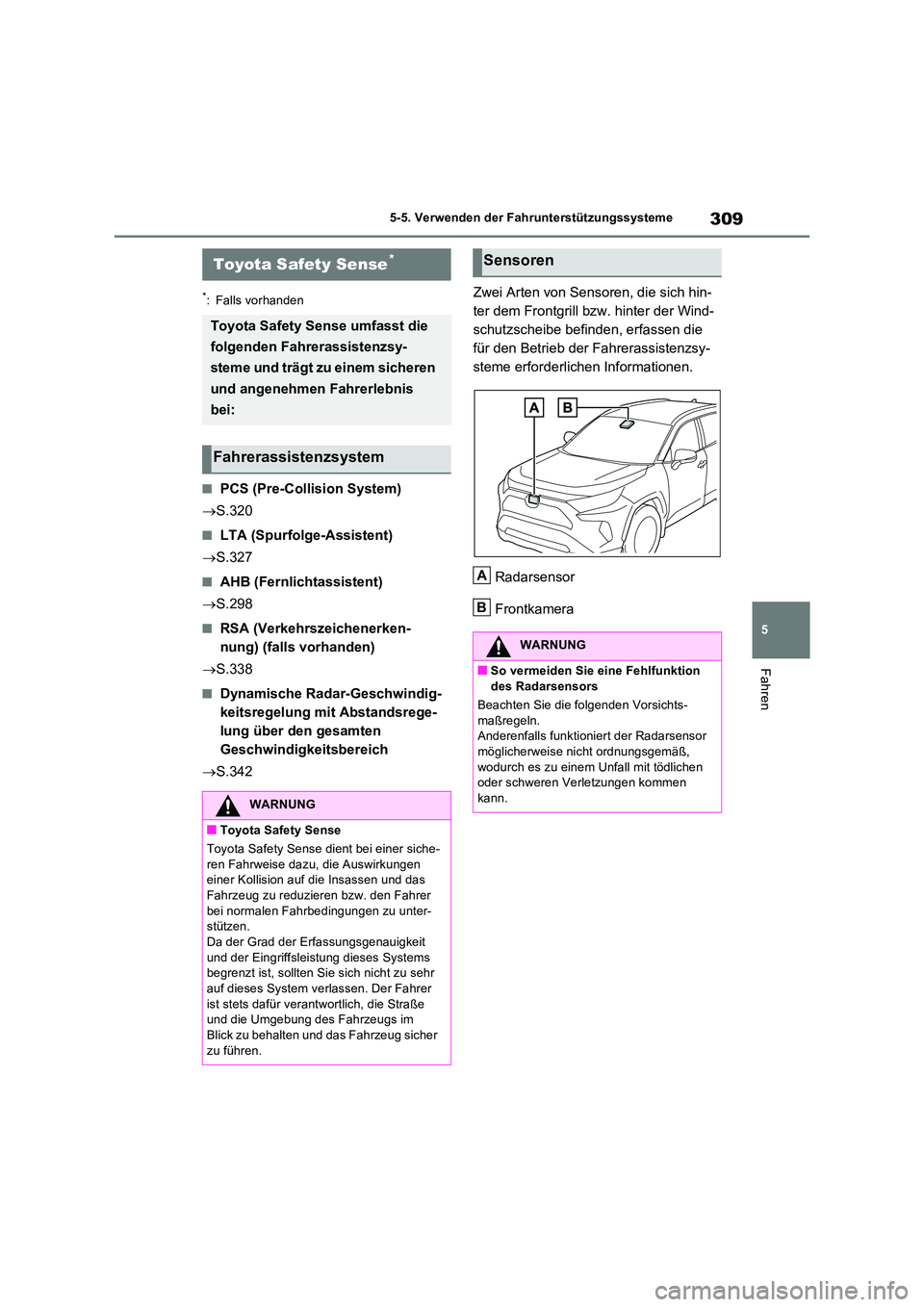

5-5. Verwenden der Fahrunterstützungssysteme
Fahren
5-5.Verwenden de r Fahrunterstü tzu ngss ysteme
*: Falls vorhanden
QPCS (Pre-Collision System)
 S.320
QLTA (Spurfolge-Assistent)
 S.327
QAHB (Fernlichtassistent)
 S.298
QRSA (Verkehrszeichenerken-
nung) (falls vorhanden)
 S.338
QDynamische Radar-Geschwindig-
keitsregelung mit Abstandsrege-
lung über den gesamten
Geschwindigkeitsbereich
 S.342
Zwei Arten von Sensoren, die sich hin-
ter dem Frontgrill bzw. hinter der Wind-
schutzscheibe befinden, erfassen die
für den Betrieb der Fahrerassistenzsy-
steme erforderlichen Informationen.
Radarsensor
Frontkamera
Toyota Safety Sense*
Toyota Safety Sense umfasst die
folgenden Fahrerassistenzsy-
steme und trägt zu einem sicheren
und angenehmen Fahrerlebnis
bei:
Fahrerassistenzsystem
WARNUNG
QToyota Safety Sense
Toyota Safety Sense dient bei einer siche-
ren Fahrweise dazu, die Auswirkungen einer Kollision auf die Insassen und das Fahrzeug zu reduzier en bzw. den Fahrer
bei normalen Fahrbedingungen zu unter- stützen.Da der Grad der Erfassungsgenauigkeit
und der Eingriffsleistung dieses Systems begrenzt ist, sollten Sie sich nicht zu sehr auf dieses System verlassen. Der Fahrer
ist stets dafür verantwortlich, die Straße und die Umgebung des Fahrzeugs im Blick zu behalten und das Fahrzeug sicher
zu führen.
Sensoren
WARNUNG
QSo vermeiden Sie eine Fehlfunktion
des Radarsensors
Beachten Sie die folgenden Vorsichts- maßregeln.Anderenfalls funktioni ert der Radarsensor
möglicherweise nicht ordnungsgemäß, wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
A
B

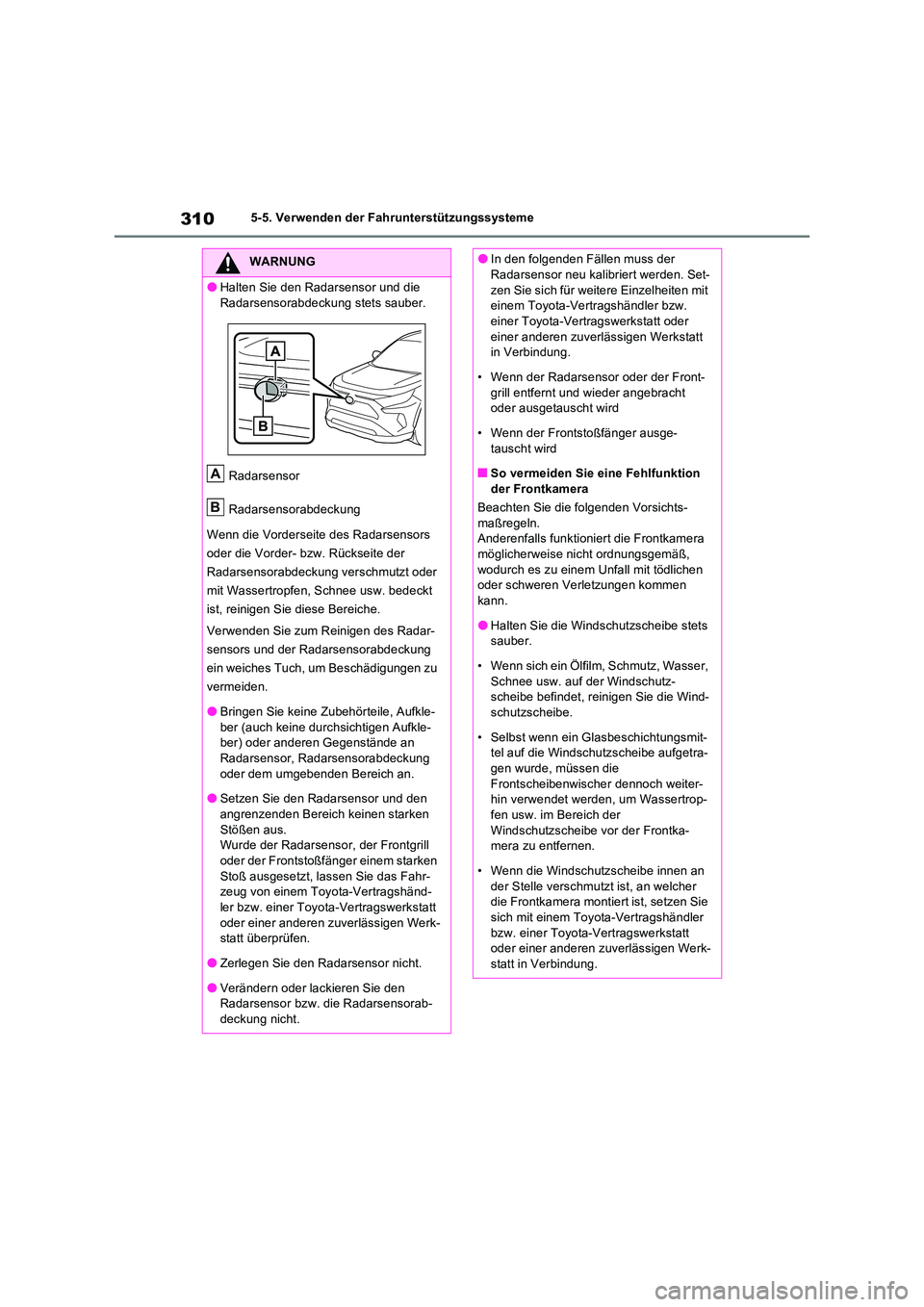

3105-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
OHalten Sie den Radarsensor und die
Radarsensorabdeckung stets sauber.
Radarsensor
Radarsensorabdeckung
Wenn die Vorderseite des Radarsensors
oder die Vorder- bzw. Rückseite der
Radarsensorabdeckung verschmutzt oder
mit Wassertropfen, Schnee usw. bedeckt
ist, reinigen Sie diese Bereiche.
Verwenden Sie zum Reinigen des Radar-
sensors und der R adarsensorabdeckung
ein weiches Tuch, um Beschädigungen zu
vermeiden.
OBringen Sie keine Zubehörteile, Aufkle- ber (auch keine durchsichtigen Aufkle-ber) oder anderen Gegenstände an
Radarsensor, Radar sensorabdeckung oder dem umgebenden Bereich an.
OSetzen Sie den Radarsensor und den
angrenzenden Bereich keinen starken Stößen aus. Wurde der Radarsensor, der Frontgrill
oder der Frontstoßfänger einem starken Stoß ausgesetzt, lassen Sie das Fahr-zeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-statt überprüfen.
OZerlegen Sie den Radarsensor nicht.
OVerändern oder lackieren Sie den Radarsensor bzw. die Radarsensorab-
deckung nicht.
A
B
OIn den folgenden Fällen muss der Radarsensor neu kalibriert werden. Set-
zen Sie sich für weitere Einzelheiten mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in Verbindung.
• Wenn der Radarsensor oder der Front-
grill entfernt und wieder angebracht oder ausgetauscht wird
• Wenn der Frontstoßfänger ausge-
tauscht wird
QSo vermeiden Sie eine Fehlfunktion der Frontkamera
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls funktioniert die Frontkamera möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen kann.
OHalten Sie die Windschutzscheibe stets sauber.
• Wenn sich ein Ölfilm, Schmutz, Wasser,
Schnee usw. auf der Windschutz- scheibe befindet, reinigen Sie die Wind-schutzscheibe.
• Selbst wenn ein Glasbeschichtungsmit- tel auf die Windschutzscheibe aufgetra-gen wurde, müssen die
Frontscheibenwischer dennoch weiter- hin verwendet werden, um Wassertrop-fen usw. im Bereich der
Windschutzscheibe vor der Frontka- mera zu entfernen.
• Wenn die Windschutzscheibe innen an
der Stelle verschmutzt ist, an welcher die Frontkamera montiert ist, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-statt in Verbindung.
