2022 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

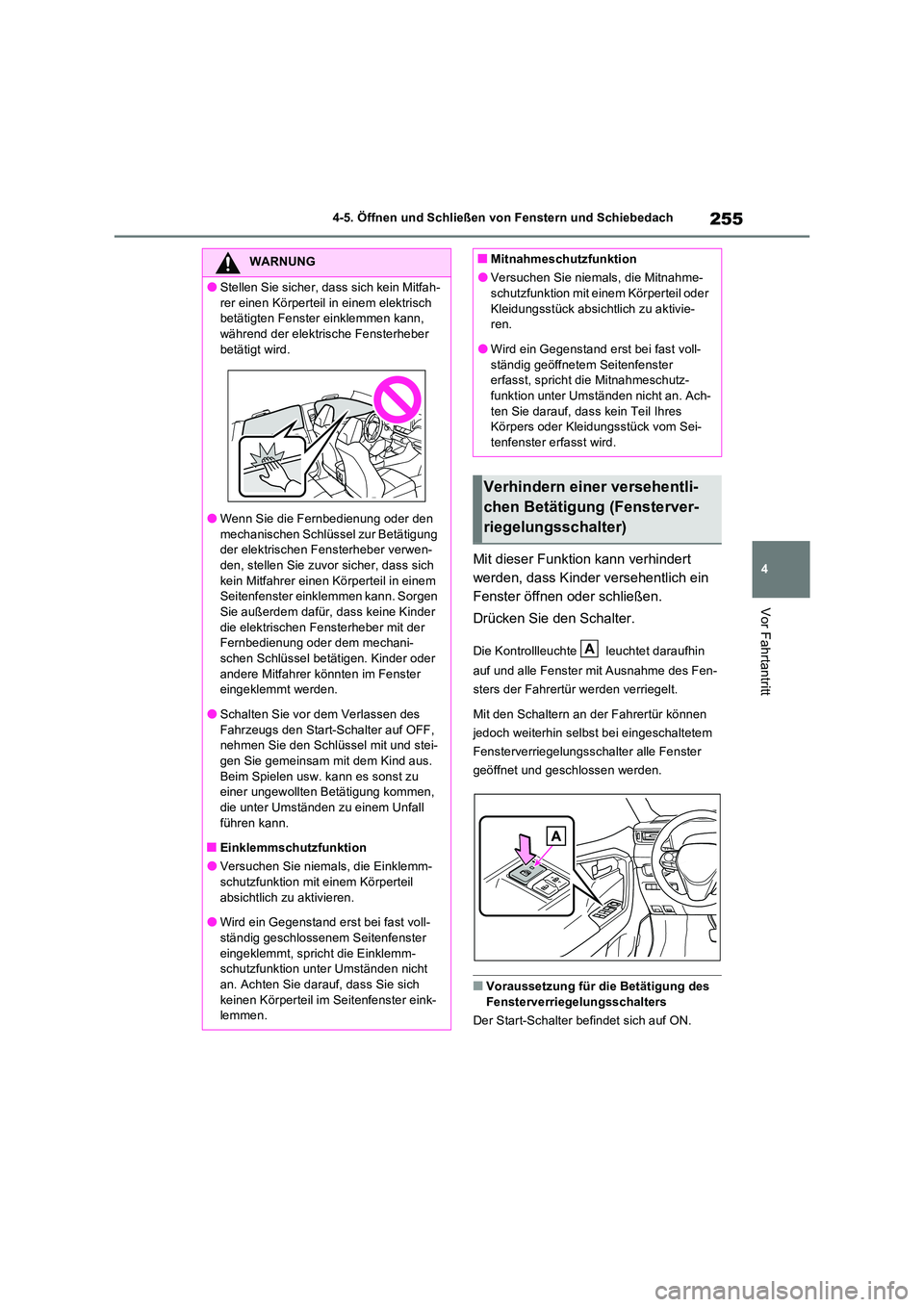

255
4
4-5. Öffnen und Schließen von Fenstern und Schiebedach
Vor Fahrtantritt
Mit dieser Funktion kann verhindert
werden, dass Kinder versehentlich ein
Fenster öffnen oder schließen.
Drücken Sie den Schalter.
Die Kontrollleuchte leuchtet daraufhin
auf und alle Fenster mit Ausnahme des Fen-
sters der Fahrertür werden verriegelt.
Mit den Schaltern an der Fahrertür können
jedoch weiterhin selbst bei eingeschaltetem
Fensterverriegelungsschalter alle Fenster
geöffnet und geschlossen werden.
QVoraussetzung für die Betätigung des
Fensterverriegelungsschalters
Der Start-Schalter befindet sich auf ON.
WARNUNG
OStellen Sie sicher, dass sich kein Mitfah-
rer einen Körperteil in einem elektrisch betätigten Fenster einklemmen kann, während der elektrische Fensterheber
betätigt wird.
OWenn Sie die Fernbedienung oder den
mechanischen Schlüssel zur Betätigung der elektrischen Fensterheber verwen-den, stellen Sie zuvor sicher, dass sich
kein Mitfahrer einen Körperteil in einem Seitenfenster einklemmen kann. Sorgen Sie außerdem dafür, dass keine Kinder
die elektrischen Fensterheber mit der Fernbedienung oder dem mechani-schen Schlüssel betätigen. Kinder oder
andere Mitfahrer könnten im Fenster eingeklemmt werden.
OSchalten Sie vor dem Verlassen des
Fahrzeugs den Start-Schalter auf OFF, nehmen Sie den Schlüssel mit und stei-
gen Sie gemeinsam mit dem Kind aus. Beim Spielen usw. kann es sonst zu einer ungewollten Betätigung kommen,
die unter Umständen zu einem Unfall führen kann.
QEinklemmschutzfunktion
OVersuchen Sie niemals, die Einklemm-
schutzfunktion mit einem Körperteil absichtlich zu aktivieren.
OWird ein Gegenstand erst bei fast voll-
ständig geschlossenem Seitenfenster eingeklemmt, spricht die Einklemm-schutzfunktion unter Umständen nicht
an. Achten Sie darauf, dass Sie sich keinen Körperteil im Seitenfenster eink-lemmen.
QMitnahmeschutzfunktion
OVersuchen Sie niemals, die Mitnahme-schutzfunktion mit einem Körperteil oder
Kleidungsstück absichtlich zu aktivie- ren.
OWird ein Gegenstand erst bei fast voll-
ständig geöffnetem Seitenfenster erfasst, spricht die Mitnahmeschutz-funktion unter Umständen nicht an. Ach-
ten Sie darauf, dass kein Teil Ihres Körpers oder Kleidungsstück vom Sei-tenfenster erfasst wird.
Verhindern einer versehentli-
chen Betätigung (Fensterver-
riegelungsschalter)
A

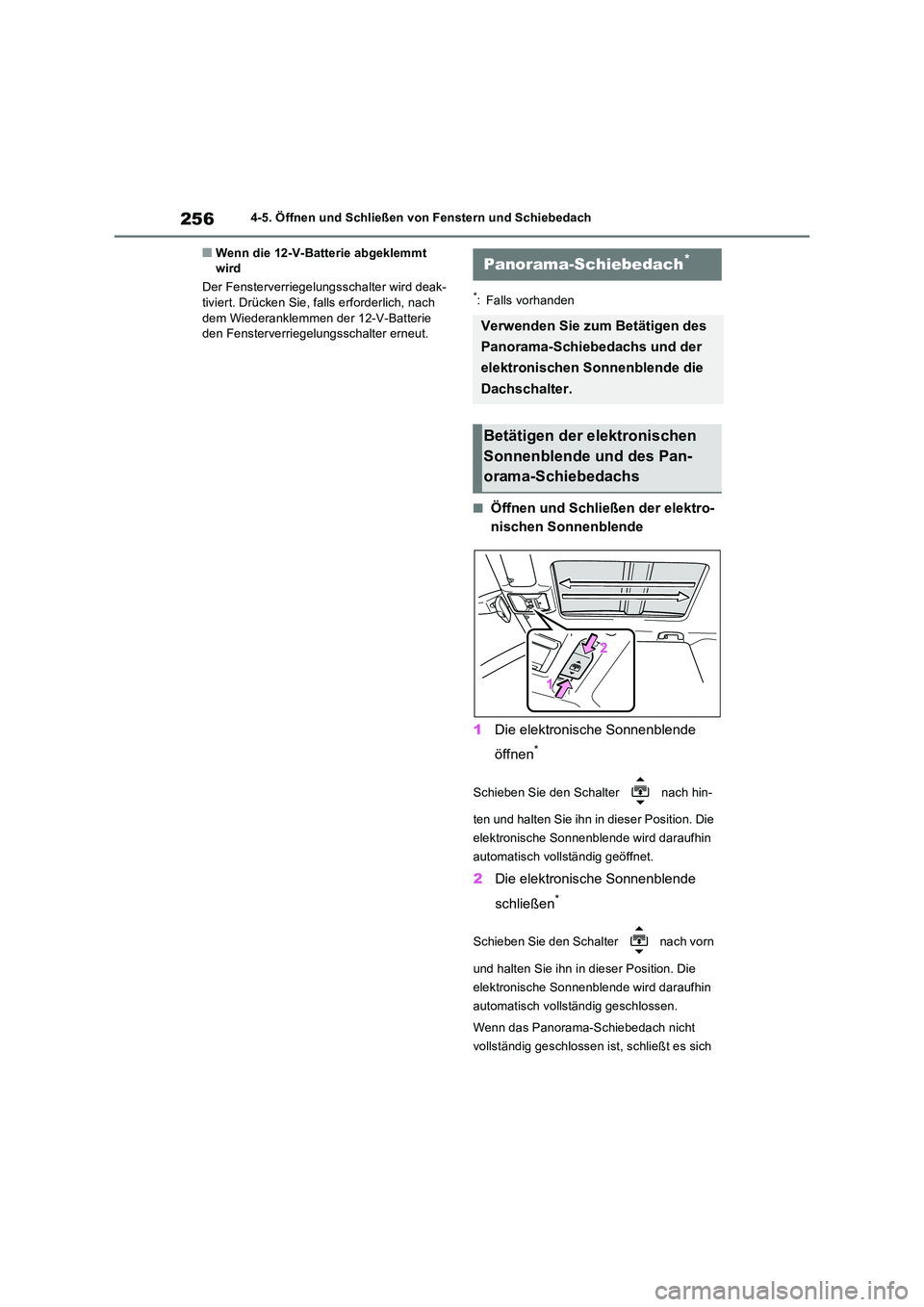

2564-5. Öffnen und Schließen von Fenstern und Schiebedach
QWenn die 12-V-Batterie abgeklemmt wird
Der Fensterverriegelungsschalter wird deak- tiviert. Drücken Sie, falls erforderlich, nach
dem Wiederanklemmen der 12-V-Batterie den Fensterverriegelungsschalter erneut.
*: Falls vorhanden
QÖffnen und Schließen der elektro-
nischen Sonnenblende
1 Die elektronische Sonnenblende
öffnen*
Schieben Sie den Schalter nach hin-
ten und halten Sie ihn in dieser Position. Die
elektronische Sonnenblende wird daraufhin
automatisch vollständig geöffnet.
2 Die elektronische Sonnenblende
schließen*
Schieben Sie den Schalter nach vorn
und halten Sie ihn in dieser Position. Die
elektronische Sonnenblende wird daraufhin
automatisch vollständig geschlossen.
Wenn das Panorama-Schiebedach nicht
vollständig geschlossen ist, schließt es sich
Panorama-Schiebedach*
Verwenden Sie zum Betätigen des
Panorama-Schiebedachs und der
elektronischen Sonnenblende die
Dachschalter.
Betätigen der elektronischen
Sonnenblende und des Pan-
orama-Schiebedachs

257

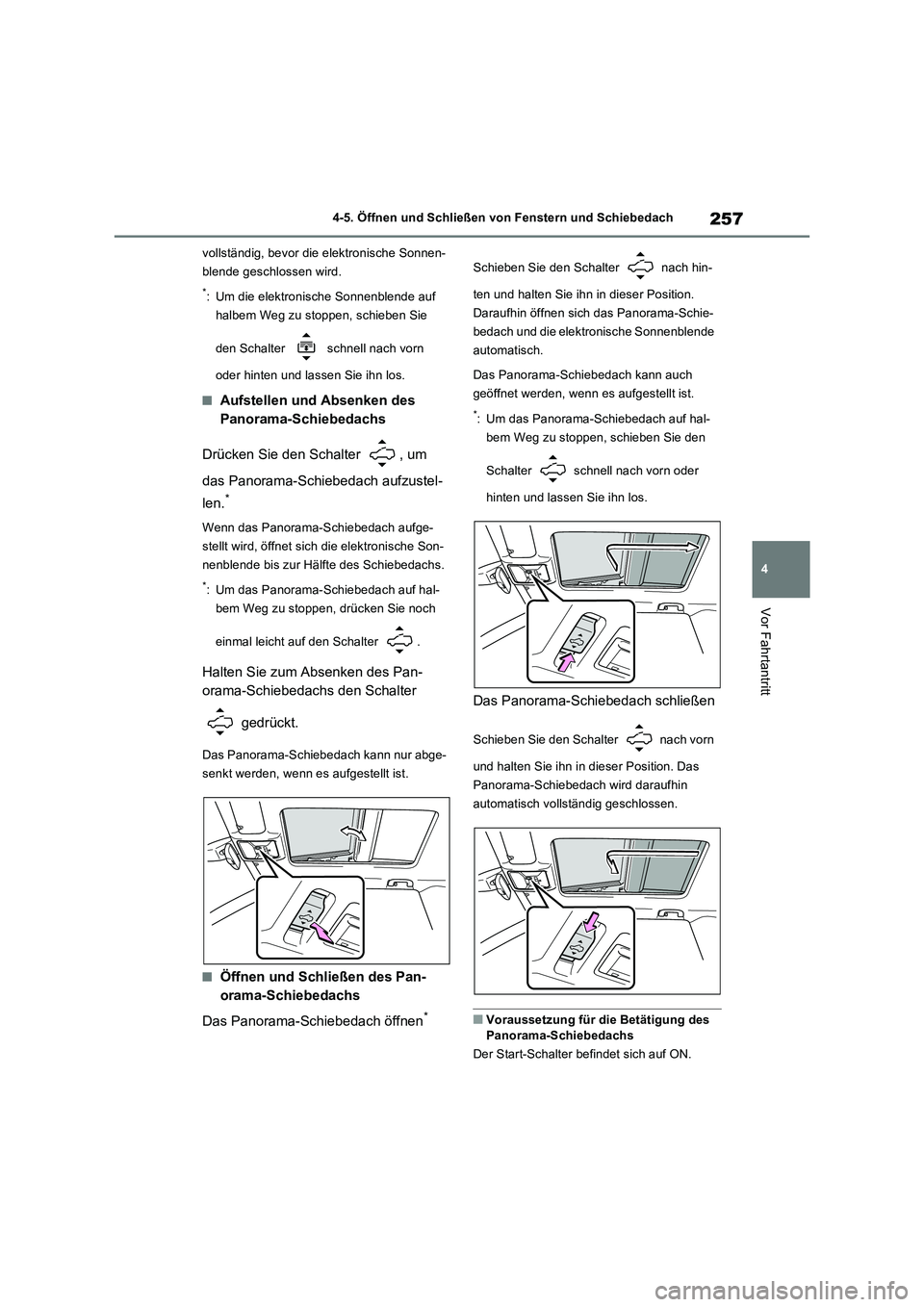

4 4-5. Öffnen und Schließen von Fenstern und Schiebedach
Vor Fahrtantritt
vollständig, bevor die elektronische Sonnen-
blende geschlossen wird.
*: Um die elektronische Sonnenblende auf
halbem Weg zu stoppen, schieben Sie
den Schalter schnell nach vorn
oder hinten und lassen Sie ihn los.
QAufstellen und Absenken des
Panorama-Schiebedachs
Drücken Sie den Schalter , um
das Panorama-Schiebedach aufzustel-
len.
*
Wenn das Panorama-Schiebedach aufge-
stellt wird, öffnet sich die elektronische Son-
nenblende bis zur Hälfte des Schiebedachs.
*: Um das Panorama-Schiebedach auf hal-
bem Weg zu stoppen, drücken Sie noch
einmal leicht auf den Schalter .
Halten Sie zum Absenken des Pan-
orama-Schiebedachs den Schalter
gedrückt.
Das Panorama-Schiebedach kann nur abge-
senkt werden, wenn es aufgestellt ist.
QÖffnen und Schließen des Pan-
orama-Schiebedachs
Das Panorama-Schiebedach öffnen
*
Schieben Sie den Schalter nach hin-
ten und halten Sie ihn in dieser Position.
Daraufhin öffnen sich das Panorama-Schie-
bedach und die elektronische Sonnenblende
automatisch.
Das Panorama-Schiebedach kann auch
geöffnet werden, wenn es aufgestellt ist.
*: Um das Panorama-Schiebedach auf hal-
bem Weg zu stoppen, schieben Sie den
Schalter schnell nach vorn oder
hinten und lassen Sie ihn los.
Das Panorama-Schiebedach schließen
Schieben Sie den Schalter nach vorn
und halten Sie ihn in dieser Position. Das
Panorama-Schiebedach wird daraufhin
automatisch vollständig geschlossen.
QVoraussetzung für die Betätigung des
Panorama-Schiebedachs
Der Start-Schalter befindet sich auf ON.

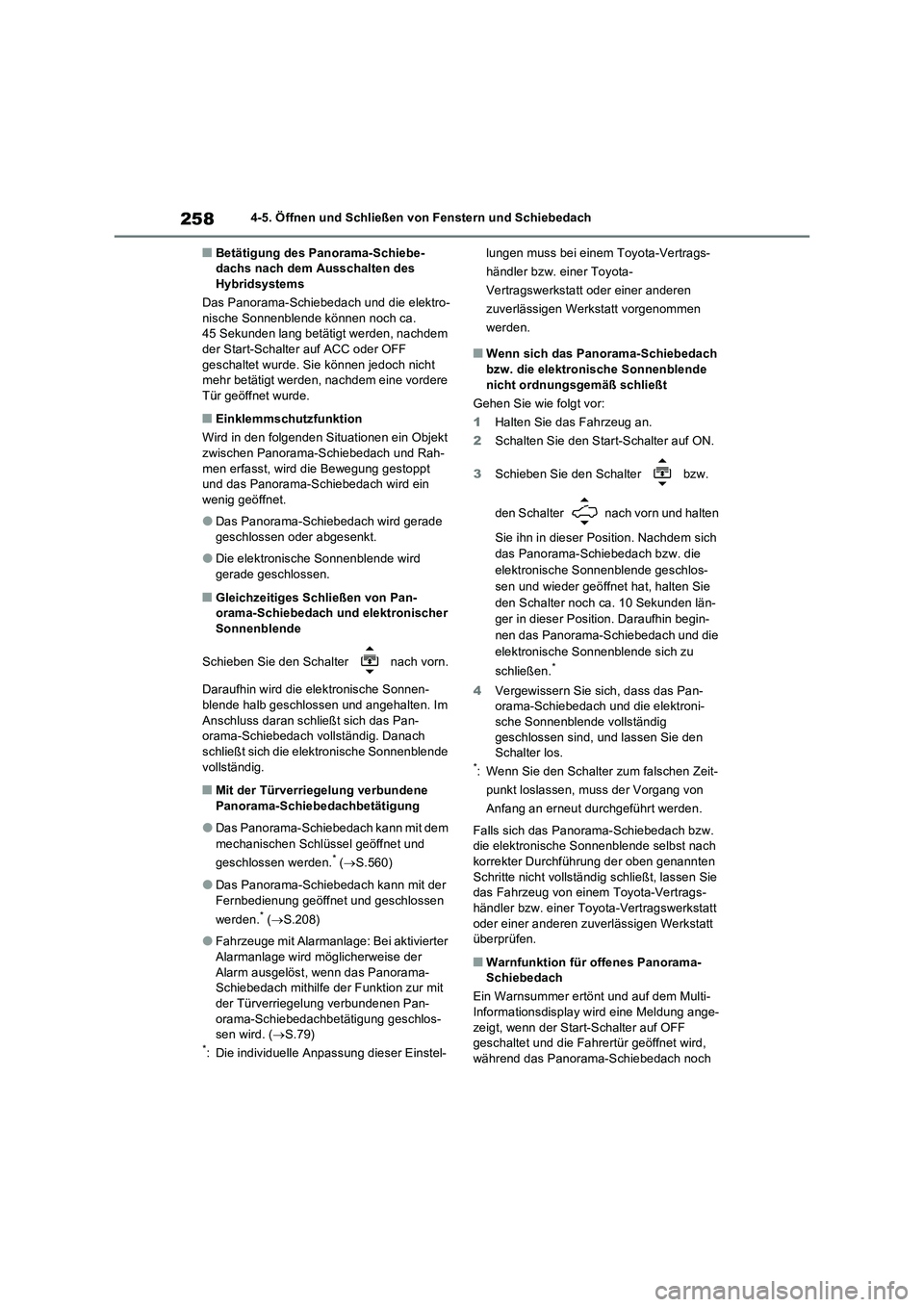

2584-5. Öffnen und Schließen von Fenstern und Schiebedach
QBetätigung des Panorama-Schiebe-
dachs nach dem Ausschalten des
Hybridsystems
Das Panorama-Schiebedach und die elektro-
nische Sonnenblende können noch ca.
45 Sekunden lang betätigt werden, nachdem
der Start-Schalter auf ACC oder OFF
geschaltet wurde. Sie können jedoch nicht
mehr betätigt werden, nachdem eine vordere
Tür geöffnet wurde.
QEinklemmschutzfunktion
Wird in den folgenden Situationen ein Objekt
zwischen Panorama-Schiebedach und Rah-
men erfasst, wird die Bewegung gestoppt
und das Panorama-Schiebedach wird ein
wenig geöffnet.
ODas Panorama-Schiebedach wird gerade
geschlossen oder abgesenkt.
ODie elektronische Sonnenblende wird
gerade geschlossen.
QGleichzeitiges Schließen von Pan-
orama-Schiebedach und elektronischer
Sonnenblende
Schieben Sie den Schalter nach vorn.
Daraufhin wird die elektronische Sonnen-
blende halb geschlossen und angehalten. Im
Anschluss daran schließt sich das Pan-
orama-Schiebedach vollständig. Danach
schließt sich die elektronische Sonnenblende
vollständig.
QMit der Türverriegelung verbundene
Panorama-Schiebedachbetätigung
ODas Panorama-Schiebedach kann mit dem
mechanischen Schlüssel geöffnet und
geschlossen werden.
* (S.560)
ODas Panorama-Schiebedach kann mit der
Fernbedienung geöffnet und geschlossen
werden.
* (S.208)
OFahrzeuge mit Alarmanlage: Bei aktivierter
Alarmanlage wird möglicherweise der
Alarm ausgelöst, wenn das Panorama-
Schiebedach mithilfe der Funktion zur mit
der Türverriegelung verbundenen Pan-
orama-Schiebedachbetätigung geschlos-
sen wird. (S.79)
*: Die individuelle Anpassung dieser Einstel-lungen muss bei einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vorgenommen
werden.
QWenn sich das Panorama-Schiebedach
bzw. die elektronische Sonnenblende
nicht ordnungsgemäß schließt
Gehen Sie wie folgt vor:
1Halten Sie das Fahrzeug an.
2Schalten Sie den Start-Schalter auf ON.
3Schieben Sie den Schalter bzw.
den Schalter nach vorn und halten
Sie ihn in dieser Position. Nachdem sich
das Panorama-Schiebedach bzw. die
elektronische Sonnenblende geschlos-
sen und wieder geöffnet hat, halten Sie
den Schalter noch ca. 10 Sekunden län-
ger in dieser Position. Daraufhin begin-
nen das Panorama-Schiebedach und die
elektronische Sonnenblende sich zu
schließen.
*
4Vergewissern Sie sich, dass das Pan-
orama-Schiebedach und die elektroni-
sche Sonnenblende vollständig
geschlossen sind, und lassen Sie den
Schalter los.
*: Wenn Sie den Schalter zum falschen Zeit-
punkt loslassen, muss der Vorgang von
Anfang an erneut durchgeführt werden.
Falls sich das Panorama-Schiebedach bzw.
die elektronische Sonnenblende selbst nach
korrekter Durchführung der oben genannten
Schritte nicht vollständig schließt, lassen Sie
das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt
überprüfen.
QWarnfunktion für offenes Panorama-
Schiebedach
Ein Warnsummer ertönt und auf dem Multi-
Informationsdisplay wird eine Meldung ange-
zeigt, wenn der Start-Schalter auf OFF
geschaltet und die Fahrertür geöffnet wird,
während das Panorama-Schiebedach noch

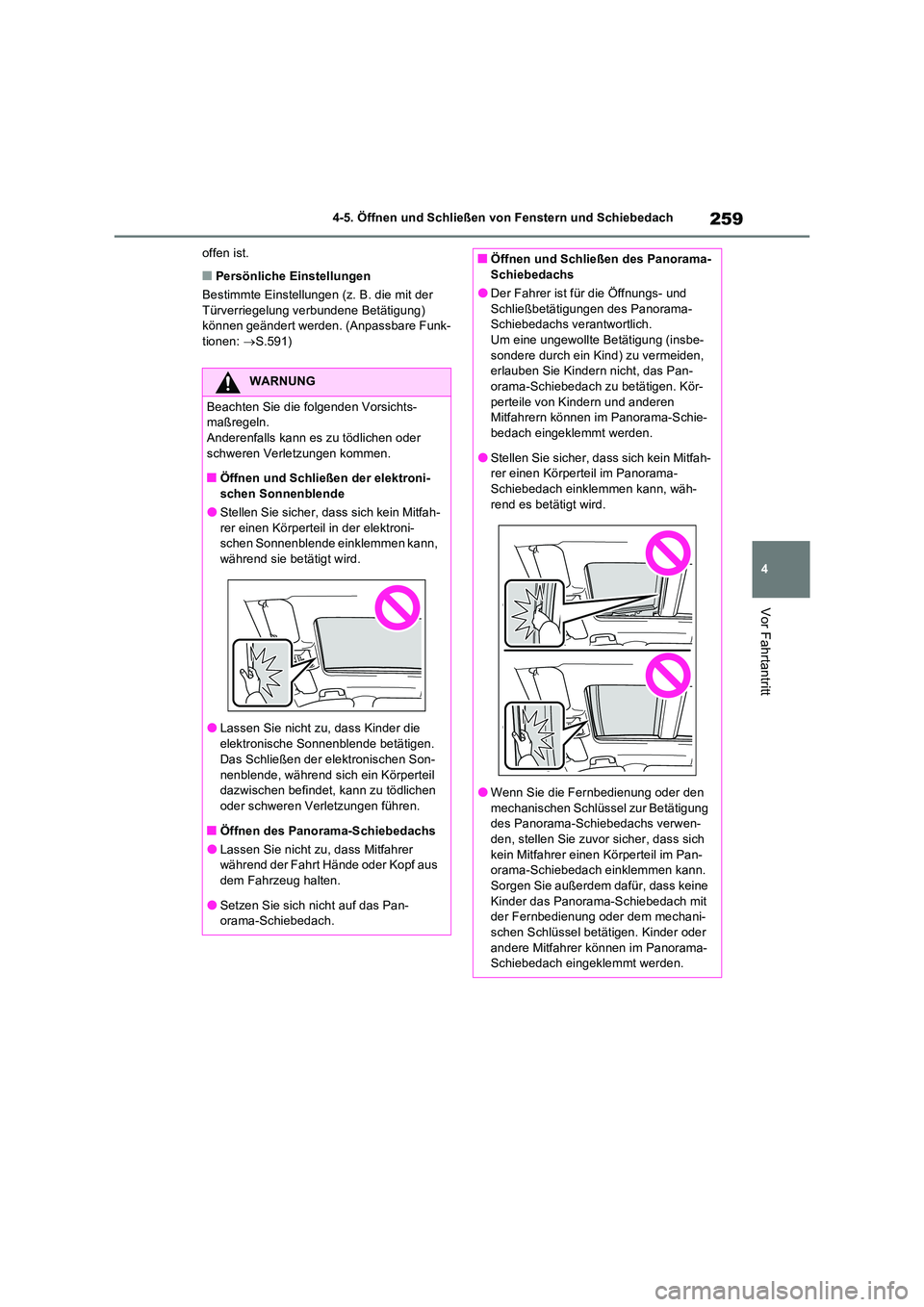

259
4
4-5. Öffnen und Schließen von Fenstern und Schiebedach
Vor Fahrtantritt
offen ist.
QPersönliche Einstellungen
Bestimmte Einstellungen (z. B. die mit der Türverriegelung verbundene Betätigung) können geändert werden. (Anpassbare Funk-
tionen: S.591)
WARNUNG
Beachten Sie die folgenden Vorsichts- maßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
QÖffnen und Schließen der elektroni-
schen Sonnenblende
OStellen Sie sicher, dass sich kein Mitfah- rer einen Körperteil in der elektroni-schen Sonnenblende einklemmen kann,
während sie betätigt wird.
OLassen Sie nicht zu, dass Kinder die
elektronische Sonnenblende betätigen. Das Schließen der elektronischen Son-
nenblende, während sich ein Körperteil dazwischen befindet, kann zu tödlichen oder schweren Verletzungen führen.
QÖffnen des Panorama-Schiebedachs
OLassen Sie nicht zu, dass Mitfahrer während der Fahrt Hände oder Kopf aus dem Fahrzeug halten.
OSetzen Sie sich nicht auf das Pan-orama-Schiebedach.
QÖffnen und Schließen des Panorama-Schiebedachs
ODer Fahrer ist für die Öffnungs- und
Schließbetätigungen des Panorama- Schiebedachs verantwortlich.Um eine ungewollte Betätigung (insbe-
sondere durch ein Kind) zu vermeiden, erlauben Sie Kindern nicht, das Pan-orama-Schiebedach zu betätigen. Kör-
perteile von Kindern und anderen Mitfahrern können im Panorama-Schie- bedach eingeklemmt werden.
OStellen Sie sicher, dass sich kein Mitfah-rer einen Körperteil im Panorama-Schiebedach einklemmen kann, wäh-
rend es betätigt wird.
OWenn Sie die Fernbedienung oder den
mechanischen Schlüssel zur Betätigung des Panorama-Schiebedachs verwen-den, stellen Sie zuvor sicher, dass sich
kein Mitfahrer einen Körperteil im Pan- orama-Schiebedach einklemmen kann. Sorgen Sie außerdem dafür, dass keine
Kinder das Panorama-Schiebedach mit der Fernbedienung oder dem mechani-schen Schlüssel betätigen. Kinder oder
andere Mitfahrer können im Panorama- Schiebedach eingeklemmt werden.

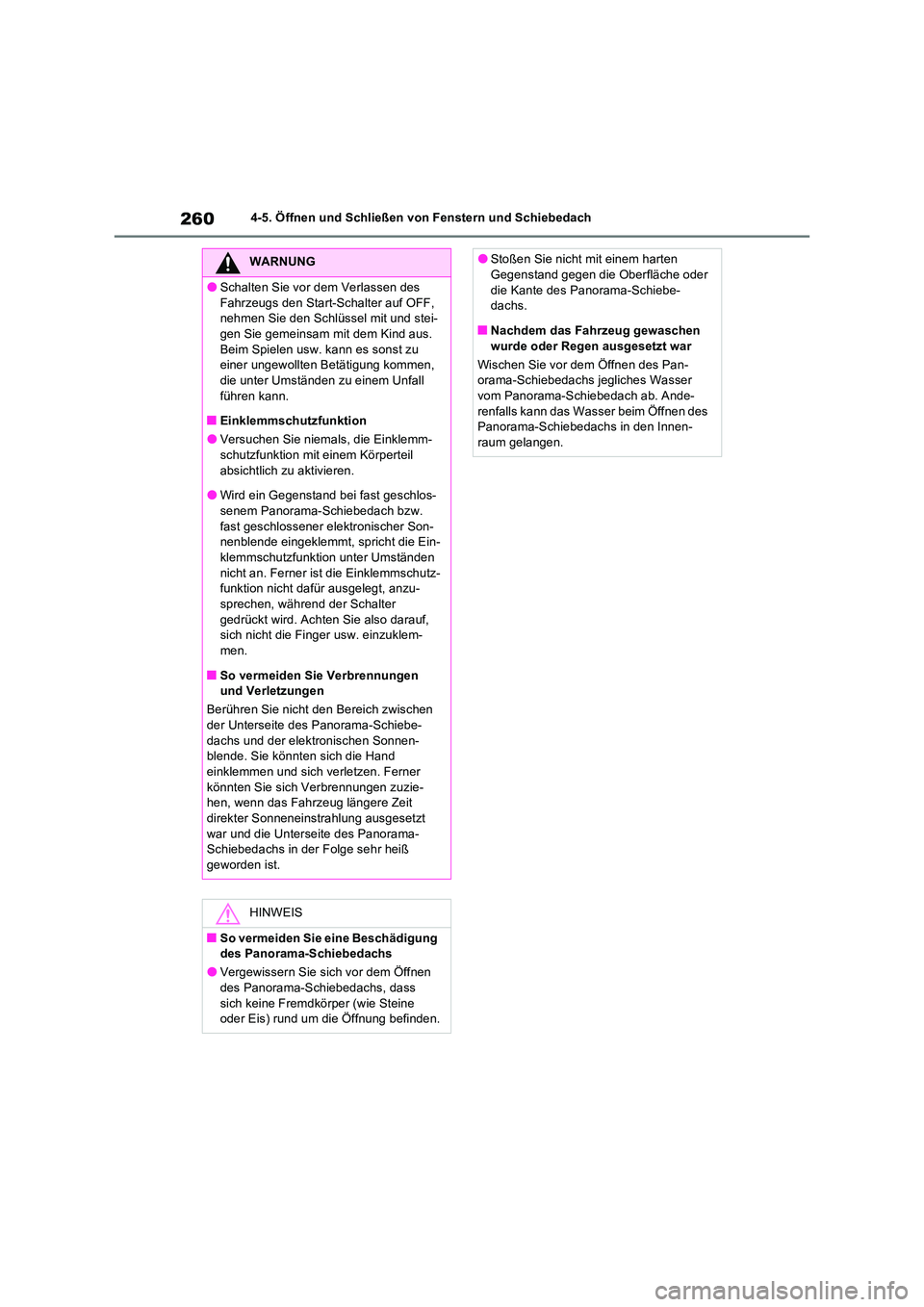

2604-5. Öffnen und Schließen von Fenstern und Schiebedach
WARNUNG
OSchalten Sie vor dem Verlassen des
Fahrzeugs den Start-Schalter auf OFF, nehmen Sie den Schlüssel mit und stei-gen Sie gemeinsam mit dem Kind aus.
Beim Spielen usw. kann es sonst zu einer ungewollten Betätigung kommen, die unter Umständen zu einem Unfall
führen kann.
QEinklemmschutzfunktion
OVersuchen Sie niemals, die Einklemm- schutzfunktion mit einem Körperteil
absichtlich zu aktivieren.
OWird ein Gegenstand bei fast geschlos- senem Panorama-Schiebedach bzw.
fast geschlossener elektronischer Son- nenblende eingeklemmt, spricht die Ein-klemmschutzfunktion unter Umständen
nicht an. Ferner ist die Einklemmschutz- funktion nicht dafür ausgelegt, anzu-sprechen, während der Schalter
gedrückt wird. Achten Sie also darauf, sich nicht die Finger usw. einzuklem-men.
QSo vermeiden Sie Verbrennungen und Verletzungen
Berühren Sie nicht den Bereich zwischen
der Unterseite des Panorama-Schiebe- dachs und der elektronischen Sonnen-blende. Sie könnten sich die Hand
einklemmen und sich verletzen. Ferner könnten Sie sich Verbrennungen zuzie-hen, wenn das Fahrzeug längere Zeit
direkter Sonneneinstrahlung ausgesetzt war und die Unterseite des Panorama-Schiebedachs in der Folge sehr heiß
geworden ist.
HINWEIS
QSo vermeiden Sie eine Beschädigung des Panorama-Schiebedachs
OVergewissern Sie sich vor dem Öffnen des Panorama-Schiebedachs, dass
sich keine Fremdkörper (wie Steine oder Eis) rund um die Öffnung befinden.
OStoßen Sie nicht mit einem harten Gegenstand gegen die Oberfläche oder
die Kante des Panorama-Schiebe- dachs.
QNachdem das Fahrzeug gewaschen
wurde oder Regen ausgesetzt war
Wischen Sie vor dem Öffnen des Pan- orama-Schiebedachs j egliches Wasser vom Panorama-Schiebedach ab. Ande-
renfalls kann das Wasser beim Öffnen des Panorama-Schiebedachs in den Innen-raum gelangen.

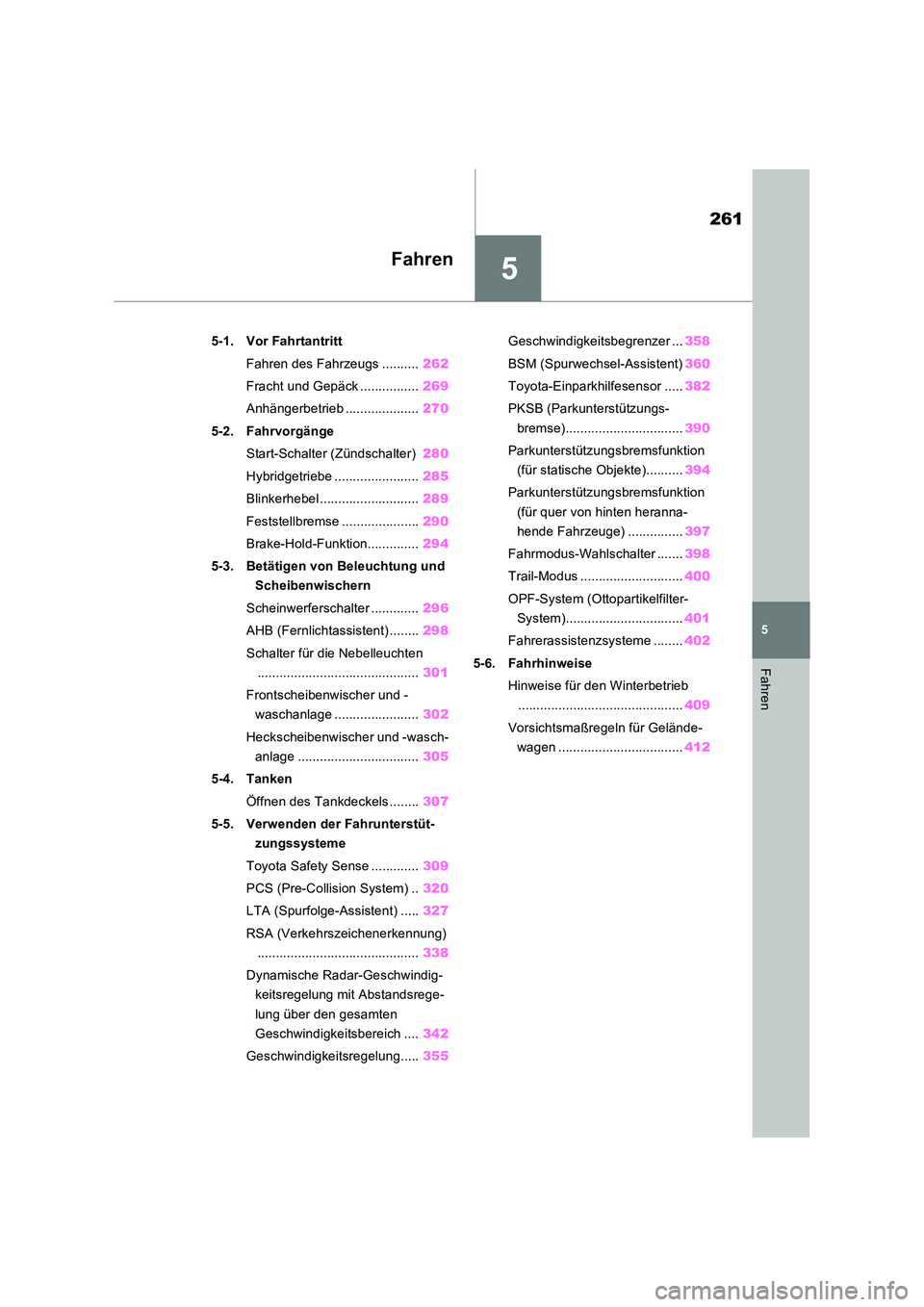

5
261
5
Fahren
Fahren
5-1. Vor Fahrtantritt
Fahren des Fahrzeugs .......... 262
Fracht und Gepäck ................ 269
Anhängerbetrieb .................... 270
5-2. Fahrvorgänge
Start-Schalter (Zündschalter) 280
Hybridgetriebe ....................... 285
Blinkerhebel ........................... 289
Feststellbremse ..................... 290
Brake-Hold-Funktion.............. 294
5-3. Betätigen von Beleuchtung und
Scheibenwischern
Scheinwerferschalter ............. 296
AHB (Fernlichtassistent) ........ 298
Schalter für die Nebelleuchten
............................................ 301
Frontscheibenwischer und -
waschanlage ....................... 302
Heckscheibenwischer und -wasch-
anlage ................................. 305
5-4. Tanken
Öffnen des Tankdeckels ........ 307
5-5. Verwenden der Fahrunterstüt-
zungssysteme
Toyota Safety Sense ............. 309
PCS (Pre-Collision System) .. 320
LTA (Spurfolge-Assistent) ..... 327
RSA (Verkehrszeichenerkennung)
............................................ 338
Dynamische Radar-Geschwindig-
keitsregelung mit Abstandsrege-
lung über den gesamten
Geschwindigkeitsbereich .... 342
Geschwindigkeitsregelung..... 355
Geschwindigkeitsbegrenzer ... 358
BSM (Spurwechsel-Assistent) 360
Toyota-Einparkhilfesensor ..... 382
PKSB (Parkunterstützungs-
bremse)................................ 390
Parkunterstützungsbremsfunktion
(für statische Objekte).......... 394
Parkunterstützungsbremsfunktion
(für quer von hinten heranna-
hende Fahrzeuge) ............... 397
Fahrmodus-Wahlschalter ....... 398
Trail-Modus ............................ 400
OPF-System (Ottopartikelfilter-
System)................................ 401
Fahrerassistenzsysteme ........ 402
5-6. Fahrhinweise
Hinweise für den Winterbetrieb
............................................. 409
Vorsichtsmaßregeln für Gelände-
wagen .................................. 412

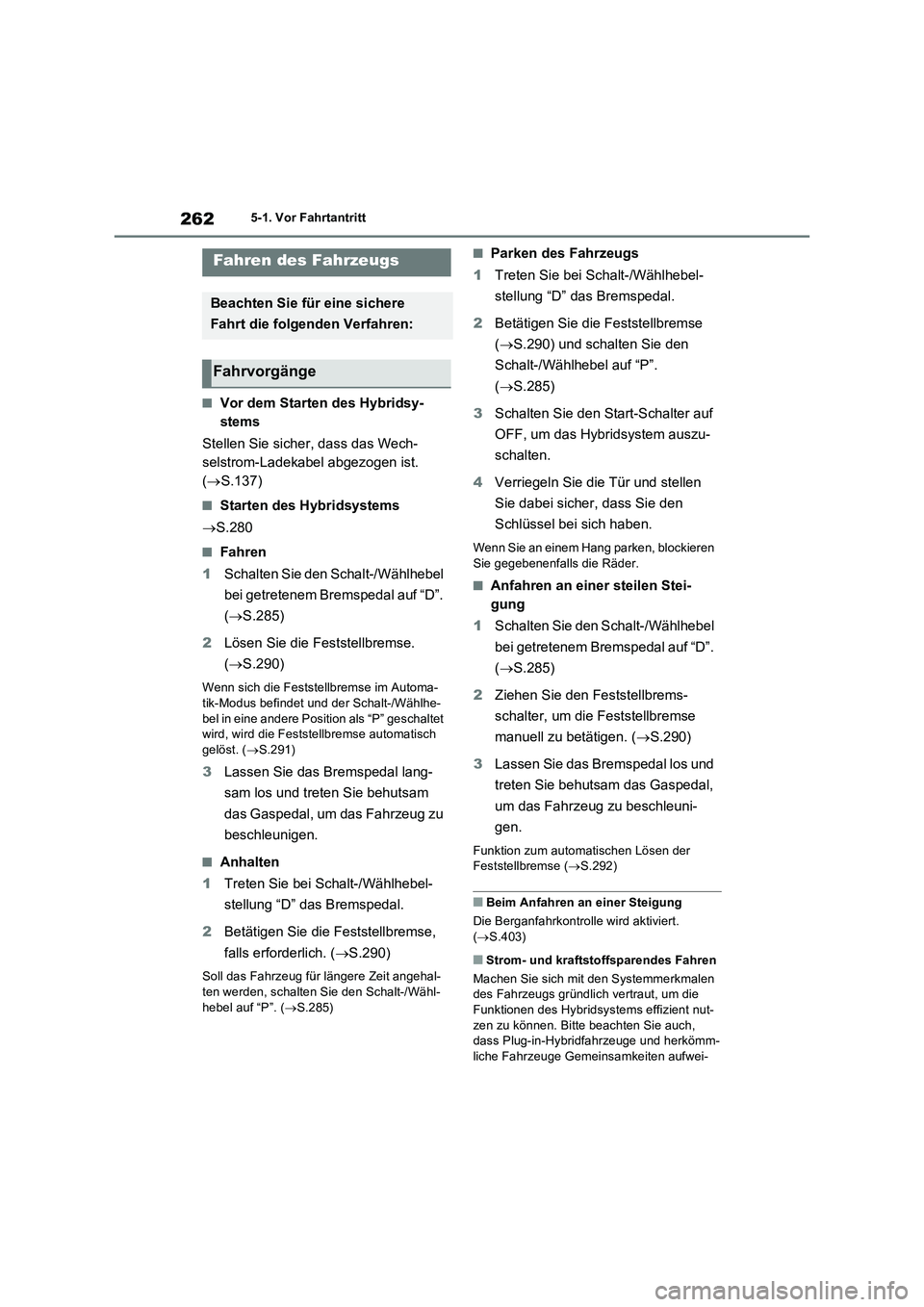

2625-1. Vor Fahrtantritt
5-1.Vor Fa hrtantritt
QVor dem Starten des Hybridsy-
stems
Stellen Sie sicher, dass das Wech-
selstrom-Ladekabel abgezogen ist.
(S.137)
QStarten des Hybridsystems
S.280
QFahren
1Schalten Sie den Schalt-/Wählhebel
bei getretenem Bremspedal auf “D”.
(S.285)
2Lösen Sie die Feststellbremse.
(S.290)
Wenn sich die Feststellbremse im Automa-
tik-Modus befindet und der Schalt-/Wählhe-
bel in eine andere Position als “P” geschaltet
wird, wird die Feststellbremse automatisch
gelöst. (S.291)
3Lassen Sie das Bremspedal lang-
sam los und treten Sie behutsam
das Gaspedal, um das Fahrzeug zu
beschleunigen.
QAnhalten
1Treten Sie bei Schalt-/Wählhebel-
stellung “D” das Bremspedal.
2Betätigen Sie die Feststellbremse,
falls erforderlich. (S.290)
Soll das Fahrzeug für längere Zeit angehal-
ten werden, schalten Sie den Schalt-/Wähl-
hebel auf “P”. (S.285)
QParken des Fahrzeugs
1Treten Sie bei Schalt-/Wählhebel-
stellung “D” das Bremspedal.
2Betätigen Sie die Feststellbremse
(S.290) und schalten Sie den
Schalt-/Wählhebel auf “P”.
(S.285)
3Schalten Sie den Start-Schalter auf
OFF, um das Hybridsystem auszu-
schalten.
4Verriegeln Sie die Tür und stellen
Sie dabei sicher, dass Sie den
Schlüssel bei sich haben.
Wenn Sie an einem Hang parken, blockieren
Sie gegebenenfalls die Räder.
QAnfahren an einer steilen Stei-
gung
1Schalten Sie den Schalt-/Wählhebel
bei getretenem Bremspedal auf “D”.
(S.285)
2Ziehen Sie den Feststellbrems-
schalter, um die Feststellbremse
manuell zu betätigen. (S.290)
3Lassen Sie das Bremspedal los und
treten Sie behutsam das Gaspedal,
um das Fahrzeug zu beschleuni-
gen.
Funktion zum automatischen Lösen der
Feststellbremse (S.292)
QBeim Anfahren an einer Steigung
Die Berganfahrkontrolle wird aktiviert.
(S.403)
QStrom- und kraftstoffsparendes Fahren
Machen Sie sich mit den Systemmerkmalen
des Fahrzeugs gründlich vertraut, um die
Funktionen des Hybridsystems effizient nut-
zen zu können. Bitte beachten Sie auch,
dass Plug-in-Hybridfahrzeuge und herkömm-
liche Fahrzeuge Gemeinsamkeiten aufwei-
Fahren des Fahrzeugs
Beachten Sie für eine sichere
Fahrt die folgenden Verfahren:
Fahrvorgänge
