2022 TOYOTA RAV4 PLUG-IN HYBRID Betriebsanleitungen (in German)

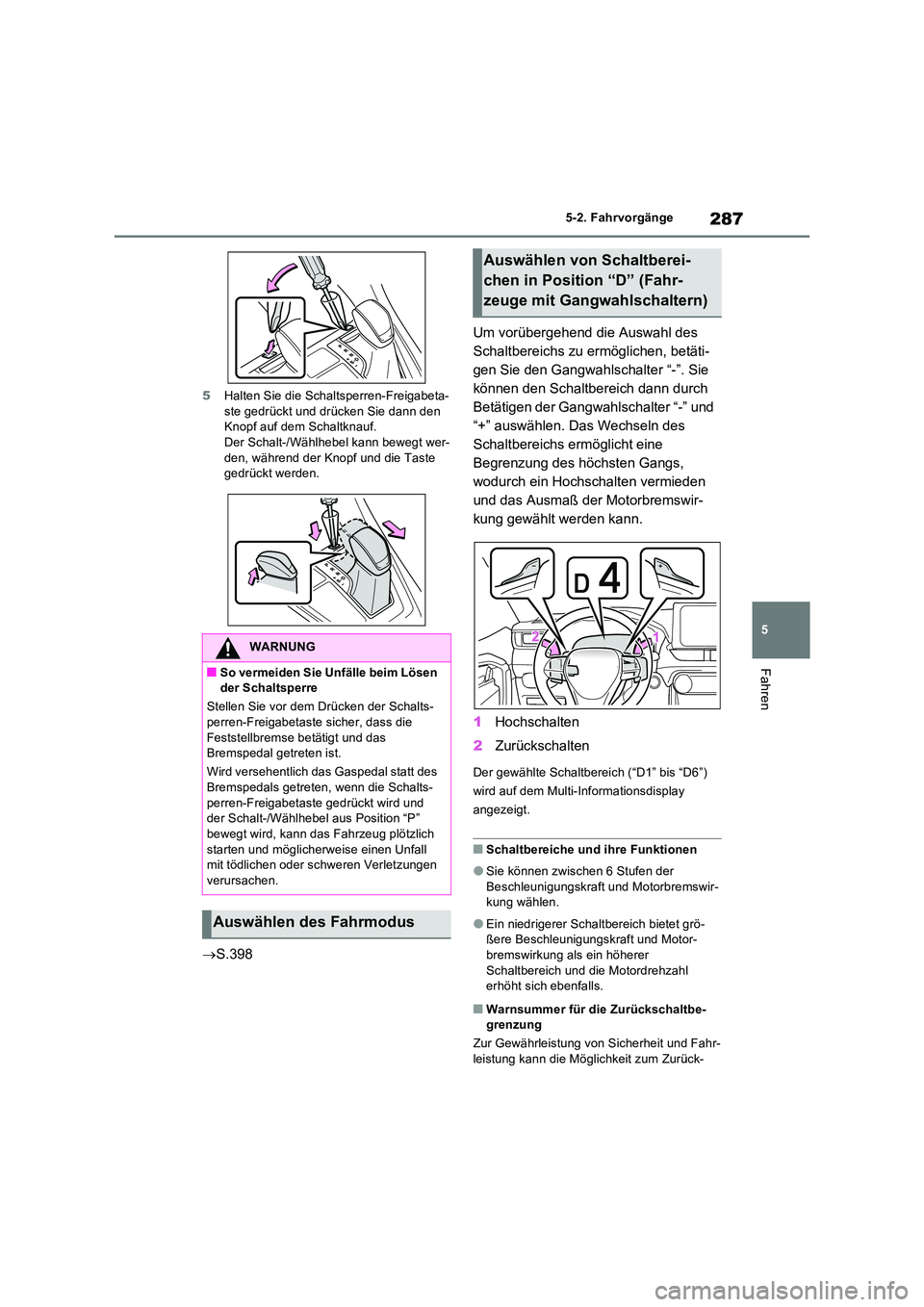

287
5
5-2. Fahrvorgänge
Fahren
5 Halten Sie die Schaltsperren-Freigabeta- ste gedrückt und drücken Sie dann den Knopf auf dem Schaltknauf.
Der Schalt-/Wählhebel kann bewegt wer- den, während der Knopf und die Taste gedrückt werden.
 S.398
Um vorübergehend die Auswahl des
Schaltbereichs zu ermöglichen, betäti-
gen Sie den Gangwahlschalter “-”. Sie
können den Schaltbereich dann durch
Betätigen der Gangwahlschalter “-” und
“+” auswählen. Das Wechseln des
Schaltbereichs ermöglicht eine
Begrenzung des höchsten Gangs,
wodurch ein Hochschalten vermieden
und das Ausmaß der Motorbremswir-
kung gewählt werden kann.
1 Hochschalten
2 Zurückschalten
Der gewählte Schaltbereich (“D1” bis “D6”)
wird auf dem Multi-Informationsdisplay
angezeigt.
QSchaltbereiche und ihre Funktionen
OSie können zwischen 6 Stufen der
Beschleunigungskraft und Motorbremswir- kung wählen.
OEin niedrigerer Schaltbereich bietet grö-ßere Beschleunigungskraft und Motor-bremswirkung als ein höherer
Schaltbereich und die Motordrehzahl erhöht sich ebenfalls.
QWarnsummer für die Zurückschaltbe-grenzung
Zur Gewährleistung von Sicherheit und Fahr-
leistung kann die Möglichkeit zum Zurück-
WARNUNG
QSo vermeiden Sie Unfälle beim Lösen der Schaltsperre
Stellen Sie vor dem Drücken der Schalts- perren-Freigabetaste sicher, dass die
Feststellbremse betätigt und das Bremspedal getreten ist.
Wird versehentlich das Gaspedal statt des
Bremspedals getreten, wenn die Schalts- perren-Freigabetaste gedrückt wird und der Schalt-/Wählhebel aus Position “P”
bewegt wird, kann das Fahrzeug plötzlich starten und möglicherweise einen Unfall mit tödlichen oder schweren Verletzungen
verursachen.
Auswählen des Fahrmodus
Auswählen von Schaltberei-
chen in Position “D” (Fahr-
zeuge mit Gangwahlschaltern)

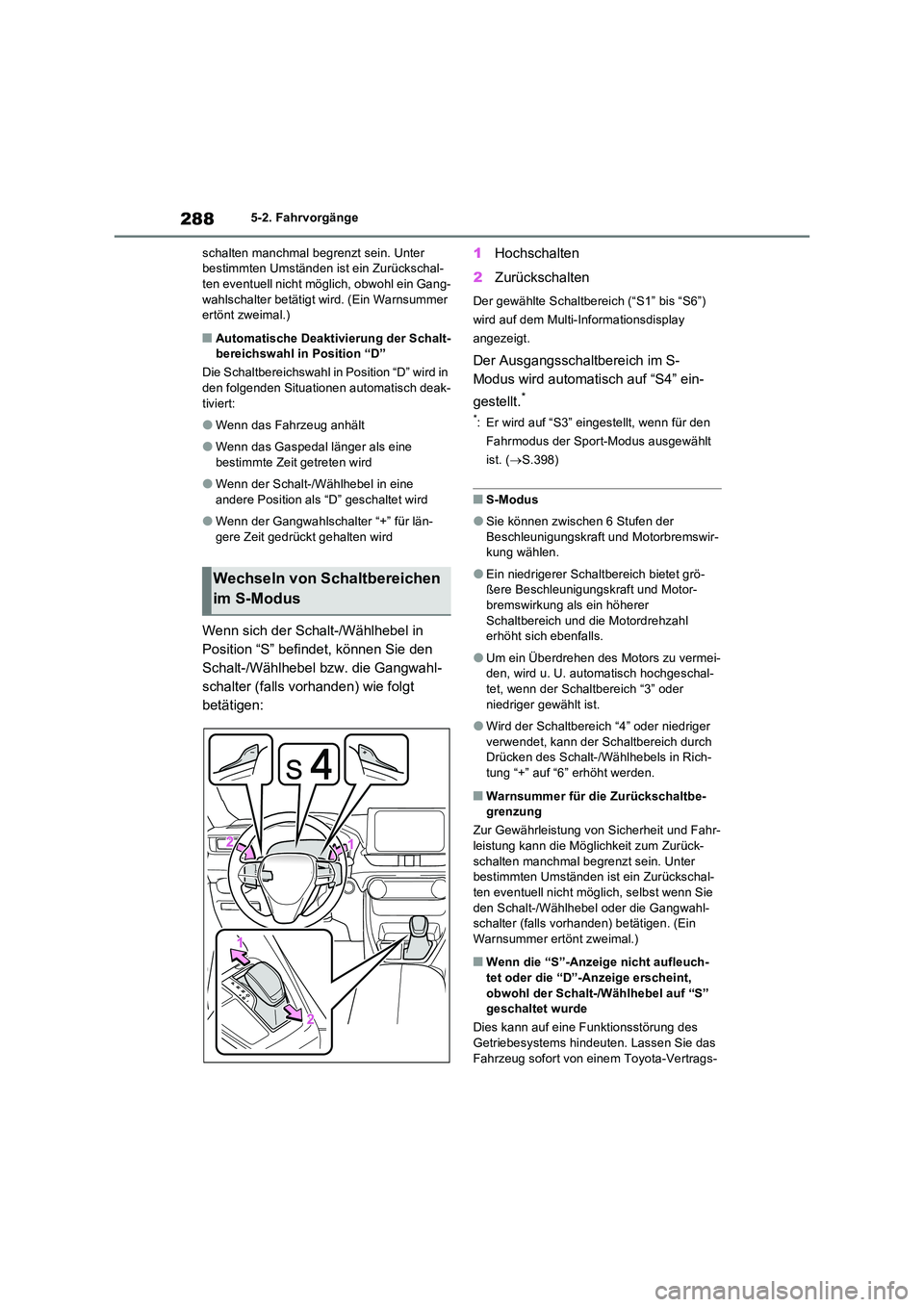

2885-2. Fahrvorgänge
schalten manchmal begrenzt sein. Unter bestimmten Umständen ist ein Zurückschal-ten eventuell nicht möglich, obwohl ein Gang-
wahlschalter betätigt wird. (Ein Warnsummer ertönt zweimal.)
QAutomatische Deaktivierung der Schalt-bereichswahl in Position “D”
Die Schaltbereichswahl in Position “D” wird in
den folgenden Situationen automatisch deak- tiviert:
OWenn das Fahrzeug anhält
OWenn das Gaspedal länger als eine
bestimmte Zeit getreten wird
OWenn der Schalt-/Wählhebel in eine
andere Position als “D” geschaltet wird
OWenn der Gangwahlschalter “+” für län-
gere Zeit gedrückt gehalten wird
Wenn sich der Schalt-/Wählhebel in
Position “S” befindet, können Sie den
Schalt-/Wählhebel bzw. die Gangwahl-
schalter (falls vorhanden) wie folgt
betätigen:
1 Hochschalten
2 Zurückschalten
Der gewählte Schaltbereich (“S1” bis “S6”)
wird auf dem Multi-Informationsdisplay
angezeigt.
Der Ausgangsschaltbereich im S-
Modus wird automatisch auf “S4” ein-
gestellt.*
*: Er wird auf “S3” eingestellt, wenn für den
Fahrmodus der Sport-Modus ausgewählt
ist. ( S.398)
QS-Modus
OSie können zwischen 6 Stufen der Beschleunigungskraft und Motorbremswir-kung wählen.
OEin niedrigerer Schaltbereich bietet grö-ßere Beschleunigungskraft und Motor-
bremswirkung als ein höherer Schaltbereich und die Motordrehzahl erhöht sich ebenfalls.
OUm ein Überdrehen des Motors zu vermei-den, wird u. U. automatisch hochgeschal-
tet, wenn der Schaltbereich “3” oder niedriger gewählt ist.
OWird der Schaltbereich “4” oder niedriger verwendet, kann der Schaltbereich durch Drücken des Schalt-/Wählhebels in Rich-
tung “+” auf “6” erhöht werden.
QWarnsummer für die Zurückschaltbe- grenzung
Zur Gewährleistung von Sicherheit und Fahr- leistung kann die Möglichkeit zum Zurück-
schalten manchmal begrenzt sein. Unter bestimmten Umständen ist ein Zurückschal-ten eventuell nicht möglich, selbst wenn Sie
den Schalt-/Wählhebel oder die Gangwahl- schalter (falls vorhanden) betätigen. (Ein Warnsummer ertönt zweimal.)
QWenn die “S”-Anzeige nicht aufleuch-
tet oder die “D”-Anzeige erscheint, obwohl der Schalt-/Wählhebel auf “S” geschaltet wurde
Dies kann auf eine Funktionsstörung des
Getriebesystems hindeuten. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
Wechseln von Schaltbereichen
im S-Modus

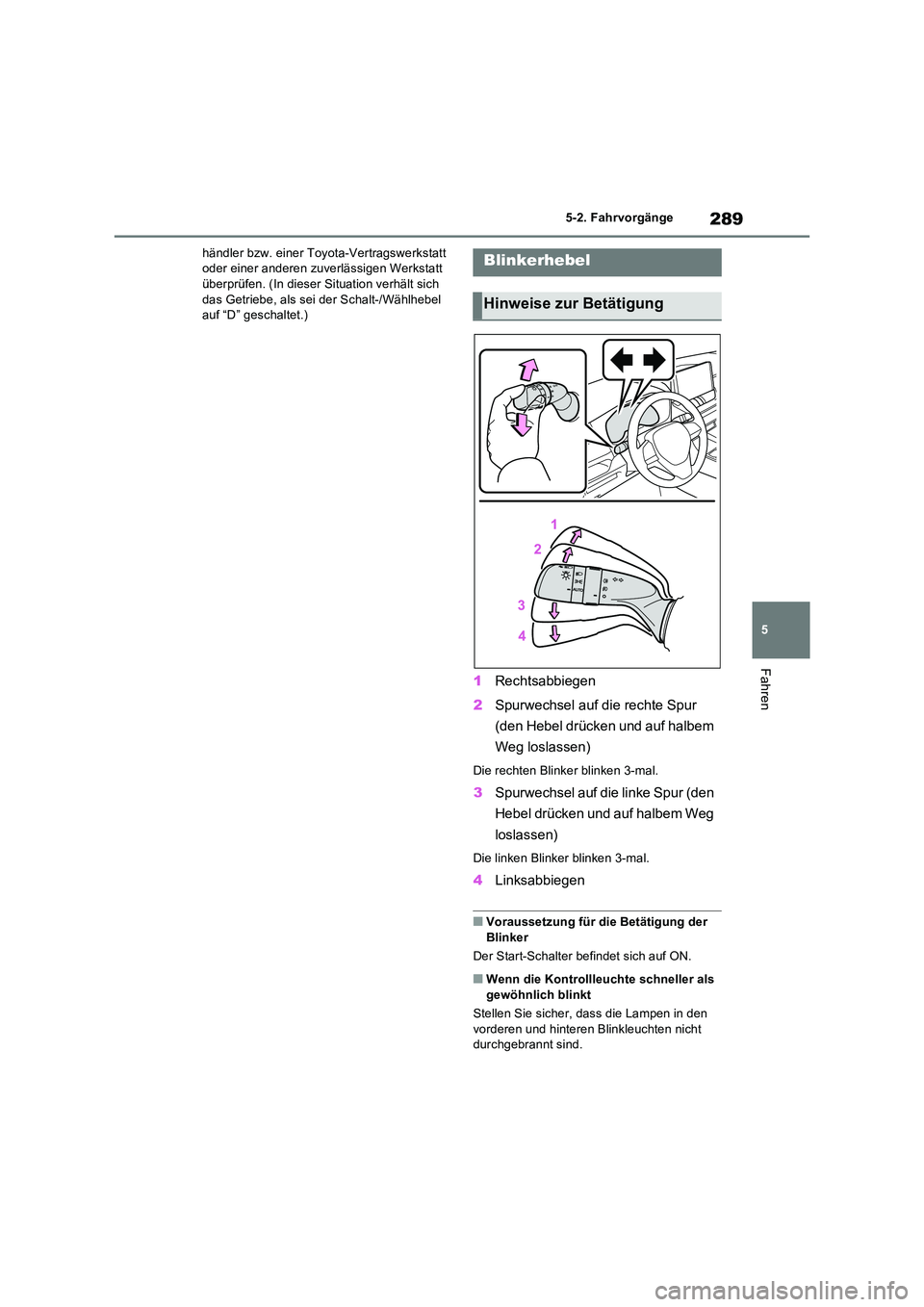

289
5
5-2. Fahrvorgänge
Fahren
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen. (In dieser Situation verhält sich
das Getriebe, als sei der Schalt-/Wählhebel auf “D” geschaltet.)
1 Rechtsabbiegen
2 Spurwechsel auf die rechte Spur
(den Hebel drücken und auf halbem
Weg loslassen)
Die rechten Blinker blinken 3-mal.
3 Spurwechsel auf die linke Spur (den
Hebel drücken und auf halbem Weg
loslassen)
Die linken Blinker blinken 3-mal.
4 Linksabbiegen
QVoraussetzung für die Betätigung der Blinker
Der Start-Schalter befindet sich auf ON.
QWenn die Kontrollleuchte schneller als
gewöhnlich blinkt
Stellen Sie sicher, dass die Lampen in den vorderen und hinteren Blinkleuchten nicht durchgebrannt sind.
Blinkerhebel
Hinweise zur Betätigung

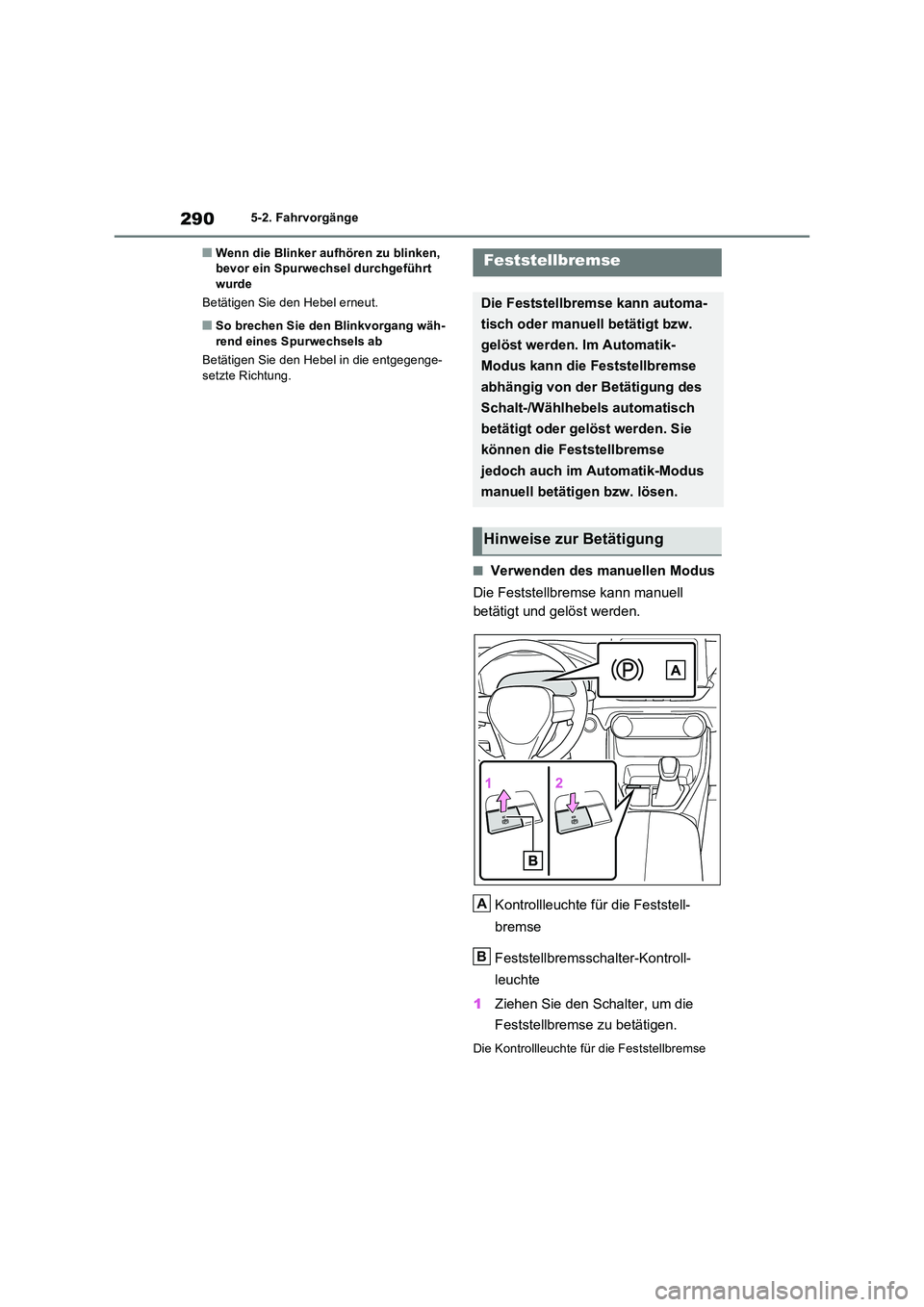

2905-2. Fahrvorgänge
QWenn die Blinker aufhören zu blinken, bevor ein Spurwechsel durchgeführt wurde
Betätigen Sie den Hebel erneut.
QSo brechen Sie den Blinkvorgang wäh-
rend eines Spurwechsels ab
Betätigen Sie den Hebel in die entgegenge- setzte Richtung.
QVerwenden des manuellen Modus
Die Feststellbremse kann manuell
betätigt und gelöst werden.
Kontrollleuchte für die Feststell-
bremse
Feststellbremsschalter-Kontroll-
leuchte
1 Ziehen Sie den Schalter, um die
Feststellbremse zu betätigen.
Die Kontrollleuchte für die Feststellbremse
Feststellbremse
Die Feststellbremse kann automa-
tisch oder manuell betätigt bzw.
gelöst werden. Im Automatik-
Modus kann die Feststellbremse
abhängig von der Betätigung des
Schalt-/Wählhebels automatisch
betätigt oder gelöst werden. Sie
können die Feststellbremse
jedoch auch im Automatik-Modus
manuell betätigen bzw. lösen.
Hinweise zur Betätigung
A
B

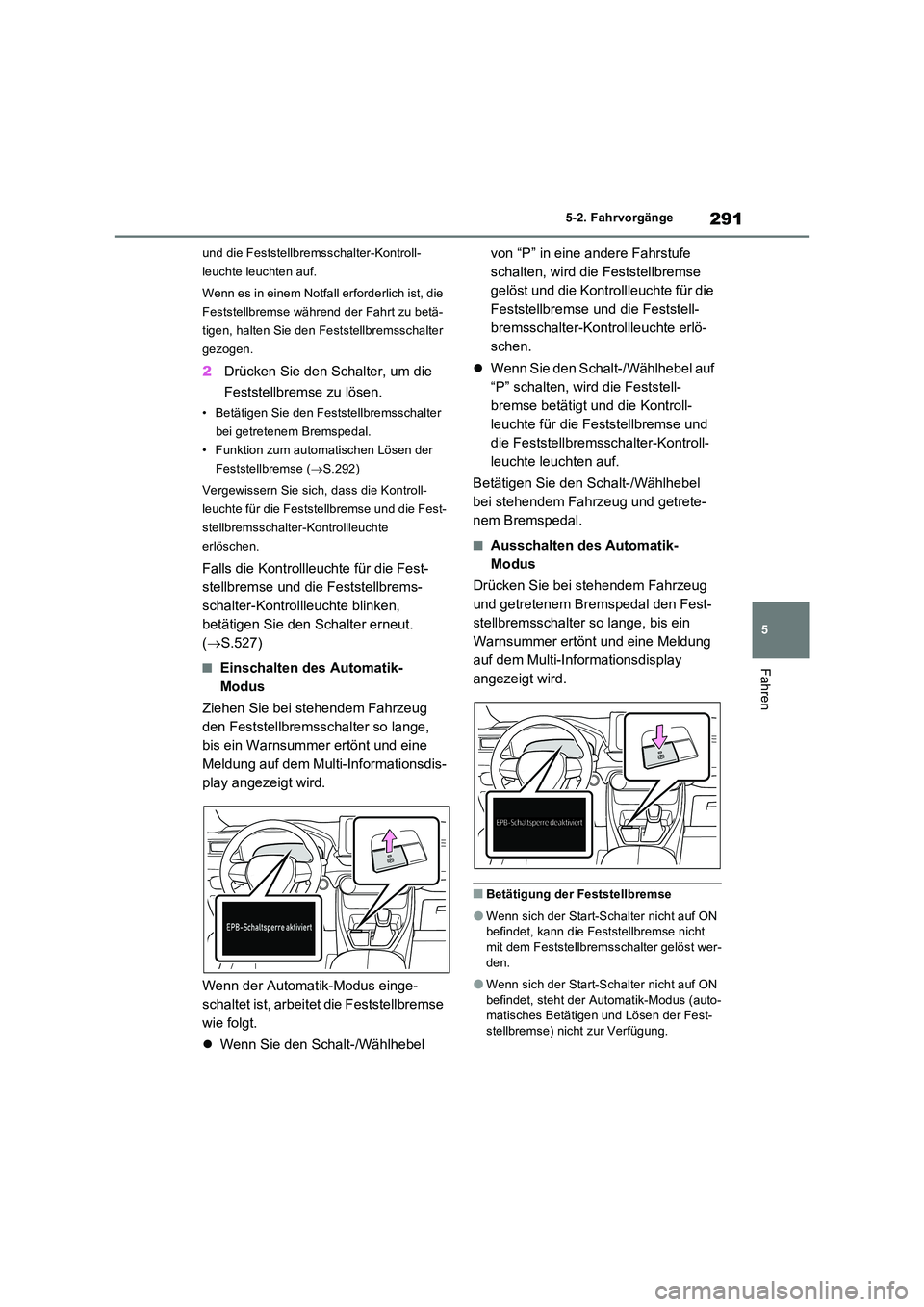

291
5
5-2. Fahrvorgänge
Fahren
und die Feststellbremsschalter-Kontroll-
leuchte leuchten auf.
Wenn es in einem Notfall erforderlich ist, die
Feststellbremse während der Fahrt zu betä-
tigen, halten Sie den Feststellbremsschalter
gezogen.
2 Drücken Sie den Schalter, um die
Feststellbremse zu lösen.
• Betätigen Sie den Feststellbremsschalter
bei getretenem Bremspedal.
• Funktion zum automatischen Lösen der
Feststellbremse ( S.292)
Vergewissern Sie sich, dass die Kontroll-
leuchte für die Feststellbremse und die Fest-
stellbremsschalter-Kontrollleuchte
erlöschen.
Falls die Kontrollleuchte für die Fest-
stellbremse und die Feststellbrems-
schalter-Kontrollleuchte blinken,
betätigen Sie den Schalter erneut.
( S.527)
QEinschalten des Automatik-
Modus
Ziehen Sie bei stehendem Fahrzeug
den Feststellbremsschalter so lange,
bis ein Warnsummer ertönt und eine
Meldung auf dem Multi-Informationsdis-
play angezeigt wird.
Wenn der Automatik-Modus einge-
schaltet ist, arbeitet die Feststellbremse
wie folgt.
 Wenn Sie den Schalt-/Wählhebel
von “P” in eine andere Fahrstufe
schalten, wird die Feststellbremse
gelöst und die Kontrollleuchte für die
Feststellbremse und die Feststell-
bremsschalter-Kontrollleuchte erlö-
schen.
 Wenn Sie den Schalt-/Wählhebel auf
“P” schalten, wird die Feststell-
bremse betätigt und die Kontroll-
leuchte für die Feststellbremse und
die Feststellbremsschalter-Kontroll-
leuchte leuchten auf.
Betätigen Sie den Schalt-/Wählhebel
bei stehendem Fahrzeug und getrete-
nem Bremspedal.
QAusschalten des Automatik-
Modus
Drücken Sie bei stehendem Fahrzeug
und getretenem Bremspedal den Fest-
stellbremsschalter so lange, bis ein
Warnsummer ertönt und eine Meldung
auf dem Multi-Informationsdisplay
angezeigt wird.
QBetätigung der Feststellbremse
OWenn sich der Start-Schalter nicht auf ON befindet, kann die Feststellbremse nicht
mit dem Feststellbremsschalter gelöst wer- den.
OWenn sich der Start-Schalter nicht auf ON befindet, steht der Automatik-Modus (auto-matisches Betätigen und Lösen der Fest-
stellbremse) nicht zur Verfügung.

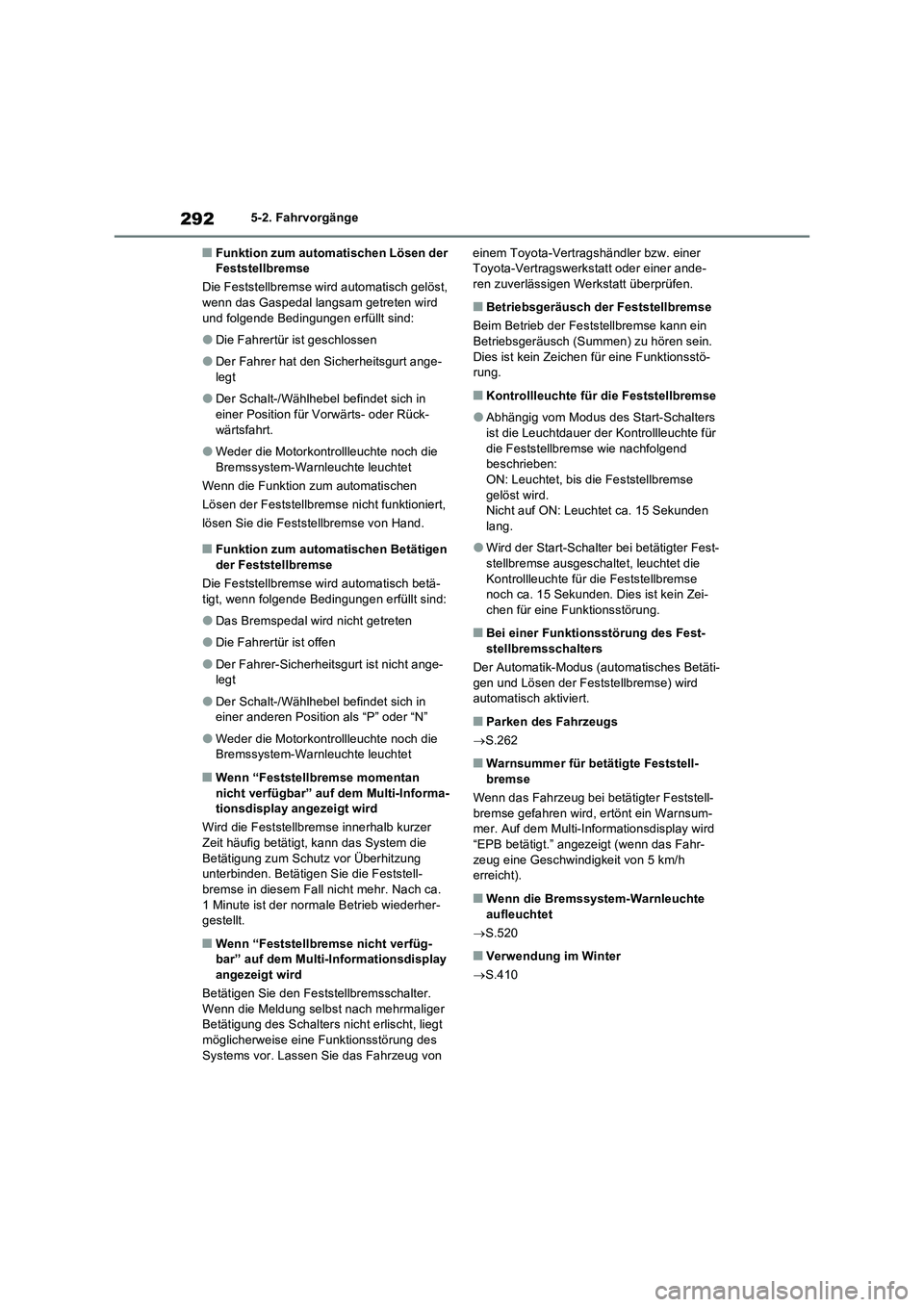

2925-2. Fahrvorgänge
QFunktion zum automatischen Lösen der
Feststellbremse
Die Feststellbremse wird automatisch gelöst,
wenn das Gaspedal langsam getreten wird
und folgende Bedingungen erfüllt sind:
ODie Fahrertür ist geschlossen
ODer Fahrer hat den Sicherheitsgurt ange-
legt
ODer Schalt-/Wählhebel befindet sich in
einer Position für Vorwärts- oder Rück-
wärtsfahrt.
OWeder die Motorkontrollleuchte noch die
Bremssystem-Warnleuchte leuchtet
Wenn die Funktion zum automatischen
Lösen der Feststellbremse nicht funktioniert,
lösen Sie die Feststellbremse von Hand.
QFunktion zum automatischen Betätigen
der Feststellbremse
Die Feststellbremse wird automatisch betä-
tigt, wenn folgende Bedingungen erfüllt sind:
ODas Bremspedal wird nicht getreten
ODie Fahrertür ist offen
ODer Fahrer-Sicherheitsgurt ist nicht ange-
legt
ODer Schalt-/Wählhebel befindet sich in
einer anderen Position als “P” oder “N”
OWeder die Motorkontrollleuchte noch die
Bremssystem-Warnleuchte leuchtet
QWenn “Feststellbremse momentan
nicht verfügbar” auf dem Multi-Informa-
tionsdisplay angezeigt wird
Wird die Feststellbremse innerhalb kurzer
Zeit häufig betätigt, kann das System die
Betätigung zum Schutz vor Überhitzung
unterbinden. Betätigen Sie die Feststell-
bremse in diesem Fall nicht mehr. Nach ca.
1 Minute ist der normale Betrieb wiederher-
gestellt.
QWenn “Feststellbremse nicht verfüg-
bar” auf dem Multi-Informationsdisplay
angezeigt wird
Betätigen Sie den Feststellbremsschalter.
Wenn die Meldung selbst nach mehrmaliger
Betätigung des Schalters nicht erlischt, liegt
möglicherweise eine Funktionsstörung des
Systems vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.
QBetriebsgeräusch der Feststellbremse
Beim Betrieb der Feststellbremse kann ein
Betriebsgeräusch (Summen) zu hören sein.
Dies ist kein Zeichen für eine Funktionsstö-
rung.
QKontrollleuchte für die Feststellbremse
OAbhängig vom Modus des Start-Schalters
ist die Leuchtdauer der Kontrollleuchte für
die Feststellbremse wie nachfolgend
beschrieben:
ON: Leuchtet, bis die Feststellbremse
gelöst wird.
Nicht auf ON: Leuchtet ca. 15 Sekunden
lang.
OWird der Start-Schalter bei betätigter Fest-
stellbremse ausgeschaltet, leuchtet die
Kontrollleuchte für die Feststellbremse
noch ca. 15 Sekunden. Dies ist kein Zei-
chen für eine Funktionsstörung.
QBei einer Funktionsstörung des Fest-
stellbremsschalters
Der Automatik-Modus (automatisches Betäti-
gen und Lösen der Feststellbremse) wird
automatisch aktiviert.
QParken des Fahrzeugs
S.262
QWarnsummer für betätigte Feststell-
bremse
Wenn das Fahrzeug bei betätigter Feststell-
bremse gefahren wird, ertönt ein Warnsum-
mer. Auf dem Multi-Informationsdisplay wird
“EPB betätigt.” angezeigt (wenn das Fahr-
zeug eine Geschwindigkeit von 5 km/h
erreicht).
QWenn die Bremssystem-Warnleuchte
aufleuchtet
S.520
QVerwendung im Winter
S.410

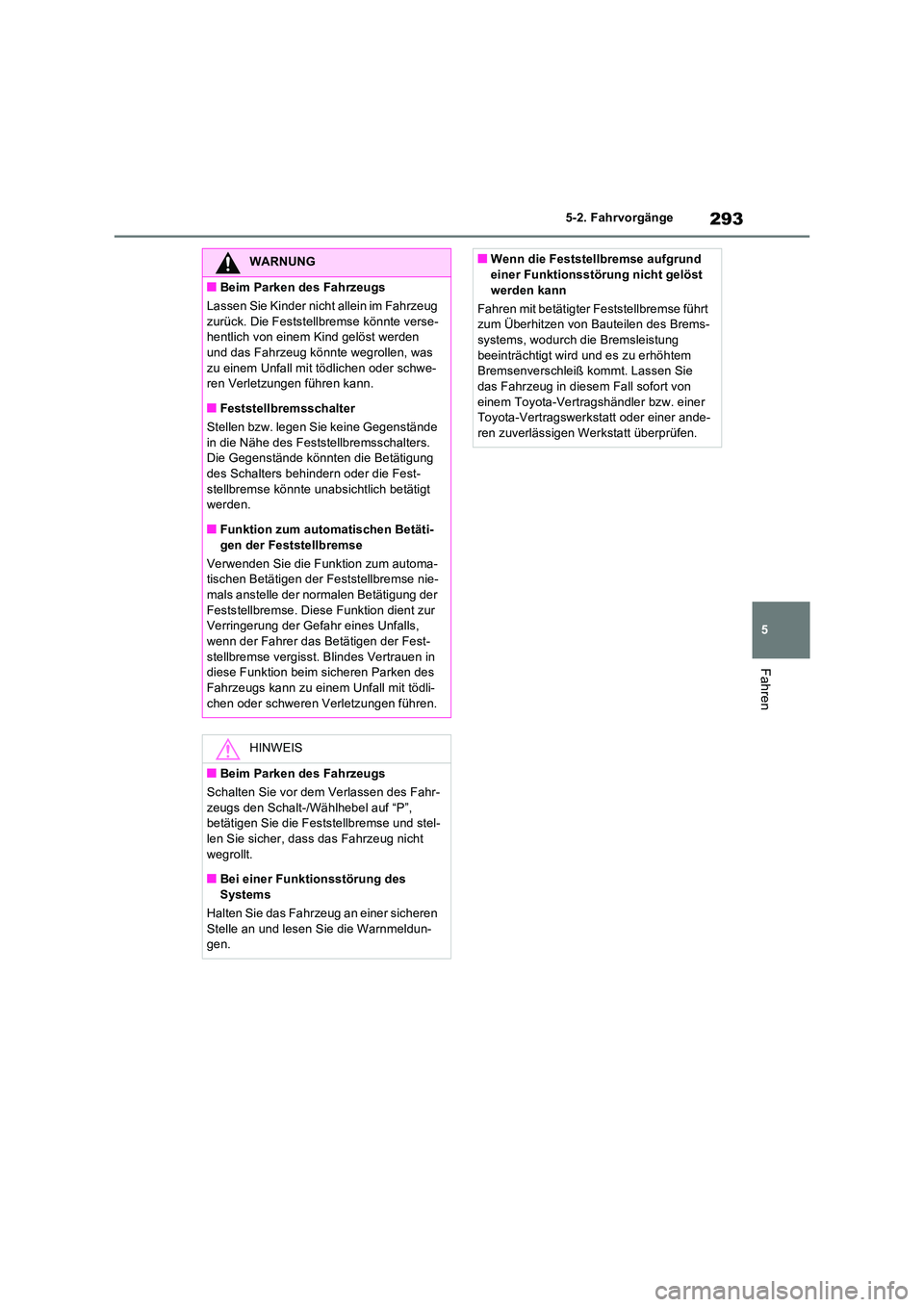

293
5
5-2. Fahrvorgänge
Fahren
WARNUNG
QBeim Parken des Fahrzeugs
Lassen Sie Kinder nicht allein im Fahrzeug
zurück. Die Feststellbremse könnte verse- hentlich von einem Kind gelöst werden und das Fahrzeug könnte wegrollen, was
zu einem Unfall mit tödlichen oder schwe- ren Verletzungen führen kann.
QFeststellbremsschalter
Stellen bzw. legen Sie keine Gegenstände
in die Nähe des Feststellbremsschalters. Die Gegenstände könnten die Betätigung des Schalters behindern oder die Fest-
stellbremse könnte unabsichtlich betätigt werden.
QFunktion zum automatischen Betäti-
gen der Feststellbremse
Verwenden Sie die Funktion zum automa- tischen Betätigen der Feststellbremse nie-mals anstelle der normalen Betätigung der
Feststellbremse. Diese Funktion dient zur Verringerung der Gefahr eines Unfalls, wenn der Fahrer das Betätigen der Fest-
stellbremse vergisst. Blindes Vertrauen in diese Funktion beim sicheren Parken des Fahrzeugs kann zu einem Unfall mit tödli-
chen oder schweren Verletzungen führen.
HINWEIS
QBeim Parken des Fahrzeugs
Schalten Sie vor dem Verlassen des Fahr-
zeugs den Schalt-/Wählhebel auf “P”, betätigen Sie die Feststellbremse und stel-len Sie sicher, dass das Fahrzeug nicht
wegrollt.
QBei einer Funktionsstörung des Systems
Halten Sie das Fahrzeug an einer sicheren
Stelle an und lesen Sie die Warnmeldun- gen.
QWenn die Feststellbremse aufgrund einer Funktionsstörung nicht gelöst
werden kann
Fahren mit betätigter Feststellbremse führt zum Überhitzen von Bauteilen des Brems-systems, wodurch die Bremsleistung
beeinträchtigt wird und es zu erhöhtem Bremsenverschleiß kommt. Lassen Sie das Fahrzeug in diesem Fall sofort von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt überprüfen.

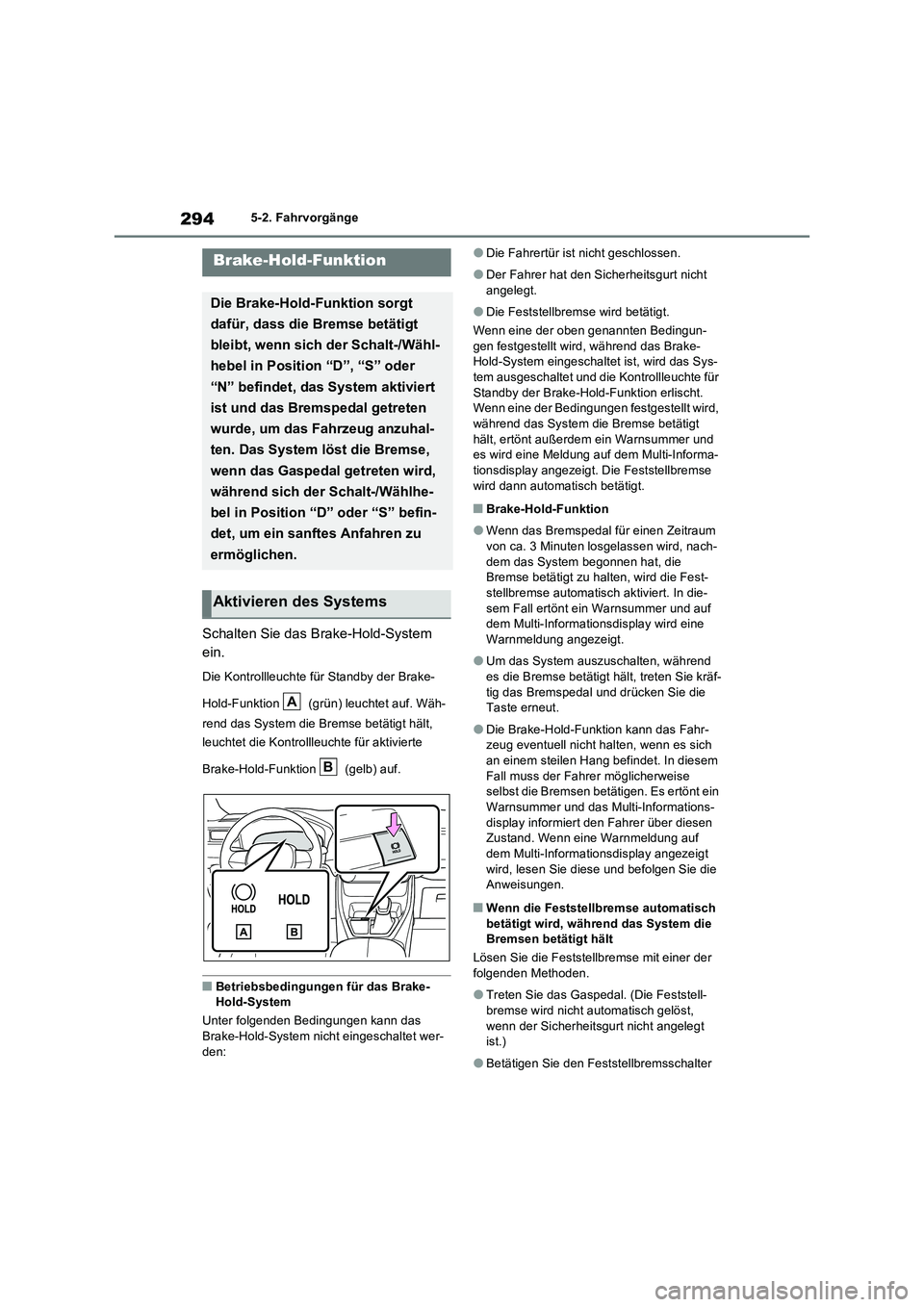

2945-2. Fahrvorgänge
Schalten Sie das Brake-Hold-System
ein.
Die Kontrollleuchte für Standby der Brake-
Hold-Funktion (grün) leuchtet auf. Wäh-
rend das System die Bremse betätigt hält,
leuchtet die Kontrollleuchte für aktivierte
Brake-Hold-Funktion (gelb) auf.
QBetriebsbedingungen für das Brake- Hold-System
Unter folgenden Bedingungen kann das
Brake-Hold-System nicht eingeschaltet wer- den:
ODie Fahrertür ist nicht geschlossen.
ODer Fahrer hat den Sicherheitsgurt nicht
angelegt.
ODie Feststellbremse wird betätigt.
Wenn eine der oben genannten Bedingun-
gen festgestellt wird, während das Brake- Hold-System eingeschaltet ist, wird das Sys-tem ausgeschaltet und die Kontrollleuchte für
Standby der Brake-Hold-Funktion erlischt. Wenn eine der Bedingungen festgestellt wird, während das System die Bremse betätigt
hält, ertönt außerdem ein Warnsummer und es wird eine Meldung auf dem Multi-Informa-tionsdisplay angezeigt. Die Feststellbremse
wird dann automatisch betätigt.
QBrake-Hold-Funktion
OWenn das Bremspedal für einen Zeitraum
von ca. 3 Minuten losgelassen wird, nach- dem das System begonnen hat, die Bremse betätigt zu halten, wird die Fest-
stellbremse automatisch aktiviert. In die- sem Fall ertönt ein Warnsummer und auf dem Multi-Informationsdisplay wird eine
Warnmeldung angezeigt.
OUm das System auszuschalten, während
es die Bremse betätigt hält, treten Sie kräf- tig das Bremspedal und drücken Sie die Taste erneut.
ODie Brake-Hold-Funktion kann das Fahr-zeug eventuell nicht halten, wenn es sich
an einem steilen Hang befindet. In diesem Fall muss der Fahrer möglicherweise selbst die Bremsen betätigen. Es ertönt ein
Warnsummer und das Multi-Informations- display informiert den Fahrer über diesen Zustand. Wenn eine Warnmeldung auf
dem Multi-Informationsdisplay angezeigt wird, lesen Sie diese und befolgen Sie die Anweisungen.
QWenn die Feststellbremse automatisch
betätigt wird, während das System die Bremsen betätigt hält
Lösen Sie die Feststellbremse mit einer der folgenden Methoden.
OTreten Sie das Gaspedal. (Die Feststell-bremse wird nicht automatisch gelöst,
wenn der Sicherheitsgurt nicht angelegt ist.)
OBetätigen Sie den Feststellbremsschalter
Brake-Hold-Funktion
Die Brake-Hold-Funktion sorgt
dafür, dass die Bremse betätigt
bleibt, wenn sich der Schalt-/Wähl-
hebel in Position “D”, “S” oder
“N” befindet, das System aktiviert
ist und das Bremspedal getreten
wurde, um das Fahrzeug anzuhal-
ten. Das System löst die Bremse,
wenn das Gaspedal getreten wird,
während sich der Schalt-/Wählhe-
bel in Position “D” oder “S” befin-
det, um ein sanftes Anfahren zu
ermöglichen.
Aktivieren des Systems
A
B
