2022 TOYOTA GR YARIS Manuale duso (in Italian)

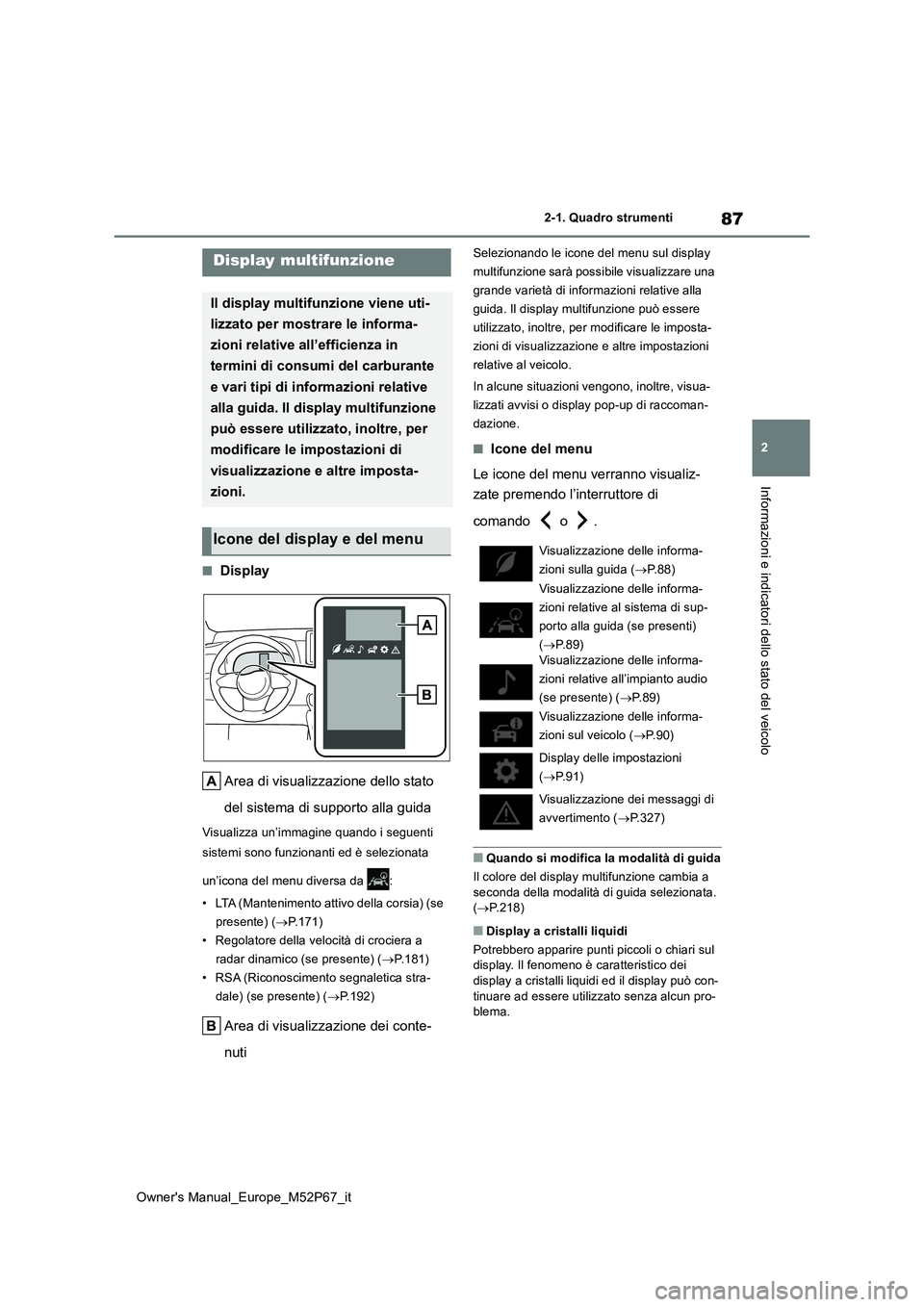

87
2
Owner's Manual_Europe_M52P67_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
■Display
Area di visualizzazione dello stato
del sistema di supporto alla guida
Visualizza un’immagine quando i seguenti
sistemi sono funzionanti ed è selezionata
un’icona del menu diversa da :
• LTA (Mantenimento attivo della corsia) (se
presente) ( P.171)
• Regolatore della velocità di crociera a
radar dinamico (se presente) ( P.181)
• RSA (Riconoscimento segnaletica stra-
dale) (se presente) ( P.192)
Area di visualizzazione dei conte-
nuti
Selezionando le icone del menu sul display
multifunzione sarà possibile visualizzare una
grande varietà di informazioni relative alla
guida. Il display multifunzione può essere
utilizzato, inoltre, per modificare le imposta-
zioni di visualizzazione e altre impostazioni
relative al veicolo.
In alcune situazioni vengono, inoltre, visua-
lizzati avvisi o display pop-up di raccoman-
dazione.
■Icone del menu
Le icone del menu verranno visualiz-
zate premendo l’interruttore di
comando o .
■Quando si modifica la modalità di guida
Il colore del display multifunzione cambia a
seconda della modalità di guida selezionata. ( P.218)
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il fenomeno è caratteristico dei
display a cristalli liquidi ed il display può con- tinuare ad essere utilizzato senza alcun pro-blema.
Display multifunzione
Il display multifunzione viene uti-
lizzato per mostrare le informa-
zioni relative all’efficienza in
termini di consumi del carburante
e vari tipi di informazioni relative
alla guida. Il display multifunzione
può essere utilizzato, inoltre, per
modificare le impostazioni di
visualizzazione e altre imposta-
zioni.
Icone del display e del menuVisualizzazione delle informa-
zioni sulla guida ( P.88)
Visualizzazione delle informa-
zioni relative al sistema di sup-
porto alla guida (se presenti)
( P. 8 9 )
Visualizzazione delle informa-
zioni relative all’impianto audio
(se presente) ( P.89)
Visualizzazione delle informa-
zioni sul veicolo ( P.90)
Display delle impostazioni
( P. 9 1 )
Visualizzazione dei messaggi di
avvertimento ( P.327)

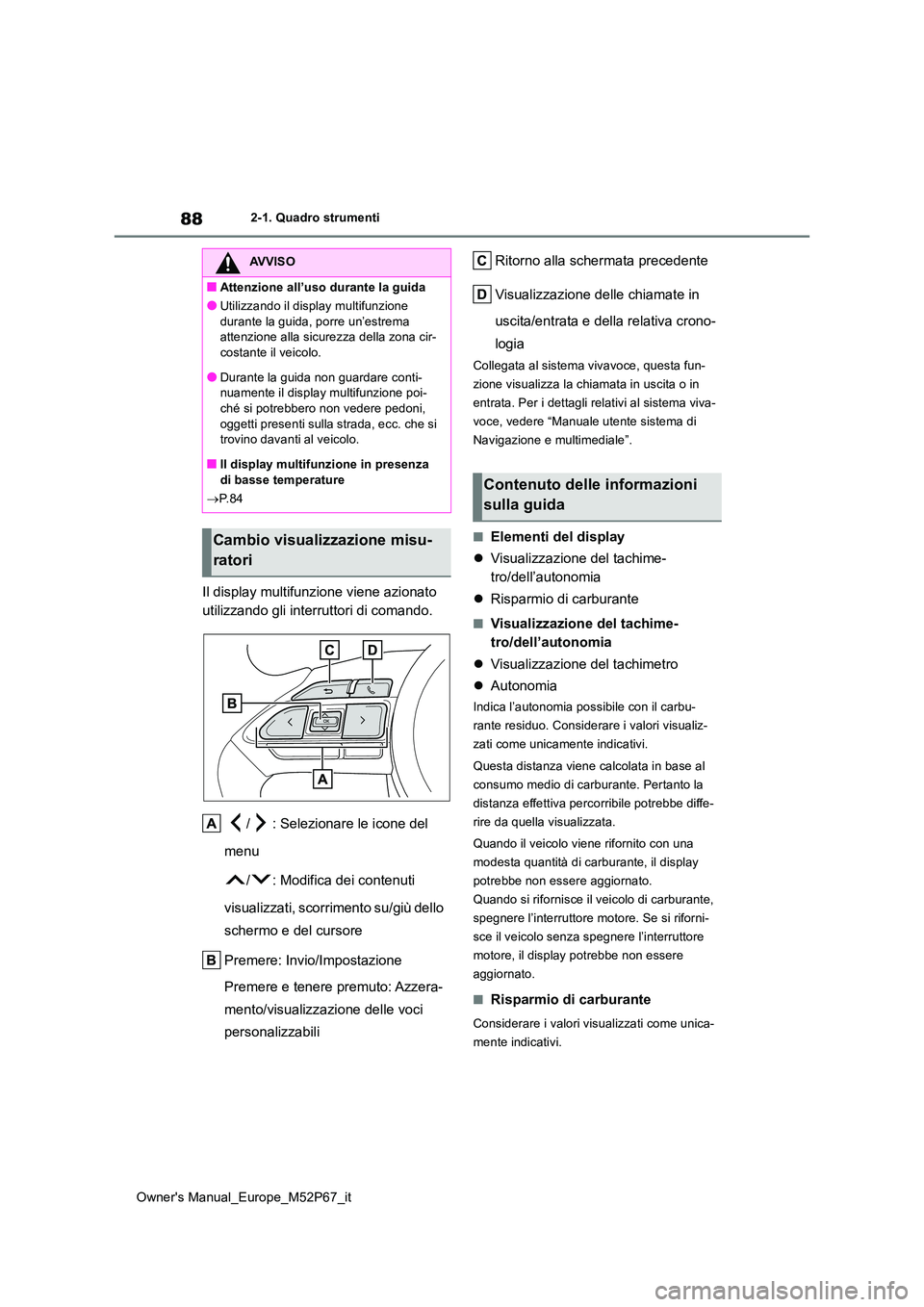

88
Owner's Manual_Europe_M52P67_it
2-1. Quadro strumenti
Il display multifunzione viene azionato
utilizzando gli interruttori di comando.
/ : Selezionare le icone del
menu
/ : Modifica dei contenuti
visualizzati, scorrimento su/giù dello
schermo e del cursore
Premere: Invio/Impostazione
Premere e tenere premuto: Azzera-
mento/visualizzazione delle voci
personalizzabili
Ritorno alla schermata precedente
Visualizzazione delle chiamate in
uscita/entrata e della relativa crono-
logia
Collegata al sistema vivavoce, questa fun-
zione visualizza la chiamata in uscita o in
entrata. Per i dettagli relativi al sistema viva-
voce, vedere “Manuale utente sistema di
Navigazione e multimediale”.
■Elementi del display
 Visualizzazione del tachime-
tro/dell’autonomia
 Risparmio di carburante
■Visualizzazione del tachime-
tro/dell’autonomia
 Visualizzazione del tachimetro
 Autonomia
Indica l’autonomia possibile con il carbu-
rante residuo. Considerare i valori visualiz-
zati come unicamente indicativi.
Questa distanza viene calcolata in base al
consumo medio di carburante. Pertanto la
distanza effettiva percorribile potrebbe diffe-
rire da quella visualizzata.
Quando il veicolo viene rifornito con una
modesta quantità di carburante, il display
potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante,
spegnere l’interruttore motore. Se si riforni-
sce il veicolo senza spegnere l’interruttore
motore, il display potrebbe non essere
aggiornato.
■Risparmio di carburante
Considerare i valori visualizzati come unica-
mente indicativi.
AVVISO
■Attenzione all’uso durante la guida
●Utilizzando il display multifunzione
durante la guida, porre un’estrema attenzione alla sicurezza della zona cir-costante il veicolo.
●Durante la guida non guardare conti-nuamente il display multifunzione poi-ché si potrebbero non vedere pedoni,
oggetti presenti sulla strada, ecc. che si trovino davanti al veicolo.
■Il display multifunzione in presenza
di basse temperature
 P. 8 4
Cambio visualizzazione misu-
ratori
Contenuto delle informazioni
sulla guida

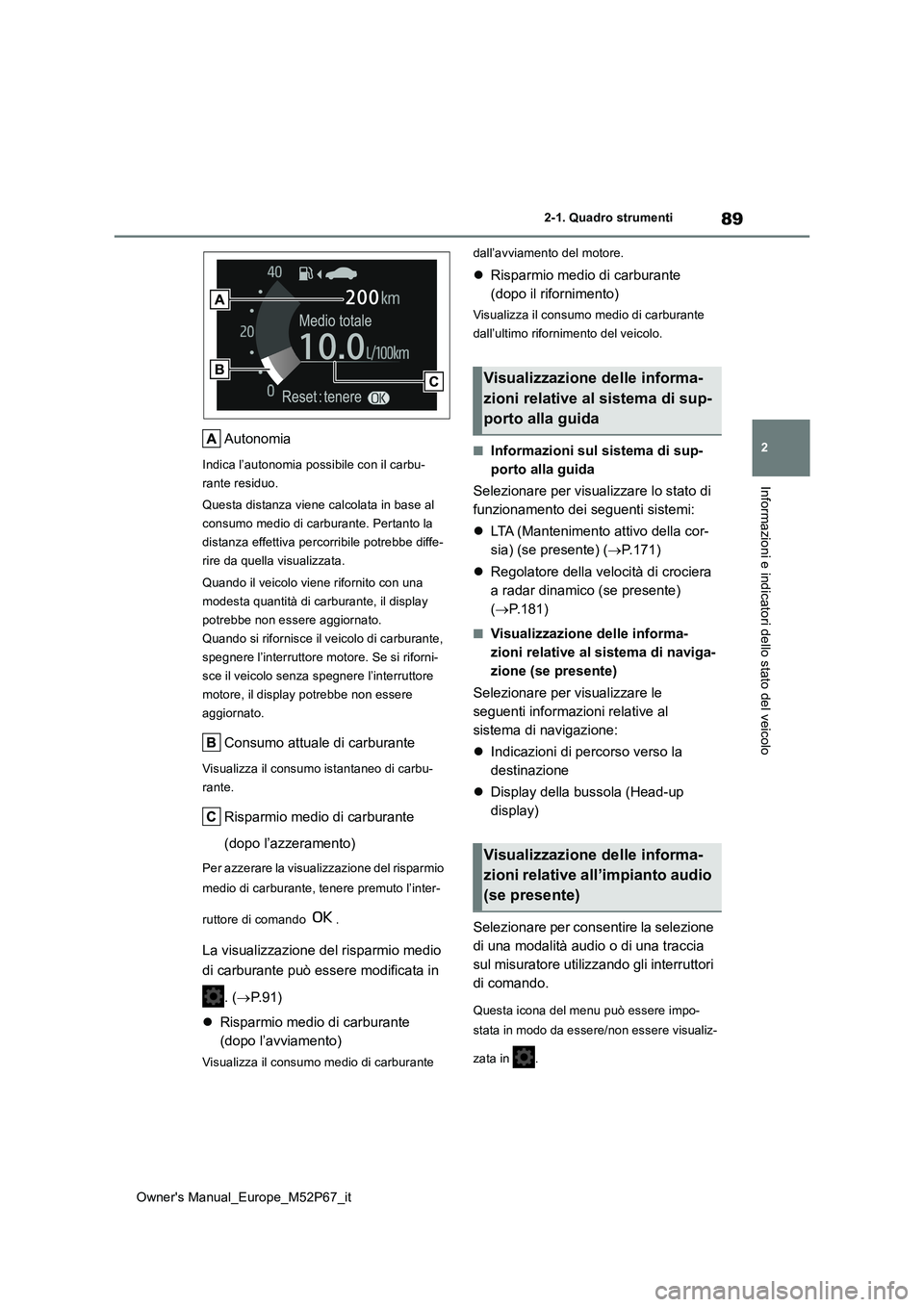

89
2
Owner's Manual_Europe_M52P67_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
Autonomia
Indica l’autonomia possibile con il carbu-
rante residuo.
Questa distanza viene calcolata in base al
consumo medio di carburante. Pertanto la
distanza effettiva percorribile potrebbe diffe-
rire da quella visualizzata.
Quando il veicolo viene rifornito con una
modesta quantità di carburante, il display
potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante,
spegnere l’interruttore motore. Se si riforni-
sce il veicolo senza spegnere l’interruttore
motore, il display potrebbe non essere
aggiornato.
Consumo attuale di carburante
Visualizza il consumo istantaneo di carbu-
rante.
Risparmio medio di carburante
(dopo l’azzeramento)
Per azzerare la visualizzazione del risparmio
medio di carburante, tenere premuto l’inter-
ruttore di comando .
La visualizzazione del risparmio medio
di carburante può essere modificata in
. ( P. 9 1 )
 Risparmio medio di carburante
(dopo l’avviamento)
Visualizza il consumo medio di carburante
dall’avviamento del motore.
 Risparmio medio di carburante
(dopo il rifornimento)
Visualizza il consumo medio di carburante
dall’ultimo rifornimento del veicolo.
■Informazioni sul sistema di sup-
porto alla guida
Selezionare per visualizzare lo stato di
funzionamento dei seguenti sistemi:
 LTA (Mantenimento attivo della cor-
sia) (se presente) ( P.171)
 Regolatore della velocità di crociera
a radar dinamico (se presente)
( P.181)
■Visualizzazione delle informa-
zioni relative al sistema di naviga-
zione (se presente)
Selezionare per visualizzare le
seguenti informazioni relative al
sistema di navigazione:
 Indicazioni di percorso verso la
destinazione
 Display della bussola (Head-up
display)
Selezionare per consentire la selezione
di una modalità audio o di una traccia
sul misuratore utilizzando gli interruttori
di comando.
Questa icona del menu può essere impo-
stata in modo da essere/non essere visualiz-
zata in .
Visualizzazione delle informa-
zioni relative al sistema di sup-
porto alla guida
Visualizzazione delle informa-
zioni relative all’impianto audio
(se presente)

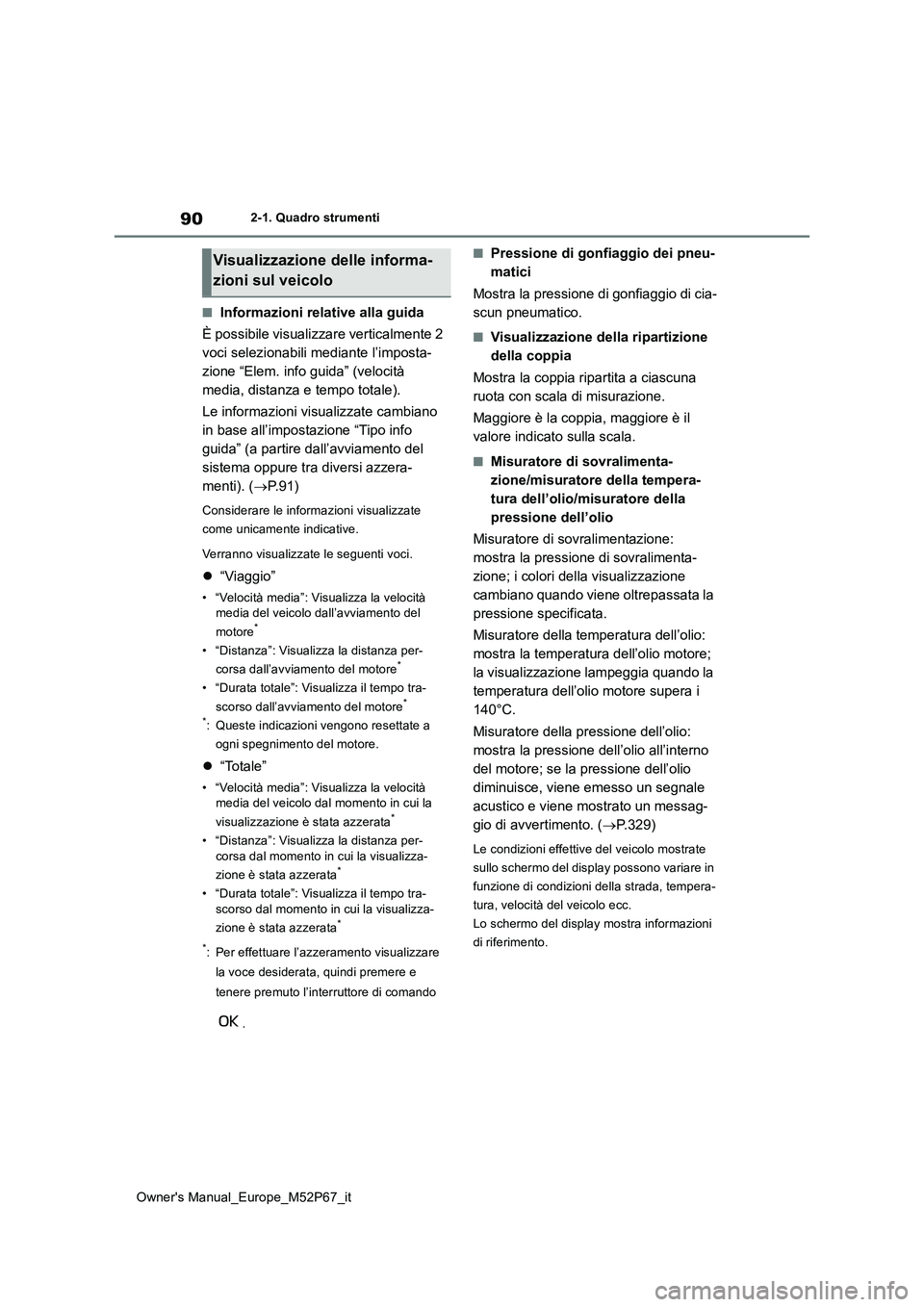

90
Owner's Manual_Europe_M52P67_it
2-1. Quadro strumenti
■Informazioni relative alla guida
È possibile visualizzare verticalmente 2
voci selezionabili mediante l’imposta-
zione “Elem. info guida” (velocità
media, distanza e tempo totale).
Le informazioni visualizzate cambiano
in base all’impostazione “Tipo info
guida” (a partire dall’avviamento del
sistema oppure tra diversi azzera-
menti). ( P. 9 1 )
Considerare le informazioni visualizzate
come unicamente indicative.
Verranno visualizzate le seguenti voci.
 “Viaggio”
• “Velocità media”: Visualizza la velocità media del veicolo dall’avviamento del
motore*
• “Distanza”: Visualizza la distanza per-
corsa dall’avviamento del motore*
• “Durata totale”: Visualizza il tempo tra-
scorso dall’avviamento del motore*
*: Queste indicazioni vengono resettate a
ogni spegnimento del motore.
 “Totale”
• “Velocità media”: Visualizza la velocità media del veicolo dal momento in cui la
visualizzazione è stata azzerata*
• “Distanza”: Visualizza la distanza per-
corsa dal momento in cui la visualizza-
zione è stata azzerata*
• “Durata totale”: Visualizza il tempo tra- scorso dal momento in cui la visualizza-
zione è stata azzerata*
*: Per effettuare l’azzeramento visualizzare
la voce desiderata, quindi premere e
tenere premuto l’interruttore di comando
.
■Pressione di gonfiaggio dei pneu-
matici
Mostra la pressione di gonfiaggio di cia-
scun pneumatico.
■Visualizzazione della ripartizione
della coppia
Mostra la coppia ripartita a ciascuna
ruota con scala di misurazione.
Maggiore è la coppia, maggiore è il
valore indicato sulla scala.
■Misuratore di sovralimenta-
zione/misuratore della tempera-
tura dell’olio/misuratore della
pressione dell’olio
Misuratore di sovralimentazione:
mostra la pressione di sovralimenta-
zione; i colori della visualizzazione
cambiano quando viene oltrepassata la
pressione specificata.
Misuratore della temperatura dell’olio:
mostra la temperatura dell’olio motore;
la visualizzazione lampeggia quando la
temperatura dell’olio motore supera i
140°C.
Misuratore della pressione dell’olio:
mostra la pressione dell’olio all’interno
del motore; se la pressione dell’olio
diminuisce, viene emesso un segnale
acustico e viene mostrato un messag-
gio di avvertimento. ( P.329)
Le condizioni effettive del veicolo mostrate
sullo schermo del display possono variare in
funzione di condizioni della strada, tempera-
tura, velocità del veicolo ecc.
Lo schermo del display mostra informazioni
di riferimento.
Visualizzazione delle informa-
zioni sul veicolo

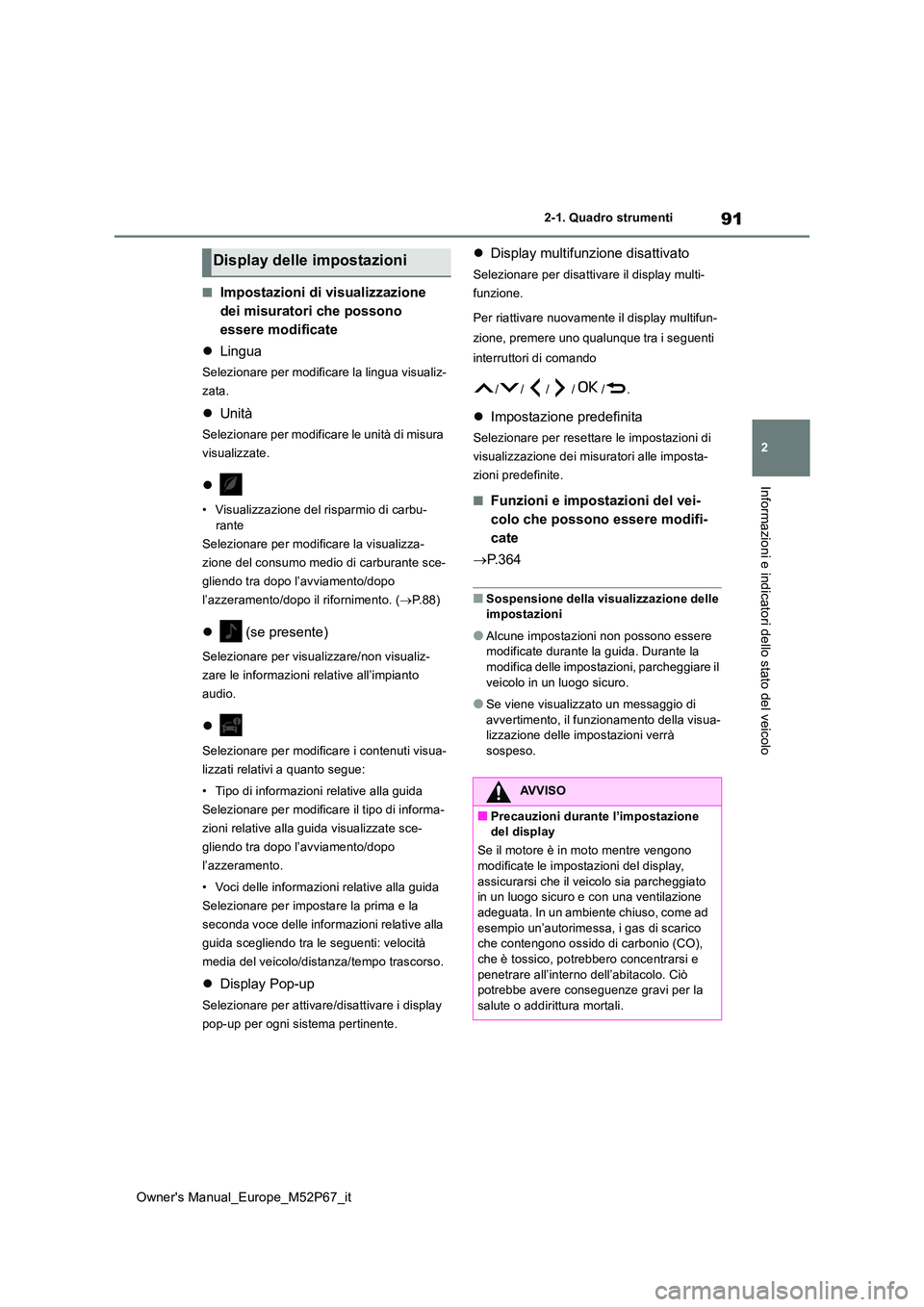

91
2
Owner's Manual_Europe_M52P67_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
■Impostazioni di visualizzazione
dei misuratori che possono
essere modificate
 Lingua
Selezionare per modificare la lingua visualiz-
zata.
 Unità
Selezionare per modificare le unità di misura
visualizzate.

• Visualizzazione del risparmio di carbu-
rante
Selezionare per modificare la visualizza-
zione del consumo medio di carburante sce-
gliendo tra dopo l’avviamento/dopo
l’azzeramento/dopo il rifornimento. ( P. 8 8 )
 (se presente)
Selezionare per visualizzare/non visualiz-
zare le informazioni relative all’impianto
audio.

Selezionare per modificare i contenuti visua-
lizzati relativi a quanto segue:
• Tipo di informazioni relative alla guida
Selezionare per modificare il tipo di informa-
zioni relative alla guida visualizzate sce-
gliendo tra dopo l’avviamento/dopo
l’azzeramento.
• Voci delle informazioni relative alla guida
Selezionare per impostare la prima e la
seconda voce delle informazioni relative alla
guida scegliendo tra le seguenti: velocità
media del veicolo/distanza/tempo trascorso.
 Display Pop-up
Selezionare per attivare/disattivare i display
pop-up per ogni sistema pertinente.
 Display multifunzione disattivato
Selezionare per disattivare il display multi-
funzione.
Per riattivare nuovamente il display multifun-
zione, premere uno qualunque tra i seguenti
interruttori di comando
//// /.
 Impostazione predefinita
Selezionare per resettare le impostazioni di
visualizzazione dei misuratori alle imposta-
zioni predefinite.
■Funzioni e impostazioni del vei-
colo che possono essere modifi-
cate
 P. 3 6 4
■Sospensione della visualizzazione delle impostazioni
●Alcune impostazioni non possono essere modificate durante la guida. Durante la modifica delle impostazioni, parcheggiare il
veicolo in un luogo sicuro.
●Se viene visualizzato un messaggio di
avvertimento, il funzionamento della visua- lizzazione delle impostazioni verrà sospeso.
Display delle impostazioni
AVVISO
■Precauzioni durante l’impostazione del display
Se il motore è in moto mentre vengono modificate le impostazioni del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione adeguata. In un ambiente chiuso, come ad
esempio un’autorimes sa, i gas di scarico che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la salute o addirittura mortali.

92
Owner's Manual_Europe_M52P67_it

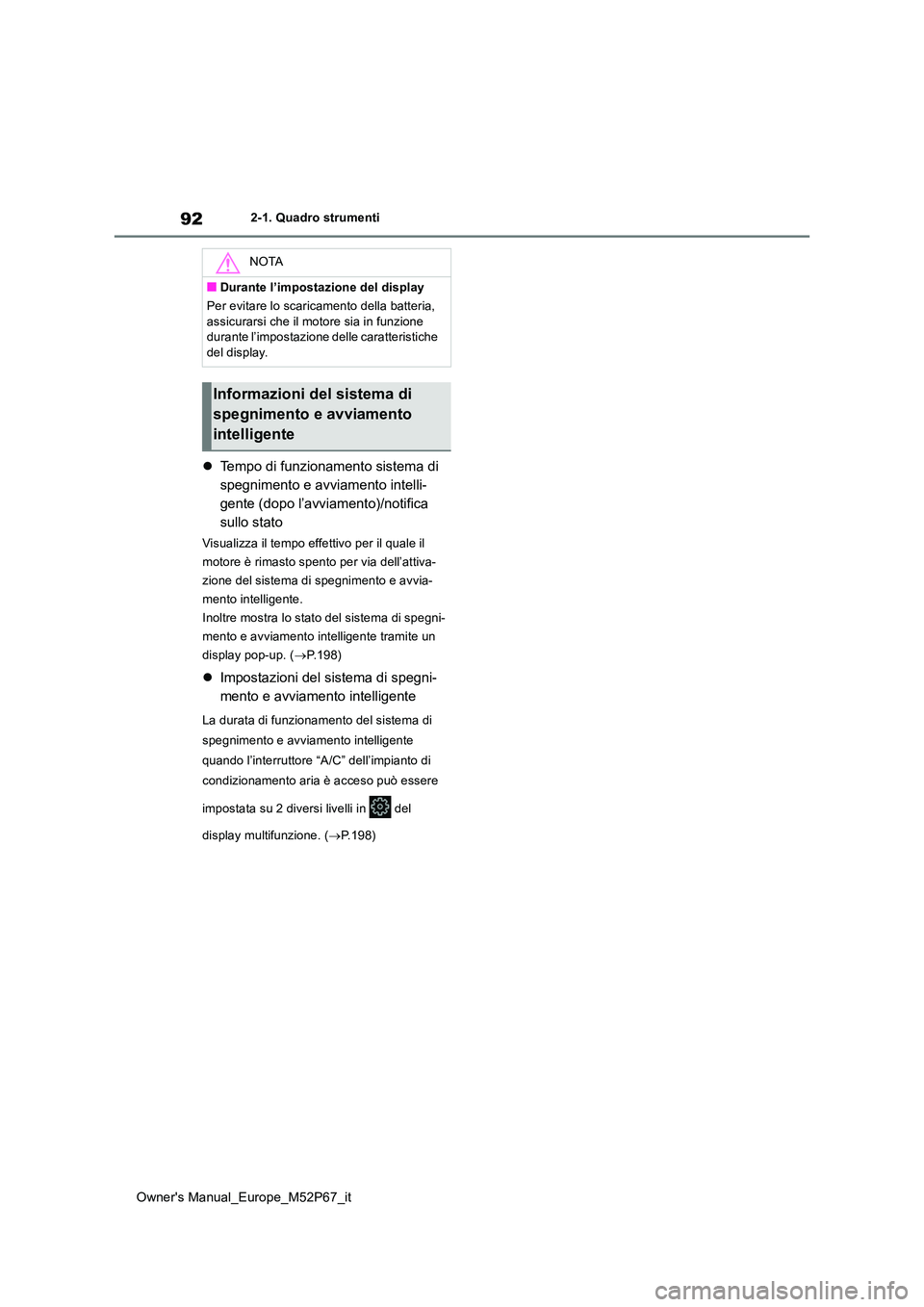

2-1. Quadro strumenti
Tempo di funzionamento sistema di
spegnimento e avviamento intelli-
gente (dopo l’avviamento)/notifica
sullo stato
Visualizza il tempo effettivo per il quale il
motore è rimasto spento per via dell’attiva-
zione del sistema di spegnimento e avvia-
mento intelligente.
Inoltre mostra lo stato del sistema di spegni-
mento e avviamento intelligente tramite un
display pop-up. ( P.198)
Impostazioni del sistema di spegni-
mento e avviamento intelligente
La durata di funzionamento del sistema di
spegnimento e avviamento intelligente
quando l’interruttore “A/C” dell’impianto di
condizionamento aria è acceso può essere
impostata su 2 diversi livelli in del
display multifunzione. ( P.198)
NOTA
■Durante l’impostazione del display
Per evitare lo scaricamento della batteria,
assicurarsi che il motore sia in funzione durante l’impostazione delle caratteristiche del display.
Informazioni del sistema di
spegnimento e avviamento
intelligente

93
2
Owner's Manual_Europe_M52P67_it

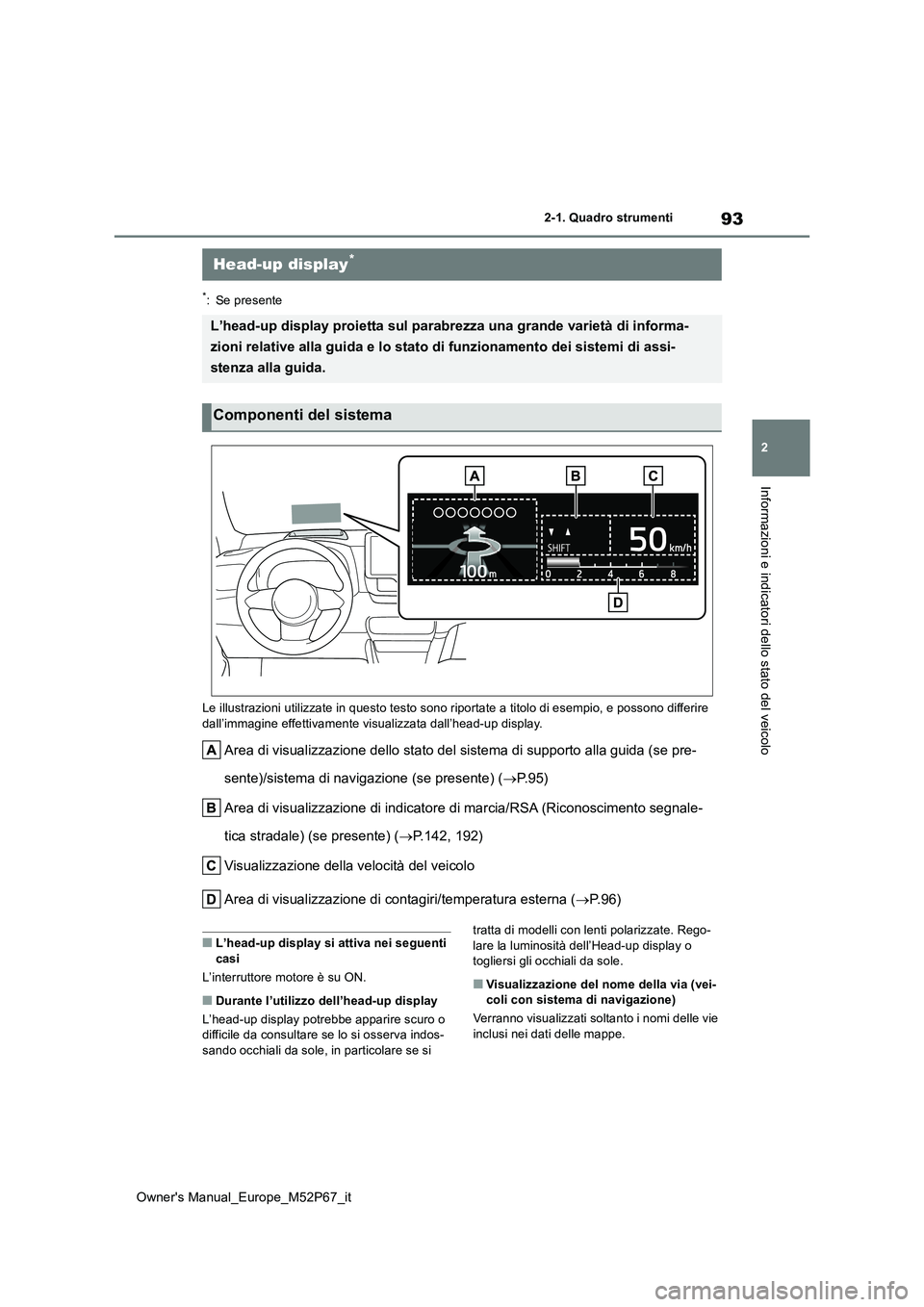

2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
*: Se presente
Le illustrazioni utilizzate in questo testo sono riportate a ti tolo di esempio, e possono differire
dall’immagine effettivamente visualizzata dall’head-up display.
Area di visualizzazione dello stato del sistema di supporto all a guida (se pre-
sente)/sistema di navigazione (se presente) ( P. 9 5 )
Area di visualizzazione di indicatore di marcia/RSA (Riconoscim ento segnale-
tica stradale) (se presente) ( P.142, 192)
Visualizzazione della velocità del veicolo
Area di visualizzazione di contagiri/temperatura esterna ( P. 9 6 )
■L’head-up display si attiva nei seguenti
casi
L’interruttore motore è su ON.
■Durante l’utilizzo dell’head-up display
L’head-up display potrebbe apparire scuro o difficile da consultare se lo si osserva indos-sando occhiali da sole, in particolare se si
tratta di modelli con lenti polarizzate. Rego-
lare la luminosità dell’Head-up display o togliersi gli occhiali da sole.
■Visualizzazione del nome della via (vei-coli con sistema di navigazione)
Verranno visualizzati soltanto i nomi delle vie
inclusi nei dati delle mappe.
Head-up display*
L’head-up display proietta sul parabrezza una grande varietà di informa-
zioni relative alla guida e lo stato di funzionamento dei siste mi di assi-
stenza alla guida.
Componenti del sistema

94
Owner's Manual_Europe_M52P67_it

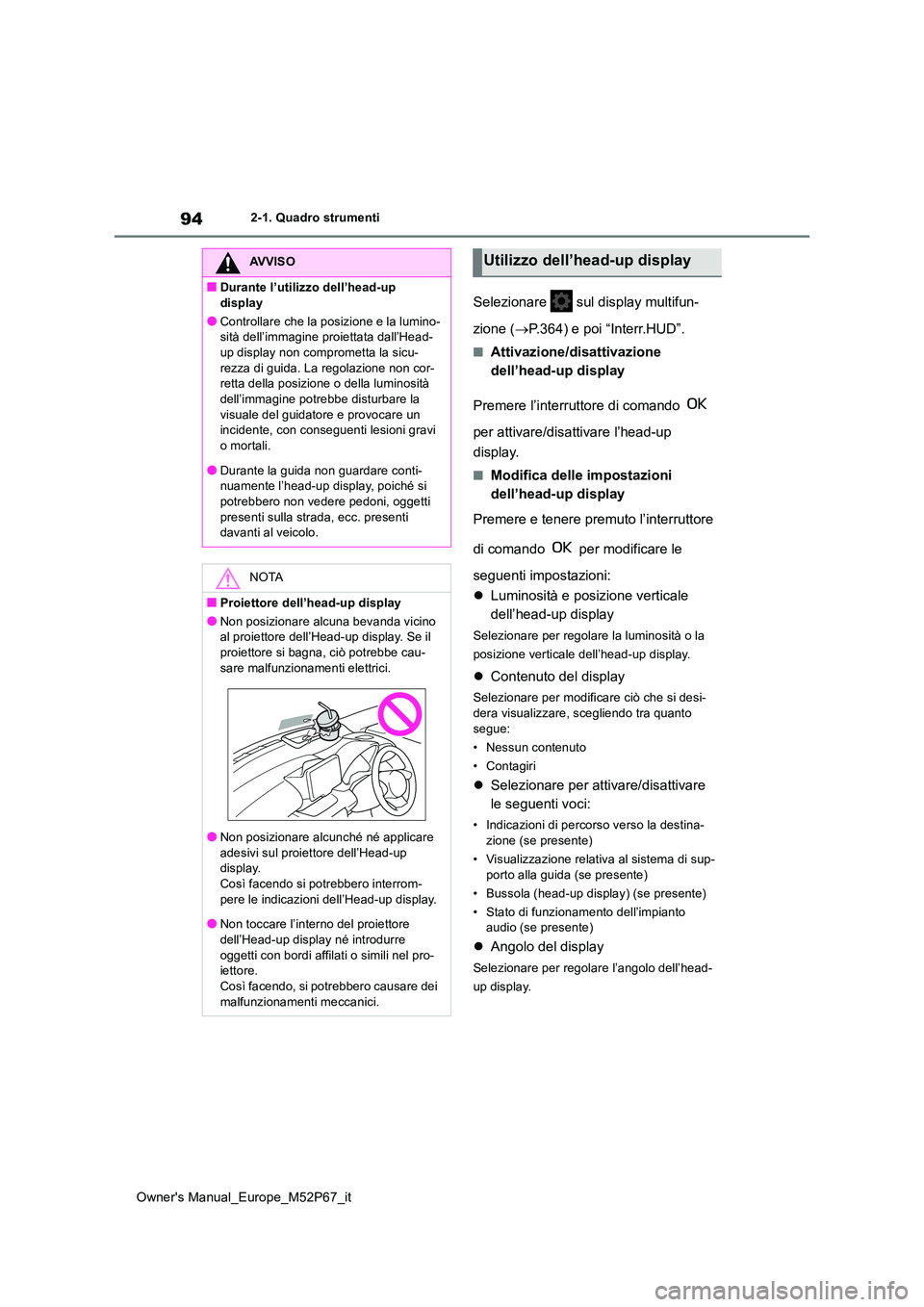

2-1. Quadro strumenti
Selezionare sul display multifun-
zione ( P.364) e poi “Interr.HUD”.
■Attivazione/disattivazione
dell’head-up display
Premere l’interruttore di comando
per attivare/disattivare l’head-up
display.
■Modifica delle impostazioni
dell’head-up display
Premere e tenere premuto l’interruttore
di comando per modificare le
seguenti impostazioni:
 Luminosità e posizione verticale
dell’head-up display
Selezionare per regolare la luminosità o la
posizione verticale dell’head-up display.
 Contenuto del display
Selezionare per modificare ciò che si desi-
dera visualizzare, scegliendo tra quanto segue:
• Nessun contenuto
• Contagiri
 Selezionare per attivare/disattivare
le seguenti voci:
• Indicazioni di percorso verso la destina- zione (se presente)
• Visualizzazione relativa al sistema di sup-
porto alla guida (se presente)
• Bussola (head-up display) (se presente)
• Stato di funzionamento dell’impianto audio (se presente)
 Angolo del display
Selezionare per regolare l’angolo dell’head-
up display.
AVVISO
■Durante l’utilizzo dell’head-up
display
●Controllare che la posizione e la lumino- sità dell’immagine proiettata dall’Head-up display non comprometta la sicu-
rezza di guida. La regolazione non cor- retta della posizione o della luminosità dell’immagine potrebbe disturbare la
visuale del guidatore e provocare un incidente, con conseguenti lesioni gravi o mortali.
●Durante la guida non guardare conti-nuamente l’head-up display, poiché si potrebbero non vedere pedoni, oggetti
presenti sulla strada, ecc. presenti davanti al veicolo.
NOTA
■Proiettore dell’head-up display
●Non posizionare alcuna bevanda vicino al proiettore dell’Head-up display. Se il proiettore si bagna, ciò potrebbe cau-
sare malfunzionamenti elettrici.
●Non posizionare alcunché né applicare
adesivi sul proiettore dell’Head-up display.Così facendo si potrebbero interrom-
pere le indicazioni dell’Head-up display.
●Non toccare l’interno del proiettore dell’Head-up display né introdurre
oggetti con bordi affilati o simili nel pro- iettore.Così facendo, si potrebbero causare dei
malfunzionamenti meccanici.
Utilizzo dell’head-up display
