2022 TOYOTA COROLLA HATCHBACK Kasutusjuhend (in Estonian)

5669-1. Tehnilised andmed
9 -1 .Tehn ili se d a ndme d
XLuukpära
XFurgoon
Hooldusandmed (kütus, õlitase jne)
Mõõdud ja massid
Pikkus4370 mm
Laius1790 mm
Kõrgus*11435 mm*2
1460 mm*3
Teljevahe2640 mm
RööbeEes1530 mm
Taga1530 mm
Registrimass1820 kg*4
1840 kg*5
Suurim lubatud telje koormusEes1050 kg
Taga970 kg
Pukseerimiskonksu koormus*875 kg
Haagise koormus*8
Piduriteta450 kg
Piduritega600 kg*6
1300 kg*7
Pikkus4650 mm
Laius1790 mm
Kõrgus*11435 mm*2
1460 mm*3
Teljevahe2700 mm
RööbeEes1530 mm
Taga1530 mm
Registrimass1850 kg*4
1870 kg*5
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 566 Friday, November 26, 2021 6:36 AM

567
9
9-1. Tehnilised andmed
Tehnilised andmed
*1: Koormuseta
*2: Katuseantennita autod
*3: Katuseantenniga autod
*4: Manuaalkäigukastiga autod
*5: Multidrive-käigukastiga autod
*6: Guadeloupe ja Martinique
*7: Väljaarvatud Guadeloupe ja Martinique
*8: Pukseerimispaketiga autod (
lk 170)
■Auto tunnuskood
VIN-kood (tehasetähis) on Teie auto
kõige olulisem identifitseerimiskood,
mis on näidatud ka
registreerimistunnistusel. See on Teie
Toyota esmane identifitseerimisnumber.
See on äratoodud ka teie
registreerimistunnistusel.
VIN-kood on kirjas parempoolse
esiistme all. Parempoolse rooliga autod: VIN-kood
on stantsitud armatuurlauale.
VIN-kood on näidatud ka
andmesildil.
Suurim lubatud telje koormusEes1050 kg
Taga970 kg
Pukseerimiskonksu koormus*875 kg
Haagise koormus*8
Piduriteta450 kg
Piduritega600 kg*6
1300 kg*7
Auto tunnuskoodid
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 567 Friday, November 26, 2021 6:36 AM

5689-1. Tehnilised andmed
■Mootori number
Mootori number on stantsitud
mootoriplokile joonisel näidatud
kohas.
Mootor
Mudel8NR-FTS
Tüüp4-silindriline 4-taktiline reas
bensiinimootor (turboülelaaduriga)
Silindri läbimõõt ja kolvikäik71.5  74.5 mm 
Töömaht1197 cm3
KlapivaheAutomaatne
VeorihmAutomaatne
Kütus
Kütuse tüüp
Kui näete tanklas seda tüüpi
kütuseetikette, kasutage ainult mõnda
selle etiketiga kütust.
EL-s:
Ainult Euroopa standardile EN228 vastav
pliivaba bensiin
Väljaspool EL-i:
Ainult pliivaba bensiin
Oktaaniarv (RON)Vähemalt 95
Kütusepaagi maht
(ligikaudne)50,0 L
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 568 Friday, November 26, 2021 6:36 AM

569
9
9-1. Tehnilised andmed
Tehnilised andmed
■Maht (Vahetus [ligikaudne*])
*: Mootori õlimaht on ligikaudne kogus
õlivahetusel. Soojendage mootor
üles ja lülitage välja, oodake rohkem
kui 5 minutit ja kontrollige õlivardaga
õlitaset.
■Mootoriõli valimine
Teie autos kasutatud “Toyota
Genuine Motor Oil”. Soovitame
kasutada “Toyota Genuine Motor
Oil” õli. Kasutada võite ka muud
sama kvaliteetset mootoriõli.
Kvaliteet:
0W-20 ja 5W-30
API grade SM
“Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” või SP
“Resource-Conserving”; või ILSAC
GF-6A aastaringne mootoriõli
Soovitatav viskoossus (SAE): Eelistatav
Temperatuur enne järgmist
õlivahetust.
Teie auto bensiinimootor on
täidetud tehases õliga SAE 0W-20,
mis tagab väikese kütusekulu ja
hea käivitatavuse külma ilmaga.
Kui SAE 0W-20 pole kättesaadav,
võite kasutada õli SAE 5W-30. See
tuleks siiski järgmisel õlivahetusel
õliga SAE 0W-20 asendada.
Õli viskoossus (näitena on võetud
0W-20):
• "0W" näitab kui hästi mootor külma ilmaga käivitub. Mida
väiksem on number W-tähe ees,
seda paremini käivitub mootor
külma ilmaga.
• "20" näitab viskoossust
töötemperatuuril. Mida suurem
see on, seda paremini sobib õli
kiireks sõiduks või suurel
koormusel töötamiseks.
Märgid õlianuma etiketil:
Mõnel õlianumal on õli valimise
hõlbustamiseks üks API märk või
mõlemad API märgid.
Õlitussüsteem
Filtriga4,0 L
Ilma filtrita3,7 L
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 569 Friday, November 26, 2021 6:36 AM

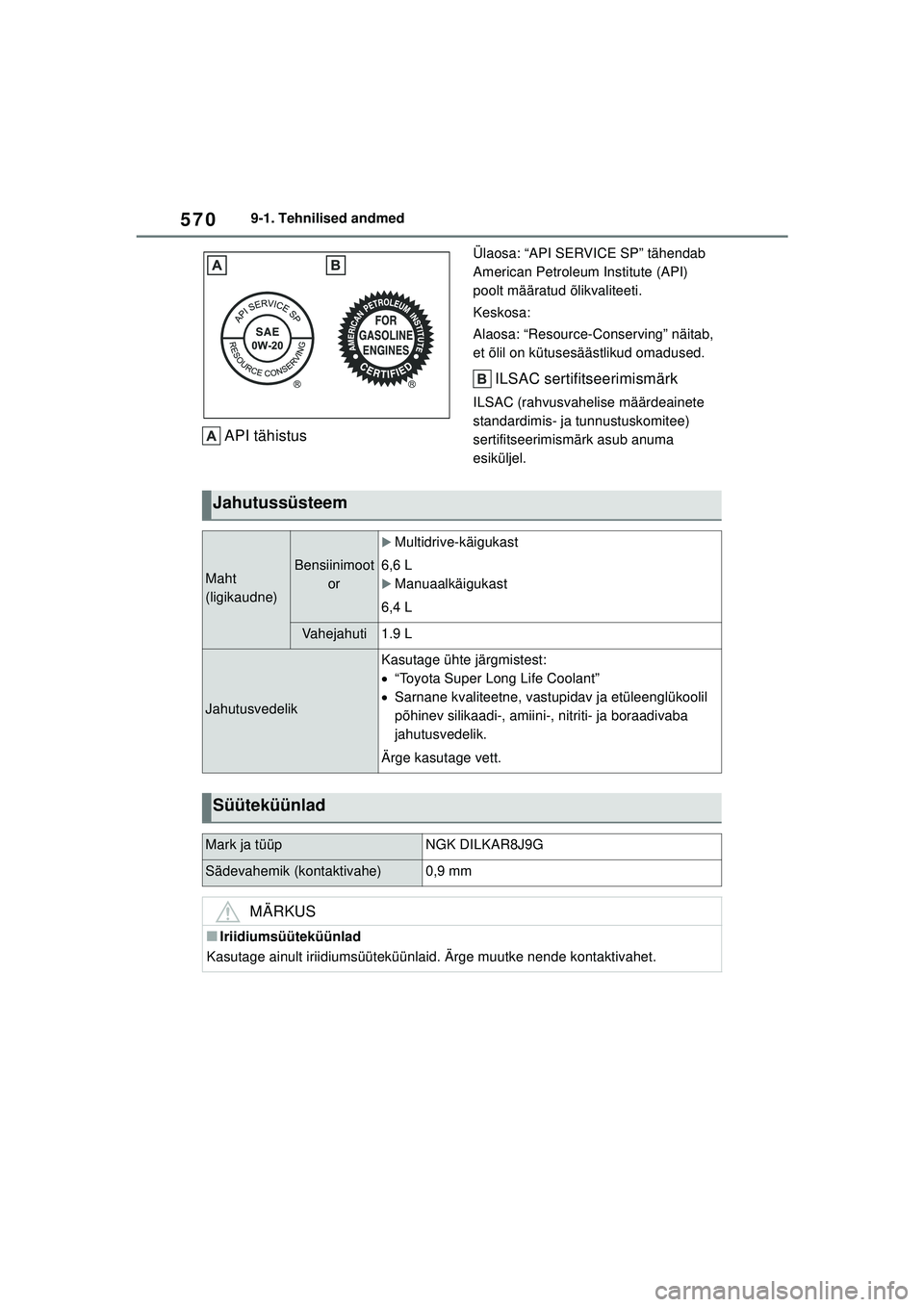

5709-1. Tehnilised andmed
API tähistus
Ülaosa: “API SERVICE SP” tähendab
American Petroleum Institute (API)
poolt määratud õlikvaliteeti.
Keskosa:
Alaosa: “Resource-Conserving” näitab,
et õlil on kütusesäästlikud omadused.
ILSAC sertifitseerimismärk
ILSAC (rahvusvahelise määrdeainete
standardimis- ja tunnustuskomitee)
sertifitseerimismärk asub anuma
esiküljel.
Jahutussüsteem
Maht
(ligikaudne)Bensiinimootor
XMultidrive-käigukast
6,6 L
XManuaalkäigukast
6,4 L
Vahejahuti1.9 L
Jahutusvedelik
Kasutage ühte järgmistest:
 “Toyota Super Long Life Coolant”
 Sarnane kvaliteetne, vastupidav ja etüleenglükoolil
põhinev silikaadi-, amiini-, nitriti- ja boraadivaba
jahutusvedelik.
Ärge kasutage vett.
Süüteküünlad
Mark ja tüüpNGK DILKAR8J9G
Sädevahemik (kontaktivahe)0,9 mm
MÄRKUS
■Iriidiumsüüteküünlad
Kasutage ainult iriidiumsüüteküünlaid. Ärge muutke nende kontaktivahet.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 570 Friday, November 26, 2021 6:36 AM

571
9
9-1. Tehnilised andmed
Tehnilised andmed
*: Vedeliku kogus on ligikaudne.
ahetamiseks võtke ühendust Toyota volitatud esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
Elektrisüsteem (aku)
Avatud pinge 20°C juures:
Alates 12,3V
(Keerake süütelüliti välja ja lülitage 30
sekundiks sisse kaugtuled)
Laadimisvoolu tugevus
Kiirlaadimine
Aeglane laadimine
15 A maks.
5 A maks.
Multidrive-käigukast
Vedelikukogus*7,5 L
Vedeliku tüüpToyota Genuine CVT Fluid FE
MÄRKUS
■Multidrive-käigukasti õli tüüp
Multidrive-käigukasti õli kui ülalmainitud võib põhjustada käiguvahetuse kvaliteedi
langust ja käigukasti blokeerumist ning käigukasti kahjustada.
Manuaalkäigukast
Maht (ligikaudne)2,4 L
Õli tüüp“TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” või samaväärne
MÄRKUS
■Manuaalkäigukasti õli tüüp
●Pange tähele, et käigukasti õli omadused mõjutavad olenevalt
kasutustingimustest müra, käiguvahetuse kvaliteeti ja/või kütusekulu ja halvimal
juhul vigastada auto käigukasti.
Toyota soovitav maksimaalse jõudluse tagamiseks kasutada “TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W” õli.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 571 Friday, November 26, 2021 6:36 AM

5729-1. Tehnilised andmed
*1: Vajutades hübriidajami töötades jõuga 300 N (30,6 kgf ).
*2: Jälgige, et pidurisüsteemi hoiatustuli (kollane) ei süttiks. (Pidurisüsteemi hoiatustule süttimisel vt lk 511.)
X15-tollised rehvid
MÄRKUS
●Teie Toyota on tehases täidetud “TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” õliga.
Kasutage Toyota poolt heakskiidetud “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” või samaväärset õli.
Lisateavet saate Toyota volitatud esindajalt või mõnelt teiselt kvalifitseeritud
asjatundjalt.
Sidur
Piduripedaali vabakäik3  15 mm 
Vedeliku tüüpSAE J1703 or FMVSS No.116 DOT 3
SAE J1704 või FMVSS No.116 DOT 4
Pidurid
Pedaali kaugus põrandast*1Vähemalt 107 mm*
Piduripedaali vabakäik1  6 mm 
Seisupiduri märgutuli*2Seisupiduri lülitit 1-2 sekundit tõmmates: süttib
Seisupiduri lülitit 1-2 sekundit vajutades: kustub
Vedeliku tüüpSAE J1703 or FMVSS No.116 DOT 3
SAE J1704 või FMVSS No.116 DOT 4
Rool
RooliloksAlla 30 mm
Rehvid ja veljed
Rehvide mõõdud195/65R15 91H
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 572 Friday, November 26, 2021 6:36 AM

573
9
9-1. Tehnilised andmed
Tehnilised andmed
*: Rehvikleebis asub uksepostil, joonisel näidatud kohas. (
lk 485)
X16-tollised rehvid
Rehvrõhk
(Soovituslik külma
rehvi rõhk)
Auto kiirus
Esiratas
kPa (kgf/cm
2 ehk
bar)
Tagaratas
kPa (kgf/cm
2 ehk
bar)
üle 160 km/h
Tüüp A*:
280 (2,8)
Tüüp B
*:
250 (2,5)
Tüüp A*:
270 (2,7)
Tüüp B
*:
250 (2,5)
kuni 160 km/h
Tüüp A*:
250 (2,5)
Tüüp B
*:
220 (2,2)
Tüüp A*:
240 (2,4)
Tüüp B
*:
220 (2,2)
Velje suurus15  6 1/2J
Rattamutrite
pingutusmoment103 N•m (10.5 kgf)
Rehvide mõõdud205/55R16 91V
Rehvrõhk
(Soovituslik külma
rehvi rõhk)
Auto kiirus
Esiratas
kPa (kgf/cm
2 ehk
bar)
Tagaratas
kPa (kgf/cm
2 ehk
bar)
üle 160 km/h
Tüüp A*:
280 (2,8)
Tüüp B
*:
250 (2,5)
Tüüp A*:
270 (2,7)
Tüüp B
*:
250 (2,5)
kuni 160 km/h
Tüüp A*:
250 (2,5)
Tüüp B
*:
220 (2,2)
Tüüp A*:
240 (2,4)
Tüüp B
*:
220 (2,2)
Velje suurus16  7J
Rattamutrite
pingutusmoment103 N•m (10.5 kgf)
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 573 Friday, November 26, 2021 6:36 AM
