2022 TOYOTA COROLLA HATCHBACK Kasutusjuhend (in Estonian)

4226-1. Kliimaseade
6-1.Kliimaseade
*: Mõnel mudelil
Alltoodud joonised puuduttavad vasakpoolse rooliga autosid.
Nuppude asukohad ja kuju võib parempoolsee rooliga autodel erineda.
Ekraan ja nuppude asukohad on süsteemi tüübist sõltuvalt erinevad.
X„A/C“ lülitiga autod:Ventilaatori kiiruse regulaator
Temperatuuri regulaator
Värske õhu režiimi lüliti
Tsirkulatsioonirežiimi lüliti
Õhuvoo juhtimise lüliti
Tagaklaasi- ja peeglisoojendi lüliti
Esiklaasi soojenduse lüliti
Sisse/välja lüliti
Manuaalne kliimaseade*
Kliimaseade lülitid
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 422 Friday, November 26, 2021 6:36 AM

423
6
6-1. Kliimaseade
Mugavusvarustus
X„A/C“ lülitiga autod
Ventilaatori kiiruse regulaator
Temperatuuri regulaator
A/C-lüliti
Õhuvoolu allika lüliti
Õhuvoo juhtimise lüliti
Tagaklaasi- ja peeglisoojendi lüliti
Esiklaasi soojenduse lüliti
Sisse/välja lüliti
■Temperatuuri reguleerimine
X„A/C“ lülitiga autod:
Pöörake temperatuuriregulaatorit
temperatuuri suurendamiseks
päripäeva.
X„A/C“ lülitiga autod
Pöörake temperatuuriregulaatorit
kõrgema temperatuuri valimiseks
päripäeva ja madalama
temperatuuri valimiseks
vastupäeva.
Kui „A/C“ lülitile ei vajutata, puhub
ventilatsiooniavadest
keskkonnatemperatuuril olevat või
soojendatud õhku.
■Ventilaatori kiirus
Pöörake ventilaatoriregulaatorit ventilaatori pöörlemiskiiruse
suurendamiseks päripäeva ja
vähendamiseks vastupäeva.
Lülitile vajutamisel lülitub ventilaator
välja.
Kui ventilaator on väljalülitatud, lülitab
lülitile vajutamine või ventilaatori kiiruse
regulaatori päripäeva keeramine
ventilaatori sisse.
■Õhuvoo suuna muutmine
Vajutage kliimaseadme
reguleerimislülitile.
Režiimid vahelduvad igal vajutusel.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 423 Friday, November 26, 2021 6:36 AM

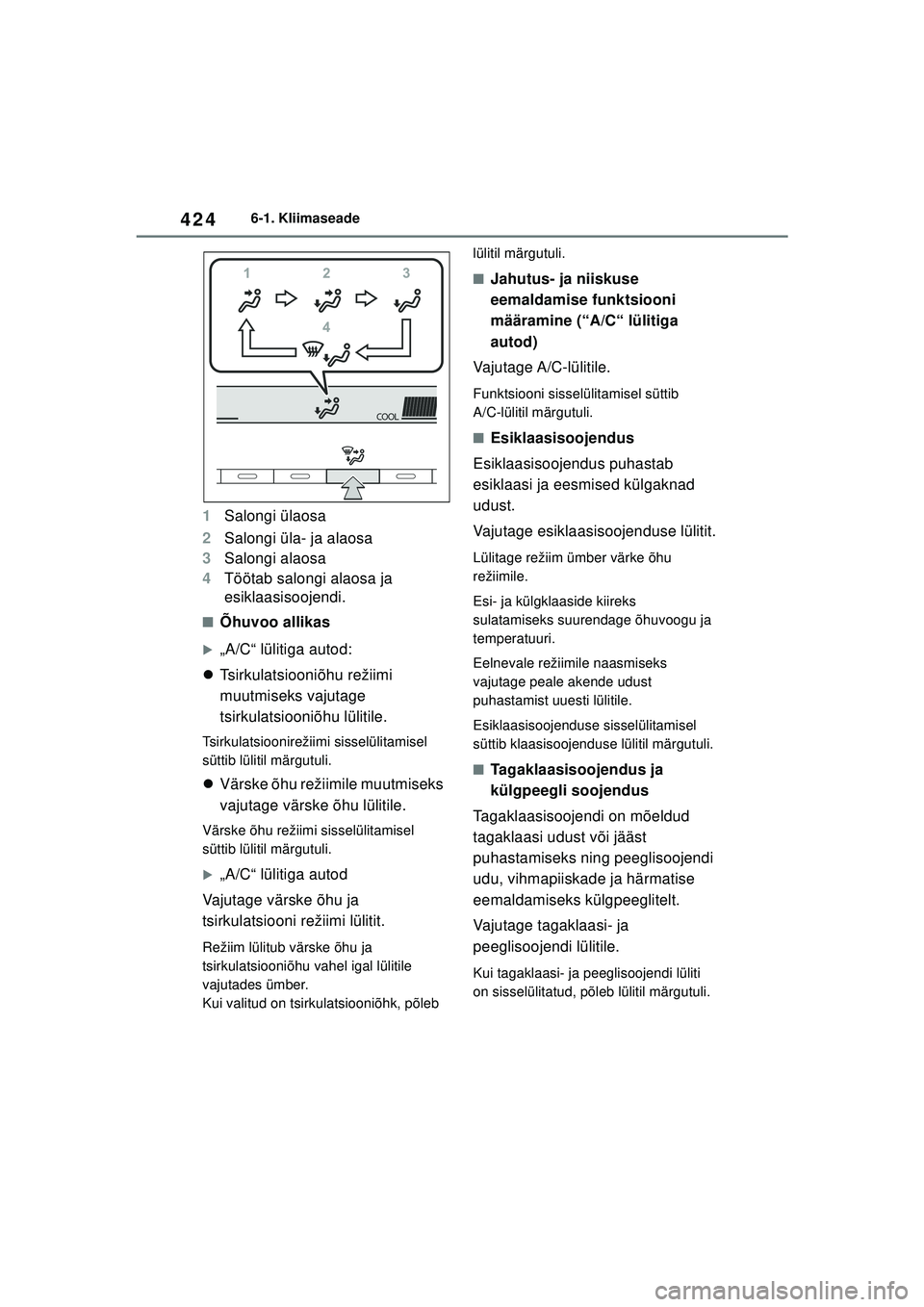

4246-1. Kliimaseade
1Salongi ülaosa
2 Salongi üla- ja alaosa
3 Salongi alaosa
4 Töötab salongi alaosa ja
esiklaasisoojendi.
■Õhuvoo allikas
X„A/C“ lülitiga autod:
 Tsirkulatsiooniõhu režiimi
muutmiseks vajutage
tsirkulatsiooniõhu lülitile.
Tsirkulatsioonirežiimi sisselülitamisel
süttib lülitil märgutuli.
Värske õhu režiimile muutmiseks
vajutage värske õhu lülitile.
Värske õhu režiimi sisselülitamisel
süttib lülitil märgutuli.
X„A/C“ lülitiga autod
Vajutage värske õhu ja
tsirkulatsiooni režiimi lülitit.
Režiim lülitub värske õhu ja
tsirkulatsiooniõhu vahel igal lülitile
vajutades ümber.
Kui valitud on tsirkulatsiooniõhk, põleb lülitil märgutuli.
■Jahutus- ja niiskuse
eemaldamise funktsiooni
määramine (“A/C“ lülitiga
autod)
Vajutage A/C-lülitile.
Funktsiooni sisselülitamisel süttib
A/C-lülitil märgutuli.
■Esiklaasisoojendus
Esiklaasisoojendus puhastab
esiklaasi ja eesmised külgaknad
udust.
Vajutage esiklaasisoojenduse lülitit.
Lülitage režiim ümber värke õhu
režiimile.
Esi- ja külgklaaside kiireks
sulatamiseks suurendage õhuvoogu ja
temperatuuri.
Eelnevale režiimile naasmiseks
vajutage peale akende udust
puhastamist uuesti lülitile.
Esiklaasisoojenduse sisselülitamisel
süttib klaasisoojenduse lülitil märgutuli.
■Tagaklaasisoojendus ja
külgpeegli soojendus
Tagaklaasisoojendi on mõeldud
tagaklaasi udust või jääst
puhastamiseks ning peeglisoojendi
udu, vihmapiiskade ja härmatise
eemaldamiseks külgpeeglitelt.
Vajutage tagaklaasi- ja
peeglisoojendi lülitile.
Kui tagaklaasi- ja peeglisoojendi lüliti
on sisselülitatud, põleb lülitil märgutuli.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 424 Friday, November 26, 2021 6:36 AM

425
6
6-1. Kliimaseade
Mugavusvarustus
Tagaklaasi- ja peeglisoojendi lülituvad
mingi automaatselt välja.
■Udu akendel
●„A/C“ lülitiga autod: Aknad võivad
kergesti uduseks muutuda kui
õhuniiskus autos on suur. Akendelt
udu eemaldamiseks lülitage sisse
„A/C“ lüliti.
●„A/C“ lülitiga autod: „A/C“ lüliti
väljalülitamisel võib esiklaas palju
rohkem uduseks tõmbuda.
●Aknad tõmbuvad tsirkulatsiooni
pikaajalisel kasutamisel kergemini
uduseks.
■Sõidate sillutamata teel.
Sulgege kõik aknad. Kui peale akende
sulgemist lendleb autos endiselt tolmu,
on soovitav valid värske õhu funktsioon
ja muuta ventilaator kiirust.
■Kliimaseadme ümberlülitumine
värske õhu ja tsirkulatsiooni vahel
●Õhu ringtsirkulatsioonrežiimi on
soovitatav ajutiselt seadistada, et
vältida musta õhu sisenemist sõiduki
sisemusse.
●„A/C“ lülitiga autod: Jahutamisel
toimib samuti tsirkuleeritud õhk
efektiivsemalt.
■Külm ilm ( nupuga autod)
Niiskuse eemaldamise funktsioon ei
pruugi toimida isegi A/C-lülitile
vajutamisel.
■Ventilatsioon ja lõhnad
●Värske õhu autosse laskmiseks peate
seadma kliimaseadme värske õhu
režiimi.
●Autot ümbritsevad lõhnad võivad
akumuleeruda kliimaseadmes.
Selletõttu võivad need
ventilatsiooniavade kaudu salongi
siseneda.
●Enne mootori väljalülitamist on
soovitatav kliimaseade värske õhu režiimile lülitada.
●Parkimisel lülitub kliimaseade
automaatselt värske õhu režiimile, et
tagada autos parem õhuringlus,
vähendada lõhnasid, mis auto
käivitamisel tekkivad.
■Kliimaseadme filter
 lk 489
■Õhuavade asukohad
Õhuvoo suunda saab vastavalt
õhuvoo režiimile muuta.
HOIATUS
■Udu vältimine esiklaasil
Ärge vajutage esiklaasi soojendi lülitit
salongi jahutamisel väga niiske
ilmaga. Esiklaasi väliskülg võib
välisõhu ja esiklaasi
temperatuurierinevuse tõttu uduseks
tõmbuda, piirates juhi vaatevälja.
■Peeglisoojendi töötamisel
Ärge puudutage külgpeeglite
peegelpindu, kui tagaklaasi- ja
peeglisoojendi on sisselülitatud, sest
need võivad põletavalt kuumad olla.
MÄRKUS
■Aku voolu säästmine
Kui mootor seisab, siis ärge laske
kliimaseadmel töötada kauem kui
vaja.
Õhuavad
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 425 Friday, November 26, 2021 6:36 AM

4266-1. Kliimaseade
: Mõnel mudelil
■Ventilatsiooniavade
suunamine, avamine ja
sulgemine
XEesmine keskmine
ventilatsiooniava
1 Õhuvoogu paremale, vasakule,
üles, alla suunamine.
2 Keerake nuppu õhuavade
avamiseks ja sulgemiseks.
XEes paremal küljel
1 Õhuvoogu paremale, vasakule, üles, alla suunamine.
2 Ventilatsiooniava avamine
3 Ventilatsiooniava sulgemine
XEes vasakul küljel
1 Õhuvoogu paremale, vasakule,
üles, alla suunamine.
2 Ventilatsiooniava sulgemine
3 Ventilatsiooniava avamine
HOIATUS
■Klaasisoojendi korrektse
töötamise tagamine
Ärge armatuurlaua õhuavasid
millegagi takistage. Vastasel juhul ei
toimi klaasisoojendusfunktsioon.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 426 Friday, November 26, 2021 6:36 AM

427
6
6-1. Kliimaseade
Mugavusvarustus
*: Mõnel mudelil
XTüüp A
Vasaku külje temperatuuriregulaator
Parema külje temperatuuriregulaator
DUAL-lüliti
A/C-lüliti
Värske õhu režiimi lüliti
Tsirkulatsioonirežiimi lüliti
Õhuvoo juhtimise lüliti
Ventilaatori kiiruse suurendamine
Ventilaatori kiiruse vähendamine
“FAST/ECO” lüliti
Tagaklaasi- ja peeglisoojendi lüliti
Esiklaasi soojenduse lüliti
Automaatne kliimaseade*
Kõik ventilaatsiooniavad on valitud ja ventilaatori kiirust
teguleeritakse vastavalt määratud temperatuurile automaatselt.
Alltoodud joonised puudutavad vasakpoolse rooliga autosid.
Nuppude asukohad ja kuju võib parempoolsee rooliga autodel
erineda.
Ekraan ja nuppude asukohad on süsteemi tüübist sõltuvalt
erinevad.
Kliimaseade lülitid
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 427 Friday, November 26, 2021 6:36 AM

4286-1. Kliimaseade
OFF-lüliti
Automaatrežiimi lüliti
XTüüp BVasaku külje temperatuuriregulaator
Parema külje temperatuuriregulaator
DUAL-lüliti
A/C-lüliti
S-FLOW režiimi lüliti
Õhuvoolu allika lüliti
Õhuvoo juhtimise lüliti
Ventilaatori kiiruse suurendamine
Ventilaatori kiiruse vähendamine
“FAST/ECO” lüliti
Tagaklaasi- ja peeglisoojendi lüliti
Esiklaasi soojenduse lüliti
OFF-lüliti
Automaatrežiimi lüliti
■Temperatuuri reguleerimine
Pöörake temperatuuriregulaatorit
kõrgema temperatuuri valimiseks
päripäeva ja madalama
temperatuuri valimiseks
vastupäeva.
Kui „A/C“ lülitile ei vajutata, puhub ventilatsiooniavadest
keskkonnatemperatuuril olevat või
soojendatud õhku.
■Ventilaatori kiiruse määramine
Lükake ventilaatori kiiruse
suurendamiseks ülespoole ja
vähendamiseks allapoole.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 428 Friday, November 26, 2021 6:36 AM

429
6
6-1. Kliimaseade
Mugavusvarustus
Lülitile vajutamisel lülitub ventilaator
välja.
■Õhuvoo suuna muutmine
Vajutage k liimaseadme
reguleerimislülitile.
Režiimid vahelduvad igal vajutusel.
1 Salongi ülaosa
2 Salongi üla- ja alaosa
3 Salongi alaosa
4 Töötab salongi alaosa ja
esiklaasisoojendi.
■Õhuvoo allikas
XTüüp A
 Tsirkulatsiooniõhu režiimi
muutmiseks vajutage
tsirkulatsiooniõhu lülitile.
Tsirkulatsioonirežiimi sisselülitamisel
süttib lülitil märgutuli.
Värske õhu režiimile muutmiseks
vajutage värske õhu lülitile.
Värske õhu režiimi sisselülitamisel
süttib lülitil märgutuli.
XTüüp B
Vajutage värske õhu ja
tsirkulatsiooni režiimi lülitit.
Režiim lülitub värske õhu ja
tsirkulatsiooniõhu vahel igal lülitile
vajutades ümber.
Kui valitud on tsirkulatsiooniõhk, põleb
lülitil märgutuli.
■Õhukonditsioneeri ja
-kuivatuse sisse- ja
väljalülitamine
Vajutage A/C-lülitile.
Funktsiooni sisselülitamisel süttib
A/C-lülitil märgutuli.
■Esiklaasisoojendus
Esiklaasisoojendus puhastab
esiklaasi ja eesmised külgaknad
udust.
Vajutage esiklaasisoojenduse lülitit.
Lülitage režiim ümber värke õhu
režiimile. (see võib automaatselt
sisselülituda.)
Esi- ja külgklaaside kiireks sulatamiseks
suurendage õhuvoogu ja temperatuuri.
Eelnevale režiimile naasmiseks
vajutage peale akende udust
puhastamist uuesti lülitile.
Esiklaasisoojenduse sisselülitamisel
süttib klaasisoojenduse lülitil märgutuli.
■Tagaklaasisoojendus ja
külgpeegli soojendus
Tagaklaasisoojendi on mõeldud
tagaklaasi udust või jääst
puhastamiseks ning peeglisoojendi
udu, vihmapiiskade ja härmatise
eemaldamiseks külgpeeglitelt.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 429 Friday, November 26, 2021 6:36 AM
