2022 TOYOTA COROLLA HATCHBACK Kasutusjuhend (in Estonian)

3104-5. Juhiabisüsteemid
*: Automaatne helisignaali vaigistus on sisselülitatud. (lk 310)
 Takistuse ligikaudne kaugus: 45 cm kuni 30 cm* (va eesmine ja tagumine
küljeandur)
70 cm kuni 30 cm
* (eesmine ja tagumine küljeandur)
*: Automaatne helisignaali vaigistus on sisselülitatud. ( lk 310)
 Takistuse ligikaudne kaugus: 30 kuni 15 cm*1
*1: Automaatne helisignaali vaigistus on väljalülitatud. ( lk 310)
*2: Kauguse segmendid vilguvad aeglaselt.
 Takistuse ligikaudne kaugus: Vähem kui 15 cm*1
*1: Automaatne helisignaali vaigistus on väljalülitatud. ( lk 310)
*2: Kauguse segmendid vilguvad kiiresti.
■Hoiatussignaal ja kaugus
takistusest
Anduri toimimise ajal kõlab helisignaal.

Mida lähemal takistus on, seda
sagedamini signaal kõlab. Kui
UniversaalnäidikEsiklaasile projitseeritav info
UniversaalnäidikEsiklaasile projitseeritav info
Multifunktsionaalne näidik*2Esiklaasile projitseeritav info
Multifunktsionaalne näidik*2Esiklaasile projitseeritav info
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 310 Friday, November 26, 2021 6:36 AM

311
4
4-5. Juhiabisüsteemid
Sõidutingimused
auto kaugus takistusest on
umbes 30 cm, kõlab pidev
signaal.
 Kui samaaegselt tuvastatakse 2
või enam takistust, reageeri
summer kõige lähema takistuse
peale. Kui üks või mõlemad
takistused on umbes 30 cm
kaugusel, annab summer pika ja
seejärel katkendliku signaali.
 Automaatne helisignaali
vaigistusfunktsioon: Kui peale
helisignaali auto ja tuvastatud
takistuse vaheline vahemaa ei
muutu väiksemaks, vaigistatakse
helisignaal automaatselt. (Siiski
auto ja takistuse vaheline kaugus
on kuni 30 cm, siis see
funktsioon ei tööta.)
■Helitugevuse reguleerimine
Helitugevust saab reguleerida
universaalnäidiku aknas
Parkimisandurite helitugevust,
RCTA funktsiooni saab
samaaegselt reguleerida.
Seadete muutmiseks kasutage
roolilüliteid. ( lk 100)
1 valimiseks vajutage või
.
2 valimiseks vajutage
või ja seejärel hoidke all
.
3 Valige helitugevus ja seejärel
valige .
Igal lülitile vajutamisel muutub
helitugevus vahemikus 1, 2 ja 3.
■Heli vaigistamine
Takistuse tuvastamisel kuvatakse
universaalnäidikul vaigistamisnupp.
Summeri vaigistamiseks .
Parkimisandurite helitugevust,
RCTA funktsiooni saab
samaaegselt vaigistada.
Vaigistus katkestatakse järgnevates
olukordades automaatselt:
 Käigukang asendi muutmisel
 Teatud sõidukiiruse ületamisel
 Funktsiooni ajutisel
katkestamisel
 Funktsiooni käsitsi
väljalülitamisel
 Mootori seiskamisel
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 311 Friday, November 26, 2021 6:36 AM

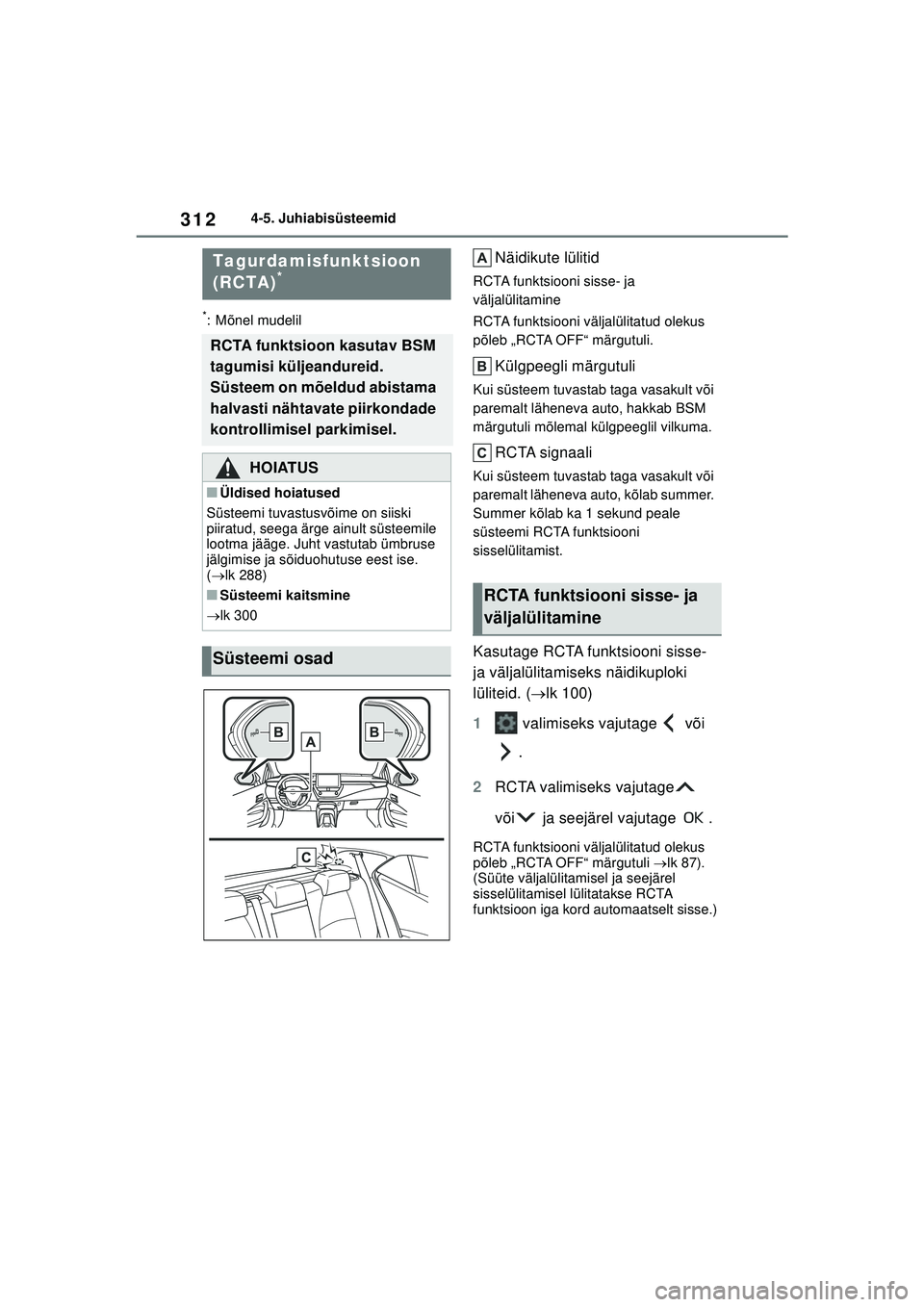

3124-5. Juhiabisüsteemid
*: Mõnel mudelil
Näidikute lülitid
RCTA funktsiooni sisse- ja
väljalülitamine
RCTA funktsiooni väljalülitatud olekus
põleb „RCTA OFF“ märgutuli.
Külgpeegli märgutuli
Kui süsteem tuvastab taga vasakult või
paremalt läheneva auto, hakkab BSM
märgutuli mõlemal külgpeeglil vilkuma.
RCTA signaali
Kui süsteem tuvastab taga vasakult või
paremalt läheneva auto, kõlab summer.
Summer kõlab ka 1 sekund peale
süsteemi RCTA funktsiooni
sisselülitamist.
Kasutage RCTA funktsiooni sisse-
ja väljalülitamiseks näidikuploki
lüliteid. (lk 100)
1 valimiseks vajutage või
.
2 RCTA valimiseks vajutage
või ja seejärel vajutage .
RCTA funktsiooni väljalülitatud olekus
põleb „RCTA OFF“ märgutuli  lk 87).
(Süüte väljalülitamisel ja seejärel
sisselülitamisel lülitatakse RCTA
funktsioon iga kord automaatselt sisse.)
Tagurdamisfunktsioon
(RCTA)*
RCTA funktsioon kasutav BSM
tagumisi küljeandureid.
Süsteem on mõeldud abistama
halvasti nähtavate piirkondade
kontrollimisel parkimisel.
HOIATUS
■Üldised hoiatused
Süsteemi tuvastusvõime on siiski
piiratud, seega ärge ainult süsteemile
lootma jääge. Juht vastutab ümbruse
jälgimise ja sõiduohutuse eest ise.
(  lk 288)
■Süsteemi kaitsmine
 lk 300
Süsteemi osad
RCTA funktsiooni sisse- ja
väljalülitamine
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 312 Friday, November 26, 2021 6:36 AM

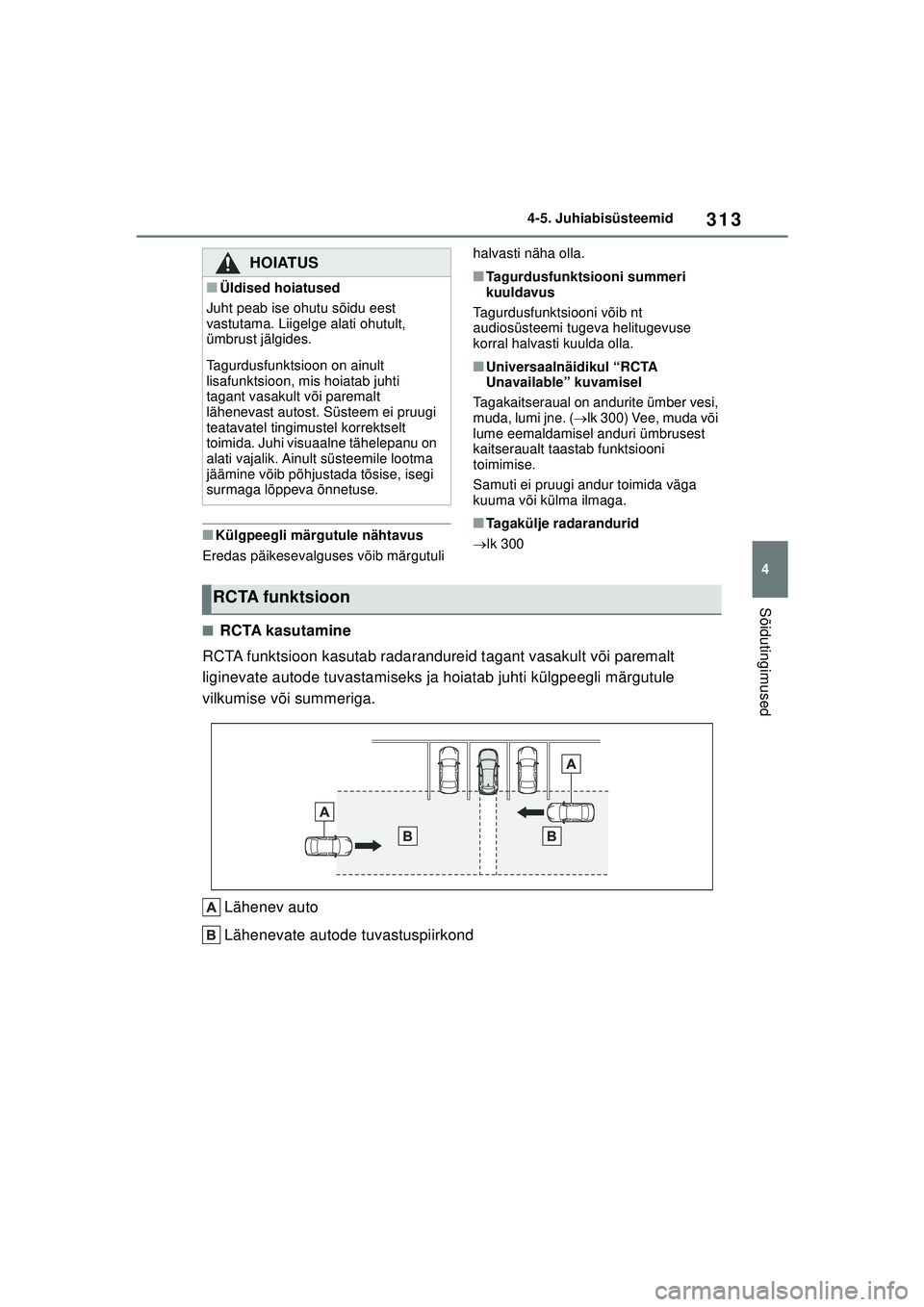

313
4
4-5. Juhiabisüsteemid
Sõidutingimused
■Külgpeegli märgutule nähtavus
Eredas päikesevalguses võib märgutuli halvasti näha olla.
■Tagurdusfunktsiooni summeri
kuuldavus
Tagurdusfunktsiooni võib nt
audiosüsteemi tugeva helitugevuse
korral halvasti kuulda olla.
■Universaalnäidikul “RCTA
Unavailable” kuvamisel
Tagakaitseraual on andurite ümber vesi,
muda, lumi jne. ( lk 300) Vee, muda või
lume eemaldamisel anduri ümbrusest
kaitseraualt taastab funktsiooni
toimimise.
Samuti ei pruugi andur toimida väga
kuuma või külma ilmaga.
■Tagakülje radarandurid
 lk 300
■RCTA kasutamine
RCTA funktsioon kasutab radarandureid tagant vasakult või paremalt
liginevate autode tuvastamiseks ja hoiatab juhti külgpeegli märgutule
vilkumise või summeriga.
Lähenev auto
Lähenevate autode tuvastuspiirkond
HOIATUS
■Üldised hoiatused
Juht peab ise ohutu sõidu eest
vastutama. Liigelge alati ohutult,
ümbrust jälgides.
Tagurdusfunktsioon on ainult
lisafunktsioon, mis hoiatab juhti
tagant vasakult või paremalt
lähenevast autost. Süsteem ei pruugi
teatavatel tingimustel korrektselt
toimida. Juhi visuaalne tähelepanu on
alati vajalik. Ainult süsteemile lootma
jäämine võib põhjustada tõsise, isegi
surmaga lõppeva õnnetuse.
RCTA funktsioon
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 313 Friday, November 26, 2021 6:36 AM

3144-5. Juhiabisüsteemid
■Tagurdusfunktsiooni tuvastamise tööpiirkond
Piirkonnad, mida pimedas nurgas tuvastatakse, on allpool väljatoodud.
Summer võib hoiatada juhti
kaugemalt kiiresti lähenevate
autode eest.
Näide:
■RCTA funktsiooni toimimise
tingimused
Tagurdusfunktsioon toimib, kui kõik
järgmised tingimused on täidetud:
●Süütelüliti on „ON“ asendis.
●RCTA funktsioon on sisselülitatud.
●Käigukang on asendis "R".
●Auto sõidukiirus on kuni 15 km/h.
●Läheneva auto kiirus on 8 km/h kuni
56 km/h.
■Helitugevuse reguleerimine
Helitugevust saab reguleerida
universaalnäidiku aknas
Parkimisandurite helitugevust, RCTA
funktsiooni saab samaaegselt
reguleerida.
Seadete muutmiseks kasutage
roolilüliteid. ( lk 100)
1 valimiseks vajutage või . 2
Vajutage „RCTA“ valimiseks
või ja seejärel hoidke all .
3 Valige helitugevus ja seejärel valige
.
Igal lülitile vajutamisel muutub
helitugevus vahemikus 1, 2 ja 3.
■Heli vaigistamine
Takistuse tuvastamisel kuvatakse
universaalnäidikul vaigistamisnupp.
Summeri vaigistamiseks .
Parkimisandurite helitugevust, RCTA
funktsiooni saab samaaegselt
vaigistada.
Vaigistus katkestatakse järgnevates
olukordades automaatselt:
●Käigukang asendi muutmisel
●Teatud sõidukiiruse ületamisel
●Funktsiooni ajutisel katkestamisel
●Funktsiooni käsitsi väljalülitamisel
●Mootori seiskamisel
Läheneva auto kiirus Ligikaudne
hoiatusaeg
56 km/h40m
8 km/h5,5 m
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 314 Friday, November 26, 2021 6:36 AM

315
4
4-5. Juhiabisüsteemid
Sõidutingimused
■Tingimused, kui
tagurdamisfunktsioon ei pruugi
sõidukit tuvastada
BSM funktsioon ei tuvasta järgnevaid
sõidukeid ja/või objekte:
●Otse tagant lähenevad autod
●Teie auto kõrvale tagurdavad autod
●Autod, mida andurid ei suuda
takistuste tõttu tuvastada
●Kaitsepiirded, seinad, pargitud
sõidukid jne*
●Väikesed mootorrattad, jalgrattad,
jalakäijad jne *
●Teie autost eemale liikuvad autod
●Teie auto kõrval olevast
parkimiskohast liikuvad autod*
●Anduri ja läheneva auto vahemaa on
liiga väike.
*: Sõltuvalt tingimustest võidakse sõidukit ja/või objekti tuvastada.
■Olukorrad, kus süsteem ei pruugi
korrektselt toimida:
Tagurdusfunktsioon ei pruugi sõidukeid
järgmistel juhtudel tuvastada :
●Andur on andurit või selle ümbrust
tabanud tugeva löögi tõttu paigalt
nihkunud
●Anduril või selle ümbrusel on muda,
lumi, jää, kleebised jne
●Teepind on halva ilma (vihm, lumi või
udu) tõttu märg
●Liginevate autode vahel on väikesed
vahed
●Suurel kiirusel lähenev auto
●Paigaldatud on seadmeid takistav
seade, nagu haakeseda, kaitseraua
kaitse, jalgrattaraam jne
●Kallakul järsu nurga all tagurdades
●Tagurdades välja madalast
parkimiskohast
●Haagise vedamisel
●Teie auto ja tuvastuspiirkonda ilmuva
sõiduki kõrguste vahe on suur.
●Anduri ümbrus on eriti külm või kuum
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 315 Friday, November 26, 2021 6:36 AM

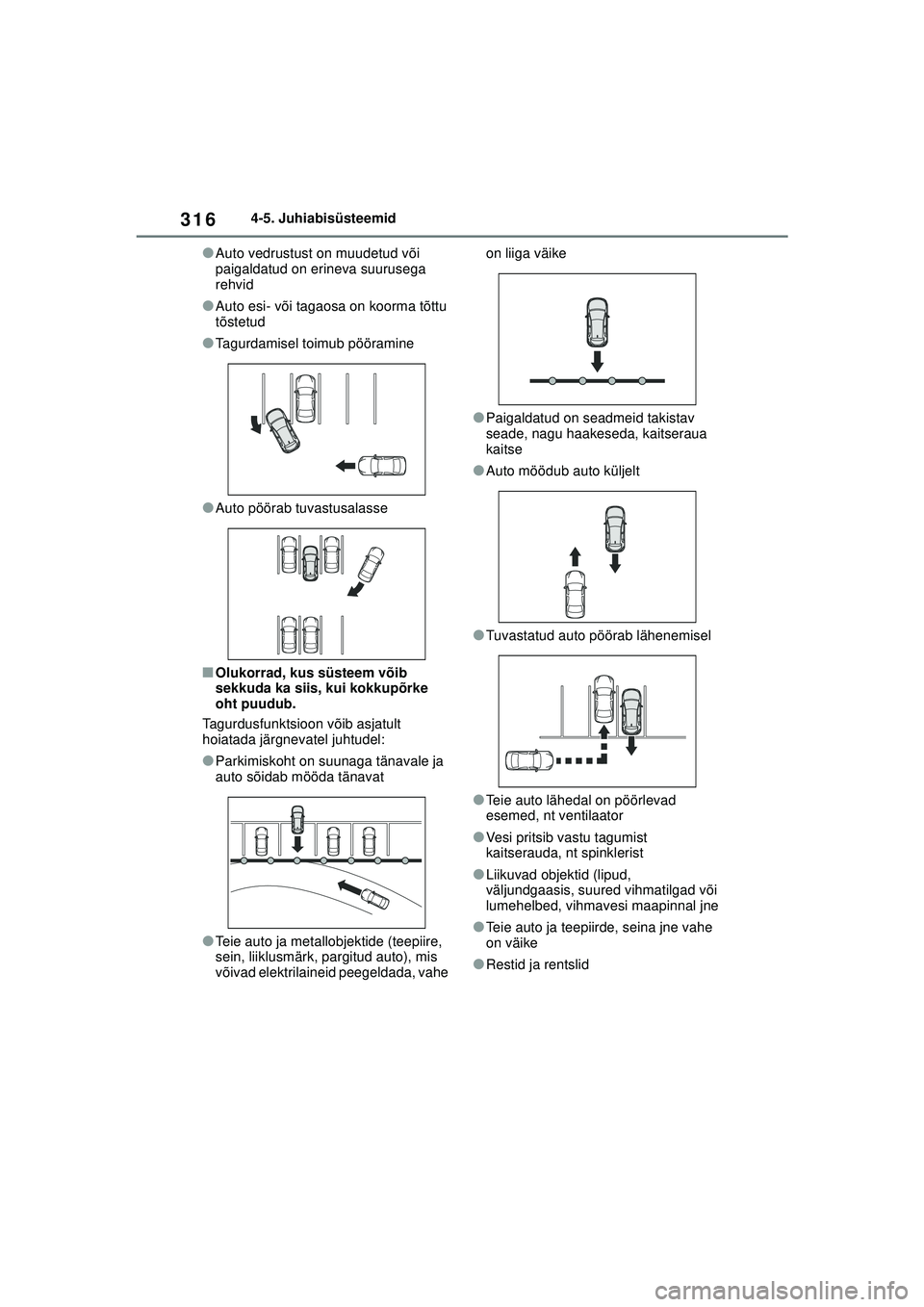

3164-5. Juhiabisüsteemid
●Auto vedrustust on muudetud või
paigaldatud on erineva suurusega
rehvid
●Auto esi- või tagaosa on koorma tõttu
tõstetud
●Tagurdamisel toimub pööramine
●Auto pöörab tuvastusalasse
■Olukorrad, kus süsteem võib
sekkuda ka siis, kui kokkupõrke
oht puudub.
Tagurdusfunktsioon võib asjatult
hoiatada järgnevatel juhtudel:
●Parkimiskoht on suunaga tänavale ja
auto sõidab mööda tänavat
●Teie auto ja metallobjektide (teepiire,
sein, liiklusmärk, pargitud auto), mis
võivad elektrilaineid peegeldada, vahe on liiga väike
●Paigaldatud on seadmeid takistav
seade, nagu haakeseda, kaitseraua
kaitse
●Auto möödub auto küljelt
●Tuvastatud auto pöörab lähenemisel
●Teie auto lähedal on pöörlevad
esemed, nt ventilaator
●Vesi pritsib vastu tagumist
kaitserauda, nt spinklerist
●Liikuvad objektid (lipud,
väljundgaasis, suured vihmatilgad või
lumehelbed, vihmavesi maapinnal jne
●Teie auto ja teepiirde, seina jne vahe
on väike
●Restid ja rentslid
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 316 Friday, November 26, 2021 6:36 AM

317
4
4-5. Juhiabisüsteemid
Sõidutingimused
●Anduri ümbrus on eriti külm või kuum
●Auto vedrustust on muudetud või
paigaldatud on erineva suurusega
rehvid
●Auto esi- või tagaosa on koorma tõttu
tõstetud*: Mõnel mudelil
■Parkimise
pidurdamisfunktsioon
(püsivad takistused) (mõnel
mudelil)
Ultraheliandureid kasutatakse
aeglasel kiirusel või tagurdamisel
seisvate takistuste tuvastamiseks.
(  lk 324)
■Parkimise
pidurdamisfunktsioon (tagant
lähenevad sõidukid)
Radarandureid kasutatakse tagant
lähenevate autode tuvastamiseks
parkimisel. ( lk 327)
Parkimise abipidur
(PKSB) *
Parkimishoiatuse süsteem
koosneb järgnevatest
funktsioonidest, mis töötavad
aeglasel kiirusel või
tagurdamisel. Kui süsteem
tuvastab takistusega, nagu
sein, kokkupõrke ohu, antakse
juhile hoiatus. Kui süsteem
tuvastab, et kokkupõrkeoht
tuvastatud takistusega on eriti
suur, rakendatakse
kokkupõrke ärahoidmiseks
automaatselt pidureid.
Parkimise abipidur (PKSB)
