2022 PEUGEOT PARTNER Manual del propietario (in Spanish)

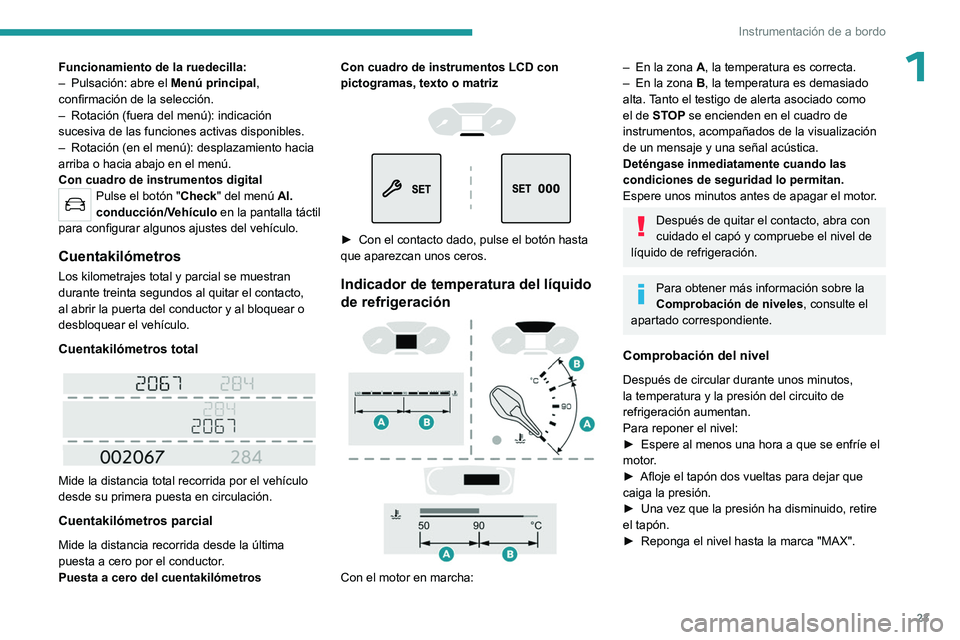

23
Instrumentación de a bordo
1Funcionamiento de la ruedecilla:
– Pulsación: abre el Menú principal,
confirmación de la selección.
–

Rotación (fuera del menú): indicación
sucesiva de las funciones activas disponibles.
–


Rotación (en el menú): desplazamiento hacia
arriba o hacia abajo en el menú.
Con cuadro de instrumentos digital
Pulse el botón "Check" del menú Al.
conducción/Vehículo en la pantalla táctil
para configurar algunos ajustes del vehículo.
Cuentakilómetros
Los kilometrajes total y parcial se muestran
durante treinta segundos al quitar el contacto,
al abrir la puerta del conductor y al bloquear o
desbloquear el vehículo.
Cuentakilómetros total


Mide la distancia total recorrida por el vehículo
desde su primera puesta en circulación.
Cuentakilómetros parcial
Mide la distancia recorrida desde la última
puesta a cero por el conductor.
Puesta a cero del cuentakilómetros Con cuadro de instrumentos LCD con
pictogramas, texto o matriz




► Con el contacto dado, pulse el botón hasta
que aparezcan unos ceros.
Indicador de temperatura del líquido
de refrigeración


Con el motor en marcha:
– En la zona A, la temperatura es correcta.
– En la zona B, la temperatura es demasiado
alta. Tanto el testigo de alerta asociado como
el de STOP se encienden en el cuadro de
instrumentos, acompañados de la visualización
de un mensaje y una señal acústica.
Deténgase inmediatamente cuando las
condiciones de seguridad lo permitan.
Espere unos minutos antes de apagar el motor.
Después de quitar el contacto, abra con
cuidado el capó y compruebe el nivel de
líquido de refrigeración.
Para obtener más información sobre la
Comprobación de niveles , consulte el
apartado correspondiente.
Comprobación del nivel
Después de circular durante unos minutos,
la temperatura y la presión del circuito de
refrigeración aumentan.
Para reponer el nivel:
►

Espere al menos una hora a que se enfríe el
motor

.
►

Afloje el tapón dos vueltas para dejar que
caiga la presión.
►


Una vez que la presión ha disminuido, retire
el tapón.
►


Reponga el nivel hasta la marca "MAX".

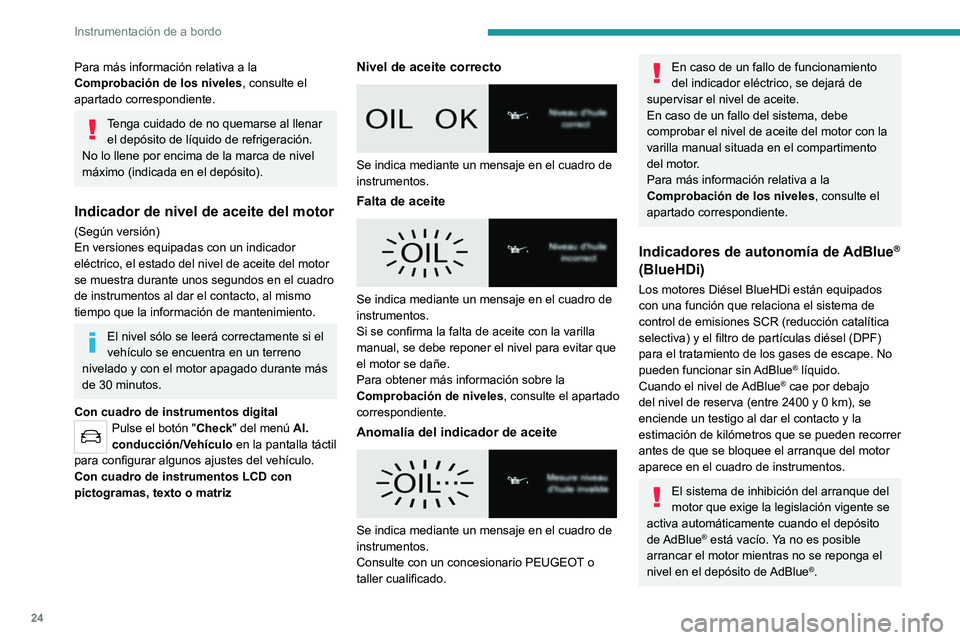

24
Instrumentación de a bordo
Para más información relativa a la
Comprobación de los niveles, consulte el
apartado correspondiente.
Tenga cuidado de no quemarse al llenar el depósito de líquido de refrigeración.
No lo llene por encima de la marca de nivel
máximo (indicada en el depósito).
Indicador de nivel de aceite del motor
(Según versión)
En versiones equipadas con un indicador
eléctrico, el estado del nivel de aceite del motor
se muestra durante unos segundos en el cuadro
de instrumentos al dar el contacto, al mismo
tiempo que la información de mantenimiento.
El nivel sólo se leerá correctamente si el
vehículo se encuentra en un terreno
nivelado y con el motor apagado durante más
de 30 minutos.
Con cuadro de instrumentos digital
Pulse el botón "Check" del menú Al.
conducción/Vehículo en la pantalla táctil
para configurar algunos ajustes del vehículo.
Con cuadro de instrumentos LCD con
pictogramas, texto o matriz
Nivel de aceite correcto

Se indica mediante un mensaje en el cuadro de
instrumentos.
Falta de aceite

Se indica mediante un mensaje en el cuadro de
instrumentos.
Si se confirma la falta de aceite con la varilla
manual, se debe reponer el nivel para evitar que
el motor se dañe.
Para obtener más información sobre la
Comprobación de niveles , consulte el apartado
correspondiente.
Anomalía del indicador de aceite

Se indica mediante un mensaje en el cuadro de
instrumentos.
Consulte con un concesionario PEUGEOT o
taller cualificado.
En caso de un fallo de funcionamiento
del indicador eléctrico, se dejará de
supervisar el nivel de aceite.
En caso de un fallo del sistema, debe
comprobar el nivel de aceite del motor con la
varilla manual situada en el compartimento
del motor.
Para más información relativa a la
Comprobación de los niveles , consulte el
apartado correspondiente.
Indicadores de autonomía de AdBlue®
(BlueHDi)
Los motores Diésel BlueHDi están equipados
con una función que relaciona el sistema de
control de emisiones SCR (reducción catalítica
selectiva) y el filtro de partículas diésel (DPF)
para el tratamiento de los gases de escape. No
pueden funcionar sin AdBlue
® líquido.
Cuando el nivel de AdBlue® cae por debajo
del nivel de reserva (entre 2400 y 0 km), se
enciende un testigo al dar el contacto y la
estimación de kilómetros que se pueden recorrer
antes de que se bloquee el arranque del motor
aparece en el cuadro de instrumentos.
El sistema de inhibición del arranque del
motor que exige la legislación vigente se
activa automáticamente cuando el depósito
de AdBlue
® está vacío. Ya no es posible
arrancar el motor mientras no se reponga el
nivel en el depósito de AdBlue
®.

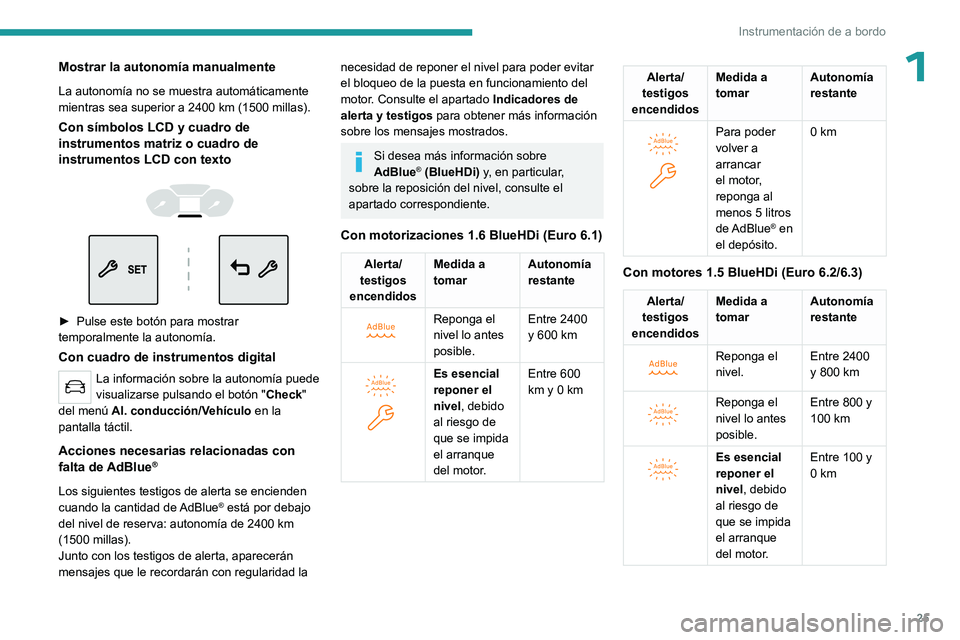

25
Instrumentación de a bordo
1Mostrar la autonomía manualmente
La autonomía no se muestra automáticamente
mientras sea superior a 2400 km (1500 millas).
Con símbolos LCD y cuadro de
instrumentos matriz o cuadro de
instrumentos LCD con texto




► Pulse este botón para mostrar
temporalmente la autonomía.
Con cuadro de instrumentos digital
La información sobre la autonomía puede
visualizarse pulsando el botón " Check"
del menú Al. conducción/Vehículo en la
pantalla táctil.
Acciones necesarias relacionadas con
falta de AdBlue®
Los siguientes testigos de alerta se encienden
cuando la cantidad de AdBlue® está por debajo
del nivel de reserva: autonomía de 2400 km
(1500 millas).
Junto con los testigos de alerta, aparecerán
mensajes que le recordarán con regularidad la
necesidad de reponer el nivel para poder evitar
el bloqueo de la puesta en funcionamiento del
motor. Consulte el apartado Indicadores de
alerta y testigos para obtener más información
sobre los mensajes mostrados.
Si desea más información sobre
AdBlue® (BlueHDi) y, en particular,
sobre la reposición del nivel, consulte el
apartado correspondiente.
Con motorizaciones 1.6 BlueHDi (Euro 6.1)
Alerta/
testigos
encendidos Medida a
tomar
Autonomía
restante


Reponga el
nivel lo antes
posible.Entre 2400
y 600 km


Es esencial
reponer el
nivel, debido
al riesgo de
que se impida
el arranque
del motor.Entre 600
km y 0 km
Alerta/
testigos
encendidos Medida a
tomar
Autonomía
restante


Para poder
volver a
arrancar
el motor,
reponga al
menos 5 litros
de AdBlue
® en
el depósito. 0 km
Con motores 1.5 BlueHDi (Euro 6.2/6.3)
Alerta/
testigos
encendidos Medida a
tomar
Autonomía
restante


Reponga el
nivel.Entre 2400
y 800 km


Reponga el
nivel lo antes
posible.Entre 800 y
100
km


Es esencial
reponer el
nivel, debido
al riesgo de
que se impida
el arranque
del motor.Entre 100 y
0 km

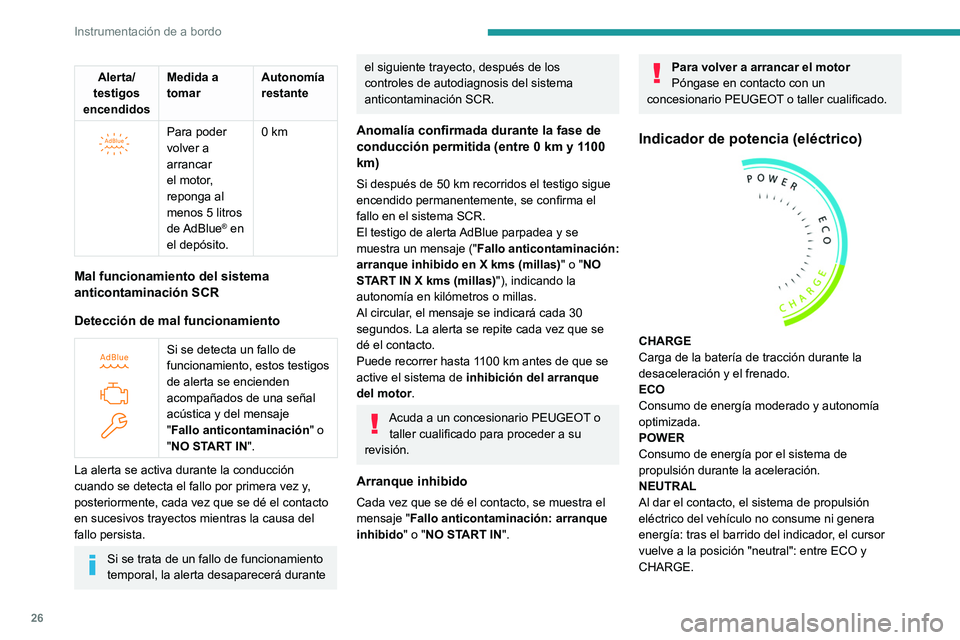

26
Instrumentación de a bordo
Alerta/
testigos
encendidos Medida a
tomar
Autonomía
restante


Para poder
volver a
arrancar
el motor,
reponga al
menos 5 litros
de AdBlue
® en
el depósito. 0 km
Mal funcionamiento del sistema
anticontaminación SCR
Detección de mal funcionamiento


Si se detecta un fallo de
funcionamiento, estos testigos
de alerta se encienden
acompañados de una señal
acústica y del mensaje
"Fallo
anticontaminación " o
"NO START IN".
La alerta se activa durante la conducción
cuando se detecta el fallo por primera vez y,
posteriormente, cada vez que se dé el contacto
en sucesivos trayectos mientras la causa del
fallo persista.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá durante
el siguiente trayecto, después de los
controles de autodiagnosis del sistema
anticontaminación SCR.
Anomalía confirmada durante la fase de
conducción permitida (entre 0 km y 1100
km)
Si después de 50 km recorridos el testigo sigue
encendido permanentemente, se confirma el
fallo en el sistema SCR.
El testigo de alerta
AdBlue parpadea y se
muestra un mensaje ("Fallo anticontaminación:
arranque inhibido en X kms (millas) " o "NO
START IN X kms (millas)"), indicando la
autonomía en kilómetros o millas.
Al circular, el mensaje se indicará cada 30
segundos. La alerta se repite cada vez que se
dé el contacto.
Puede recorrer hasta 1100 km antes de que se
active el sistema de inhibición del arranque
del motor.
Acuda a un concesionario PEUGEOT o taller cualificado para proceder a su
revisión.
Arranque inhibido
Cada vez que se dé el contacto, se muestra el
mensaje " Fallo anticontaminación: arranque
inhibido " o "NO START IN".
Para volver a arrancar el motor
Póngase en contacto con un
concesionario PEUGEOT o taller cualificado.
Indicador de potencia (eléctrico)

CHARGE
Carga de la batería de tracción durante la
desaceleración y el frenado.
ECO
Consumo de energía moderado y autonomía
optimizada.
POWER
Consumo de energía por el sistema de
propulsión durante la aceleración.
NEUTRAL
Al dar el contacto, el sistema de propulsión
eléctrico del vehículo no consume ni genera
energía: tras el barrido del indicador, el cursor
vuelve a la posición "neutral": entre ECO y
CHARGE.

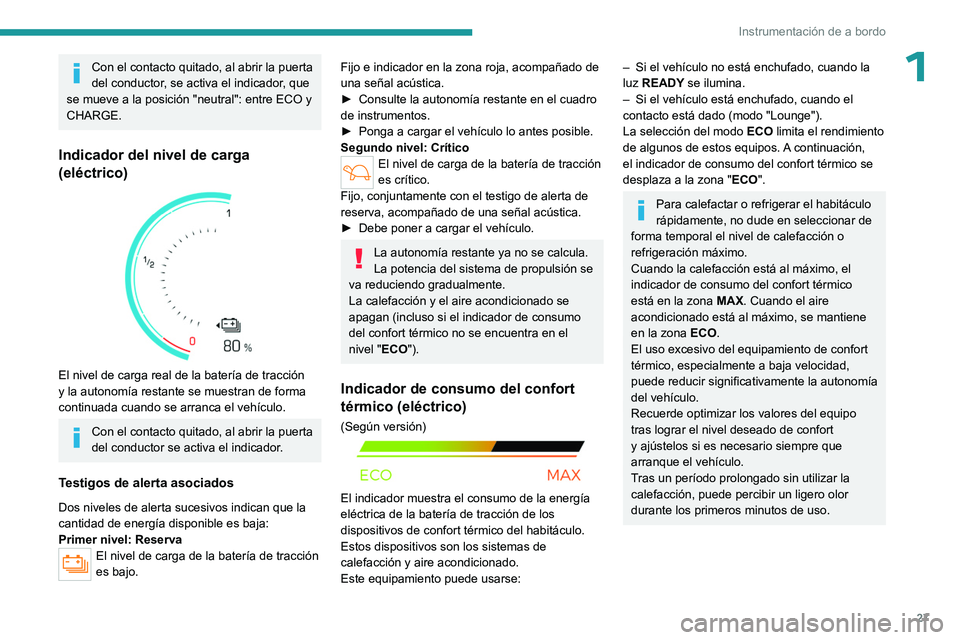

27
Instrumentación de a bordo
1Con el contacto quitado, al abrir la puerta
del conductor, se activa el indicador, que
se mueve a la posición "neutral": entre ECO y
CHARGE.
Indicador del nivel de carga
(eléctrico)


El nivel de carga real de la batería de tracción
y la autonomía restante se muestran de forma
continuada cuando se arranca el vehículo.
Con el contacto quitado, al abrir la puerta
del conductor se activa el indicador.
Testigos de alerta asociados
Dos niveles de alerta sucesivos indican que la
cantidad de energía disponible es baja:
Primer nivel: Reserva
El nivel de carga de la batería de tracción
es bajo.
Fijo e indicador en la zona roja, acompañado de
una señal acústica.
►

Consulte la autonomía restante en el cuadro
de instrumentos.
►


Ponga a cargar el vehículo lo antes posible.
Segundo nivel: Crítico
El nivel de carga de la batería de tracción
es crítico.
Fijo, conjuntamente con el testigo de alerta de
reserva, acompañado de una señal acústica.
►

Debe poner a cargar el vehículo.
La autonomía restante ya no se calcula.
La potencia del sistema de propulsión se
va reduciendo gradualmente.
La calefacción y el aire acondicionado se
apagan (incluso si el indicador de consumo
del confort térmico no se encuentra en el
nivel "ECO").
Indicador de consumo del confort
térmico (eléctrico)
(Según versión)

El indicador muestra el consumo de la energía
eléctrica de la batería de tracción de los
dispositivos de confort térmico del habitáculo.
Estos dispositivos son los sistemas de
calefacción y aire acondicionado.
Este equipamiento puede usarse:
– Si el vehículo no está enchufado, cuando la
luz READY se ilumina.
–

Si el vehículo está enchufado, cuando el
contacto está dado (modo "Lounge").
La selección del modo ECO

limita el rendimiento
de algunos de estos equipos. A continuación,
el indicador de consumo del confort térmico se
desplaza a la zona " ECO".
Para calefactar o refrigerar el habitáculo
rápidamente, no dude en seleccionar de
forma temporal el nivel de calefacción o
refrigeración máximo.
Cuando la calefacción está al máximo, el
indicador de consumo del confort térmico
está en la zona MAX. Cuando el aire
acondicionado está al máximo, se mantiene
en la zona ECO.
El uso excesivo del equipamiento de confort
térmico, especialmente a baja velocidad,
puede reducir significativamente la autonomía
del vehículo.
Recuerde optimizar los valores del equipo
tras lograr el nivel deseado de confort
y ajústelos si es necesario siempre que
arranque el vehículo.
Tras un período prolongado sin utilizar la
calefacción, puede percibir un ligero olor
durante los primeros minutos de uso.

28

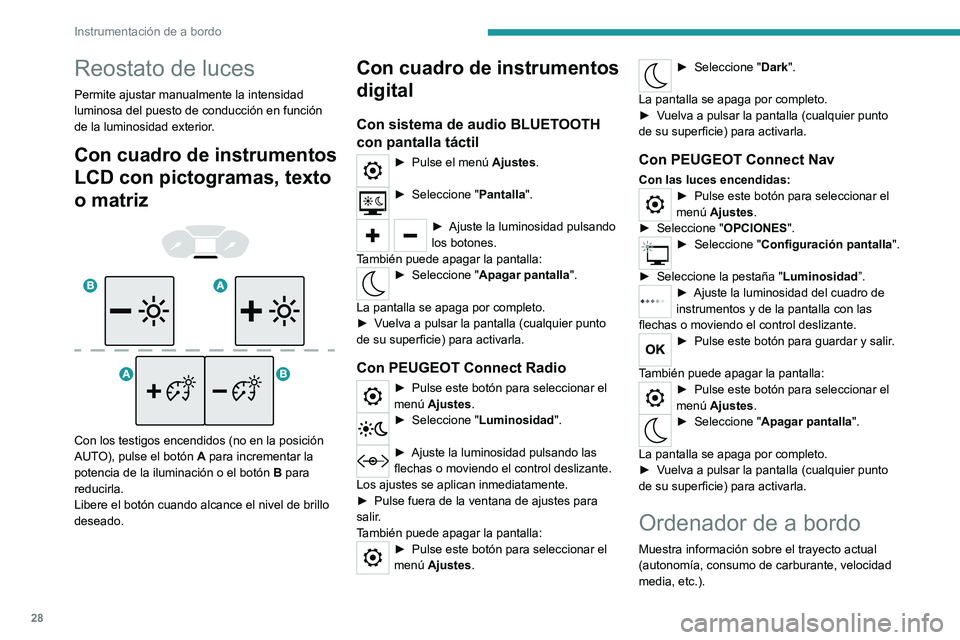

Instrumentación de a bordo
Reostato de luces
Permite ajustar manualmente la intensidad
luminosa del puesto de conducción en función
de la luminosidad exterior.
Con cuadro de instrumentos
LCD con pictogramas, texto
o matriz




Con los testigos encendidos (no en la posición
AUTO), pulse el botón A para incrementar la
potencia de la iluminación o el botón B para
reducirla.
Libere el botón cuando alcance el nivel de brillo
deseado.
Con cuadro de instrumentos
digital
Con sistema de audio BLUETOOTH
con pantalla táctil
► Pulse el menú Ajustes.
► Seleccione "Pantalla".
► Ajuste la luminosidad pulsando
los botones.
También puede apagar la pantalla:
► Seleccion e "Apagar pantalla".
La pantalla se apaga por completo.
►

V

uelva a pulsar la pantalla (cualquier punto
de su superficie) para activarla.
Con PEUGEOT Connect Radio
► Pulse este botón para seleccionar el
menú Ajustes.
► Seleccion e "Luminosidad ".
► Ajuste la luminos idad pulsando las
flechas o moviendo el control deslizante.
Los ajustes se aplican inmediatamente.
►

Pulse fuera de la ventana de ajustes para
salir

.
También puede apagar la pantalla:
► Pulse este botón para seleccionar el
menú Ajustes.
► Seleccion e "Dark".
La pantalla se apaga por completo.
►

V

uelva a pulsar la pantalla (cualquier punto
de su superficie) para activarla.
Con PEUGEOT Connect Nav
Con las luces encendidas:► Pulse este botón para seleccionar el
menú Ajustes.
►

Seleccione " OPCIONES

".
► Seleccione "Configuración pantalla ".
►

Seleccione la pestaña " Luminosidad”.► Ajuste la luminos idad del cuadro de
instrumentos y de la pantalla con las
flechas o moviendo el control deslizante.
► Pulse este botón para guardar y salir .
También puede apagar la pantalla:
► Pulse este botón para seleccionar el
menú Ajustes.
► Seleccion e "Apagar pantalla".
La pantalla se apaga por completo.
►

V

uelva a pulsar la pantalla (cualquier punto
de su superficie) para activarla.
Ordenador de a bordo
Muestra información sobre el trayecto actual
(autonomía, consumo de carburante, velocidad
media, etc.).

29

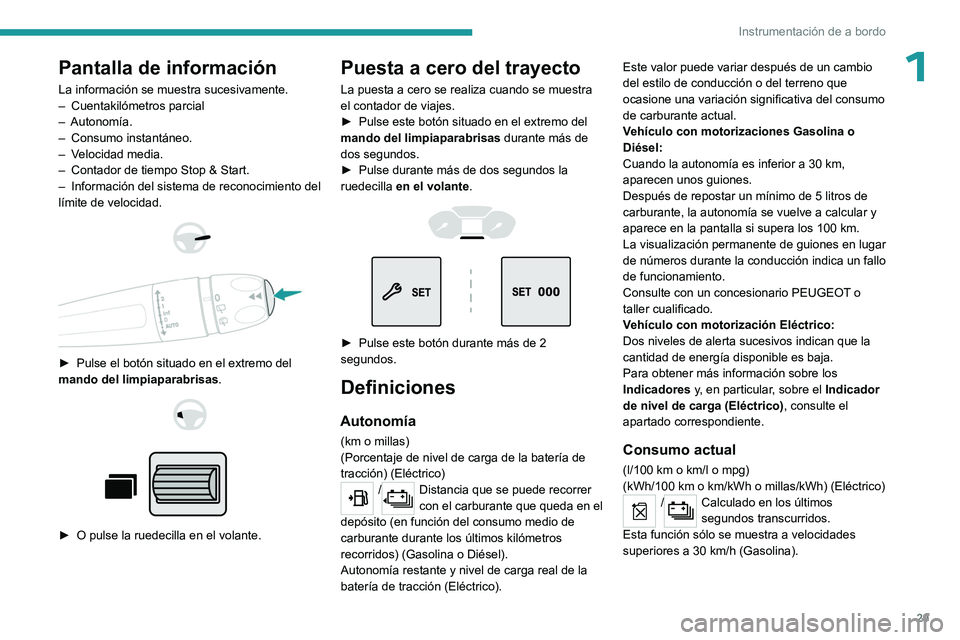

Instrumentación de a bordo
1Pantalla de información
La información se muestra sucesivamente.
– Cuentakilómetros parcial
–
Autonomía.
–

Consumo instantáneo.
–


V
elocidad media.
–

Contador de tiempo Stop & Start.
–


Información del sistema de reconocimiento del
límite de velocidad.




► Pulse el botón situado en el extremo del
mando del limpiaparabrisas .




► O pulse la ruedecilla en el volante.
Puesta a cero del trayecto
La puesta a cero se realiza cuando se muestra
el contador de viajes.
►
Pulse este botón situado en el extremo del
mando del limpiaparabrisas durante más de
dos segundos.
►


Pulse durante más de dos segundos la
ruedecilla en el volante

.




► Pulse este botón durante más de 2
segundos.
Definiciones
Autonomía
(km o millas)
(Porcentaje de nivel de carga de la batería de
tracción) (Eléctrico)
/Distancia que se puede recorrer
con el carburante que queda en el
depósito (en función del consumo medio de
carburante durante los últimos kilómetros
recorridos) (Gasolina o Diésel).
Autonomía restante y nivel de carga real de la
batería de tracción (Eléctrico). Este valor puede variar después de un cambio
del estilo de conducción o del terreno que
ocasione una variación significativa del consumo
de carburante actual.
Vehículo con motorizaciones Gasolina o
Diésel:
Cuando la autonomía es inferior a 30
km,
aparecen unos guiones.
Después de repostar un mínimo de 5 litros de
carburante, la autonomía se vuelve a calcular y
aparece en la pantalla si supera los 100 km.
La visualización permanente de guiones en lugar
de números durante la conducción indica un fallo
de funcionamiento.
Consulte con un concesionario PEUGEOT o
taller cualificado.
Vehículo con motorización Eléctrico:
Dos niveles de alerta sucesivos indican que la
cantidad de energía disponible es baja.
Para obtener más información sobre los
Indicadores y, en particular, sobre el Indicador
de nivel de carga (Eléctrico), consulte el
apartado correspondiente.
Consumo actual
(l/100 km o km/l o mpg)
(kWh/100 km o km/kWh o millas/kWh) (Eléctrico)
/Calculado en los últimos
segundos transcurridos.
Esta función sólo se muestra a velocidades
superiores a 30
km/h (Gasolina).

30

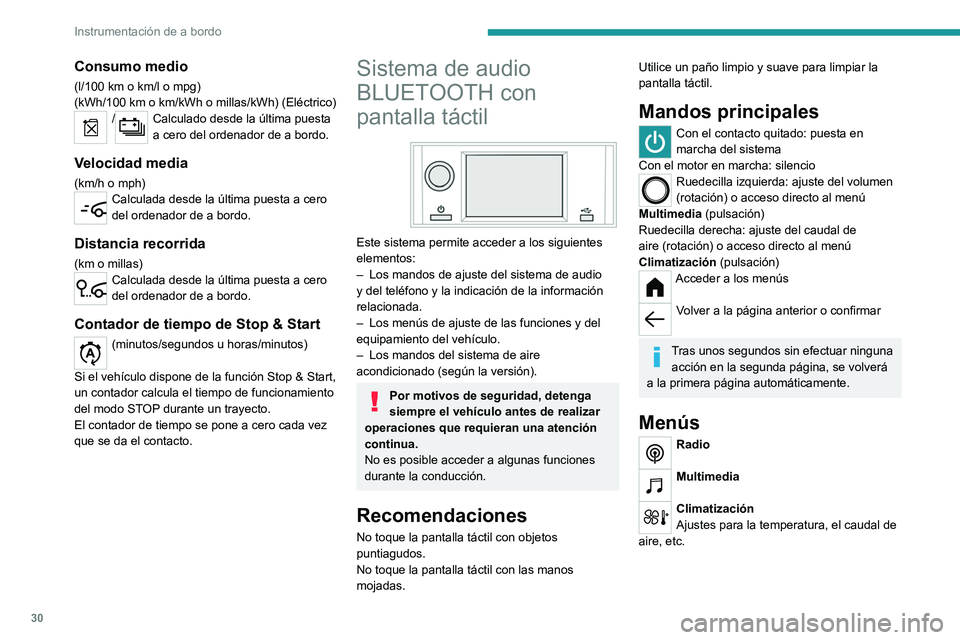

Instrumentación de a bordo
Consumo medio
(l/100 km o km/l o mpg)
(kWh/100 km o km/kWh o millas/kWh) (Eléctrico)
/Calculado desde la última puesta
a cero del ordenador de a bordo.
Velocidad media
(km/h o mph)Calculada desde la última puesta a cero
del ordenador de a bordo.
Distancia recorrida
(km o millas)Calculada desde la última puesta a cero
del ordenador de a bordo.
Contador de tiempo de Stop & Start
(minutos/segundos u horas/minutos)
Si el vehículo dispone de la función Stop & Start,
un contador calcula el tiempo de funcionamiento
del modo STOP durante un trayecto.
El contador de tiempo se pone a cero cada vez
que se da el contacto.
Sistema de audio
BLUETOOTH con
pantalla táctil


Este sistema permite acceder a los siguientes
elementos:
–
Los mandos de ajuste del sistema de audio
y del teléfono y la indicación de la información
relacionada.
–


Los menús de ajuste de las funciones y del
equipamiento del vehículo.
–


Los mandos del sistema de aire
acondicionado (según la versión).
Por motivos de seguridad, detenga
siempre el vehículo antes de realizar
operaciones que requieran una atención
continua.
No es posible acceder a algunas funciones
durante la conducción.
Recomendaciones
No toque la pantalla táctil con objetos
puntiagudos.
No toque la pantalla táctil con las manos
mojadas.
Utilice un paño limpio y suave para limpiar la
pantalla táctil.
Mandos principales
Con el contacto quitado: puesta en
marcha del sistema
Con el motor en marcha: silencio
Ruedecilla izquierda: ajuste del volumen
(rotación) o acceso directo al menú
Multimedia (pulsación)
Ruedecilla derecha: ajuste del caudal de
aire (rotación) o acceso directo al menú
Climatización (pulsación)
Acceder a los menús
Volver a la página anterior o confirmar
Tras unos segundos sin efectuar ninguna
acción en la segunda página, se volverá
a la primera página automáticamente.
Menús
Radio
Multimedia
Climatización
Ajustes para la temperatura, el caudal de
aire, etc.
