2022 PEUGEOT PARTNER Manual del propietario (in Spanish)

223
En caso de avería

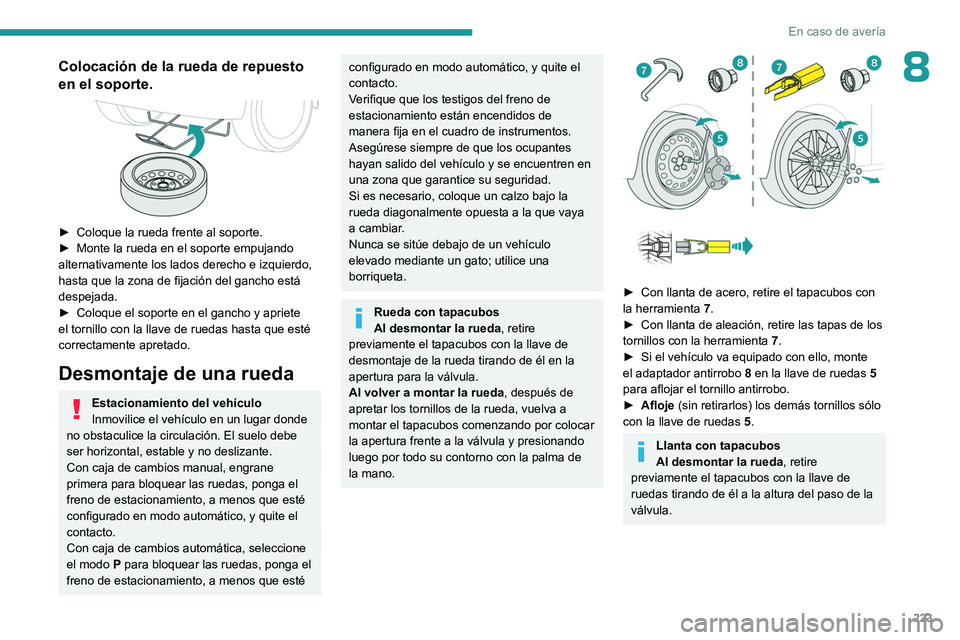

8Colocación de la rueda de repuesto
en el soporte.


► Coloque la rueda frente al soporte.
► Monte la rueda en el soporte empujando
alternativamente los lados derecho e izquierdo,
hasta que la zona de fijación del gancho está
despejada.
►

Coloque el soporte en el gancho y apriete
el tornillo con la llave de ruedas hasta que esté
correctamente apretado.
Desmontaje de una rueda
Estacionamiento del vehículo
Inmovilice el vehículo en un lugar donde
no obstaculice la circulación. El suelo debe
ser horizontal, estable y no deslizante.
Con caja de cambios manual, engrane
primera para bloquear las ruedas, ponga el
freno de estacionamiento, a menos que esté
configurado en modo automático, y quite el
contacto.
Con caja de cambios automática, seleccione
el modo P para bloquear las ruedas, ponga el
freno de estacionamiento, a menos que esté
configurado en modo automático, y quite el
contacto.
Verifique que los testigos del freno de
estacionamiento están encendidos de
manera fija en el cuadro de instrumentos.
Asegúrese siempre de que los ocupantes
hayan salido del vehículo y se encuentren en
una zona que garantice su seguridad.
Si es necesario, coloque un calzo bajo la
rueda diagonalmente opuesta a la que vaya
a cambiar.
Nunca se sitúe debajo de un vehículo
elevado mediante un gato; utilice una
borriqueta.
Rueda con tapacubos
Al desmontar la rueda, retire
previamente el tapacubos con la llave de
desmontaje de la rueda tirando de él en la
apertura para la válvula.
Al volver a montar la rueda, después de
apretar los tornillos de la rueda, vuelva a
montar el tapacubos comenzando por colocar
la apertura frente a la válvula y presionando
luego por todo su contorno con la palma de
la mano.


► Con llanta de acero, retire el tapacubos con
la herramienta 7
.
►

Con llanta de aleación, retire las tapas de los
tornillos con la herramienta 7

.
►

Si el vehículo va equipado con ello, monte
el adaptador antirrobo 8

en la llave de ruedas 5
para aflojar el tornillo antirrobo.
►

Afloje
(sin retirarlos) los demás tornillos sólo
con la llave de ruedas 5.
Llanta con tapacubos
Al desmontar la rueda, retire
previamente el tapacubos con la llave de
ruedas tirando de él a la altura del paso de la
válvula.

224
En caso de avería

► Coloque la base del gato sobre el suelo y
asegúrese de que está justamente debajo de
los puntos de elevación A
o B previstos en los
bajos, el más cercano a la rueda que se va a
cambiar.




► Despliegue el gato 6 hasta que la parte
superior entre en contacto con el punto de
elevación A o B que se vaya a utilizar; la
superficie de contacto A o B del vehículo debe
encajar correctamente en el centro de la parte
superior del gato.
►

Eleve el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para poder
montar fácilmente la rueda de repuesto (no
pinchada).
¡Riesgo de lesiones!
Asegúrese de que el gato está colocado
de forma estable. Sobre suelo deslizante
o blando, el gato podría desplazarse o
hundirse.
Compruebe que el gato está estrictamente
colocado en uno de los puntos de elevación
A o B bajo el vehículo, asegurándose de que
la superficie de contacto del vehículo esté
correctamente centrada en la parte superior
del gato. En caso contrario, podría causar
daños al vehículo, al gato o a ambos.


► Retire los tornillos y guárdelos en un lugar
limpio.
►

Retire la rueda.
Montaje de una rueda

► Coloque la rueda sobre el cubo de la rueda.
► Apriete los tornillos al máximo con la mano.
►

Apriete previamente el tornillo antirrobo con
la llave de ruedas


5
equipada con un adaptador
antirrobo

8
.

225
En caso de avería
8► Efectúe un apriete previo de los demás
tornillos utilizando solo la llave de desmontaje de
la rueda 5
.
►

Baje el vehículo de nuevo completamente.
►


Pliegue el gato 6

y retírelo.


► Si el vehículo tiene este equipamiento,
apriete el tornillo antirrobo con la llave de
ruedas
5 equipada con un adaptador antirrobo
8
.
►

Apriete los demás tornillos utilizando solo la
llave de desmontaje de la rueda 5

.
►

Guarde las herramientas.
Montaje de una rueda de repuesto con
llanta de acero
Si el vehículo está equipado con llantas
de aleación, las arandelas A no entran
en contacto con la rueda de repuesto
con llanta de acero. La rueda se fija en
su emplazamiento por las superficies de
contacto cónicas B de cada tornillo.
Después de cambiar una
rueda
Guarde correctamente la rueda pinchada en el
portarrueda.
Con una rueda de repuesto no
estándar
Desactive determinadas funciones de
ayuda a la conducción (Active Safety Brake,
Regulador de velocidad adaptativo, etc.).
No rebase la velocidad máxima autorizada de
80
km/h o la distancia máxima de 80 km.
Está prohibido circular con más de una rueda
de repuesto de este tipo.
El tapacubos de la rueda reemplazada no
debe volver a montarse.
Acuda a un concesionario PEUGEOT o taller cualificado.
Haga que comprueben el apriete de los
tornillos de la rueda de repuesto y la presión
del neumático.
Haga examinar el neumático pinchado.
Después de la inspección, el técnico le
indicará si el neumático se puede reparar o si
se debe sustituir.
Rueda con tapacubos
Después de montar la rueda, monte
el tapacubos colocando la muesca frente
a la válvula y, a continuación, presione el
contorno con la palma de la mano.
La presión de inflado de los neumáticos
está indicada en esta etiqueta.
Para obtener más información sobre los
Elementos de identificación , consulte el
apartado correspondiente.
Cambio de una bombilla
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho en
la cara interior del cristal de los faros y de las
luces traseras, que desaparecerá unos
minutos después de encender las luces.

226
En caso de avería

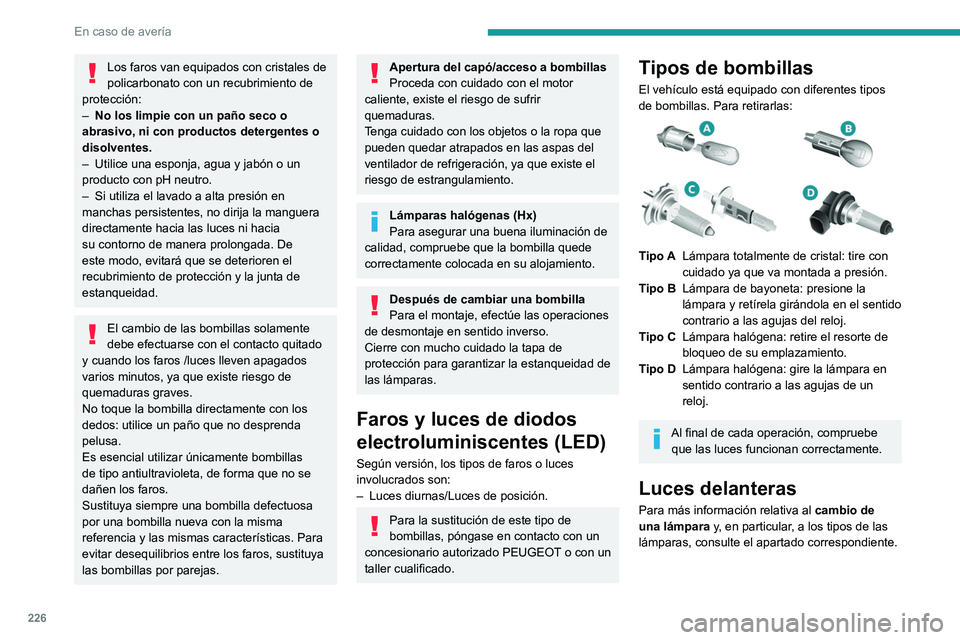

Los faros van equipados con cristales de
policarbonato con un recubrimiento de
protección:
–

No los limpie con un paño seco o
abrasivo, ni con productos detergentes o
disolventes.
–


Utilice una esponja, agua y jabón o un
producto con pH neutro.
–


Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la manguera
directamente hacia las luces ni hacia
su contorno de manera prolongada. De
este modo, evitará que se deterioren el
recubrimiento de protección y la junta de
estanqueidad.
El cambio de las bombillas solamente
debe efectuarse con el contacto quitado
y cuando los faros /luces lleven apagados
varios minutos, ya que existe riesgo de
quemaduras graves.
No toque la bombilla directamente con los
dedos: utilice un paño que no desprenda
pelusa.
Es esencial utilizar únicamente bombillas
de tipo antiultravioleta, de forma que no se
dañen los faros.
Sustituya siempre una bombilla defectuosa
por una bombilla nueva con la misma
referencia y las mismas características. Para
evitar desequilibrios entre los faros, sustituya
las bombillas por parejas.
Apertura del capó/acceso a bombillas
Proceda con cuidado con el motor
caliente, existe el riesgo de sufrir
quemaduras.
Tenga cuidado con los objetos o la ropa que
pueden quedar atrapados en las aspas del
ventilador de refrigeración, ya que existe el
riesgo de estrangulamiento.
Lámparas halógenas (Hx)
Para asegurar una buena iluminación de
calidad, compruebe que la bombilla quede
correctamente colocada en su alojamiento.
Después de cambiar una bombilla
Para el montaje, efectúe las operaciones
de desmontaje en sentido inverso.
Cierre con mucho cuidado la tapa de
protección para garantizar la estanqueidad de
las lámparas.
Faros y luces de diodos
electroluminiscentes (LED)
Según versión, los tipos de faros o luces
involucrados son:
–

Luces diurnas/Luces de posición.
Para la sustitución de este tipo de
bombillas, póngase en contacto con un
concesionario autorizado PEUGEOT o con un
taller cualificado.
Tipos de bombillas
El vehículo está equipado con diferentes tipos
de bombillas. Para retirarlas:


Tipo A Lámpara totalmente de cristal: tire con
cuidado ya que va montada a presión.
Tipo B Lámpara de bayoneta: presione la
lámpara y retírela girándola en el sentido
contrario a las agujas del reloj.
Tipo C Lámpara halógena: retire el resorte de
bloqueo de su emplazamiento.
Tipo D Lámpara halógena: gire la lámpara en
sentido contrario a las agujas de un
reloj.
Al final de cada operación, compruebe
que las luces funcionan correctamente.
Luces delanteras
Para más información relativa al cambio de
una lámpara y, en particular, a los tipos de las
lámparas, consulte el apartado correspondiente.

227
En caso de avería
8Modelo A

Modelo B



1. Luces de posición/Luces diurnas
Tipo
A , W21 - 5W o LED (según versión)
2. Luces de carretera
Tipo
C, H1
3. Luces de cruce
Tipo
C, H7 4.
Intermitente
Tipo B
, PY21W
5. Luz antiniebla
Tipo D
, H11
Intermitente lateral
Tipe A, WY5W-5W (ámbar)

– Empuje el intermitente lateral hacia atrás y
libérelo.
–

Durante el montaje, introduzca el intermitente
lateral hacia adelante y luego deslícelo hacia
atrás.
Las bombillas de color ámbar (intermitentes
e intermitentes laterales) se deben sustituir
por bombillas de especificaciones y colores
idénticos.
Luces de cruce
Tipo C, H7

► Retire la cubierta de protección tirando de la
lengüeta.
►

Gire la unidad en relación al soporte.
►


T
ire del conector de la bombilla.
►

Quite la bombilla y sustitúyala.
Tenga cuidado de volver a colocar la tapa de protección mientras mantiene
accesible la lengüeta.
Luces de posición/Luces diurnas
Tipo A, W21 - 5W
Modelo A

228
En caso de avería

► Gire el portalámparas un cuarto de vuelta a
la derecha.
►

T
ire del conector de la bombilla.
►

Quite la bombilla y sustitúyala.
Modelo B

Diodos electroluminiscentes (LED)
Para la sustitución de este tipo de
bombillas, póngase en contacto con un
concesionario autorizado PEUGEOT o con un
taller cualificado.
Luces de carretera
Tipo C, H1

► Retire la cubierta de protección tirando de la
lengüeta.
►

Libere la unidad en relación al soporte.
►


T
ire del conector de la bombilla.
►

Quite la bombilla y sustitúyala.
Tenga cuidado de volver a colocar la tapa de protección mientras mantiene
accesible la lengüeta.
Intermitentes
Tipo B, PY21W
Un parpadeo rápido en un intermitente
(izquierdo o derecho) indica el fallo de
una de las bombillas del lado
correspondiente.


► Gire el portalámparas un cuarto de vuelta a
la izquierda.
►

T
ire de la unidad en relación al soporte.
►

Quite la bombilla y sustitúyala.
Luces antiniebla delanteras
Tipo D, H11
Modelo A

Modelo B

► Inserte un destornillador plano entre la
lámpara y la tapa.

229
En caso de avería

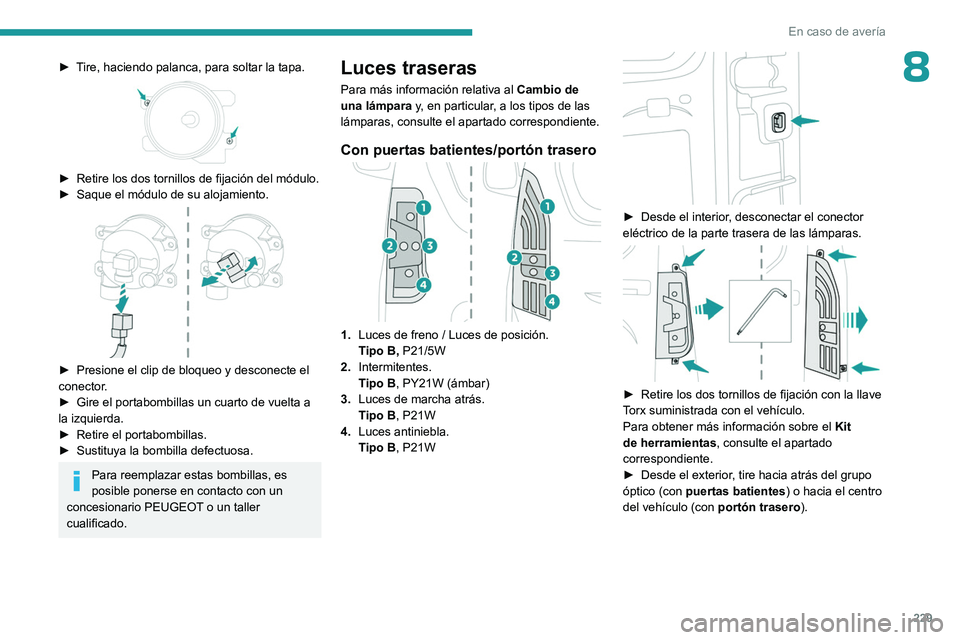

8► Tire, haciendo palanca, para soltar la tapa.

► Retire los dos tornillos de fijación del módulo.
► Saque el módulo de su alojamiento.

► Presione el clip de bloqueo y desconecte el
conector .
►

Gire el portabombillas un cuarto de vuelta a
la izquierda.
►


Retire el portabombillas.
►


Sustituya la bombilla defectuosa.
Para reemplazar estas bombillas, es
posible ponerse en contacto con un
concesionario PEUGEOT o un taller
cualificado.
Luces traseras
Para más información relativa al Cambio de
una lámpara y, en particular, a los tipos de las
lámparas, consulte el apartado correspondiente.
Con puertas batientes/portón trasero
1. Luces de freno / Luces de posición.
Tipo
B, P21/5W
2. Intermitentes.
Tipo
B, PY21W (ámbar)
3. Luces de marcha atrás.
Tipo
B, P21W
4. Luces antiniebla.
Tipo
B, P21W


► Desde el interior , desconectar el conector
eléctrico de la parte trasera de las lámparas.


► Retire los dos tornillos de fijación con la llave
T orx suministrada con el vehículo.
Para obtener más información sobre el Kit
de herramientas , consulte el apartado
correspondiente.
►

Desde el exterior
, tire hacia atrás del grupo
óptico (con puertas batientes) o hacia el centro
del vehículo (con portón trasero).

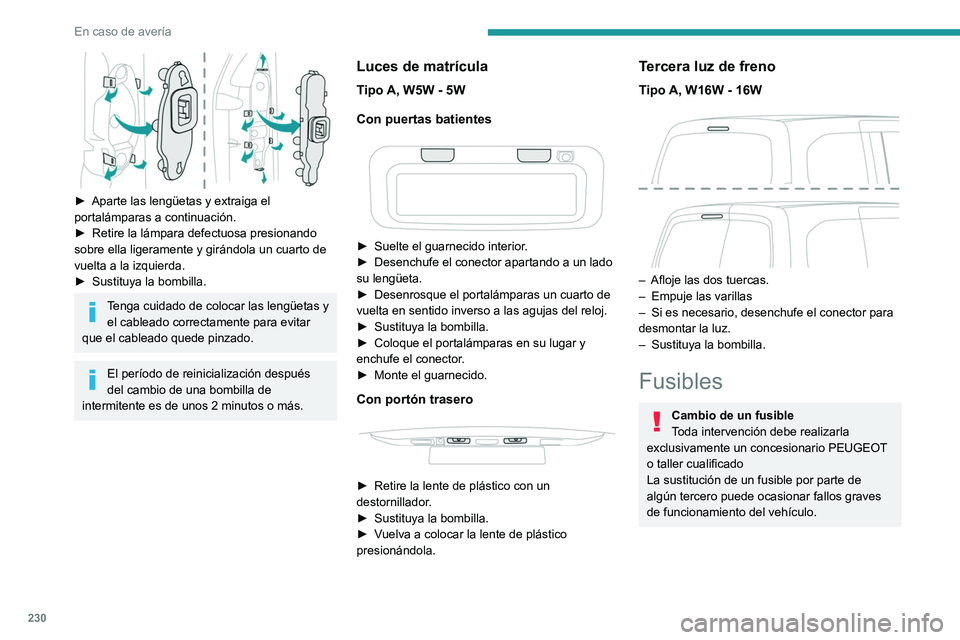

230
En caso de avería

► Aparte las lengüetas y extraiga el
portalámparas a continuación.
►

Retire la lámpara defectuosa presionando
sobre ella ligeramente y girándola un cuarto de
vuelta a la izquierda.
►


Sustituya la bombilla.
Tenga cuidado de colocar las lengüetas y el cableado correctamente para evitar
que el cableado quede pinzado.
El período de reinicialización después
del cambio de una bombilla de
intermitente es de unos 2 minutos o más.
Luces de matrícula
Tipo A, W5W - 5W
Con puertas batientes


► Suelte el guarnecido interior .
► Desenchufe el conector apartando a un lado
su lengüeta.
►

Desenrosque el portalámparas un cuarto de
vuelta en sentido inverso a las agujas del reloj.
►


Sustituya la bombilla.
►


Coloque el portalámparas en su lugar y
enchufe el conector

.
►

Monte el guarnecido.
Con portón trasero


► Retire la lente de plástico con un
destornillador .
►

Sustituya la bombilla.
►


V
uelva a colocar la lente de plástico
presionándola.
Tercera luz de freno
Tipo A, W16W - 16W

– Afloje las dos tuercas.
– Empuje las varillas
–

Si es necesario, desenchufe el conector para
desmontar la luz.
–


Sustituya la bombilla.
Fusibles
Cambio de un fusible
Toda intervención debe realizarla
exclusivamente un concesionario PEUGEOT
o taller cualificado
La sustitución de un fusible por parte de
algún tercero puede ocasionar fallos graves
de funcionamiento del vehículo.
