2022 PEUGEOT PARTNER Manual del propietario (in Spanish)

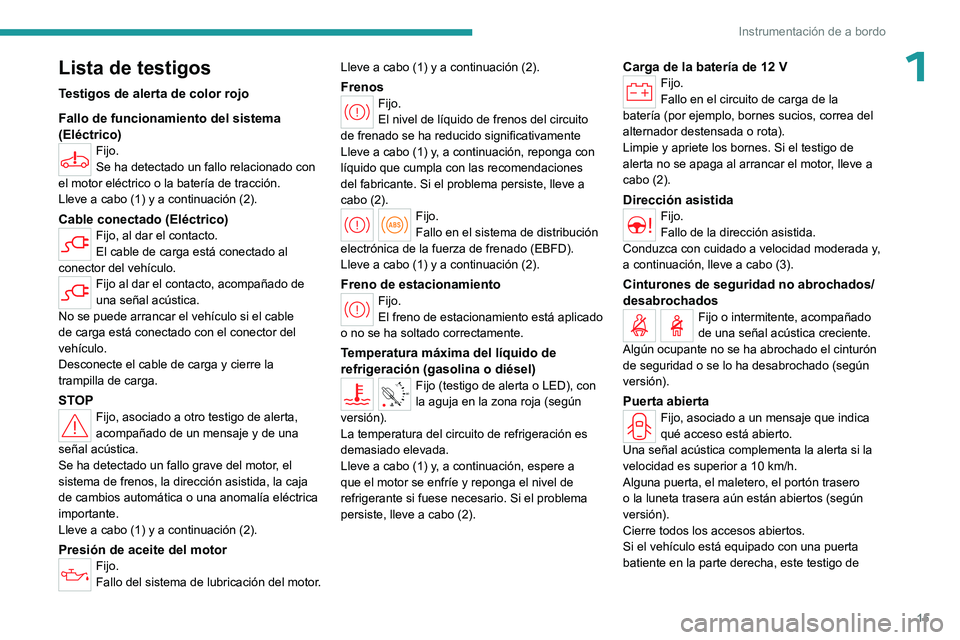

15
Instrumentación de a bordo
1Lista de testigos
Testigos de alerta de color rojo
Fallo de funcionamiento del sistema
(Eléctrico)
Fijo.
Se ha detectado un fallo relacionado con
el motor eléctrico o la batería de tracción.
Lleve a cabo (1) y a continuación (2).
Cable conectado (Eléctrico)Fijo, al dar el contacto.
El cable de carga está conectado al
conector del vehículo.
Fijo al dar el contacto, acompañado de
una señal acústica.
No se puede arrancar el vehículo si el cable
de carga está conectado con el conector del
vehículo.
Desconecte el cable de carga y cierre la
trampilla de carga.
STOPFijo, asociado a otro testigo de alerta,
acompañado de un mensaje y de una
señal acústica.
Se ha detectado un fallo grave del motor, el
sistema de frenos, la dirección asistida, la caja
de cambios automática o una anomalía eléctrica
importante.
Lleve a cabo (1) y a continuación (2).
Presión de aceite del motorFijo.
Fallo del sistema de lubricación del motor. Lleve a cabo (1) y a continuación (2).
FrenosFijo.
El nivel de líquido de frenos del circuito
de frenado se ha reducido significativamente

Lleve a cabo (1) y

, a continuación, reponga con
líquido que cumpla con las recomendaciones
del fabricante. Si el problema persiste, lleve a
cabo (2).
Fijo.
Fallo en el sistema de distribución
electrónica de la fuerza de frenado
(EBFD).
Lleve a cabo (1) y a continuación (2).
Freno de estacionamientoFijo.
El freno de estacionamiento está aplicado
o no se ha soltado correctamente.
Temperatura máxima del líquido de
refrigeración (gasolina o diésel)
90° CFijo (testigo de alerta o LED), con
la aguja en la zona roja (según
versión).
La temperatura del circuito de refrigeración es
demasiado elevada.
Lleve a cabo (1) y, a continuación, espere a
que el motor se enfríe y reponga el nivel de
refrigerante si fuese necesario. Si el problema
persiste, lleve a cabo (2).
Carga de la batería de 12 VFijo.
Fallo en el circuito de carga de la
batería (por ejemplo, bornes sucios, correa del
alternador
destensada o rota).
Limpie y apriete los bornes. Si el testigo de
alerta no se apaga al arrancar el motor, lleve a
cabo (2).
Dirección asistidaFijo.
Fallo de la dirección asistida.
Conduzca con cuidado a velocidad moderada y,
a continuación, lleve a cabo (3).
Cinturones de seguridad no abrochados/
desabrochados
Fijo o intermitente, acompañado
de una señal acústica creciente.
Algún ocupante no se ha abrochado el cinturón
de seguridad o se lo ha desabrochado (según
versión).
Puerta abiertaFijo, asociado a un mensaje que indica
qué acceso está abierto.
Una señal acústica complementa la alerta si la
velocidad es superior a 10
km/h.
Alguna puerta, el maletero, el portón trasero
o la luneta trasera aún están abiertos (según
versión).
Cierre todos los accesos abiertos.
Si el vehículo está equipado con una puerta
batiente en la parte derecha, este testigo de

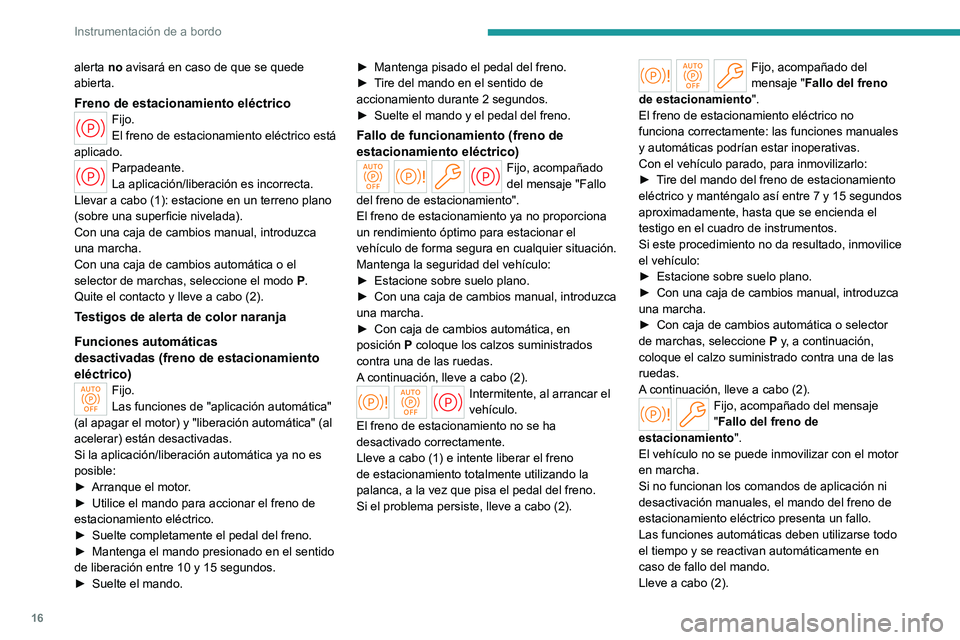

16
Instrumentación de a bordo
alerta no avisará en caso de que se quede
abierta.
Freno de estacionamiento eléctricoFijo.
El freno de estacionamiento eléctrico está
aplicado.
Parpadeante.
La aplicación/liberación es incorrecta.
Llevar a cabo (1): estacione en un terreno plano
(sobre una superficie nivelada).
Con una caja de cambios manual, introduzca
una marcha.
Con una caja de cambios automática o el
selector de marchas, seleccione el modo

P
.
Quite el contacto y lleve a cabo (2).
Testigos de alerta de color naranja
Funciones automáticas
desactivadas
(freno de estacionamiento
eléctrico)
Fijo.
Las funciones de "aplicación automática"
(al apagar el motor) y "liberación automática" (al
acelerar) están desactivadas.
Si la aplicación/liberación automática ya no es
posible:
►

Arranque el motor
.
►

Utilice el mando para accionar el freno de
estacionamiento eléctrico.
►


Suelte completamente el pedal del freno.
►


Mantenga el mando presionado en el sentido
de liberación entre 10 y 15 segundos.
►


Suelte el mando. ►


Mantenga pisado el pedal del freno.
►

T
ire del mando en el sentido de
accionamiento durante 2 segundos.
►
Suelte el mando y el pedal del freno.
Fallo de funcionamiento (freno de
estacionamiento eléctrico)
Fijo, acompañado
del mensaje "Fallo
del freno de estacionamiento".
El freno de estacionamiento ya no proporciona
un rendimiento óptimo para estacionar el
vehículo de forma segura en cualquier situación.
Mantenga la seguridad del vehículo:
►

Estacione sobre suelo plano.
►


Con una caja de cambios manual, introduzca
una marcha.
►


Con caja de cambios automática, en
posición


P


coloque los calzos suministrados
contra una de las ruedas.
A continuación, lleve a cabo (2).
Intermitente, al arrancar el
vehículo.
El freno de estacionamiento no se ha
desactivado correctamente.
Lleve a cabo (1) e intente liberar el freno
de estacionamiento totalmente utilizando la
palanca, a la vez que pisa el pedal del freno.
Si el problema persiste, lleve a cabo (2).
Fijo, acompañado del
mensaje " Fallo del freno
de estacionamiento".
El freno de estacionamiento eléctrico no
funciona correctamente: las funciones manuales
y automáticas podrían estar inoperativas.
Con el vehículo parado, para inmovilizarlo:
►

T

ire del mando del freno de estacionamiento
eléctrico y manténgalo así entre 7 y 15 segundos
aproximadamente, hasta que se encienda el
testigo en el cuadro de instrumentos.
Si este procedimiento no da resultado, inmovilice
el vehículo:
►

Estacione sobre suelo plano.
►


Con una caja de cambios manual, introduzca
una marcha.
►


Con caja de cambios automática o selector
de marchas, seleccione


P
y, a continuación,
coloque el calzo suministrado contra una de las
ruedas.
A continuación, lleve a cabo (2).
Fijo, acompañado del mensaje
"Fallo del freno de
estacionamiento".
El vehículo no se puede inmovilizar con el motor
en marcha.
Si no funcionan los comandos de aplicación ni
desactivación manuales, el mando del freno de
estacionamiento eléctrico presenta un fallo.
Las funciones automáticas deben utilizarse todo
el tiempo y se reactivan automáticamente en
caso de fallo del mando.
Lleve a cabo (2).

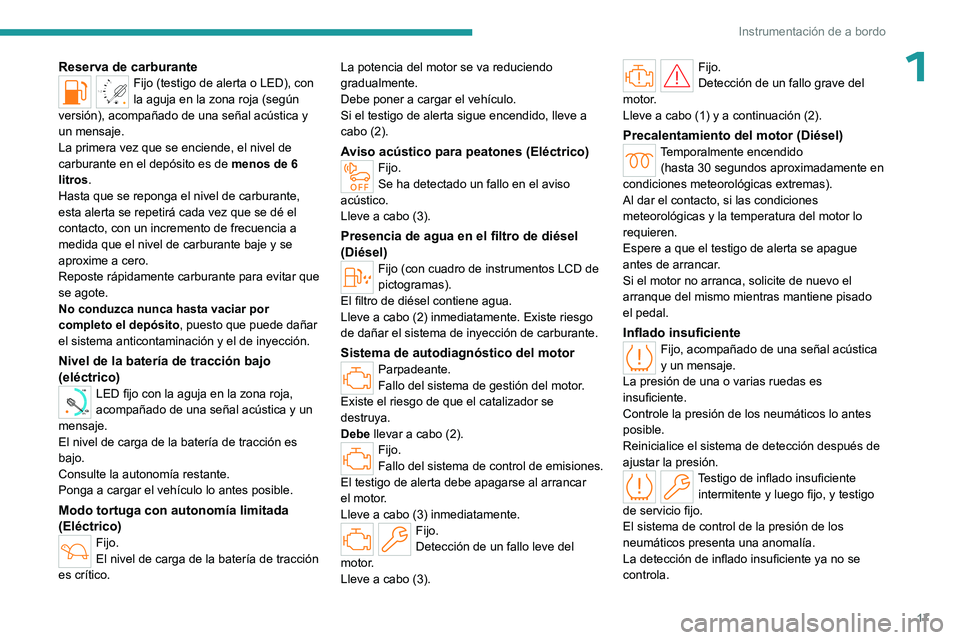

17
Instrumentación de a bordo
1Reserva de carburanteFijo (testigo de alerta o LED), con
la aguja en la zona roja (según
versión), acompañado de una señal acústica y
un mensaje.
La primera vez que se enciende, el nivel de
carburante en el depósito es de menos de 6
litros.
Hasta que se reponga el nivel de carburante,
esta alerta se repetirá cada vez que se dé el
contacto, con un incremento de frecuencia a
medida que el nivel de carburante baje y se
aproxime a cero.
Reposte rápidamente carburante para evitar que
se agote.
No conduzca nunca hasta vaciar por
completo el depósito , puesto que puede dañar
el sistema anticontaminación y el de inyección.
Nivel de la batería de tracción bajo
(eléctrico)
0 %
100
LED fijo con la aguja en la zona roja,
acompañado de una señal acústica y un
mensaje.
El nivel de carga de la batería de tracción es
bajo.
Consulte la autonomía restante.
Ponga a cargar el vehículo lo antes posible.
Modo tortuga con autonomía limitada
(Eléctrico)
Fijo.
El nivel de carga de la batería de tracción
es crítico. La potencia del motor se va reduciendo
gradualmente.
Debe poner a cargar el vehículo.
Si el testigo de alerta sigue encendido, lleve a
cabo
(2).
Aviso acústico para peatones (Eléctrico)Fijo.
Se ha detectado un fallo en el aviso
acústico.
Lleve a cabo (3).
Presencia de agua en el filtro de diésel
(Diésel)
Fijo (con cuadro de instrumentos LCD de
pictogramas).
El filtro de diésel contiene agua.
Lleve a cabo (2) inmediatamente. Existe riesgo
de dañar el sistema de inyección de carburante.
Sistema de autodiagnóstico del motorParpadeante.
Fallo del sistema de gestión del motor.
Existe el riesgo de que el catalizador se
destruya.
Debe llevar a cabo (2).
Fijo.
Fallo del sistema de control de emisiones.
El testigo de alerta debe apagarse al arrancar
el motor.
Lleve a cabo (3) inmediatamente.
Fijo.
Detección de un fallo leve del
motor.
Lleve a cabo (3).
Fijo.
Detección de un fallo grave del
motor.
Lleve a cabo (1) y a continuación (2).
Precalentamiento del motor (Diésel)Temporalmente encendido (hasta 30 segundos aproximadamente en
condiciones meteorológicas extremas).
Al dar el contacto, si las condiciones
meteorológicas y la temperatura del motor lo
requieren.
Espere a que el testigo de alerta se apague
antes de arrancar.
Si el motor no arranca, solicite de nuevo el
arranque del mismo mientras mantiene pisado
el pedal.
Inflado insuficienteFijo, acompañado de una señal acústica
y un mensaje.
La presión de una o varias ruedas es
insuficiente.
Controle la presión de los neumáticos lo antes
posible.
Reinicialice el sistema de detección después de
ajustar la presión.
Testigo de inflado insuficiente intermitente y luego fijo, y testigo
de servicio fijo.
El sistema de control de la presión de los
neumáticos presenta una anomalía.
La detección de inflado insuficiente ya no se
controla.

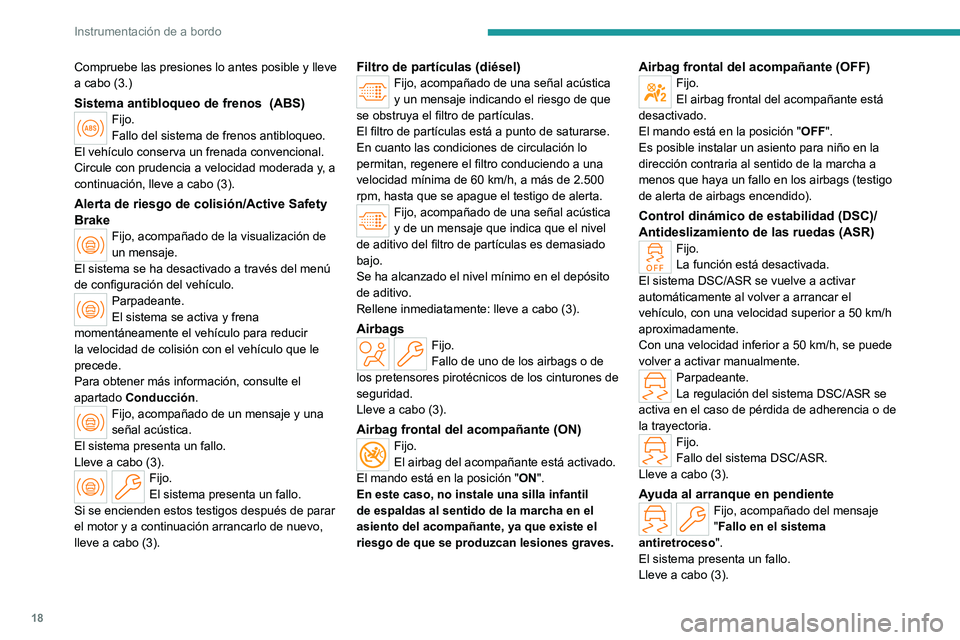

18
Instrumentación de a bordo
Compruebe las presiones lo antes posible y lleve
a cabo (3.)
Sistema antibloqueo de frenos (ABS)Fijo.
Fallo del sistema de frenos antibloqueo.
El vehículo conserva un frenada convencional.
Circule con prudencia a velocidad moderada y, a
continuación, lleve a cabo (3).
Alerta de riesgo de colisión/Active Safety
Brake
Fijo, acompañado de la visualización de
un mensaje.
El sistema se ha desactivado a través del menú
de configuración del vehículo.
Parpadeante.
El sistema se activa y frena
momentáneamente el vehículo para reducir
la velocidad de colisión con el vehículo que le
precede.
Para obtener más información, consulte el
apartado Conducción .
Fijo, acompañado de un mensaje y una
señal acústica.
El sistema presenta un fallo.
Lleve a cabo (3).
Fijo.
El sistema presenta un fallo.
Si se encienden estos testigos después de parar
el motor y a continuación arrancarlo de nuevo,
lleve a cabo (3).
Filtro de partículas (diésel)Fijo, acompañado de una señal acústica
y un mensaje indicando el riesgo de que
se obstruya el filtro de partículas.
El filtro de partículas está a punto de saturarse.
En cuanto las condiciones de circulación lo
permitan, regenere el filtro conduciendo a una
velocidad mínima de 60
km/h, a más de 2.500
rpm, hasta que se apague el testigo de alerta.
Fijo, acompañado de una señal acústica
y de un mensaje que indica que el nivel
de aditivo del filtro de partículas es demasiado
bajo.
Se ha alcanzado el nivel mínimo en el depósito
de aditivo.
Rellene inmediatamente: lleve a cabo (3).
AirbagsFijo.
Fallo de uno de los airbags o de
los pretensores pirotécnicos de los cinturones de
seguridad.
Lleve a cabo (3).
Airbag frontal del acompañante (ON)Fijo.
El airbag del acompañante está activado.
El mando está en la posición " ON".
En este caso, no instale una silla infantil
de espaldas al sentido de la marcha en el
asiento del acompañante, ya que existe el
riesgo de que se produzcan lesiones graves.
Airbag frontal del acompañante (OFF)Fijo.
El airbag frontal del acompañante está
desactivado.
El mando está en la posición " OFF".
Es posible instalar un asiento para niño en la
dirección contraria al sentido de la marcha a
menos que haya un fallo en los airbags (testigo
de alerta de airbags encendido).
Control dinámico de estabilidad (DSC)/
Antideslizamiento de las ruedas (ASR)
Fijo.
La función está desactivada.
El sistema DSC/ASR se vuelve a activar
automáticamente al volver a arrancar el
vehículo, con una velocidad superior a 50
km/h
aproximadamente.
Con una velocidad inferior a 50
km/h, se puede
volver a activar manualmente.
Parpadeante.
La regulación del sistema DSC/ASR se
activa en el caso de pérdida de adherencia o de
la trayectoria.
Fijo.
Fallo del sistema DSC/ASR.
Lleve a cabo (3).
Ayuda al arranque en pendienteFijo, acompañado del mensaje
"Fallo en el sistema
antiretroceso".
El sistema presenta un fallo.
Lleve a cabo (3).

19
Instrumentación de a bordo

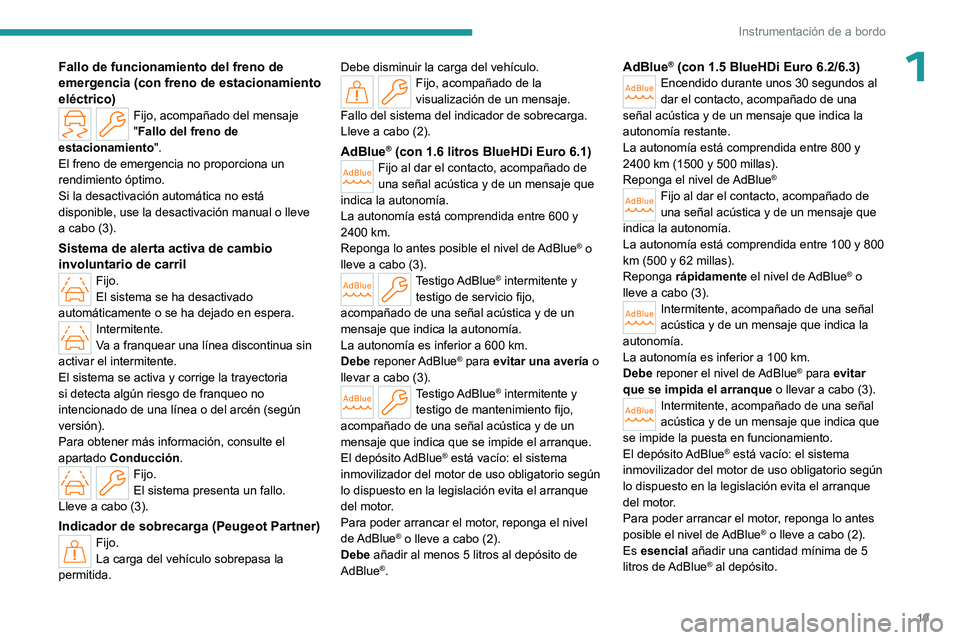

1Fallo de funcionamiento del freno de
emergencia (con freno de estacionamiento
eléctrico)
Fijo, acompañado del mensaje
"Fallo del freno de
estacionamiento".
El freno de emergencia no proporciona un
rendimiento óptimo.
Si la desactivación automática no está
disponible, use la desactivación manual o lleve
a cabo (3).
Sistema de alerta activa de cambio
involuntario de carril
Fijo.
El sistema se ha desactivado
automáticamente o se ha dejado en espera.
Intermitente.
Va a franquear una línea discontinua sin
activar el intermitente.
El sistema se activa y corrige la trayectoria
si detecta algún riesgo de franqueo no
intencionado de una línea o del arcén (según
versión).
Para obtener más información, consulte el
apartado Conducción .
Fijo.
El sistema presenta un fallo.
Lleve a cabo (3).
Indicador de sobrecarga (Peugeot Partner)Fijo.
La carga del vehículo sobrepasa la
permitida. Debe disminuir la carga del vehículo.
Fijo, acompañado de la
visualización de un mensaje.
Fallo del sistema del indicador de sobrecarga.
Lleve a cabo (2).
AdBlue® (con 1.6 litros BlueHDi Euro 6.1)Fijo al dar el contacto, acompañado de
una señal acústica y de un mensaje que
indica la autonomía.
La autonomía está comprendida entre 600 y
2400

km.
Reponga lo antes posible el nivel de

AdBlue® o
lleve a cabo (3).
Testigo AdBlue® intermitente y
testigo de servicio fijo,
acompañado de una señal acústica y de un
mensaje que indica la autonomía.
La autonomía es inferior a 600
km.
Debe reponer AdBlue
® para evitar una avería o
llevar a cabo (3).
Testigo AdBlue® intermitente y
testigo de mantenimiento fijo,
acompañado de una señal acústica y de un
mensaje que indica que se impide el arranque.
El depósito AdBlue
® está vacío: el sistema
inmovilizador del motor de uso obligatorio según
lo dispuesto en la legislación evita el arranque
del motor.
Para poder arrancar el motor, reponga el nivel
de AdBlue
® o lleve a cabo (2).
Debe añadir al menos 5 litros al depósito de
AdBlue
®.
AdBlue® (con 1.5 BlueHDi Euro 6.2/6.3)Encendido durante unos 30 segundos al
dar el contacto, acompañado de una
señal acústica y de un mensaje que indica la
autonomía restante.
La autonomía está comprendida entre 800 y
2400 km (1500 y 500 millas).
Reponga el nivel de AdBlue
®
Fijo al dar el contacto, acompañado de
una señal acústica y de un mensaje que
indica la autonomía.
La autonomía está comprendida entre 100 y 800
km (500 y 62 millas).
Reponga rápidamente el nivel de AdBlue
® o
lleve a cabo

(3).
Intermitente, acompañado de una señal
acústica y de un mensaje que indica la
autonomía.
La autonomía es inferior a 100
km.
Debe reponer el nivel de AdBlue
® para evitar
que se impida el arranque o llevar a cabo (3).
Intermitente, acompañado de una señal
acústica y de un mensaje que indica que
se impide la puesta en funcionamiento.
El depósito AdBlue
® está vacío: el sistema
inmovilizador del motor de uso obligatorio según
lo dispuesto en la legislación evita el arranque
del motor.
Para poder arrancar el motor, reponga lo antes
posible el nivel de AdBlue
® o lleve a cabo (2).
Es esencial añadir una cantidad mínima de 5
litros de AdBlue
® al depósito.

20
Instrumentación de a bordo

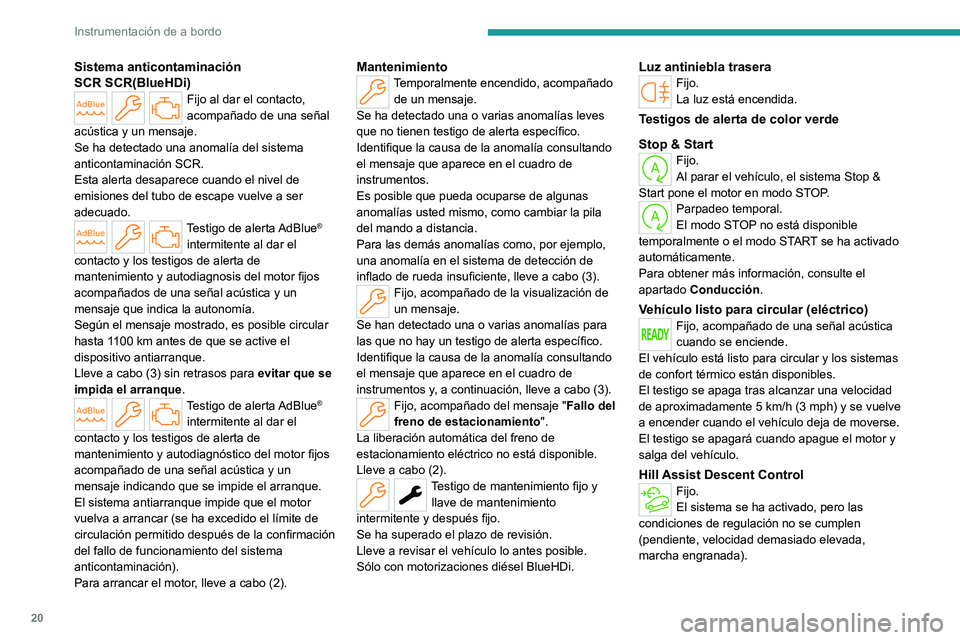

Sistema anticontaminación
SCR SCR(BlueHDi)
Fijo al dar el contacto,
acompañado de una señal
acústica y un mensaje.
Se ha detectado una anomalía del sistema
anticontaminación SCR.
Esta alerta desaparece cuando el nivel de
emisiones del tubo de escape vuelve a ser
adecuado.
Testigo de alerta AdBlue®
intermitente al dar el
contacto y los testigos de alerta de
mantenimiento y autodiagnosis del motor fijos
acompañados de una señal acústica y un
mensaje que indica la autonomía.
Según el mensaje mostrado, es posible circular
hasta 1100 km antes de que se active el
dispositivo antiarranque.
Lleve a cabo (3) sin retrasos para evitar que se
impida el arranque.
Testigo de alerta AdBlue®
intermitente al dar el
contacto y los testigos de alerta de
mantenimiento y autodiagnóstico del motor fijos
acompañado de una señal acústica y un
mensaje indicando que se impide el arranque.
El sistema antiarranque impide que el motor
vuelva a arrancar (se ha excedido el límite de
circulación permitido después de la confirmación
del fallo de funcionamiento del sistema
anticontaminación).
Para arrancar el motor, lleve a cabo (2).
MantenimientoTemporalmente encendido, acompañado de un mensaje.
Se ha detectado una o varias anomalías leves
que no tienen testigo de alerta específico.
Identifique la causa de la anomalía consultando
el mensaje que aparece en el cuadro de
instrumentos.
Es posible que pueda ocuparse de algunas
anomalías usted mismo, como cambiar la pila
del mando a distancia.
Para las demás anomalías como, por ejemplo,
una anomalía en el sistema de detección de
inflado de rueda insuficiente, lleve a cabo (3).
Fijo, acompañado de la visualización de
un mensaje.
Se han detectado una o varias anomalías para
las que no hay un testigo de alerta específico.
Identifique la causa de la anomalía consultando
el mensaje que aparece en el cuadro de
instrumentos y, a continuación, lleve a cabo (3).
Fijo, acompañado del mensaje " Fallo del
freno de estacionamiento".
La liberación automática del freno de
estacionamiento eléctrico no está disponible.
Lleve a cabo (2).
Testigo de mantenimiento fijo y llave de mantenimiento
intermitente y después fijo.
Se ha superado el plazo de revisión.
Lleve a revisar el vehículo lo antes posible.
Sólo con motorizaciones diésel BlueHDi.
Luz antiniebla traseraFijo.
La luz está encendida.
Testigos de alerta de color verde
Stop & Start
Fijo.
Al parar el vehículo, el sistema Stop &
Start pone el motor en modo STOP.
Parpadeo temporal.
El modo STOP no está disponible
temporalmente o el modo START se ha activado
automáticamente.
Para obtener más información, consulte el
apartado Conducción .
Vehículo listo para circular (eléctrico)Fijo, acompañado de una señal acústica
cuando se enciende.
El vehículo está listo para circular y los sistemas
de confort térmico están disponibles.
El testigo se apaga tras alcanzar una velocidad
de aproximadamente 5
km/h (3 mph) y se vuelve
a encender cuando el vehículo deja de moverse.
El testigo se apagará cuando apague el motor y
salga del vehículo.
Hill Assist Descent ControlFijo.
El sistema se ha activado, pero las
condiciones de regulación no se cumplen
(pendiente, velocidad demasiado elevada,
marcha engranada).

21
Instrumentación de a bordo

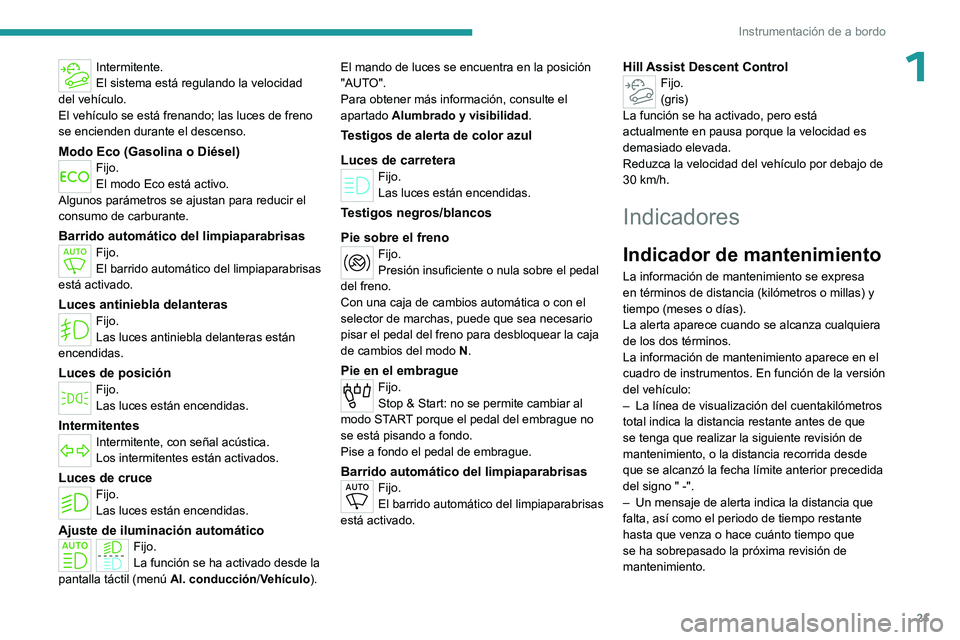

1Intermitente.
El sistema está regulando la velocidad
del vehículo.
El vehículo se está frenando; las luces de freno
se encienden durante el descenso.
Modo Eco (Gasolina o Diésel)Fijo.
El modo Eco está activo.
Algunos parámetros se ajustan para reducir el
consumo de carburante.
Barrido automático del limpiaparabrisasFijo.
El barrido automático del limpiaparabrisas
está activado.
Luces antiniebla delanterasFijo.
Las luces antiniebla delanteras están
encendidas.
Luces de posiciónFijo.
Las luces están encendidas.
Intermitentes
Intermitente, con señal acústica.
Los intermitentes están activados.
Luces de cruceFijo.
Las luces están encendidas.
Ajuste de iluminación automáticoFijo.
La función se ha activado desde la
pantalla táctil

(menú Al. conducción /Vehículo).El mando de luces se encuentra en la posición
"AUTO".
Para obtener más información, consulte el
apartado
Alumbrado y visibilidad .
Testigos de alerta de color azul
Luces de carretera
Fijo.
Las luces están encendidas.
Testigos negros/blancos
Pie sobre el freno
Fijo.
Presión insuficiente o nula sobre el pedal
del freno.
Con una caja de cambios automática o con el
selector de marchas, puede que sea necesario
pisar el pedal del freno para desbloquear la caja
de cambios del modo N.
Pie en el embragueFijo.
Stop & Start: no se permite cambiar al
modo START porque el pedal del embrague no
se está pisando a fondo.
Pise a fondo el pedal de embrague.
Barrido automático del limpiaparabrisasFijo.
El barrido automático del limpiaparabrisas
está activado.
Hill Assist Descent ControlFijo.
(gris)
La función se ha activado, pero está
actualmente en pausa porque la velocidad es
demasiado elevada.
Reduzca la velocidad del vehículo por debajo de
30

km/h.
Indicadores
Indicador de mantenimiento
La información de mantenimiento se expresa
en términos de distancia (kilómetros o millas) y
tiempo (meses o días).
La alerta aparece cuando se alcanza cualquiera
de los dos términos.
La información de mantenimiento aparece en el
cuadro de instrumentos. En función de la versión
del vehículo:
–

La línea de visualización del cuentakilómetros
total indica la distancia restante antes de que
se tenga que realizar la siguiente revisión de
mantenimiento, o la distancia recorrida desde
que se alcanzó la fecha límite anterior precedida
del signo " -".
–


Un mensaje de alerta indica la distancia que
falta, así como el periodo de tiempo restante
hasta que venza o hace cuánto tiempo que
se ha sobrepasado la próxima revisión de
mantenimiento.

22
Instrumentación de a bordo

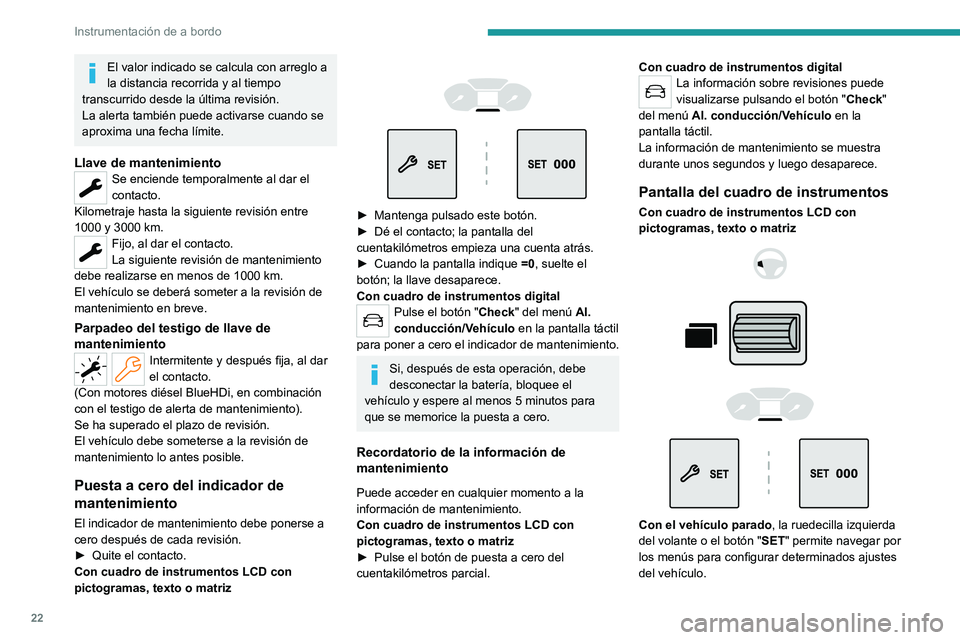

El valor indicado se calcula con arreglo a
la distancia recorrida y al tiempo
transcurrido desde la última revisión.
La alerta también puede activarse cuando se
aproxima una fecha límite.
Llave de mantenimientoSe enciende temporalmente al dar el
contacto.
Kilometraje hasta la siguiente revisión entre
1000 y 3000 km.
Fijo, al dar el contacto.
La siguiente revisión de mantenimiento
debe realizarse en menos de 1000 km.
El vehículo se deberá someter a la revisión de
mantenimiento en breve.
Parpadeo del testigo de llave de
mantenimiento
Intermitente y después fija, al dar
el contacto.
(Con motores diésel
BlueHDi, en combinación
con el testigo de alerta de mantenimiento).
Se ha superado el plazo de revisión.
El vehículo debe someterse a la revisión de
mantenimiento lo antes posible.
Puesta a cero del indicador de
mantenimiento
El indicador de mantenimiento debe ponerse a
cero después de cada revisión.
►

Quite el contacto.
Con cuadro de instrumentos LCD con
pictogramas, texto o matriz




► Mantenga pulsado este botón.
► Dé el contacto; la pantalla del
cuentakilómetros empieza una cuenta atrás.
►

Cuando la pantalla indique =0

, suelte el
botón; la llave desaparece.
Con cuadro de instrumentos digital
Pulse el botón "Check" del menú Al.
conducción/Vehículo en la pantalla táctil
para poner a cero el indicador de mantenimiento.
Si, después de esta operación, debe
desconectar la batería, bloquee el
vehículo y espere al menos 5 minutos para
que se memorice la puesta a cero.
Recordatorio de la información de
mantenimiento
Puede acceder en cualquier momento a la
información de mantenimiento.
Con cuadro de instrumentos LCD con
pictogramas, texto o matriz
►

Pulse el botón de puesta a cero del
cuentakilómetros parcial. Con cuadro de instrumentos digital
La información sobre revisiones puede
visualizarse pulsando el botón "
Check"
del menú Al. conducción/Vehículo en la
pantalla táctil.
La información de mantenimiento se muestra
durante unos segundos y luego desaparece.
Pantalla del cuadro de instrumentos
Con cuadro de instrumentos LCD con
pictogramas, texto o matriz








Con el vehículo parado , la ruedecilla izquierda
del volante o el botón " SET" permite navegar por
los menús para configurar determinados ajustes
del vehículo.
