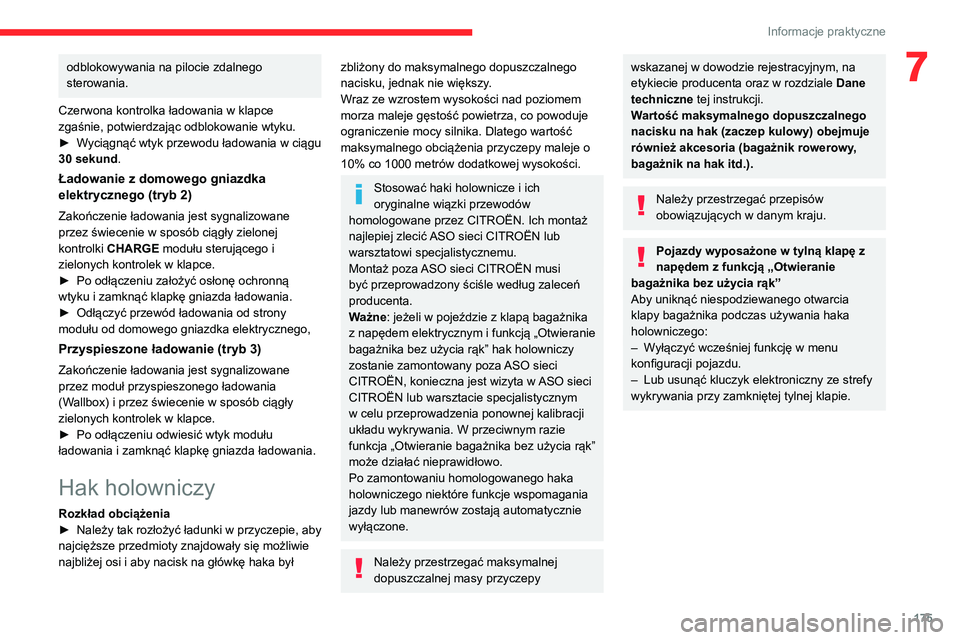

175
Informacje praktyczne
7odblokowywania na pilocie zdalnego
sterowania.
Czerwona kontrolka ładowania w klapce
zgaśnie, potwierdzając odblokowanie wtyku.
►

W
yciągnąć wtyk przewodu ładowania w ciągu
30
sekund.
Ładowanie z domowego gniazdka
elektrycznego (tryb 2)
Zakończenie ładowania jest sygnalizowane
przez świecenie w sposób ciągły zielonej
kontrolki CHARGE modułu sterującego i
zielonych kontrolek w klapce.
►
Po odłączeniu założyć osłonę ochronną
wtyku i zamknąć klapkę gniazda ładowania.
►


Odłączyć przewód ładowania od strony
modułu od domowego gniazdka elektrycznego,
Przyspieszone ładowanie (tryb 3)
Zakończenie ładowania jest sygnalizowane
przez moduł przyspieszonego ładowania
(Wallbox) i przez świecenie w sposób ciągły
zielonych kontrolek w klapce.
►

Po odłączeniu odwiesić wtyk modułu
ładowania i zamknąć klapkę gniazda ładowania.
Hak holowniczy
Rozkład obciążenia
► Należy tak rozłożyć ładunki w przyczepie, aby
najcięższe przedmioty znajdowały się możliwie
najbliżej osi i aby nacisk na główkę haka był
zbliżony do maksymalnego dopuszczalnego
nacisku, jednak nie większy.
Wraz ze wzrostem wysokości nad poziomem
morza maleje gęstość powietrza, co powoduje
ograniczenie mocy silnika. Dlatego wartość
maksymalnego obciążenia przyczepy maleje o
10% co 1000
metrów dodatkowej wysokości.
Stosować haki holownicze i ich
oryginalne wiązki przewodów
homologowane przez CITROËN. Ich montaż
najlepiej zlecić ASO sieci CITROËN lub
warsztatowi specjalistycznemu.
Montaż poza ASO sieci CITROËN musi
być przeprowadzony ściśle według zaleceń
producenta.
Ważne: jeżeli w pojeździe z klapą bagażnika
z napędem elektrycznym i funkcją „Otwieranie
bagażnika bez użycia rąk” hak holowniczy
zostanie zamontowany poza ASO sieci
CITROËN, konieczna jest wizyta w ASO sieci
CITROËN lub warsztacie specjalistycznym
w celu przeprowadzenia ponownej kalibracji
układu wykrywania. W przeciwnym razie
funkcja „Otwieranie bagażnika bez użycia rąk”
może działać nieprawidłowo.
Po zamontowaniu homologowanego haka
holowniczego niektóre funkcje wspomagania
jazdy lub manewrów zostają automatycznie
wyłączone.
Należy przestrzegać maksymalnej
dopuszczalnej masy przyczepy
wskazanej w dowodzie rejestracyjnym, na
etykiecie producenta oraz w rozdziale Dane
techniczne tej instrukcji.
Wartość maksymalnego dopuszczalnego
nacisku na hak (zaczep kulowy) obejmuje
również akcesoria (bagażnik rowerowy,
bagażnik na hak itd.).
Należy przestrzegać przepisów
obowiązujących w danym kraju.
Pojazdy wyposażone w tylną klapę z
napędem z funkcją „Otwieranie
bagażnika bez użycia rąk”
Aby uniknąć niespodziewanego otwarcia
klapy bagażnika podczas używania haka
holowniczego:
–

W

yłączyć wcześniej funkcję w menu
konfiguracji pojazdu.
–

Lub usunąć kluczyk elektroniczny ze strefy
wykrywania przy zamkniętej tylnej klapie.

176
Informacje praktyczne
Po użyciu
Na czas jazdy bez przyczepy lub
bagażnika należy zdemontować zaczep
kulowy i włożyć zaślepkę ochronną
we wspornik, aby nie zasłaniać tablicy
rejestracyjnej i jej oświetlenia.
Montaż zaczepu kulowego

► Wyjąć zaślepkę ochronną 2 ze wspornika 1
pod tylnym zderzakiem.
► Włożyć koniec zaczepu kulowego 5 we
wspornik 1 i popchnąć go w górę. Zaczep
zablokuje się automatycznie.

+DNKRORZQLF]\
\]
]DF]HSHPNXOR\
Z\P
GHPRQWRZDQ\P\
EH]
QDU]

G]L

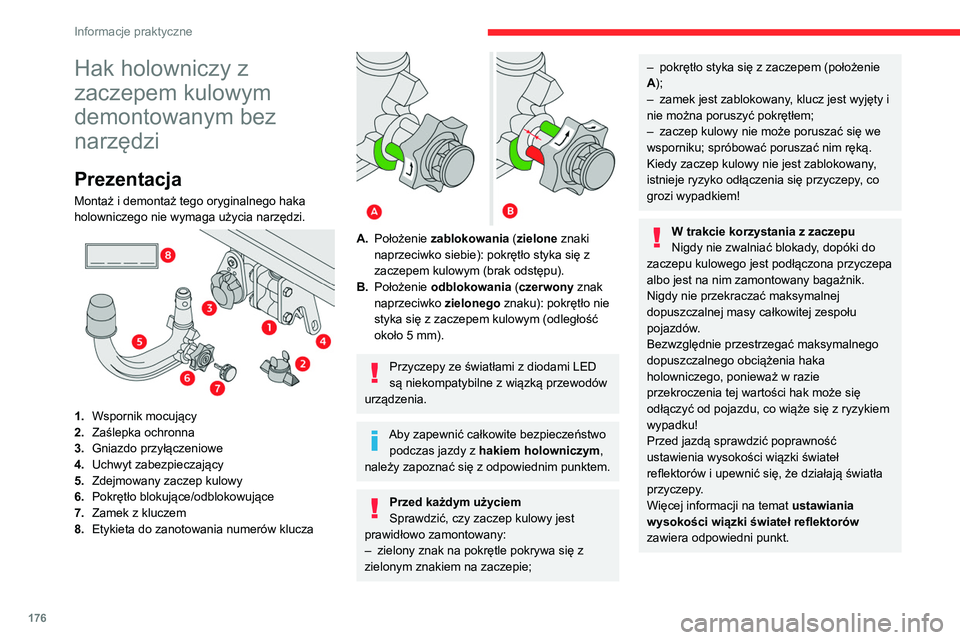

Prezentacja
Montaż i demontaż tego oryginalnego haka
holowniczego nie wymaga użycia narzędzi.


1. Wspornik mocujący
2. Zaślepka ochronna
3. Gniazdo przyłączeniowe
4. Uchwyt zabezpieczający
5. Zdejmowany zaczep kulowy
6. Pokrętło blokujące/odblokowujące
7. Zamek z kluczem
8. Etykieta do zanotowania numerów klucza


A.Położenie zablokowania (zielone znaki
naprzeciwko siebie): pokrętło styka się z
zaczepem kulowym (brak odstępu).
B. Położenie odblokowania (czerwony znak
naprzeciwko zielonego znaku): pokrętło nie
styka się z zaczepem kulowym (odległość
około 5
mm).
Przyczepy ze światłami z diodami LED
są niekompatybilne z wiązką przewodów
urządzenia.
Aby zapewnić całkowite bezpieczeństwo podczas jazdy z hakiem holowniczym ,
należy zapoznać się z odpowiednim punktem.
Przed każdym użyciem
Sprawdzić, czy zaczep kulowy jest
prawidłowo zamontowany:
–

zielony znak na pokrętle pokrywa się z
zielonym znakiem na zaczepie;
– pokrętło styka się z zaczepem (położenie
A );
–

zamek jest zablokowany
, klucz jest wyjęty i
nie można poruszyć pokrętłem;
–

zaczep kulowy nie może poruszać się we
wsporniku; spróbować poruszać nim ręką.
Kiedy zaczep kulowy nie jest zablokowany

,
istnieje ryzyko odłączenia się przyczepy, co
grozi wypadkiem!
W trakcie korzystania z zaczepu
Nigdy nie zwalniać blokady, dopóki do
zaczepu kulowego jest podłączona przyczepa
albo jest na nim zamontowany bagażnik.
Nigdy nie przekraczać maksymalnej
dopuszczalnej masy całkowitej zespołu
pojazdów.
Bezwzględnie przestrzegać maksymalnego
dopuszczalnego obciążenia haka
holowniczego, ponieważ w razie
przekroczenia tej wartości hak może się
odłączyć od pojazdu, co wiąże się z ryzykiem
wypadku!
Przed jazdą sprawdzić poprawność
ustawienia wysokości wiązki świateł
reflektorów i upewnić się, że działają światła
przyczepy.
Więcej informacji na temat ustawiania
wysokości wiązki świateł reflektorów
zawiera odpowiedni punkt.

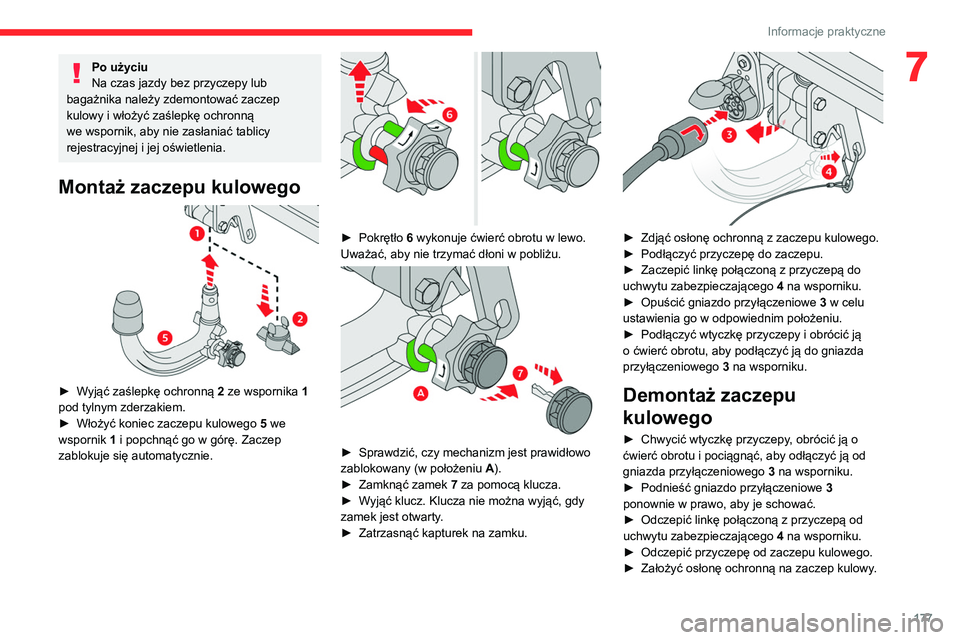

177
Informacje praktyczne
7Po użyciu
Na czas jazdy bez przyczepy lub
bagażnika należy zdemontować zaczep
kulowy i włożyć zaślepkę ochronną
we wspornik, aby nie zasłaniać tablicy
rejestracyjnej i jej oświetlenia.
Montaż zaczepu kulowego

► Wyjąć zaślepkę ochronną 2 ze wspornika 1
pod tylnym zderzakiem.
►

Włożyć koniec zaczepu kulowego 5

we
wspornik 1 i popchnąć go w górę. Zaczep
zablokuje się automatycznie.


► Pokrętło 6 wykonuje ćwierć obrotu w lewo.
Uważać, aby nie trzymać dłoni w pobliżu.


► Sprawdzić, czy mechanizm jest prawidłowo
zablokowany (w położeniu A
).
►

Zamknąć zamek
7 za pomocą klucza.
►

W
yjąć klucz. Klucza nie można wyjąć, gdy
zamek jest otwarty.
►

Zatrzasnąć kapturek na zamku.

► Zdjąć osłonę ochronną z zaczepu kulowego.
► Podłączyć przyczepę do zaczepu.
►

Zaczepić linkę połączoną z przyczepą do
uchwytu zabezpieczającego 4

na wsporniku.
►

Opuścić gniazdo przyłączeniowe 3

w celu
ustawienia go w odpowiednim położeniu.
►

Podłączyć wtyczkę przyczepy i obrócić ją
o ćwierć obrotu, aby podłączyć ją do gniazda
przyłączeniowego 3

na wsporniku.
Demontaż zaczepu
kulowego
► Chwycić wtyczkę przyczepy , obrócić ją o
ćwierć obrotu i pociągnąć, aby odłączyć ją od
gniazda przyłączeniowego 3 na wsporniku.
►

Podnieść gniazdo przyłączeniowe 3


ponownie w prawo, aby je schować.
►

Odczepić linkę połączoną z przyczepą od
uchwytu zabezpieczającego 4

na wsporniku.
►

Odczepić przyczepę od zaczepu kulowego.
►


Założyć osłonę ochronną na zaczep kulowy
.

178
Informacje praktyczne
Należy pamiętać o odpowiednio długiej pracy
silnika, aby zapewnić prawidłowe naładowanie
akumulatora.
Nie należy uruchamiać zbyt często (ani na
długo) silnika jedynie w celu naładowania
akumulatora.
Rozładowanie akumulatora uniemożliwia
rozruch silnika.
Więcej informacji o akumulatorze 12 V
zawiera odpowiedni punkt.
Tryb redukcji obciążenia
Przy określonym poziomie naładowania
akumulatora układ wyłącza niektóre nieużywane
funkcje.
W pojeździe znajdującym się w ruchu mogą
zostać czasowo wyłączone niektóre funkcje,
takie jak klimatyzacja i ogrzewanie tylnej szyby.
Ich ponowne włączenie odbywa się
automatycznie, o ile umożliwia to poziom
naładowania akumulatora.
Łańcuchy śniegowe
W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu, jak
również jego zachowanie podczas hamowania.
Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy

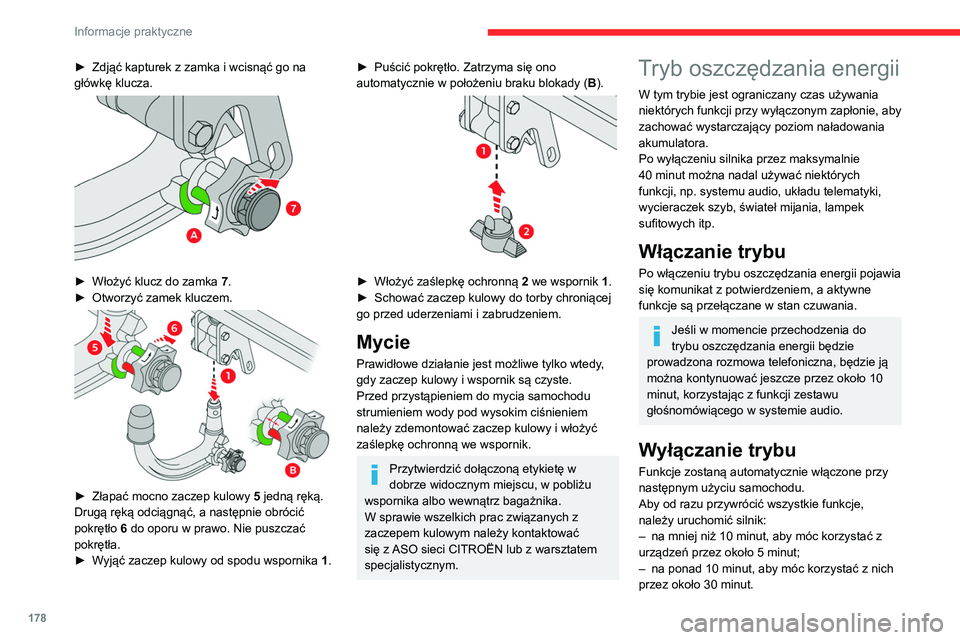

► Zdjąć kapturek z zamka i wcisnąć go na
główkę klucza.


► Włożyć klucz do zamka 7.
► Otworzyć zamek kluczem.

► Złapać mocno zaczep kulowy 5 jedną ręką.
Drugą ręką odciągnąć, a następnie obrócić
pokrętło 6 do oporu w prawo. Nie puszczać
pokrętła.
►

W
yjąć zaczep kulowy od spodu wspornika 1.
► Puścić pokrętło. Zatrzyma się ono
automatycznie w położeniu braku blokady ( B
).


► Włożyć zaślepkę ochronną 2 we wspornik 1.
► Schować zaczep kulowy do torby chroniącej
go przed uderzeniami i zabrudzeniem.
Mycie
Prawidłowe działanie jest możliwe tylko wtedy,
gdy zaczep kulowy i wspornik są czyste.
Przed przystąpieniem do mycia samochodu
strumieniem wody pod wysokim ciśnieniem
należy zdemontować zaczep kulowy i włożyć
zaślepkę ochronną we wspornik.
Przytwierdzić dołączoną etykietę w
dobrze widocznym miejscu, w pobliżu
wspornika albo wewnątrz bagażnika.
W sprawie wszelkich prac związanych z
zaczepem kulowym należy kontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Tryb oszczędzania energii
W tym trybie jest ograniczany czas używania
niektórych funkcji przy wyłączonym zapłonie, aby
zachować wystarczający poziom naładowania
akumulatora.
Po wyłączeniu silnika przez maksymalnie
40 minut można nadal używać niektórych
funkcji, np. systemu audio, układu telematyki,
wycieraczek szyb, świateł mijania, lampek
sufitowych itp.
Włączanie trybu
Po włączeniu trybu oszczędzania energii pojawia
się komunikat z potwierdzeniem, a aktywne
funkcje są przełączane w stan czuwania.
Jeśli w momencie przechodzenia do
trybu oszczędzania energii będzie
prowadzona rozmowa telefoniczna, będzie ją
można kontynuować jeszcze przez około 10
minut, korzystając z funkcji zestawu
głośnomówiącego w systemie audio.
Wyłączanie trybu
Funkcje zostaną automatycznie włączone przy
następnym użyciu samochodu.
Aby od razu przywrócić wszystkie funkcje,
należy uruchomić silnik:
–

na mniej niż 10
minut, aby móc korzystać z
urządzeń przez około 5
minut;
–

na ponad 10
minut, aby móc korzystać z nich
przez około 30
minut.

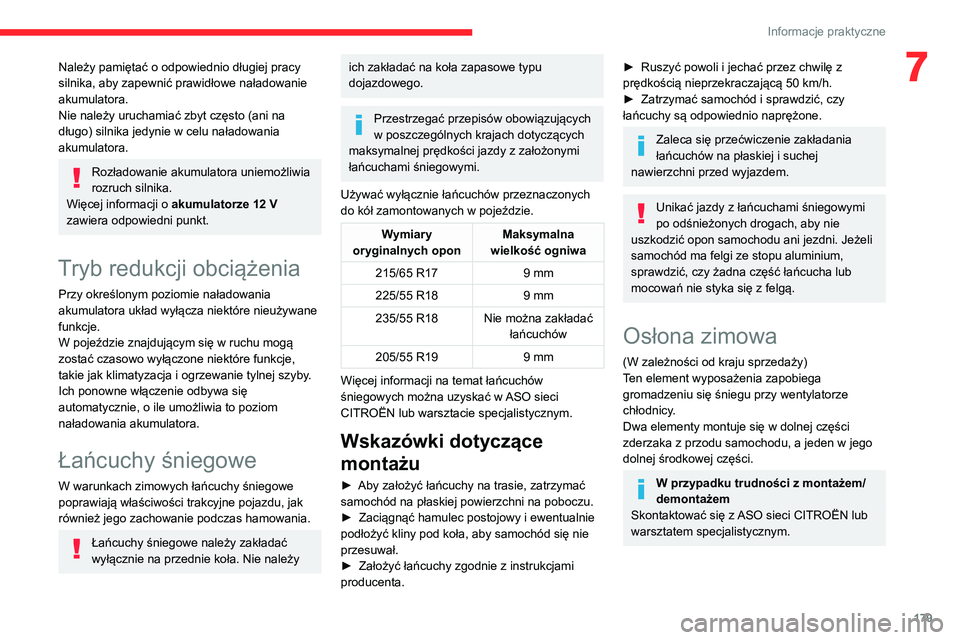

179
Informacje praktyczne
7Należy pamiętać o odpowiednio długiej pracy
silnika, aby zapewnić prawidłowe naładowanie
akumulatora.
Nie należy uruchamiać zbyt często (ani na
długo) silnika jedynie w celu naładowania
akumulatora.
Rozładowanie akumulatora uniemożliwia
rozruch silnika.
Więcej informacji o akumulatorze 12
V
zawiera odpowiedni punkt.
Tryb redukcji obciążenia
Przy określonym poziomie naładowania
akumulatora układ wyłącza niektóre nieużywane
funkcje.
W pojeździe znajdującym się w ruchu mogą
zostać czasowo wyłączone niektóre funkcje,
takie jak klimatyzacja i ogrzewanie tylnej szyby.
Ich ponowne włączenie odbywa się
automatycznie, o ile umożliwia to poziom
naładowania akumulatora.
Łańcuchy śniegowe
W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu, jak
również jego zachowanie podczas hamowania.
Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy
ich zakładać na koła zapasowe typu
dojazdowego.
Przestrzegać przepisów obowiązujących
w poszczególnych krajach dotyczących
maksymalnej prędkości jazdy z założonymi
łańcuchami śniegowymi.
Używać wyłącznie łańcuchów przeznaczonych
do kół zamontowanych w pojeździe.
Wymiary
oryginalnych opon Maksymalna
wielkość ogniwa
215/65 R17 9
mm
225/55 R18 9
mm
235/55 R18 Nie można zakładać łańcuchów
205/55 R19 9
mm
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w ASO sieci
CITROËN lub warsztacie specjalistycznym.
Wskazówki dotyczące
montażu
► Aby założyć łańcuchy na trasie, zatrzymać
samochód na płaskiej powierzchni na poboczu.
►

Zaciągnąć hamulec postojowy i ewentualnie
podłożyć kliny pod koła, aby samochód się nie
przesuwał.
►


Założyć łańcuchy zgodnie z instrukcjami
producenta.
► Ruszyć powoli i jechać przez chwilę z
prędkością nieprzekraczającą 50 km/h.
►

Zatrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.
Zaleca się przećwiczenie zakładania
łańcuchów na płaskiej i suchej
nawierzchni przed wyjazdem.
Unikać jazdy z łańcuchami śniegowymi
po odśnieżonych drogach, aby nie
uszkodzić opon samochodu ani jezdni. Jeżeli
samochód ma felgi ze stopu aluminium,
sprawdzić, czy żadna część łańcucha lub
mocowań nie styka się z felgą.
Osłona zimowa
(W zależności od kraju sprzedaży)
Ten element wyposażenia zapobiega
gromadzeniu się śniegu przy wentylatorze
chłodnicy.
Dwa elementy montuje się w dolnej części
zderzaka z przodu samochodu, a jeden w jego
dolnej środkowej części.
W przypadku trudności z montażem/
demontażem
Skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.

180
Informacje praktyczne
Najcięższe elementy ładunku umieścić jak
najbliżej dachu.
Dobrze przymocować ładunek.
Samochód należy prowadzić płynnie z
uwagi na zwiększoną wrażliwość na boczne
podmuchy wiatru (stabilność pojazdu może
ulec pogorszeniu).
Regularnie sprawdzać stabilność i mocowanie
relingów dachowych (przynajmniej przed
każdą podróżą).
Relingi dachowe należy zdjąć natychmiast po
zakończeniu podróży.
Montaż bezpośrednio na
dachu


Wystarczy zamocować relingi do czterech
punktów mocowania w ramie dachu. Punkty
te są zakryte przez drzwi pojazdu, gdy są one
zamknięte.

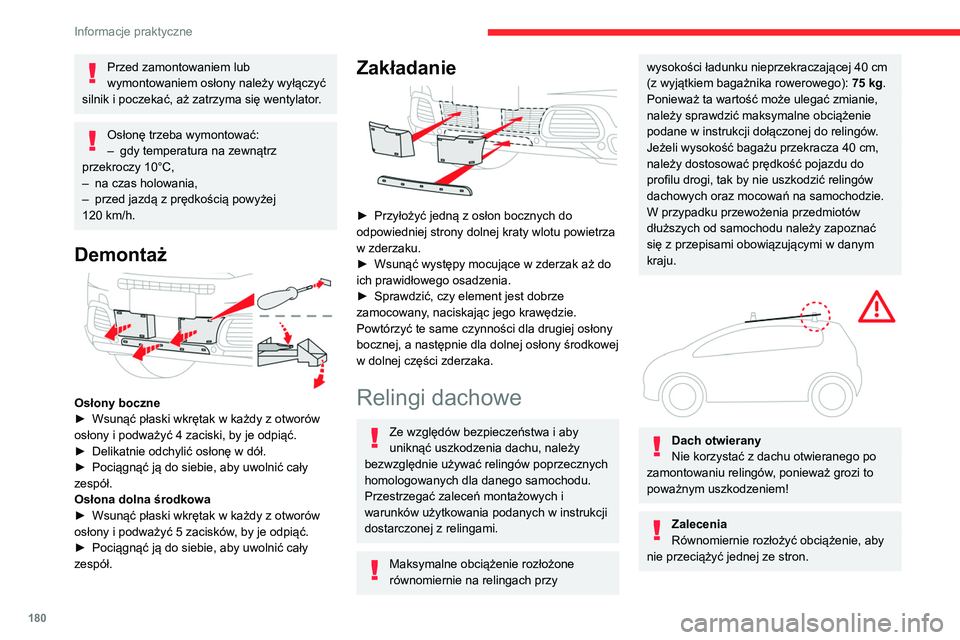

Przed zamontowaniem lub
wymontowaniem osłony należy wyłączyć
silnik i poczekać, aż zatrzyma się wentylator.
Osłonę trzeba wymontować:
– gdy temperatura na zewnątrz
przekroczy 10°C,
–

na czas holowania,
–


przed jazdą z prędkością powyżej
120


km/h.
Demontaż

Osłony boczne
► Wsunąć płaski wkrętak w każdy z otworów
osłony i podważyć 4 zaciski, by je odpiąć.
►

Delikatnie odchylić osłonę w dół.
►


Pociągnąć ją do siebie, aby uwolnić cały
zespół.
Osłona dolna środkowa
►


Wsunąć płaski wkrętak w każdy z otworów
osłony i podważyć 5 zacisków

, by je odpiąć.
►

Pociągnąć ją do siebie, aby uwolnić cały
zespół.
Zakładanie

► Przyłożyć jedną z osłon bocznych do
odpowiedniej strony dolnej kraty wlotu powietrza
w zderzaku.
►

Wsunąć występy mocujące w zderzak aż do
ich prawidłowego osadzenia.
►


Sprawdzić, czy element jest dobrze
zamocowany

, naciskając jego krawędzie.
Powtórzyć te same czynności dla drugiej osłony
bocznej, a następnie dla dolnej osłony środkowej
w dolnej części zderzaka.
Relingi dachowe
Ze względów bezpieczeństwa i aby
uniknąć uszkodzenia dachu, należy
bezwzględnie używać relingów poprzecznych
homologowanych dla danego samochodu.
Przestrzegać zaleceń montażowych i
warunków użytkowania podanych w instrukcji
dostarczonej z relingami.
Maksymalne obciążenie rozłożone
równomiernie na relingach przy
wysokości ładunku nieprzekraczającej 40 cm
(z wyjątkiem bagażnika rowerowego): 75
kg.
Ponieważ ta wartość może ulegać zmianie,
należy sprawdzić maksymalne obciążenie
podane w instrukcji dołączonej do relingów.
Jeżeli wysokość bagażu przekracza 40 cm,
należy dostosować prędkość pojazdu do
profilu drogi, tak by nie uszkodzić relingów
dachowych oraz mocowań na samochodzie.
W przypadku przewożenia przedmiotów
dłuższych od samochodu należy zapoznać
się z przepisami obowiązującymi w danym
kraju.


Dach otwierany
Nie korzystać z dachu otwieranego po
zamontowaniu relingów, ponieważ grozi to
poważnym uszkodzeniem!
Zalecenia
Równomiernie rozłożyć obciążenie, aby
nie przeciążyć jednej ze stron.

181
Informacje praktyczne
7Najcięższe elementy ładunku umieścić jak
najbliżej dachu.
Dobrze przymocować ładunek.
Samochód należy prowadzić płynnie z
uwagi na zwiększoną wrażliwość na boczne
podmuchy wiatru (stabilność pojazdu może
ulec pogorszeniu).
Regularnie sprawdzać stabilność i mocowanie
relingów dachowych (przynajmniej przed
każdą podróżą).
Relingi dachowe należy zdjąć natychmiast po
zakończeniu podróży.
Montaż bezpośrednio na
dachu


Wystarczy zamocować relingi do czterech
punktów mocowania w ramie dachu. Punkty
te są zakryte przez drzwi pojazdu, gdy są one
zamknięte.
Mocowania relingów dachowych mają śruby,
które należy włożyć w otwór każdego z punktów
mocowania.
Zamontowanie na relingach

Relingi poprzeczne należy przymocować
na poziomie znaków wygrawerowanych na
relingach podłużnych.
Pokrywa komory silnika
Stop i Start
Przed każdą interwencją pod pokrywą
komory silnika wyłączyć zapłon, aby uniknąć
ryzyka obrażeń związanego z automatycznym
włączeniem trybu START.
Pojazdy hybrydowe typu plug-in
Przed przystąpieniem do jakichkolwiek
prac w komorze silnika należy bezwzględnie
wyłączyć zapłon i upewnić się, że zgasła
kontrolka READY w zestawie wskaźników, a
następnie odczekać 4 minuty. W przeciwnym
razie może dojść do poważnych obrażeń!
Położenie wewnętrznej dźwigni
zapobiega otwarciu pokrywy komory
silnika, gdy przednie lewe drzwi są
zamknięte.
Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania i podpórką pokrywy komory silnika
(niebezpieczeństwo poparzenia),
wykorzystując strefę chronioną.
Gdy pokrywa jest otwarta, należy uważać,
aby nie potrącić dźwigni otwierania.
Nie otwierać pokrywy w przypadku silnego
wiatru.
Chłodzenie silnika po jego wyłączeniu
Wentylator może włączyć się po
wyłączeniu silnika.
Uważać na przedmioty i części ubrania,
które mogą zostać pochwycone przez
łopatki wentylatora!

182
Informacje praktyczne
Kontrola poziomów
Należy kontrolować wszystkie poniższe poziomy
płynów według planu przeglądów producenta:
Jeżeli to konieczne, uzupełniać poziom, o ile nie
ma przeciwwskazań.
W przypadku znacznego spadku poziomu płynu
należy skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym w celu
skontrolowania danego układu.
Płyny muszą spełniać wymogi
producenta i odpowiadać specyfikacjom
silnika.
W trakcie wykonywania czynności pod
pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń), a
wentylator układu chłodzenia może się
włączyć w każdej chwili (nawet przy
wyłączonym zapłonie).
Zużyte oleje i płyny
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla zdrowia
i bardzo korozyjna.

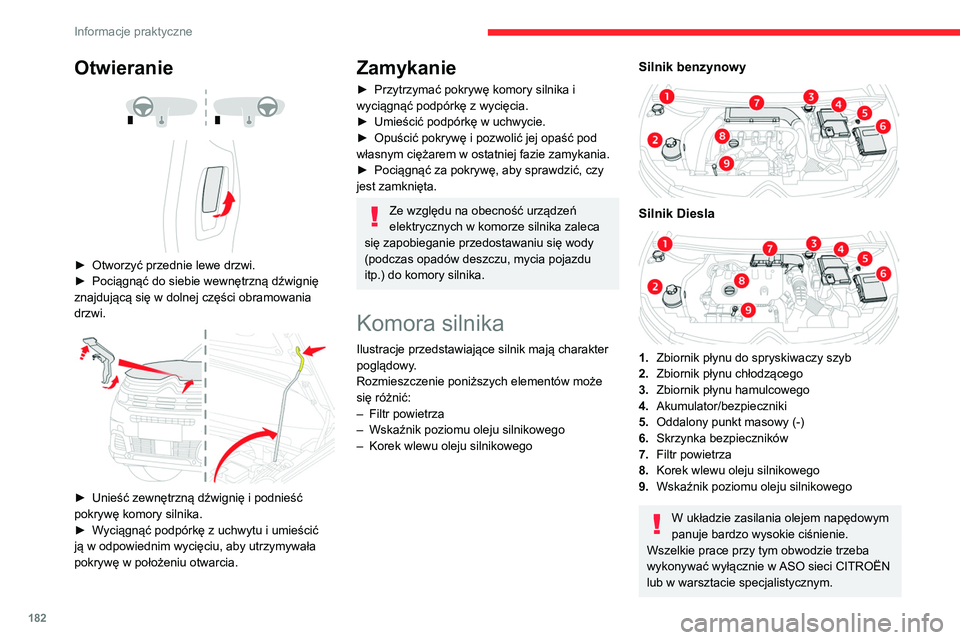

Otwieranie



► Otworzyć przednie lewe drzwi.
► Pociągnąć do siebie wewnętrzną dźwignię
znajdującą się w dolnej części obramowania
drzwi.


► Unieść zewnętrzną dźwignię i podnieść
pokrywę komory silnika.
►

W
yciągnąć podpórkę z uchwytu i umieścić
ją w odpowiednim wycięciu, aby utrzymywała
pokrywę w położeniu otwarcia.
Zamykanie
► Przytrzymać pokrywę komory silnika i
wyciągnąć podpórkę z wycięcia.
►

Umieścić podpórkę w uchwycie.
►


Opuścić pokrywę i pozwolić jej opaść pod
własnym ciężarem w ostatniej fazie zamykania.
►


Pociągnąć za pokrywę, aby sprawdzić, czy
jest zamknięta.
Ze względu na obecność urządzeń
elektrycznych w komorze silnika zaleca
się zapobieganie przedostawaniu się wody
(podczas opadów deszczu, mycia pojazdu
itp.) do komory silnika.
Komora silnika
Ilustracje przedstawiające silnik mają charakter
poglądowy.
Rozmieszczenie poniższych elementów może
się różnić:
–

Filtr powietrza
–


Wskaźnik poziomu oleju silnikowego
–


Korek wlewu oleju silnikowego
Silnik benzynowy

Silnik Diesla

1. Zbiornik płynu do spryskiwaczy szyb
2. Zbiornik płynu chłodzącego
3. Zbiornik płynu hamulcowego
4. Akumulator/bezpieczniki
5. Oddalony punkt masowy (-)
6. Skrzynka bezpieczników
7. Filtr powietrza
8. Korek wlewu oleju silnikowego
9. Wskaźnik poziomu oleju silnikowego
W układzie zasilania olejem napędowym
panuje bardzo wysokie ciśnienie.
Wszelkie prace przy tym obwodzie trzeba
wykonywać wyłącznie w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
