2022 CITROEN C5 AIRCROSS Instrukcja obsługi (in Polish)

207
W razie awarii
8Nr bezpiecznikaPrąd znamionowy
(A) Funkcje
F31 10Zapalniczka / przednie gniazdo akcesoriów 12
V.
F34 5Ładowarka bezprzewodowa do smartfona

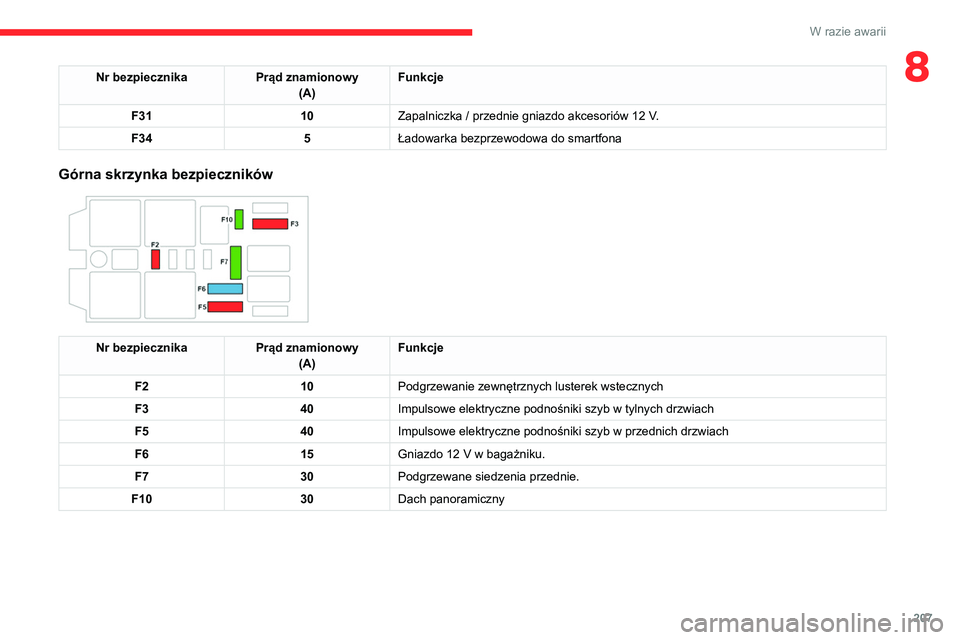

Górna skrzynka bezpieczników

Nr bezpiecznika Prąd znamionowy
(A) Funkcje
F2 10Podgrzewanie zewnętrznych lusterek wstecznych
F3 40Impulsowe elektryczne podnośniki szyb w tylnych drzwiach
F5 40Impulsowe elektryczne podnośniki szyb w przednich drzwiach
F6 15Gniazdo 12
V w bagażniku.
F7 30Podgrzewane siedzenia przednie.
F10 30Dach panoramiczny

208
W razie awarii

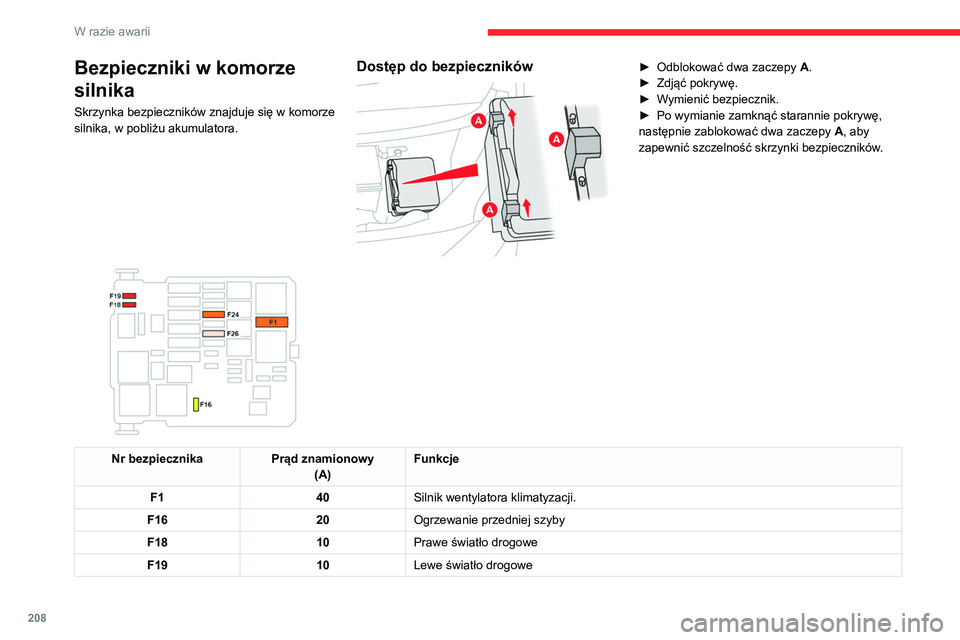

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w komorze
silnika, w pobliżu akumulatora.
Dostęp do bezpieczników

► Odblokować dwa zaczepy A .
► Zdjąć pokrywę.
►

W
ymienić bezpiecznik.
►

Po wymianie zamknąć starannie pokrywę,
następnie zablokować dwa zaczepy A

, aby
zapewnić szczelność skrzynki bezpieczników.


Nr bezpiecznika Prąd znamionowy
(A) Funkcje
F1 40Silnik wentylatora klimatyzacji.
F16 20Ogrzewanie przedniej szyby
F18 10Prawe światło drogowe
F19 10Lewe światło drogowe

209
W razie awarii
8Nr bezpiecznikaPrąd znamionowy
(A) Funkcje
F24 40Zasilanie przyczepy.
F26 25Przednie światła przeciwmgłowe
Akumulator 12 V
Sposób postępowania w przypadku
uruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
Kwasowo-ołowiowe akumulatory
rozruchowe
Te akumulatory zawierają szkodliwe
substancje: kwas siarkowy i ołów.
Należy je utylizować zgodnie z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem z
odpadkami domowymi.
Zużyte baterie i akumulatory samochodowe
należy przekazać do punktu odbioru takich
odpadów.
Przed przystąpieniem do pracy przy
akumulatorze należy zabezpieczyć oczy i
twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w miejscu z dobrą wentylacją i z
dala od otwartego ognia lub źródeł iskier, aby
uniknąć ryzyka wybuchu lub pożaru.
Po zakończeniu pracy należy umyć ręce.
Dostęp do akumulatora
Akumulator znajduje się pod pokrywą komory
silnika.


Aby uzyskać dostęp do zacisku (+):
► Odblokować pokrywę komory silnika,
pociągając za dźwignię wewnątrz pojazdu,
a następnie zwalniając zewnętrzny zaczep
zabezpieczający;
►

Podnieść pokrywę komory silnika.
(+)

Zacisk dodatni.
Ma on klemę szybkiego zdejmowania.
(-) Zacisk ujemny.
Ponieważ zacisk ujemny akumulatora nie jest
dostępny, w pobliżu akumulatora znajduje się
przeniesiony punkt masowy.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych albo urządzenia rozruchowego.
Nigdy nie wykonywać rozruchu poprzez
podłączenie prostownika.
Nie używać urządzenia rozruchowego o
napięciu 24
V lub wyższym.
Przed podłączeniem akumulatora
pomocniczego sprawdzić, czy jego napięcie
znamionowe wynosi 12
V, a pojemność
znamionowa odpowiada pojemności
rozładowanego akumulatora.
Samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (system audio, wycieraczki,
światła itd.).

210
W razie awarii

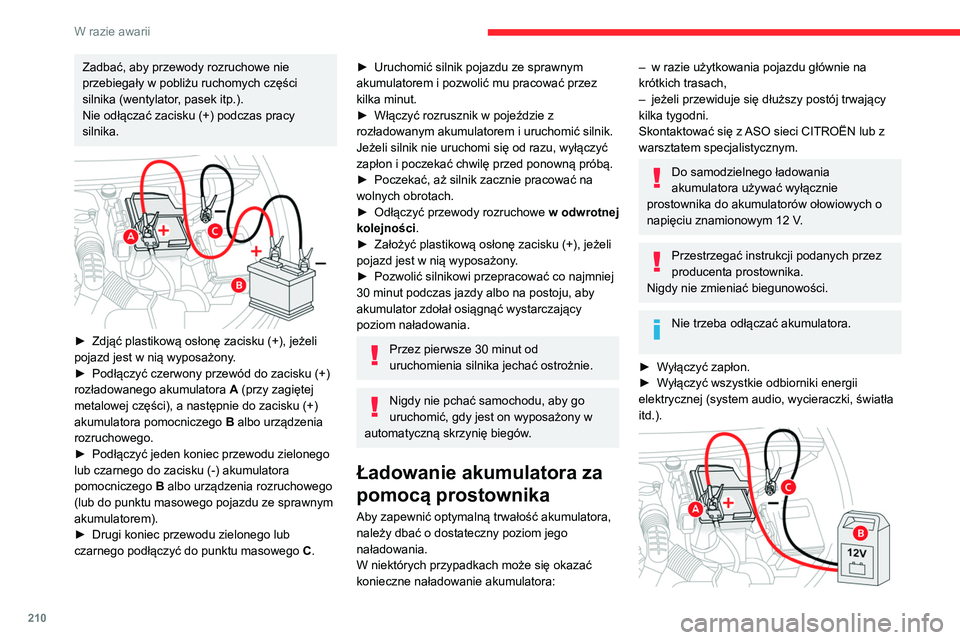

Zadbać, aby przewody rozruchowe nie
przebiegały w pobliżu ruchomych części
silnika (wentylator, pasek itp.).
Nie odłączać zacisku (+) podczas pracy
silnika.


► Zdjąć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony .
►

Podłączyć czerwony przewód do zacisku (+)
rozładowanego akumulatora A

(przy zagiętej
metalowej części), a następnie do zacisku (+)
akumulatora pomocniczego B albo urządzenia
rozruchowego.
►

Podłączyć jeden koniec przewodu zielonego
lub czarnego do zacisku (-) akumulatora
pomocniczego B

albo urządzenia rozruchowego
(lub do punktu masowego pojazdu ze sprawnym
akumulatorem).
►

Drugi koniec przewodu zielonego lub
czarnego podłączyć do punktu masowego C

.
► Uruchomić silnik pojazdu ze sprawnym
akumulatorem i pozwolić mu pracować przez
kilka minut.
►

Włączyć rozrusznik w pojeździe z
rozładowanym akumulatorem i uruchomić silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
zapłon i poczekać chwilę przed ponowną próbą.
►


Poczekać, aż silnik zacznie pracować na
wolnych obrotach.
►


Odłączyć przewody rozruchowe w odwrotnej
kolejności

.
►

Założyć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony

.
►

Pozwolić silnikowi przepracować co najmniej
30

minut podczas jazdy albo na postoju, aby
akumulator zdołał osiągnąć wystarczający
poziom naładowania.
Przez pierwsze 30 minut od
uruchomienia silnika jechać ostrożnie.
Nigdy nie pchać samochodu, aby go
uruchomić, gdy jest on wyposażony w
automatyczną skrzynię biegów.
Ładowanie akumulatora za
pomocą prostownika
Aby zapewnić optymalną trwałość akumulatora,
należy dbać o dostateczny poziom jego
naładowania.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
– w razie użytkowania pojazdu głównie na
krótkich trasach,
–

jeżeli przewiduje się dłuższy postój trwający
kilka tygodni.
Skontaktować się z

ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Do samodzielnego ładowania
akumulatora używać wyłącznie
prostownika do akumulatorów ołowiowych o
napięciu znamionowym 12
V.
Przestrzegać instrukcji podanych przez
producenta prostownika.
Nigdy nie zmieniać biegunowości.
Nie trzeba odłączać akumulatora.
►

W

yłączyć zapłon.
►

W

yłączyć wszystkie odbiorniki energii
elektrycznej (system audio, wycieraczki, światła
itd.).

2 11
W razie awarii
8► Wyłączyć prostownik B przed podłączeniem
przewodów do akumulatora, aby nie doszło do
iskrzenia.
►

Sprawdzić, czy przewody prostownika nie są
uszkodzone.
►


Zdjąć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony

.
►

Podłączyć przewody prostownika B

w
następujący sposób: •

czerwony przewód dodatni (+) do zacisku (+)
akumulatora A

,
•

czarny przewód ujemny (-) do punktu
masowego C

pojazdu.
►

Po zakończeniu ładowania najpierw wyłączyć
prostownik B

, a potem odłączyć przewody od
akumulatora A.
Obecność tej etykiety wskazuje, że
należy używać wyłącznie prostownika
12

V. Użycie innego urządzenia grozi
nieodwracalnym uszkodzeniem osprzętu
elektrycznego połączonego z układem Stop i
Start.
24V
12V
Nigdy nie próbować ładować
zamarzniętego akumulatora – ryzyko
wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci CITROËN lub w
warsztacie specjalistycznym, gdzie mechanik
sprawdzi, czy wewnętrzne elementy nie są
uszkodzone i czy obudowa nie jest pęknięta,
co mogłoby spowodować ryzyko wycieku
toksycznego i korozyjnego kwasu.

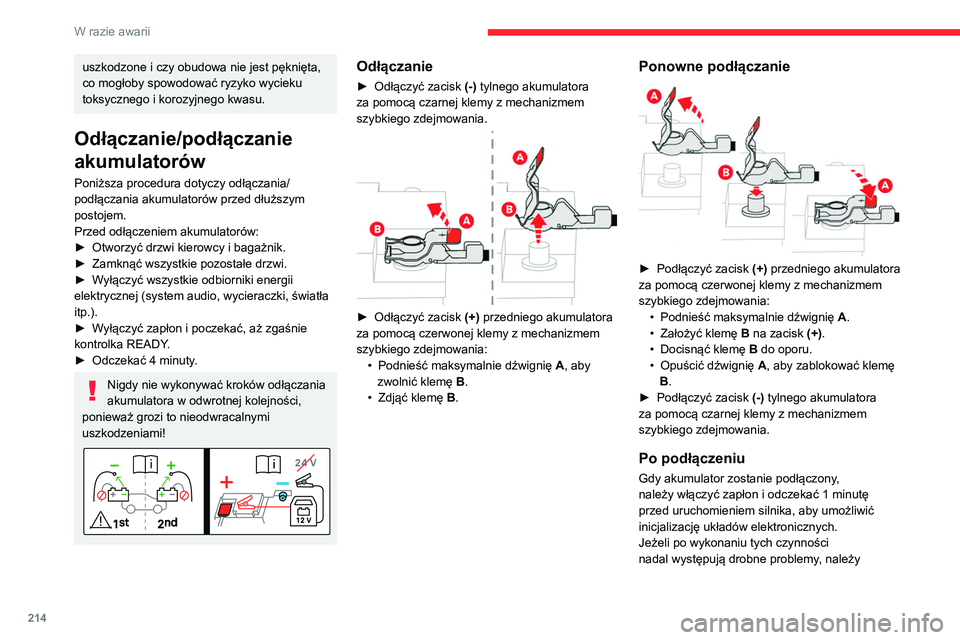

Odłączanie akumulatora
Aby zachować poziom naładowania akumulatora
wystarczający do rozruchu silnika, zaleca się
odłączenie akumulatora w przypadku bardzo
długiego postoju.
Przed odłączeniem akumulatora:
►

Zamknąć wszystkie elementy (drzwi,
bagażnik, szyby

, dach).
►

W
yłączyć wszystkie odbiorniki energii
elektrycznej (radio, wycieraczki szyb, światła
itp.).
►

W
yłączyć zapłon i odczekać 4 minuty.
Po uzyskaniu dostępu do akumulatora wystarczy
odłączyć przewód od zacisku (+).
Klema z mechanizmem szybkiego
zdejmowania
Odłączanie zacisku (+)

► Unieść plastikową osłonę zacisku (+) (w
zależności od wyposażenia).
►

Podnieść maksymalnie dźwignię A

, aby
zwolnić klemę B.
►

Zdjąć klemę
B.
Podłączanie zacisku (+)

212
W razie awarii
► Podnieść maksymalnie dźwignię A .
► Założyć klemę B na zacisk (+).
►

Docisnąć klemę B

do oporu.
►

Opuścić dźwignię A

, aby zablokować klemę
B.
►

Opuścić plastikową osłonę zacisku (+)

(w
zależności od wyposażenia).
Nie naciskać dźwigni na siłę, ponieważ
jej zablokowanie nie jest możliwe, kiedy
klema jest nieprawidłowo ustawiona. W takiej
sytuacji trzeba powtórzyć procedurę.
Po podłączeniu
Gdy akumulator zostanie podłączony,
należy włączyć zapłon i odczekać 1 minutę
przed uruchomieniem silnika, aby umożliwić
inicjalizację układów elektronicznych.
Jeżeli po wykonaniu tych czynności
nadal występują drobne problemy, należy
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Ważne jest zresetowanie niektórych urządzeń,
co opisano w odpowiednim punkcie:
–

kluczyka z pilotem zdalnego sterowania albo
kluczyka elektronicznego (w zależności od
wersji),
–


zasłony przyciemniającej dachu i zasłony
przyciemniającej ze sterowaniem elektrycznym,
–


elektrycznych podnośników szyb,
–


pamięci daty i godziny
,
–

pamięci stacji radiowych.
Podczas jazdy po pierwszym rozruchu
silnika funkcja Stop i Start może nie
działać.
W tym przypadku funkcja będzie dostępna
dopiero po nieprzerwanym postoju, którego
czas trwania zależy od temperatury otoczenia
i stanu naładowania akumulatora (do około 8
godzin).
Akumulator zasilania akcesoriów (pojazd
hybrydowy typu plug-in)
Hybrydowy układ napędowy typu plug-in zawiera
dwa akumulatory zasilania akcesoriów: jeden z
przodu pojazdu, a drugi z tyłu.
Akumulatory zawierają szkodliwe
substancje: kwas siarkowy i ołów.
Należy je utylizować zgodnie z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem z
odpadkami domowymi.
Zużyte baterie i akumulatory samochodowe
należy przekazać do punktu odbioru takich
odpadów.
Przed przystąpieniem do pracy przy
akumulatorach należy zabezpieczyć oczy
i twarz.
Wszelkie prace przy akumulatorach należy
wykonywać w miejscu z dobrą wentylacją i z
dala od otwartego ognia lub źródeł iskier, aby
uniknąć ryzyka wybuchu lub pożaru.
Po zakończeniu pracy należy umyć ręce.
W sprawie wymiany akumulatorów
skontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
Nie uruchamiać innego pojazdu ani nie
doładowywać go, używając
akumulatorów pojazdu.
Dostęp do akumulatorów
Przód
Akumulator przedni znajduje się pod pokrywą
komory silnika.


Aby uzyskać dostęp do zacisku (+):
► Otworzyć pokrywę komory silnika za pomocą
wewnętrznej dźwigni, a następnie z zewnątrz.
►

Podnieść pokrywę komory silnika.
(+)

: zacisk dodatni z mechanizmem szybkiego
zdejmowania
(-): zacisk ujemny

213
W razie awarii
8Ponieważ zacisk ujemny akumulatora nie jest
dostępny, w pobliżu akumulatora znajduje się
przeniesiony punkt masowy.

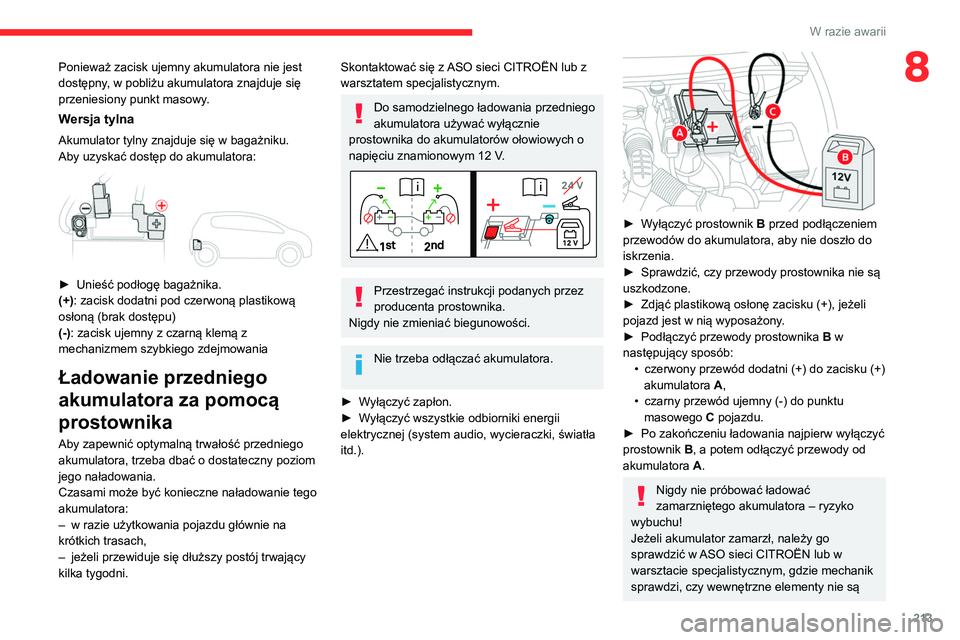

Wersja tylna
Akumulator tylny znajduje się w bagażniku.
Aby uzyskać dostęp do akumulatora:


► Unieść podłogę bagażnika.
(+) : zacisk dodatni pod czerwoną plastikową
osłoną (brak dostępu)
(-): zacisk ujemny z czarną klemą z
mechanizmem szybkiego zdejmowania
Ładowanie przedniego
akumulatora za pomocą
prostownika
Aby zapewnić optymalną trwałość przedniego
akumulatora, trzeba dbać o dostateczny poziom
jego naładowania.
Czasami może być konieczne naładowanie tego
akumulatora:
–

w razie użytkowania pojazdu głównie na
krótkich trasach,
–


jeżeli przewiduje się dłuższy postój trwający
kilka tygodni.
Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Do samodzielnego ładowania przedniego
akumulatora używać wyłącznie
prostownika do akumulatorów ołowiowych o
napięciu znamionowym 12
V.
Przestrzegać instrukcji podanych przez
producenta prostownika.
Nigdy nie zmieniać biegunowości.
Nie trzeba odłączać akumulatora.
►

W

yłączyć zapłon.
►

W

yłączyć wszystkie odbiorniki energii
elektrycznej (system audio, wycieraczki, światła
itd.).


► Wyłączyć prostownik B przed podłączeniem
przewodów do akumulatora, aby nie doszło do
iskrzenia.
►

Sprawdzić, czy przewody prostownika nie są
uszkodzone.
►


Zdjąć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony

.
►

Podłączyć przewody prostownika B

w
następujący sposób: •

czerwony przewód dodatni (+) do zacisku (+)
akumulatora A

,
•

czarny przewód ujemny (-) do punktu
masowego C

pojazdu.
►

Po zakończeniu ładowania najpierw wyłączyć
prostownik B

, a potem odłączyć przewody od
akumulatora A.
Nigdy nie próbować ładować
zamarzniętego akumulatora – ryzyko
wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci CITROËN lub w
warsztacie specjalistycznym, gdzie mechanik
sprawdzi, czy wewnętrzne elementy nie są

214
W razie awarii
uszkodzone i czy obudowa nie jest pęknięta,
co mogłoby spowodować ryzyko wycieku
toksycznego i korozyjnego kwasu.
Odłączanie/podłączanie
akumulatorów
Poniższa procedura dotyczy odłączania/
podłączania akumulatorów przed dłuższym
postojem.
Przed odłączeniem akumulatorów:
►
Otworzyć drzwi kierowcy i bagażnik.
►


Zamknąć wszystkie pozostałe drzwi.
►


W
yłączyć wszystkie odbiorniki energii
elektrycznej (system audio, wycieraczki, światła
itp.).
►

W
yłączyć zapłon i poczekać, aż zgaśnie
kontrolka READY.
►

Odczekać 4
minuty.
Nigdy nie wykonywać kroków odłączania
akumulatora w odwrotnej kolejności,
ponieważ grozi to nieodwracalnymi
uszkodzeniami!
Odłączanie
► Odłączyć zacisk (-) tylnego akumulatora
za pomocą czarnej klemy z mechanizmem
szybkiego zdejmowania.


► Odłączyć zacisk (+) przedniego akumulatora
za pomocą czerwonej klemy z mechanizmem
szybkiego zdejmowania: •

Podnieść maksymalnie dźwignię A

, aby
zwolnić klemę B.
•

Zdjąć klemę
B.
Ponowne podłączanie

► Podłączyć zacisk (+) przedniego akumulatora
za pomocą czerwonej klemy z mechanizmem
szybkiego zdejmowania: •

Podnieść maksymalnie dźwignię A

.
•

Założyć klemę
B na zacisk (+).
•

Docisnąć klemę B

do oporu.
•

Opuścić dźwignię A

, aby zablokować klemę
B.
►

Podłączyć zacisk (-)

tylnego akumulatora
za pomocą czarnej klemy z mechanizmem
szybkiego zdejmowania.
Po podłączeniu
Gdy akumulator zostanie podłączony,
należy włączyć zapłon i odczekać 1 minutę
przed uruchomieniem silnika, aby umożliwić
inicjalizację układów elektronicznych.
Jeżeli po wykonaniu tych czynności
nadal występują drobne problemy, należy
