2022 CITROEN C5 AIRCROSS Instrukcja obsługi (in Polish)

31
Dostęp

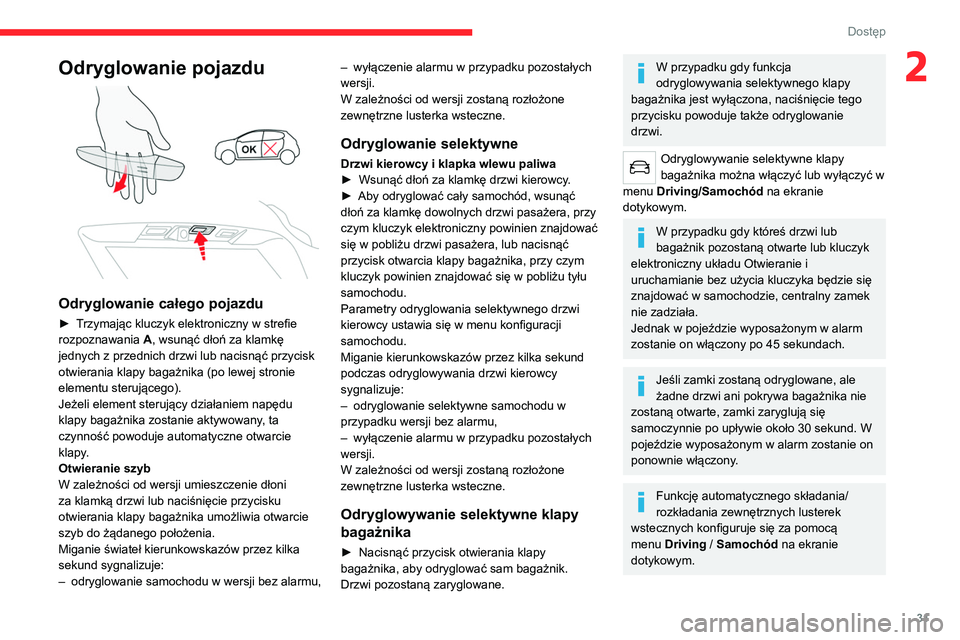

2Odryglowanie pojazdu

Odryglowanie całego pojazdu
► Trzymając kluczyk elektroniczny w strefie
rozpoznawania A, wsunąć dłoń za klamkę
jednych z przednich drzwi lub nacisnąć przycisk
otwierania klapy bagażnika (po lewej stronie
elementu sterującego).
Jeżeli element sterujący działaniem napędu
klapy bagażnika zostanie aktywowany, ta
czynność powoduje automatyczne otwarcie
klapy.
Otwieranie szyb
W zależności od wersji umieszczenie dłoni
za klamką drzwi lub naciśnięcie przycisku
otwierania klapy bagażnika umożliwia otwarcie
szyb do żądanego położenia.
Miganie świateł kierunkowskazów przez kilka
sekund sygnalizuje:
–

odryglowanie samochodu w wersji bez alarmu, –


wyłączenie alarmu w przypadku pozostałych
wersji.
W zależności od wersji zostaną rozłożone
zewnętrzne lusterka wsteczne.
Odryglowanie selektywne
Drzwi kierowcy i klapka wlewu paliwa
► Wsunąć dłoń za klamkę drzwi kierowcy .
►

Aby odryglować cały samochód, wsunąć
dłoń za klamkę dowolnych drzwi pasażera, przy
czym kluczyk elektroniczny powinien znajdować
się w pobliżu drzwi pasażera, lub nacisnąć
przycisk otwarcia klapy bagażnika, przy czym
kluczyk powinien znajdować się w pobliżu tyłu
samochodu.
Parametry odryglowania selektywnego drzwi
kierowcy ustawia się w menu konfiguracji
samochodu.
Miganie kierunkowskazów przez kilka sekund
podczas odryglowywania drzwi kierowcy
sygnalizuje:
–


odryglowanie selektywne samochodu w
przypadku wersji bez alarmu,
–


wyłączenie alarmu w przypadku pozostałych
wersji.
W zależności od wersji zostaną rozłożone
zewnętrzne lusterka wsteczne.
Odryglowywanie selektywne klapy
bagażnika
► Nacisnąć przycisk otwierania klapy
bagażnika, aby odryglować sam bagażnik.
Drzwi pozostaną zaryglowane.
W przypadku gdy funkcja
odryglowywania selektywnego klapy
bagażnika jest wyłączona, naciśnięcie tego
przycisku powoduje także odryglowanie
drzwi.
Odryglowywanie selektywne klapy
bagażnika można włączyć lub wyłączyć w
menu Driving/Samochód na ekranie
dotykowym.
W przypadku gdy któreś drzwi lub
bagażnik pozostaną otwarte lub kluczyk
elektroniczny układu Otwieranie i
uruchamianie bez użycia kluczyka będzie się
znajdować w samochodzie, centralny zamek
nie zadziała.
Jednak w pojeździe wyposażonym w alarm
zostanie on włączony po 45
sekundach.
Jeśli zamki zostaną odryglowane, ale
żadne drzwi ani pokrywa bagażnika nie
zostaną otwarte, zamki zaryglują się
samoczynnie po upływie około 30
sekund. W
pojeździe wyposażonym w alarm zostanie on
ponownie włączony.
Funkcję automatycznego składania/
rozkładania zewnętrznych lusterek
wstecznych konfiguruje się za pomocą
menu
Driving / Samochód na ekranie
dotykowym.

32
Dostęp
Superzamek
Superzamek uniemożliwia otwarcie
pojazdu za pomocą zewnętrznych i
wewnętrznych klamek drzwi oraz dezaktywuje
przycisk centralnego zamka na desce
rozdzielczej.
Sygnał dźwiękowy pozostaje włączony.
Z tego powodu nie wolno pozostawiać
pasażerów wewnątrz pojazdu, gdy włączony
jest superzamek.
► Trzymając kluczyk elektroniczny w strefie
rozpoznawania A, nacisnąć jednokrotnie
palcem klamkę jednych z przednich drzwi (w
oznaczonych miejscach) lub nacisnąć przycisk
ryglowania klapy bagażnika (po prawej stronie
elementu sterującego).
► W ciągu 5 sekund ponownie nacisnąć
klamkę, aby zamknąć samochód na
superzamek.
Porady
Pilot zdalnego sterowania
Pilot zdalnego sterowania jest bardzo
czuły. Nie zaleca się nosić go w kieszeni,
ponieważ mogłoby dojść do przypadkowego
odryglowania zamków samochodu.
Nie należy naciskać przycisków pilota
zdalnego sterowania poza zasięgiem
Ze względów bezpieczeństwa nigdy nie
opuszczać samochodu bez
elektronicznego kluczyka układu Otwieranie i
uruchamianie bez użycia kluczyka, nawet na
krótki czas.
Kiedy kluczyk znajduje się w jednej z
określonych stref, a zamki są odryglowane,
istnieje ryzyko kradzieży samochodu.
Aby oszczędzać baterię kluczyka elektronicznego i akumulatora
samochodu, funkcje obsługi bez użycia rąk
przełączają się w stan czuwania, gdy nie są
używane przez ponad 21 dni. Żeby
przywrócić te funkcje, należy nacisnąć jeden
z przycisków pilota zdalnego sterowania albo
uruchomić silnik z kluczykiem elektronicznym
przyłożonym do czytnika awaryjnego.
Więcej informacji na temat rozruchu z
użyciem układu Otwieranie i uruchamianie
bez użycia kluczyka zawiera odpowiedni
punkt.
Zakłócenia elektryczne
Kluczyk elektroniczny może nie
działać w pobliżu określonych urządzeń
elektronicznych: telefonu (włączonego lub
działającego w trybie gotowości), komputera
przenośnego, urządzenia wytwarzającego
silne pole magnetyczne itd.
Ryglowanie pojazdu
Zwykłe ryglowanie

► Trzymając kluczyk elektroniczny w strefie
rozpoznawania A, nacisnąć klamkę dowolnych
drzwi przednich (w oznaczonych miejscach)
lub nacisnąć przycisk ryglowania na klapie
bagażnika (po prawej stronie elementu
sterującego).
Nie można zaryglować samochodu, jeżeli
we wnętrzu znajduje się jeden z kluczyków
elektronicznych.
Zamykanie szyb i otwieranego dachu
Naciśnięcie i przytrzymanie klamki lub elementu
sterującego klapy bagażnika umożliwia
zamknięcie szyb i – w zależności od wersji –
otwieranego dachu, aż do żądanego położenia.
Ta czynność powoduje również zasunięcie
zasłony.
Należy upewnić się, że nic ani nikt nie
przeszkadza w prawidłowym zamknięciu
szyb oraz otwieranego dachu.
Podczas sterowania elektrycznymi
podnośnikami szyb należy zwracać
szczególną uwagę na dzieci.
Zapalenie się kierunkowskazów na kilka sekund
sygnalizuje:
–

zaryglowanie samochodu w przypadku wersji
bez alarmu,
–


włączenie alarmu w przypadku pozostałych
wersji.
W zależności od wersji zostaną złożone
zewnętrzne lusterka wsteczne.
Ze względów bezpieczeństwa i aby
uniknąć kradzieży, nigdy nie pozostawiać
kluczyka elektronicznego w samochodzie,
nawet będąc w jego pobliżu.
Zabrudzenie wewnętrznej powierzchni
klamki może zakłócić wykrywanie (woda,
kurz, błoto, sól itp.).
Jeżeli oczyszczenie wewnętrznej
powierzchni klamki ściereczką nie
spowoduje przywrócenia wykrywania, należy
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Nagły napływ wody (strumień wody, myjka
ciśnieniowa itp.) może zostać odczytany jako
chęć otwarcia pojazdu.

33
Dostęp
2Superzamek
Superzamek uniemożliwia otwarcie
pojazdu za pomocą zewnętrznych i
wewnętrznych klamek drzwi oraz dezaktywuje
przycisk centralnego zamka na desce
rozdzielczej.
Sygnał dźwiękowy pozostaje włączony.
Z tego powodu nie wolno pozostawiać
pasażerów wewnątrz pojazdu, gdy włączony
jest superzamek.
►

T

rzymając kluczyk elektroniczny w strefie
rozpoznawania A, nacisnąć jednokrotnie
palcem klamkę jednych z przednich drzwi (w
oznaczonych miejscach) lub nacisnąć przycisk
ryglowania klapy bagażnika (po prawej stronie
elementu sterującego).
►

W ciągu 5 sekund ponownie nacisnąć
klamkę, aby zamknąć samochód na
superzamek.
Porady
Pilot zdalnego sterowania
Pilot zdalnego sterowania jest bardzo
czuły. Nie zaleca się nosić go w kieszeni,
ponieważ mogłoby dojść do przypadkowego
odryglowania zamków samochodu.
Nie należy naciskać przycisków pilota
zdalnego sterowania poza zasięgiem
samochodu, ponieważ pilot mógłby przestać
działać. W takim wypadku konieczne byłoby
jego zresetowanie.
Pilot zdalnego sterowania nie działa, gdy w
stacyjce znajduje się kluczyk, nawet przy
wyłączonym zapłonie.
Zabezpieczenie przed kradzieżą
Nie należy dokonywać zmian w układzie
elektronicznego immobilizera, ponieważ może
to doprowadzić do usterki układu.
W przypadku wersji ze stacyjką należy
pamiętać o wyjęciu kluczyka i obróceniu
kierownicy w celu zablokowania kolumny
kierowniczej.
Ryglowanie zamków pojazdu
Jazda z zaryglowanymi drzwiami może
utrudnić służbom ratunkowym dostęp do
kabiny w sytuacjach awaryjnych.
Przy opuszczaniu samochodu – nawet na
krótko – należy ze względów bezpieczeństwa
wyjąć kluczyk ze stacyjki lub zabrać ze sobą
kluczyk elektroniczny.
Zakup używanego samochodu
Kody kluczyków należy zarejestrować w
ASO sieci CITROËN, aby samochód dało się
uruchomić tylko posiadanymi kluczykami.
Centralny zamek



Ręcznie
► Nacisnąć ten przycisk, aby zaryglować/
odryglować pojazd (drzwi, bagażnik i klapkę
wlewu paliwa) z wnętrza kabiny
.
Centralny zamek nie działa, jeśli
jakiekolwiek drzwi są otwarte.
W przypadku zaryglowania/
zamknięcia na superzamek od
zewnątrz
Jeżeli samochód jest zaryglowany lub
zamknięty na superzamek od zewnątrz,
kontrolka miga, a przycisk jest nieaktywny.
►

Po zaryglowaniu samochodu w
standardowy sposób pociągnąć wewnętrzną
klamkę dowolnych drzwi, aby odryglować
zamki.
►


W przypadku zamknięcia samochodu na
superzamek użyć pilota zdalnego sterowania,
układu „Otwieranie i uruchamianie bez użycia

34
Dostęp

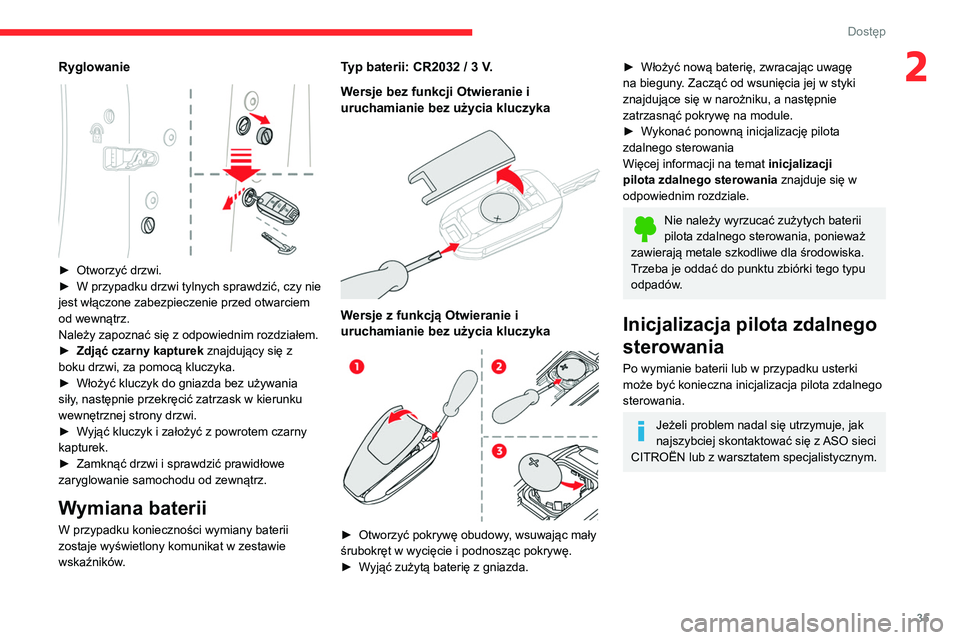

Ryglowanie

► Otworzyć drzwi.
► W przypadku drzwi tylnych sprawdzić, czy nie
jest włączone zabezpieczenie przed otwarciem
od wewnątrz.
Należy zapoznać się z odpowiednim rozdziałem.
► Zdjąć czarny kapturek znajdujący się z
boku drzwi, za pomocą kluczyka.
► Włożyć kluczyk do gniazda bez używania
siły, następnie przekręcić zatrzask w kierunku
wewnętrznej strony drzwi.
► Wyjąć kluczyk i założyć z powrotem czarny
kapturek.
► Zamknąć drzwi i sprawdzić prawidłowe
zaryglowanie samochodu od zewnątrz.
Wymiana baterii
W przypadku konieczności wymiany baterii
zostaje wyświetlony komunikat w zestawie
wskaźników.

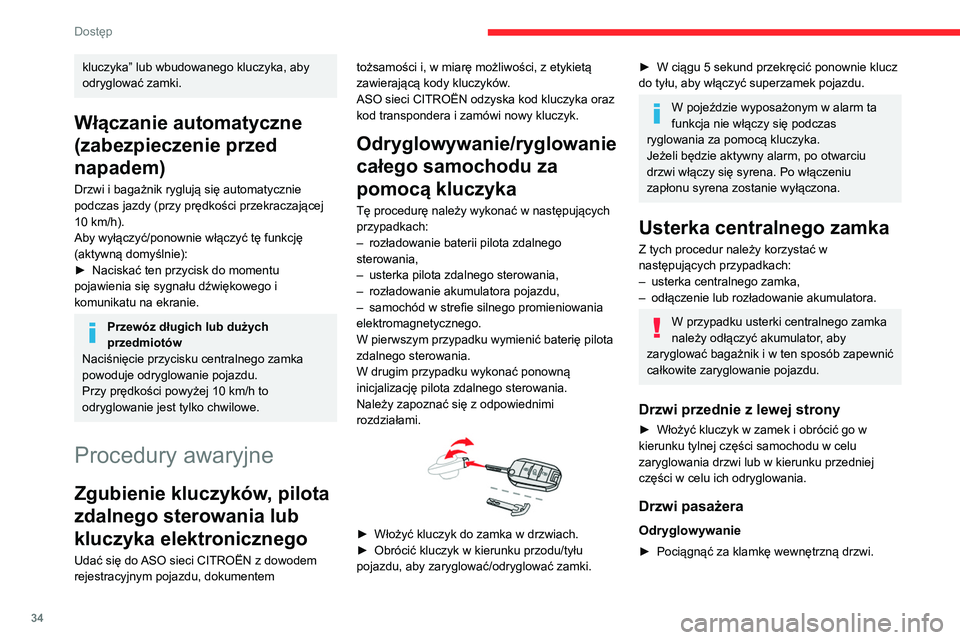

kluczyka” lub wbudowanego kluczyka, aby
odryglować zamki.
Włączanie automatyczne
(zabezpieczenie przed
napadem)
Drzwi i bagażnik ryglują się automatycznie
podczas jazdy (przy prędkości przekraczającej
10
km/h).
Aby wyłączyć/ponownie włączyć tę funkcję
(aktywną domyślnie):
►

Naciskać ten przycisk do momentu
pojawienia się sygnału dźwiękowego i
komunikatu na ekranie.
Przewóz długich lub dużych
przedmiotów
Naciśnięcie przycisku centralnego zamka
powoduje odryglowanie pojazdu.
Przy prędkości powyżej 10 km/h to
odryglowanie jest tylko chwilowe.
Procedury awaryjne
Zgubienie kluczyków, pilota
zdalnego sterowania lub
kluczyka elektronicznego
Udać się do ASO sieci CITROËN z dowodem
rejestracyjnym pojazdu, dokumentem tożsamości i, w miarę możliwości, z etykietą
zawierającą kody kluczyków.
ASO sieci CITROËN odzyska kod kluczyka oraz
kod transpondera i zamówi nowy kluczyk.
Odryglowywanie/ryglowanie
całego samochodu za
pomocą kluczyka
Tę procedurę należy wykonać w następujących
przypadkach:
–

rozładowanie baterii pilota zdalnego
sterowania,
–


usterka pilota zdalnego sterowania,
–


rozładowanie akumulatora pojazdu,
–


samochód w strefie silnego promieniowania
elektromagnetycznego.
W pierwszym przypadku wymienić baterię pilota
zdalnego sterowania.
W drugim przypadku wykonać ponowną
inicjalizację pilota zdalnego sterowania.
Należy zapoznać się z odpowiednimi
rozdziałami.


► Włożyć kluczyk do zamka w drzwiach.
► Obrócić kluczyk w kierunku przodu/tyłu
pojazdu, aby zaryglować/odryglować zamki.
► W ciągu 5 sekund przekręcić ponownie klucz
do tyłu, aby włączyć superzamek pojazdu.
W pojeździe wyposażonym w alarm ta
funkcja nie włączy się podczas
ryglowania za pomocą kluczyka.
Jeżeli będzie aktywny alarm, po otwarciu
drzwi włączy się syrena. Po włączeniu
zapłonu syrena zostanie wyłączona.
Usterka centralnego zamka
Z tych procedur należy korzystać w
następujących przypadkach:
–

usterka centralnego zamka,
–


odłączenie lub rozładowanie akumulatora.
W przypadku usterki centralnego zamka
należy odłączyć akumulator, aby
zaryglować bagażnik i w ten sposób zapewnić
całkowite zaryglowanie pojazdu.
Drzwi przednie z lewej strony
► Włożyć kluczyk w zamek i obrócić go w
kierunku tylnej części samochodu w celu
zaryglowania drzwi lub w kierunku przedniej
części w celu ich odryglowania.
Drzwi pasażera
Odryglowywanie
► Pociągnąć za klamkę wewnętrzną drzwi.

35
Dostęp
2Ryglowanie

► Otworzyć drzwi.
► W przypadku drzwi tylnych sprawdzić, czy nie
jest włączone zabezpieczenie przed otwarciem
od wewnątrz.
Należy zapoznać się z odpowiednim rozdziałem.
►

Zdjąć czarny kapturek
znajdujący się z
boku drzwi, za pomocą kluczyka.
►

Włożyć kluczyk do gniazda bez używania
siły

, następnie przekręcić zatrzask w kierunku
wewnętrznej strony drzwi.
►

W
yjąć kluczyk i założyć z powrotem czarny
kapturek.
►

Zamknąć drzwi i sprawdzić prawidłowe
zaryglowanie samochodu od zewnątrz.
Wymiana baterii
W przypadku konieczności wymiany baterii
zostaje wyświetlony komunikat w zestawie
wskaźników.
Typ baterii: CR2032 / 3 V.
Wersje bez funkcji
Otwieranie i
uruchamianie bez użycia kluczyka


Wersje z funkcją Otwieranie i
uruchamianie bez użycia kluczyka


► Otworzyć pokrywę obudowy , wsuwając mały
śrubokręt w wycięcie i podnosząc pokrywę.
►

W
yjąć zużytą baterię z gniazda.
► Włożyć nową baterię, zwracając uwagę
na bieguny . Zacząć od wsunięcia jej w styki
znajdujące się w narożniku, a następnie
zatrzasnąć pokrywę na module.
►

W
ykonać ponowną inicjalizację pilota
zdalnego sterowania
Więcej informacji na temat inicjalizacji
pilota zdalnego sterowania znajduje się w
odpowiednim rozdziale.
Nie należy wyrzucać zużytych baterii
pilota zdalnego sterowania, ponieważ
zawierają metale szkodliwe dla środowiska.
Trzeba je oddać do punktu zbiórki tego typu
odpadów.
Inicjalizacja pilota zdalnego
sterowania
Po wymianie baterii lub w przypadku usterki
może być konieczna inicjalizacja pilota zdalnego
sterowania.
Jeżeli problem nadal się utrzymuje, jak
najszybciej skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.

36
Dostęp
► Pociągnąć klamkę wewnętrzną drzwi.
Spowoduje to odryglowanie całego pojazdu.
Przy włączonym odryglowaniu
selektywnym:
– otwarcie drzwi kierowcy odryglowuje
tylko drzwi kierowcy (jeśli pojazd nie został
wcześniej całkowicie odryglowany);
– otwarcie jednych z drzwi pasażera
odryglowuje resztę pojazdu.
Wewnętrzna klamka tylnych drzwi nie
działa, jeżeli zabezpieczenie przed
otwarciem drzwi od wewnątrz jest włączone.
Więcej informacji na temat zabezpieczenia
przed otwarciem drzwi od wewnątrz
zawiera odpowiedni rozdział.
Zamykanie
Jeżeli drzwi są niedomknięte:
– przy pracującym silniku lub podczas jazdy
(prędkość poniżej 10 km/h) na ekranie pojawia
się komunikat.
– podczas jazdy (prędkość powyżej 10 km/h)
na ekranie pojawia się komunikat, któremu
towarzyszy sygnał dźwiękowy.
Bez układu otwierania i uruchamiania
bez użycia kluczyka


► Wyłączyć zapłon.
► Ustawić kluczyk w położeniu 2 (zapłon).
►

Niezwłocznie nacisnąć na kilka sekund
przycisk z symbolem zamkniętej kłódki.
►


W
yłączyć zapłon i wyjąć kluczyk ze stacyjki.
Pilot zdalnego sterowania jest znowu w pełni
sprawny.
Wersje z funkcją Otwieranie i
uruchamianie bez użycia kluczyka


► Włożyć kluczyk mechaniczny (zespolony z
pilotem zdalnego sterowania) do zamka w celu
otwarcia pojazdu.
►

Przyłożyć kluczyk elektroniczny do czytnika
awaryjnego umieszczonego na kolumnie
kierownicy i przytrzymać go w tym położeniu aż
do włączenia zapłonu.
►


W przypadku manualnej skrzyni biegów
ustawić dźwignię zmiany biegów w położeniu
neutralnym, a następnie nacisnąć do oporu
pedał sprzęgła.
►


W pojeździe z automatyczną skrzynią
biegów wybrać położenie P

i wcisnąć pedał
hamulca.
►

Włączyć zapłon, naciskając przycisk ST

ART/
STOP.
Jeżeli usterka nadal występuje po reinicjalizacji,
niezwłocznie skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
Drzwi
Otwieranie
Od zewnątrz

► Po odryglowaniu pojazdu lub trzymając
kluczyk elektroniczny układu otwierania i
uruchamiania bez użycia kluczyka w strefie
rozpoznawania, pociągnąć klamkę drzwi.
Jeżeli odryglowanie selektywne jest
włączone, po pierwszym naciśnięciu
przycisku odryglowania na pilocie zdalnego
sterowania zostaną otwarte jedynie drzwi
kierowcy.
Od wewnątrz

37
Dostęp

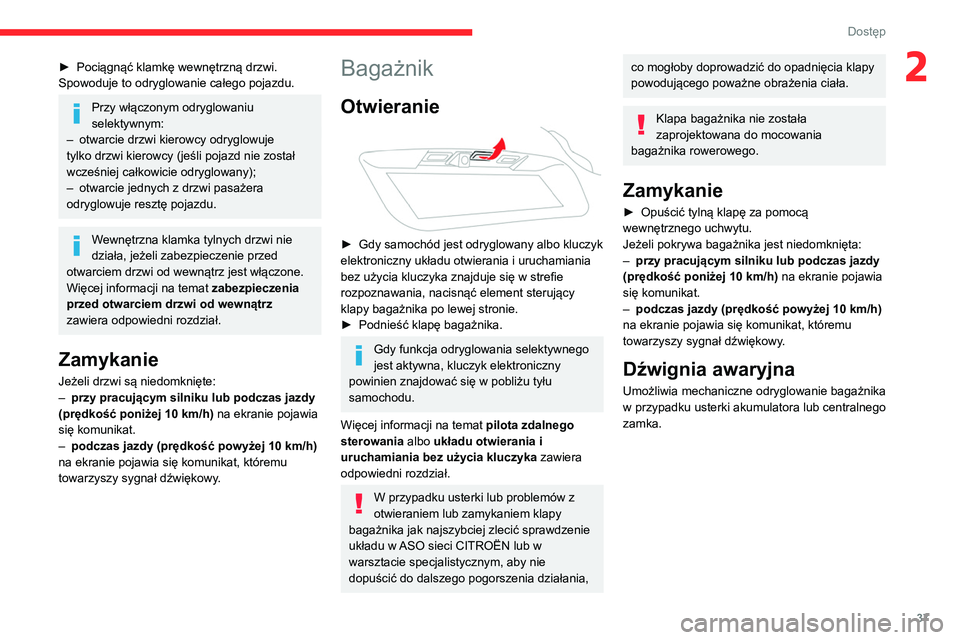

2► Pociągnąć klamkę wewnętrzną drzwi.
Spowoduje to odryglowanie całego pojazdu.
Przy włączonym odryglowaniu
selektywnym:
–

otwarcie drzwi kierowcy odryglowuje
tylko drzwi kierowcy (jeśli pojazd nie został
wcześniej całkowicie odryglowany);
–


otwarcie jednych z drzwi pasażera
odryglowuje resztę pojazdu.
Wewnętrzna klamka tylnych drzwi nie
działa, jeżeli zabezpieczenie przed
otwarciem drzwi od wewnątrz jest włączone.
Więcej informacji na temat zabezpieczenia
przed otwarciem drzwi od wewnątrz
zawiera odpowiedni rozdział.
Zamykanie
Jeżeli drzwi są niedomknięte:
– przy pracującym silniku lub podczas jazdy
(prędkość poniżej 10
km/h) na ekranie pojawia
się komunikat.
–

podczas jazdy (prędkość powyżej 10 km/h)
na ekranie pojawia się komunikat, któremu
towarzyszy sygnał dźwiękowy

.
Bagażnik
Otwieranie

► Gdy samochód jest odryglowany albo kluczyk
elektroniczny układu otwierania i uruchamiania
bez użycia kluczyka znajduje się w strefie
rozpoznawania, nacisnąć element sterujący
klapy bagażnika po lewej stronie.
►

Podnieść klapę bagażnika.
Gdy funkcja odryglowania selektywnego
jest aktywna, kluczyk elektroniczny
powinien znajdować się w pobliżu tyłu
samochodu.
Więcej informacji na temat pilota zdalnego
sterowania albo układu otwierania i
uruchamiania bez użycia kluczyka zawiera
odpowiedni rozdział.
W przypadku usterki lub problemów z
otwieraniem lub zamykaniem klapy
bagażnika jak najszybciej zlecić sprawdzenie
układu w ASO sieci CITROËN lub w
warsztacie specjalistycznym, aby nie
dopuścić do dalszego pogorszenia działania,
co mogłoby doprowadzić do opadnięcia klapy
powodującego poważne obrażenia ciała.
Klapa bagażnika nie została
zaprojektowana do mocowania
bagażnika rowerowego.
Zamykanie
► Opuścić tylną klapę za pomocą
wewnętrznego uchwytu.
Jeżeli pokrywa bagażnika jest niedomknięta:
–

przy pracującym silniku lub podczas jazdy
(prędkość poniżej 10

km/h) na ekranie pojawia
się komunikat.
–

podczas jazdy (prędkość powyżej 10 km/h)
na ekranie pojawia się komunikat, któremu
towarzyszy sygnał dźwiękowy

.
Dźwignia awaryjna
Umożliwia mechaniczne odryglowanie bagażnika
w przypadku usterki akumulatora lub centralnego
zamka.

38
Dostęp

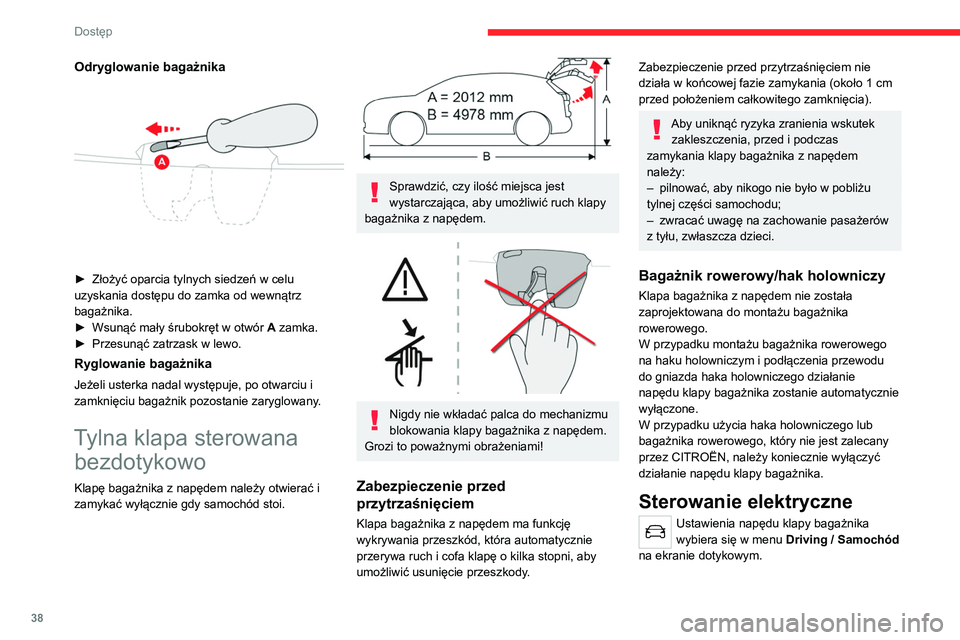

Odryglowanie bagażnika

► Złożyć oparcia tylnych siedzeń w celu
uzyskania dostępu do zamka od wewnątrz
bagażnika.
►

Wsunąć mały śrubokręt w otwór A

zamka.
►

Przesunąć zatrzask w lewo.
Ryglowanie bagażnika
Jeżeli usterka nadal występuje, po otwarciu i
zamknięciu bagażnik pozostanie zaryglowany.
Tylna klapa sterowana bezdotykowo
Klapę bagażnika z napędem należy otwierać i
zamykać wyłącznie gdy samochód stoi.


Sprawdzić, czy ilość miejsca jest
wystarczająca, aby umożliwić ruch klapy
bagażnika z napędem.


Nigdy nie wkładać palca do mechanizmu
blokowania klapy bagażnika z napędem.
Grozi to poważnymi obrażeniami!
Zabezpieczenie przed
przytrzaśnięciem
Klapa bagażnika z napędem ma funkcję
wykrywania przeszkód, która automatycznie
przerywa ruch i cofa klapę o kilka stopni, aby
umożliwić usunięcie przeszkody.
Zabezpieczenie przed przytrzaśnięciem nie
działa w końcowej fazie zamykania (około 1 cm
przed położeniem całkowitego zamknięcia).
Aby uniknąć ryzyka zranienia wskutek zakleszczenia, przed i podczas
zamykania klapy bagażnika z napędem
należy:
–

pilnować, aby nikogo nie było w pobliżu
tylnej części samochodu;
–


zwracać uwagę na zachowanie pasażerów
z tyłu, zwłaszcza dzieci.
Bagażnik rowerowy/hak holowniczy
Klapa bagażnika z napędem nie została
zaprojektowana do montażu bagażnika
rowerowego.
W przypadku montażu bagażnika rowerowego
na haku holowniczym i podłączenia przewodu
do gniazda haka holowniczego działanie
napędu klapy bagażnika zostanie automatycznie
wyłączone.
W przypadku użycia haka holowniczego lub
bagażnika rowerowego, który nie jest zalecany
przez CITROËN, należy koniecznie wyłączyć
działanie napędu klapy bagażnika.
Sterowanie elektryczne
Ustawienia napędu klapy bagażnika
wybiera się w menu Driving / Samochód
na ekranie dotykowym.
