2022 CITROEN C5 AIRCROSS Instrukcja obsługi (in Polish)

143
Jazda
6KomunikatySytuacja podczas jazdy
„Trzymaj ręce na kierownicy” Trwająca dłuższy czas jazda bez trzymania rąk na kierownicy, z trzymaniem jej w
nieprawidłowy sposób albo bez wywierania na nią jakiejkolwiek siły .
„Chwyć kierownicę” Faktyczna lub nieunikniona utrata wspomagania przez układ monitorowania pasa
ruchu.
„Przejmij kontrolę” Utrata wspomagania przez tempomat i układ monitorowania pasa ruchu.
Ograniczenia działania
Układ aktywnego wspomagania
zachowania pasa ruchu może
generować alarm, gdy pojazd porusza się po
długim, prostym pasie ruchu na płaskiej
nawierzchni, nawet jeśli kierowca trzyma
kierownicę prawidłowo.
Układ może nie działać lub nieprawidłowo
korygować tor jazdy w następujących sytuacjach:
–

złe warunki widoczności (niedostateczne
oświetlenie drogi, opady śniegu, deszczu, mgła);
–


oślepianie (światła samochodu jadącego w
przeciwnym kierunku, nisko świecące słońce,
odblaski na mokrej jezdni, wyjazd z tunelu, na
przemian cienie i światła);
–


strefa na przedniej szybie przed kamerą jest
zabrudzona, zaparowana, oszroniona, pokryta
śniegiem, uszkodzona lub zakryta naklejką;
–


oznakowanie poziome drogi jest uszkodzone
lub zakryte (śnieg, błoto), bądź występuje wiele
oznakowań (strefy robót drogowych, miejsca
łączenia się nawierzchni);
– pokonywanie ostrych zakrętów;
– wąskie drogi;
–

łączenie asfaltu na drodze.
Układu nie należy włączać w
następujących sytuacjach:
–

Jazda z kołem zapasowym typu
„dojazdowego”.
–


Podczas holowania, szczególnie
niehomologowanej przyczepy

.
–

W niesprzyjających warunkach
klimatycznych.
–


Podczas jazdy po powierzchni o małej
przyczepności (ryzyko aquaplaningu, śnieg,
gołoledź).
–


Jazda na torze wyścigowym.
–


Jazda na stanowisku z rolkami.
Usterka
W razie usterki zapala się ta
kontrolka serwisowa i pojawia się
ten (pomarańczowy) symbol w zestawie
wskaźników, zostaje wyświetlony komunikat oraz
rozlega się sygnał dźwiękowy. Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
Active Safety Brake z
Alarm ryzyka kolizji i
układ inteligentnego
wspomagania hamowania
awaryjnego
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .


Układ:
–
ostrzega kierowcę, że pojazd może
zderzyć się z pojazdem jadącym przed nim
albo z pieszym lub, w zależności od wersji, z
rowerzystą;

144
Jazda

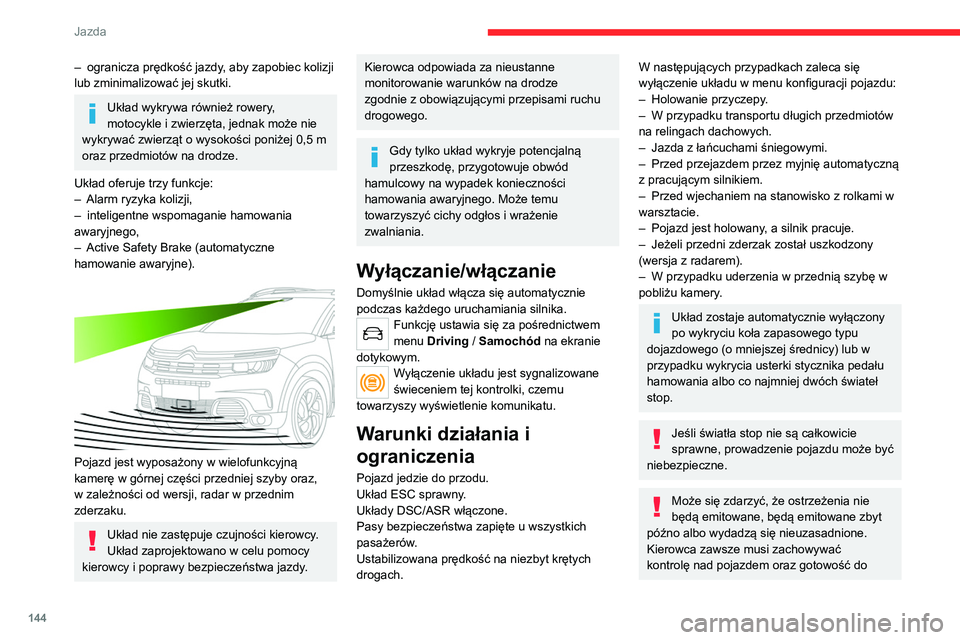

– ogranicza prędkość jazdy, aby zapobiec kolizji
lub zminimalizować jej skutki.
Układ wykrywa również rowery,
motocykle i zwierzęta, jednak może nie
wykrywać zwierząt o wysokości poniżej 0,5 m
oraz przedmiotów na drodze.
Układ oferuje trzy funkcje:
–

Alarm ryzyka kolizji,
–


inteligentne wspomaganie hamowania
awaryjnego,
–


Active Safety Brake (automatyczne
hamowanie awaryjne).


Pojazd jest wyposażony w wielofunkcyjną
kamerę w górnej części przedniej szyby oraz,
w zależności od wersji, radar w przednim
zderzaku.
Układ nie zastępuje czujności kierowcy.
Układ zaprojektowano w celu pomocy
kierowcy i poprawy bezpieczeństwa jazdy.
Kierowca odpowiada za nieustanne
monitorowanie warunków na drodze
zgodnie z obowiązującymi przepisami ruchu
drogowego.
Gdy tylko układ wykryje potencjalną
przeszkodę, przygotowuje obwód
hamulcowy na wypadek konieczności
hamowania awaryjnego. Może temu
towarzyszyć cichy odgłos i wrażenie
zwalniania.
Wyłączanie/włączanie
Domyślnie układ włącza się automatycznie
podczas każdego uruchamiania silnika.
Funkcję ustawia się za pośrednictwem
menu Driving / Samochód na ekranie
dotykowym.
Wyłączenie układu jest sygnalizowane
świeceniem tej kontrolki, czemu
towarzyszy wyświetlenie komunikatu.
Warunki działania i
ograniczenia
Pojazd jedzie do przodu.
Układ ESC sprawny.
Układy DSC/ASR włączone.
Pasy bezpieczeństwa zapięte u wszystkich
pasażerów.
Ustabilizowana prędkość na niezbyt krętych
drogach.
W następujących przypadkach zaleca się
wyłączenie układu w menu konfiguracji pojazdu:
–

Holowanie przyczepy
.
–

W przypadku transportu długich przedmiotów
na relingach dachowych.
–


Jazda z łańcuchami śniegowymi.
–


Przed przejazdem przez myjnię automatyczną
z pracującym silnikiem.
–


Przed wjechaniem na stanowisko z rolkami w
warsztacie.
–


Pojazd jest holowany
, a silnik pracuje.
–

Jeżeli przedni zderzak został uszkodzony
(wersja z radarem).
–


W przypadku uderzenia w przednią szybę w
pobliżu kamery

.
Układ zostaje automatycznie wyłączony
po wykryciu koła zapasowego typu
dojazdowego (o mniejszej średnicy) lub w
przypadku wykrycia usterki stycznika pedału
hamowania albo co najmniej dwóch świateł
stop.
Jeśli światła stop nie są całkowicie
sprawne, prowadzenie pojazdu może być
niebezpieczne.
Może się zdarzyć, że ostrzeżenia nie
będą emitowane, będą emitowane zbyt
późno albo wydadzą się nieuzasadnione.
Kierowca zawsze musi zachowywać
kontrolę nad pojazdem oraz gotowość do
zareagowania w dowolnym momencie w celu
uniknięcia wypadku.
Po zderzeniu funkcja automatycznie
przestaje działać. Skontaktować się z
ASO sieci CITROËN lub warsztatem
specjalistycznym w celu sprawdzenia układu.
Alarm ryzyka kolizji
Funkcja ostrzega kierowcę o niebezpieczeństwie
kolizji z pojazdem poprzedzającym, pieszym lub
rowerzystą na pasie ruchu.
Zmiana progu włączania alarmu
Próg włączania określa czułość, z jaką funkcja
ostrzega przed ryzykiem kolizji.
Próg ustawia się za pośrednictwem menu
ekranu dotykowego Driving / Samochód.
► Należy wybrać jeden z trzech wstępnie
zdefiniowanych progów: „Daleko”, „Normalne”
lub „Blisko”.
Ostatni przyjęty próg zostaje zapamiętany po
wyłączeniu zapłonu.
Działanie
W zależności od ryzyka zderzenia wykrytego
przez układ i wybranego przez kierowcę
progu alarmu możliwe jest generowanie wielu
poziomów alarmów i sygnalizowanie ich w
zestawie wskaźników.
Układ uwzględnia dynamikę pojazdu, prędkość
jazdy, prędkość pojazdu poprzedzającego,

145
Jazda

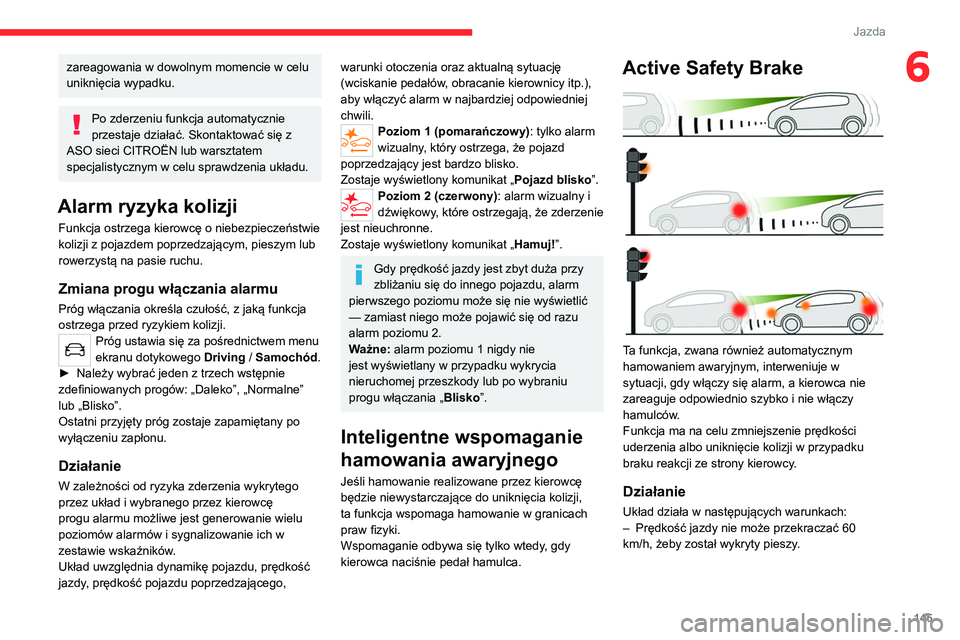

6zareagowania w dowolnym momencie w celu
uniknięcia wypadku.
Po zderzeniu funkcja automatycznie
przestaje działać. Skontaktować się z
ASO sieci CITROËN lub warsztatem
specjalistycznym w celu sprawdzenia układu.
Alarm ryzyka kolizji
Funkcja ostrzega kierowcę o niebezpieczeństwie
kolizji z pojazdem poprzedzającym, pieszym lub
rowerzystą na pasie ruchu.
Zmiana progu włączania alarmu
Próg włączania określa czułość, z jaką funkcja
ostrzega przed ryzykiem kolizji.
Próg ustawia się za pośrednictwem menu
ekranu dotykowego Driving / Samochód.
►

Należy wybrać jeden z trzech wstępnie
zdefiniowanych progów: „Daleko”, „Normalne”
lub „Blisko”.
Ostatni przyjęty próg zostaje zapamiętany po
wyłączeniu zapłonu.
Działanie
W zależności od ryzyka zderzenia wykrytego
przez układ i wybranego przez kierowcę
progu alarmu możliwe jest generowanie wielu
poziomów alarmów i sygnalizowanie ich w
zestawie wskaźników.
Układ uwzględnia dynamikę pojazdu, prędkość
jazdy, prędkość pojazdu poprzedzającego,
warunki otoczenia oraz aktualną sytuację
(wciskanie pedałów, obracanie kierownicy itp.),
aby włączyć alarm w najbardziej odpowiedniej
chwili.
Poziom 1 (pomarańczowy): tylko alarm
wizualny , który ostrzega, że pojazd
poprzedzający jest bardzo blisko.
Zostaje wyświetlony komunikat „ Pojazd blisko”.
Poziom 2 (czerwony): alarm wizualny i
dźwiękowy , które ostrzegają, że zderzenie
jest nieuchronne.
Zostaje wyświetlony komunikat „ Hamuj!”.
Gdy prędkość jazdy jest zbyt duża przy
zbliżaniu się do innego pojazdu, alarm
pierwszego poziomu może się nie wyświetlić
— zamiast niego może pojawić się od razu
alarm poziomu 2.
Ważne: alarm poziomu
1 nigdy nie
jest wyświetlany w przypadku wykrycia
nieruchomej przeszkody lub po wybraniu
progu włączania „ Blisko”.
Inteligentne wspomaganie
hamowania awaryjnego
Jeśli hamowanie realizowane przez kierowcę
będzie niewystarczające do uniknięcia kolizji,
ta funkcja wspomaga hamowanie w granicach
praw fizyki.
Wspomaganie odbywa się tylko wtedy, gdy
kierowca naciśnie pedał hamulca.
Active Safety Brake

Ta funkcja, zwana również automatycznym
hamowaniem awaryjnym, interweniuje w
sytuacji, gdy włączy się alarm, a kierowca nie
zareaguje odpowiednio szybko i nie włączy
hamulców.
Funkcja ma na celu zmniejszenie prędkości
uderzenia albo uniknięcie kolizji w przypadku
braku reakcji ze strony kierowcy.
Działanie
Układ działa w następujących warunkach:
–
Prędkość jazdy nie może przekraczać 60
km/h, żeby został wykryty pieszy
.

146
Jazda

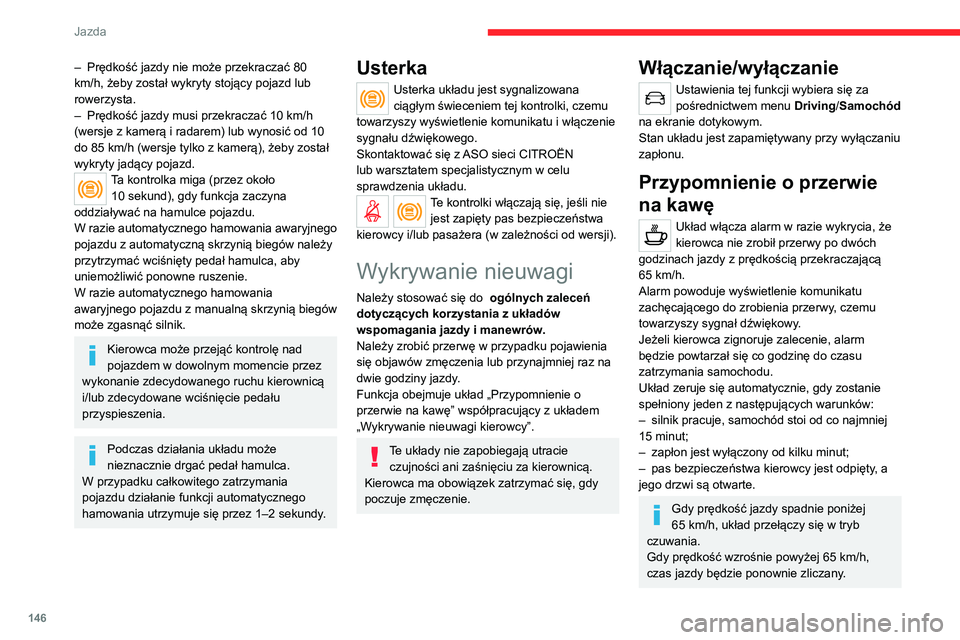

– Prędkość jazdy nie może przekraczać 80
km/h, żeby został wykryty stojący pojazd lub
rowerzysta.
–

Prędkość jazdy musi przekraczać 10
km/h
(wersje z kamerą i radarem) lub wynosić od 10
do 85
km/h (wersje tylko z kamerą), żeby został
wykryty jadący pojazd.
Ta kontrolka miga (przez około 10 sekund), gdy funkcja zaczyna
oddziaływać na hamulce pojazdu.
W razie automatycznego hamowania awaryjnego
pojazdu z automatyczną skrzynią biegów należy
przytrzymać wciśnięty pedał hamulca, aby
uniemożliwić ponowne ruszenie.
W razie automatycznego hamowania
awaryjnego pojazdu z manualną skrzynią biegów
może zgasnąć silnik.
Kierowca może przejąć kontrolę nad
pojazdem w dowolnym momencie przez
wykonanie zdecydowanego ruchu kierownicą
i/lub zdecydowane wciśnięcie pedału
przyspieszenia.
Podczas działania układu może
nieznacznie drgać pedał hamulca.
W przypadku całkowitego zatrzymania
pojazdu działanie funkcji automatycznego
hamowania utrzymuje się przez 1–2
sekundy.
Usterka
Usterka układu jest sygnalizowana
ciągłym świeceniem tej kontrolki, czemu
towarzyszy wyświetlenie komunikatu i włączenie
sygnału dźwiękowego.
Skontaktować się z ASO sieci CITROËN
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Te kontrolki włączają się, jeśli nie jest zapięty pas bezpieczeństwa
kierowcy i/lub pasażera (w zależności od wersji).
Wykrywanie nieuwagi
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów.
Należy zrobić przerwę w przypadku pojawienia
się objawów zmęczenia lub przynajmniej raz na
dwie godziny jazdy.
Funkcja obejmuje układ „Przypomnienie o
przerwie na kawę” współpracujący z układem
„Wykrywanie nieuwagi kierowcy”.
Te układy nie zapobiegają utracie czujności ani zaśnięciu za kierownicą.
Kierowca ma obowiązek zatrzymać się, gdy
poczuje zmęczenie.
Włączanie/wyłączanie
Ustawienia tej funkcji wybiera się za
pośrednictwem menu Driving/Samochód
na ekranie dotykowym.
Stan układu jest zapamiętywany przy wyłączaniu
zapłonu.
Przypomnienie o przerwie
na kawę
Układ włącza alarm w razie wykrycia, że
kierowca nie zrobił przerwy po dwóch
godzinach jazdy z prędkością przekraczającą
65

km/h.
Alarm powoduje wyświetlenie komunikatu
zachęcającego do zrobienia przerwy, czemu
towarzyszy sygnał dźwiękowy.
Jeżeli kierowca zignoruje zalecenie, alarm
będzie powtarzał się co godzinę do czasu
zatrzymania samochodu.
Układ zeruje się automatycznie, gdy zostanie
spełniony jeden z następujących warunków:
–

silnik pracuje, samochód stoi od co najmniej
15 minut;
–


zapłon jest wyłączony od kilku minut;
–


pas bezpieczeństwa kierowcy jest odpięty
, a
jego drzwi są otwarte.
Gdy prędkość jazdy spadnie poniżej
65 km/h, układ przełączy się w tryb
czuwania.
Gdy prędkość wzrośnie powyżej 65
km/h,
czas jazdy będzie ponownie zliczany.
Alarm nieuwagi kierowcy

Za pomocą kamery umieszczonej w
górnej części przedniej szyby układ
ocenia poziom czujności, zmęczenia lub
koncentracji kierowcy, określając odchylenia od
toru jazdy w stosunku do oznakowania na jezdni.
Układ szczególnie dobrze sprawdza się na
drogach szybkiego ruchu (przy prędkości
powyżej 65 km/h).
Kiedy włącza się alarm pierwszego poziomu,
układ ostrzega kierowcę za pomocą
komunikatu „ Zachowaj ostrożność! ” i sygnału
dźwiękowego.
Po trzech alarmach pierwszego poziomu układ
włącza kolejny alarm, wyświetlając komunikat
„Jazda jest ryzykowna: zrób przerwę” oraz
emitując głośniejszy sygnał dźwiękowy.
W określonych warunkach jazdy (takich
jak zły stan drogi lub silny wiatr) układ
może generować alarmy niezależnie od
stopnia czujności kierowcy.

147
Jazda

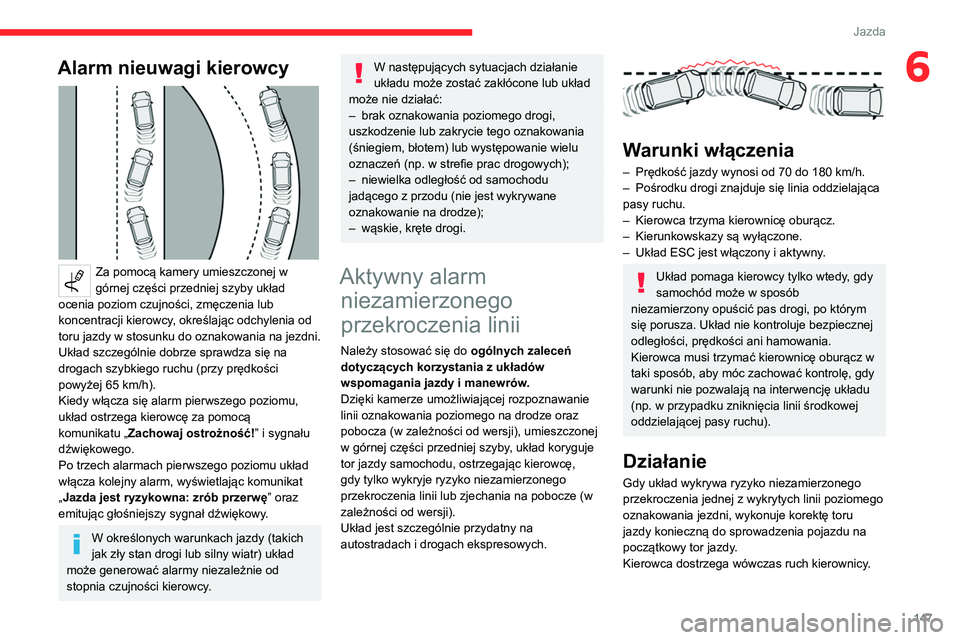

6Alarm nieuwagi kierowcy

Za pomocą kamery umieszczonej w
górnej części przedniej szyby układ
ocenia poziom czujności, zmęczenia lub
koncentracji kierowcy, określając odchylenia od
toru jazdy w stosunku do oznakowania na jezdni.
Układ szczególnie dobrze sprawdza się na
drogach szybkiego ruchu (przy prędkości
powyżej 65
km/h).
Kiedy włącza się alarm pierwszego poziomu,
układ ostrzega kierowcę za pomocą
komunikatu „ Zachowaj ostrożność! ” i sygnału
dźwiękowego.
Po trzech alarmach pierwszego poziomu układ
włącza kolejny alarm, wyświetlając komunikat
„Jazda jest ryzykowna: zrób przerwę” oraz
emitując głośniejszy sygnał dźwiękowy.
W określonych warunkach jazdy (takich
jak zły stan drogi lub silny wiatr) układ
może generować alarmy niezależnie od
stopnia czujności kierowcy.
W następujących sytuacjach działanie
układu może zostać zakłócone lub układ
może nie działać:
–

brak oznakowania poziomego drogi,
uszkodzenie lub zakrycie tego oznakowania
(śniegiem, błotem) lub występowanie wielu
oznaczeń (np. w strefie prac drogowych);
–


niewielka odległość od samochodu
jadącego z przodu (nie jest wykrywane
oznakowanie na drodze);
–


wąskie, kręte drogi.
Aktywny alarm niezamierzonego
przekroczenia linii
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów.
Dzięki kamerze umożliwiającej rozpoznawanie
linii oznakowania poziomego na drodze oraz
pobocza (w zależności od wersji), umieszczonej
w górnej części przedniej szyby, układ koryguje
tor jazdy samochodu, ostrzegając kierowcę,
gdy tylko wykryje ryzyko niezamierzonego
przekroczenia linii lub zjechania na pobocze (w
zależności od wersji).
Układ jest szczególnie przydatny na
autostradach i drogach ekspresowych.


Warunki włączenia
– Prędkość jazdy wynosi od 70 do 180 km/h.
– Pośrodku drogi znajduje się linia oddzielająca
pasy ruchu.
–

Kierowca trzyma kierownicę oburącz.
–


Kierunkowskazy są wyłączone.
–


Układ ESC jest włączony i aktywny
.
Układ pomaga kierowcy tylko wtedy, gdy
samochód może w sposób
niezamierzony opuścić pas drogi, po którym
się porusza. Układ nie kontroluje bezpiecznej
odległości, prędkości ani hamowania.
Kierowca musi trzymać kierownicę oburącz w
taki sposób, aby móc zachować kontrolę, gdy
warunki nie pozwalają na interwencję układu
(np. w przypadku zniknięcia linii środkowej
oddzielającej pasy ruchu).
Działanie
Gdy układ wykrywa ryzyko niezamierzonego
przekroczenia jednej z wykrytych linii poziomego
oznakowania jezdni, wykonuje korektę toru
jazdy konieczną do sprowadzenia pojazdu na
początkowy tor jazdy.
Kierowca dostrzega wówczas ruch kierownicy.

148
Jazda

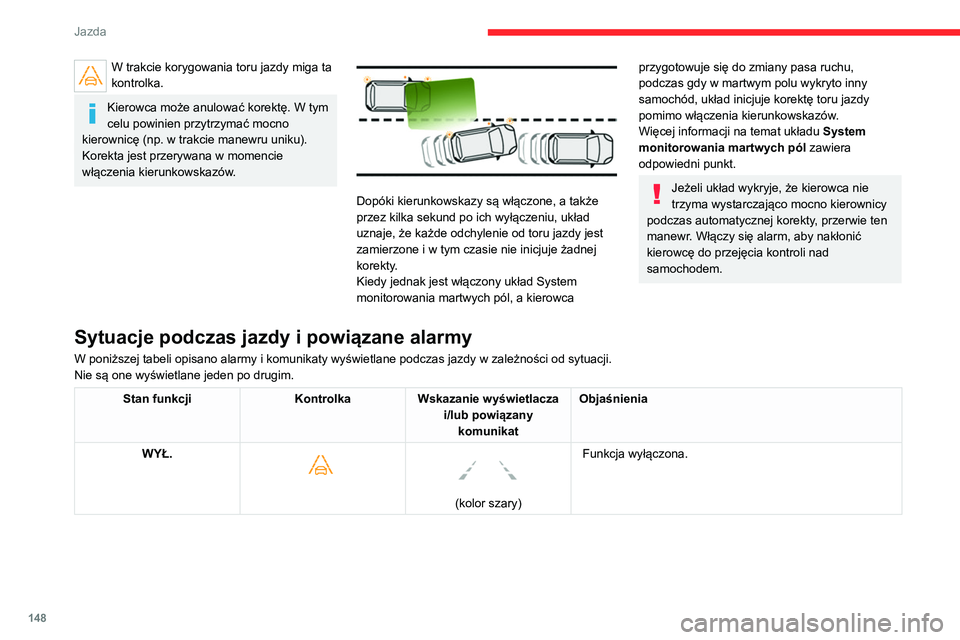

W trakcie korygowania toru jazdy miga ta
kontrolka.
Kierowca może anulować korektę. W tym
celu powinien przytrzymać mocno
kierownicę (np. w trakcie manewru uniku).
Korekta jest przerywana w momencie
włączenia kierunkowskazów.

Dopóki kierunkowskazy są włączone, a także
przez kilka sekund po ich wyłączeniu, układ
uznaje, że każde odchylenie od toru jazdy jest
zamierzone i w tym czasie nie inicjuje żadnej
korekty.
Kiedy jednak jest włączony układ System
monitorowania martwych pól, a kierowca
przygotowuje się do zmiany pasa ruchu,
podczas gdy w martwym polu wykryto inny
samochód, układ inicjuje korektę toru jazdy
pomimo włączenia kierunkowskazów.
Więcej informacji na temat układu System
monitorowania martwych pól zawiera
odpowiedni punkt.
Jeżeli układ wykryje, że kierowca nie
trzyma wystarczająco mocno kierownicy
podczas automatycznej korekty, przerwie ten
manewr. Włączy się alarm, aby nakłonić
kierowcę do przejęcia kontroli nad
samochodem.
Sytuacje podczas jazdy i powiązane alarmy
W poniższej tabeli opisano alarmy i komunikaty wyświetlane podczas jazdy w zależności od sytuacji.
Nie są one wyświetlane jeden po drugim.
Stan funkcji KontrolkaWskazanie wyświetlacza
i/lub powiązany komunikat Objaśnienia
WYŁ.


(kolor szary)
Funkcja wyłączona.

149
Jazda
6Stan funkcjiKontrolkaWskazanie wyświetlacza
i/lub powiązany komunikat Objaśnienia
WŁ.


(kolor szary) Układ włączony, warunki niespełnione:
–

prędkość poniżej 70
km/h,
–
nie rozpoznano linii,
–
wyłączenie układów ASR/DSC lub uruchomienie układu
ESC,
–

jazda „sportowa”.
WŁ.

(kolor szary)
Automatyczne wyłączenie funkcji / przełączenie jej
w stan czuwania (np. z powodu wykrycia przyczepy
albo używania koła zapasowego typu dojazdowego
dostarczonego z samochodem).
WŁ.

(kolor zielony) Wykryto oznaczenia pasa ruchu.
Prędkość powyżej 70
km/h.
WŁ.

(kolor pomarańczowy) /
(kolor zielony) Układ koryguje tor jazdy po stronie, po której wykryto
ryzyko przekroczenia linii (linia pomarańczowa).

150
Jazda
Stan funkcjiKontrolkaWskazanie wyświetlacza
i/lub powiązany komunikat Objaśnienia
WŁ.





(kolor pomarańczowy) /
(kolor zielony)
„Przejmij kontrolę” –

Jeśli w trakcie korekty toru jazdy układ wykryje,
że kierowca nie trzyma kierownicy od kilku sekund,
przerwie interwencję i przekaże kierowcy kontrolę nad
samochodem.
–
Jeśli podczas korekty toru jazdy układ oszacuje, że
korekta będzie niedostateczna i nastąpi przekroczenie
ciągłej linii (linia pomarańczowa), ostrzeże kierowcę, że
musi on bezwzględnie dokończyć korektę toru jazdy
.
Sygnał dźwiękowy jest emitowany dłużej, gdy konieczna
jest wielokrotna korekta toru jazdy przeprowadzana w
krótkich odstępach czasu. Po pewnym czasie ostrzeżenie
jest generowane w sposób ciągły i wyłącza się dopiero
wtedy, gdy kierowca zareaguje.
Ten komunikat może zostać wyświetlony nawet wtedy, gdy
kierowca trzyma ręce na kierownicy.
Ograniczenia działania
Układ przełącza się automatycznie w stan
czuwania w następujących przypadkach:
–

układ ESC wyłączony lub w trakcie regulacji;
–


prędkość poniżej 70
km/h lub powyżej
180
km/h;
–

podłączenie wtyku elektrycznego przyczepy
do gniazda w pojeździe;
–


wykrycie używania koła zapasowego typu
dojazdowego (ponieważ do wykrycia nie
dochodzi natychmiast, zaleca się wyłączenie
układu); –


wykrycie dynamicznego stylu jazdy albo
wciśnięcia pedału hamulca lub pedału
przyspieszenia;
–


jazda po drodze bez oznakowania poziomego;
–


włączenie kierunkowskazów;
–


przekroczenie wewnętrznej linii na zakręcie;
–


pokonywanie ciasnych zakrętów;
–


wykrycie bezczynności kierowcy podczas
korekty

.
W następujących sytuacjach działanie
układu może zostać zakłócone lub układ
może nie działać:
–

niewystarczający kontrast między
nawierzchnią jezdni a poboczem;
–


wytarcie oznakowania poziomego drogi,
uszkodzenie lub zakrycie tego oznakowania
(śniegiem, błotem) lub występowanie wielu
oznaczeń (np. w strefie prac drogowych);
–


mała odległość od samochodu jadącego
z przodu (znaki poziome mogą nie być
wykrywane);
–


wąskie, kręte drogi.
Niepotrzebne interwencje
W następujących sytuacjach zaleca się wyłączyć
układ:
– Podczas jazdy na uszkodzonej, niestabilnej
lub bardzo śliskiej (oblodzonej) nawierzchni.
– W niekorzystnych warunkach
atmosferycznych.
– Podczas jazdy na zamkniętym torze
wyścigowym.
– Podczas jazdy na stanowisku z rolkami.
Włączanie/wyłączanie



► Nacisnąć ten przycisk, aby w dowolnym
momencie wyłączyć lub ponownie włączyć
układ.
Wyłączenie jest sygnalizowane
świeceniem kontrolki przycisku i tej
kontrolki w zestawie wskaźników.
Układ włącza się automatycznie przy każdym
włączaniu zapłonu.
Usterka
W razie usterki zapalają się te
kontrolki w zestawie wskaźników,
